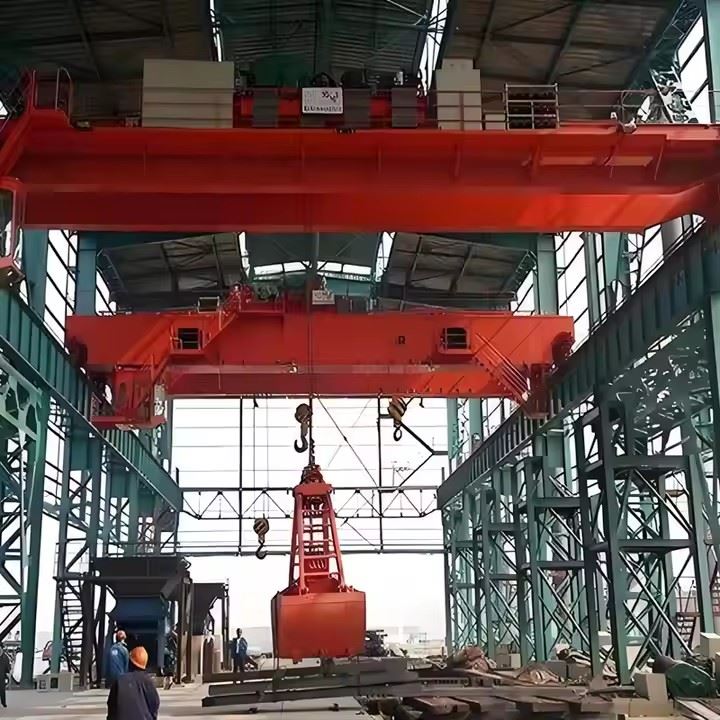

QZ Grab ko'prikli kran

Umumiy koʻrinish

QZ tutqichli krani quyidagilardan iboratikki-koʻprik, tutqichli trolleybus, oxirgi vagonlar, va anelektr nazorat qilish tizimi. U bo'shashgan materiallarni yuklash, tushirish, uzatish va oziqlantirish uchun mo'ljallangan:

Qum, shag'al, ko'mir, mineral ruda

Don, biomassa, o'g'it

Metall va chiqindilar

Ommaviy kimyoviy moddalar

Ushbu kran yuqori aniqlik va ishonchlilik bilan ishlaydi, bu uni portlar, elektr stantsiyalari, po'lat tegirmonlari va materiallar maydonchalari uchun zarur jihozlarga aylantiradi.



Texnik xususiyatlari

Yuqori ish majburiyati: FEM/ISO standartlariga muvofiq A6–A8

Doimiy va tez aylanish vaqtlariyuklash va tushirish uchun

Dual{0}}motorli mustaqil boshqaruvko'tarish va yopish

Avtomatik tutqichni boshqarishmateriallarni samarali qayta ishlash uchun

Silliq sayohato'zgaruvchan chastotali haydovchi bilan (ixtiyoriy)

Tebranishlarga qarshi{0}}yuqori samaradorlikog'ir tutqichlarni ushlab turganda



Oraliq: 10,5–31,5 m yoki moslashtirilgan

Yuk ko'tarish qobiliyati: 5 t–25 t (tutish og'irligi kiritilgan)

Ko'tarish balandligi: 30 m gacha

Mehnat vazifasi: A6–A8

Tutib olish turi: Qisqichbaqasimon, apelsin{0}}po'stlog'i, gidravlik, to'rtta-arqon

Nazorat: Kabin, simsiz pult, VFD boshqaruvi

Quvvatlantirish manbai: 380V/400V/415V 50/60 Gts yoki moslashtirilgan

TheQZ turiko'prikli kran quyma materiallarni tashish uchun chelak bilan jihozlangan. Uning tuzilishi va tizimlari og'ir{1}}vazifalarga, uzluksiz ishlashga mo'ljallangan. Quyida to'liq komponentlar mavjud:

1. Ko'prik (ikki to'sinli tuzilma)

Payvandlangan quti-turi ikki baravar

Yuqori-konstruktiv po'lat

Piyodalar, platformalar, tutqichlar

Yukni taqsimlash uchun to'sinli so'nggi diafragmalar

Trolleybus sayohati uchun temir yo'l o'rnatish

2. Oxirgi vagonlar (Kranning harakatlanish mexanizmi)

Yon nurlarning tuzilishi

Boshqariladigan g'ildiraklar va harakatsiz g'ildiraklar

G'ildirak podshipniklari va vallari

Sayohat motorlari (bitta{0}}tezlik yoki VFD boshqaruvi)

Tishli reduktorlar

Oxirgi tamponlar, relsli supurgilar, relsdan chiqishning oldini olish plitalari

3. Trolley ramkasini tuting

Trolley po'lat konstruktsiyasi (quti yoki plastinka payvandlangan)

Dvigatellar, barabanlar va boshqaruv panellari uchun o'rnatish bazasi

Tutish mexanizmi uchun relslar

Xizmat platformasi

4. Yuk ko'tarish mexanizmi (ko'tarish tizimi)

Tutqichni ko'tarish uchun mas'ul bo'lgan komponentlarni o'z ichiga oladi:

Yuk ko'taruvchi vosita

Reduktor / vites qutisi

Baraban va arqonli tambur mili

Tel arqonlar (ko'taruvchi arqonlar)

Yuk ko'taruvchi kasnaklar/taraklar

Tormoz tizimi (elektromagnit yoki gidravlik)

Ko'tarish chegarasi kaliti

Yuk sensori / haddan tashqari yuk cheklovchi



5. Tutqichni ochish va yopish mexanizmi

Tutqich paqirining ishlashi uchun mustaqil mexanizm:

Ochish/yopish uchun alohida motor

Tishli reduktor

Barabanni ochish/yopish

Tel arqonlar (yopiq arqonlar)

Sinxronizatsiya shpallari

Tutqichni boshqarish bloki

Mexanik yoki gidravlik debriyaj (ixtiyoriy)

6. Paqir (materiallarni qayta ishlash vositasi)

Materialga qarab turli xil turlari:

Qopqoqli ushlash(qum, don, o'g'it)

Apelsin poʻstlogʻi-(metall, chiqindilar)

Gidravlik tutqich(yopishqoq materiallar)

To'rtta{0}}arqonli mexanik tutqich(standart turi)

Yuqori{0}}keyinishga chidamli-plitalar

Materialga qarab tishlar yoki kesish qirralari

Tutish hajmi: 0,5–20 m³



7. Kranli harakatlanish tizimi

Kranli harakatlanuvchi motorlar

Tishli reduktorlar

Qattiqlashtirilgan protektorli g'ildirak birikmalari

Yumshoq tezlashtirish uchun VFD boshqaruvi

Joylashuv sensorlari (ixtiyoriy)

8. Elektr boshqaruv tizimi

Asosiy boshqaruv paneli

Trolley va kranni ulash qutilari

Feston tizimi yoki o'tkazgich panjaralari orqali elektr ta'minoti

Elektr kabellari va chegara kalitlari

Chastotali invertorlar (ixtiyoriy)

Boshqarish rejimlari: kabina / masofadan boshqarish-boshqaruv / ikkilik{1}}boshqaruv

Sinxronlashtirilgan tutqichni boshqarish uchun PLC (ixtiyoriy)

9. Operator kabinasi (ixtiyoriy)

Yopiq yoki ochiq kabina

Konditsioner/isitish-(ixtiyoriy)

Joystick boshqaruv konsoli

Keng ko'rish oynasi bilan himoya oynasi

Ergonomik stul va favqulodda to'xtash joyi

10. Xavfsizlik asboblari

Haddan tashqari yuk cheklovchi

Yuqori/pastki ko'tarish chegaralari

Trolley va kranning harakatlanish chegarasi kalitlari

Chayqalishga qarshi{0}}tizim (ixtiyoriy)

Favqulodda to'xtash tizimi

Temir yo'l tozalovchi

To'qnashuvga qarshi-datchiklar (ikki kran bilan ishlash)

Haddan tashqari issiqlik va faza etishmovchiligidan himoya qilish

11. Elektr ta'minoti tizimi

Supero'tkazuvchilar relslar / shina tizimi

Kabelni yopish tizimi

Izolyator va topraklama tizimi

Quvvat taqsimlash shkafi

Eskiz

Asosiy texnik





QZ Grab Double Girder Ko'prikli kranning afzalliklari

1. Ommaviy materiallarni qayta ishlash uchun yuqori samaradorlik

Bo'shashgan quyma materiallarni olish, ko'tarish, tashish va tushirish uchun maxsus mo'ljallangan.

Qisqa ish sikli vaqti mahsuldorlikni oshiradi.

Ishlab chiqarish liniyalarini tushirish va oziqlantirish uchun ideal.

2.-Og‘ir va yuqori ishchi sinfi (A6–A8)

Mustahkam ikki baravar{0}}konstruksiya yuqori yuk koʻtarish qobiliyatini taʼminlaydi.

Uzluksiz operatsiyalar va elektr stantsiyalari va portlar kabi og'ir muhitlar uchun javob beradi.

3. Mustaqil ko'tarish va tortish mexanizmlari

Ko'tarish va ochish / yopish uchun alohida motorlar va barabanlar.

Tutqich operatsiyalarini silliq, aniq nazorat qilishni ta'minlaydi.

Ishonchlilikni oshiradi va ish vaqtini qisqartiradi.

4. Barqaror va ishonchli ishlash

To'rtta{0}}arqonli tutqich dizayni ko'tarish paytida barqarorlikni ta'minlaydi.

Yuqori sifatli motorlar, reduktorlar, tormozlar-uzoq xizmat muddatini ta'minlaydi.

Boshqa yuk ko'tarish asboblari bilan solishtirganda shamol yoki yuk tebranishidan kamroq ta'sirlangan.

5. Ko'p qirrali Grab opsiyalari

Qopqoq, apelsin qobig'i, to'rtta-arqonli mexanik yoki gidravlik tutqich mavjud.

Turli materiallar va sanoatga oson moslashish imkonini beradi.

6. Moslashuvchan ish rejimlari

Idishni boshqarish, simsiz masofadan boshqarish yoki ikkilamchi boshqaruv.

Aniq ishlash uchun PLC va VFD boshqaruv tizimlari mavjud.

7. Zo'r xavfsizlik xususiyatlari

Haddan tashqari yuk cheklovchi

Bufer va temir yo'l tozalagich

Sayohat chegarasi kalitlari

Favqulodda to'xtash tizimi

Tebranish va to'qnashuvga qarshi-tizimlar (ixtiyoriy)

Hatto gavjum material maydonlarida ham xavfsiz ishlashni ta'minlaydi.

8. Kam texnik xizmat ko'rsatish va oson kirish

Arqon barabanlari, motorlar va tayoqlarni osonroq almashtirish uchun modulli tuzilma.

Piyodalar va texnik xizmat ko'rsatish platformalari tekshiruvdan xavfsiz foydalanish imkonini beradi.



QZ Grab Double Girder Ko'prikli kranning ilovalari

QZ tutqichli krani keng qo'llaniladiommaviy materiallar bilan ishlashturli sohalarda. Odatdagi materiallarga quyidagilar kiradi: ko'mir, qum, ruda, don, o'g'it, biomassa, metallolom va chiqindilar.

1. Elektr stansiyalari

Ko'mir bilan oziqlantirish tizimlari

Kul bilan ishlov berish

Biomassani yuklash va tushirish

2. Chelik tegirmonlari va quyish zavodlari

Hovlini boqish

Zaryad bilan ishlash

Xom ashyoni yuklash

3. Portlar va terminallar

Ommaviy yuklarni tashish (ko'mir, don, ruda, qum, o'g'it)

Kemani tushirish va saqlash maydonchalarini boshqarish

4. Tsement va qurilish materiallari zavodlari

Ohaktosh, klinker, gips va agregatlarni qayta ishlash

Ishlab chiqarish liniyalariga xom ashyoni etkazib berish

5. Foydali qazilmalarni qazib olish va qayta ishlash

Rudalarni yuklash/tushirish

Mineral konsentratlarni uzatish

Qishloq xo'jaligi operatsiyalari

6. Chiqindilarni qayta ishlash zavodlari

Chiqindilarni tashuvchi kranlar (chiqindilarni{0}}energetika stansiyalariga-tutish uchun)

Metall parchalarini saralash va yuklash

7. Kimyo va o'g'itlar sanoati

Donador yoki kukunli quyma materiallar bilan ishlash

Oziqlantirish ishlab chiqarish qutilari va siloslari

QZ Grab Double Girder Ko'prikli kran ishlab chiqarish jarayoni

ishlab chiqarish aQZ Grab qo'sh to'sinli ko'prikli kranmustahkamlik, ishonchlilik va uzoq xizmat muddatini ta'minlash uchun qat'iy, standartlashtirilgan ishlab chiqarish jarayoniga amal qiladi. Quyida xom ashyodan yakuniy o'rnatishgacha bo'lgan to'liq jarayon keltirilgan.



1. Xom ashyoni tayyorlash

Yuqori sifatli Q235B/Q345B-konstruktiv po'lat plitalarni tanlang

Ichki nuqsonlar uchun ultratovush tekshiruvi

Muhandislik bo'limi tomonidan tayyorlangan materiallarni kesish ro'yxatlari

Zang va o'lchovni olib tashlash uchun po'lat plitalar tozalanadi (portlatish).



2. Guruch ishlab chiqarish (ikkita quti to‘sinlar)

2.1 Kesish va shakllantirish

Veb-plitalar va gardishlarni CNC plazma bilan kesish

Agar kerak bo'lsa, yon plitalarni bükme / shakllantirish

2.2 Yig'ish va payvandlash

Ichki diafragma plitalarini yig'ish

CO₂ gaz-himoyalangan avtomatik payvandlash

Portalli payvandlash mashinasi bilan payvandlangan uzunlamasına tikuvlar

2.3 Stressni bartaraf etish va tekislash

Stressni bartaraf etuvchi pechga-qo‘yilgan yoki tebranish kuchlanishini bartaraf qiluvchi bilan ishlov berilgan to‘sin

Deformatsiya va kamberni to'g'rilash uchun to'sinlarni to'g'rilash

2.4-Buzuvchisiz sinov

Ultrasonik sinov (UT) va magnit zarracha sinovi (MT)

Payvand choklarini DIN/ISO standartlariga muvofiq tekshirish



3. Vagon ishlab chiqarishni tugatish

G'ildirak teshiklari va motorni o'rnatish yuzalarini CNC ishlov berish

Gʻildiraklar yigʻmalari (zarb qilingan yoki quyma{0}}poʻlat gʻildiraklar) oʻrnatilgan

Dvigatellar, reduktorlar, tormozlar yig'ilgan

Yakuniy tekislashni tekshirish



4. Trolley & Grab mexanizmlarini ishlab chiqarish

4.1 Trolley romlarini payvandlash

Aniq moslamalar bilan ishlab chiqarilgan quti-turi ramka

Robot yoki yarim{0}}avtomatik payvandlash mustahkamlikni ta'minlaydi

4.2 Yuk ko'tarish mexanizmini yig'ish

Yuk ko'tarish dvigateli

Reduktor / vites qutisi

Baraban va arqonli tambur mili

Tormoz tizimi

Tel arqonlar va ko'taruvchi kasnak bloki

4.3 Ochilish va yopish mexanizmi

Alohida motor va reduktor yig'ilishi

Qisqichbaqasimon yoki apelsin{0}}po‘choqli chelak o‘rnatish

Ochilish / yopish arqonlarini tekislash

4.4 Paqir ishlab chiqarish

Kesilgan va shakllangan eskirishga chidamli po'lat plitalar-

Paqir plitalari payvandlangan

Pimlar, menteşalar va tishlar o'rnatilgan

Bo'yashdan oldin yuk sinovini o'tkazing



5. Elektr tizimini ishlab chiqarish

Siemens/Schneider komponentlari bilan boshqaruv kabinasini yig'ish

Quvvat, signal va boshqaruv davrlari uchun simlar

Sinxronlashtirilgan ushlab turish uchun PLC dasturlash (ixtiyoriy).

Yukni himoya qilish va blokirovkalash sinovi



6. Yuzaki ishlov berish (bo'yash)

6.1 Portlatish

Sa2.5 standarti bo'yicha butun to'sin portlatilgan

Bo'yoqning yopishishini va korroziyaga chidamliligini ta'minlaydi

6.2 Astar va oxirgi qoplama

Oddiy tizim:

1 qatlamli epoksi rux-boy primer

1 qatlamli epoksi oraliq bo'yoq

1 qatlamli poliuretan qoplamasi
Rang so'rov bo'yicha moslashtirilgan



7. Yig‘ish va yig‘ish-oldindan yig‘ish

Kran ustaxona sinov maydonchasida yig'ilgan

Guruchlarga ulangan oxirgi vagonlar

Trolley kran ko'prigiga o'rnatilgan

Kabel feston tizimi yoki shina tizimi o'rnatilgan

Cheklash kalitlari, sensorlar, xavfsizlik moslamalari ulangan

Elektr nazorat qilish uchun onlayn test



8. Zavod sinovi (FAT - zavodni qabul qilish testi)

Sinov elementlariga quyidagilar kiradi:

Yuklanmagan-test

Yuklash testi (statik sinov 125% va dinamik test 110%)

Sayohat tezligi testi

Ochilish/yopish testini oling

Tormoz ishlashi testi

Xavfsizlik moslamasining ishlashi sinovi

Sinov muvofiqlikni ta'minlaydiISO, FEM, GB/T va Idoralarstandartlar.



9. Qadoqlash va yetkazib berish

Yog'och qutilarga qadoqlangan motorlar, elektr komponentlar

Po'lat ramka bilan himoyalangan chelakni oling

Namlikka-o‘ramaydigan o‘ramlar

O'lchamiga qarab konteyner yoki ommaviy jo'natish



10. -Saytda oʻrnatish va ishga tushirish

Uchish-qo'nish yo'lagi to'sinlariga o'rnatilgan kranli ko'priklar va oxirgi vagonlar

Trolley va tutqich yig'ilgan va simli

Reyni tekislash va g'ildirakni kalibrlash

Saytda{0}}boshqaruv tizimidagi nosozliklarni tuzatish

Operatorni o'qitish va xavfsizlik bo'yicha ko'rsatmalar



11. Yakuniy qabul

Yakuniy yuk sinovi joyida o'tkazildi

Tekshirish hisoboti taqdim etildi

Kafolat hujjatlari berilgan

Seminar ko'rinishi:

Kompaniyada uskunalarni boshqarishning intellektual platformasi oʻrnatildi, 310 ta ishlov berish va payvandlash robotlari toʻplami (toʻplami) oʻrnatildi. Reja tugagandan so'ng, 500 dan ortiq to'plamlar (to'plamlar) bo'ladi va uskunalar tarmog'ining tezligi 95% ga etadi . 32 payvandlash liniyalari foydalanishga topshirildi, 50 ta o'rnatish rejalashtirilgan va butun mahsulot liniyasini avtomatlashtirish darajasi 85% ga yetdi.
