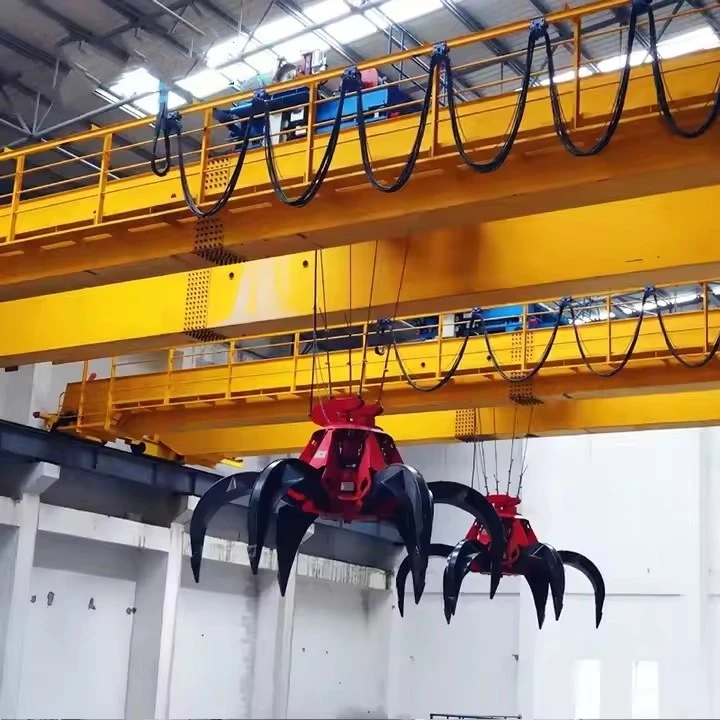

Qz seriyali er-xotin to'sinli chelakli ko'prikli kranlar

A QZ seriyali er-xotin to'sinli chelakli ko'prikli kranaikki-to‘sinli ko‘prikli kranbilan jihozlanganchelakni ushlastandart kanca o'rniga. Kran uchish-qo'nish yo'lagi relslari bo'ylab harakatlanadi va birlashtirilgantutmoq(qisqichbaqasimon, apelsin{0}}po'stlog'i turi va boshqalar) kranga imkon beradikatta hajmdagi yoki bo'sh materiallarni ushlash, ko'tarish va tashish.



Afzalliklar

✔ Ikkita toʻsinli konstruksiya - tufayli yuk koʻtarish quvvati va barqarorligi bitta toʻsinli kranlarga nisbatan ogʻir ishlarga mos-.
✔ Chelaklar yordamida quyma materiallarni samarali qayta ishlash (qisqichbaqasimon/apelsin qobig'i).
✔ Bir nechta boshqaruv rejimlari (kabina, masofaviy, avtomatlashtirilgan).
✔ Keng qamrovli xavfsizlik xususiyatlari: haddan tashqari yukdan himoya qilish, chegara kalitlari, favqulodda to'xtashlar.
✔ Keng ish harorati oralig'iga ega bo'lgan ichki/tashqi muhitga moslasha oladi.



BOSHQA GRAB KRAN TURLARI BILAN TAQSISSH

Aspekt	QZ seriyasi	Evropa kranlari	Maxsus tutqichli kranlar
Dizayn standarti	Xitoy GB/T	FEM/ISO	Loyihaga tegishli-
Narxi	O'rta	Yuqori	O'zgaruvchan
Yetkazib berish vaqti	12-20 hafta	20-32 hafta	24-40 hafta
Komponent mavjudligi	Osiyoda ajoyib	Global miqyosda yaxshi	Cheklangan
Moslashtirish	Cheklangan variantlar	Keng imkoniyatlar	To'liq moslashtirilgan
Texnologiya darajasi	Yaxshi	Murakkab	Loyiha-bog'liq



Parametrning tipik qiymatlari
Yuk ko'tarish qobiliyati:5 – 20 tonna (ba'zi variantlarda ~50 t+ gacha)
Kenglik (ko'prik kengligi):~10.5 – 34.5 m
Ko'tarish balandligi:~6 – 20+ m (ilovaga-bog'liq)
Ishlash harorati:~-20 darajadan +60 darajagacha
Ish vazifasi/sinfi:Og'ir yuk A5–A6 (tez-tez ishlatish)
Oddiy tezliklar:Yuk ko'tarish ~30–45 m/min, trolleybus ~40–50 m/min, kranning yurishi ~80–110 m/min

TheQZ seriyali er-xotin to'sinli chelakli ko'prikli kranquyma materiallar bilan ishlashda samarali ishlashni ta'minlash uchun birgalikda ishlaydigan bir nechta asosiy komponentlardan iborat. Bu erda bir parchaasosiy komponentlarUshbu turdagi kranlarda:

1. Asosiy to‘sin (ko‘prik ramkasi)

Maqsad:Kranning asosiy yuk koʻtaruvchi-konstruksiyasini tashkil qiladi.

Dizayn:Odatda aikki baravardizayn, ya'ni kranning yukini qo'llab-quvvatlaydigan ikki tomonda ikkita gorizontal to'sinlar (to'sinlar) mavjud.

Material:Ko'pincha yasalganpo'latmustahkamlik va chidamlilikni ta'minlash uchun.

Funktsiya:Ko'prik uchish-qo'nish yo'lagi bo'ylab harakatlanadi va trolleybus (yoki ko'targich) va chelakni qo'llab-quvvatlaydi.

2. Paqirni oling

Maqsad:Ga o'rganib qolmoq, ... ga odatlanib qolmoqquyma materiallarni olish, ko'tarish va tashishko'mir, ruda, qum yoki hurda kabi.

Dizayn:Odatda ikki turga bo'linadi:

Qopqoqli chelak: Jag'lari ochilib yopilgan ikki-qismli chelak.

Apelsin qobig'i chelak: Bir nechta tirnoqli chelak (odatda 4–8), metallolom kabi materiallarni ushlash uchun mo'ljallangan.

Boshqarish mexanizmi:Tutqichni boshqarish mumkinelektr motorlar(ochish/yopish uchun) yoki gidravlik tizimlar.

3. Trolley

Maqsad:ni olib yuradiko'tarish mexanizmi(paqirni ko'tarish uchun) to'sin bo'ylab, uni gorizontal ravishda kran oralig'ida harakatlantiring.

Funktsionallik:Trolleybus kamar bo'ylab chapdan o'ngga siljiydi, bu esa kranning ish joyining turli qismlariga etib borishini ta'minlaydi.

Haydash:Tomonidan qo'llab-quvvatlanadielektr motorlar, odatda bilanviteslarharakat tezligini nazorat qilish uchun.

4. Yuk ko'tarish mexanizmi

Maqsad:Ko'taradi va tushiradichelakni ushla(va materiallar) vertikal.

Komponentlar:

Baraban yoki shiypon: Yuk ko'tarish arqonlari yoki zanjirlarni o'rash uchun.

Arqonlar/zanjirlar: Chelakni ko'tarish va tushirish uchun po'lat kabellar yoki zanjirlar.

Dvigatel: Odatdaelektr, yukni ko'tarish va tushirish uchun zarur quvvatni ta'minlash.

5. Uchish-qo'nish yo'lagi va relslar

Maqsad:Kran to'sinlari gorizontal harakatlanadigan yo'llarni ta'minlaydi.

Dizayn:Reylar ish joyining tagida (ko'pincha tepada) o'rnatiladikran ko'prigibirga sayohat qilish.

Reylar:Chidamlilik va silliq ishlash uchun{0}}yuqori mustahkam po‘latdan yasalgan.

6. Kabin yoki masofadan boshqarish (Operatorni boshqarish tizimi)

Maqsad:Kranning ishlashini nazorat qilish (ko'tarish, tushirish, chelakni siljitish va h.k.).

Variantlar:

Kabinani boshqarish: Operator to'g'ridan-to'g'ri boshqarish uchun kranga ulangan kabina ichida o'tiradi.

Simsiz masofadan boshqarish: Operatorga ko'proq moslashuvchanlikni ta'minlab, uzoqdan kranni boshqarishga imkon beradi.

Boshqaruv paneli:Odatda chelakni ko'tarish, tushirish va harakatlantirishni aniq boshqarish uchun tugmalar yoki joystiklarni o'z ichiga oladi.



7. Elektr tizimi

Maqsad:Dvigatellar, ko'targichlar va boshqaruv tizimlari kabi barcha komponentlarga quvvat beradi.

Komponentlar:

Quvvatlantirish manbai: Odatda uch fazali quvvat manbaiga ulanadi.

Kommutatorlar va o'chirgichlar: Kranning elektr qismlarini ortiqcha yuk yoki nosozliklardan himoya qiling.

PLC (Programmable Logic Controller): Avtomatlashtirilgan operatsiyalar va kran harakatlarini aniq nazorat qilish uchun.



8. Xavfsizlik xususiyatlari

Haddan tashqari yuk himoyasi:Kranni nominal quvvatidan ko'proq ko'tarishning oldini oladi, strukturani va operatorlarni himoya qiladi.

Limit kalitlari:Bular trolleybus, ko'targich yoki chelakning-ortiqcha harakatlanishini oldini oladi.

Favqulodda to'xtash:Operatorga muammo yuzaga kelganda barcha kran harakatlarini to'xtatish imkonini beradi.

Toʻqnashuvga qarshi-qurilma:Kran qismlari yoki yaqin atrofdagi tuzilmalar o'rtasida tasodifiy to'qnashuvlarning oldini oladi.

Shamol tezligi monitori:Tashqi ilovalarda kran xavfsiz ishlashni ta'minlash uchun kuchli shamollarni aniqlaydigan sensorlarga ega bo'lishi mumkin.



9. Qarama-qarshi vazn

Maqsad:Tutqich paqiridagi yukni muvozanatlash orqali ko'tarish operatsiyalari paytida kranning barqarorligini ta'minlaydi.

Manzil:Yukning og'irligini bartaraf etish uchun kran ko'prigining qarama-qarshi tomoniga o'rnatilgan.

Material:Odatda dan ishlab chiqariladipo'latyokibetonqo'shimcha og'irlik va barqarorlik uchun.

10. Vagonlarni tugatish

Maqsad:Bular kran ko'prigining oxirida joylashgan g'ildiraklar va ramkalar bo'lib, u uchish-qo'nish yo'lagi relslari bo'ylab harakatlanishiga imkon beradi.

Dizayn:Har bir vagonda ishqalanishni kamaytirish va relslar bo'ylab silliq harakatlanishni ta'minlash uchun podshipniklarga o'rnatilgan g'ildiraklar mavjud.

Drayv mexanizmi:Dvigatellar tomonidan boshqariladi, ko'pincha kranning harakat tezligini va yo'nalishini nazorat qilish uchun vites qutilari bilan.

Ixtiyoriy komponentlar (aniq ilovalarga qarab):

Aylanadigan tizimlar– Paqirni aylantirish uchun.

Shlangi yoki pnevmatik tizimlar– Agar gidravlik chelak bo'lsa, tortish mexanizmini ishlatish uchun ishlatiladi.

Changni bostirish tizimlari– Havodagi zarralarni kamaytirish, ayniqsa portlar yoki po'lat zavodlari kabi muhitda.

Yuklarni kuzatish tizimlari– Haqiqiy vaqtni kuzatish va xavfsizlik uchun koʻtarilayotgan{0}}materiallarning ogʻirligini kuzatish.

Eskiz

Asosiy texnik





QZ seriyali ikki to'sinli chelakli ko'prikli kranlarning afzalliklari

TheQZ seriyali er-xotin to'sinli chelakli ko'prikli kranbir qancha afzalliklarni taqdim etadi, bu esa uni og'ir{0}}vazifalar uchun, ayniqsa, quyma materiallar bilan shug'ullanadigan sohalarda moslashtiradi. Mana, ulardan ba'zilariasosiy afzalliklari:

1. Yuqori yuk ko'tarish qobiliyati

Theikki baravar dizayniimkonini beradikattaroq yuk ko'tarish qobiliyatibir to'sinli kranlar bilan solishtirganda. Bu QZ seriyasini ko'mir, ruda, hurda va qum kabi og'ir, quyma materiallarni ko'tarish uchun ideal qiladi.

Odatda yuk ko'tarish quvvatlari oralig'ida5 tonnauchun20 tonna, ba'zi modellar dizaynga qarab ko'proq ko'tarishga qodir.

2. Barqarorlik va xavfsizlikni oshirish

Ikki baravarkonfiguratsiya ustunlikni taklif etadibarqarorlik va qattiqlikog'ir yuklarni ko'tarishda.

kabi xavfsizlik xususiyatlarihaddan tashqari yukdan himoya qilish, cheklov kalitlari va-to'qnashuvga qarshi qurilmalarkranning xavfsiz ishlashini, hatto xavfli muhitda ham-ta'minlang.

Tutqich paqirining dizayni yaxshiroq qilish imkonini beradiyukni nazorat qilish, materiallarni qayta ishlash paytida to'kilish yoki baxtsiz hodisalar xavfini minimallashtirish.

3. Ommaviy materiallarni samarali qayta ishlash

Thechelakni ushlamexanizmi boshqarish uchun maxsus ishlab chiqilganommaviy va bo'sh materiallarko'mir, qum, metallolom va don kabi portlar, elektr stantsiyalari va metall zavodlari kabi sanoat sharoitida juda samarali bo'ladi.

Theqisqichbaqasimon yoki apelsin qobig'i ushlagichibir tsiklda katta miqdordagi materiallarni samarali to'plash va ko'chirish, operatsion vaqtni sezilarli darajada qisqartirishi mumkin.

4. Operatsionda ko'p qirrali

QZ kranlari aboshqaruv imkoniyatlarining keng doirasi:

Kabinani boshqarishoperator qulayligi va aniq nazorat qilish uchun.

Simsiz masofadan boshqarishko'proq moslashuvchanlik va xavfsizlik uchun operatorga erkin harakat qilish imkonini beradi.

Avtomatik boshqaruv tizimlarimateriallarni aniq va samarali ko'tarish, tushirish va harakatlantirish uchun.

Amaldagi chelak turiga (masalan, qisqichbaqasimon qobiq, apelsin qobig'i) qarab turli xil operatsion ehtiyojlarga moslashtirilishi mumkin.

5. Chidamlilik va uzoq xizmat muddati

Theikki baravar dizayniva qurilishda ishlatiladigan yuqori{0}}kuchli materiallar kafolatlanadiuzoq-davomli ishlash, hatto og'ir foydalanishda ham.

Korroziyaga chidamli{0}}qoplamalarko'pincha, ayniqsa qirg'oqbo'yi hududlari yoki po'lat zavodlari kabi og'ir muhitlarda qo'llaniladi.

6. Turli muhitlarga moslashish

Ichki va tashqi makonda ishlash: Bardosh berish qobiliyatiga ega, ichki va tashqi muhit uchun javob beradiharorat o'zgarishlari-20 darajadan +60 darajagacha.

Ob-havoga chidamli xususiyatlar-kabishamol tezligi monitorlarivachayqalishga qarshi{0}}tizimlarkabi tashqi muhit uchun ideal holga keltiringportlarvapo'lat tegirmonlari.

7. Eskirish va eskirishni kamaytirish bilan silliq ishlash

Thetrolleybus va ko'taruvchi tizimlarsilliq harakatlanish, ishqalanish va qismlarning aşınmasını kamaytirish uchun mo'ljallangan.

Samarali moylash tizimlarivayuqori-sifatli podshipniklartexnik xizmat ko'rsatish uchun uzilish vaqtini minimallashtirishga yordam beradi.

8. Hosildorlikning oshishi

Yuqori yuk ko‘tarish quvvati, aniq nazorat va materiallarga samarali ishlov berishning kombinatsiyasi og‘ir sanoat-sanoatlarida mehnat unumdorligini sezilarli darajada oshiradi.

Tez yuklanish davrlarikatta hajmdagi materiallarni ko'chirish uchun zarur bo'lgan vaqtni qisqartiring, bu esa kranni katta hajmdagi-operatsiyalar uchun vositaga aylantiradi.



QZ seriyali er-xotin to'sinli chelakli ko'prikli kranlarning ilovalari

TheQZ seriyali er-xotin to'sinli chelakli ko'prikli kranodatda sanoat va muhitlarda qo'llaniladiommaviy materiallarsamarali harakatlantirish kerak. Mana ba'zilariumumiy ilovalar:

1. Portlar va terminallar

Ommaviy yuklarni tashish: QZ krani quyma yuklarni tashish uchun ideal, masalanko'mir, don, ruda,vao'g'itlar. Tutqich paqir katta miqdordagi materialni olib, ularni tashish uchun kemalar yoki barjalarga yuklashi mumkin.

Ommaviy kemalarni tushirish: Kran katta hajmdagi kemalarni tez va samarali tarzda tushirishi mumkin, bu esa portni qayta ishlash vaqtini qisqartiradi.

Saqlash hovlisini boshqarish: Bundan tashqari, portlardagi saqlash maydonchalarida materiallarni tashish, materiallarni zaxiralardan transport vositalariga o'tkazish uchun ham foydalanish mumkin.

2. Elektr stansiyalari

Ko'mir bilan ishlash: Foydalanadigan elektr stansiyalaridako'miryoqilg'i sifatida QZ krani ko'mirni omborlardan qozonlarga yoki konveyerlarga o'tkazish uchun ishlatiladi.

Ash bilan ishlov berish: U ishlov berishda ham qo'llaniladikulko'tarish va utilizatsiya qilish joylariga yoki kul saqlash joylariga tashish orqali.

Chiqindi materiali: Ba'zi zavodlarda kran metallolom yoki boshqa chiqindi materiallarni qayta ishlash yoki utilizatsiya qilish uchun ishlatilishi mumkin.

3. Chelik va metallurgiya zavodlari

Ruda va koks bilan ishlash: Chelik tegirmonlari ishlov berish uchun ushbu kranlardan foydalanadixomashyomasalan, temir rudasi,koks, vametallolompo'lat ishlab chiqarishda qo'llaniladi.

Po'lat parchalarini qayta ishlash: Paqirning notekis shakldagi va katta hajmli materiallarga ishlov berish qobiliyati uni harakatlanish uchun ideal qiladi.po'lat parchalarieritish uchun pechlarga.

Chiqindilarni qayta ishlash: Po'lat ishlab chiqarish jarayonidan so'ng, kran ishlab chiqarish maydonidan cüruf yoki boshqa chiqindilarni tashish uchun ishlatilishi mumkin.

4. Qurilish va qurilish materiallari

Qum, shag'al va tosh: Qurilish maydonchalarida kran qum, shag'al va shag'al kabi materiallarni boshqara oladi, ularni omborlardan yuklash joylariga yoki qurilish uskunalariga ko'chiradi.

Tsement bilan ishlash: Tsement zavodlarida QZ kranlari ohaktosh, gips yoki ko'mir kabi xom ashyoni qayta ishlash joylariga ko'chirishi mumkin.

5. Ombor va omborxonalar

Ommaviy materiallar bilan ishlash: Ushbu kranlar odatda omborlarda yoki omborlarda boshqarish uchun ishlatiladiommaviy materiallar, masalan, qishloq xo'jaligi mahsulotlari (masalan,donalar), kimyoviy moddalar yokio'g'itlar.

Qadoqlash va qayta qadoqlash: Paqir katta hajmdagi materiallarni ishlay oladi, keyinchalik qayta ishlash yoki jo'natish uchun kerak bo'lganda ularni yig'ish yoki qayta o'rash mumkin.

6. Metall parchalarini qayta ishlash va qayta ishlash sanoati

Metall parchalarini qayta ishlash: Ushbu kranlar odatda ishlatiladihurda maydonchalariyig'ish va ko'chirish uchunmetallolom, chiqindilar, vaqayta ishlanadigan materiallareski mashinalar, mashinalar va po'lat kabi.

Parchalash va saralash: Kran materiallarni maydalagichlar yoki saralash joylariga ko'chirishi mumkin, bu esa qayta ishlash operatsiyalarini soddalashtirishga yordam beradi.

7. Kemasozlik va og'ir sanoat

Materiallarni tashish: Kema qurilish maydonchalarida QZ krani kabi materiallarni ko'chirishi mumkinpo'lat plitalar, nurlar, va boshqa og'ir komponentlar bir hududdan ikkinchisiga.

Chelik plitalar bilan ishlash: uchun ham foydalanish mumkinpo'lat plitalarni ko'tarish va tashishkemalar va boshqa yirik sanoat loyihalarini ishlab chiqarishda foydalaniladi.

8. Konchilik

Ruda va chiqindilar bilan ishlash: Kon qazish ishlarida bu kranlar kabi materiallarni qayta ishlash uchun ishlatiladimineral ruda, ko'mir, vachiqindi tosh.

Materiallarni tashish: Paqir xom ashyoni yuklashga yordam beradiyuk mashinalariyokikonveyerlarkeyingi qayta ishlash uchun.



Ishlab chiqarish jarayoni aQZ seriyali er-xotin to'sinli chelakli ko'prikli krandastlabki loyihalash va material tanlashdan yig'ish, sinovdan o'tkazish va yakuniy yetkazib berishgacha bo'lgan bir necha asosiy bosqichlarni o'z ichiga oladi. Ishlab chiqarish jarayoni juda batafsil va kranning bardoshli, ishonchli va ommaviy materiallarni qayta ishlash ilovalarida odatiy og'ir yuklarni ko'tarish qobiliyatini ta'minlash uchun aniq muhandislikni talab qiladi. Quyida bosqichma-bosqich-bosqichma-bosqich-koʻrib chiqiladiishlab chiqarish jarayoni:



1. Dizayn va muhandislik

Kontseptual dizayn: Birinchi qadam loyihalashdirQZ seriyali kranmijozning o'ziga xos ehtiyojlari yoki maqsadli foydalanish asosida. Bu ish muhiti, yuk hajmi, masofa, ko'tarish balandligi va zarur boshqaruv tizimlarini tushunish uchun mijoz bilan munozaralarni o'z ichiga oladi.

Batafsil muhandislik: Kontseptsiya yakunlangach, muhandislar rivojlanadibatafsil dizaynlarHar bir komponent uchun, shu jumladan:

Theko'prik ramkasi(ikki to'sinli struktura).

Thechelakni ushla(qisqichbaqasimon yoki apelsin qobig'i).

Yuk ko'tarish mexanizmivatrolleybus tizimlari.

Elektr boshqaruv tizimlari.

Xavfsizlik xususiyatlariortiqcha yuk himoyasi va chegara kalitlari kabi.

Strukturaviy hisob-kitoblar: Muhandislar kranning talabga javob berishini ta'minlash uchun qattiq hisob-kitoblarni amalga oshiradilarkuch va barqarorlikstandartlar, ayniqsa, u ko'taradigan og'ir yuklarni hisobga olgan holda.



2. Materialni tanlash

Yuqori-Sifatli Chelik: Kranda ishlatiladigan materiallar odatdayuqori-mustahkam po'lat, bu og'ir yuk ostida chidamlilik va xavfsizlikni ta'minlaydi.

To'sinli ramka uchun po'lat plitalar: Asosiy ko'prik to'sinlarini va ko'ndalang to'sinlarni ishlab chiqarish uchun ishlatiladi.

Trolley va ko'targich uchun po'lat: Trolley va yuk ko'targich komponentlari bilan materiallar talab qilinadiyuqori aşınma qarshilikvastrukturaviy quvvat.

Paqir materiallarini oling: Paqir odatda quyidagilardan tayyorlanadiyuqori-mustahkam po'latyokiqotishma po'latchidamlilik uchun, ayniqsa abraziv materiallar bilan ishlashda.

Dvigatellar va elektr komponentlari: Yuk ko'tarish mexanizmi, aravachalar va boshqaruv tizimlari uchunmotorlarvaelektr komponentlarisamarali va ishonchli ishlashini ta'minlash uchun yuqori sifatli bo'lishi kerak.



3. Ishlab chiqarish va ishlab chiqarish

CNC kesish va payvandlash:

Chelik plitalarkesishfoydalanishCNC kesish mashinalarihar bir qism uchun zarur bo'lgan aniq o'lchamlarga (masalan,to‘sinli nurlar, ramka tuzilishi, vaqo'llab-quvvatlovchi qavslar).

Payvandlashkabi kattaroq tuzilmalarga bu komponentlarni birlashtirish uchun amalga oshiriladiikki qavatli ramkavatrolleybus ramkasi. Qismlarning mustahkam va to'g'ri hizalanishini ta'minlash uchun nozik payvandlash usullari qo'llaniladi.

Ishlov berish: kabi qismlarko'taruvchi barabanlar, mil tayanchlari, vaviteslarborishlov berilgansilliq va ishonchli harakatni ta'minlab, aniq spetsifikatsiyalarga javob berish.

Quyma va zarb qilish:

Ba'zi muhim qismlar, masalanviteslar, podshipniklar, va tutqich paqirning ayrim komponentlari bo'lishi mumkinquymayokisoxtalashtirilganzarur kuch va aşınma qarshilikka erishish.

Paqir ishlab chiqarish:

Paqir ko'pincha bo'ladialohida yig'ilgan, bilanqisqichbaqasimon jag'laryokiapelsin qobig'ining tirnoqlaripayvandlangan va o'rnatilgangidravlik yoki mexanik boshqaruvbu tutqichni ochadi va yopadi.

Shunda chelaksinovdan o'tganko'taruvchi mexanizm bilan birlashtirilgunga qadar to'g'ri ishlashini ta'minlash.



4. Yig'ish

Guruch yig'ish: Theikkita to'sinqo'sh to'sinli konstruktsiyani tashkil etuvchiyig'iladi va tekislanadi. Bular asosiy yuk ko'taruvchi{1}}komponentlar bo'lib, kranning silliq ishlashini ta'minlash uchun tekislash aniq bo'lishi kerak.

Trolley va ko'targichlar yig'ilishi:

Thearavachako'prik ramkasiga biriktirilgan va o'rnatilganko'tarish mexanizmi.

Theko'targich(bu baraban, arqonlar va ko'taruvchi vositani o'z ichiga oladi) trolleybusga tutqich paqirni ko'tarish va tushirish uchun o'rnatiladi.

Thetrolleybus g'ildiraklarito'sin bo'ylab silliq gorizontal harakatlanishini ta'minlash uchun o'rnatiladi.

Grab Bucket o'rnatish: Thechelakni ushlako'taruvchi arqonlarga o'rnatiladi va bilan birlashtiriladiko'taruvchi tizim. Kran dizayniga qarab, gidravlik yoki elektr motorlar tutqichning ochilishi va yopilishini boshqaradi.

Oxirgi aravalar va g'ildiraklar: Theoxirgi vagonlaryig'iladi va g'ildiraklar bilan jihozlangan bo'lib, ular butun kran bo'ylab harakatlanishiga imkon beradiuchish-qo'nish yo'lagi relslari. Ushbu vagonlar silliq harakatlanish uchun zarurdir.



5. Elektr va boshqaruv tizimlarini o'rnatish

Elektr simlari: Krannikielektr tizimlari(motorlar, chegara kalitlari, chiroqlar va boshqalar) o'rnatilgan va barcha simlarsinovdan o'tganxavfsizlik standartlariga javob berishini ta'minlash.

Boshqaruv paneli yig'ilishi:

Theoperator boshqaruv paneli(agar idishni ishlatilsa) yokisimsiz masofadan boshqarish pultlario'rnatiladi.

ThePLC (Programmable Logic Controller)kran harakatlarini avtomatlashtirish va boshqarish uchun dasturlashtirilgan bo'lib, ko'tarish, tushirish va gorizontal harakatlanishni aniq nazorat qilish bilan bir tekis ishlashini ta'minlaydi.

Xavfsizlik tizimlari: Kranning xavfsizlik xususiyatlari (masalan,ortiqcha yuk himoyasi, chegara kalitlari, favqulodda to'xtatish tugmalari, shamol monitoringi tizimlari) sinovdan o'tkaziladi va sozlanadi.



6. Bo'yash va pardozlash

Yuzaki ishlov berish: Kran komponentlari, odatda, kabi sirtni tozalash jarayonlariga duchor bo'ladiportlatishyokiqum tozalashzang va qoldiqlarni olib tashlash uchun.

Rasm: Yuzaki ishlov berishdan so'ng, kran komponentlari bilan bo'yaladiyuqori-sifatli sanoat boʻyoqlariBu, ayniqsa tashqi yoki qattiq muhitda korroziyadan himoya qiladi.

Paqir uchun qoplama: Paqir ham shundayqoplangankorroziyaga qarshi turish uchun, ayniqsa portlar yoki po'lat zavodlari kabi nam yoki juda abraziv muhitda ishlatilsa.



7. Sinov va sifat nazorati

Yigʻishdan oldingi-sinov: kabi individual komponentlarko'tarish mexanizmi, chelakni ushla, vaelektr tizimlariyakuniy yig'ilishdan oldin funksionallik uchun sinovdan o'tkaziladi.

To'liq tizim sinovi:

Thetugallangan kranbir qator jiddiy sinovlardan o'tadi, jumladan:

Sinovlarni yuklashkran belgilangan og'irlikni hech qanday muammosiz ushlab turishini ta'minlash.

Xavfsizlik tizimini tekshirishbarcha chegara kalitlari, favqulodda to'xtashlar va ortiqcha yukdan himoya qilish moslamalari to'g'ri ishlayotganligini tekshirish.

Operatsion testlarbarcha harakatlarning (ko'tarish, tushirish, gorizontal harakatlanish va boshqalar) silliq ishlashi va to'g'ri ishlashini ta'minlash uchun qo'lda va avtomatik boshqaruv tizimlari uchun.

Yakuniy tekshirish: Sinov tugagandan so'ng, kran har bir narsa dizayn va xavfsizlik standartlariga javob berishini ta'minlash uchun yakuniy sifat nazorati tekshiruvidan o'tkaziladi.



8. Qadoqlash va yetkazib berish

Demontaj (agar kerak bo'lsa): Ba'zi kattaroq kranlarni tashish osonroq bo'lishi uchun qismlarga ajratish mumkin. kabi komponentlarto'sin, aravacha, vachelakni ushlakichikroq qismlarga ajratish mumkin.

Qadoqlash: Kichikroq qismlar va nozik qismlar tashish paytida shikastlanmaslik uchun ehtiyotkorlik bilan qadoqlangan.

yuk tashish; yetkazib berish: Kran mijozning saytiga oldindan yigʻilgan{0}}birlik sifatida yoki joyida qayta yigʻiladigan qismlarga joʻnatiladi. Yetkazib berish hujjatlar, o'rnatish yo'riqnomalari va kafolat tafsilotlarini o'z ichiga oladi.



9. O'rnatish va ishga tushirish

Kran mijozning joyiga yetib borgach,o'rnatisho'qitilgan texnik xodimlar tomonidan amalga oshiriladi, ular:

Tashish paytida qismlarga ajratilgan qismlarni yig'ing.

Kranni ustiga o'rnatinguchish-qo'nish yo'lagi relslariva elektr tizimlarini quvvat manbaiga ulang.

Ishga tushirishbir qator orqali kranni boshqarishni o'z ichiga oladisinov operatsiyalarimuntazam foydalanish uchun topshirilgunga qadar hamma narsa kutilganidek ishlashini ta'minlash.

Seminar ko'rinishi:

Kompaniyada uskunalarni boshqarishning intellektual platformasi oʻrnatildi, 310 ta ishlov berish va payvandlash robotlari toʻplami (toʻplami) oʻrnatildi. Reja tugagandan so'ng, 500 dan ortiq to'plamlar (to'plamlar) bo'ladi va uskunalar tarmog'ining tezligi 95% ga etadi . 32 payvandlash liniyalari foydalanishga topshirildi, 50 ta o'rnatish rejalashtirilgan va butun mahsulot liniyasini avtomatlashtirish darajasi 85% ga yetdi.
