LH MODELINING AVTOZYATLARI

Narx-samaradorlik

Standartlashtirilgan komponentlarishlab chiqarish tannarxini kamaytirish

Ommaviy ishlab chiqarishumumiy sig'im diapazonlari (5t, 10t, 16t, 20t, 32t)

Soddalashtirilgan dizaynta'mirlash xarajatlarini kamaytiradi

Ishonchlilik va soddalik

Tasdiqlangan dizayno'nlab yillar sanoat foydalanish bilan

Oson parvarishlash- komponentdan foydalanish mumkin va standartlashtirilgan

Mustahkam qurilishumumiy sanoat muhiti uchun javob beradi

Moslashuvchanlik

Modulli dizaynmoslashtirish imkonini beradi

Bir nechta boshqaruv variantlari(kulon, kabina, pult)

Mosturli xil ko'tarish moslamalari bilan (ilgak, magnit, tutqich)



Qiyoslash: LH va boshqa qo'sh to'sinli kranlar

Xususiyat	LH modeli	Yevropa dizayni	Heavy{0}}Duty Custom
Narxi	Past-Oʻrta	Yuqori	Juda yuqori
Vazifa klassi	A3-A5 (oʻrta)	A6-A7 (og'ir)	A7-A8 (juda og'ir)
Dizayn	Standartlashtirilgan	Optimallashtirilgan	Maxsus{0}}muhandislik
Bajarish vaqti	Qisqa (8-12 hafta)	O'rta (12-20 hafta)	Uzoq (20-30+ hafta)
Komponentlar	Mahalliy / Xitoy	Evropa brendlari	Global premium brendlar
Hayot muddati	15-20 yil	25-30 yil	30+ yil



LH modelini qachon tanlash kerak

✅ Umumiy sanoatilovalar (o'ta majburiy emas)

✅ Byudjet cheklovlarixavfsizlikni yo'qotmasdan

✅ Standart quvvattalablar (80 tonnadan kam yoki unga teng)

✅ O'rtacha foydalanish(15-20 lift/soatdan kam yoki unga teng)

✅ Ichkiyoki himoyalangan muhitlar

Muqobil variantlarni qachon ko'rib chiqish kerak

❌ Jiddiy ish davrlari(po'lat tegirmonlari, hurdaxonalar)

❌ Korroziy muhitlar(kimyo zavodlari, dengiz)

❌ Juda yuqori aniqliktalablar (±1mm)

❌ Ekstremal haroratlartashqarida -20 darajadan +40 darajagacha

❌ Portlovchi atmosferalar(EX-baholangan uskuna talab qilinadi)



Asosiy komponentlar: podshipnik, vites qutisi, dvigatel, nasos

Kelib chiqqan joyi: Henan, Xitoy

Kafolat: 1 yil

Og'irligi (KG): 2000 kg

Video chiqish{0}}tekshirish: Taqdim etilgan

Mashina sinovi hisoboti: Taqdim etilgan

Dizayn: Ikki nurli

Samaradorlik: yuqori samaradorlik

Ishlash tezligi: Yuqori tezlikda ishlash

Barqarorlik: -burilishga qarshi funksiya

Rang: ixtiyoriy

Quvvat manbai: 110V/220V/230V/380V/440V, moslashtirilgan

Kenglik: 7,5-31,5 m

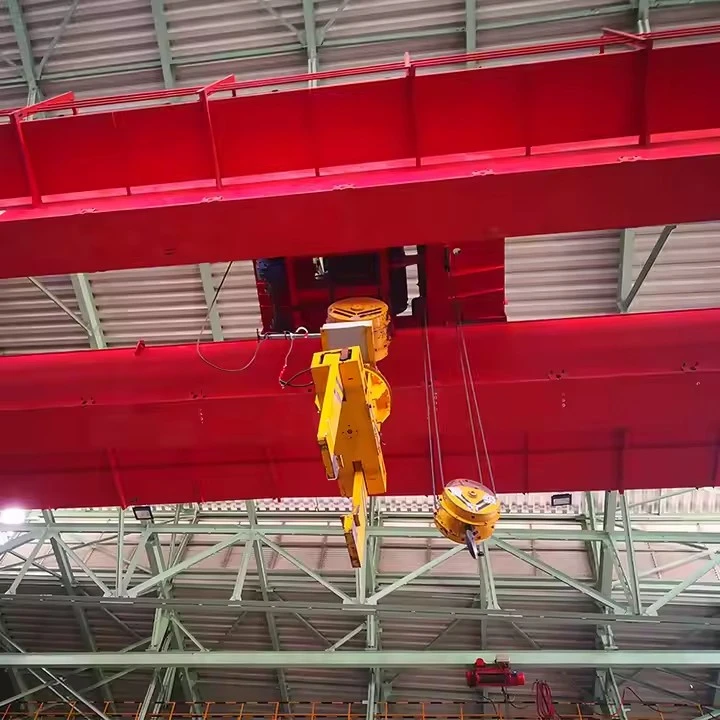

TheLH Modeli Ikki torli ko'prikli kranbilan jihozlangan keng qo'llaniladigan yuk ko'tarish tizimidirelektr ko'taruvchi trolleybus, ixcham dizayn, barqaror ishlash va yuqori ko'tarish samaradorligini taklif qiladi. Uning asosiy tarkibiy qismlariga quyidagilar kiradi:

1. Ikkita quti to'sinlar (ko'prik tuzilishi)

Ikkita payvandlangan quti-turi to‘sinlar

Yuqori qattiqlik va mukammal yuk-ko'tarish qobiliyati

Burilishni kamaytirish uchun tegishli kamber bilan ishlab chiqilgan

Trolleybusda sayohat qilish uchun temir yo'l bilan jihozlangan



2. Oxirgi vagonlar (Kranning harakatlanish mexanizmi)

Payvandlangan quti tuzilishi so'nggi nurlar

Elektr dvigatellari va reduktorlar tomonidan boshqariladi

Po'latdan yasalgan yoki quyma{0}}kran g'ildiraklari

Quyidagilar bilan jihozlangan:

Bufer qurilmalari

Limit kalitlari

G'ildirak qo'riqchilari

3. Elektr ko'targichli trolley

LH rusumli kranlarning asosiy ko'tarish moslamasi.

O'z ichiga oladi:

Elektr simli ko'targich (turi: CD/MD/HC/HD)

Trolley ramkasi

Ko'taruvchi vosita va reduktor

Ko'taruvchi baraban va sim arqon

Kanca bloki va tirgak tizimi

Trolley harakatlanuvchi dvigatel va vites qutisi

Tormoz tizimi

Ushbu ixcham trolleybus maksimal ko'tarish balandligi uchun ikki baravar orasiga o'rnatiladi.

4. Kranning harakatlanish mexanizmi

Imkoniyatga qarab ikki yoki to'rtta haydovchi motor

Vites qutisi va tormoz tizimi

Muftalar va haydovchi vallar

Tezlikni silliq boshqarish uchun chastota inverteri (ixtiyoriy).



7. Xavfsizlikni himoya qilish qurilmalari

Haddan tashqari yuk cheklovchi

Ko'tarish balandligi chegarasi kaliti

Trolleyda harakatlanish chegarasi kaliti

Kranning uzoq yurish chegarasi kaliti

Favqulodda to'xtash

Temir yo'l tozalovchi

Toʻqnashuvga qarshi{0}}qurilma (ixtiyoriy)

Haddan tashqari tezlik va tormoz monitoringi (ixtiyoriy)



8. Elektr ta'minoti tizimi

Izolyatsiya qilingan o'tkazgichli shina / feston kabel tizimi

Asosiy izolyatsiya kaliti

Topraklama tizimi

Kabel zanjirlari (trolleybus harakati uchun)



9. Bufer va temir yo'l tizimi

Poliuretan yoki kauchuk tamponlar

Rey qisqichlari va oxirgi to'xtash joylari

Kran relslari (quvvatga qarab P24–P80)

Asosiy komponentlarning qisqacha mazmuni

Ikkita quti to'sinlar

Vagonlarni tugatish

Elektr ko'taruvchi trolley

Kranning harakatlanish mexanizmi

Elektr boshqaruv tizimi

Nazorat usullari

Xavfsizlik himoya vositalari

Elektr ta'minoti tizimi

Buferlar va temir yo'l aksessuarlari

Eskiz

Asosiy texnik





LH modelidagi ikki qavatli ko'prikli kranning afzalliklari

1. Katta ko'tarish quvvati va yuqori quvvat

Ikki baravarli{0}}konstruktsiyasi yuqori qattiqlik va mukammal yuk ko'tarish qobiliyatini-ta'minlaydi.

O'rta va og'ir yuklarni ko'tarish uchun ko'proq mos keladi (5-50 tonna).

2. Kattaroq ko'tarish balandligi

Yuk ko'taruvchi trolleybus ishlaydiikki to'sin o'rtasida, ularning ostida emas.

Ko'tarish balandligi va foydalanish mumkin bo'lgan ustaxona maydonini maksimal darajada oshiradi.

3. Barqaror va samarali ishlash

Minimal tebranish bilan silliq ko'tarish va harakatlanish harakati.

Tez-tez materiallarga ishlov berish uchun yuqori ish samaradorligi.

4. Yilni tuzilish va engil dizayn

Vinçli trolleybus o'rniga elektr ko'taruvchi aravachadan foydalanadi.

Uskunaning og'irligi va umumiy narxini pasaytiradi va ishlashni saqlaydi.

5. Oson ta'mirlash va oddiy yig'ish

Qoʻsh toʻsinli kranga qaraganda kamroq komponentlar-.

Xizmat ko'rsatish nuqtalariga kirish oson.

6. Narx-Samarali yechim

An'anaviy og'ir{0}}ikki to'sinli kranlarga qaraganda arzonroq.

Oʻrta darajadagi sanoat operatsiyalari- uchun ideal.

7. Ko'p nazorat qilish usullari

Kulon boshqaruvi / Masofadan boshqarish pulti / Idishni boshqarish (ixtiyoriy).

Tezlikni silliq tartibga solish uchun chastota konvertatsiyasini qo'llab-quvvatlaydi.

8. Yuqori xavfsizlik va ishonchlilik

Haddan tashqari yukdan himoyalanish, cheklov kalitlari, favqulodda toʻxtash, temir yoʻlni tozalash va{0}}toʻqnashuvga qarshi opsiyalari bilan jihozlangan.

Elektr komponentlari Siemens/Schneider brendlarini qabul qiladi.



LH modelidagi er-xotin to'sinli ko'prikli kranning qo'llanilishi

LH modeli ichki materiallarni ko'tarish uchun keng qo'llaniladioʻrtacha{0}}sanoat muhitlari:

1. Ishlab chiqarish ustaxonalari

Mexanik qismlarga ishlov berish

Yig'ish liniyalari

Umumiy ishlab chiqarish materiallari harakati

2. Ombor va logistika markazlari

Og'ir yuklarni yuklash, tushirish va tashish

Katta saqlash joylarida zaxiralarning samarali harakatlanishi

3. Qayta ishlash va ishlab chiqarish korxonalari

Chelik konstruksiyalarni ishlab chiqarish

Metallni qayta ishlash

Uskunalar ishlab chiqarish

4. Elektr stansiyalari va elektr jihozlari ustaxonalari

Transformator bilan ishlash

Generator qismlarini ko'tarish

Xizmat dasturlari

5. Kon va xomashyoni qayta ishlash

Mineral uskunalar bilan ishlash

Ta'mirlash va ehtiyot qismlarni almashtirish vazifalari

6. Kimyo va qog'oz sanoati

Katta rulonlar, tanklar va mashinalar bilan ishlash

O'ralgan yoki qadoqlangan materiallarni xavfsiz ko'tarish

7. Portlar va temir yo'l yuk maydonlari (ichki foydalanish)

Og'ir yuklarni yuklash va tushirish

Konteyner qismlari va jihozlarini ko'tarish



ishlab chiqarish anLH Modeli Ikki torli ko'prikli kranyuqori quvvat, xavfsizlik va uzoq xizmat muddatini kafolatlash uchun qat'iy, standartlashtirilgan ish jarayoniga amal qiladi. Quyida to'liq ishlab chiqarish jarayoni keltirilgan:

1. Xom ashyoni tekshirish va tayyorlash

Yuqori sifatli Q235B / Q345B-po'lat plitalarini tanlang

Po'latni sirt nuqsonlari va ichki nuqsonlar uchun tekshiring

Zang va o'lchovni olib tashlash uchun portlatish

Ishlab chiqarish chizmalariga muvofiq plastinka komponentlarini CNC kesish

2. Qo'sh quti to'sinli ishlab chiqarish

2.1 Plitalarni kesish va shakllantirish

Veb-plitalar, gardishlar, diafragmalarni CNC plazma bilan kesish

Yon plitalarni egish va shakllantirish (agar kerak bo'lsa)

2.2 To'sinlarni yig'ish

To'r, gardish va qovurg'a plitalarining joylashishi

Avtomatik moslamalar yordamida payvandlash paychalarining

Quti tuzilishi ichida yig'ilgan ichki diafragma plitalari

2.3 Avtomatik payvandlash

Gantry avtomatik payvandlash mashinasi bilan payvandlangan uzunlamasına tikuvlar

CO₂ gaz{0}}bo'g'inlar va so'nggi plitalar uchun himoyalangan payvandlash

2.4 Girderni tekislash va stressni bartaraf etish

Deformatsiyani tuzatish uchun mexanik tekislash

Majburiy emas tebranish stressini bartaraf etish yoki issiqlik bilan ishlov berish

2.5 Buzilmaydigan sinov

Payvand choklarida magnit zarrachalar sinovi (MT).

Ichki payvandlash sifati uchun ultratovush tekshiruvi (UT).

3. Vagonni tugatish

Quti-turi so'nggi nurli struktura payvandlangan va ishlov berilgan

CNC burg'ulash mashinasi tomonidan qayta ishlangan g'ildirak mili teshiklari

O'rnatish:

Kran g'ildiraklari (zarb / quyma po'lat)

Motorlar

Tishli reduktorlar

Tormoz tizimlari

To'g'ri ishlashi uchun yakuniy hizalanish tekshiruvi

4. Elektr ko'targichli aravachalar yig'ilishi

4.1 Trolley romlarini yasash

Aniq-payvandlangan quti-turi tuzilishi

O'lchov aniqligini ta'minlash uchun ishlov beriladi

4.2 Yuk ko'tarish moslamasini yig'ish

Yuk ko'tarish dvigateli

Reduktor va tormoz

Tel arqonli tambur va mil

To'rli kancali blok

Tel arqonni o'rnatish

4.3 Trolleyda harakatlanish mexanizmi

Dvigatel + reduktor + tormoz birikmasi

Trolleybus ramkasiga o'rnatilgan haydash g'ildiraklari

5. Elektr tizimlarini ishlab chiqarish

Siemens/Schneider komponentlaridan foydalangan holda elektr shkafi yig'ilishi

Quvvat va boshqaruv sxemalarini ulash

O'rnatish:

Limit kalitlari

Haddan tashqari yuk cheklovchi

Favqulodda to'xtash

Masofadan boshqarish pulti (mavjud bo'lsa)

Kengaytirilgan boshqaruv elementlari uchun ixtiyoriy PLC konfiguratsiyasi

6. Sirtga ishlov berish va bo'yash

6.1 Portlatish

To'sinli va metall yuzalar Sa2.5 standarti bo'yicha portlatilgan

6.2 Rasm

Oddiy bo'yoq tizimi quyidagilarni o'z ichiga oladi:

Epoksi ruxga- boy primer

Epoksi oraliq qoplama

Poliuretan qoplamasi

Rang mijozning talablariga muvofiq sozlanishi.

7. Kranni yig‘ish va-oldindan yig‘ish

To'sinlar va oxirgi vagonlar bir-biriga bog'langan

To'sinli relslarga o'rnatilgan yuk ko'taruvchi trolley

Kabel feston tizimi yoki shina o'rnatish

Quvvat va boshqaruv simlari ulangan

Zavoddan oldingi-yig'ish quyidagilarni ta'minlaydi:

To'g'ri tekislash

Yumshoq sayohat harakati

Funktsional xavfsizlik qurilmalari

Elektr tizimining ishlashi

8. Zavodni qabul qilish testi (FAT)

Sinovlarga quyidagilar kiradi:

Yuklanmagan-test

Dinamik yuk sinovi (nominal quvvati 110%)

Statik yuk sinovi (nominal quvvati 125%)

Yuk ko'tarish, trolleybus sayohati va kran sayohati sinovlari

Limit kalitlari va xavfsizlik moslamalarini tekshirish

Barcha testlar bajariladiGB/T, FEM, ISO va Idoralar standartlari.

9. Qadoqlash va yetkazib berish

Yog'och qutilarga qadoqlangan elektr qismlari

Trolley temir qavslar bilan himoyalangan

Suv o'tkazmaydigan material bilan o'ralgan to'sinlar

Konteyner yoki quyma yuk bilan jo'natiladi

10. -Saytda oʻrnatish va ishga tushirish

Uchish-qo'nish yo'lagi to'sinlariga o'rnatilgan to'sinlar

Trolley va oxirgi vagonlar o'rnatilgan

Temir yo'lni tekislash, kabelni o'rnatish va simlarni boshqarish

Saytda{0}}yuk sinovlari va operatsion tekshiruvlar

11. Yakuniy qabul va trening

Mijoz bilan yakuniy tekshirish

Yuk sinovi hisobotlari va sertifikatlarini chiqaring

Operatorni o'qitish va texnik xizmat ko'rsatish bo'yicha ko'rsatmalarni taqdim eting

Seminar ko'rinishi:

Kompaniyada uskunalarni boshqarishning intellektual platformasi o'rnatildi, 310 ta komplekt (jamlanma) ishlov berish va payvandlash robotlari o'rnatildi. Reja tugagandan so'ng, 500 dan ortiq to'plamlar (to'plamlar) bo'ladi va uskunalar tarmog'ining tezligi 95% ga etadi . 32 payvandlash liniyalari foydalanishga topshirildi, 50 ta o'rnatish rejalashtirilgan va butun mahsulot liniyasini avtomatlashtirish darajasi 85% ga yetdi.
