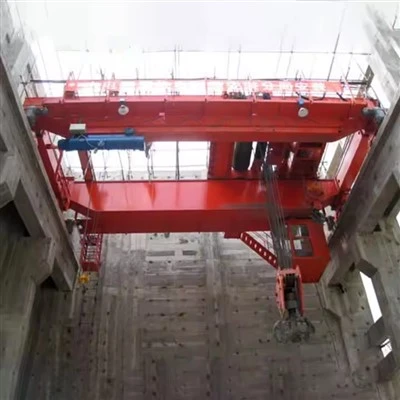

Kranlar qutisi Quyma zavodi uchun er-xotin nurli ko'prikli kran

Qutili ikki nurli ko'prikli kran nima?

Bu asosiy ko'prik ikkitadan iborat bo'lgan yuqori kranquti-shaklidagi to‘sinlarpayvandlangan po'lat plitalardan yasalgan. Ushbu qo'shaloq to'sinli ko'prik yuk mashinalarida uchish-qo'nish yo'lagi to'sinlari bo'ylab harakatlanadi va yuk ko'taruvchi trolleybus ikkita quti to'sinning tepasida harakatlanadi. Ushbu dizayn o'zining mustahkamligi va mustahkamligi bilan mashhur.



Quymachilik ilovalari uchun asosiy afzalliklar

Quyma korxonalari issiqlik, chang, aşınma va og'ir yuklarni o'z ichiga olgan og'ir sharoitlarga ega. Qutili ikki nurli kran buning uchun maxsus mos keladi:

1. Ajoyib kuch va qattiqlik

Og'ir yuk ko'tarish qobiliyati:Qutili to‘sinli konstruksiya katta konstruktiv yaxlitlikni ta’minlaydi, odatda quyish zavodlarida uchraydigan o‘ta og‘irliklarni, masalan, eritilgan metallning katta po‘choqlari, og‘ir quyma va qoliplarni ko‘tarishga qodir.

Minimal burilish:Dizayn yuk ostida nurning egilishini (sarkishni) sezilarli darajada kamaytiradi, bu aniq joylashishni aniqlash va umumiy barqarorlik uchun, ayniqsa, qimmatbaho eritilgan metall bilan ishlashda juda muhimdir.

2. Yuqori ilgak balandligi

Trolleybus to‘sinlar ostidan emas, tepasida yuradi. Ushbu dizayn maksimal darajaga etadiko'tarish balandligichuqur chuqurlardan yuklarni ko'tarish, o'choq devorlarini tozalash va cho'chqalar va qoliplar kabi baland uskunalar bilan ishlash uchun zarur bo'lgan ilgak ostida.

3. Qattiq muhit uchun qurilgan

Issiqlik qarshiligi:Muhim komponentlar bilan belgilanishi mumkinissiqlikdan himoya qilishularni eritilgan metalldan radiatsion issiqlikdan himoya qilish uchun. Dvigatellar va elektr jihozlari ko'pincha yuqori muhit haroratiga (masalan, F yoki H toifasidagi izolyatsiyaga) baholanadi.

Chang va qoldiqlardan himoya qilish:Elektr panellari odatda o'rnatiladimuhrlangan, izolyatsiyalangan va ba'zan konditsioner-kabinalarsezgir komponentlarni (PLC, VFD) o'tkazuvchan quyma chang va tutunlardan himoya qilish.

Kuchli qurilish:Barcha komponentlar zarba yuklari, ishqalanish va doimiy foydalanishga bardosh beradigan{0}}xizmatning jiddiy standartlariga (masalan, FEM 9m yoki Class F) mos ravishda qurilgan.

4. Kengaytirilgan xavfsizlik va ishonchlilik

Barqaror platforma:Qattiq er-xotin to'sinli struktura trolleybus uchun barqaror asos bo'lib, chayqalishni oldini oladi va aniq yuk nazoratini ta'minlaydi.

Ortiqchalik imkoniyatlari:Eritilgan metall bilan ishlash kabi eng muhim ilovalar uchun (chelakli kranlar), bu dizayn sig'ishi mumkinqo'sh ko'targichlar (asosiy va yordamchi)vaishlamay-xavfsiz tormoz tizimlari, bu xavfsizlik uchun majburiydir.

5. Aniqlik nazorati

Qattiq struktura uchun ideal platforma beradiO'zgaruvchan chastotali drayverlar (VFD)barcha harakatlarda (ko'targich, trolleybus, ko'prik). VFDlar silliq, siljish{1}}tezligi aniqligini ta'minlaydi, bu esa erigan metallni sachramasdan quyish va og'ir quymalarni to'g'ri joylashtirish uchun juda muhimdir.



Asosiy komponentlar: podshipnik, vites qutisi, dvigatel, nasos

Kelib chiqqan joyi: Henan, Xitoy

Kafolat: 1 yil

Og'irligi (KG): 2000 kg

Videoni chiqish{0}}tekshirish: Taqdim etilgan

Mashina sinovi hisoboti: Taqdim etilgan

Dizayn: Ikki nurli

Samaradorlik: yuqori samaradorlik

Ishlash tezligi: Yuqori tezlikda ishlash

Barqarorlik: -burilishga qarshi funksiya

Rang: ixtiyoriy

Quvvat manbai: 110V/220V/230V/380V/440V, moslashtirilgan

Kenglik: 7,5-31,5 m

1. Ko'prik tuzilishi

Ko'rfazni o'z ichiga olgan va uchish-qo'nish yo'lagi nurlarida harakatlanadigan asosiy ramka.

Ikki quti to'sinlar:Kranning yadrosi. Bu massiv, payvandlanganquti-bo'lim nurlariyuqori choʻzilgan{0}}poʻlat plitalardan yasalgan. Ular quyma ishlarining haddan tashqari yuklari ostida (masalan, og'ir quyma, eritilgan metall cho'chqalar) yuqori kuch, qattiqlik va minimal burilishlarni ta'minlaydi.



Yakuniy yuk mashinalari:Ko'prikning har ikki uchida joylashgan bo'lib, ular uyni joylashtiradilarko'prik g'ildiraklari, podshipniklar, o'qlar va haydovchi motorlar. Og'ir yuk ostida mukammal hizalanish va silliq harakatlanish uchun-og'ir yuklarga mo'ljallangan, ishlov berilgan komponentlar bilan qurilgan.

Drayv mexanizmi:dan iboratVFD{0}}boshqariladigan motorlar, ishlamay-xavfsiz tormoz, va butun kranni uchish-qo‘nish yo‘lagi bo‘ylab harakatlantiruvchi og‘ir{0}}versiya qutilari. Vites sekin, boshqariladigan harakat uchun mo'ljallangan.

Piyodalar va platformalar:Toʻliq{0}}uzunlikdagi, yuqori ishqalanishli panjarali-yopiq yoʻlaklar texnik xizmat koʻrsatish uchun xavfsiz kirish imkonini beradi. Eng muhimi, ular ko'pincha o'z ichiga oladiissiqlikdan himoya qilishularning pastki qismida.

2. Trolley (Qisqichbaqa)

Qutining ustki qismi bo'ylab harakatlanadigan va yuk ko'taruvchi mexanizmlarni olib yuradigan birlik.

Trolley ramkasi:Og'ir payvandlangan, qattiq po'latdan yasalgan ramka ko'taruvchi (lar) ning katta og'irligini va yukni ko'tarish uchun mo'ljallangan.

Trolley haydovchi tizimi:Oʻz ichiga oladiVFD{0}}boshqariladigan motorlar, ishlamay-xavfsiz tormoz, va ko'prik to'sinlari ustidagi relslar bo'ylab trolleybus g'ildiraklarini harakatga keltiradigan vites qutilari.

Issiqlikdan himoya qilish tizimi:Tanqidiy xususiyat. Butun trolleybusning pastki qismi himoyalanganolinadigan issiqlik himoyasi plitalari(ko'pincha zanglamaydigan po'latdan) yuqoridagi muhim mexanik va elektr komponentlardan erigan metalldan radiatsion issiqlikni burish uchun.



3. Yuk ko'tarish moslamasi

Yukni ko'tarish va tushirish uchun mas'ul bo'lgan tizim. Konfiguratsiyalar ilovaga qarab farqlanadi.

Yuk ko'taruvchi vosita:Yuqori -quvvatli dvigatel ayuqori izolyatsiya klassi (masalan, H klassi - 180 daraja)kuchli atrof-muhit issiqligiga bardosh berish uchun.

Ko'taruvchi vites qutisi:Yuqori zarba yuklari va uzluksiz ishlash uchun ishlab chiqarilgan-og'ir, aniqlikdagi- ishlab chiqarilgan vites qutisi.

Baraban:Katta{0}}diametrli baraban bir necha qatlamli sim arqonlarni to'g'ri ulash uchun maxsus yiv bilan yaratilgan.

Tel arqon:Ixtisoslashgan, yuqori-bahoaylanmaydigan sim arqonlar-issiqlik va aşınmaya bardoshli. Qo'shimcha xavfsizlik omili uchun ular katta hajmga ega.

Quyma korxonalari uchun:uchunchelak bilan ishlov berish, a ikkilik{0}}koʻtaruvchi tizim(Asosiy + mustaqil yordamchi xavfsizlik ko'taruvchisi) majburiydir.

4. Yuklarni qayta ishlash komponentlari

Kanca:Umumiy quyish ishlari uchun, aqotishma po'latdan yasalgan kancayuqori xavfsizlik omili bilan foydalaniladi. Eritilgan metall uchun maxsuschovgum ilgagichovgum tirgaklarini ulash uchun mo'ljallangan, ko'pincha aylanishga qarshi{0}}qurilma talab qilinadi.

To'qmoqlar va bloklar:Arqonning eskirishini kamaytirish uchun-katta diametrli po‘latdan yasalgan-katta tirgaklar.

5. Elektr va boshqaruv tizimlari

Izolyatsiya qilingan elektr kabinasi: Eng muhim elektr xususiyati.Barcha sezgir komponentlar (PLC, VFD, kontaktorlar) a ichida joylashganmuhrlangan, izolyatsiyalangan va{0}}konditsioner kabinakran ko'prigiga o'rnatilgan. Bu ularni haddan tashqari issiqlik, o'tkazuvchan chang va namlikdan himoya qiladi.

O'zgaruvchan chastotali drayverlar (VFDs):Barcha harakatlarga o'rnatiladi (Ko'targich, Trolley, Ko'prik). VFDlar yukning o'zgarishini oldini olish uchun ajoyib darajada silliq tezlashtirish va sekinlashuvni ta'minlaydi va, albatta,eritilgan metallning chayqalishi.

PLC boshqaruvi:Dasturlashtiriladigan mantiqiy boshqaruvchi ilg'or boshqaruv, diagnostika va xavfsizlik blokirovkasini ta'minlaydi.

Operator nazorati:Yoki ankonditsioner-bosimli operator kabinasirangli shisha bilan yokiilg'or masofadan boshqarish tizimioperatorga xavfsiz, optimal joydan ishlash imkonini beradi.

6. Xavfsizlik asboblari

Haddan tashqari yuk chegarasi kaliti:Kranning nominal quvvatidan ortiq yukni ko'tarishiga yo'l qo'ymaydi.

Yuqori/pastki chegara kalitlari:Sayohat qilishning oldini oladi-.

Muvaffaqiyatsiz{0}xavfsiz tormoz:Bahor-o'rnatildi, quvvat yo'qolganda avtomatik ravishda ishga tushadigan barcha harakatlarda{1}}tormozlarni bo'shatdi.

Anemometr:Tashqi kranlar uchun to'xtatilgan yukga ta'sir qilishi mumkin bo'lgan shamol tezligini o'lchaydi.

Toʻqnashuvga qarshi{0}tizimlar:Xuddi shu ko'rfazdagi boshqa kranlar bilan to'qnashuvning oldini oladi.

Eskiz

Asosiy texnik





1. Ajoyib kuch va yuk ko'tarish qobiliyati

Kuchli qurilish:Payvandlangan po'lat plitalardan yasalgan quti to'sinli dizayni ulkan strukturaviy yaxlitlik va qattiqlikni ta'minlaydi. Bu unga quyish zavodlarida keng tarqalgan haddan tashqari og'irliklarni, masalan, eritilgan metallning katta po'choqlari, og'ir qum qoliplari va tayyor quymalarni minimal burilish (sarkma) bilan boshqarishga imkon beradi.

Shok yuklarini boshqaradi:Mustahkam dizayn shlak yoki qotib qolgan metall biriktirilgan bo'lishi mumkin bo'lgan po'choqni ko'tarishda yuzaga keladigan dinamik zarba yuklarini samarali tarzda o'zlashtiradi.

2. Yuqori ilgak balandligi va tozalash

Eng yaxshi-Yuruvchi trolleybus:Trolleybus relslar ustida yuradiyuqoriikkita to'sindan. Ushbu dizayn mavjud imkoniyatlarni maksimal darajada oshiradikanca balandligi-poldan ilgakgacha bo‘lgan masofa. Bu chuqur o'choq chuqurlaridan yuklarni ko'tarish, o'choq devorlarini tozalash va cho'chqalar va qoliplar kabi baland uskunalar bilan ishlash uchun juda muhimdir.

3. Qattiq sharoitlarda tengsiz chidamlilik

Issiqlik qarshiligi:Muhim komponentlar bilan jihozlanishi mumkinissiqlik himoyasi plitalari(ko'pincha zanglamaydigan po'latdan) erigan metalldan radiatsion issiqlikni yo'qotish uchun to'sinlar va trolleybusning pastki qismida. Dvigatellar va elektr komponentlar yuqori muhit harorati uchun baholanadi.

Chang va qoldiqlardan himoya qilish:Yopiq quti to'sinli konstruktsiyasining o'zi ochiq truss to'sinlari bilan solishtirganda ichki chang to'planishiga kamroq ta'sir qiladi. Bundan tashqari, elektr panellari o'rnatilganmuhrlangan, izolyatsiyalangan va{0}}konditsioner kabinalarsezgir PLC va VFD larni elektr nosozliklarining asosiy sababi bo'lgan o'tkazuvchan quyma chang va tutunlardan himoya qilish.

Korroziyaga qarshilik:Kran ko'pincha nam, tutunli quyish muhitidan korroziyaga qarshi turish uchun maxsus bo'yoqlar yoki qoplamalar bilan quriladi.

4. Kengaytirilgan xavfsizlik xususiyatlari

Barqaror platforma:Qattiq qoʻshaloq toʻsinli konstruksiya trolleybus uchun keng va barqaror asos boʻlib, agʻdarishning oldini oladi va erigan metallni koʻchirishda yukning aniq, boshqariladigan harakatini taʼminlaydi.

Muhim vazifalar uchun ortiqcha:Eritilgan metallga ishlov berish uchun (chelakli kranlar), bu dizayn sig'ishi mumkinqo'sh ko'targichlar (asosiy va yordamchi)vaishlamay-xavfsiz tormoz tizimlari. Agar asosiy ko'taruvchi ishlamay qolsa, yordamchi ko'taruvchi halokatli tushishni oldini oladi.

Aniqlik nazorati:Barqaror struktura uchun idealO'zgaruvchan chastotali drayverlar (VFD)barcha harakatlarda. VFDlar silliq, tebranishsiz{1}}tezlanish va sekinlashishga imkon beradi va amikro-tezlikerigan metallning chayqalishining oldini olish va og'ir quymalarni aniq joylashtirish uchun muhim ahamiyatga ega.

5. Ko'p qirralilik va samaradorlik

Moslashuvchan konfiguratsiyalar:U turli xil materiallar (hurdalar, qoliplar, tayyor mahsulotlar) bilan ishlash uchun turli ilgaklar, magnitlar yoki tutqichlar bilan jihozlangan bo'lishi mumkin.

Yaxshilangan mahsuldorlik:Quyma jarayonining har bir bosqichida og'ir materiallarning xavfsiz va samarali harakatlanishini ta'minlash orqali u umumiy unumdorlikni sezilarli darajada oshiradi va qo'lda ishlov berish xavfini kamaytiradi.



1. Eritilgan metallga ishlov berish (poyali kran)

Bu eng muhim dastur.Kran eritilgan metall bilan to'ldirilgan cho'chqalarni erituvchi pechdan (masalan, induksion pech, yoy pechi) quyish joyiga tashish uchun ishlatiladi.

Misol:Sachramaslik uchun eritilgan temir yoki alyuminiyni qum qoliplariga yoki aniq nazorat bilan ushlab turish pechiga quying.

2. Pechni zaryadlash

Eritma pechiga xom ashyoni (metall, cho'yan, qotishmalarni) yuklash uchun ko'targichdagi magnit yoki qisqichli biriktirma yordamida.

3. Qolib ishlov berish

Katta, og‘ir qum qoliplarini ishlab chiqarish liniyasi orqali-qoliplash stantsiyasidan quyish joyiga va nihoyat quyma olinadigan silkituvchi stansiyaga o‘tkazish.

4. Quymalarni olib tashlash va tugatish

Tayyor quymalarni silkitgandan keyin qoliplardan ko'tarish va ularni tozalash, silliqlash, issiqlik bilan ishlov berish yoki jo'natish joylariga o'tkazish.

5. Shlak va qoldiqlarga ishlov berish

Shlakli idishlarni ko'chirish yoki ishlab chiqarish jarayonidan chiqindi materiallar bilan ishlash.

6. Texnik xizmat ko'rsatish va ta'mirlash

Og'ir o'choq komponentlarini, qopqoqlarni yoki mexanizmlarni ta'mirlash va texnik xizmat ko'rsatish uchun ko'tarish va ko'chirish, bu ishlamay qolish vaqtini kamaytirish uchun juda muhimdir.



Ishlab chiqarish jarayoni aQDY metallurgiya quyma ko'prikli kranichidamlilik, issiqlikka chidamlilik va xavfsizlikni ta'minlash uchun qattiq sifat nazorati va maxsus muhandislikni o'z ichiga oladi. Quyida ishlab chiqarish jarayonining bosqichma-bosqich-bosqichma- taqsimoti keltirilgan:

1. Dizayn va muhandislik

Yuk va atrof-muhit tahlili- uchun hisob-kitoblaryuk ko'tarish quvvati (5–500+ tonna), oraliq va issiqlikka chidamlilik.

SAPR/3D modellashtirish- Strukturaviy dizayn, stress simulyatsiyalari (FEA) va muvofiqlikISO, FEM yoki GB standartlari.

Moslashtirish– Ixtiyoriy funksiyalar (portlashdan himoya qilish-, izolyatsiyalangan ko‘targichlar, avtomatlashtirish) birlashtirilgan.



2. Materialni tanlash va tayyorlash

Asosiy to'sinlar va oxirgi vagonlar– Yuqori{0}} mustahkam po‘lat (Q345B, Q460C) yoki issiqqa chidamli{0}}qotishma po'lat.

Tel arqonlar va ilgaklar- Maxsusissiqlik bilan ishlov berilgan qotishma-po'lat(eritilgan metallga ishlov berish uchun).

Elektr komponentlari– Yuqori{0}}haroratga-bardoshli kabellar, motorlar va izolyatsiya materiallari.



3. Asosiy komponentlarni ishlab chiqarish

A. Ko‘prik to‘sinlarini qurish

Kesish va payvandlash– Aniqlik uchun CNC plazma/lazerli kesish;suv ostida payvandlash (SAW)yuqori{0}}kuchli bo'g'inlar uchun.

Issiqlik bilan ishlov berish– Deformatsiyaning oldini olish uchun{0}}stressni yumshatish.

Ishlov berish- Yig'ishning aniqligi uchun burg'ulash, frezalash va sirtni silliqlash.

B. Ko'targich va aravachalar yig'ilishi

Yuk ko'taruvchi baraban va vites qutisi– silliq ishlash uchun ishlov beriladi; ostida sinovdan o'tkazildi1,25x nominal yuk.

Issiqlikka chidamli{0}tormozlar– Xavfsiz ushlab turish uchun ikki-disk yoki elektromagnit tormozlar.

Choynak ilgagi va xavfsizlik mandali- Soxta va ultratovushli yoriqlar uchun sinovdan o'tgan.

C. Yuk mashinalarining oxiri va uchish-qo'nish yo'lagi tizimi

G'ildirak va temir yo'llarga ishlov berish– Uzoq umr ko'rish uchun qattiqlashtirilgan po'lat g'ildiraklar.

Haydovchi motorlar va reduktorlar- bilan jihozlanganto'ntarishga qarshi-mexanizmlarog'ir yuklar uchun.



4. Elektr va boshqaruv tizimi integratsiyasi

Festoon/Conductor Bar tizimi– Uchish-qo‘nish yo‘lagi bo‘ylab elektr ta’minoti uchun.

O'zgaruvchan chastotali drayverlar (VFD)– Bir tekis tezlikni boshqarish va energiya samaradorligi uchun.

Xavfsizlik sxemalari- Haddan tashqari yuk datchiklari, cheklov kalitlari va favqulodda to'xtash.

Operator boshqaruvlari– kulon, idishni yokimasofaviy/avtomatlashtirilgan tizimlar.



5. Yuzaki ishlov berish va korroziyadan himoya qilish

Qumlash (SA 2,5 daraja)- Zangni yo'qotadi va bo'yoqning yopishishini yaxshilaydi.

Yuqori-Temp Bo'yoq/Qoplama– Ruxga-boy astar + issiqlikka chidamli{2}}paket (2. gacha).800 daraja).

Kritik komponentli izolyatsiya– ilgaklar va arqonlarga keramik tolalar yoki o‘tga chidamli qoplamalar.



6. Yig'ish va sinovdan o'tkazish

A. Yig‘ishdan oldingi-tekshiruvlar

Guruchlar, trolleybuslar va oxirgi vagonlarni o'lchovli tekshirish.

Uchish-qo'nish yo'lagi relslari va kran yo'llarini tekislash.

B. Yuklash sinovi (ISO 4310 / GB standartlariga muvofiq)

Yoʻq-Yuklash testi– Dvigatel, tormoz va sayohat funksiyalarini tekshiradi.

Statik yuk sinovi – 1,25x nominal quvvat10+ daqiqa.

Dinamik yuk testi – 1,1x nominal quvvattakroriy harakatlar bilan.

Favqulodda tormoz sinovi– Ishlamay qolgan-xavfsiz mexanizmlarni tekshiradi.

C. Issiqlikka chidamliligini tekshirish (quyuv kranlari uchun)

Simulyatsiya qilingan yuqori harorat taʼsir qilish-(agar kerak boʻlsa).



7. Qadoqlash va yetkazib berish

Demontaj (agar kerak bo'lsa)– Katta kranlar uchun butlovchi qismlar alohida jo‘natiladi.

Korroziyaga qarshi -qadoqlash– VCI plyonkasi yoki xorijga tashish uchun qurituvchi.

Hujjatlar– Qo‘llanmalar, sinov hisobotlari va sertifikatlar (CE, ISO, GOST va boshqalar).



8. Oʻrnatish va ishga tushirish (-Saytda)

Uchish-qo'nish yo'lagini tekislash va kranni qayta yig'ish.

Yakuniy yuk sinovi va operatorni o'qitish.

Seminar ko'rinishi:

Kompaniyada uskunalarni boshqarishning intellektual platformasi oʻrnatildi, 310 ta ishlov berish va payvandlash robotlari toʻplami (toʻplami) oʻrnatildi. Reja tugagandan so'ng, 500 dan ortiq to'plamlar (to'plamlar) bo'ladi va uskunalar tarmog'ining tezligi 95% ga etadi . 32 payvandlash liniyalari foydalanishga topshirildi, 50 ta o'rnatish rejalashtirilgan va butun mahsulot liniyasini avtomatlashtirish darajasi 85% ga yetdi.
