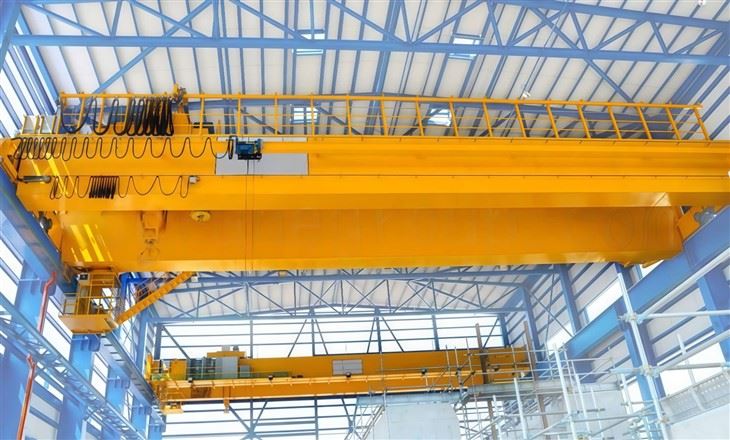

20T LH er-xotin to'sinli ko'prikli kranli ko'taruvchi trolleyli ko'prikli kran

LH ikki qavatli ko'prikli kranning asosiy xususiyatlari:

Yuk ko'tarish mexanizmi

Yuklarni ko'tarish va tushirish uchun elektr ko'targich (sim arqon yoki zanjir) bilan jihozlangan.

Umumiy imkoniyatlar oralig'i1 tonnadan 550 tonnagachayoki undan ko'p.

Ko'prik to'sinli tuzilmasi

Yagona to‘sinli (QD turi): Xarajat-samarali, engil va oʻrta yuklarga-toʻgʻri keladi (~20 tonnagacha).

Ikki to‘sinli (QE turi): Yana mustahkam, ogʻir yuklarni koʻtarishda (20 tonnadan ortiq)-ishlatiladi.

Sayohat mexanizmi

Kran bo'ylab harakatlanadiuchish-qo'nish yo'lagi nurlariqurilish ustunlariga yoki qo'llab-quvvatlovchi tuzilmalarga o'rnatiladi.

Yuk mashinalarini tugatishg'ildiraklar bilan bo'ylama harakatga imkon beradi (kran harakati).

Ko'taruvchi trolleybus ko'prik bo'ylab gorizontal harakat qiladi (o'zaro harakat).

Quvvatlantirish manbai

Ishlaydi3 fazali AC quvvati(380V, 415V, 480V va boshqalar mintaqaga qarab).

Quvvat orqali etkazib beriladifeston tizimi, simi makaralari yoki o'tkazgich majmuasi.

Boshqarish tizimi

Kulon boshqaruvi (tugmacha-bosish): Operator kranni osilgan boshqaruv qutisi orqali boshqaradi.

Radio masofadan boshqarish pulti: Moslashuvchanlik uchun simsiz ishlash.

Kabinani boshqarish: Og'ir{0}}va yuqori aniqlikdagi ilovalar uchun operator kabinada o'tiradi.

Xavfsizlik xususiyatlari

Haddan tashqari yuk himoyasi(chegara kalitlari).

Favqulodda to'xtatish tugmalari.

To'qnashuvga qarshi-tizimlar(bir nechta kranlar uchun).

Yuk ko'tarish va harakatlanish uchun chegara kalitlari.



Boshqa kran turlari bilan taqqoslash

Xususiyat	QC tepalik krani	Gantry Crane	Yelkali kran
Mobillik	Uchish-qo'nish yo'lagida o'rnatilgan	Yerda harakatlanuvchi	Ruxsat etilgan/aylanuvchi
Qoplash	To'liq ustaxona oralig'i	Oyoqlar bilan cheklangan	Kichik maydon
Yuklash quvvati	550+ tonnagacha	500 tonnagacha	20 tonnagacha
Narxi	O'rtacha	Yuqori (katta uchun)	Past



Yuk ko'tarish quvvati5 – 50 tonna (og‘ir yuklar uchun 100+ tonnagacha)
Oraliq10-35 metr (sozlanishi mumkin)
Ko'tarish balandligi10-30 metr
Ish vazifasi sinfiA6 (og'ir yuk) yoki A7 (og'ir yuk)
Ishlash tezligi -Yuk ko'tarish: 5 – 20 m/min
                              -Trolleyda sayohat: 20 – 45 m/min
                              -Kranning sayohati: 30 - 60 m / min

Kuchlanishi380V/50Hz yoki 480V/60Hz (3 fazali)
Himoya darajasiIP55 (chang/suvga-bardoshli)
Xavfsizlik asboblariHaddan tashqari yuk cheklovchi, favqulodda to'xtash, chegara kalitlari, to'qnashuvning oldini olish.

A LH ikki to'sinli ko'prikli kranyuklarni xavfsiz va samarali ko'tarish va harakatlanishini ta'minlash uchun birgalikda ishlaydigan bir nechta asosiy mexanik va elektr komponentlardan iborat. Quyida uning asosiy tarkibiy qismlarining batafsil taqsimoti keltirilgan:



1. Ko'prik to'sig'i (Asosiy yuk-ko'taruvchi tuzilma)

Yagona to‘sinli (QD turi): Engilroq yuklar uchun (~20 tonnagacha) bitta quti-bo'lim yoki I- nur.

Ikki to‘sinli (QE turi): Og'irroq yuklar uchun (20+ tonna) ikkita parallel to'sinlar yaxshi barqarorlikni ta'minlaydi.

Yakuniy yuk mashinalari: Kranning uchish-qo'nish yo'lagi relslari bo'ylab harakatlanishini ta'minlaydigan to'sinning har ikki uchida joylashgan g'ildirakli birikmalar.

2. Yuk ko'tarish mexanizmi

Elektr ko'targich(sim arqon yoki zanjirli ko'taruvchi):

Dvigatel: Yuk ko'tarish harakatini quvvatlaydi (odatda AC yoki DC).

Baraban yoki zanjir tishli: Ko'taruvchi vositani shamollaydi/echadi.

Tel arqon/zanjir: Yukni ilgak yoki boshqa biriktirma orqali ko'taradi.

Kanca bloki: Yukni ushlab turadigan yig'ish (aylanuvchi kancani o'z ichiga olishi mumkin).

Tormoz: Yukni xavfsiz to'xtatish va ushlab turishni ta'minlaydi.

3. Trolley (ko‘targichni to‘sin bo‘ylab olib yuradi)

Trolley ramkasi: Ko'targichni qo'llab-quvvatlaydi va to'sin bo'ylab harakatlanadi.

Trolley g'ildiraklari: Guruchning pastki gardish yoki relslarida rulon.

Trolley haydovchi dvigateli: Oʻzaro{0}}sayohat harakatini (chap/oʻng harakat) quvvatlaydi.

4. Uchish-qo‘nish yo‘lagi tizimi (Kran harakatini qo‘llab-quvvatlaydi)

Uchish-qo'nish yo'lagi nurlari: Bino ustunlariga yoki mustaqil tayanchlarga o'rnatiladi.

Uchish-qo'nish yo'laklari: Kran harakatini boshqaring (odatdaPFC, I-nur yoki kvadrat relslar).

Ray qisqichlari: Ishlamayotganda kranni mahkamlang (ixtiyoriy).

5. Sayohat mexanizmi (Kran harakati)

Haydovchi motorlar: Kranning uzunlamasına harakatini quvvatlang (uchish-qo'nish yo'lagi bo'ylab).

G'ildiraklar va o'qlar: To'g'ri sayohat qilish uchun oxirgi yuk mashinalariga o'rnatilgan.

Buferlar/amortizatorlar: Kran chegaraga yetganda zarbani kamaytiring.

6. Elektr va boshqaruv tizimi

Quvvatlantirish manbai:

Festoon tizimi(surma simi izlari).

Kabel g'altak(uzoq{0}}sayohat kranlari uchun).

Supero'tkazuvchilar panjaralari(og'ir{0}}ilovalar uchun).

Boshqarish qurilmalari:

Pendant nazorati(qo'lda bosiladigan{0}}tugma stantsiyasi).

Radio masofadan boshqarish pulti(simsiz ishlash).

Kabinani boshqarish(operator kabinalari uchun).

Limit kalitlari:

Yuk ko'tarish chegarasi kaliti(ortiqcha{0}}ko'tarishning oldini oladi).

Sayohat chegarasini o'zgartirish(qo'nish yo'lagi uchlarida kranni to'xtatadi).

O'zgaruvchan chastotali haydovchi (VFD): Bir tekis tezlikni boshqarish uchun (ixtiyoriy).

7. Xavfsizlik komponentlari

Haddan tashqari yuk cheklovchi: Nominal quvvatdan ortiq ko'tarishning oldini oladi.

Favqulodda to'xtatish tugmasi: Bir zumda quvvatni uzadi.

Toʻqnashuvga qarshi-tizim: Bir hududda bir nechta kranlar uchun.

Ogohlantirish qurilmalari: Ogohlantirishlar uchun signal yoki mayoq.

8. Qo'shimcha aksessuarlar

Magnit ko'taruvchi(po'lat plitalar uchun).

Paqirni oling(ko'mir, qum kabi quyma materiallar uchun).

Kran tarozilari(ko'tarish paytida tortish).

Kran kameralari(koʻr{0}}nuqtalarni kuzatish uchun).

Eskiz

Asosiy texnik





LH tipidagi ko'prikli kranlar (elektr ko'prikli kranlar) samaradorligi, ishonchliligi va ko'p qirraliligi tufayli sanoat va qurilish sharoitida keng qo'llaniladi. Mana ularning asosiy afzalliklari:

1. Yuqori yuk ko'tarish quvvati va ko'tarish samaradorligi

dan yuklarni ko'tara oladi1 tonnadan 550+ tonnagacha, ularni turli sanoat tarmoqlari uchun mos qilish.

Qo'lda ko'targichlar yoki forkliftlarga qaraganda tezroq ko'tarish va harakatlanish.

2. Keng qamrov va moslashuvchanlik

Yuklarni siljitadigorizontal (uchish-qo'nish yo'lagi bo'ylab)vavertikal (ko'tarish).

Ruxsat etilgan kranlardan farqli o'laroq, butun ish joyini qoplashi mumkin.

3. Energiya-Samarali va iqtisodiy-Samarali

Elektr bilan ishlash dizel kranlari bilan solishtirganda yoqilg'i xarajatlarini kamaytiradi.

Mobil kranlarga nisbatan past texnik xizmat ko'rsatish.

4. Xavfsiz va ishonchli ishlash

bilan jihozlanganortiqcha yuk himoyasi, chegara kalitlari va favqulodda tormozlar.

Qo'l mehnati xavfini kamaytiradi (forkliftlarga qaraganda kamroq baxtsiz hodisalar).

5. Moslashuvchan konfiguratsiyalar

mavjudbitta to'sinli (QD turi, engilroq yuklar)yokiikki to‘sinli (QE turi, og‘ir{0}}).

O'rnatish mumkinmagnitlar, tutqichlar yoki maxsus ilgaklarturli materiallar uchun.

6. Silliq va aniq nazorat

O'zgaruvchan chastotali drayverlar (VFD)silliq tezlashtirish/sekinlashuvga ruxsat bering.

uchun variantlarkulon boshqaruvi, masofadan boshqarish pulti yoki kabinaning ishlashi.

7. Uzoq xizmat muddati

Mustahkam po'lat konstruksiya chidamlilikni ta'minlaydi (to'g'ri parvarish qilingan holda 20+ yil).



LH kranlari deyarli har bir og'ir sanoatda materiallarni qayta ishlash uchun ishlatiladi. Umumiy ilovalarga quyidagilar kiradi:

1. Ishlab chiqarish va yig'ish zavodlari

Harakatlanuvchi xom ashyo (po'lat, quvurlar, mashinalar).

Avtomobil / aerokosmik sanoatda og'ir qismlarni joylashtirish.

2. Chelik va metall sanoati

Ishlov berishpo'lat rulolar, ingotlar va eritilgan metall(maxsus quyish kranlari bilan).

Prokat tegirmonlari va zarb sexlarida yuklash/tushirish.

3. Ombor va logistika

Og'ir yuklarni tarqatish markazlarida yig'ish va tashish.

Yuk mashinalari va konteynerlarni yuklash/tushirish.

4. Elektr stansiyalari va energetika sektori

ga texnik xizmat ko'rsatishturbinalar, generatorlar va transformatorlar.

Atom stansiyalarida yonilg'i tayoqchalari bilan ishlash (ixtisoslashtirilgan kranlar bilan).

5. Qurilish va og'ir muhandislik

Yuk ko'tarishyig'ma beton, po'lat nurlar va qurilish materiallari.

Katta konstruktsiyalarni yig'ish uchun tersanelarda ishlatiladi.

6. Tog'-kon va quyma materiallar bilan ishlash

bilan jihozlanganushlagichlar yoki chelaklarko'mir, ruda va agregatlar uchun.

7. Qog'oz va kimyo sanoati

Katta qog'oz rulolari yoki kimyoviy idishlarni ko'chirish.



A uchun ishlab chiqarish tartibi45 tonnalik ikki toʻsinli koʻprikli krandizayndan yakuniy sinovgacha bo'lgan bir necha asosiy bosqichlarni o'z ichiga oladi. Quyida batafsil{1}}bosqichma-bosqich-koʻrib chiqiladi:

---

1. Dizayn va muhandislik

Yuklash va masofani hisoblash: Kran hajmini (45 tonna), masofani (relslar orasidagi masofa), ko'tarish balandligini va ish aylanishini (FEM/ISO tasnifi) aniqlang.

Strukturaviy dizayn:

Asosiy to‘sinlar (quti-turi yoki truss dizayni)

Oxirgi vagonlar (relslar bo'ylab harakatlanish uchun)

Ko'targich va trolleybus mexanizmi

Elektr va mexanik dizayn:

Dvigatel quvvati, vites qutisi, tormoz va boshqaruv tizimi

Simlar, marjon/radio masofadan boshqarish pulti yoki kabinaning ishlashi

Dasturiy ta'minot va simulyatsiya: Stress testi uchun chekli elementlar tahlili (FEA).

---

2. Materiallarni xarid qilish

Po'lat plitalar va profillar: To'sinlar uchun-yuqori sifatli Q235B/Q345B po'lat.

Elektr komponentlari: Dvigatellar (ko'taruvchi/sayohat), tormozlar, chegara kalitlari va boshqaruv panellari.

Mexanik qismlar: G'ildiraklar, viteslar, sim arqonlar, ilgaklar va podshipniklar.

---

3. Asosiy komponentlarni ishlab chiqarish

A. Ikki to‘sinli yasash

Kesish va payvandlash: aniqlik uchun CNC plazma kesish; to'sinlar uchun avtomatik suv ostida payvandlash (SAW).

Assambleya: To'sinlarni oxirgi aravachalar bilan tekislang va payvandlang.

Portlatish va bo'yash:{0}}zangga qarshi ishlov berish (astar + ustki qoplama).

B. Ko'targich va aravachalar yig'ilishi

Yuk ko'tarish mexanizmi:

45 tonnalik elektr sim arqonli ko'targich (yoki zanjirli ko'taruvchi).

Baraban, vosita, vites qutisi va tormoz majmuasi.

Trolley ramkasi: G'ildiraklar, motorlar va relslarni ishlab chiqarish va o'rnatish.

C. Vagonlarni tugatish

Ramka qurilishi: G'ildirak birikmalari bilan payvandlangan po'lat.

Buferlar va bamperlar: To'qnashuvdan himoya qilish uchun o'rnatish.

---

4. Elektr tizimini o'rnatish

Simlar va boshqaruv elementlari:

Quvvat manbai (3 fazali AC)

To'g'ri ishlash uchun o'zgaruvchan chastotali drayverlar (VFD).

Pendant / masofadan boshqarish tizimi

Xavfsizlik asboblari:

Haddan tashqari yuk cheklovchi

Limit kalitlari (yuqori/pastki harakatlanish)

Favqulodda to'xtash

---

5. Assambleya va integratsiya

Guruchlarni o'rnatish: Oxirgi vagonlarga qo'sh to'sinlarni o'rnating.

Trolley va ko'targichni o'rnatish: Aravachani to‘sinlar orasiga joylashtiring; xavfsiz ko'targich.

Temir yo'lni tekislash: Uchish-qo'nish yo'lagi relslari tekis va parallel bo'lishini ta'minlang.

---

6. Sinov va sifat nazorati

A. Zavod sinovi (jo'natilishdan oldin)

Yoʻq-Yuklash testi: Harakat, tormoz va boshqaruv elementlarini tekshirish uchun kranni yuksiz boshqaring.

Yuklash testi:

Statik test: 10 daqiqa davomida 1,25 × nominal yuk (56,25 tonna).

Dinamik test: Harakatlar bilan 1,1 × nominal yuk (49,5 tonna).

Xavfsizlik tekshiruvlari: Limit kalitlarini, favqulodda to'xtash va ortiqcha yuk himoyasini tekshiring.

B. -Saytda sinov (Oʻrnatishdan keyin)

Mijoz nazorati ostida qayta-yuk testlarini o'tkazing.

---

7. Bo'yash va korroziyadan himoya qilish

Yakuniy qoplama: Ob-havoga-bardoshli boʻyoq (masalan, epoksi rux-boy astar).

Belgilar: Yuk ko'tarish qobiliyati, ogohlantirishlar va ishlab chiqaruvchi ma'lumotlari uchun teglar.

---

8. Qadoqlash va yetkazib berish

Demontaj (agar kerak bo'lsa): Oson tashish uchun.

Qadoqlash: Dengiz / quruqlikdagi yuk tashish uchun suv o'tkazmaydigan o'rash.

---

9. Oʻrnatish va ishga tushirish (-Saytda)

Uchish-qo‘nish yo‘lagi nurlarini tekshirish: To'g'ri hizalanish va mustahkamlikni ta'minlang.

Kranlarni yig'ish: To‘sinlar, ko‘targichlar va elektr tizimlarini qayta yig‘ing.

Yakuniy test: Yuk sinovlari va operatorni o'qitish.

Seminar ko'rinishi:

Kompaniyada uskunalarni boshqarishning intellektual platformasi o'rnatildi, 310 ta komplekt (jamlanma) ishlov berish va payvandlash robotlari o'rnatildi. Reja tugagandan so'ng, 500 dan ortiq to'plamlar (to'plamlar) bo'ladi va uskunalar tarmog'ining tezligi 95% ga etadi . 32 payvandlash liniyalari foydalanishga topshirildi, 50 ta o'rnatish rejalashtirilgan va butun mahsulot liniyasini avtomatlashtirish darajasi 85% ga yetdi.
