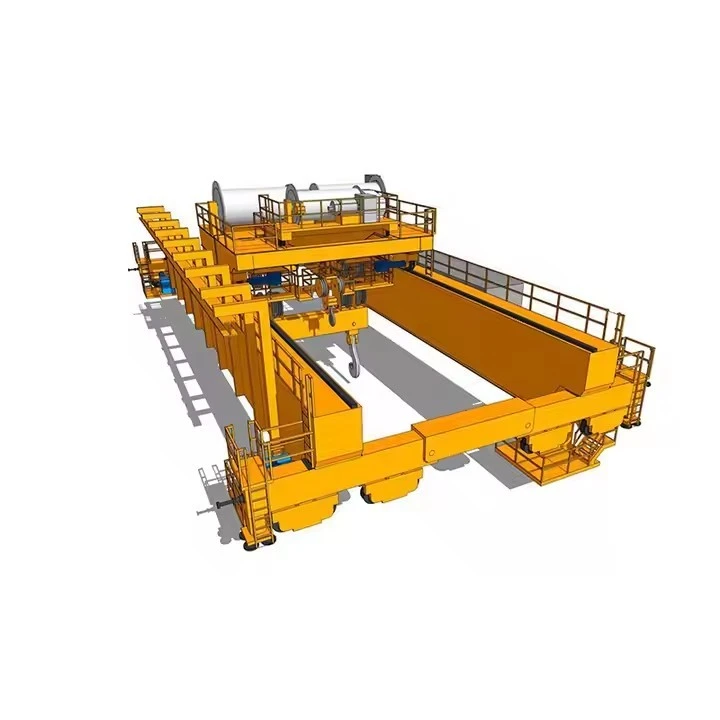

OhC HordAhat Kran

Qo'shimcha kran kranlari (OHC) turlari

Yagona girder haddan tashqari kran

Foydalanishbitta asosiy nur(I-nur yoki balog'um).

Past narx, yorug'lik uchun o'rta yuklarga (1-20 tonna) mos keladi.

Seminarlar va omborxonalar uchun ideal.

Ikki gucherdan ortiqcha kran

FoydalanishIkki parallel bogderlaryuqori quvvat uchun (20 - {1}} tonna).

Yuqori ko'tarish balandligi, og'ir tarmoqlar uchun yaxshiroq.

Qorong'i kran

Ohc-ga o'xshash, lekin davom etadiyer osti relsigi(Kuzovni qo'llab-quvvatlash kerak emas).

Kema uylarida, tashqi ovqatlanish va qurilishda ishlatiladi.

Monoril kran

Abitta sobit yo'l(faqat chiziqli harakat).

Yig'ilishlar va ishlab chiqarish bo'linmalarida keng tarqalgan.

Jib kran

Aaylanadigan qo'lmahalliylashtirilgan ko'tarish uchun.

Aniq materiallarni ko'rib chiqish uchun ustaxonalarda ishlatiladi.



Taqqoslash: Ohc va boshqa kranlar qayerdan foydalanish kerak?

Stsenariy	Ortiqcha kran (OHC)	Qorong'i kran	Jib kran
Eng yaxshisi	Yopiq og'ir ko'tarish	Tashqi \/ mobil ko'tarish	Mahalliylashtirilgan, kichik o'lchovli ko'tarish
Yuklash hajmi	1 - {1} tonna	5 - 1000+ tonna	0. 5-20 tonna
Harakatchanlik	Ruxsat etilgan uchish-qo'nish yo'lagi	Er relslarida harakat qiladi	Ruxsat etilgan yoki aylanadigan
Kerakli joy	Uchish-qo'nish yo'laklarini talab qiladi	Yerga joy kerak	Minimal makon
Narx	O'rtacha darajagacha	Baland	Past



Yadro komponentlari: Pulni, vites qutisi, motor, nasos

Ishlab chiqarilgan joyi: Xenan, Xitoy

Kafolat: 1 yil

Og'irligi (kg): 2000 kg

Video chiquvchi tekshirish: taqdim etilgan

Mashinasozlik to'g'risidagi hisobot: taqdim etilgan

Dizayn: Ikki nur

Samaradorligi: yuqori samaradorlik

Ishlash tezligi: yuqori tezlikda ishlash

Barqarorlik: siljishga qarshi funktsiya

Rang: ixtiyoriy

Quvvat manbai: 110V \/ 220V \/ 380V \/ 440V \/ 440V.

Span: 7. {1}}. 5M





AOrtiqcha kran (OHC)xavfsiz va samarali ko'tarish uchun birgalikda ishlaydigan mexanik, elektr va tarkibiy qismlardan iborat. Quyida barcha asosiy qismlarning batafsil taqsimoti keltirilgan:



1. Strukturaviy tarkibiy qismlar

A. Ko'prik girdersi (asosiy yuk ko'taruvchi tuzilishi)

Yagona girder- Engil yuklar (1-20 tonna) uchun bitta asosiy nur (i-nur yoki quti).

Ikki kishilik girder- og'ir yuk ko'tarish uchun ikkita parallel nur (20 - {2} tonna).

B. Endobve yuk mashinalari (oxirgi tashabbuslar)

Girderning har bir uchida g'ildirakli ramkalar.

Qo'shmoqg'ildiraklar, rulmanlar, motorlar (quvvatli kranlar uchun) va tormozlar.

Kranga o'tishga ruxsat beringUchish-qo'nish yo'lagi relslari.

C. Runway tizimi

Uchish-qo'nish yo'lagi- po'lat nurlari (yugurish yoki kamtarin) kranni qo'llab-quvvatlaydi.

Uchish-qo'nish yo'lagi relslari- Kranda harakatlanadigan po'lat yo'llar (odatda)ASCE, DIN, yoki men nurli rels).

Qavslar va qo'llab-quvvatlaydi- qurilish tarkibi yoki mustaqil ustunlarga relslarni tuzatish.

2. Yuk ko'tarish va harakat komponentlari

A. ko'tarish (ko'tarish mexanizmi)

Elektr tarmog'ini ko'tarish- yorug'lik uchun o'rta yuklarga (1-10 tonna).

Simli arqon ko'tarilishi- og'ir ko'tarish uchun (5 - {{2} tonna).

Quyidagilarni o'z ichiga oladi:

Motor(ko'tarish \/ tushirish uchun).

Vites qutisi(tezlikni kamaytirish).

Baraban yoki sepet(arqon \/ zanjir o'rash uchun).

Tormoz(Xavfsizlik qulfi).

B. Trolley (ko'taruvchi tashuvchisi)

Ko'taradigorizontalgirder bo'ylab.

Quyidagi bo'lishi mumkin:

Qo'lda supurgi trolley(engil yuklar uchun).

Motorli trolley(aniqlik uchun elektr drayver).

C. Drayv mexanizmi (kran harakati uchun)

Ko'prik disklari- uchish-qo'nish yo'lagi bo'ylab butun kranni harakatlantirish uchun motorlar va vites qutilari.

Trolley drayverlari- Trolleyni girder bo'ylab harakatlantirish uchun motorlar.

G'ildiraklar va o'qlar- Tirik sayohat uchun po'lat g'ildiraklar (ko'pincha flepsiyalar bilan).

3. Elektr va boshqarish komponentlari

A. Elektr ta'minoti tizimi

FestEFE tizimi- Quvvat va signallar uchun kabel boshqaruvi (tricking yoki trolleybus).

Ishlovchilar panellari- Tozalash uchun tozalovchi elektr uzatish uchun gulchambarga alternativa.

B. Boshqaruv tizimi

Pendant nazorati- tugmachani bosish stantsiyasini (simli) osib qo'yish.

Radio masofadan boshqarish- simsiz operatsiya (100m gacha).

Kabinani boshqarish- katta kranlar uchun operator taksi.

C. Xavfsizlik moslamalari

Cheklovlar- Harakatning oldini olish (ko'prik, trolleybus, ko'taring).

Ortiqcha yuklash himoyachisi- Xavfsiz quvvatdan tashqari ko'tarilishni bloklaydi.

Favqulodda to'xtatish (elektron bekat)- darhol kuchni qisqartiradi.

Yolg'on to'qnashuv sensori- ko'p kran sozlamalari uchun.

.

4. Ixtiyoriy va aksessuar komponentlari

Kran kabinasi- Og'ir doktorli kranlar uchun yopiq operator stantsiyasi.

Tarozi tizimi- Og'irlikni o'lchash uchun kamerani yuklang.

O'zgaruvchan chastota drayveri (VFD)- Silliq tezlash \/ sekinlashuv.

Magnit yoki vakuum ko'targichlar- po'latdan, shisha va boshqalar bilan ishlov berish uchun

Portlash-dalillarni keltirib chiqaradigan komponentlar- xavfli muhitlar uchun.

5. Ta'minot va tekshirish nazorati ro'yxati

✔ Kundalik tekshiruvlar- sim arqonlar, ilgaklar, tormozlar, cheklovlar.
✔ Hafta \/ oylik- Moylash, g'ildirakni tekislash, elektr aloqalari.
✔ Yillik tekshirish- Tarkibiy yaxlitlik, dog 'sinovi.



Eskiz

Asosiy texnik





Qo'shimcha kranlar sanoat materiallari ishlov berish uchun ko'plab imtiyozlarni taklif etadi, ko'plab tarmoqlarda afzal ko'rgan tanlovni amalga oshiradi:

1. Yuqori yuklash qobiliyati va samaradorligi

Ko'tarish mumkin1 tonnadan 500+ tonnagacha(ikki baravar ko'paygan modellar).

Og'ir yuklar uchun forkliftdan tezroq va samaraliroq.

2. Kosmik optimallashtirish

Ishlaydiqavat darajasi yuqorida, ish joyini ozod qilish.

Hech qanday to'siqlar (bolakra yoki jib kranlaridan farqli o'laroq).

3. Aniq va ravon ishlov berish

O'zgaruvchan chastota drayverlari (VFDS)boshqariladigan tezlashtirish \/ sekinlashuvni yoqish.

Uchun idealAssambleya liniyalari, aniq ishlab chiqarish va tor bo'sh joylar.

4. Chidamlilik va uzoq vaqt xizmat ko'rsatish muddati

Bilan qurilganyuqori navli po'latog'ir operatsiyalar uchun.

Talab qilmoqkamroq texnik xizmat ko'rsatishmobil kranlar bilan taqqoslaganda.

5. Xavfsizlik va mehnat xavfi pasayishi

MinimallashtiradiQo'lda ko'tarish shikastlanishi.

Bilan jihozlanganortiqcha yukni himoya qilish, cheklovlar va favqulodda to'xtash joyi.

6. Turli ehtiyojlar uchun mos keladi

Bilan jihozlanishi mumkinmagnitlar, ushlash yoki vakuum ko'targichlar.

Mavjudportlashning aniq, yuqori harorati va korroziyaga chidamlivariantlar.

7. uzoq muddatda iqtisodiy xarajatlar

Operatsion xarajatlarog'ir yuklar uchun forkliftdan ko'ra.

Energiya tejaydiganElektr modellari mavjud.



Yurtadan kranlar og'ir materiallarni ko'tarish, harakat qilish va joylashtirish uchun sanoat orqali ishlatiladi. Asosiy tarmoqlar quyidagilarni o'z ichiga oladi:

1. Ishlab chiqarish va avtomobilsozlik

Ko'chib o'tishDvigatel bloklari, presslar va yig'ish liniyasining tarkibiy qismlari.

IshlatilganAvtomobil zavodlari, po'latdan uydirish va mashinasozlik.

2. omborxona va logistika

Yuklash \/ tushirishkonteynerlar, paletlar va ommaviy mahsulotlar.

Keng tarqalgantaqsimlash markazlari, portlar va yuk terminallari.

3. Qurilish va og'ir muhandislik

Ishlov berishpo'latdan yasalgan nurlar, beton panellar va oldingi inshootlar.

IshlatilganBridge qurilishi va yirik infratuzilma loyihalari.

4. Elektr stantsiyalari va energetika sektori

Ko'tarishturbinalar, generatorlar va transformatorlartexnik xizmat ko'rsatish paytida.

KritiyYadro, gidro va issiqlik elektr stantsiyalari.

5. Kon va metallni qayta ishlash

TashishXom orol, eritilgan metall va og'ir mashinalar.

IshlatilganShaharlar, yonma-yonlik va konchilik operatsiyalari.

6. kemasilding va aerokospoce

Ko'chib o'tishkema korpuslari, samolyot qanotlari va katta tarkibiy qismlar.

Ichida muhimQuruq doklar va aerokospa ishlab chiqarish.

7. Qog'oz, tsement va kimyo sanoati

Ishlov berishQog'oz qog'oz, tsement sumkalari va kimyoviy idishlar.

Ko'pincha moslashtirilganKorozyonga chidamli paltolar.





1. Buyurtma tasdiqlash va dizayn
Mijoz talablarini ko'rib chiqing (quvvat, qorin, ko'tarish balandligi, atrof-muhit).

Muhandislik jamoasi Dizayndagi dizayn rasmlarini ishlab chiqadi va DIV \/ DIN standartlari asosida 3D modellarini ishlab chiqadi.

Mijoz bilan texnik xususiyatlar, materiallar va etkazib berish jadvalini tasdiqlang.

Yakuniy dizayn bo'yicha mijozning roziligini oling.

2. Mavjud xaridlar
Yuqori sifatli po'lat plitalar, profillar, motorlar, elektr komponentlari va aksessuarlari.

Moddiy guvohliklarni (masalan, po'lat navli, motor xususiyatlarini tekshiring).

Zararni oldini olish uchun xom ashyolarni to'g'ri tekshiring va saqlang.

3. Po'latdan uydirma
CNC mashinalaridan foydalanib, asosiy ishlov berish, oxirgi tashish va avtoulovlar va trolley romlari uchun kesilgan, shakl va mashina va profillar.

Payvandozlik protseduralari (masalan, MIG \/ mag payvandlash) va sertifikatlangan veldas bilan birga payvandlash komponentlarini (masalan, MIG \/ mag payvandlash).

Sifatni tekshirishni ta'minlash uchun payvandlab qo'yilgan ultrasonik yoki magnit zarracha inspektsiyasi kabi zararsiz sinovdan (NDT) bajaring.

4. Asosiy nur assambleyasi
Ikkita qayiqlarni xoch nurlari va mahkamlash bilan to'plang.

Asosiy nur sektsiyalarini aniqlang va payvandlang.

Dizaynli tlanchaklarni qondirish uchun o'lchovli cheklarni o'tkazing.

Sirtni davolash (qumtma va astarli qoplama).

5. Komponent yig'ish
Tugatish vagonini yig'ish, trolley ramka, yuk ko'tarish mexanizmi, motorlar, tormozlar va vites qutilari.

Mexanik tarkibiy qismlarga va silliq ishlash uchun harakatlanuvchi qismlarga mos keladi.

6. Sirtni davolash va bo'yash
Barcha po'lat yuzalarni tozalang (portlash tozalash).

Yuqori sifatli sanoat qoplamalari yoki bo'yoq tizimlarini qo'llang, odatda korroziyaga qarshi plyusli plyusni tugatish bo'yoq (odatda ral ranglar).

To'g'ri quritish va chidamlilikni ta'minlash uchun davolash.

7. Elektr simlari va boshqarish tizimini o'rnatish
Motors, boshqaruv panellari va elektr sekretikasiga muvofiq elektr simlarini o'rnating.

Pendant nazorati, cheklovlar, signallar va sensorlar kabi boshqarish moslamalarini o'rnatish moslamalari.

Kerak bo'lganda plc yoki VFD drayverlarini birlashtirish.

Izolyatsiya qarshiligi va uzluksiz sinovlarni o'tkazish.

8. Dastlabki sinov va sifatni tekshirish
Yuk ko'tarish, trolley sayohatlari va ko'prik sayohatlari uchun yukni olib tashlamang.

Barcha xavfsizlik moslamalarini tekshiring (cheklovlar, ortiqcha yukni himoya qilish, favqulodda vaziyatni aniqlash).

Payvandlar va sirtlarni tugatishni tekshiring.

Hujjat sinov natijalari va tuzatishlar.

9. Tez sinov
FA \/ ISO standartlariga muvofiq yuk sinovini o'tkazing (odatda, baholash hajmi 125%).

Yuk ostida kran xatti-harakatlariga rioya qiling: ko'tarish, tushirish, sayohat qilish harakatlari, tormozlar.

Yozuv natijalarini yozib oling va yukni sinovdan o'tkazish.

10. yakuniy tekshirish va qadoqlash
Yakuniy har tomonlama tekshirish.

Kran kran kran komponentlar transport uchun ishonchli (ayniqsa ehtiyot qismlar ichiga yuborilgan bo'lsa).

Barcha hujjatlarni tayyorlang: qo'llanmalar, sertifikatlar, sinov hisobotlari.

11. Yetkazib berish va o'rnatish
Mijozlar saytiga transport kran.

O'rnatish va ishga tushirish bilan yordam berish yoki nazorat qilish.

Operator o'qitish va xizmat ko'rsatish bo'yicha qo'llanma.

12. Sotishdan keyingi qo'llab-quvvatlash
Texnik xizmat ko'rsatish, ehtiyot qismlarni etkazib berish va texnik yordamni taklif eting.

Mijozlarning qoniqishi va kranlarining ishlashini kuzatib boring.

Seminar ko'rinishi:

Kompaniya aqlli asbob-uskunalarni boshqarish platformasini o'rnatdi va ishlov berish va payvandlash robotlarini 310 to'plam (sett) o'rnatdi. Reja tugagandan so'ng, 500 dan ortiq to'plam (to'plamlar) bo'ladi va uskunaning tarmoq stavkasi 95 foizga etadi. 32 payvandlash liniyalari foydalanishga topshirildi, 50 tasi o'rnatilishi rejalashtirilgan va mahsulotning avtomatlashtirish darajasi 85 foizga etdi.
