Uy qurilishi ko'prigi kranlari

Asosiy xususiyatlar:

Tarmoq dizayni: bo'sh joyni tejash uchun optimallashtirilgan, pastroq ish joyini maksimal darajada oshirish uchun kamroq nomlangan ma'lumotlar mavjud.

Yuqori ishlashi: 1 tonnadan 20 tonnagacha bo'lgan yuklarni ishlov berishga qodir, turli xil vazifalarni amalga oshirishni ta'minlaydi.

Bardoshli qurilish: Uzoq muddatli chidamlilik va xavfsizlikni kafolatlash uchun yuqori sifatli po'lat va aniq muhandislik bilan ishlab chiqarilgan.

Silliq operatsiya: aniq va samarali yuklarni qayta ishlash uchun prokladka ko'taruvchi mexanizmlar bilan jihozlangan.

Moddiy variantlar: Turli xil konfiguratsiyalarda, shu jumladan qo'llanma, elektr va motorli modellarda sizning aniq talablaringizga moslashtirilgan.

Ishlab chiqarilgan joyi: Xenan, Xitoy

Kafolat: 1 yil

Og'irligi (kg): 30000 kg

Video chiquvchi tekshirish: taqdim etilgan

Mashinasozlik to'g'risidagi hisobot: taqdim etilgan

Yuk ko'tarish mexanizmi: sarlavhalar burchining trolleyi

Nazorat usuli: zaminni boshqarish + masofadan boshqarish pulti

Ilova: yuk ko'tarish

Kran xususiyati: yuqori samaradorlik

Rang; moslashtirilgan rang maqbul

Quvvat manbai: 3 bosqich 380v 50hz

Ishning burch: A6

1.Main nuri

Dizayn va tuzilish:

1) Yagona girder konfiguratsiyasi:

Uy qurilishi Breight Cran-ning asosiy nuri bitta gorizontal gorizontal gircontal gorizontal girderdan iborat bo'lib, ularning yuqori girder kranlari bilan solishtirganda sodda va engilroq tuzilishni ta'minlaydi.

2) Material:

Yuqori quvvatli po'latdan (masalan, Q235 yoki Q345) ishlab chiqarilgan, yuklatilgan holda deformatsiyaga chidamlilik va qarshilikni ta'minlash.

3) o'zaro kesma turlar:

I-nur (po'lat girder): Yuk ko'tarish qobiliyatiga mos keladigan engil va tejamkor.

Box Girder: Yuqori yuk ishlab chiqarish quvvatlari yoki uzoqroq chavandozlar uchun ishlatiladigan eng mustahkam, barqarorlik va mustahkamlikni taklif qiladi.

4) Span:

Ariza talablariga qarab, odatda 6 m dan 30 m gacha bo'lgan texnik vositalar.

2. Tizim tizimi

1) elektr ko'tarish:

Elektr cho'qqi - bitta girterga o'rnatilgan asosiy yuklash moslamasi.

Turli turlar:

Wime arqon ko'tarilishi: yuqori ko'tarish quvvatlari va aniqligi uchun ideal.

Zanjir ko'tarilishi: engil yuklar uchun mos keladigan ixcham va tejamkor.

Xususiyatlari:

Yuqori ko'tarish quvvati (odatda 1-20 tonna).

Tezlikni boshqarish variantlari bilan silliq va aniq ko'tarish.

Ko'tarish va ushlab turish paytida yuk tashish uchun tormozlar bilan jihozlangan.

2) trolley:

Trolley ko'kni qo'llab-quvvatlaydi va asosiy nur bo'ylab gorizontal harakatga ruxsat beradi.

Turli turlar:

Monoril trolley: Girderning pastki latanasi bo'ylab harakat qiladi.

Kam boshli trolley: Cheklangan vertikal rasmiylashtirish bilan bo'shliqlar uchun optimallashtirilgan.

Operatsiya:

Uy qurilishi ko'prigi dizayni va arizasiga qarab qo'llanma yoki motorli.

3) Motor va vites qutisi:

Yolg'och va trolley vitboklar bilan birlashtirilgan elektr motorlar bilan quvvatlanadi.

Silliq va aniq harakatlar uchun samarali elektr uzatishni ta'minlaydi.

4) kanca yoki ko'tarish birikmasi:

Gook yoki ixtisoslashgan ko'tarish moslamasi (masalan, magnit yoki ushlash) yukni ushlab turish uchun yuk tashiladi.

Kuch va mustahkamlik uchun yuqori darajadagi qotishma konstruktsiyasining xususiyatlari.

Nazorat tizimi:

Uy qurilishi ko'prik kranini ishlatish uchun pendant nazorati, simsiz masofadan boshqarish pulti yoki idishni o'z ichiga oladi.

Xavfsizlik uchun ortiqcha yukni himoya qilish va favqulodda vaziyatni to'xtatish mexanizmlari mavjud.

3.endingtashish

Dizayn va tuzilish:

1) po'lat qurilishi:

Yuqori darajadagi po'latdan yasalgan, oxirgi arava dinamik yuklarga qarshi va chidamlilikni ta'minlashga mo'ljallangan.

2) engil dizayn:

Tarkibiy yaxlitlikni saqlab, uy qurilishi ko'prik kranining umumiy og'irligini kamaytirish uchun optimallashtirilgan.

3) payvandlangan yoki mustahkamlangan qurilish:

O'rnatishning barqarorligi va qulayligini ta'minlash uchun payvandlash yoki mahkam o'rnashgan birikmalar bilan aniq va yig'ilgan.

4.Crane sayohat mexanizmi

Asosiy xususiyatlar:

1) silliq sayohat:

Tekshirishning aniq-muhandis g'ildiraklari va drayver komponentlari tebranishsiz harakatlanishini ta'minlaydi.

2) O'zgaruvchan tezlikni boshqarish:

Ba'zi tizimlar chastota inverterlarining xususiyatlarini aniqlaydi, operatorlarga aniq joylashishga sayohat tezligini o'zgartirishga imkon beradi.

3) ixcham dizayni:

Sayohat mexanizmi kosmik talablarni minimallashtirish, kosmik talablarni minimallashtirish, uy qurilishi ko'prikning so'nggi tashish mashinasiga o'rnatiladi.

4) Xavfsizlik tizimlari:

Haddan tashqari siqilishning oldini olish uchun ortiqcha yukni himoya qilish.

Favqulodda vaziyatlar davomida tez to'xtash uchun shoshilinch to'xtatish funktsiyalari.

5.troley sayohat mexanizmi

Trolley mexanizmlarining turlari:

1) Qo'lda trolley:

Trolleyni qo'lda tortish yoki itarish orqali boshqariladi.

Engil-disklar uchun mos keladi.

2) Elektr trolley:

Silliq va samarali harakat uchun elektr dvigatel tomonidan quvvatlanadi.

O'rtacha darajadagi operatsiyalar uchun juda mos keladi.

3) past boshliq trolley:

Aniq vertikal rasmiylashtirish muhit uchun maxsus mo'ljallangan.

Maksimal ko'tarish balandligiga imkon beradi.

6.Crane g'ildiragi

1) Material:

Yuqori quvvatli po'latdan yasalgan yoki quyuq po'latdan yasalgan, kiyinish va deformatsiyaga chidamlilik va chidamlilikni ta'minlash. Qattiqlik va uzoq umr ko'rish uchun davolash.

2) g'ildiraklar turlari:

Ikki pog'onali g'ildiraklar:

Ushbu g'ildiraklar uy qurilishi ko'prikni relslarga jalb qilish, buzilishning oldini olish uchun ikkala tomonda ham fleydlar bor.

Yassi g'ildiraklar:

Tashqi temir yo'l-yo'riqli tizimlarda ishlatiladi; Bepul lateral harakatni talab qiladigan aniq arizalar uchun javob beradi.

3) yuk ko'tarish qobiliyati:

Uy qurilishi ko'prigining tuzilishining tuzilishiga va uning operatsion vaznidan statik va dinamik yuklarni boshqarish uchun mo'ljallangan.

4) Tekshiruv:

Silliq rollablanadigan va minimal tebranishni ta'minlash uchun yuqori o'lchovli aniqlik bilan ishlab chiqarilgan. Noto'g'ri kiyish va yirtishni oldini olish uchun.

7.Crane kancasi

1) Material:

Kranli kanca odatda yuqori sifatli soxta po'latdan yasalgan yoki og'ir yuk ostida deformatsiyaga chidamli po'latdan yasalgan, bu og'ir yuklash va charchoqning chidamliligini oshirish uchun po'lat odatda issiqlik va charchoqqa chidamliligini oshirish uchun issiqlik bilan ishlov berish.

2) shakli:

Bitta kanca: Yagona girder kranda odatda ishlatiladigan kanca materiallarni samarali ko'tarish uchun oddiy, ammo samarali dizaynni xususiyatlariga ega. Kanca odatda maksimal kuch va yuk ko'tarish qobiliyati uchun egri yoki trapezoidol shakl bilan bezatiladi.

3) yuk ko'tarish qobiliyati:

Kranda kancalar bir qator yuk ishlab chiqarishni, odatda, 1 tonnagacha yoki undan ko'pgacha, odatda 1 tonnadan 20 tonnagacha yoki dinamik yuklarni, shu jumladan zarba yuklarini xavfsizroq qo'llab-quvvatlash uchun etarlicha kuchli bo'lishi kerak.

8.

Motorsning asosiy turlari:

1) yuk ko'tarish motori:

Yuk ko'tarish mexanizmini ko'tarish va quyi yuklarni olib tashlaydi.

Odatda dizayn, yuk ko'tarish va tezlik talablariga qarab dizayni-qafasni indüks motor yoki dv motorni indüker indüksiyon motor yoki dvigatel.

2) Sayohat motor:

Uchish-qo'nish yo'laklari (gorizontal harakat) bo'ylab kran harakatining kuchlari.

DC Motor (silliq nazorat qilish uchun) yoki motor (katta, yuqori tezlikda kranlar uchun) bo'lishi mumkin.

3) Trolley Motor:

Trolleybus ko'chma mexanizmini boshqaradi, bu asosiy nur bo'ylab ko'tarilishning lateral harakatlanishiga imkon beradi.

Sayohat motoriga o'xshash, u dizayn va ma'lum bir operatsion ehtiyojlarga qarab AC yoki DC motor bo'lishi mumkin.

9.Sound va engil signalizatsiya tizimi va cheklash tugmasi

1) Ovoz va engil signalizatsiya tizimi

Ovoz va engil signalizatsiya tizimi potentsial xavfli holatlarga olib kelishi yoki ma'lum bir operatsion chegaralar yoki undan oshganda yoki undan oshganda ishlayotgan paytda ishlayotganida signalizatsiya qilinadi. Ushbu tizim baxtsiz hodisalarning oldini olishda hal qiluvchi ahamiyatga ega va kran xavfsiz parametrlardan foydalanilishini ta'minlaydi.

2) cheklov

Limitli kalit - bu oldindan belgilangan holatga yoki cheklangan holatga kelganida, kran harakatini to'xtatadigan mexanik yoki elektron qurilma. Cheklovli kalitlar kran, yuk yoki atrofdagi infratuzilmani oldini olish orqali kran va uning operatorlarini ham himoya qilishga yordam beradi.

10.SAFTORETTSIYA ISHLAB CHIQARISH

1) haddan tashqari yukni himoya qilish

Agar yukni ko'tarish yoki muvaffaqiyatsizlikka uchragan yuk ko'tarish dastagidan oshib ketadigan yuklarning kranining oldini oladi.

2) cheklovlar

Krandagi harakatni to'xtatadi, u oldindan belgilangan masofadan tashqari harakatlanishning oldini olish uchun oldindan belgilangan limitga etib boradi.

3) Ovoz va engil signalizatsiya tizimi

Operator va uning atrofidagi xodimlarni g'ayritabiiy ravishda yoki xavfli holatlar bilan bog'liq.

4) Favqulodda vaziyatni o'chirish tugmasi

Favqulodda vaziyatda darhol kranni to'xtatish qobiliyatiga ega bo'lgan operatorni taqdim etadi. Operatorning operatsion holatidan qat'i nazar, darhol bosilganda barcha kran harakatini to'xtatadi.

5) kran tormozlar (ko'tarish va sayohat tormozlari)

Keraksiz harakatning oldini oladi, ayniqsa kranda yoki yuk ko'tarilganda yoki quvvatni kesish paytida, ko'tarilishni to'xtatadi.

6) Xavfsizlik qulfi Kranda kancada

Ish paytida kran ilgakni kranda ilgakdan olishning oldini olishga xalaqit beradi. Kranli kanca xavfsizlik yoki kanca birikmalarini joyiga mahkam ushlaydigan xavfsizlik va qulflash mexanizmi bilan jihozlangan. Bu harakat paytida yukni echib olish xavfini kamaytiradi.

11.Control rejimi

1) Pendantni boshqarish rejimi

Ushbu rejimda kran operatori Kranning harakatini boshqarish uchun pendant nazorati (kabel orqali kabel bilan bog'langan qo'lli qurilma) dan foydalanadi.

2) Radio masofadan boshqarish rejimi

Ushbu rejim operatorga simsiz radio orqali ishlatilgan holda kranni boshqarishga imkon beradi. Qon masofada boshqarilishi mumkin, bu esa operatsiyada ko'proq moslashuvchanlikka imkon beradi.

3) Kabinani boshqarish rejimi

Ushbu rejimda kran operatori kranning o'zi yoki ko'prik tarkibida joylashgan kranda joylashgan boshqaruv kabinasidan kranni nazorat qiladi.

4) Joystik boshqaruv rejimi

Kran kranning turli xil harakatlarni (yuk ko'tarish, sayohat qilish va trolley) boshqaradigan joystik (yoki bir nechta joysticks) orqali boshqariladi.

5) Avtomatik boshqarish rejimi

Kran avtomatik rejimda ishlashi mumkin, u qayta yuklash vazifalari yoki harakat naqshlari uchun oldindan dasturlashtirilgan ko'rsatmalarga amal qiladi.

12.Sketch

1. Xarajat-samarali

Asosiy boshlang'ich investitsiyalar:

Uy qurilishi ko'prigi kranlari qurilish uchun kamroq materiallarni talab qiladi, ularni ikki girdund kranlaridan ko'ra arzonroq qiladi.

Yuk ko'tarilishi to'g'ridan-to'g'ri girtrga o'rnatilgan, qo'shimcha qo'llab-quvvatlovchi tuzilmalarga ehtiyojni kamaytiradi.

2. Engil vazn dizayni

Kamroq tarkibiy yuk:

Kranning engil dizayni binoning tuzilishi yoki uchish-qo'nish yo'lagida kamroq stressni keltirib chiqaradi.

Kosmiklardan optimallashtirilgan foydalanish:

Yagona girder kranlari pastroq fazionga ega bo'lib, vertikal makondan yaxshiroq foydalanishga imkon beradi.

4. Ko'p qirralilik

Arizalarning keng doirasi:

Odatda 1 tonnadan 20 tonnagacha bo'lgan o'rta yuklarga yorug'likni ko'tarish uchun turli sohalarda, shu jumladan ishlab chiqarish, logistika, omborxonalarda va qurilishda foydalanish mumkin.

5. Energiya samaradorligi

Quvvat sarfini pastroq:

Kranning engil dizayni kamroq energiya talab qiladi, natijada elektr energiyasi xarajatlari kamayadi.

Samarali motorlar:

Energiyadan foydalanishni minimallashtirishda energiya tejaydigan energiya tejaydigan motorlar bilan jihozlangan.

1. Ishlab chiqarish sanoati

Foydalanish: Ishlab chiqarish maydonlarida xom ashyo, yarim tayyor mahsulotlar va tayyor mahsulotlarni tashish, ishlab chiqarish liniyalarida ishlov berish va to'qnashuv jarayonlari bo'yicha xom ashyo va tayyor mahsulotlarni tashish.

Industries: Avtomobil, elektronika, to'qimachilik, texnika va boshqa narsalar va boshqalar.

2. omborxona va logistika

Foydalanish: Tovarlarni yuk mashinalaridan yoki saqlash uchun yuklarni yuklash va tushirish, omborxonalar yoki tarqatish markazlarida samarali bo'lgan og'ir narsalar.

Tarmoqlar: chakana, elektron tijorat, logistika markazlari va inventarizatsiya omborlari.

3. Qurilish sanoati

Foydalanish: po'latdan yasalgan buyumlar, beton bloklar va yig'mabonlar kabi qurilish materiallarini ko'tarish va joylashtirish. Qurilish maydonchalarida texnik xizmat ko'rsatish va ta'mirlash vazifalari.

Industries: Qurilish qurilish, ko'prik qurilishi va infratuzilmani rivojlantirish.

4. Ta'minot va ta'mirlash seminarlari

Foydalanish: Tekshirish, ta'mirlash va texnik xizmat ko'rsatishni tekshirish, ta'mirlash va texnik xizmat ko'rsatish uchun og'ir texnika yoki uskunalarni ko'tarish.

Industries: Avtomobillarni ta'mirlash, sanoat jihozlarini ta'mirlash va mashinasozlik markazlari.

5. Po'lat va metall uy-joy

Foydalanish: uydirma, kesish, kesish, egilib, egilish va yig'ish jarayonida.

Sanoat tarmoqlari: po'lat tegirmonlar, metall buyumlar do'konlari va asoslari.

6. Elektr stantsiyalari

Foydalanish: elektr energiyasini ishlab chiqarish tizimlariga texnik xizmat ko'rsatish va ulardan foydalanishda ishlatiladigan uskunalar va materiallar. Turbinalar, transformatorlar va generator kabi og'ir tarkibiy qismlarga ega.

Tarmoqlar: issiqlik, gidroenergetika, yadro va qayta tiklanadigan energiya elektr stantsiyalari.

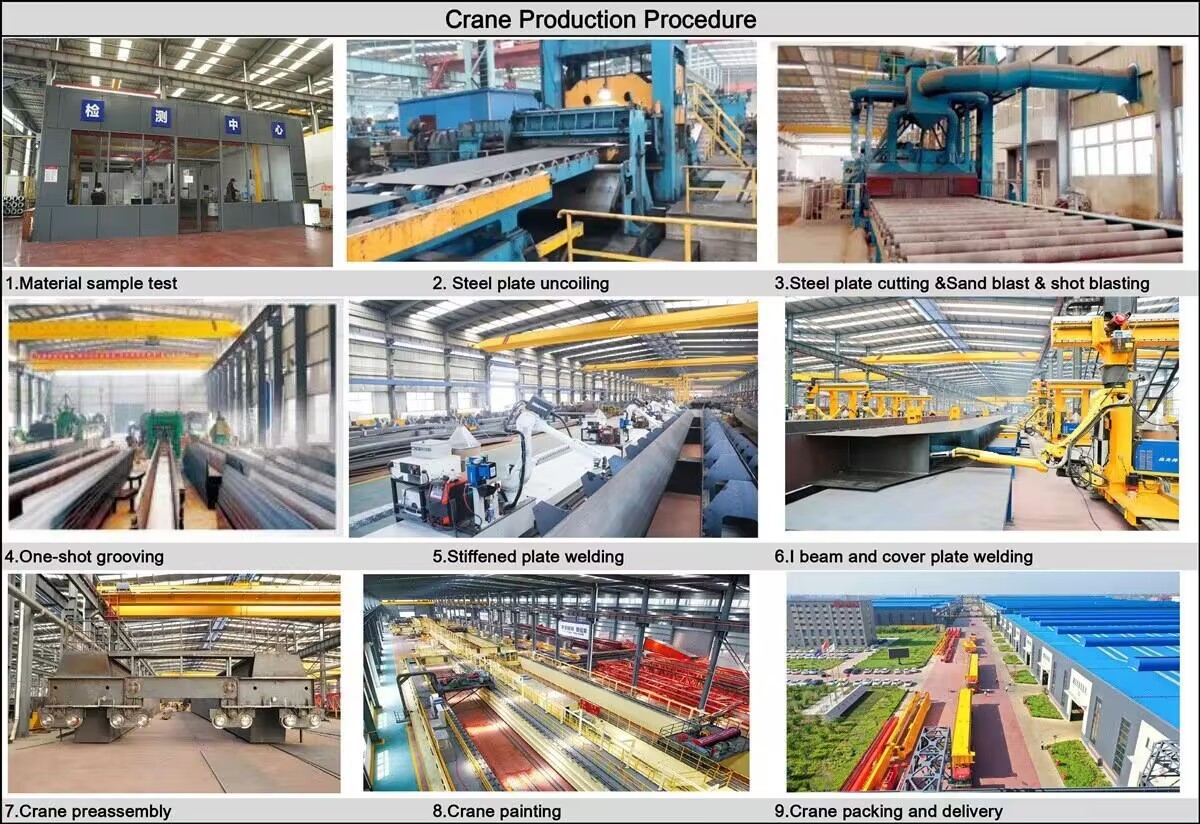

1. Dizayn va muhandislik

Dizaynning xavfsizligi va komponentlari bo'yicha batafsil dizaynni yaratish uchun mijozning tuzilishi va komponentlari bo'yicha batafsil dizaynni yaratish uchun maxsus dasturiy ta'minot va tarkibiy tahlilni yaratish uchun ixtisoslashgan dasturiy ta'minot va tarkibiy tahlil.

2. Materiallarni tanlash va xaridlar

Materialsifikatsiyasi: strukturaviy po'lat, elektr qismlari va mexanik qismlarga o'xshash yuqori sifatli xom ashyo manbai.

Sotuvchi tanlov: Hasts, motorlar, g'ildiraklar, boshqarish tizimlari va boshqa tanqidiy tarkibiy qismlar uchun ishonchli etkazib beruvchilarni tanlang.

3. Asosiy tarkibiy qismlarning uydirmasi

A. Asosiy nur (girder)

Po'latni kesish: CNC mashinalari, lazerli to'garaklar yoki plazma to'lovchilaridan foydalanib, po'lat plitalar va bo'limlarni kesib oling.

Payvandlash: po'lat tarkibiy qismlarini elektr va aniqlikni ta'minlash uchun asosiy girtrni hosil qilish uchun payvandlang. Avtomatik payvandlash mashinalari ko'pincha mustahkamlik uchun ishlatiladi.

Noto'g'ri sinovdan tashqari (NDT): payvandlash sifatini ta'minlash va har qanday kamchiliklarni aniqlash uchun ultrasonik yoki rentgen rezervatini o'tkazing.

B. oxirgi tashabbuslar

Ishlovchiligi: prodondome va dastgohni qayta tashish komponentlari, shu jumladan g'ildirak yig'ish va ulanish plitalari.

Assambleya: g'ildiraklar, osoyishta vagonlar sonini yig'ish.

C. Trolley va ko'tarish

Yuk ko'tarish montaj: Yuk ko'tarish mexanizmini, shu jumladan motor, vites qutisi, baraban, sim ipini va kancani yig'ish.

Trolley ramkasi: Trolley ramkasini tayyorlang va magnit ramkasini yig'ib oling, u asosiy girderning texnik xususiyatlariga mos keladi.

D. Elektr komponentlari

Panel yig'ish: elektr boshqaruv panellarini, shu jumladan aloqalarni, o'rni, o'rni, invertorlarni va ortiqcha yukni himoya qilish tizimlarini tayyorlang.

Simlar: kranda changsiz integratsiya uchun elektr tarkibiy qismlarini simlar.

4. Ishlov berish va sirtni davolash

Tekshiruvning aniq ishlov berish: mashina burg'ulash qismlari, masalan, g'ildirak va motorli moslamalar, aniq moslash va tekislashni ta'minlash.

Sirt prolati: zang, zang, miqyosda va po'lat yuzalardan ifloslanishlarni olib tashlash uchun qotib qolish yoki portlatishni amalga oshirish.

Rassomlik va qoplama: Atrof-muhit sharoitlari va kiyimlaridan kranni himoya qilish uchun korroziyaga qarshi kurash va final paltotiga qo'llang.

5. Majlis

Komponent integratsiyasi: asosiy tuzilishga asosiy girder, tugatish va cho'tchonlar va trolleyni yig'ish.

Boltni siqish: yuqori quvvatli murvat va qulflash mexanizmlari yordamida barcha tarkibiy qismlarni mahkam bog'lang.

Yashashni tekshirish: Girder, oxirgi vagonlarning to'g'ri ishlashini ta'minlang, silliq ishlashni osonlashtirish uchun.

6. Sifatni tekshirish

O'lchamni tekshirish: barcha yo'nalishlar dizaynning xususiyatlariga mos kelishini o'lchash va tekshirish.

Yuk sinovi: Kranni ishonchli ko'tarish va harakat qilishini ta'minlash uchun statik va dinamik yuk sinovlarini bajaring.

Funktsiya Sinov: barcha elektr va mexanik tizimlarni, shu jumladan yuk ko'tarish, trolleylik harakati, kran sayohat va xavfsizlik moslamalari.

Normativ muvofiqlik: Kran, masalan, ISO, FAM yoki OSHA talablariga javob beradigan sanoat standartlariga javob berishini ta'minlash.

7. Qadoqlash va etkazib berish

Transport uchun ajratish: transportni osonlashtirish uchun katta tarkibiy qismlarni (masalan, asosiy girder va oxirgi tashabbuslarni) qismlarga ajratish.

Qadoqlash: Tranzit paytida zararni oldini olish uchun himoya materiallaridan foydalaning, masalan, yog'och qutilar, qabariq o'rash yoki po'latdan yasalgan romlar kabi.

Logistika: manzilga qarab yuk mashinasi, kema yoki temir yo'l orqali mijozning joyiga etkazib berishni tashkil qiling.

8. O'rnatish va ishga tushirish

Saytga tayyorgarlik: O'rnatish maydonini tekshiring va o'rnating, uchish-qo'nish yo'lagi yoki qo'llab-quvvatlovchi tuzilmalarni tayyorlashni ta'minlang.

Kranlar o'rnatish: Girder, oxirgi vagonlarni va trolleyni moslashtirgan saytdagi kran komponentlarini yig'ish.

Ulanish va ulanish: Elektr tizimini ulang va oxirgi simlarni tekshiring.

Komissiya: Cranni ishlab chiqishni ta'minlash uchun oxirgi yuk sinovlari va tizim tekshiruvlarini o'tkazish.

9. Operator o'qitish va topshirish

Ta'lim: Mijoz xodimlari uchun tezkor va xavfsizlik bo'yicha o'qitish.

Hujjatlar: Mijozga qo'llanmalar, sertifikatlar, sertifikatlar va inspektsiyalarni amalga oshirish.

Qo'llash: O'rnatish va ishlashdan qoniqish, mijozga kranni o'z zimmangizga topshiring.
