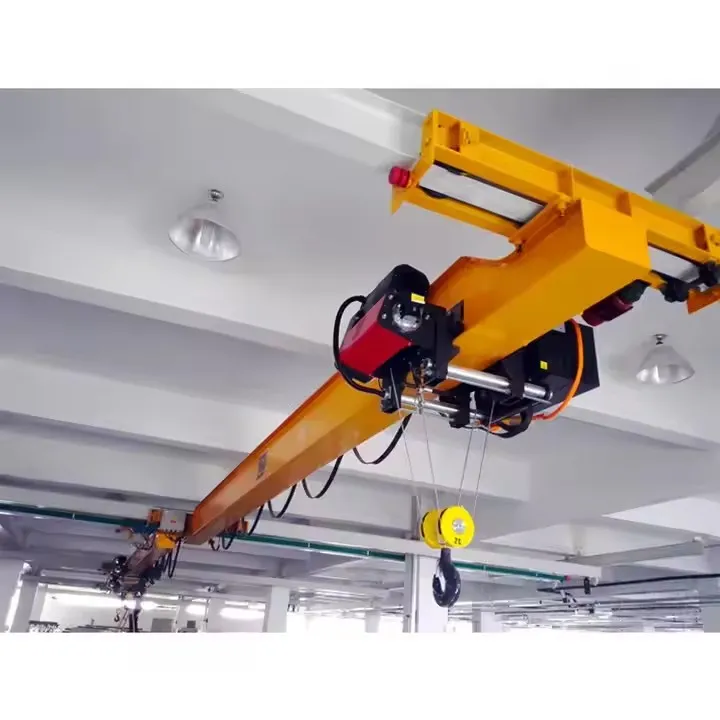

To'xtatib turish Yagona girder haddan tashqari kran

To'xtatib turishning yagona girtrining asosiy xususiyatlari

✔ Dizaynning pasayishi- Kran shiftdan to'xtatilgan uchish-qo'nish yo'lagi nurlarining pastki latanasida yuguradi.
✔ Bo'shliq- Qo'shimcha qo'llab-quvvatlash ustunlari, pol kosmosining zarurati yo'q.
✔ O'rta burchgacha yorug'lik- odatda yuklash uchun ishlatiladi10-15 tonna(tuzilish asosida o'zgaradi).
✔ Modulli va sozlanishi- tartibda o'zgartirishlar kiritilishi mumkin.



Cheklovlar va mulohazalar

⚠ Pastki quvvat- juda og'ir yuklar uchun mos emas (odatda maksimal)10-15 tonna).
⚠ Tomga bog'liq- kuchli xarajatlarni talab qiladi.
⚠ Cheklangan Span- qisqaroq chirish uchun eng yaxshisi (odatda)30 futgachakuchaytirmasdan).



Setetence Yagona girder kranini qachon tanlash kerak?

✅ Past boshMuvoryatorlar.
✅ Mavjud tomning tuzilishiyukni qo'llab-quvvatlashi mumkin.
✅ Byudjet cheklovlari(Yuqoridagi kranlardan past narx).
✅ O'rta burchgacha yorug'likYuk ko'tarish ehtiyojlari (masalan, mashinalar do'konlari, omborlar).



Boshqa kran turlari bilan taqqoslash

O'ziga xos xususiyat	To'xtatib turish Yagona girder	Eng yaxshi girder	Qorong'i kran
Qo'llab-quvvatlash tuzilishi	Shiftga o'rnatilgan	Eng erkin uchish-qo'nish yo'lagi nurlari	Polga oid
Maksimal imkoniyat	1-15 tonna	1-20 tonna	1 - {1} tonna
Boshnoma talabi	Past	O'rtacha darajagacha	Baland
O'rnatish narxi	Pastroq	Yuqori	Eng yuqori
Harakatchanlik	Ruxsat etilgan (lekin ko'chib turuvchi)	Sobit	Ko'chma
Eng yaxshisi	Kam rasmiylashtirish, engil yuklar	O'rta burch	Tashqi \/ og'ir







A to'xtatib turish Yagona girder haddan tashqari kran(shuningdek, deyiladi)Kranda) xavfsiz va samarali materiallarni qayta ishlashni ta'minlash uchun birgalikda ishlaydigan bir nechta muhim qismlardan iborat. Quyida asosiy qismlarining batafsil taqsimoti:



1. Uchish-qo'nish yo'laklari (to'xtatilgan trek)

Funktsiya: Sayohat uchun kran ko'prigi uchun yo'lni beradi.

Turlari:

Standart I-Wells (masalan, S-nurlar yoki W-nurlar)

Yopiq trek (yumshoq ishlash uchun start-starteway)

O'rnatish: Shift \/ tomning tuzilishi bilan to'xtatilganilgaklar, qavslar yoki qisqichlar.

Asosiy xususiyatlar:

Bo'lishi kerakdarajasi va parallelsilliq harakat qilish uchun.

Odatda rivojlanadi30 futgachaqo'shimcha yordamisiz.







2. Ko'prik girder (bitta girter)

Funktsiya: Yoloq va trolleyni olib yuradigan asosiy gorizontal nur.

Qurilish:

Plastinkali i nur

To'qalgan quti girder (og'ir yuklar uchun)

O'rnatish: UlanganOxirgi yuk mashinalariuchish-qo'nish yo'laklari bo'ylab sayr qilish.



3. Oxirgi yuk mashinalari (ko'prikning oxirgi tashablari)

Funktsiya: Ko'prikning to'qnashuv nurlari bo'ylab harakatlanishiga imkon bering.

Tarkibiy qismlar:

Rul(Trek tipiga qarab tekis yoki tekis)

Drayv mexanizmi(motorli kranlar uchun)

Belampollar(tugashni oldini olish uchun tugash to'xtaguncha)



4. ko'tarish va trolley

Funktsiya: Yuk ko'tarish, pasayish va harakatlantiradi, gorizontal ravishda girder bo'ylab.

Turlari:

Elektr tarmog'ini ko'tarish(Yorug'lik \/ o'rta boj uchun umumiy)

Simli arqon ko'tarilishi(og'ir yuklar uchun)

Qo'lda ko'taring(past chastotadan foydalanish uchun qo'llangan)

Trolley:

Motorli yoki surish turi

Girderning pastki lahzasida yuguradi



5. Teksion tizim

Funktsiya: Uchish-qo'nish yo'lagi ostidagi tayanchlarga tayanadi.

Tarkibiy qismlar:

Ilgich novdalari(Istalgan po'lat tayoqlar)

Sozlanadigan qavslar \/ qisqichlar(Hizalani uchun)

Shift tog'lari(Payvandlangan yoki tom yopish bilan mahkamlangan)

6. Elektr tizimi

Tarkibiy qismlar:

Quvvatlantirish manbai: FestEn tizimi, kabelli panellar yoki konduktor panellari.

Boshqaruv: Penantiya stantsiyasi (simli) yoki simsiz masofadan turib.

Xavfsizlik moslamalari: Cheklovlar, ortiqcha yukni himoya qilish, favqulodda to'xtash.



7. Bamperlar va tugash to'xtaydi

Funktsiya: Ortiqcha sayohat qilishdan ko'prik yoki ko'tarilishning oldini oling.

Turlari:

Kauchuk yoki poliuretanli bamperlar

Po'lat to'xtaydi

8. Ixtiyoriy aksessuarlar

Quyidagi kanca qurilmalari(masalan, magnitlar, ushlash, yam-yashil barlar)

Anti-Sirter(aniq yuklash joyi uchun)

Kran tarozi(og'ir yuklar uchun)



Eskiz









Yagona girtrning qo'shimcha kranlari to'xtatib turishning afzalliklari

To'xtatib turish Yagona girder qo'shimcha kran kran kranlari (kranlar identifikatori) bir nechta imtiyozlarni taklif qiladi, ularni aniq sanoat dasturlari uchun ideal qiladi. Asosiy afzalliklar:

1. Kosmik tejash dizayni

Hech qanday tutun bo'lmaydi- Kran shiftdan to'xtatilganligi sababli, bu qo'llab-quvvatlash ustunlarini, pol maydonini ko'paytirishni talab qilmaydi.

Kamroq sarlavha talabi- Baland cheklovlar bilan jihozlar uchun ideal.

2. Xarajat-samarali echim

O'rnatish narxi- engillashtirish uchish-qo'nish yo'lagini qo'llab-quvvatlash inshootlariga ehtiyoj yo'q.

Fondning qisqarishi- Mavjud tom \/ shiftni qo'llab-quvvatlash, fuqaro muhandisligi xarajatlarini tejash.

3. O'rnatish va ko'chirish

Modulyar dizayn- Agar kerak bo'lsa, yangi joyga demontaj qilish va qayta o'rnatilishi mumkin.

Tezroq sozlash- Yuqori yugurish kranidan sodda, chunki u uchish-qo'nish yo'laklarini talab qilmaydi.

4. hali ham unumli

Yorug'lik uchun o'rta yuklarga mos keladi(odatda1-15 tonna).

Silliq operatsiya- Uchish yo'laklari tebranish va aniq harakatni ta'minlash.

5. Ko'p qirrali arizalar

Ishlatilishi mumkinpast darajadagi binolarqaerda kuchli kranlar juda ta'sirsiz.

Mos kelmaydiqo'lda yoki elektr oqqislariva operatsiyada moslashuvchanlikni taklif qilish.

6. Yaxshilangan xavfsizlik va ergonomika

Pol to'qnashuvi xavfi kamayadi(Ustunlar yoki polga o'rnatilgan qo'llab-quvvatlanmaydi).

Ergonomik ishlov berish- Forklift yoki qo'lda ko'tarilish bilan solishtirganda ishchi kuchini kamaytiradi.

To'xtatib turish uchun bitta girder qo'shimcha kranlar

Ushbu kranlar bo'shliqni optimallashtirish va o'rta darajada ko'tariladigan sanoatda keng qo'llaniladi. Umumiy dasturlar quyidagilardan iborat:

1. Ishlab chiqarish va yig'ish liniyalari

Avtomobilsozlik zavodlari- yig'ish liniyalari bo'ylab harakatlanadigan qismlar uchun.

Ishlov berish ustaxonalari- asboblar, qoliplar va komponentlarni qayta ishlash.

2. omborxona va logistika

Yuklash \/ tushirish- paketli tovarlarni taqsimlash markazlariga tashish.

Saqlash moslamalari- Paletlar yoki konteynerlarni qattiq joylarda harakatlantiradi.

3. Ta'mirlash va ta'mirlash do'konlari

Uskunalarga xizmat ko'rsatish- motorlar, generatorlar yoki mashinalar qismlarini ko'tarish.

Samolyot \/ transport vositalariga texnik xizmat ko'rsatish- Cheklangan sarlavhali angarlarda ishlatiladi.

4. Qog'oz va poligrafiya sanoati

Qog'oz roliklari, plitalar va og'ir mashinalar qismlarini ishlatish.

5. Oziq-ovqat va ichimliklar qayta ishlash

Gigienik muhit- Toza xonalar uchun mo'ljallangan zanglamaydigan po'lat parametrlari mavjud.

Shisha \/ qadoqlash liniyalari- ko'chib o'tish xom ashyosi va tayyor mahsulotlar.

6. Kichik ustaxonalar va to'qima bo'linmalar

Metallni qayta ishlash do'konlari- po'lat qandolat, nur va payvandlash moslamalarini ko'tarish.

Yog'ochni qayta ishlash inshootlari- og'ir taxta yoki mebel qismlarini tashish.







1. Dezkorlik va muhandislik
Ishlab chiqarishdan oldingi dizayn:

Muhandislar mijoz talablarini baholaydilar (quvvatni, o'lchamlari, atrof-muhit).

Dizayn batafsil rasmlar, tarkibiy hisob-kitoblar, moddiy xususiyatlar va xavfsizlik xususiyatlarini o'z ichiga oladi.

Komplanme dizayni va simulyatsiya vositalari kran dizaynini yakunlash uchun ishlatiladi.

Tasdiqlash jarayoni:

Dizaynlar muhandislik jamoasi va mijoz tomonidan ko'rib chiqiladi (agar kerak bo'lsa).

Tegishli standartlarga muvofiqligi (ISO, UM, CE va boshqalar) ta'minlanadi.

2. Mavjud xaridlar
Xom ashyo tanlash:

Yuqori kuchli po'lat plitalar (asosiy girder va tarkibiy qismlar uchun).

Shikoyat, g'ildiraklar, g'ildiraklar, o'qlar kabi kalit komponentlari uchun po'lat yoki qotishmali po'lat.

Motorlar, kalitlar, boshqarish panellari kabi elektr qismlari va simlar hosil bo'ladi.

Ixtiyoriy aksessuarlar (masalan, VFDlar, masofadan boshqarish tizimlari) shartlar bo'yicha buyuriladi.

Moddiy sinov:

Barcha materiallar sifatni tekshirish, shu jumladan og'ir sinovlar, qattiqlikni tekshirish va payvandlash tekshiruvi.

Sertifikatlar va moddiy-texnik tatib ko'rish davom etmoqda.

3. Asosiy tarkibiy qismlarning uydirmasi
Asosiy girder:

Yagona girter payvandlangan po'lat plitalardan uydirma.

Girter kesilgan, payvandlangan va aniq xususiyatlarga javob berish uchun ishlov beriladi.

Urug'i buzuvchi bo'lmagan sinov (NDT) yordamida ultrasonik yoki rentgen sinovlari kabi strukturaviy yaxlitlik uchun sinovdan o'tkaziladi.

Oxirgi vagonlar:

Oxirida tashabbuslar payvandlanadi va yig'iladi. Bular uchish-qo'nish yo'lagi relslari bo'ylab sayohat qilishga imkon beradigan tuzilmalar.

Ular o'z ichiga avtoulovlar, g'ildiraklar va vites qutisini o'rnatish nuqtalarini o'z ichiga oladi.

Ko'tarish va trolley:

Yuk ko'tarish birligi (ko'tarish mexanizmi) o'z avtomobil, tormoz tizimi va kanca bilan yig'iladi.

Trolley tizimi girder nuri bo'ylab yukni ko'taradi.

4. Mexanik yig'ish
Asosiy girder va oxirgi tashabbuslar:

Asosiy girter joyiga ko'tariladi va oxirgi vagonlarga kranning asosiy tuzilishini hosil qiladi.

Rullar va o'qlar oxirida uchish-qo'nish yo'lagi bo'ylab harakatlanishiga imkon berish uchun oxirgi tashabbuslar o'rnatiladi.

Sayohat mexanizmi:

Kranda sayohat qilish tizimi o'rnatilgan, bu relslar bo'ylab kranni boshqaradigan motor, uzatgich va boshqaruv tizimlarini o'z ichiga oladi.

Trolley va yukni o'rnatish:

Trolley tizimi girderga o'rnatilgan va ko'tarish mexanizmiga ulangan.

Ilgaklar, sim arqonlari va yuklar barabanlari o'rnatiladi.

5. Elektr va boshqaruv tizimlari
Simlar va ulanish:

Barcha elektr tarkibiy qismlari, shu jumladan motor, boshqaruv paneli, cheklovlar, xavfsizlik signallari va chiroqlar, tizimga ulangan.

Boshqarish tizimini o'rnatish:

Nazorat tizimi, yo pendantni boshqarish yoki masofadan boshqarish (agar ko'rsatilgan bo'lsa) sifatida o'rnatiladi.

O'zgaruvchan chastota drayverlari (VFDS) silliq, boshqariladigan harakat (ixtiyoriy) uchun o'rnatiladi.

Sinov:

Elektr tizimlari tegishli funktsiya, xavfsizlik va standartlarga rioya qilish uchun puxta sinovdan o'tkaziladi.

Elektr izolatsiyasi bo'yicha testlar va boshqarish signalini tekshirish amalga oshiriladi.

6. Sinov va sifat nazorati
Dastlabki sinov:

Kranda mustahkam va statik testlar asosiy funktsiyani tekshirish uchun barcha tarkibiy qismlarda amalga oshiriladi.

Yuk sinovi asta-sekin sinov vaznini ko'tarish bilan amalga oshiriladi

Dinamik sinov:

Kran barcha harakatlar orqali ishlaydi: ko'tarish, uchish-qo'nish yo'lagi va trolley harakati.

Xavfsizlik tizimlari haddan tashqari yukni himoya qilish, cheklovlar va tormoz tizimlari sinchkovlik bilan tekshiriladi.

Sifatni tekshirish:

Dastlabki testlardan so'ng barcha tarkibiy qismlarga javob berish uchun yakuniy inspeksiya o'tkaziladi.

Kran payvandlash, rasmlar, yig'ish va tekislashda nuqsonlar uchun tekshiriladi.

Hujjatlar va sertifikatlash:

Ishlash to'g'risidagi hisobot va muvofiqlikni sertifikatlash hosil qiladi.

Kalitlar parvarishlash kuzatuvi uchun kran raqami qayd etiladi.

7. Rasm va sirtni davolash
Sirt tayyorlash:

Barcha metall yuzalar zang va ifloslantiruvchi moddalarni olib tashlash uchun tozalanadi.

Uzoq umr ko'rish uchun korrozik qoplamalar qo'llaniladi.

Rasm:

Kranda sanoat darajasidagi bo'yoqlar, odatda xavfsizlik uchun yuqori ko'rinishga ega (masalan, sariq yoki to'q sariq) bilan bo'yalgan.

Ob-havoga chidamli bo'yoq tashqi kranlar uchun ishlatiladi.

8. Yakuniy yig'ish va sinov
Assambleya:

Barcha tarkibiy qismlar (motorlar, boshqarish, boshqarish, g'ildiraklar, ilgaklar) yig'iladi va ishonchli mahkamlanadi.

Kran yakuniy konfiguratsiyasida yig'iladi.

Yakuniy yuk sinovi:

Kranda uzluksiz ishlash va yukni to'g'ri ishlashni ta'minlash uchun to'liq yuk hajmi (7 tonna) ostida sinovdan o'tkaziladi.

Ushbu bosqichda kerak bo'lgan har qanday o'zgarishlar amalga oshiriladi.

9. Qadoqlash va etkazib berish
Yuk tashish tayyorlash:

Kranda tashabbus taqsimlanadigan tarkibiy qismlarga ajratilgan (agar kerak bo'lsa) va xavfsiz etkazib berish uchun qadoqlangan.

Assambleya ko'rsatmalari, qo'llanmalar va boshqa zarur hujjatlar taqdim etiladi.

Yetkazib berish:

Kran buyurtmaga qarab to'liq yig'ilgan yoki joylashtirilgan joyda yakuniy yig'ilish uchun etkazib beriladi.

10. saytda o'rnatish va foydalanishga topshirish
O'rnatish:

Kran mijozning saytida, shu jumladan uchish-qo'nish yo'lagi relsi, ko'tarish va boshqaruv tizimlarini ulash.

Yakuniy sinov va o'qitish:

To'lovlar kutilganidek ishlashini ta'minlash uchun joylashtirilgan.

Operatorlar xavfsiz foydalanish, asosiy muammolarni bartaraf etish va texnik xizmat ko'rsatishga o'rgatiladi.





Kompaniya aqlli asbob-uskunalarni boshqarish platformasini o'rnatdi va ishlov berish va payvandlash robotlarini 310 to'plam (sett) o'rnatdi. Reja tugagandan so'ng, 500 dan ortiq to'plam (to'plamlar) bo'ladi va uskunaning tarmoq stavkasi 95 foizga etadi. 32 payvandlash liniyalari foydalanishga topshirildi, 50 tasi o'rnatilishi rejalashtirilgan va butun mahsulotning avtomatlashtirish darajasi yetilib ketdi.
