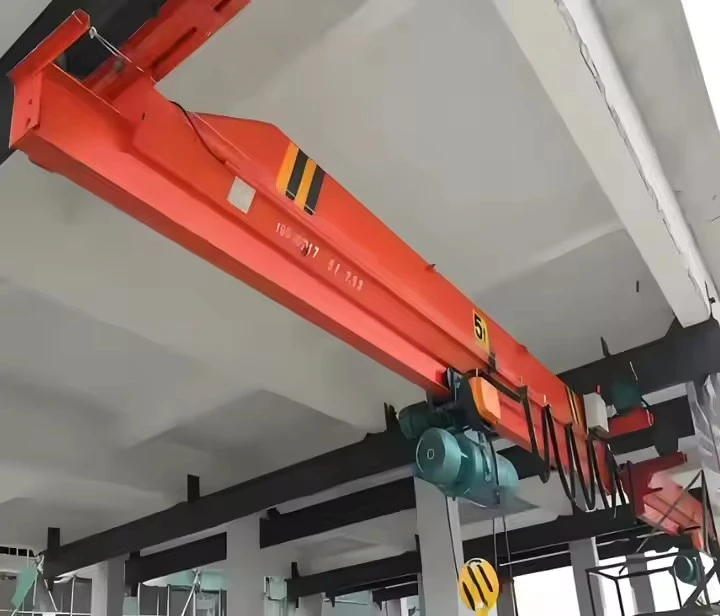

Yagona to‘sinli elektr ko‘taruvchi kran
Mahsulotlar tavsifi
Asosiy xususiyatlar:
✔ Yilni va engil– Maydoni cheklangan ustaxonalar va fabrikalar uchun ideal.
✔ Elektr- quvvatlanadi– Qo‘l mehnati kamaytirilgan holda silliq ishlash.
✔ Oson o'rnatish– Ikki to‘sinli kranlarga qaraganda kamroq konstruktiv yordam talab qiladi.
✔ Narxi-Samarali– Ikki to‘sinli kranlarga nisbatan kamroq boshlang‘ich sarmoya.
Yagona to'sinli elektr kranlarning turlari
(A) Ko'targich turiga qarab
Tel arqonli ko'targich– Yuqori yuk ko‘tarish quvvati (20 tonnagacha), yumshoqroq ishlash.
Zanjirli ko'targich– Yilni, engil yuklarga mos keladi (5 tonnagacha).
(B) Qo'llab-quvvatlash tuzilmasi asosida
Top-Yugurish– Uchish-qo‘nish yo‘lagi to‘sinlari ustiga o‘rnatilgan relslarda harakatlanadi (yuqori sig‘im).
Underhung (Underhong-Running)– Uchish-qo‘nish yo‘lagi to‘sinlarining pastki gardish qismida harakatlanadi (bo‘sh joyni-tejaydi).
(C) Boshqaruvga asoslangan
Pendant nazorati- Simli qo'lda boshqaruvchi.
Radio masofadan boshqarish pulti– Moslashuvchanlik uchun simsiz ishlash.
Kabina-Ishlaydi– Yuqori{0}}aniqlik yoki og‘ir{1}}ilovalar uchun.
Yuk ko'tarish quvvati1 – 20 tonna (moslashtirilgan 50+ tonnagacha)
Oraliq5-30 metr
Ko'tarish balandligi3-30 metr
Yuk ko'tarish tezligi1 – 20 m/min (sozlanishi mumkin)
Trolley tezligi5 – 30 m/min
Kranning sayohat tezligi10 – 60 m/min
Quvvatlantirish manbai380V/415V, 50Hz (3 fazali)
Vazifa klassiFEM A3-A5 (O'rta va og'ir yuk)
Rasmlar va komponentlar
1. Asosiy yuk-Tushuvchi tuzilma
| Komponent | Funktsiya | Material/turi |
|---|---|---|
| Yagona ko'prik to'sinli | Barcha yuklarni ko'taradigan asosiy gorizontal nur | I{0}}prokatli po'lat nur (Q235B/Q345B) yoki payvandlangan quti to'sin |
| Yakuniy yuk mashinalari | To'sinni qo'llab-quvvatlang va bo'ylama harakatni yoqing | Qayta ishlangan g'ildiraklar bilan po'lat ishlab chiqarish |
| Uchish-qo'nish yo'lagi nurlari | Butun kran tizimini qo'llab-quvvatlang | Odatda issiq{0}}prokatlangan H-tayoqlar (masalan, H200×200) |
 |
 |
2. Yuk ko'tarish mexanizmi
| Komponent | Funktsiya | Umumiy spetsifikatsiyalar |
|---|---|---|
| Elektr ko'targich | Vertikal ko'tarish quvvatini ta'minlaydi | - CD/MD tipidagi sim arqonli ko‘targich (1-20t) - Zanjirli ko‘targich (0,5-5 t) |
| Trolley ramkasi | To'sin bo'ylab ko'targichni qo'llab-quvvatlaydi va harakatga keltiradi | Qo'zg'alish mexanizmi bo'lgan temir ramka |
| Trolley g'ildiraklari | Oʻzaro{0}}sayohat harakatiga ruxsat bering | Soxta po'lat g'ildiraklar (Ø200-400mm) |
 |
 |
3. Harakat tizimlari
| Komponent | Funktsiya | Texnik tafsilotlar |
|---|---|---|
| Bridge Drive | Butun kranni uchish-qo'nish yo'lagi bo'ylab harakatlantiradi | - 2x 0,4-5,5 kVt dvigatellar - Vites qutisi nisbati ~31,5:1 |
| Trolley haydovchisi | Ko'targichni to'sin bo'ylab harakatlantiradi | - 0.2-2.2kVt dvigatel - Chastotani boshqarish opsiyasi |
| Sayohat g'ildiraklari | Silliq harakatni yoqing | - Ikki- gardishli dizayn - UG qattiqligi 300-400HB |
4. Elektr tizimlari
| Komponent | Funktsiya | Asosiy xususiyatlar |
|---|---|---|
| Festoon tizimi | Harakatlanuvchi kran uchun quvvat etkazib berish | Mis o'tkazgich panjaralari yoki simi g'altaklari |
| Boshqaruv paneli | Uyning elektr qismlari | IP54 himoyasi, termal ortiqcha yuk o'rni |
| Limit kalitlari | Ortiqcha sayohat qilish-ning oldini olish | Aylanadigan kamera turi yoki yaqinlik sensorlari |
| Pendant stantsiyasi | Operator boshqaruv interfeysi | 8 tugma yoki 12 tugma IP65 darajasida |
5. Xavfsizlik komponentlari
| Komponent | Funktsiya | Standartlar |
|---|---|---|
| Haddan tashqari yuk cheklovchi | Ortiqcha yuklanishni oldini oladi | EN 13155 ga mos |
| Favqulodda to'xtash | Darhol elektr uzilishi | Qizil qo'ziqorin tugmasi |
| Bamperlar | Sayohat chegaralarida ta'sirni qabul qiling | Kauchuk yoki poliuretan |
| Ogohlantirish qurilmalari | Ovozli/vizual ogohlantirishlar | 95 dB signal + strobe chiroq |
.
6. Yordamchi komponentlar
| Komponent | Funktsiya | Eslatmalar |
|---|---|---|
| Kran relslari | To'g'ri sayohat qilish uchun qo'llanma | QU70/QU80 po'lat relslar |
| Rey qisqichlari | To'xtab turganda kranni himoya qiladi | Qo'lda yoki avtomatik |
| Kabel tokchalari | Elektr kabellarini tashkil qiling | Galvanizli po'latdan yasalgan konstruktsiya |
Ta'minotni tekshirish ro'yxati komponentlari
Soqol nuqtalari:
G'ildirak podshipniklari (Li-XB2 moyi)
Vites qutilari (ISO VG 220 moyi)
Tekshirish ob'ektlari:
Kiyish uchun arqon/zanjirlar
Tormoz qoplamasining qalinligi
Elektr kontaktlari
Eskiz
Asosiy texnik
Afzalliklar
1. Narx-samaradorlik
Dastlabki investitsiyalarni kamaytirish(ikki to'sinli kranlardan ~ 30-50% arzonroq)
O'rnatish xarajatlarini kamaytirishengilroq tuzilish tufayli
Minimal poydevor talablari(fuqarolik ishlariga sarflanadigan xarajatlarni tejaydi)
2. Kosmosdan foydalanish samaradorligi
Yilni dizayn(balandligi cheklangan ob'ektlar uchun ideal)
Pastki versiya mavjud(qurilish strukturasini qo'llab-quvvatlash sifatida ishlatadi)
Tor kanca yondashuvi(foydalanish mumkin bo'lgan ish maydonini maksimal darajada oshiradi)
3. Energiya samaradorligi
Elektr bilan ishlashgidravlik tizimlarga qaraganda kamroq quvvat sarflaydi
Regenerativ tormozlashzamonaviy modellarda energiya tiklanadi
O'zgaruvchan chastotali drayverlar (VFD)vosita ish faoliyatini optimallashtirish
4. Operatsion afzalliklari
Yukni silliq va aniq joylashtirish(±10 mm aniqlik)
Jimroq ishlashqo'sh to'sinli kranlar bilan solishtirganda
Oson parvarishlashkirish mumkin bo'lgan komponentlar bilan
5. Moslashuvchanlik
Modulli dizaynquvvatini oshirish imkonini beradi
Bir nechta boshqaruv variantlari(kulon/pult/kabina)
Sozlanishi mumkin bo'lgan oraliq uzunliklari(ba'zi modellarda 35 m gacha)
6. Xavfsizlik xususiyatlari
Integratsiyalashgan ortiqcha yuk himoyasi
Ishlamay-xavfsiz tormozlar(ikki tormoz tizimlari)
Favqulodda to'xtash funktsiyalari(EN 60204 standartlariga javob beradi)
Ilova:
1. Ishlab chiqarish ob'ektlari
Avtomobil zavodlari: Dvigatel/transmissiya yig'ilishi
Mashinasozlik ustaxonalari: Og'ir komponentlar bilan ishlash
Chelik xizmat ko'rsatish markazlari: Bobin va plastinka bilan ishlash
2. Ombor va logistika
Tarqatish markazlari: Konteynerni yuklash/tushirish
Sovuq saqlash: -30 darajadan +40 darajagacha ishlaydi
Paket bilan ishlash: Ixtisoslashgan yuk ko'tarish moslamalari bilan
3. Energiya va energiya sektori
Transformatorga texnik xizmat ko'rsatish(5-20 tonna ilovalar)
Turbina zaliga xizmat ko'rsatishelektr stansiyalarida
Quyosh panellarini ishlab chiqarishchiziqlar
4. Qurilish materiallari bilan ishlash
Prekast beton ishlab chiqarish
Chelik konstruksiyalarni ishlab chiqarish
Qurilish materiallari omborlari
5. Ixtisoslashgan muhitlar
Oziq-ovqat mahsulotlarini qayta ishlash korxonalari: Zanglamaydigan po'latdan yasalgan modellar (IP65)
Bo'yoq do'konlari: Portlashdan himoyalangan-versiyalar
Toza xonalar: Past zarrachalar emissiyasi dizayni
6. Xizmat ko'rsatish uchun ilovalar
Sanoat korxonalarini kapital ta'mirlash
Uskunani o'rnatish / olib tashlash
Ob'ektga texnik xizmat ko'rsatish operatsiyalari
Kranishlab chiqarish tartib
1. Dizayn va muhandislik
Talablarni tahlil qilish: Mijoz ehtiyojlaridan kelib chiqqan holda yuk hajmi, masofa, ko'tarish balandligi, avtomatlashtirish darajasini, boshqaruv rejimini va xavfsizlik xususiyatlarini tasdiqlang.
Strukturaviy dizayn: SAPR dasturidan foydalangan holda bitta to'sinli asosiy to'sinni, so'nggi vagonlarni, trolleybusni va ko'targichni loyihalash.
Elektr va boshqaruv dizayni: PLC dasturlash, motor tanlash, VFDlar, sensorlar, signallar va xavfsizlik blokirovkalarini o'z ichiga olgan boshqaruv tizimining sxemalarini ishlab chiqing.
Simulyatsiya va tasdiqlash: Strukturaviy yaxlitlik uchun FEA (Cheklangan elementlar tahlili) va harakatni boshqarish uchun dinamik simulyatsiyadan foydalaning.
2. Materiallarni xarid qilish
Asosiy nur va komponentlar uchun{0}}yuqori sifatli po‘latdan (Q345B yoki ekvivalenti) manba.
Ishonchli etkazib beruvchilardan motorlar, yuk ko'targichlar, VFDlar, PLClar, chegara kalitlari va signalizatsiya tizimlarini sotib oling.
Barcha komponentlar tegishli sertifikatlar va standartlarga (ISO, Idoralar, GB) javob berishiga ishonch hosil qiling.
3. Asosiy nurni ishlab chiqarish
Chiqib ketish: CNC olov / plazma chiqib ketish mashinalari yordamida o'lchamiga kesilgan po'lat plitalar.
Shakllash: Plitalarni I-tasma yoki quti to‘sinli profilga aylantiring yoki shakllang.
Payvandlash: Flanjlar, to'r va qattiqlashtiruvchi qismlarni payvandlash jarayoni spetsifikatsiyalariga (WPS) rioya qilgan holda payvandlashni bajaring.
Issiqlik bilan ishlov berish: agar kerak bo'lsa, payvandlash deformatsiyasini kamaytirish uchun stressni bartaraf etish.
Ishlov berish: so'nggi vagon va aravachani o'rnatish uchun burg'ulash teshiklari; mashina kran relslari birlashtirilgan bo'lsa.
Tekshirish: Payvand choki sifatini (rentgen yoki ultratovush), oʻlchamlarini va sirtini tekshiring.
4. Vagon va aravachani yig'ish
Ramka ishlab chiqarish: aravachalar va trolleybus ramkalarini kesib oling va payvandlang.
G'ildiraklarni yig'ish: g'ildiraklarni o'rnatish va podshipniklarni o'rnatish; haydovchi dvigatel va vites qutisini yig'ing.
O'rnatish: g'ildiraklarni romlarga ulang va tormoz va cheklov kalitlarini o'rnating.
Sinov: silliq aylanish va yukni ko'tarish uchun g'ildiraklar va tormozlarda statik va dinamik sinovlar.
5. Yuk ko'tarish moslamasi
Trolleyda sim arqon yoki zanjirli ko'targichni yig'ing.
Kanca blokini, xavfsizlik mandalini, yuk cheklovchisini va yuk sensorlarini o'rnating.
Yuk ko'taruvchi vosita, vites qutisi, tormoz va enkoderlarni ulang.
Yuk ko'tarish tezligi, ko'tarish qobiliyati va tormozlash bo'yicha funktsional testlarni o'tkazing.
6. Elektr simlari va boshqaruv tizimi
Dvigatel kabellari, boshqaruv kabellari va aloqa liniyalarini joylashtiring.
PLC, VFD, kontaktorlar va xavfsizlik o'rni boshqaruv kabinetiga o'rnating.
Simli chegara kalitlari, signallar, favqulodda to'xtash va sensorlar.
Avtomatlashtirilgan boshqaruv mantig'i, xavfsizlik blokirovkalari va diagnostika bilan PLC dasturi.
7. Yuzaki ishlov berish
Tozalash: barcha po'lat qismlardan zang, yog 'va qoldiqlarni olib tashlang.
Astar qoplamasi: Korroziyaga qarshi{0}}primerni qo'llang.
Yakuniy bo'yoq: Aşınma va korroziyadan himoya qilish uchun yuqori-bardoshli sanoat bo'yoqlarini püskürtün.
Qattiqlashuv: tugatish sifatini ta'minlash uchun to'g'ri quritish vaqtini bering.
8.-Oʻrnatishdan oldingi sinov
Yoʻq-Yuklash sinovlari: Harakat, tezlik va boshqaruvni tekshirish uchun kran, trolleybus va koʻtargichni yuksiz boshqaring.
Yuk ko'tarish sinovi: Yuk ko'tarish qobiliyati va strukturaning yaxlitligini ta'minlash uchun standartlar bo'yicha nominal yuk sinovini o'tkazing.
Xavfsizlik moslamasini tekshirish: Haddan tashqari yuk cheklovchisi, cheklov kalitlari, favqulodda to'xtash va signallarning ishlashini tekshiring.
Avtomatlashtirishni tekshirish: avtomatlashtirilgan ketma-ketlikni, joylashishni aniqlashning aniqligini va sensorli fikr-mulohazalarni sinab ko'ring.
9. Qadoqlash va jo‘natish
Tashish uchun zarur bo'lsa, qismlarni qismlarga ajrating.
Komponentlarni zangga chidamli-to'ldiruvchi, to'ldirish va xavfsiz qadoqlash bilan himoya qiling.
Hujjatlarni tayyorlang, shu jumladan foydalanuvchi qo'llanmalari, texnik qo'llanmalar va sinov sertifikatlari.
10. Oʻrnatish va ishga tushirish (-Saytda)
Kran komponentlarini mijozning saytida qayta yig'ing.
Kran relslarini tekislang va uchish-qo'nish yo'lagining xavfsiz tuzilishi.
Quvvat va boshqaruv simlarini ulang.
Sensorlarni kalibrlash va avtomatlashtirilgan boshqaruv funktsiyalarini sinab ko'ring.
Operatorlar va texnik xodimlarni o'qitish.
Hujjatlar va sertifikatlarni topshiring.
Seminar ko'rinishi:
Kompaniyada uskunalarni boshqarishning intellektual platformasi oʻrnatildi, 310 ta ishlov berish va payvandlash robotlari toʻplami (toʻplami) oʻrnatildi. Reja tugagandan so'ng, 500 dan ortiq to'plamlar (to'plamlar) bo'ladi va uskunalar tarmog'ining tezligi 95% ga etadi . 32 payvandlash liniyalari foydalanishga topshirildi, 50 ta o'rnatish rejalashtirilgan va butun mahsulot liniyasini avtomatlashtirish darajasi 85% ga yetdi.
