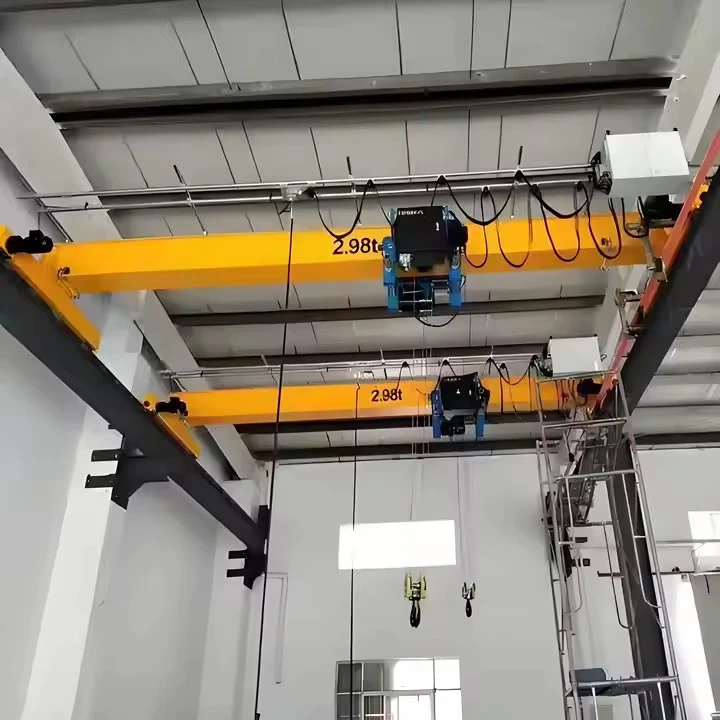

Dastgoh uchun 20t ko'prikli kran



Anustaxona uchun ko'prikli kranxavfsiz va samarali materiallar bilan ishlashni ta'minlash uchun birgalikda ishlaydigan bir nechta mexanik, elektr va tizimli komponentlardan iborat. Quyida abatafsil taqsimotuning asosiy tarkibiy qismlaridan:



1. Strukturaviy komponentlar

A. Ko‘prik to‘sinlari (Asosiy yuk-ko‘taruvchi nur)

Yagona-Girder: Bir nurli (engil/oʻrtacha yuklar uchun-tejamkor).

Ikkita-to‘r: Ikki parallel nurlar (yuqori sig'im, yaxshi barqarorlik).

Material: Payvandlangan po'lat (quti-turi yoki I-nur konstruktsiyasi).

B. Yakuniy yuk mashinalari (oxirgi vagonlar)

Ko'prik panjarasining har bir uchida joylashgan.

bilan jihozlangang'ildiraklar, motorlar va tormozlaruzunlamasına harakat uchun.

Uchish-qo'nish yo'laklari: Kranni sayohat qilish uchun ustaxona ustunlari yoki ship tuzilishiga o'rnatiladi.

C. Uchish-qo'nish yo'lagi tizimi

Uchish-qo'nish yo'lagi nurlari: Kranning harakatini qoʻllab-quvvatlang (odatda I-toʻsinlar yoki quti toʻsinlar).

Temir yo'llar: Kran g'ildiraklarini (tekis-yuqori yoki yivli relslar) boshqaring.

Qavslar va tayanchlar: Uchish-qo'nish yo'lagini bino konstruktsiyasiga mahkamlang.

2. Ko'tarish va ko'tarish komponentlari

A. Yuk ko'tarish moslamasi

Elektr zanjirli ko'targich(0,5-10 tonna) - ixcham, engil yuk uchun ideal.

Tel arqonli ko'targich(5–100+ tonna) – Ogʻir yuklarni koʻtarish.

Dvigatel: AC/DC yoki o'zgaruvchan chastotali haydovchi (VFD) boshqariladi.

Tormoz: Xavfsizlik uchun elektromagnit yoki gidravlik.



B. Trolley yig'ish

Ko'prik panjarasi bo'ylab gorizontal harakatlanadi.

Trolley ramkasi: Ko'targichni qo'llab-quvvatlaydi.

Trolley g'ildiraklari va haydovchi dvigatel: Kesish{0}}sayohatni yoqadi.

Reduktor vites qutisi: Tezlikni boshqaradi.

C. Ilgak bloki va ko'taruvchi aksessuarlar

Kanca: Oson yukni biriktirish uchun burama.

Kishanlar, slinglar yoki qo'shimchalar(maxsus yuklar uchun).

3. Drayv va harakat tizimlari

A. Bridge Travel Drive

Sayohat motorlari: Quvvat uchish-qo'nish yo'lagi relslari bo'ylab uzunlamasına harakatlanish.

G'ildiraklar va o'qlar: Silliq harakat uchun podshipnikli po'lat g'ildiraklar.

Buferlar va bamperlar: Sayohat chegaralarida to'qnashuvning oldini oling.

B. Trolley sayohat haydovchisi

Trolley motori: Ko'targichni to'sin bo'ylab harakatlantiradi.

Qo'llanma roliklar: Aravachani tekis holatda saqlang.

4. Elektr va boshqaruv tizimlari

A. Elektr ta'minoti

Festoon tizimi(kabel aravachasi) yokiSupero'tkazuvchilar panjaralari(quvvat/ma'lumotlarni uzatish uchun).

Asosiy o'chirish tugmasi: Favqulodda quvvatni uzish.

B. Boshqaruv paneli va Operator interfeysi

Pendantlarni boshqarish stantsiyasi(qoʻlda ishlash uchun-tugmachani bosing).

Radio masofadan boshqarish pulti(simsiz ishlash).

PLC (Programmable Logic Controller)– Avtomatlashtirilgan kranlar uchun.

C. Sensorlar va xavfsizlik qurilmalari

Limit kalitlari(ortiqcha{0}}sayohat qilishning oldini oladi).

Haddan tashqari yuk himoyasi(agar yuk sig'imdan oshsa, quvvatni kesadi).

Toʻqnashuvga qarshi-tizim(bir nechta kranlar uchun).

Favqulodda to'xtatish tugmasi(zudlik bilan o'chirish).

.

5. Xavfsizlik va yordamchi komponentlar

A. Tormoz tizimlari

Yuk ko'taruvchi tormoz: Yukning sirpanishini oldini oladi.

Sayohat tormozlari: Kran/trolleybus harakatini to'xtatadi.

B. Yoritish va signalizatsiya

Ogohlantirish signali va signal(ovozli/vizual ogohlantirishlar).

Ish joyini yoritish(ko'rish uchun).

C. Soqol tizimi

Avtomatik moylash(tishli g'ildiraklar, podshipniklar uchun).

6. Seminarlar uchun ixtiyoriy xususiyatlar

Portlashdan himoyalangan{0}motorlar(xavfli muhit uchun).

O'zgaruvchan chastotali drayverlar (VFD)– Bir tekis tezlanish/sekinlashuv.

Tarozi tizimi(vazn o'lchash uchun yuk xujayrasi).

Anti-Sway texnologiyasi(aniq joylashishni aniqlash uchun).



Eskiz



Asosiy texnik



Ustaxonalarda ko'prikli kranlarning asosiy afzalliklari

✅ Fazoni optimallashtirish

Vertikal yuqori bo'shliqdan foydalanadi, boshqa operatsiyalar uchun zamin maydonini bo'shatish.

Hech qanday to'siq yo'qforklift harakati yoki polga oʻrnatilgan-uskunalar kabi.

✅ Hosildorlik va samaradorlikni oshirish

Tezroq yuk harakatiqo'lda ko'tarish yoki forkliftlarga qaraganda.

Materiallarga ishlov berish vaqtini qisqartiradiyig'ish liniyalarida va ishlab chiqarish maydonlarida.

Silliq va aniq joylashishni aniqlashishlov berish, payvandlash va yig'ish uchun.

✅ Ishchilar xavfsizligini oshirish

Qo'lda ko'tarishni bartaraf qiladi, kuchlanish jarohatlarini kamaytirish.

Baxtsiz hodisalar xavfini kamaytiradi(masalan, forkliftning to'qnashuvi, tushgan yuk).

Haddan tashqari yuk himoyasi va favqulodda tormozmuvaffaqiyatsizliklarning oldini olish.

✅ Narxi-Samarali va arzon texnik xizmat

Uzoq umrminimal parvarishlash bilan (forkliftlarga nisbatan).

Kamroq mehnat xarajatlari(ko'tarish uchun kamroq ishchi kerak).

Energiya{0}}tejamkor motorlar(ayniqsa VFD boshqaruvlari bilan).

✅ Ko'p funksiyalilik va moslashtirish

Turli xil yuklarga moslashish(kichik qismlardan og'ir mashinalargacha).

Bir nechta boshqaruv variantlari(kulon, masofaviy yoki to'liq avtomatlashtirilgan).

Boshqa ustaxona jihozlari bilan birlashtirilishi mumkin(konveyerlar, CNC mashinalari).



🏭 Metall ishlab chiqarish va payvandlash sexlari

Harakatlanuvchi po'lat plitalar, nurlar va quvurlarkesish/payvandlash uchun.

Katta ishlab chiqarilgan tuzilmalarga ishlov berishaniqlik bilan.

🚗 Avtomobil va mashinasozlik ustaxonalari

Dvigatellar, transmissiyalar va shassilarni ko'tarishyig'ish paytida.

Og'ir komponentlarni joylashtirishishlov berish markazlarida.

⚙️ CNC va dastgohlar do'konlari

Og'ir ish qismlarini yuklash/tushirishstanoklarga, tegirmonlarga va presslarga.

Kalıplar va qoliplarga ishlov berishasboblar va qoliplar do'konlarida.

📦 Ombor va logistika

Paletli tovarlar yoki mashinalarni ko'chirishsaqlash joylarida.

Yuklash/tushirish yuk mashinalarilogistika markazlarida.

🔧 Texnik xizmat ko'rsatish va ta'mirlash ob'ektlari

Sanoat uskunalarini ko'tarishxizmat ko'rsatish uchun.

Og'ir motorlar, nasoslar va generatorlar bilan ishlash.

🏗️ Qurilish va ogʻir texnika ustaxonalari

Buldozerlar, kranlar va ekskavatorlarni yig'ish.

Katta strukturaviy komponentlarni ko'chirish.

⚡ Elektr stansiyalari va energiya sektori

Turbinalar, transformatorlar va generatorlar bilan ishlash.

Og'ir elektr jihozlariga texnik xizmat ko'rsatish.



1. Dizayn va muhandislik
Talablarni tahlil qilish: Mijoz ehtiyojlaridan kelib chiqqan holda yuk hajmi, masofa, ko'tarish balandligi, avtomatlashtirish darajasini, boshqaruv rejimini va xavfsizlik xususiyatlarini tasdiqlang.

Strukturaviy dizayn: SAPR dasturiy ta'minotidan foydalangan holda bitta to'sinli asosiy nurni, oxirgi vagonlarni, trolleybusni va ko'targichni loyihalash.

Elektr va boshqaruv dizayni: PLC dasturlash, motor tanlash, VFDlar, sensorlar, signallar va xavfsizlik blokirovkalarini o'z ichiga olgan boshqaruv tizimining sxemalarini ishlab chiqing.

Simulyatsiya va tasdiqlash: Strukturaviy yaxlitlik uchun FEA (Cheklangan elementlar tahlili) va harakatni boshqarish uchun dinamik simulyatsiyadan foydalaning.

2. Materiallarni xarid qilish
Asosiy nur va komponentlar uchun{0}}yuqori sifatli po‘latdan (Q345B yoki ekvivalenti) manba.

Ishonchli etkazib beruvchilardan motorlar, yuk ko'targichlar, VFDlar, PLClar, chegara kalitlari va signalizatsiya tizimlarini sotib oling.

Barcha komponentlar tegishli sertifikatlar va standartlarga (ISO, Idoralar, GB) javob berishiga ishonch hosil qiling.

3. Asosiy nurni ishlab chiqarish
Chiqib ketish: CNC olov / plazma chiqib ketish mashinalari yordamida o'lchamiga kesilgan po'lat plitalar.

Shakllash: Plitalarni I-to'sin yoki quti to'sinli profilga aylantiring yoki shakllang.

Payvandlash: Flanjlar, to'r va qattiqlashtiruvchi qismlarni payvandlash jarayoni spetsifikatsiyalariga (WPS) rioya qilgan holda payvandlashni bajaring.

Issiqlik bilan ishlov berish: agar kerak bo'lsa, payvandlash deformatsiyasini kamaytirish uchun stressni bartaraf etish.

Ishlov berish: so'nggi vagon va aravachani o'rnatish uchun burg'ulash teshiklari; mashina kran relslari birlashtirilgan bo'lsa.

Tekshirish: Payvand choki sifatini (rentgen yoki ultratovush), oʻlchamlarini va sirtini tekshiring.

4. Vagon va aravachani yig'ish
Ramka ishlab chiqarish: aravachalar va trolleybus ramkalarini kesib oling va payvandlang.

G'ildiraklarni yig'ish: g'ildiraklarni o'rnatish va podshipniklarni o'rnatish; haydovchi dvigatel va vites qutisini yig'ing.

O'rnatish: g'ildiraklarni ramkalarga ulang va tormoz va cheklov kalitlarini o'rnating.

Sinov: silliq aylanish va yukni ko'tarish uchun g'ildiraklar va tormozlarda statik va dinamik sinovlar.

5. Yuk ko'tarish moslamasi
Trolleyda sim arqon yoki zanjirli ko'targichni yig'ing.

Kanca blokini, xavfsizlik mandalini, yuk cheklovchisini va yuk sensorlarini o'rnating.

Yuk ko'taruvchi vosita, vites qutisi, tormoz va enkoderlarni ulang.

Yuk ko'tarish tezligi, ko'tarish qobiliyati va tormozlash bo'yicha funktsional testlarni o'tkazing.

6. Elektr simlari va boshqaruv tizimi
Dvigatel kabellarini, boshqaruv kabellarini va aloqa liniyalarini joylashtiring.

PLC, VFD, kontaktorlar va xavfsizlik o'rni boshqaruv kabinetiga o'rnating.

Simli chegara kalitlari, signallar, favqulodda to'xtash va sensorlar.

Avtomatlashtirilgan boshqaruv mantig'i, xavfsizlik blokirovkalari va diagnostika bilan PLC dasturi.

7. Yuzaki ishlov berish
Tozalash: barcha po'lat qismlardan zang, yog 'va qoldiqlarni olib tashlang.

Astar qoplamasi: Korroziyaga qarshi{0}}primerni qo'llang.

Yakuniy bo'yoq: Aşınma va korroziyadan himoya qilish uchun yuqori-bardoshli sanoat bo'yoqlarini püskürtün.

Qattiqlashuv: tugatish sifatini ta'minlash uchun to'g'ri quritish vaqtini bering.

8.-Oʻrnatishdan oldingi sinov
Yoʻq-Yuklash sinovlari: Harakat, tezlik va boshqaruvni tekshirish uchun kran, trolleybus va koʻtargichni yuksiz boshqaring.

Yuk ko'tarish sinovi: Yuk ko'tarish qobiliyati va strukturaning yaxlitligini ta'minlash uchun standartlar bo'yicha nominal yuk sinovini o'tkazing.

Xavfsizlik moslamasini tekshirish: Haddan tashqari yuk cheklovchisi, cheklov kalitlari, favqulodda to'xtash va signallarning ishlashini tekshiring.

Avtomatlashtirishni tekshirish: avtomatlashtirilgan ketma-ketlikni, joylashishni aniqlashning aniqligini va sensorli fikr-mulohazalarni sinab ko'ring.

9. Qadoqlash va jo‘natish
Tashish uchun zarur bo'lsa, qismlarni qismlarga ajrating.

Komponentlarni zangga chidamli-to'ldiruvchi, to'ldirish va xavfsiz qadoqlash bilan himoya qiling.

Hujjatlarni tayyorlang, shu jumladan foydalanuvchi qo'llanmalari, texnik qo'llanmalar va sinov sertifikatlari.

10. Oʻrnatish va ishga tushirish (-Saytda)
Kran komponentlarini mijozning saytida qayta yig'ing.

Kran relslarini tekislang va uchish-qo'nish yo'lagining xavfsiz tuzilishi.

Quvvat va boshqaruv simlarini ulang.

Sensorlarni kalibrlash va avtomatlashtirilgan boshqaruv funktsiyalarini sinab ko'ring.

Operatorlar va texnik xodimlarni o'qitish.

Hujjatlar va sertifikatlarni topshiring.


Seminar ko'rinishi:

Kompaniyada uskunalarni boshqarishning intellektual platformasi oʻrnatildi, 310 ta ishlov berish va payvandlash robotlari toʻplami (toʻplami) oʻrnatildi. Reja tugagandan so'ng, 500 dan ortiq to'plamlar (to'plamlar) bo'ladi va uskunalar tarmog'ining tezligi 95% ga etadi . 32 payvandlash liniyalari foydalanishga topshirildi, 50 ta o'rnatish rejalashtirilgan va butun mahsulot liniyasini avtomatlashtirish darajasi 85% ga yetdi.
