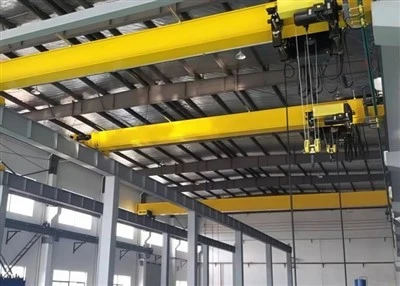

5t yuqori sifatli bitta to'sinli ko'prikli kran

Asosiy komponentlar: vites qutisi, dvigatel, tishli

Kelib chiqishi: Xenan, Xitoy

Kafolat: 1 yil

Og'irligi (KG): 10000 kg

Videoni chiqish{0}}tekshirish: Taqdim etilgan

Mashina sinovi hisoboti: taqdim etilgan

Sotish birliklari: bitta mahsulot

Bitta paket hajmi: 600X300X300 sm

Yagona brutto og'irligi: 200 000 kg







1. Asosiy nur

Quti-Payvandlangan tuzilma turi:
Asosiy nur qutisi{0}}turi yoki I-barbali payvandlangan konstruksiyani mustahkamlangan qovurg‘alarga ega. Ushbu dizayn yuqori burilish qat'iyligi va yuk ko'tarish qobiliyatini-ta'minlab, umumiy og'irlikni past darajada ushlab turadi.

Optimallashtirilgan profil:
Optimal quvvat{0}}vaznga nisbati-ni ta'minlash, yukni kamaytirish va kran ish faoliyatini yaxshilash uchun chekli elementlar tahlili (FEA) yordamida ishlab chiqilgan.

Kamber dizayni:
Oʻrnatilgan{0}}kamber (ark egri chizigʻi) yuk ostida burilishni qoplaydi, bu esa koʻtarish paytida barqarorlik va muvozanatni taʼminlaydi.



2. Yuk ko'tarish tizimi

Yuk ko'tarish moslamasi
Turi: Elektr sim arqonli ko'targich yoki elektr zanjirli ko'targich

Konfiguratsiya: Ilovaga asoslangan ixcham past{0}}bo‘sh joy yoki standart bo‘sh joy

Yuk ko'tarish quvvati: 1 tonnadan 20 tonnagacha (sozlanishi mumkin)

Ko'tarish balandligi: standart 6-12 metr; so'rov bo'yicha uzaytirilishi mumkin

Yuk ko'tarish dvigateli
Turi: Sincap qafas yoki ustun-oʻzgaruvchan motor

Izolyatsiya sinfi: F yoki H

Himoya klassi: IP54–IP55

Sovutish usuli: tabiiy havo yoki fan{0}}sovutish

Brendlar: Siemens, ABM, Nanjing Motor, SEW (ixtiyoriy)

Xususiyatlari:

Termal himoya

Yumshoq boshlash va to'xtatish

Yumshoq ishlash uchun ixtiyoriy o'zgaruvchan chastotali haydovchi (VFD).

Vites qutisi
Dizayn: spiral yoki sayyora tishli uzatma

Soqol: kam texnik xizmat ko'rsatish uchun{0}}yog' bilan to'ldirilgan muhrlangan tizim

Shovqin darajasi: past-shovqin, tebranishga-bardoshli dizayn

Arqonli tambur va sim arqon
Baraban: arqonni toʻgʻri yoʻnaltirish va arqonning xizmat qilish muddatini uzaytirish uchun{0}}yivli yuqori mustahkam poʻlat baraban

Arqon: aylanishga qarshi{0}}, galvanizli sim arqon, xavfsizlik koeffitsienti 5:1 dan katta yoki unga teng

3.Endarava

Oxirgi vagon bitta to'sinli ko'prikli kranning muhim tarkibiy va mexanik tarkibiy qismidir. U asosiy nurning ikkala uchiga ulanadi va uchish-qo'nish yo'lagi relslari bo'ylab silliq va aniq harakatlanish imkonini beruvchi kranning harakatlanish mexanizmini o'z ichiga oladi. Modulli tuzilish va yuqori aniqlik bilan ishlab chiqilgan oxirgi vagonlar ishonchli ishlash, yig'ish qulayligi va uzoq-bardoshlilikni ta'minlaydi.



4.Kranning harakatlanish mexanizmi

Kranning harakatlanish mexanizmi butun kranni bo'ylama uchish-qo'nish yo'lagi relslari bo'ylab harakatlanishiga imkon beradi, bu esa ustaxona yoki ombor ichidagi istalgan pozitsiyaga etib borishga imkon beradi. Aniqlik, chidamlilik va silliq harakatlanish uchun yaratilgan ushbu mexanizm yuqori sifatli operatsion standartlarga- javob beradigan ilg'or motor texnologiyasi va mustahkam tishli uzatma tizimlari bilan ishlab chiqilgan.

5. Trolleyning harakatlanish mexanizmi

Trolleybusning harakatlanish mexanizmi yuk ko'taruvchi aravachani (ko'targich va ilgakni olib yuruvchi) asosiy to'sinning pastki gardish bo'ylab gorizontal harakatlanishiga imkon beradi, bu esa yuklarning lateral harakatlanishini ta'minlaydi. U aniqlik, silliq harakat va yuqori chidamlilik uchun ishlab chiqilgan bo'lib, doimiy sanoat ishiga mos keladi.

6.Kran g'ildiragi

Yagona to'sinli ko'prikli kranning g'ildiraklari uchish-qo'nish yo'lagi va asosiy nur bo'ylab ham kran (oxirgi vagonlar) va trolleybusning harakatini qo'llab-quvvatlaydigan va boshqaradigan muhim komponentlardir. Yuqori sifatli g'ildiraklar, ayniqsa, sanoat sharoitida silliq harakatlanishni, uzoq xizmat muddatini va temir yo'lning eskirishini kamaytirishni ta'minlaydi.

7.Kran kancasi

Yagona kanca:

Yilni dizayni va soddaligi tufayli ko'pincha bitta to'sinli kranlar uchun ishlatiladi

1 dan 20 tonnagacha sig'imlarga mos keladi (sozlanishi mumkin)

Aylanadigan ilgak (ixtiyoriy):

Arqonning burilishini oldini olish va yukning joylashishini yaxshilash uchun 360 daraja aylanish imkonini beradi

8. Dvigatel

Dvigatel kranning mexanik tizimlarining yuragi bo'lib, yuk ko'tarish, aravachalar va uzoq{0}}sayohatlarni ta'minlaydi. Yuqori sifatli-bir to‘sinli ko‘prikli kranda motorlar ishonchlilik, yuqori samaradorlik, uzluksiz ishlash va doimiy sanoat foydalanish sharoitida uzoq xizmat qilish muddati uchun ishlab chiqilgan.

.

9.Ovozli va yorug'lik signalizatsiya tizimi va chegara kaliti

Ovoz va yorug'lik signalizatsiya tizimi
Umumiy koʻrinish
Ovozli va yorug'lik signalizatsiyasi yuqori sifatli-bir to'sinli ko'prikli kranlarning asosiy xavfsizlik xususiyati hisoblanadi. U kranni ishlatish vaqtida ishchilarni harakatlanish, ko‘tarish yoki g‘ayritabiiy holatlar haqida ogohlantirish uchun ovozli va vizual ogohlantirishlar beradi-band sanoat muhitida baxtsiz hodisalar xavfini sezilarli darajada kamaytiradi.

Limit kalitlari
Umumiy koʻrinish
Limit kalitlari yuk ko'targich, trolleybus va kran ko'prigi kabi kran komponentlarining haddan tashqari harakatlanishi yoki xavfli harakatlarini oldini olish uchun ishlatiladigan muhim xavfsizlik moslamalaridir. Harakat oldindan belgilangan xavfsiz diapazondan oshib ketganda, ular avtomatik ravishda quvvatni o'chiradi yoki signalni ishga tushiradi.

10. Xavfsizlik asboblari

Haddan tashqari yuklanishdan himoya qiluvchi qurilma
Kran nominal quvvatidan ortiq ko'tarilayotganligini aniqlaydi

Mexanik shikastlanish yoki baxtsiz hodisalarning oldini olish uchun ko'tarish ishini avtomatik ravishda to'xtatadi

Odatda yuk ko'taruvchi tizimga o'rnatilgan yuk xujayralari yoki deformatsiya o'lchagich sensorlaridan foydalanadi

Limit kalitlari
Yuk ko'tarish chegarasi tugmasi: ilgakning{0}}o'tishini oldini oladi (ortiqcha{1}}ko'tarish va-tushirish)

Sayohat chegarasini o'zgartirish: to'qnashuvlarni oldini olish uchun uchish-qo'nish yo'lagi yoki nur uchlarida trolleybus va kran harakatini to'xtatadi

Uzoq muddatli ishonchlilik uchun-sozlanishi va mexanik jihatdan mustahkam

Favqulodda toʻxtash (E-Toʻxtash)
Favqulodda to'xtash tugmalari boshqaruv pandantida, kabinada va masofadan boshqarish pultida joylashgan

Bosilganda barcha kran motorlarining quvvatini bir zumda uzib qo'yadi

Oson kirish va juda sezgir

Toʻqnashuvga qarshi-tizim
Sensorlar (ultratovushli, infraqizil yoki lazer) bir nechta kranlar yoki to'siqlarning yaqinligini aniqlaydi.

To'qnashuvlarning oldini olish uchun kranni avtomatik ravishda sekinlashtiradi yoki to'xtatadi

Bir vaqtning o'zida bir nechta kranlar ishlaydigan ustaxonalarda keng qo'llaniladi

Sayohat va ko'tarish tormozlari
Elektromagnit yoki prujinali diskli tormozlar-elektr quvvati uzilishida avtomatik ulanish

Yuk va kran holatini xavfsiz ushlab turishni ta'minlang

Ilgak xavfsizligi mandali
Yukning kancadan tasodifiy uzilishining oldini oladi

Odatda prujinali-yuklangan va yuqori quvvatli-po'latdan yasalgan.

11. Boshqarish rejimi

Boshqarish rejimi operatorning ko'tarish, trolleybus va sayohat harakatlarini amalga oshirish uchun kran bilan o'zaro ta'sirini belgilaydi. Yuqori sifatli-bir to‘sinli ko‘prikli kranlar xavfsizlik, aniqlik va foydalanish qulayligini ta’minlab, turli operatsion ehtiyojlarni qondirish uchun bir nechta boshqaruv variantlarini taklif etadi.

Eskiz



Asosiy texnik





1. Yengil va ixcham dizayn
Kranning umumiy og'irligini kamaytiradigan bitta to'sinli asosiy nurni ishlatadi.

Kichkina bo'sh joy talabi, ko'tarish balandligi va joydan foydalanishni maksimal darajada oshiradi.

Osonroq o'rnatish va binoda kamroq tizimli yordam talab qilinadi.

2. Narx-Samarali
Ikki to'sinli kranlarga nisbatan kamroq boshlang'ich sarmoya.

Materiallar va ishlab chiqarish xarajatlarini kamaytirish.

Oddiyroq tuzilish va kamroq komponentlar tufayli kamroq texnik xarajatlar.

3. Yuqori samaradorlik va moslashuvchanlik
Yumshoq va aniq ko'tarish va harakatlanish operatsiyalari.

Turli xil ilovalarga moslashtirilgan yuk ko'tarish quvvatlarining keng doirasi (odatda 1 dan 20 tonnagacha).

Ishlab chiqarish, omborxona, avtomobilsozlik va engil yig'ish kabi turli sohalar uchun javob beradi.

4. Oson ishlash va boshqarish
Bir nechta boshqaruv rejimlari mavjud: kulon, simsiz pult, kabina va avtomatlashtirish-tayyor.

Ixtiyoriy VFD boshqaruvi bilan silliq tezlashuv va sekinlashuv yukning tebranishini va eskirishini kamaytiradi.

Intuitiv boshqaruvlar operatorning qulayligi va xavfsizligini oshiradi.

5. Xavfsizlik va ishonchlilik
Haddan tashqari yuklanishdan himoya qilish, chegara tugmalari, favqulodda toʻxtash va{0}}toʻqnashuvga qarshi tizimlar kabi ilgʻor xavfsizlik qurilmalari bilan jihozlangan.

Bardoshli, yuqori sifatli komponentlar{0}}uzoq xizmat muddatini va ishlamay qolish vaqtini qisqartirishni ta'minlaydi.

Xalqaro xavfsizlik standartlariga (FEM, ISO, CMAA) javob beradi.

6. Texnik xizmat ko‘rsatish-Do‘stona
Soddalashtirilgan dizayn mexanik va elektr qismlarga oson kirish imkonini beradi.

Standartlashtirilgan komponentlar almashtirish va ta'mirlashni qulay qiladi.

Yuqori sifatli motorlar, tormozlar va elektr tizimlari -ta'mirlash chastotasini kamaytiradi.



1. Ishlab chiqarish va yig'ish zavodlari
Yig'ish liniyalarida xom ashyo, ehtiyot qismlar va tayyor mahsulotlarni ko'tarish va ko'chirish uchun ideal.

Ish oqimi samaradorligini oshirish uchun avtomobil, elektronika, mashinasozlik va jihozlar ishlab chiqarishda qo'llaniladi.

2. Saqlash va saqlash ob'ektlari
Tovarlarni yuklash va tushirishni osonlashtiradi.

Paletalar, konteynerlar va og'ir uskunalar bilan samarali ishlaydi.

Yukni aniq joylashtirish bilan bo'sh joyni optimallashtiradi.

3. Sexlar va texnik xizmat ko'rsatish joylari
Ta'mirlash, texnik xizmat ko'rsatish va ishlab chiqarish uchun og'ir mashina qismlarini ko'tarishda yordam beradi.

Asboblar va jihozlar bilan xavfsiz va oson ishlov berishni ta'minlaydi.

4. Engil va o'rta darajadagi materiallar bilan ishlash
O'rtacha ko'tarish quvvati (1 dan 20 tonnagacha) talab qilinadigan sanoat uchun javob beradi.

Toʻqimachilik fabrikalarida, plastmassa, oziq-ovqat mahsulotlarini qayta ishlash va qadoqlash sanoatida keng tarqalgan.

5. Qurilish va ishlab chiqarish
Po'lat konstruktsiyalar, ramkalar va komponentlarni ko'tarish va joylashtirishni qo'llab-quvvatlaydi.

Metall ishlab chiqarish sexlarida va yig'ma zavodlarda qo'llaniladi.

6. Laboratoriyalar va tadqiqot ob'ektlari
Yumshoq nazorat bilan nozik va aniq materiallarni ko'tarish bilan shug'ullanadi.

Eksperimental uskunalar va apparatlarning xavfsiz harakatlanishini ta'minlaydi.

7. Xavfli va maxsus muhitlar
Neft-kimyo, farmatsevtika va tog'-kon sanoati uchun-portlashdan himoyalangan bir to'sinli kranlar mavjud.

Kimyoviy korxonalar uchun{0}}korroziyaga chidamli qoplamalar bilan moslashtirilgan.



1. Dizayn va muhandislik
Talablarni tahlil qilish: Yuk ko'tarish qobiliyati, masofa, ko'tarish balandligi, boshqaruv rejimi va maxsus xususiyatlarni o'z ichiga olgan mijoz talablarini to'plang.

Strukturaviy dizayn: FEM, ISO va CMAA standartlariga muvofiqligini ta'minlaydigan asosiy nur, oxirgi vagonlar, trolleybus va yuk ko'tarish mexanizmlarini loyihalash uchun ilg'or SAPR dasturidan (masalan, AutoCAD, SolidWorks) foydalaning.

Elektr va boshqaruv dizayni: Elektr sxemalari va boshqaruv tizimining sxemalarini ishlab chiqish.

Yukni hisoblash va simulyatsiya: Strukturaviy yaxlitlik va ishlashni tekshirish uchun chekli elementlar tahlilini (FEA) va dinamik simulyatsiyalarni bajaring.

2. Materiallarni xarid qilish
Dizayn xususiyatlariga ko'ra,{0}}yuqori sifatli po'lat plitalar va komponentlarni tanlang.

Sertifikatlangan etkazib beruvchilardan manba motorlari, vites qutilari, elektr qismlari va xavfsizlik moslamalari.

Barcha kiruvchi materiallarni sifat va muvofiqlik uchun tekshiring.

3. Ishlab chiqarish
Kesish va shakllantirish: po'lat plitalarni aniq kesish uchun CNC plazma chiqib ketish va lazerni kesish mashinalaridan foydalaning.

Shakllash va bükme: Po'lat qismlarni press tormozlari bilan kerakli shakllarga buking.

Payvandlash: Malakali payvandchilar strukturaning mustahkamligini ta'minlash uchun qattiq tartib-qoidalarga (MIG / TIG payvandlash, to'liq penetratsiya) rioya qilgan holda payvandlashni amalga oshiradilar.

Stressni bartaraf etish: Qoldiq kuchlanishlarni kamaytirish uchun-payvandlashdan keyingi issiqlik bilan ishlov berish.

4. Mexanik ishlov berish
CNC ishlov berish markazlari yordamida g'ildirak to'plamlari, vallar, rulman o'rindiqlari va ulanish interfeyslari kabi muhim qismlarni qayta ishlash.

Dizayn talablariga muvofiq aniq bardoshlik va sirt qoplamalarini ta'minlang.

5. Yig'ish
Oxirgi vagonlar, trolleybus romlari va yuk ko‘taruvchi qurilmalar kabi-pastki qismlarni oldindan yig‘ing.

Asosiy nurni yig'ing, so'nggi vagonlarni, trolleybusni va ko'targichni o'rnating.

Elektr komponentlarini, simlarni va boshqaruv panellarini o'rnating.

Xavfsizlik moslamalarini, jumladan, chegara kalitlari, ortiqcha yuk himoyasi va signallarni o'rnating.

6. Yuzaki ishlov berish
Sirtlarni tozalash uchun qum yoki portlatish ishlarini bajaring.

Korroziyaga qarshi{0}}primer va yuqori sifatli-sanoat bo'yoq qoplamalarini qo'llang.

Opsiyonel chang qoplamasi yoki qattiq muhit uchun maxsus qoplamalar.

7. Sinov va sifat nazorati
Statik yuk sinovi: kalibrlangan sinov og'irliklari yordamida ko'tarish qobiliyatini tekshiring.

Dinamik sinov: ko'tarish, trolleybus va kran harakatini o'z ichiga olgan operatsion funktsiyalarni tekshiring.

Xavfsizlik moslamalari sinovi: chegara kalitlarini, haddan tashqari yukdan himoya qilishni, signallarni va favqulodda to'xtatish funktsiyalarini tekshiring.

Elektr sinovlari: izolyatsiyaga chidamlilik, uzluksizlik va boshqaruv tizimining funksionalligi.

Yakuniy tekshirish: jo'natishdan oldin sifatni ta'minlash guruhi tomonidan har tomonlama ko'rib chiqish.

8. Qadoqlash va yetkazib berish
Katta qismlarni tashish uchun kerak bo'lganda demontaj qiling.

Yuk tashish paytida shikastlanmaslik uchun himoya o'ramidan foydalaning.

Yuk tashish hujjatlari va qo'llanmalarini tayyorlang.

Oʻz vaqtida yetkazib berish uchun logistikani muvofiqlashtirish-.

9. O'rnatish va ishga tushirish (ixtiyoriy)
Saytda yig'ish, o'rnatish va tekislash-xizmatlarini taqdim eting.

Yakuniy funktsional test va operatorni o'qitish.

To'liq hujjatlarni, shu jumladan sertifikatlar, qo'llanmalar va texnik xizmat ko'rsatish bo'yicha qo'llanmalarni topshiring.

Seminar ko'rinishi:

Kompaniyada uskunalarni boshqarishning intellektual platformasi o'rnatildi, 310 ta komplekt (jamlanma) ishlov berish va payvandlash robotlari o'rnatildi. Reja tugagandan so'ng, 500 dan ortiq to'plamlar (to'plamlar) bo'ladi va uskunalar tarmog'ining tezligi 95% ga etadi . 32 payvandlash liniyalari foydalanishga topshirildi, 50 ta o'rnatish rejalashtirilgan va butun mahsulot liniyasini avtomatlashtirish darajasi 85% ga yetdi.
