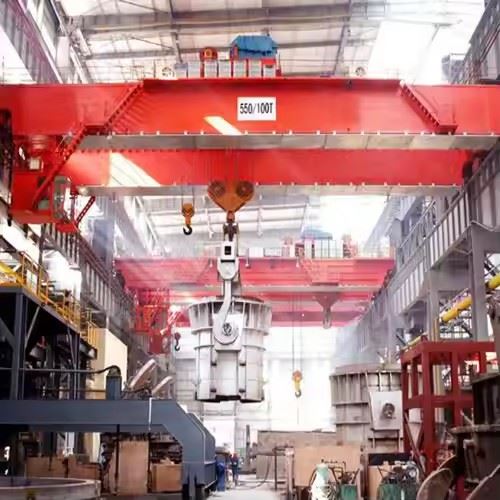

Qdy ko'prikli kran

Nima uchun ko'mir qazib olish uchun QDY ni tanlash kerak?

✔ Qonuniy muvofiqlik: Xavfli hududlar uchun qat'iy xavfsizlik qoidalariga javob beradi.
✔ Xavfni yumshatish: Portlash xavfli muhitda olov manbalarini yo'q qiladi.
✔ Uzoq-muddatli tejash: Baxtsiz hodisalar xavfini va rejalashtirilmagan ishlamay qolish vaqtini kamaytiradi.



Standart kranlar bilan taqqoslash

Xususiyat	QDY krani	Standart kran
Portlashdan himoya qilish	Ha (ATEX/IECEx)	Yo'q
Ko'mir konidan foydalanish	Metan/chang zonalari uchun xavfsiz	Xavfli hududlarda taqiqlangan
Xizmat	Muhrlangan komponentlar, kamroq tez-tez	Yuqori chastota
Narxi	Yuqori boshlang'ich xarajat	Pastroq, ammo ko'mir konlari uchun xavfsiz emas



Asosiy komponentlar: podshipnik, vites qutisi, dvigatel, nasos

Kelib chiqqan joyi: Henan, Xitoy

Kafolat: 1 yil

Og'irligi (KG): 2000 kg

Videoni chiqish{0}}tekshirish: Taqdim etilgan

Mashina sinovi hisoboti: Taqdim etilgan

Dizayn: Ikki nurli

Samaradorlik: yuqori samaradorlik

Ishlash tezligi: Yuqori tezlikda ishlash

Barqarorlik: -burilishga qarshi funksiya

Rang: ixtiyoriy

Quvvat manbai: 110V/220V/230V/380V/440V, moslashtirilgan

Kenglik: 7,5-31,5 m





TheQDY portlashdan himoyalangan{0}}ko'prikli kranxavfli ko'mir qazib olish muhitida xavfsiz ishlash uchun mo'ljallangan maxsus komponentlardan iborat. Bu erda uning asosiy tarkibiy qismlarining batafsil taqsimoti:



1. Portlashdan himoyalangan{1}}ko‘prik tuzilmasi

Ikkita quti to'sinlar(og'ir{0}}payvandlangan po'lat konstruktsiya)

Olovga chidamli so'nggi vagonlaruchqun chiqmaydigan{0}}g'ildirak materiallari bilan

Antistatik qoplamali buferlar(1/21 zonaga mos)

2. Xavfli hududni ko'tarish mexanizmi

Ex d olovga chidamli yuk ko'taruvchi vosita(GB3836.2/ATEX sertifikati)

Uchqunga chidamli{0}}sim arqonli barabanmaxsus moylash bilan

O'z-o'zidan xavfsiz chegara kalitlari(ikki{0}}sxemali dizayn)

Uchqun chiqmaydigan-kanca bloki(mis-alyuminiy qotishmasidan yasalgan shpallar)

3. Portlashdan himoyalangan-Trolley tizimi

Bosimli boshqaruv kabinasi(chang kirishining oldini oladi)

Ex e xavfsizlikni oshirish trolleybus motorlari

Topraklama cho'tkalaribarcha harakatlanuvchi qismlarda

Maxsus qotishma g'ildirak gardishlari(uchqunga-chidamli)

4. Xavfli joyning elektr tizimi

O'z-o'zidan xavfsiz boshqaruv sxemasi (<24V DC)

Ex d otashga chidamli aloqa qutilari

Anti{0}}statik kulon stantsiyasi(mexanik e-stop bilan)

Portlashdan himoyalangan{0}}chastota konvertori(yumshoq startlar uchun)

5. Maxsus xavfsizlik komponentlari

Metanni aniqlash blokirovkasi(1% LELda-avtomatik oʻchirish)

Statik elektr tokini tushirish tizimi

Kabel kirishlari-changdan tozalanadi(IP66 reytingi)

Haroratni nazorat qiluvchi sensorlarbarcha podshipniklarda

6. Ko'mir konlari uchun uchish-qo'nish yo'lagi tizimi

Galvanizli uchish-qo'nish yo'lagi nurlariqo'shimcha korroziyadan himoya bilan

Portlashdan himoyalangan{0}}rels qisqichlari

Supero'tkazuvchilar relsli bo'g'inlar(to'g'ri topraklama uchun)

Chang-oʻtkazmaydigan relsli supurgilar

.

7. Ixtiyoriy koʻmir-Maxsus qoʻshimchalar

Portlashdan himoyalangan{0}}paqir(ko'mirni qayta ishlash uchun)

ATEX{0}}sertifikatlangan elektromagnit ko'taruvchi

Changni bostirish{0}}purkagich tizimi(yuklash zonalari uchun)

Muhim materiallar spetsifikatsiyalari

Uy-joy materiallari:Alyuminiy qotishmasi (uchqun chiqmaydigan-uchun)

Kabel izolyatsiyasi:Antistatik qoplamali XLPE

Moylash materiallari:Yonuvchan bo'lmagan{0}}sintetik surtma

Bo'yoq:Supero'tkazuvchilar epoksi qoplama (sirt qarshilik<1GΩ)



EKSIZ

Asosiy texnik





Ko'mir qazib olishda QDY ko'prikli kranlarning asosiy afzalliklari

1. Portlashdan himoyalanish-Xavfsizlik

Xavfli zonalar uchun sertifikatlangan: mos keladiATEX, IECEx va GB3836metan (1-zona) va ko'mir changi (21-zona) muhitida foydalanish standartlari.

Spark-Bepul ishlash: Barcha elektr komponentlar (dvigatellar, boshqaruv elementlari, simlar) o'z-o'zidan xavfsiz yoki olovga chidamli.

Statik nazorat: Topraklama tizimlari va uchqun chiqmaydigan{0}}materiallar statik elektr to'planishining oldini oladi.

2. Og'ir{1}}Vazifalar

Yuqori quvvat: Tutqichlar5–320 tonna, ko'mir, tog'-kon uskunalari va mashinalar uchun ideal.

Mustahkam qurilish: bilan mustahkamlangan po'lat to'sinlarkorroziyaga qarshi{0}}qoplamalarnam, abraziv muhitlar uchun.

3. Operatsion samaradorlik

Avtomatlashtirish tayyor: Avtomatlashtirilgan ko'mirni qayta ishlash uchun masofadan boshqarish yoki PLC tizimlari bilan birlashtirilgan.

Kam texnik xizmat: Muhrlangan podshipniklar va{0}}changga chidamli korpuslar ishlamay qolish vaqtini kamaytiradi.

4. Kengaytirilgan xavfsizlik xususiyatlari

Metanni aniqlash: Agar gaz konsentratsiyasi xavfsiz chegaradan oshib ketgan boʻlsa, avtomatik{0}}oʻchirish.

Ikki tomonlama tormoz tizimi: Yukni xavfsiz ushlab turish uchun mexanik + elektromagnit tormoz-.

Toʻqnashuvga qarshi-: Sensorlar tiqilib qolgan shaxtalarda boshqa uskunalar bilan to'qnashuvlarning oldini oladi.



1. Er osti konlarini qazib olish

Uskunalarga ishlov berish: Og'ir texnikalarni (burg'ulash dastgohlari, konveyerlar) metanga moyil bo'lgan-joylarda harakatlantiradi.

Ko'mir tashish: Xom ko'mirni qazib olish punktlaridan saqlash yoki qayta ishlashga o'tkazadi.

2. Yuzaki operatsiyalar

Ko'mirni yuklash/tushirish: Foydalanadiportlashga chidamli{0}}chelaklaryuk mashinalari, vagonlar yoki kemalar uchun.

Zaxiralarni boshqarish: Ochiq hovlilarda ko'mirni yig'ish va qayta ishlash.

3. Qayta ishlash korxonalari

Maydalagich/yuvish mashinasiga texnik xizmat ko'rsatish: Ta'mirlash vaqtida og'ir qismlarni ko'taradi va joylashtiradi.

Changli muhitlar: Ko'mir tayyorlash zavodlarida xavfsiz ishlaydi (22-zona).

4. Xavfli zonani qo'llab-quvvatlash

Shamollatish shaftalari: Gaz/chang kontsentratsiyasi yuqori bo'lgan joylarda o'rnatiladi.

Favqulodda javob: Favqulodda vaziyatlar-boʻlgan hududlarda uskunani tiklash uchun foydalaniladi.





1. Buyurtmani tasdiqlash va dizayn
Mijozlarning talablarini ko'rib chiqing (imkoniyat, masofa, ko'tarish balandligi, atrof-muhit).

Muhandislik jamoasi FEM/DIN standartlari asosida batafsil dizayn chizmalarini va 3D modellarni ishlab chiqadi.

Mijoz bilan texnik xususiyatlar, materiallar va yetkazib berish jadvalini tasdiqlang.

Yakuniy dizayn bo'yicha mijozning roziligini oling.

2. Materiallarni xarid qilish
Yuqori sifatli po'lat plitalar, profillar, motorlar, elektr komponentlar va aksessuarlarni-manba.

Materiallar sertifikatlarini tekshiring (masalan, po'lat navi, motor xususiyatlari).

Zararni oldini olish uchun xom ashyoni to'g'ri tekshiring va saqlang.

3. Chelik ishlab chiqarish
CNC dastgohlari yordamida asosiy to'sinlar, so'nggi vagonlar va trolleybus romlari uchun po'lat plitalar va profillarni kesish, shakllantirish va ishlov berish.

Sertifikatlangan payvandchilar bilan qattiq payvandlash tartib-qoidalariga rioya qilgan holda (masalan, MIG/MAG payvandlash) payvandlang.

Sifatni taʼminlash uchun choklarda ultratovush yoki magnit zarrachalarni tekshirish kabi-buzuvchisiz sinovlarni (NDT) bajaring.

4. Asosiy nurni yig'ish
O'zaro to'sinlar va qattiqlashtiruvchilar bilan ikki tomonlama to'sinlarni yig'ing.

Asosiy nurning qismlarini aniq tekislang va payvandlang.

Dizayn tolerantliklarini qondirish uchun o'lchovli tekshiruvlarni o'tkazing.

Yuzaki ishlov berishni qo'llang (qumlash va primer qoplamasi).

5. Komponentlarni yig'ish
Oxirgi vagonlarni, trolleybus ramkasini, ko'tarish mexanizmini (ilgak bloki, baraban, sim arqon), motorlarni, tormozlarni va vites qutilarini yig'ing.

Mexanik qismlarni joylashtiring va harakatlanuvchi qismlarni silliq ishlashi uchun sinab ko'ring.

6. Yuzaki ishlov berish va bo'yash
Barcha po'lat yuzalarni tozalang (portlash).

Yuqori sifatli sanoat qoplamalarini yoki bo'yoq tizimlarini, odatda korroziyaga qarshi{1}}primer va tugatish bo'yoqlarini (odatda RAL ranglarini) qo'llang.

Chidamlilikni ta'minlash uchun to'g'ri quritish va quritishga ruxsat bering.

7. Elektr simlari va boshqaruv tizimini o'rnatish
Dvigatellarni, boshqaruv panellarini va elektr simlarini elektr sxemalariga muvofiq o'rnating.

Pandant boshqaruvlari, chegara kalitlari, signallar va sensorlar kabi boshqaruv moslamalarini o'rnating.

Agar kerak bo'lsa, PLC yoki VFD drayverlarini birlashtiring.

Izolyatsiya qarshiligi va uzluksizlik sinovlarini o'tkazing.

8. Dastlabki sinov va sifat nazorati
Yuk ko'tarish, trolleybus va ko'prik bo'ylab harakatlanish uchun-yuksiz sinovlarni bajaring.

Barcha xavfsizlik moslamalarini tekshiring (chegaraviy kalitlar, ortiqcha yuk himoyasi, favqulodda to'xtash).

Payvand choklarni, hizalanishlarni va sirt qoplamasini tekshiring.

Sinov natijalari va tuzatishlarni hujjatlashtirish.

9. Yuklash testi
FEM/ISO standartlariga muvofiq sinov yuki (odatda nominal quvvatning 125%) bilan yuk sinovini o'tkazing.

Yuk ostida kranning harakatini kuzating: ko'tarish, tushirish, sayohat harakatlari, tormozlar.

Natijalarni yozib oling va yuk sinovi tugaganligini tasdiqlang.

10. Yakuniy tekshirish va qadoqlash
Yakuniy kompleks tekshiruvni o'tkazing.

Kran komponentlarini tashish uchun xavfsiz tarzda joylashtiring (ayniqsa qismlarga bo'lingan holda).

Barcha hujjatlarni tayyorlang: qo'llanmalar, sertifikatlar, test hisobotlari.

11. Yetkazib berish va o'rnatish
Mijoz saytiga kranni tashish.

O'rnatish va ishga tushirishga yordam bering yoki nazorat qiling.

Operatorni o'qitish va texnik xizmat ko'rsatish bo'yicha ko'rsatmalarni taqdim eting.

12.-Sotishdan keyingi yordam
Xizmat ko'rsatish, ehtiyot qismlarni etkazib berish va texnik yordamni taklif qiling.

Mijozlarning qoniqishini va kranning ishlashini kuzatib boring.

Seminar ko'rinishi:

Kompaniyada uskunalarni boshqarishning intellektual platformasi oʻrnatildi, 310 ta ishlov berish va payvandlash robotlari toʻplami (toʻplami) oʻrnatildi. Reja tugagandan so'ng, 500 dan ortiq to'plamlar (to'plamlar) bo'ladi va uskunalar tarmog'ining tezligi 95% ga etadi . 32 payvandlash liniyalari foydalanishga topshirildi, 50 ta o'rnatish rejalashtirilgan va butun mahsulot liniyasini avtomatlashtirish darajasi 85% ga yetdi.
