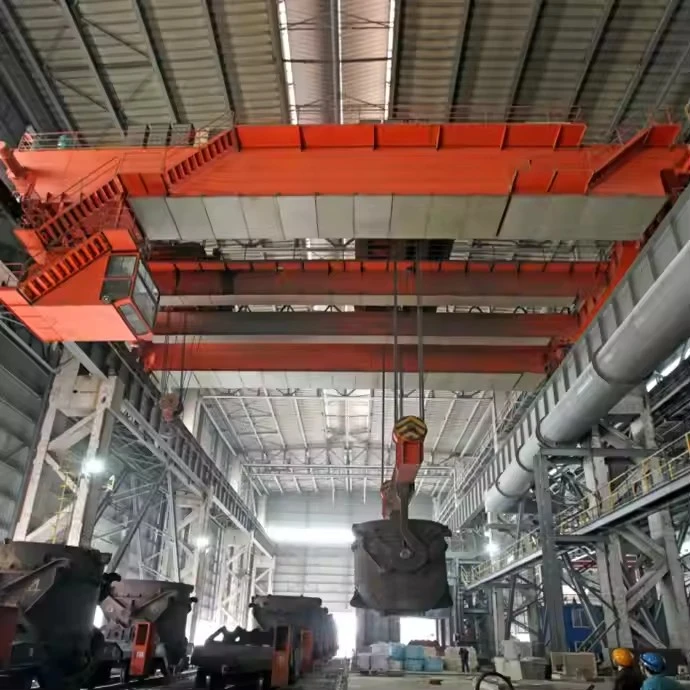

Qb Portlashdan himoyalangan-ikki toʻsinli koʻprikli kran

Asosiy xususiyatlar va dizayn falsafasi

Asosiy printsip - buyonishning oldini olish. Bunga uchqun, yoy yoki xavfli sirt haroratini keltirib chiqarishi mumkin bo'lgan barcha komponentlarni o'zgartirish yoki yopish orqali erishiladi.

Ikki baravar dizayni:Og'ir quvvatlar va himoyalangan komponentlarni joylashtirish uchun bo'sh joy uchun zarur bo'lgan tizimli quvvatni ta'minlaydi.

Portlashdan himoyalangan{0}konstruksiya:Har bir elektr va mexanik komponent qattiq portlashdan himoyalangan{0}}standartlarga javob berish uchun maxsus ishlab chiqilgan yoki o‘zgartirilgan.

Xavfli joylashuv reytinglari:Ushbu kranlar maxsus xavfli (tasniflangan) joylar uchun xalqaro standartlarga muvofiq qurilgan, masalan:

I sinf, 1 va 2 bo'lim:Yonuvchan gazlar yoki bug'lar bo'lgan muhitlar (masalan, neft-kimyo zavodlari, neftni qayta ishlash zavodlari).

II sinf, 1 va 2 bo'lim:Yonuvchan changli muhitlar (masalan, don elevatorlari, un tegirmonlari, ko'mirni qayta ishlash).

III sinf, 1 va 2 bo'lim:Yonuvchan tolalar yoki uchib ketadigan muhitlar (masalan, to'qimachilik fabrikalari, yog'och do'konlari).

Asosiy komponentlar: podshipnik, vites qutisi, dvigatel, nasos

Kelib chiqqan joyi: Henan, Xitoy

Kafolat: 1 yil

Og'irligi (KG): 2000 kg

Videoni chiqish{0}}tekshirish: Taqdim etilgan

Mashina sinovi hisoboti: Taqdim etilgan

Dizayn: Ikki nurli

Samaradorlik: yuqori samaradorlik

Ishlash tezligi: Yuqori tezlikda ishlash

Barqarorlik: -burilishga qarshi funksiya

Rang: ixtiyoriy

Quvvat manbai: 110V/220V/230V/380V/440V, moslashtirilgan

Kenglik: 7,5-31,5 m

Bu juda ixtisoslashgan kran bo'lib, unda har bir komponent bitta asosiy maqsad bilan ishlab chiqilgan, o'zgartirilgan yoki o'ralgan: yonuvchi gazlar, bug'lar, chang yoki tolalar mavjud bo'lgan muhitda yonishning oldini olish.

Komponentlarni muhim portlashdan himoyalangan modifikatsiyalari-bo‘yicha tasniflash mumkin:

1. Strukturaviy va mexanik komponentlar (-uchqun chiqarmaydigan modifikatsiyalar)

Ushbu komponentlar ishqalanish yoki zarba natijasida kelib chiqadigan mexanik uchqunlarning oldini olish uchun o'zgartiriladi.

Asosiy to'sinlar (2):Standart ikkita quti to'sinlar. To'g'ridan-to'g'ri yonish xavfi bo'lmasa-da, ular barcha himoyalangan komponentlarni qo'llab-quvvatlaydigan mustahkam ramkani ta'minlaydi.

Kanca va kanca bloki:Bronza, berilliy mis yoki alyuminiy-bronza qotishmalari kabi uchqun chiqmaydigan-metallardan qilingan. Bu ilgak tasodifan boshqa metall narsaga urilsa, uchqun paydo bo'lishining oldini oladi.

G'ildiraklar (Trolley va Bridge Travel):

Variant 1:bilan g'ildiraklaruchqun chiqmaydigan -jantlar(masalan, bronza jantlar) po'lat uyaga bosilgan.

Variant 2:Butun g'ildiraklar{0}}uchqun chiqmaydigan materiallardan.

Tormoz tizimlari:

Tormoz disklari / barabanlari:dan yasalganuchqun chiqmaydigan-qotishmalar.

Tormoz prokladkalari/poyafzallari:Uchqun chiqarmaydigan{0}}ixtisoslashtirilgan ishqalanish materiallaridan tayyorlangan.

Reylar va uchish-qo'nish yo'lagi:Kran standart temir relslarda ishlaydi. Uchqunning oldini olish qo'zg'almas uchish-qo'nish yo'lagi emas, balki kran g'ildiraklari tomonidan amalga oshiriladi.

Anti{{0}statik sim arqon:Ko'taruvchi sim arqon ko'pincha ishlov beriladi yoki mo'ljallanganstatik elektrni yo'qotishva uchqun paydo boʻlishi mumkin boʻlgan{0}}toʻplanishining oldini oladi.

2. Elektr komponentlari (portlashdan himoyalangan-qo‘shimchalar va sertifikatlangan qurilmalar)

Bu QB krani dizaynining asosidir. Har bir elektr qurilma xavfli atmosferadan ajratilgan.

Portlashdan himoyalangan{{0}qo'shimchalar:

Uy-joy:Barcha elektr komponentlar og'ir{0}}quyma bilan jihozlanganzanglamaydigan po'lat yoki alyuminiy qotishmasimuhofazalar.

Olovli yo'l dizayni:Ushbu korpuslarda aniq ishlov berilgan gardishlar mavjud. Agar portlash sodir bo'lsaichidaquti, olov tor bo'shliqlar (olov yo'llari) orqali chiqib ketayotganda sovutiladi, ularning tashqi atmosferani yoqishiga yo'l qo'ymaydi.

Ichkaridagi komponentlar:Ushbu to'siqlar o'z ichiga oladiboshqaruv paneli, kontaktorlar, ortiqcha yuk o'rni, transformatorlar va terminal bloklari.

Sertifikatlangan motorlar (ko‘targich, trolleybus, ko‘prik):

Qurilish:Dvigatellar ichki portlashni o'z ichiga olishi uchun mustahkamlangan korpuslar bilan maxsus ishlab chiqilgan.

Harorat darajasi (T-kod):Dvigatellar ish muhitida o'ziga xos gazlar yoki changlarni yoqmaydigan maksimal sirt haroratiga ega bo'lishi uchun sertifikatlangan (masalan, maksimal sirt harorati 135 daraja uchun T4 darajasi).

-Uchqun chiqmaydigan sovutgichlar:Ventilyator qanotlari uchqun chiqmaydigan-materiallardan qilingan.

Portlash-Proof Festoon tizimi / Supero'tkazuvchilar barlar:

Uchish-qo'nish yo'lagi bo'ylab elektr uzatish tizimi toymasin kontaktlarning zanglashiga olib kelishi yoki kabelning harakatlanishidan uchqun paydo bo'lishining oldini olish uchun himoya korpusiga to'liq o'ralgan.

Portlash-Proof limit kalitlari va datchiklari:

Barcha joylashuv datchiklari (koʻtargich chegarasi uchun-sayohat oxiri-oʻzlarining sertifikatlangan, muhrlangan korpuslarida joylashgan.

3. Boshqarish va Operator interfeysi komponentlari

Portlash-Pandantli boshqaruv stansiyasi:

Bosish{0}}tugmachalari qalin shisha yoki polikarbonat oynali og‘ir, muhrlangan quyma qutidir. Tugmalar mustahkam va ichki yoyni oldini olish uchun mo'ljallangan.

Sertifikatlangan radio masofadan boshqarish tizimi:

Koʻchma uzatgich oʻz-oʻzidan xavfsiz boʻlishi yoki maxsus xavfli hudud tasnifi uchun-portlashdan himoyalangan boʻlishi kerak.

Krandagi qabul qiluvchi blok-portlashdan himoyalangan korpusda joylashgan.

Operator kabinasi (agar foydalanilsa):Ijobiy bosimli xavfsiz zonani yaratish, xavfli atmosferaning kirib kelishiga yo'l qo'ymaslik uchun kabinaning o'zi toza havo bilan tozalanadi.

4. Xavfsizlik va himoya tizimlari

Topraklama / topraklama tizimi:

Butun kran tuzilishi uchun puxta va past qarshilikka{0}}yerga ulash tizimi o'rnatilgan. Bu har qanday statik elektr to'planishini xavfsiz tarqatish-va statik uchqunlarning oldini olish uchun juda muhimdir.

Maxsus bo'yoq:

Butun kran bilan qoplangananti-statik bo'yoqbo'yalgan yuzalarda statik zaryad-to'planishining oldini olish uchun. Bundan tashqari, qattiq muhitlarga bardosh beradigan-korroziyaga juda chidamli.

Haddan tashqari yuk cheklovchi:Bu muhim xavfsizlik qurilmasi ham portlashdan himoyalangan-qo‘riqxonada joylashgan.

Eskiz

Asosiy texnik

QB Explosion{0}}koʻtarilgan ikki toʻsinli koʻprikli kranning afzalliklari

Afzalliklar asosan eng qiyin sanoat sharoitlarida xavflarni kamaytirish, xavfsizlik va operatsion yaxlitlikka qaratilgan.

1. Yakuniy xavfsizlik va xavfning oldini olish

Yonish manbalarini yo'q qilish:Bu asosiy afzallik. Har bir komponent yonuvchan moddalarni yoqib yuborishi mumkin bo'lgan uchqunlar, yoylar va issiq yuzalarning oldini olish, xodimlarni, infratuzilmani va atrof-muhitni halokatli hodisalardan himoya qilish uchun mo'ljallangan.

Keng qamrovli himoya:Xavfsizlik qoʻshimcha{0}} emas, balki uchqun chiqmaydigan mexanik qismlardan tortib, muhrlangan elektr tizimlarigacha-toʻliq dizaynga oʻrnatilgan.

2. Normativ hujjatlarga rioya qilish va xavfni kamaytirish

Qattiq standartlarga javob beradi:U xavfli joylar uchun qat'iy xalqaro standartlarga muvofiq ishlab chiqilgan va sertifikatlangan (masalan, Evropada ATEX, Shimoliy Amerikada NEC/NEMA, global IECEx). Bu korxonalarga yuqori-xavfli tarmoqlarda qonuniy faoliyat yuritish imkonini beradi.

Mas'uliyatni kamaytiradi:Sertifikatlangan asbob-uskunalardan foydalanish voqea sodir bo'lgan taqdirda kompaniyaning yuridik va moliyaviy javobgarligini sezilarli darajada kamaytiradi.

3. Muhim jarayonlarda uzluksiz operatsiyalar

Ishlab chiqarishni ta'minlaydi:Kimyoviy, farmatsevtika yoki bo'yoq zavodlarida ko'plab jarayonlar yuqori ko'tarilmasdan ishlamaydi. QB krani ushbu operatsiyalarni xavfsiz bo'lmagan uskunalar tomonidan to'xtatilmasdan davom ettirishni xavfsiz qiladi.

Yuqori ishonchlilik:Portlashdan himoyalangan dizaynlarda qoʻllaniladigan komponentlar{0}}oʻz mohiyatiga koʻra mustahkamroq, bardoshli boʻlib, koʻpincha chang va namlikdan yuqori kirish himoyasini (IP reytinglari) taqdim etadi, bu esa ish vaqtini koʻproq va nosozliklar darajasini pasaytiradi.

4. Uzoq{1}}muddatli xarajat samaradorligi

Katastrofik yo'qotishlarni oldini oladi:Bitta portlashning narxi portlashdan himoyalangan kranga-ko'proq boshlang'ich sarmoyadan oshib ketadi. Bu aktivlarni himoya qilishga proaktiv investitsiya.

Chidamlilik:Korroziyaga chidamli materiallar va yuqori sifatli komponentlar-bilan qurilgan bu kranlar kimyoviy ishlov berishda keng tarqalgan og‘ir, korroziy muhitlarda ham uzoq xizmat muddatiga ega.

5. Atrof muhitni muhofaza qilish

Yonuvchan hodisa natijasida yuzaga kelishi mumkin bo'lgan zaharli yoki yonuvchan materiallarning atrof-muhitga tarqalishini oldini oladi.

QB Explosion{0}}koʻp qavatli koʻprikli kranning ilovalari

Ushbu kran I sinf (Gazlar / bug'lar), II sinf (chang) yoki III sinf (tolalar) sifatida tasniflangan portlovchi atmosferalar mavjud bo'lgan har qanday sanoatda majburiydir.

1. Neft va gaz va neft-kimyo sanoati

Foydalanish holati: Neftni qayta ishlash zavodlari, offshor platformalar, vaneft-kimyo zavodlari. Yonuvchan gazlar va metan, propan, benzol yoki vodorod kabi bug'lar mavjud bo'lgan joylarda uskunalar, quvurlar va idishlarga ishlov berish.

2. Kimyo va farmatsevtika ishlab chiqarish

Foydalanish holati:Qayta ishlash korxonalari qayerdayonuvchan erituvchilar(masalan, spirt, efir, aseton) ishlatiladi, yoki qaerdayonuvchan kimyoviy kukunlararalashtiriladi, qayta ishlanadi yoki ishlov beriladi.

3. Bo'yoq va qoplamalar ishlab chiqarish

Foydalanish holati:Bo'yoq, siyoh yoki yopishtiruvchi ishlab chiqaruvchi ob'ektlar. Bu muhitlar bilan to'yinganyonuvchan erituvchi bug'lariaralashtirish, to'ldirish va tozalash jarayonlaridan.

4. Don va oziq-ovqat mahsulotlarini qayta ishlash

Foydalanish holati: Don elevatorlari, un tegirmonlari, shakar siloslari, vaziravorlarni qayta ishlash zavodlari. Ushbu materiallarning havodagi changlari juda yonuvchan va portlovchi atmosfera hosil qilishi mumkin.

5. Oqava suvlarni tozalash va biogaz inshootlari

Foydalanish holati:Qayerda joylashgan hududlarmetan (CH4)vavodorod sulfidi (H2S)gazlar ishlab chiqariladi va to'planishi mumkin, bu esa sezilarli portlash xavfini yaratadi.

6. Aerokosmik va harbiy

Foydalanish holati: Yoqilg'i quyish joylari, angarlar, va ob'ektlarni qayta ishlashraketa yoqilg'isiyoki boshqa uchuvchi moddalar.

7. Plastmassa va yog‘ochga ishlov berish

Foydalanish holati:Ob'ektlar qaerdaplastik kukunlaryokiyog'och changyonuvchan chang muhitini yaratish.

Ishlab chiqarish jarayoni aQDY metallurgiya quyma ko'prikli kranichidamlilik, issiqlikka chidamlilik va xavfsizlikni ta'minlash uchun qattiq sifat nazorati va maxsus muhandislikni o'z ichiga oladi. Quyida ishlab chiqarish jarayonining bosqichma-bosqich-bosqichma- taqsimoti keltirilgan:

1. Dizayn va muhandislik

Yuk va atrof-muhit tahlili- uchun hisob-kitoblaryuk ko'tarish quvvati (5–500+ tonna), oraliq va issiqlikka chidamlilik.

SAPR/3D modellashtirish- Strukturaviy dizayn, stress simulyatsiyalari (FEA) va muvofiqlikISO, FEM yoki GB standartlari.

Moslashtirish– Ixtiyoriy funksiyalar (portlashdan himoya qilish-, izolyatsiyalangan ko‘targichlar, avtomatlashtirish) birlashtirilgan.

2. Materialni tanlash va tayyorlash

Asosiy to'sinlar va oxirgi vagonlar– Yuqori{0}} mustahkam po‘lat (Q345B, Q460C) yoki issiqqa chidamli{0}}qotishma po'lat.

Tel arqonlar va ilgaklar- Maxsusissiqlik bilan ishlov berilgan qotishma-po'lat(eritilgan metallga ishlov berish uchun).

Elektr komponentlari– Yuqori{0}}haroratga-bardoshli kabellar, motorlar va izolyatsiya materiallari.

3. Asosiy komponentlarni ishlab chiqarish

A. Ko‘prik to‘sinlarini qurish

Kesish va payvandlash– Aniqlik uchun CNC plazma/lazerli kesish;suv ostida payvandlash (SAW)yuqori{0}}kuchli bo'g'inlar uchun.

Issiqlik bilan ishlov berish– Deformatsiyaning oldini olish uchun{0}}stressni yumshatish.

Ishlov berish- Yig'ishning aniqligi uchun burg'ulash, frezalash va sirtni silliqlash.

B. Ko'targich va aravachalar yig'ilishi

Yuk ko'taruvchi baraban va vites qutisi– silliq ishlash uchun ishlov beriladi; ostida sinovdan o'tkazildi1,25x nominal yuk.

Issiqlikka chidamli{0}tormozlar– Xavfsiz ushlab turish uchun ikki-disk yoki elektromagnit tormozlar.

Choynak ilgagi va xavfsizlik mandali- Soxta va ultratovushli yoriqlar uchun sinovdan o'tgan.

C. Yuk mashinalarining oxiri va uchish-qo'nish yo'lagi tizimi

G'ildirak va temir yo'llarga ishlov berish– Uzoq umr ko'rish uchun qattiqlashtirilgan po'lat g'ildiraklar.

Haydovchi motorlar va reduktorlar- bilan jihozlanganto'ntarishga qarshi-mexanizmlarog'ir yuklar uchun.

4. Elektr va boshqaruv tizimi integratsiyasi

Festoon/Conductor Bar tizimi– Uchish-qo‘nish yo‘lagi bo‘ylab elektr ta’minoti uchun.

O'zgaruvchan chastotali drayverlar (VFD)– Bir tekis tezlikni boshqarish va energiya samaradorligi uchun.

Xavfsizlik sxemalari- Haddan tashqari yuk datchiklari, cheklov kalitlari va favqulodda to'xtash.

Operator boshqaruvlari– kulon, idishni yokimasofaviy/avtomatlashtirilgan tizimlar.

5. Yuzaki ishlov berish va korroziyadan himoya qilish

Qumlash (SA 2,5 daraja)- Zangni yo'qotadi va bo'yoqning yopishishini yaxshilaydi.

Yuqori-Temp Bo'yoq/Qoplama– Ruxga-boy astar + issiqlikka chidamli{2}}paket (2. gacha).800 daraja).

Kritik komponentli izolyatsiya– ilgaklar va arqonlarga keramik tolalar yoki o‘tga chidamli qoplamalar.

6. Yig'ish va sinovdan o'tkazish

A. Yig‘ishdan oldingi-tekshiruvlar

Guruchlar, trolleybuslar va oxirgi vagonlarni o'lchovli tekshirish.

Uchish-qo'nish yo'lagi relslari va kran yo'llarini tekislash.

B. Yuklash sinovi (ISO 4310 / GB standartlariga muvofiq)

Yoʻq-Yuklash testi– Dvigatel, tormoz va sayohat funksiyalarini tekshiradi.

Statik yuk sinovi – 1,25x nominal quvvat10+ daqiqa.

Dinamik yuk testi – 1,1x nominal quvvattakroriy harakatlar bilan.

Favqulodda tormoz sinovi– Ishlamay qolgan-xavfsiz mexanizmlarni tekshiradi.

C. Issiqlikka chidamliligini tekshirish (quyuv kranlari uchun)

Simulyatsiya qilingan yuqori harorat taʼsir qilish-(agar kerak boʻlsa).

7. Qadoqlash va yetkazib berish

Demontaj (agar kerak bo'lsa)– Katta kranlar uchun butlovchi qismlar alohida jo‘natiladi.

Korroziyaga qarshi -qadoqlash– VCI plyonkasi yoki xorijga tashish uchun qurituvchi.

Hujjatlar– Qo‘llanmalar, sinov hisobotlari va sertifikatlar (CE, ISO, GOST va boshqalar).

8. Oʻrnatish va ishga tushirish (-Saytda)

Uchish-qo'nish yo'lagini tekislash va kranni qayta yig'ish.

Yakuniy yuk sinovi va operatorni o'qitish.

Seminar ko'rinishi:

Kompaniyada uskunalarni boshqarishning intellektual platformasi oʻrnatildi, 310 ta ishlov berish va payvandlash robotlari toʻplami (toʻplami) oʻrnatildi. Reja tugagandan so'ng, 500 dan ortiq to'plamlar (to'plamlar) bo'ladi va uskunalar tarmog'ining tezligi 95% ga etadi . 32 payvandlash liniyalari foydalanishga topshirildi, 50 ta o'rnatish rejalashtirilgan va butun mahsulot liniyasini avtomatlashtirish darajasi 85% ga yetdi.
