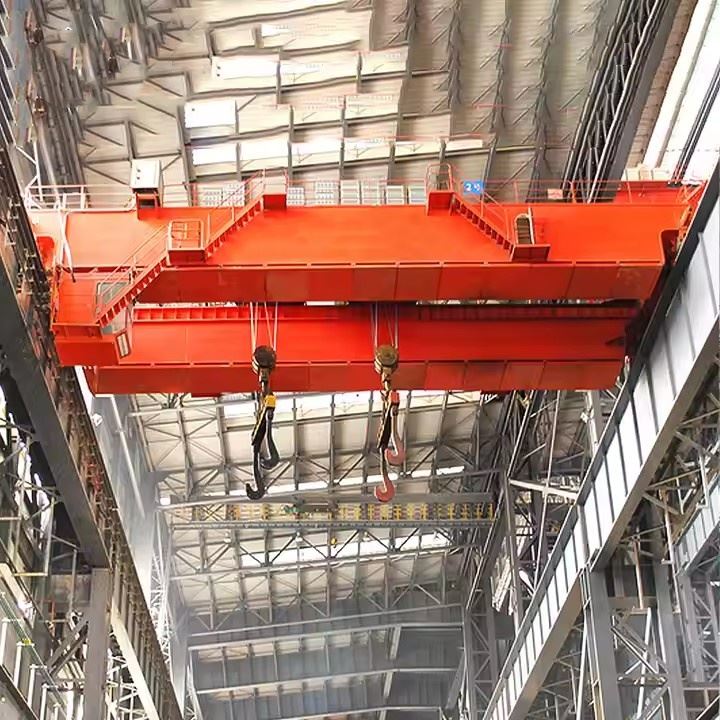

Metallurgiya sanoati uchun ikki qavatli ko'prikli kran

Metallurgiya sanoati uchun ikki qavatli ko'prikli kranning asosiy xususiyatlari

Og'ir{0}}Ishga mo'ljallangan ikki to'sinli dizayn– Yuqori quvvat, barqarorlik va 550 tonnagacha sig'imni ta'minlaydi.

Yuqori haroratga chidamlilik– Eritilgan metall yaqinida xavfsiz ishlash uchun{0}}issiqlik izolyatsiyalangan ilgaklar, motorlar, kabellar va elektr qismlari bilan jihozlangan.

Maxsus ilgak– Ikki tomonlama xavfsizlik tormozlari va izolyatsiyasi issiq metall po‘choqlarni xavfsiz boshqarishni ta’minlaydi.

Uzluksiz ishlash qobiliyati– A6–A8 (FEM/DIN) toifasi uchun mo'ljallangan, 24/7 og'ir metallurgiya jarayonlariga mos keladi.

Kengaytirilgan boshqaruv tizimi- O'zgaruvchan chastotali haydovchi (VFD) yoki PLC avtomatizatsiyasi orqali silliq ko'tarish va sayohat.

Xavfsizlik himoyasi– Haddan tashqari yuk cheklovchi, ikkilamchi tormoz tizimi, cheklov kalitlari, ovozli va yorug'lik signallari va favqulodda to'xtashlarni o'z ichiga oladi.

Operator-Do'stona kabina– Og‘ir muhitda xavfsiz ishlash uchun issiqqa chidamli shisha, ergonomik boshqaruv elementlari va ixtiyoriy konditsioner-.

Moslashtirilgan oraliq va sig'im– Dastgoh o‘lchamlari va ishlab chiqarish ehtiyojlariga moslashtirilgan.

Aniqlik va ishonchlilik– Po‘lat tegirmonlari va quyish korxonalarida po‘latni to‘g‘ri quyish va materiallarga ishlov berishni ta’minlaydi.

Standartlarga muvofiqligi– FEM, DIN, ISO, CMAA va metallurgiya xavfsizligi kodlariga muvofiq ishlab chiqarilgan.

Taqqoslash

Asosiy komponentlar: podshipnik, vites qutisi, dvigatel, nasos

Kelib chiqqan joyi: Henan, Xitoy

Kafolat: 1 yil

Og'irligi (KG): 2000 kg

Video chiqish{0}}tekshirish: Taqdim etilgan

Mashina sinovi hisoboti: Taqdim etilgan

Dizayn: Ikki nurli

Samaradorlik: yuqori samaradorlik

Ishlash tezligi: Yuqori tezlikda ishlash

Barqarorlik: -burilishga qarshi funksiya

Rang: ixtiyoriy

Quvvat manbai: 110V/220V/230V/380V/440V, moslashtirilgan

Kenglik: 7,5-31,5 m

Metallurgik ikki to‘sinli ko‘prikli kranning asosiy komponentlari

1. Ko'prik tuzilishi

Asosiy to'siqlar:dan ishlab chiqarilganyuqori-kuchli, past{1}}qotishma po'lat (masalan, S355JR/J2, Q345B). Ko'pincha aquti-tasma dizayniyuqori qattiqlik va og'ir, markazdan tashqari{0}}yuklardagi burilish kuchlanishlariga qarshilik uchun. Ko'pincha ular bilan qoplanganissiqqa chidamli boʻyoq{{0}.

Yakuniy yuk mashinalari (oxirgi vagonlar):Kranning uzunlamasına harakati uchun g'ildiraklar, podshipniklar va qo'zg'alish mexanizmlarini joylashtiring. Xususiyatog'ir{0}}zarbali po'lat g'ildiraklarvarelsdan chiqishga qarshi-qo'riqchilaruchish-qo'nish yo'lagi relslarida xavfsizlikni ta'minlash.

2. Yuk ko'tarish moslamasi (Yadro ko'taruvchisi)

Bu metallurgiya uchun juda ixtisoslashgan.

Yuk ko'taruvchi vosita: H sinfi (180 daraja) izolyatsiyasiyoki undan yuqori standart hisoblanadi. Ko'pinchabutunlay yopiq fan sovutilgan (TEFC)yoki hattoportlashga-tasdiqyonuvchi chang bo'lgan muhitlar uchun.

Tel arqon va baraban:Foydalanadiyuqori{0}}navbatli, issiqlikka chidamli-tel arqon(masalan, po'lat yadro bilan). Baraban arqonni aniq o'rash uchun ishlov beriladi.

Kanca bloki:Eng og'ir ilovalar uchun (cho'p bilan ishlov berish), aortiqcha kasnak tizimiishlatiladi. Kancaning o'zi zarb qilinganqotishma po'latva a dan bo'lishi mumkinC-kancarulonlar uchun dizayn yoki amaxsus kanca.

Tormoz tizimi:Bir nechta ortiqcha tormozlar:

Birlamchi ushlab turish tormozi.

Favqulodda mexanik tormoz.

Regenerativ tormozlashO'zgaruvchan chastotali haydovchi (VFD) orqali.

3. Trolleyli ramka

Yuk ko'tarish moslamasini ko'prik to'sinlari bo'ylab olib o'tadigan inshoot.

Drayv mexanizmi:bilan jihozlanganikki tomonlama disklar(har ikki tomonda bitta dvigatel) sinxron harakat va trolleybusning burilishini oldini olish uchun.

Buferlar:Har bir uchida og'ir{0}}zarba-yutuvchi buferlar.

4. Harakatni boshqarish tizimlari

Sayohat haydovchilari (ko'prik va trolleybus):Foydalanish3 fazali AC motorlartomonidan nazorat qilinadiO'zgaruvchan chastotali drayverlar (VFD). VFDlar silliq, boshqariladigan tezlashtirish va sekinlashuvni ta'minlaydi, bu ayniqsa erigan metallda yukning tebranishini oldini olish uchun juda muhimdir.

Vites qutilari: Qattiqlashtirilgan spiral tishli reduktorlardoimiy og'ir yuklarda yuqori moment, samaradorlik va chidamlilik uchun.

5. Elektr va boshqaruv tizimi

Quvvatlantirish manbai: Izolyatsiya qilingan Supero'tkazuvchilar Bar tizimi (ICBS)changli metallurgiya korxonalarida feston tizimlariga nisbatan afzallik beriladi, chunki u yopiq va ishonchli.

Boshqaruv kabinetlari: IP54 yoki IP55 reytingichang va suv kirishidan himoya qilish uchun. Komponentlar yuqori issiqlik bardoshlik uchun tanlangan.

Operator interfeysi:

Pendant stantsiyasi: Og'ir{0}}yuklarga chidamli, issiqqa chidamli-kulonfavqulodda to'xtash bilan.

Radio masofadan boshqarish pulti:Operator xavfsizligi uchun zarur bo'lib, cho'chqalar yoki pechlar yaqinida ishlashda xavfsiz masofadan boshqarish imkonini beradi.

Minbar kabinasi:To'liq vaqtli operatorlar uchun-konditsionerli kabina kranga biriktirilgan bo'lib,-do'konning to'liq ko'rinishi bilan himoyalangan muhitni ta'minlaydi.

6. Xavfsizlik va himoya tizimlari (CRITICAL)

Haddan tashqari yuklanish chegarasi qurilmasi:Majburiy. Kranning nominal quvvatidan ortiq yukni ko'tarishiga yo'l qo'ymaydi.

Ikki martalik-Limitli kalitlar:Ortiqcha sayohat qilish va "ikkita-bloklanish" ning oldini olish uchun{0}}ko‘tarish va tushirish uchun.

Toʻqnashuvga qarshi{{0}tizim:Xuddi shu uchish-qo'nish yo'lagidagi kranlarning to'qnashuvini oldini olish uchun lazer yoki radardan foydalanadi.

Anemometr:Tashqi kranlar uchun shamol tezligini o'lchaydi va agar chegaralar oshib ketgan bo'lsa, signalni ishga tushirishi yoki kran funksiyalarini o'chirib qo'yishi mumkin.

Po‘choqni kuzatish tizimi (cho‘lkali kranlar uchun):Qopqoqning og'irligi va ilgakka ulanishning yaxlitligini nazorat qiladi. Erigan metall to'kilishini oldini olish uchun eng muhim xavfsizlik tizimi.

Issiqlik qalqonlari:Radiatsion issiqlikni yo'qotish uchun ko'taruvchi mexanizm va issiqlik manbai (masalan, po'choq) orasiga qo'yilgan himoya plitalari.

Favqulodda to'xtash tizimlari:Bir nechta nuqtada (kulon, radio, minbar) joylashgan.

7. Ixtisoslashtirilgan qo'shimchalar (yordamchi ko'tarish moslamalari)

C-Klanglar:Po'lat rulonlarga ishlov berish uchun.

Elektromagnitlar:Po'lat, plitalar yoki choyshablarni ko'chirish uchun. Kranda alohida generatorni talab qiling.

Motorli chelaklar:Chiqindi yoki ko'mir kabi quyma materiallar bilan ishlash uchun.

Ko'taruvchi to'sinlar:Eritilgan metall po'choqning trunnionlarini xavfsiz ulash uchun mo'ljallangan ilgaklar bilan maxsus ishlab chiqilgan ramkalar.

Eskiz

Asosiy texnik

Metallurgiyada qo'sh to'sinli ko'prikli kranlarning afzalliklari

Ikki to‘sinli kranlar sanoatning o‘ta og‘ir talablariga javob bera oladigan mislsiz qobiliyati tufayli metallurgiya inshootlarining tayanchi hisoblanadi.

1. Ajoyib quvvat va yuqori yuk ko'tarish qobiliyati

Og'ir{0}}vazifalar:dan eng katta yuklarni ko'tarish uchun mo'ljallangan50 tonnadan 500 tonnagacha. Bu eritilgan metall, katta rulonlar va massiv plitalar uchun kerak.

Kuchli qurilish:Ikki to‘sinli konstruksiya yuqori konstruktiv yaxlitlik va qattiqlikni ta’minlaydi, markazdan tashqari-va dinamik yuklardan kelib chiqadigan burilish va egilish kuchlariga qarshilik ko‘rsatadi.

2. Ekstremal muhitlar uchun yaxshilangan xavfsizlik (eng muhim afzallik)

Issiqlik uchun qurilgan:Komponentlar bilan belgilanadiyuqori -harorat koʻrsatkichlari(masalan, H sinfidagi izolyatsion motorlar, issiqlikka chidamli bo'yoqlar va muhrlar) pechlar va erigan materiallar yaqinida ishonchli ishlaydi.

Ortiqcha xavfsizlik tizimlari:Bir nechta muvaffaqiyatsiz{0}}seyflar kabi xususiyatikki tomonlama tormozlar(asosiy va favqulodda),ortiqcha yuk cheklovchilar, vachovgum monitoringi tizimlarierigan metall bilan bog'liq halokatli baxtsiz hodisalarning oldini olish.

Operator himoyasi: Radio masofadan boshqarish pultistandart bo'lib, operatorlarga kranni issiqlik, tutun va potentsial to'kilish xavfidan xavfsiz masofadan boshqarishga imkon beradi.

3. Yuqori aniqlik va nazorat

Yumshoq ishlash:bilan jihozlanganO'zgaruvchan chastotali drayverlar (VFD)barcha harakatlarda (ko'targich, trolleybus, ko'prik). Bu qimmatli va xavfli yuklarni aniq joylashtirish imkonini beruvchi ajoyib darajada silliq tezlashish va sekinlashuvga imkon beradi.

Anti-Sway texnologiyasi:Murakkab boshqaruv tizimlari yukning tebranishini avtomatik ravishda minimallashtiradi, bu esa eritilgan metallni gavjum sexda sachramasdan manevr qilishda muhim ahamiyatga ega.

4. Chidamlilik va past hayot aylanishi narxi

Premium komponentlar:Uzluksiz, yuqori tsiklli yuklarga bardosh beradigan-sanoat toifasidagi viteslar, qotib qolgan g'ildiraklar va og'ir{1}}burchaklar bilan qurilgan (FEM M7/M8 klassi).

Qisqartirilgan ishlamay qolish vaqti:Ularning mustahkam dizayni va yuqori sifatli materiallardan foydalanish uzoqroq xizmat ko'rsatish oraliqlariga, kamroq buzilishlarga va yuqori umumiy foydalanishga olib keladi, bu esa 24/7 metallurgiya ishlab chiqarishi uchun juda muhimdir.

5. Dizaynning moslashuvchanligi va moslashuvi

Maxsus qo'shimchalar:bilan muammosiz birlashtirilishi mumkinC-lagallar uchun ilgaklar, hurdalar uchun elektromagnitlar va moslashtirilgan ko'taruvchi to'sinlar.

Yuqori ko'tarish balandligi:Dizayn bitta to'sinli kranlarga nisbatan kattaroq kanca balandligini ta'minlaydi, bu katta po'choqlar va yig'ilgan materiallar uchun zarur bo'shliqni ta'minlaydi.

Metallurgiya sanoatida qo'llanilishi

Ikki to'sinli kran butun metall ishlab chiqarish zanjirida ajralmas hisoblanadi:

Ishlab chiqarish jarayoni aQDY metallurgiya quyma ko'prikli kranichidamlilik, issiqlikka chidamlilik va xavfsizlikni ta'minlash uchun qattiq sifat nazorati va maxsus muhandislikni o'z ichiga oladi. Quyida ishlab chiqarish jarayonining bosqichma-bosqich-bosqichma- taqsimoti keltirilgan:

1. Dizayn va muhandislik

Yuk va atrof-muhit tahlili- uchun hisob-kitoblaryuk ko'tarish quvvati (5–500+ tonna), oraliq va issiqlikka chidamlilik.

SAPR/3D modellashtirish- Strukturaviy dizayn, stress simulyatsiyalari (FEA) va muvofiqlikISO, FEM yoki GB standartlari.

Moslashtirish– Ixtiyoriy funksiyalar (portlashdan himoya qilish-, izolyatsiyalangan ko‘targichlar, avtomatlashtirish) birlashtirilgan.

2. Materialni tanlash va tayyorlash

Asosiy to'sinlar va oxirgi vagonlar– Yuqori{0}} mustahkam po‘lat (Q345B, Q460C) yoki issiqqa chidamli{0}}qotishma po'lat.

Tel arqonlar va ilgaklar- Maxsusissiqlik bilan ishlov berilgan qotishma-po'lat(eritilgan metallga ishlov berish uchun).

Elektr komponentlari– Yuqori{0}}haroratga-bardoshli kabellar, motorlar va izolyatsiya materiallari.

3. Asosiy komponentlarni ishlab chiqarish

A. Ko‘prik to‘sinlarini qurish

Kesish va payvandlash– Aniqlik uchun CNC plazma/lazerli kesish;suv ostida payvandlash (SAW)yuqori{0}}kuchli bo'g'inlar uchun.

Issiqlik bilan ishlov berish– Deformatsiyaning oldini olish uchun{0}}stressni yumshatish.

Ishlov berish- Yig'ishning aniqligi uchun burg'ulash, frezalash va sirtni silliqlash.

B. Ko'targich va aravachalar yig'ilishi

Yuk ko'taruvchi baraban va vites qutisi– silliq ishlash uchun ishlov beriladi; ostida sinovdan o'tkazildi1,25x nominal yuk.

Issiqlikka chidamli{0}tormozlar– Xavfsiz ushlab turish uchun ikki-disk yoki elektromagnit tormozlar.

Choynak ilgagi va xavfsizlik mandali- Soxta va ultratovushli yoriqlar uchun sinovdan o'tgan.

C. Yuk mashinalarining oxiri va uchish-qo'nish yo'lagi tizimi

G'ildirak va temir yo'llarga ishlov berish– Uzoq umr ko'rish uchun qattiqlashtirilgan po'lat g'ildiraklar.

Haydovchi motorlar va reduktorlar- bilan jihozlanganto'ntarishga qarshi-mexanizmlarog'ir yuklar uchun.

4. Elektr va boshqaruv tizimi integratsiyasi

Festoon/Conductor Bar tizimi– Uchish-qo‘nish yo‘lagi bo‘ylab elektr ta’minoti uchun.

O'zgaruvchan chastotali drayverlar (VFD)– Tezlikni silliq boshqarish va energiya samaradorligi uchun.

Xavfsizlik sxemalari- Haddan tashqari yuk datchiklari, cheklov kalitlari va favqulodda to'xtash.

Operator boshqaruvlari– kulon, idishni yokimasofaviy/avtomatlashtirilgan tizimlar.

5. Yuzaki ishlov berish va korroziyadan himoya qilish

Qumlash (SA 2,5 daraja)- Zangni yo'qotadi va bo'yoqning yopishishini yaxshilaydi.

Yuqori -Temp Bo'yoq/Qoplama– Ruxga-boy astar + issiqlikka chidamli{2}}paket (2800 daraja).

Kritik komponentli izolyatsiya– ilgaklar va arqonlarga keramik tolalar yoki o‘tga chidamli qoplamalar.

6. Yig'ish va sinovdan o'tkazish

A. Yig‘ishdan oldingi-tekshiruvlar

Guruchlar, trolleybuslar va oxirgi vagonlarni o'lchovli tekshirish.

Uchish-qo'nish yo'lagi relslari va kran yo'llarini tekislash.

B. Yuklash sinovi (ISO 4310 / GB standartlariga muvofiq)

Yoʻq-Yuklash testi– Dvigatel, tormoz va sayohat funksiyalarini tekshiradi.

Statik yuk sinovi – 1,25x nominal quvvat10+ daqiqa.

Dinamik yuk testi – 1,1x nominal quvvattakroriy harakatlar bilan.

Favqulodda tormoz sinovi– Ishlamay qolgan-xavfsiz mexanizmlarni tekshiradi.

C. Issiqlikka chidamliligini tekshirish (quyuv kranlari uchun)

Simulyatsiya qilingan yuqori harorat taʼsir qilish-(agar kerak boʻlsa).

7. Qadoqlash va yetkazib berish

Demontaj (agar kerak bo'lsa)– Katta kranlar uchun butlovchi qismlar alohida jo‘natiladi.

Korroziyaga qarshi -qadoqlash– VCI plyonkasi yoki xorijga tashish uchun qurituvchi.

Hujjatlar– Qo‘llanmalar, sinov hisobotlari va sertifikatlar (CE, ISO, GOST va boshqalar).

8. Oʻrnatish va ishga tushirish (-Saytda)

Uchish-qo'nish yo'lagini tekislash va kranni qayta yig'ish.

Yakuniy yuk sinovi va operatorni o'qitish.

Seminar ko'rinishi:

Kompaniyada uskunalarni boshqarishning intellektual platformasi o'rnatildi, 310 ta komplekt (jamlanma) ishlov berish va payvandlash robotlari o'rnatildi. Reja tugagandan so'ng, 500 dan ortiq to'plamlar (to'plamlar) bo'ladi va uskunalar tarmog'ining tezligi 95% ga etadi . 32 payvandlash liniyalari foydalanishga topshirildi, 50 ta o'rnatish rejalashtirilgan va butun mahsulot liniyasini avtomatlashtirish darajasi 85% ga yetdi.
