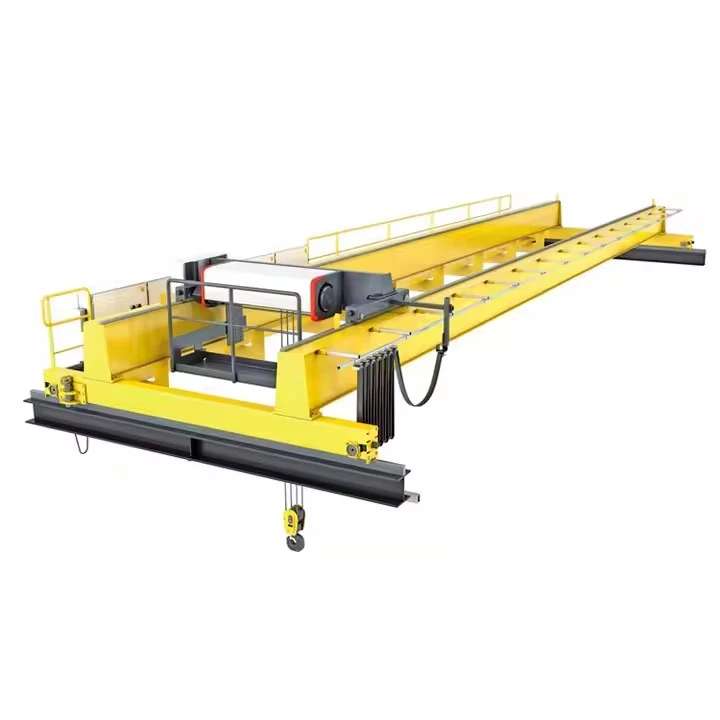

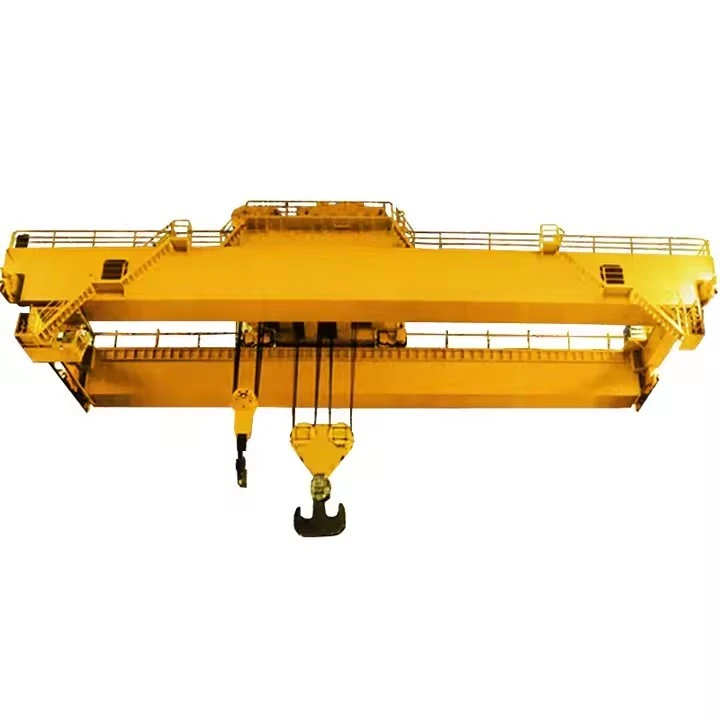

Yevropa tipidagi ikki to‘sinli ko‘prikli kran

Evropa tipidagi ikki qavatli ko'prikli kran nima?

A Yevropa tipidagi ikki to‘sinli ko‘prikli kranEvropa dizayn standartlariga (birinchi navbatdaFEM- Fédération Européenne de la Manutention vaISOstandartlar). U optimallashtirilgan dizayni, yuqori{1}}sifatli komponentlari, ilg‘or xavfsizlik funksiyalari hamda energiya samaradorligi va ergonomikaga e’tibor qaratilishi bilan ajralib turadi.

Buni kranlar dunyosidagi-premium, yuqori unumdorlik, talabchan sanoat muhitida ishonchlilik, aniqlik va operator xavfsizligi uchun ishlab chiqilgan-variant sifatida tasavvur qiling.



Evropa tipidagi ikki to'sinli kranlarning afzalliklari

Yuqori ishonchlilik va ish vaqti:Yuqori sifatli komponentlar va mustahkam dizayndan foydalanish ajoyib ishonchlilik va ishlamay qolish vaqtini qisqartirishga olib keladi.

Aniq ishlov berish:Chastotali{0}}boshqariladigan drayvlar yukni ham, kran tuzilishini ham himoya qilib, yukni juda aniq va silliq joylashtirish imkonini beradi.

Kengaytirilgan xavfsizlik:Dunyoning eng qat'iy xavfsizlik standartlariga muvofiq ishlab chiqilgan va sertifikatlangan, xodimlar va aktivlarni himoya qiladi.

Kam umumiy egalik qiymati:Dastlabki investitsiyalar yuqori bo'lishi mumkin bo'lsa-da, ularning chidamliligi, energiya samaradorligi va texnik xizmat ko'rsatish qulayligi kranning ishlash muddati davomida arzonroq narxga olib keladi.

Engil va samarali tuzilma:Optimallashtirilgan dizayn bino strukturasiga kamroq stress qo'yadi va yangi ob'ekt uchun qurilish xarajatlarini kamaytiradi.



Taqqoslash: Evropa va an'anaviy ikki to'sinli kranlar

Xususiyat	Yevropa turi	An'anaviy tur
Dizayn standarti	FEM / ISO	Boshqa milliy standartlar (masalan, JB/T, CMAA)
Nazorat	VFDs barcha harakatlar uchun standart	VFD ko'pincha variant
Xavfsizlik	Idoralar sertifikati, SIL{0}}baholangan tizimlar	Asosiy xavfsizlik tizimlari
Komponentlar	Premium Yevropa brendlari	Standart yoki mahalliy brendlar
Og'irligi	Engilroq, optimallashtirilgan tuzilma	Xuddi shu quvvat uchun og'irroq
Diqqat	Aniqlik, xavfsizlik, samaradorlik	Imkoniyat, xarajat

Xulosa:TheYevropa tipidagi ikki to‘sinli ko‘prikli kranko'tarilish texnologiyasining eng yuqori cho'qqisini ifodalaydi. Unga urg'u berishoptimallashtirilgan dizayn, yuqori sifat va integratsiyalangan xavfsizlikuni operatsion samaradorlik, aniqlik va ishchilar xavfsizligi muhim bo‘lgan-zamonaviy, yuqori unumdor sanoatlar uchun afzalroq tanlov qiladi. Bu unumdorlikka va xavfni kamaytirishga investitsiya.



Asosiy komponentlar: podshipnik, vites qutisi, dvigatel, nasos

Kelib chiqqan joyi: Henan, Xitoy

Kafolat: 1 yil

Og'irligi (KG): 2000 kg

Videoni chiqish{0}}tekshirish: Taqdim etilgan

Mashina sinovi hisoboti: Taqdim etilgan

Dizayn: Ikki nurli

Samaradorlik: yuqori samaradorlik

Ishlash tezligi: Yuqori tezlikda ishlash

Barqarorlik: -burilishga qarshi funksiya

Rang: ixtiyoriy

Quvvat manbai: 110V/220V/230V/380V/440V, moslashtirilgan

Kenglik: 7,5-31,5 m

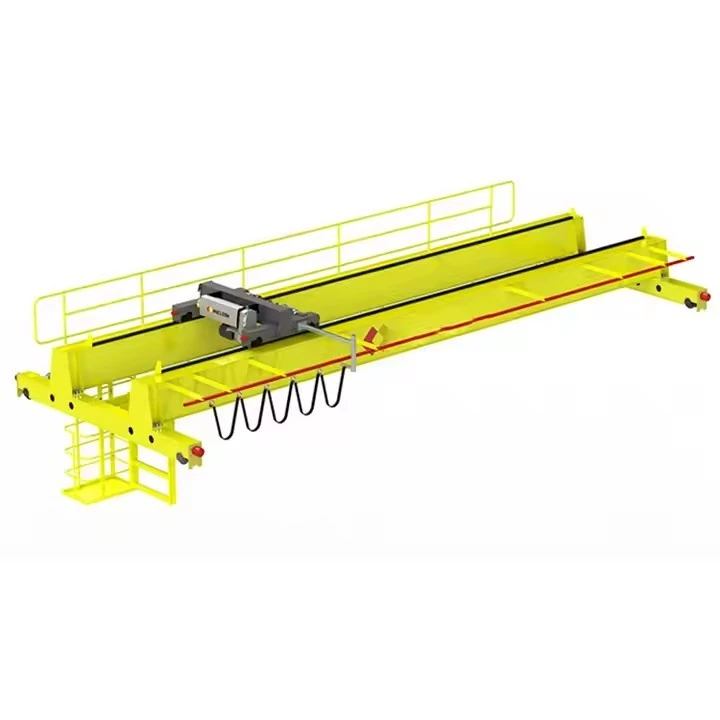

Bu erda a tarkibiy qismlarining batafsil taqsimotiYevropa tipidagi ikki to‘sinli ko‘prikli kran, uni ajratib turadigan dizayn xususiyatlarini ta'kidlash.

1. Optimallashtirilgan tizimli tizim (ramka)

Payvandlangan quti panjaralari:

FEM-Optimallashtirilgan dizayn:Yuqori mustahkamlikdagi poʻlat plitalardan-yaxshlangan va maksimal quvvat-va{2}}ogʻirlik nisbati uchun chekli elementlar tahlili (FEA) yordamida optimallashtirilgan.

Korroziyadan himoya qilish:Yuqori darajadagi korroziyaga chidamlilik uchun-yuzani yuqori sifatli tayyorlash (partlatish) va bir nechta qoplama qatlamlari bilan ajralib turadi.



Modulli yuk mashinalari:

Muhrlangan podshipniklar:Minimal texnik xizmat ko'rsatish uchun-oldindan moylangan, xizmat muddati-yopilgan podshipniklar.

Nozik ishlov berish:Barcha o'rnatish sirtlari silliq harakatlanishni va g'ildirakning aşınmasını kamaytirishni ta'minlaydigan mukammal hizalanish uchun qayta ishlanadi.

Reldan chiqishga qarshi-qurilmalar:G'ildiraklarning relslardan chiqib ketishining oldini olish uchun standart xususiyatlar.

Uchish-qo‘nish yo‘lagi tizimi:

Nozik relslar:Aniq tekislash toleranslari bilan-yuqori sifatli po'lat relslar.

Kran buferlari:Shokni yutuvchi -energiyani yutuvchi{1}}buferlar.

2. Yuqori-Unumdorlik ko'tarish va haydash tizimi

O'rnatilgan ko'taruvchi va trolleybus:

Pastki bosh xonasi dizayni:Kancaning harakatlanishini maksimal darajada oshirish uchun ko'targich va trolleybus mexanizmlarining ixcham integratsiyasi.

Modulli qurilish:Oson parvarishlash va komponentlarni almashtirish imkonini beradi.

Premium yuk ko'tarish moslamasi:

Brendli komponentlar:Odatda Demag, Street Crane yoki ABB kabi ishlab chiqaruvchilarning ko'targichlari mavjud.

Majburiy{0}}Reytingli motorlar:Yuqori moment va issiqlik quvvatiga ega bo'lgan yuk ko'tarish uchun maxsus mo'ljallangan motorlar.

Planetar uzatmalar qutilari:Quvvatni silliq uzatish uchun yuqori-samaradorlik, ixcham vites qutilari.

Chastotalar-boshqariladigan disklar:

Barcha harakatlardagi VFDlar:Aniq nazorat qilish uchun ko'targich, trolleybus va ko'prik harakatlarida standart o'zgaruvchan chastotali drayverlar.

Regenerativ tormozlash:Pastga tushirish vaqtida energiyani quvvat manbaiga qaytarish qobiliyati.



3. CE-Mos boshqaruv va xavfsizlik tizimlari

Boshqarish tizimlari:

Ergonomik kulon:O'rnatilgan diagnostika displeyi bilan engil, ergonomik boshqaruv pandanti.

Radio masofadan boshqarish opsiyasi:Xavfsiz chastotali{0}}radio boshqaruv tizimlari.

Xavfsizlik PLC:Maxsus xavfsizlik funktsiyalari bilan dasturlashtiriladigan mantiqiy boshqaruvchi.

Xavfsizlik tizimlari:

Yuklanish momenti ko'rsatkichi (LMI):Yukni tortish va to'qnashuvga qarshi-sertifikatlangan tizim.

Ortiqcha tormozlash:

Ko'targichda birlamchi mexanik tormoz.

Ikkilamchi tormoz tizimi (ko'pincha elektron).

3-toifa / PLd standartlariga javob beradigan favqulodda to'xtash tizimi.

Limit kalitlari:Barcha harakatlar uchun-koderga asoslangan joylashishni aniqlash va cheklash kalitlari.

Haddan tashqari yuk himoyasi:Mexanik va elektron ortiqcha yukdan himoya qilish qurilmalari.

4. Elektr va energiya tizimlari

Quvvatlantirish manbai:

Supero'tkazuvchilar bar tizimlari:Xavfsiz elektr uzatish uchun to'liq yopiq, izolyatsiyalangan o'tkazgich tizimlari.

Festoon tizimlari:Yuqori moslashuvchan kabellarga-kabel boshqaruv tizimlari.

Boshqaruv panellari:

IP-Reytingli muhofazalar:Chang va suvdan himoya qilish uchun minimal IP54 darajasi.

Issiqlik boshqaruvi:Haroratni nazorat qilish uchun konditsioner yoki isitish moslamalari.

Modulli dizayn:Ta'mirlash va muammolarni bartaraf etish uchun qulay foydalanish.

5. Maxsus xususiyatlar va aksessuarlar

Monitoring tizimlari:

Kranlarni boshqarish tizimi (CMS):Masofaviy monitoring va diagnostika qobiliyati.

Ta'mirlash ko'rsatkichlari:Avtomatik xizmat ko'rsatish oralig'i haqida eslatmalar.

Yoritish va aloqa:

LED ish joyini yoritish:Kranlar{0}}ishlaydigan hudud uchun energiya tejamkor yoritish.

Favqulodda yoritish:Batareya bilan taʼminlangan{0}}favqulodda yoritish tizimi.

Interkom tizimlari:Kran operatorlari va pol xodimlari o'rtasidagi aloqa uchun.

Eskiz

Asosiy texnik





Evropa tipidagi ikki qavatli ko'prikli kranning afzalliklari

Yevropa tipidagi qo‘sh to‘sinli kranlar xavfsizlik, samaradorlik va uzoq muddatli qiymatga asoslangan yuqori darajadagi imtiyozlar to‘plamini taklif etadi.



1. Xavfsizlik va me'yoriy hujjatlarga mos kelishi

Idoralar sertifikati:Evropa Ittifoqining Mashinasozlik bo'yicha direktivasi va boshqa amaldagi standartlarga to'liq mos ravishda qurilgan bo'lib, xodimlarning eng yuqori darajasini va operatsion xavfsizlikni ta'minlaydi.

Kengaytirilgan xavfsizlik tizimlari:XususiyatSIL-baho (Xavfsizlik darajasi)standart sifatida xavfsizlik funktsiyalari, ortiqcha tormoz tizimlari va keng qamrovli ortiqcha yuk himoyasi.

Xavfni kamaytirish:Integratsiyalashgan xavfsizlik dizayni baxtsiz hodisalar xavfini sezilarli darajada kamaytiradi, xodimlarni ham, qimmatbaho aktivlarni ham himoya qiladi.

2. Yuqori ishlash va aniqlik

Yumshoq ishlash: O'zgaruvchan chastotali drayverlar (VFD)Ular barcha harakatlarda (koʻtargich, trolleybus va uzoq sayohat) standart boʻlib, -bepul tezlanish va sekinlashuvni taʼminlaydi.

Yukni aniq nazorat qilish:Bu yuklarning aniq joylashuvini aniqlash imkonini beradi, bu esa yuqori{0}}qiymatli mahsulotlar, yig'ish vazifalari va nozik operatsiyalar uchun juda muhimdir.

Minimallashtirilgan yuk tebranishi:Boshqariladigan harakat yuk aylanishini sezilarli darajada kamaytiradi, xavfsizlik va samaradorlikni oshiradi.

3. Istisno chidamlilik va ishonchlilik

Premium komponentlar:Yuqori sifatli, markali komponentlardan (masalan, Demag yuk ko'targichlari, SEW disklari, Siemens boshqaruvlari)-foydalanish ajoyib ishonchlilik va uzoq xizmat muddatini ta'minlaydi.

Optimallashtirilgan tuzilma:TheFEM{0}}asosidagi dizaynU uchish-qo‘nish yo‘lagi va bino strukturasidagi eskirishni kamaytiradigan kuchli va yengil konstruksiya yaratish uchun chekli elementlar tahlilidan foydalanadi.

Yuqori ish vaqti:Komponentlarning mustahkam konstruktsiyasi va sifati kamroq ishlamay qolishga va umumiy mahsuldorlikka olib keladi.

4. Energiya samaradorligi va past umr bo'yi xarajat

Kamaytirilgan quvvat sarfi:VFD va yuqori{0}}samarador motorlar, ayniqsa tez-tez ishga tushadigan va toʻxtab turadigan ilovalarda energiya sarfini kamaytiradi.

Qayta tiklanadigan drayvlar:Ko'pgina modellar pasaytirish operatsiyalari paytida energiyani elektr tarmog'iga qaytarishi mumkin, bu esa xarajatlarni yanada kamaytiradi.

Kam texnik xizmat ko'rsatish talablari:Muhrlangan, oldindan moylangan podshipniklar va modulli komponentlar kabi xususiyatlar-ta'mirlash chastotasi va xarajatlarini kamaytiradi, natijada umumiy egalik qiymati (TCO) kamayadi.

5. Ergonomika va texnik xizmat ko'rsatish

Pastki bosh xonasi dizayni:Ko'targich va trolleybusning ixcham integratsiyasi kran ostida foydalanish mumkin bo'lgan ko'tarish balandligini maksimal darajada oshiradi, bu balandlik cheklovlari bo'lgan ob'ektlarda muhim afzallikdir.

Oson ta'mirlash:Modulli dizayn va foydalanish mumkin bo'lgan komponentlar texnik xizmat ko'rsatish vaqtini minimallashtirib, tekshirish va xizmat ko'rsatishni osonlashtiradi.

Operator-Do'stona:Ergonomik boshqaruv, aniq diagnostika va mukammal ko‘rinish operator charchoqini kamaytiradi va ish unumdorligini oshiradi.



Evropa tipidagi ikki qavatli ko'prikli kranning ilovalari

Bu kran aniqlik, ishonchlilik va xavfsizlikni muhokama qilib boʻlmaydigan-sanoatlar uchun afzalroq tanlovdir.



1. Avtomobil va aerokosmik sanoat

Ilova:Katta avtomobil kuzov panellari, samolyot komponentlari va dvigatellarini boshqarish va joylashtirish.

Nima uchun ishlatiladi:Aniq boshqaruv va silliq harakat yig‘ish vaqtida yuqori-qiymatli, nozik qismlarga zarar yetkazilishining oldini oladi.

2. Ilg'or ishlab chiqarish va saqlash

Ilova:Og'ir palletli mahsulotlar, mashinalar va xom ashyolarni qayta ishlash uchun-baland omborxonalar va ishlab chiqarish liniyalarida.

Nima uchun ishlatiladi:Yuqori ishonchlilik, tezlik va aniq boshqaruv ish oqimi va saqlash zichligini optimallashtiradi. Pastki bosh xonasi dizayni vertikal bo'shliqni maksimal darajada oshiradi.

3. Chelik va metallga xizmat ko'rsatish markazlari

Ilova:Po'lat rulolar, choyshablar va profillarni siljitish va yig'ish.

Nima uchun ishlatiladi:Sog'lom FEM dizayni og'ir yuklarni ishonchli tarzda boshqaradi, aniq boshqaruvlar esa xavfsiz va samarali yig'ish va olish imkonini beradi.

4. Energiya ishlab chiqarish va og'ir muhandislik

Ilova:Turbinalar, generatorlar, transformatorlar va yirik{0}}mexanizmlarga texnik xizmat ko‘rsatish va o‘rnatish.

Nima uchun ishlatiladi:Istisno xavfsizlik xususiyatlari va aniq yuk nazorati qimmat uskunalarni himoya qilish va murakkab liftlar paytida xodimlarning xavfsizligini ta'minlash uchun juda muhimdir.



A uchun ishlab chiqarish tartibiYevropa tipidagi ikki to‘sinli ko‘prikli kranBu qat'iy Yevropa standartlariga (masalan, FEM va ISO) amal qiladigan va Idoralar sertifikati bilan yakunlanadigan-o'ta tizimli va sifatga asoslangan jarayondir.

Bu erda ishlab chiqarish jarayonining batafsil taqsimoti.



1-bosqich: Dizayn va FEM tahlili

Ushbu bosqich asos bo'lib, optimallashtirish va muvofiqlikka qaratilgan.

Mijoz spetsifikatsiyasi va xavfni baholash:Operatsion talablar, atrof-muhit va rasmiyatchilikning batafsil tahliliXavf-xatarni baholashEvropa Ittifoqining mashinasozlik direktivasi talab qilganidek.

Ilg'or muhandislik:

FEM strukturaviy tahlili:Minimal og'irlik bilan maksimal quvvatga ega bo'lgan to'sin va oxirgi yuk mashinasi dizaynini optimallashtirish uchun chekli elementlar tahlilidan foydalanish. Bu stress, og'ish va dinamik xatti-harakatlarni hisoblaydi.

Idoralar muvofiqligini rejalashtirish:Tegishli standartlardan (masalan, EN 13001, EN 60204) xavfsizlik va dizayn talablarini loyihaga integratsiya qilish.

Materiallar ro'yxati (BOM):Sertifikatlangan materiallar va tasdiqlangan, markali komponentlar (masalan, SEW drayvlari, Siemens PLC)-ko'rsatilgan batafsil ro'yxatni yaratish.



2-bosqich: Materialni tanlash va tayyorlash

Xarid qilish:Sertifikatlangan po'lat (masalan, S355JR) va Idoralar{3}}belgilangan yoki xalqaro miqyosda tan olingan komponentlar (masalan, tormozlar, motorlar) manbalari.

Materialni tayyorlash:Po'lat plitalar Sa 2,5 standartiga-porlanadi va astarlanadi. Kesish yuqori aniqlik uchun CNC dastgohlari tomonidan amalga oshiriladi, bu esa payvandlash uchun mukammal mos-bo'lishini ta'minlaydi.



3-bosqich: Aniq konstruktiv ishlab chiqarish

Bu erda kranning engil, ammo mustahkam tuzilishi qurilgan.

Guruch ishlab chiqarish:

Avtomatlashtirilgan payvandlash:Asosiy to'sinlar quti bo'laklari sifatida ishlab chiqariladi. Kritik payvandlar yordamida amalga oshiriladiAvtomatlashtirilgan suv ostida payvandlash (SAW)barqaror, yuqori{0}}sifat va takrorlanadigan choklarni ta'minlash uchun nazorat qilinadigan sharoitlarda.

Payvandlash tekshiruvi:Barcha muhim manbalar 100% vizual tekshiriladi va sinovdan o'tkaziladiUltratovush (UT)yokiMagnit zarracha tekshiruvi (MPI).

Stressdan xalos bo'lish:Tugallangan to'sinlar uzoq muddatli o'lchov barqarorligini ta'minlab, ichki kuchlanishlarni normallashtirish uchun tebranish kuchlanishini bartaraf etish yoki issiqlik bilan ishlov berishdan o'tkaziladi.

Nozik ishlov berish:Mukammal hizalanishni ta'minlash uchun CNC dastgohlarida qo'zg'aysan o'rnatish maydonchalari, relsli o'rindiqlar va ulanish nuqtalarini qayta ishlash.



4-bosqich: Mexanik yig'ish va tekislash

Yakuniy yuk mashinasini yig'ish:G'ildiraklar, o'qlar va muhrlangan,{0}}oldindan moylangan podshipniklar oxirgi yuk mashinalariga yig'iladi. Drayv dvigatellari va vites qutilari o'rnatiladi va hizalanadi.

Ko'prik yig'ilishi:To'sinlar yuqori mustahkamlikdagi murvatlar yordamida yuk mashinalarining oxiriga- mahkamlanadi. Butun ko'prikning tekisligi to'rtburchaklik va g'ildirakning to'g'ri aloqasini ta'minlash uchun sinchkovlik bilan tekshiriladi.

Trolley va ko'taruvchi integratsiya:Yuk ko'tarish moslamasi (ko'pincha Demag kabi yetkazib beruvchining{0}}oldindan yig'ilgan moduli) trolleybus ramkasi bilan birlashtirilgan. Keyin butun yig'ish kran to'sinlariga o'rnatiladi.



5-bosqich: Elektr va boshqaruv tizimi integratsiyasi

Boshqaruv paneli qurilishi:Barcha harakatlar uchun PLClar, VFDlar, xavfsizlik o'rni va asosiy kontaktorlar himoyalangan, IP54 standarti bo'lgan korpusga ulangan. Dasturiy ta'minot oldindan belgilangan xavfsizlik funktsiyalari bilan dasturlashtirilgan (masalan, chegara kalitlari, ortiqcha yuk himoyasi).

Kabelni o'rnatish:Kabellar maxsus kabel o'tkazgichlarda yoki o'tkazgichlarda o'tkaziladi. Barcha ulanishlar burmali va ferrulli terminallar yordamida amalga oshiriladi.

Xavfsizlik tizimini o'rnatish: Yuklanish momenti ko'rsatkichlari (LMI), chegara kalitlari, favqulodda toʻxtash sxemalari va{0}}toʻqnashuvga qarshi datchiklar oʻrnatilgan va xavfsizlik PLCga ulangan.



6-bosqich: Kompleks sinov va Idoralar sertifikati (FAT)

Bu tekshirish va sertifikatlash uchun muhim bosqichdir.

Vizual va o'lchovli tekshiruv:Ishlash, bo'yoq sifati va barcha muhim o'lchamlarni tekshirish.

Yo'q-Yuklash testi:To'g'ri ishlashi, g'ayritabiiy shovqin va chegara kalitlarining to'g'ri ishlashini tekshirish uchun barcha harakatlarni bajarish.

Yuk sinovi:

Statik yuk sinovi:ning sinov yukini ko'tarishNominal quvvatning 125%strukturaning yaxlitligini va tormozni ushlab turish qobiliyatini tekshirish.

Dinamik yuk testi:Yuk ko'tarishNominal quvvatning 110%va uni barcha operatsion harakatlar orqali boshqaradi.

Xavfsizlik funktsiyasini tekshirish:Barcha xavfsizlik qurilmalari, jumladan E-to‘xtashlar, ortiqcha yuklash tizimlari va ortiqcha tormozlarni sinovdan o‘tkazish, ularning xavfni baholashda talab qilinadigan unumdorlik darajasiga mos kelishiga ishonch hosil qilish.

Idoralar hujjati:ning kompilyatsiyasiTexnik fayl, shu jumladan dizayn hisob-kitoblari, sinov hisobotlari, xavflarni baholash va tashkil etish to'g'risidagi deklaratsiyalar,EC Muvofiqlik deklaratsiyasi.



7-bosqich: Demontaj, himoya qilish va qadoqlash

Tizimli demontaj:Kran mantiqiy, tashish mumkin bo'lgan modullarga qismlarga ajratilgan, barcha komponentlar aniq belgilangan.

Yakuniy rasm:Ko'pincha mijoz tomonidan belgilangan RAL rangida-yuqori sifatli qoplama qo'llanilishi.

Qadoqlash:Komponentlar ishlov berilgan yuzalar, elektr panellar va chiqadigan qismlar uchun maxsus himoya bilan xavfsiz tarzda qadoqlangan.



8-bosqich: Saytni o'rnatish va ishga tushirish (SAT)

Nazorat ostidagi erektsiya:Kran o'qitilgan{0}}xodimlar tomonidan, ko'pincha ishlab chiqaruvchining loyiha muhandisi nazorati ostida qayta yig'iladi.

Yakuniy ulanishlar va tekshirishlar:Barcha tizimlar{0}}qayta ulangan va hizalamalar tekshirilgan.

Saytni qabul qilish testi (SAT):Yakuniy ishlash va xavfsizlik testi to'liq funksionallik va muvofiqlikni ta'minlash uchun haqiqiy ish muhitida o'tkaziladi.

Operator tayyorlash:Buyurtmachining operatorlari va texnik xizmat ko'rsatuvchi xodimlari uchun kompleks treninglar o'tkaziladi.

Seminar ko'rinishi:
