Monorayli ko'prikli kran



Monoray ko'prikli kran mahsulotiga kirish; Monorayli ko'prikli kran - bu og'ir yuklarning samarali va aniq harakatlanishini talab qiladigan sanoat ehtiyojlarini qondirish uchun mo'ljallangan ilg'or ko'tarish va materiallarni qayta ishlash yechimi. Yagona, qattiq temir yo'lda ishlaydigan ushbu kran ishlab chiqarish liniyalari, omborlar va boshqa sanoat muhitlarida chiziqli tashish uchun ideal tanlovdir.

Monorayli ko'prikli kran - bu monoray ko'prikli kran soddalashtirilgan dizayni va mustahkam konstruktsiyasiga ega bo'lib, uni mahsuldorlik va xavfsizlik talablari yuqori bo'lgan tarmoqlar uchun ishonchli vositaga aylantiradi. U yuklarning samarali va boshqariladigan gorizontal va vertikal harakatini ta'minlaydigan bitta yuqori rels bo'ylab harakatlanadigan trolleybus bilan jihozlangan.

Asosiy Xususiyatlar;Ixcham dizayn:Shiftlari past bo'lgan cheklangan joyli muhitlar uchun ideal. Ishlash imkoniyatini pasaytirmasdan foydalanish mumkin bo'lgan joyni maksimal darajada oshiradi.Yuqori yuk ko'tarish quvvati:O'ziga qarab 0,5 tonnadan 20+ tonnagacha bo'lgan yuklarni ko'tara oladi. konfiguratsiya

To'g'ri ishlash: Aniq, silliq va shovqinsiz ishlash uchun ilg'or motorlar va aravachalarni o'z ichiga oladi. Bardoshli konstruksiya: Og'ir sharoitlarda ham uzoq muddatli chidamlilikni ta'minlaydigan yuqori quvvatli materiallardan tayyorlangan.

Moslashtirilgan variantlar: Noyob talablarga mos keladigan maxsus o'lchamlar, ko'tarish balandligi va ish tezligi bilan moslashtirilishi mumkin. Xizmat ko'rsatish qulayligi: Minimal to'xtash vaqti va past texnik xarajatlar uchun mo'ljallangan.

Asosiy komponentlar Dvigatel

Kelib chiqqan joyi Xitoy

Kafolat 2 yil

Og'irligi (KG) 10000 kg

Elektr ta'minoti Mahalliy sanoat kuchlanishi

Ish harorati Oddiy -25 -40

Bo'yash rangi Moslashtirilgan rang

Boshqarish modeli Simsiz masofadan boshqarish pulti.kabinni boshqarish

CE BV ISO sertifikati





Asosiy nur

Monorayli ko'prikli kranning asosiy nuri eng muhim qismlardan biri bo'lib, yukni monorels yo'li bo'ylab samarali tarzda qo'llab-quvvatlash va uzatish uchun javobgardir. U ko'targich va trolleybus harakatlanadigan gorizontal tuzilma bo'lib xizmat qiladi va materialning silliq va xavfsiz ishlashini ta'minlaydi.

Asosiy to‘sinning asosiy xususiyatlari;Mustahkam konstruksiya;Odatda chidamlilik va og‘ir yuklarni ko‘tarish qobiliyatini ta’minlash uchun yuqori quvvatli po‘lat yoki qotishma materiallardan ishlab chiqariladi. Stress ostida egilish, burilish yoki deformatsiyaga qarshi turish uchun mo‘ljallangan. Engil va samarali dizayn; optimal ishlash uchun kuch va og'irlikni muvozanatlashtiring. Yukni buzmasdan kran tizimining umumiy og'irligini pasaytiradi sig'im.

Sozlanishi mumkin bo'lgan o'lchamlar; Turli xil uzunlik, kenglik va profillarda (masalan, I-nur, quti to'sin yoki truss) turli sanoat talablariga mos keladi. Muayyan oraliq uzunliklari va yuk ko'tarish qobiliyatiga mos ravishda ishlab chiqilishi mumkin. Aniq ishlab chiqarish; Ilg'or texnikalar yordamida ishlab chiqarilgan kranning xavfsiz ishlashi uchun muhim bo'lgan o'lchamlar va hizalanishning aniqligini ta'minlash.

Korroziyaga chidamlilik; Ko'pincha korroziyaga qarshi bo'yoq bilan qoplangan yoki qattiq atrof-muhit sharoitlariga, ayniqsa tashqi yoki yuqori namlikli ilovalarga bardosh berish uchun galvanizlangan.

Yuk ko'tarish tizimi

Yuk ko'tarish tizimining asosiy komponentlari;Elektr ko'targich;Ixcham va kuchli yuk ko'targich ko'tarish tizimining asosiy komponentidir.U dvigatel, baraban, arqon yoki zanjir va tormoz mexanizmini o'z ichiga oladi.Og'irroq yuklar yoki zanjirlar uchun sim arqonli ko'targichlarda mavjud engilroq ilovalar uchun ko'targichlar.

Yuk ko'tarish dvigateli; Yuqori unumdor motorlar silliq va samarali ko'tarish va tushirish operatsiyalarini ta'minlaydi. Yukni aniq boshqarish uchun o'zgaruvchan tezlikni boshqarish bilan jihozlangan. Minimal issiqlik hosil bo'lgan uzluksiz ish davrlarini boshqarish uchun qurilgan.

Tel arqon yoki zanjir; Ko'targichni yukga ulash uchun ishlatiladigan bardoshli va aşınmaya bardoshli ko'taruvchi vosita. Tel arqon og'ir yuklarni bajarish uchun ideal, zanjirlar esa engilroq yuklarga mos keladi.

Yuk ko'tarish ilgagi; Yukni xavfsiz va moslashuvchan tashish uchun aylanma qobiliyatiga ega zarb qilingan po'lat ilgaklar. Tasodifiy ilgakning oldini olish uchun xavfsizlik qulflari mavjud.

Haddan tashqari yukdan himoya qilish; Tizimning imkoniyatlaridan tashqarida yuk ko'tarishning oldini olish, xavfsiz ishlashni ta'minlash uchun o'rnatilgan xavfsizlik mexanizmlari. Boshqarish tizimi; Yuk ko'tarish tizimi pandant boshqaruvi, radio masofadan boshqarish pulti yoki to'liq avtomatlashtirilgan tizim yordamida boshqariladi. Yuk ko'tarish tezligini, joylashishni aniqlashni aniq nazorat qilishni ta'minlaydi. va tormozlash.

Oxiriarava

1) Oxirgi aravaning asosiy xususiyatlariMustahkam konstruksiya; Po‘lat kabi yuqori quvvatli materiallardan ishlab chiqarilgan so‘nggi vagon chidamlilik va eskirish va yirtiqlikka chidamlilikni ta’minlaydi. Uzluksiz operatsiyalar va og‘ir yuklarni bartaraf etish uchun mo‘ljallangan.

2) Nozik g'ildiraklar yig'indisi; uchish-qo'nish yo'lagi bo'ylab silliq va ishonchli harakatlanish uchun yuqori sifatli g'ildiraklar (po'lat yoki poliuretan) bilan jihozlangan. G'ildiraklar shovqin, eskirish va ishqalanishni minimallashtirish uchun mo'ljallangan. Yilni dizayn; Yengil, ammo kuchli, so'nggi vagon ishlab chiqilgan oson o'rnatish va tor joylarda samarali ishlash uchun.

3 ) Integratsiyalashgan qo'zg'alish tizimi; Kranning yo'llar bo'ylab harakatlanishini ta'minlaydigan motorlar va vites qutilarini o'z ichiga oladi. Dvigatellarda ko'pincha aniq joylashishni aniqlash va silliq tezlashtirish yoki sekinlashish uchun o'zgaruvchan tezlik variantlari mavjud.

Tegishlash mexanizmlari;Asosiy nurning uchish-qo'nish yo'lagi yo'llari bilan mukammal tekislanishini ta'minlash, eskirish va ekspluatatsion muammolarni kamaytirish uchun mo'ljallangan.Yakuniy vagonni qo'llab-quvvatlash funktsiyalari;Kranning asosiy nurini va ish paytida yukni barqaror qo'llab-quvvatlaydi.

Harakat;Kranning uchish-qo'nish yo'lagi bo'ylab gorizontal harakatlanishini ta'minlaydi, silliq va samarali joylashishni ta'minlaydi.Yuk taqsimoti;Tuzilish kuchlanishining oldini olish va tizimning uzoq umr ko'rishini ta'minlash uchun kran va yukning og'irligini yo'llar bo'ylab teng ravishda taqsimlaydi.

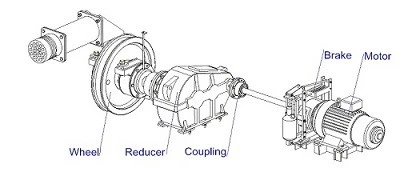

Kranning harakatlanish mexanizmi

Oxirgi vagonning asosiy xususiyatlari; mustahkam konstruksiya po‘lat kabi yuqori quvvatli materiallardan ishlab chiqarilgan so‘nggi vagon chidamlilik va eskirish va yirtiqlikka chidamliligini ta’minlaydi. Uzluksiz operatsiyalar va og‘ir yuklarni bartaraf etish uchun mo‘ljallangan.

Uchish-qo'nish yo'lagi bo'ylab silliq va ishonchli harakatlanish uchun yuqori sifatli g'ildiraklar (po'lat yoki poliuretan) bilan jihozlangan. G'ildiraklar shovqin, eskirish va ishqalanishni minimallashtirish uchun mo'ljallangan. Yilni dizayn; Yengil, ammo kuchli, oxirgi arava oson o'rnatish va samarali ishlash uchun ishlab chiqilgan. tor joylarda.

Integratsiyalashgan haydovchi tizimi;Kranning yo'llar bo'ylab harakatlanishini ta'minlaydigan motorlar va vites qutilarini o'z ichiga oladi.Dvigatellar ko'pincha aniq joylashishni aniqlash va silliq tezlashtirish yoki sekinlashish uchun o'zgaruvchan tezlik opsiyalariga ega.

To'qnashuvga qarshi xususiyatlar;To'qnashuvlarning oldini olish va xavfsiz ishlashni ta'minlash uchun bamperlar, so'nggi to'xtash joylari va cheklash kalitlarini o'z ichiga oladi. Hizalash mexanizmlari; Asosiy nurning uchish-qo'nish yo'lagi yo'llari bilan mukammal tekislanishini ta'minlash, eskirish va foydalanish muammolarini kamaytirish uchun mo'ljallangan.





5.Trolleyli harakatlanish mexanizmi

1) Trolleyda harakatlanuvchi mexanizmning asosiy komponentlari Trolley ramkasi; Ko'targich va mexanizmning boshqa qismlarini qo'llab-quvvatlaydigan qattiq va bardoshli ramka. Odatda yuqori quvvatli po'lat yoki qotishma materiallardan qurilgan.

2) Asosiy nur bo'ylab silliq harakatlanish uchun aravachaga o'rnatilgan yuqori sifatli g'ildiraklar (po'lat yoki poliuretan).

3) Dvigatel; Elektr dvigateli trolleybusning harakatini quvvatlaydi. Ko'pincha silliq tezlashtirish va sekinlashtirish uchun o'zgaruvchan tezlikli drayvlar (VFD) mavjud. Vites qutisi; Samarali harakatlanish momentini ta'minlab, quvvatni dvigateldan g'ildiraklarga o'tkazadi. Trolleybusning boshqariladigan va izchil harakatini ta'minlaydi. .

4) Yoʻnaltiruvchi roliklar; aravachani asosiy nurga toʻgʻrilab turishi uchun oʻrnatiladi, bu esa lateral harakat va eskirishni kamaytiradi. Boshqaruv tizimi; Trolleybusning yoʻnalishi va tezligini boshqarish uchun kulon, masofadan boshqarish yoki avtomatlashtirilgan tizim orqali boshqariladi.

5) Ish printsipi,Driveni faollashtirish: Dvigatel trolleybus g'ildiraklarini asosiy nur bo'ylab boshqaradigan vites qutisini quvvatlantiradi. Boshqariladigan Harakat: Operator boshqaruv tizimi orqali trolleybusning tezligi va yo'nalishini boshqaradi.

Yukni tekislash: Yo'naltiruvchi roliklar ish paytida trolleybusning asosiy nurga to'g'ri kelishini ta'minlaydi.

Xavfsizlik: chegara kalitlari va tormoz tizimi xavfsiz va aniq to'xtashni ta'minlaydi.



6.Kran g'ildiragi

1) ishlash printsipi

Trekning aylanishi: Kran harakatlanayotganda, vosita g'ildirakni aylantirish uchun harakatga keltiradi va g'ildirak yo'lda aylanadi va shu bilan kranning lateral harakatini amalga oshiradi.

Yuk taqsimoti: g'ildirak guruhining dizayni odatda ko'p g'ildirakli tuzilma bo'lib, u kranning umumiy yukini samarali ravishda tarqatishi, yo'lda bosimni kamaytirishi va yo'l va g'ildiraklarning ishlash muddatini uzaytirishi mumkin.

Yo'l-yo'riq funktsiyasi: G'ildirakning dizayni, shuningdek, relsdan chiqib ketish yoki egilishning oldini olish uchun harakatlanayotganda kran yo'lning markazida qolishi uchun yo'l-yo'riq funktsiyasini ham hisobga olishi kerak.

2) Xizmat va parvarish

Muntazam tekshirish: Haddan tashqari aşınmadan kelib chiqadigan baxtsiz hodisalarni oldini olish uchun g'ildirak va yo'l o'rtasida yaxshi aloqani ta'minlash uchun g'ildirakning aşınmasını muntazam ravishda tekshirish kerak.

Soqol: g'ildirakning podshipniklari ishqalanishni kamaytirish, ish samaradorligini oshirish va xizmat muddatini uzaytirish uchun muntazam ravishda yog'lanishi kerak.

Tozalash: g'ildirakning trekka tegib turgan qismini ishqalanish shikastlanishi yoki qoldiqlar tufayli aşınmaya yo'l qo'ymaslik uchun toza saqlash kerak.

7.Kran kancasi

1) Kran kancasi monoray ko'prikli kranning eng muhim qismlaridan biri bo'lib, yukni ko'tarish paytida yukni mahkamlash va mahkam ushlab turish uchun javobgardir. U turli materiallar va og'irliklar bilan ishlashda xavfsizlik, ishonchlilik va ko'p qirralilikni ta'minlash uchun mo'ljallangan.Kran kancasining asosiy xususiyatlari

2) Yuqori quvvatli material; Og'ir yuklarga bardosh berish va deformatsiyaga qarshi turish uchun zarb qilingan karbonli po'latdan yoki qotishma po'latdan yasalgan.

Qo'shimcha mustahkamlik va chidamlilik uchun issiqlik bilan ishlov beriladi. Aylanadigan mexanizm; Ko'p kran ilgaklari yukni ko'taruvchi vositani (sim arqon yoki zanjir) buramasdan erkin aylantirish imkonini beruvchi aylanuvchi dizaynga ega. Kran komponentlaridagi stressni kamaytiradi va barqarorlikni ta'minlaydi.

Xavfsizlik mandali;Yukning kutilmaganda sirpanib ketishi yoki ajralishining oldini olish uchun xavfsizlik mandali bilan jihozlangan.Ayniqsa dinamik harakatlar paytida ishlash xavfsizligini oshiradi.Yuklash sig'imi belgilari;Nominal chegaralarda xavfsiz foydalanishni ta'minlash uchun maksimal og'irlik sig'imi bilan aniq belgilangan.

Ergonomik dizayn; Slinglar, kishanlar yoki arqonlar kabi turli xil yuk ko'tarish moslamalarini joylashtirish uchun keng tomoq ochilishi bilan ishlab chiqilgan.

Dvigatel

Monoray ko‘prikli kranli yuk ko‘tarishda dvigatelning asosiy vazifalari;Yuk ko‘tarish mexanizmiga yuklarni xavfsiz ko‘tarish va tushirish uchun quvvat beradi.Trolley harakati;Trolley harakat mexanizmini boshqarib, ko‘targichning kranning asosiy nuri bo‘ylab gorizontal harakatlanishini ta’minlaydi.

Kranni uchish-qo‘nish yo‘lagi bo‘ylab ish joyida joylashtirish uchun harakatlantirish uchun oxirgi aravachani boshqaradi. Aniqlik nazorati; Materiallarni aniq tashish uchun silliq ishga tushirish, to‘xtash va tezlikni sozlash imkonini beradi. Monoray ko‘prikli kranlarda ishlatiladigan motorlar turlari Sincap qafasli asinxron motor Ko‘pincha mustahkamligi, ishonchliligi va kam texnik xizmat ko'rsatishi tufayli foydalanilgan vosita

Slip Ring Dvigatel;Og'ir yuklarni ko'tarish kabi yuqori ishga tushirish momentini talab qiluvchi ilovalar uchun ideal.Servo Dvigatel;Harakatni aniq boshqarish va yuqori samaradorlikni talab qiluvchi tizimlarda qo'llaniladi.

Tormozli Dvigatel;Dvigatel ishlamayotgan vaqtda yukni xavfsiz ushlab turadigan o'rnatilgan tormoz tizimiga ega.O'zgaruvchan chastotali haydovchi (VFD) Dvigatel;Bir tekis tezlashtirish, sekinlashtirish va energiya samaradorligini ta'minlaydigan o'zgaruvchan tezlikni boshqarishni ta'minlaydi.;Kranning xususiyatlari Dvigatel

.

Ovozli va yorug'lik signalizatsiya tizimi va chegara tugmasi

Asosiy xususiyatlar;Ovozli ogohlantirishlar;Baland sirenalar yoki signal tovushlari operatorlar va yaqin atrofdagi ishchilarni kran harakati haqida ogohlantiradi. Turli ish muhitlariga mos ravishda sozlanishi ovoz balandligi sozlamalari. Vizual ogohlantirishlar; Yorqin miltillovchi chiroqlar (LED yoki strob) kranning ishlashini bildiradi. Turli xil ranglarda mavjud. aniq ko'rinish uchun qizil, sariq yoki ko'k kabi.

Avtomatik faollashtirish;Koʻtarish, trolleybus yoki kran harakati kabi operatsiyalar paytida avtomatik ravishda faollashtirish uchun kranni boshqarish tizimi bilan birlashtirilgan. Bardoshli dizayn; Chang, namlik va haddan tashqari harorat kabi qattiq sanoat muhitiga bardosh beradigan mustahkam materiallardan tayyorlangan.

Imtiyozlar;Xavfsizlikni oshirish: Ishchilarni kran faoliyati toʻgʻrisida ogohlantirish orqali baxtsiz hodisalarning oldini oladi. Muvofiqlik: Xavfsizlik qoidalari va sanoat standartlariga javob beradi. Yaxshilangan xabardorlik: band yoki shovqinli ish joylarida operatorlar va xodimlarning vaziyatdan xabardorligini oshiradi.

10. Xavfsizlik asboblari

1) Haddan tashqari yukdan himoya qilish qurilmasi; Funktsiya: Kranning nominal sig'imidan ortiq yuklarni ko'tarishiga yo'l qo'ymaydi. U qanday ishlaydi: Yuk xujayrasi yoki deformatsiya o'lchagich yuk og'irligini o'lchaydi. Agar yuk chegaradan oshsa, tizim ko'tarish mexanizmini to'xtatadi va signalni ishga tushiradi.

2) Limit kalitlari;Funktsiyasi: Kranni yoki uning qismlarini oldindan belgilangan harakat yoki ko'tarish chegaralariga yetganda to'xtatadi.Turlari:Ko'taruvchi chegara tugmasi: ilgakning haddan tashqari ko'tarilishi yoki haddan tashqari tushishining oldini oladi. Trolley/ko'prikning harakatlanish chegarasi o'chirgichi: harakatni to'xtatadi. trolleybus yoki ko'prikning oxirgi nuqtalarida.

3) To'qnashuvga qarshi qurilma funktsiyasi: Bir xil uchish-qo'nish yo'lagida yoki kran va boshqa to'siqlar o'rtasida ishlaydigan bir nechta kranlar o'rtasida to'qnashuvlarning oldini oladi. U qanday ishlaydi: yaqin atrofdagi narsalarni yoki boshqa kranlarni aniqlash uchun sensorlardan (masalan, infraqizil yoki ultratovushli) foydalanadi va avtomatik ravishda kranni sekinlashtiradi yoki to'xtatadi.

4) Favqulodda to'xtash tizimi;Funktsiyasi: Operator yoki tizimga favqulodda vaziyatda barcha kran ishlarini darhol to'xtatish imkonini beradi.Dizayn: Favqulodda to'xtatish tugmalari boshqaruv paneli, kulon yoki masofadan boshqarish pultiga joylashtirilgan.

Afzalliklari: kutilmagan vaziyatlarda baxtsiz hodisalar yoki shikastlanishlarning oldini oladi. Xavfsizlik xavfiga tezda javob beradi.

11. Boshqarish rejimi

1) Qo'lda boshqarish tavsifi: Operator kranni odatda kranga biriktirilgan marjon boshqaruvi yoki tugmachali stantsiya orqali qo'lda boshqaradi.

Xususiyatlari:Kranga to'g'ridan-to'g'ri ulanish.Kichik yoki kamroq murakkab operatsiyalar uchun oddiy va tejamkor.Operatordan kran bilan birga harakatlanishini talab qiladi.Ilovalar: Kichik va o'rta quvvatli kranlar, engil ish muhitlari.

2) Simsiz masofadan boshqarish pulti Tavsif: Simsiz masofadan boshqarish moslamasi orqali boshqariladi, bu operatorga xavfsiz masofada turishga imkon beradi. Xususiyatlari: Masofadan ishlashni yoqish orqali operator xavfsizligini oshiradi.

3)Kabinni boshqarish;Ta’rif: Operator o‘tiradigan va kranni tutqichlar yoki joystiklar yordamida boshqaradigan kabina kranga o‘rnatiladi.Xususiyatlar:Og‘ir yuk operatsiyalari yoki aniq nazorat zarur bo‘lgan muhitlar uchun javob beradi.Ishlash hududining ajoyib ko‘rinishini ta’minlaydi. .Ko'pincha ekstremal muhitda operator qulayligi uchun konditsioner yoki isitish bilan birlashtiriladi. Ilovalar: Yuqori quvvatli kranlar, tersaneler yoki po'lat tegirmonlari kabi og'ir sanoat ilovalari.

4) Avtomatik yoki yarim avtomatik boshqaruv Tavsif: Kran oldindan dasturlashtirilgan ko'rsatmalar yoki minimal operator aralashuvi asosida ishlaydi. Xususiyatlari: Avtomatlashtirish uchun PLC (Programmable Logic Controllers) yoki CNC tizimlaridan foydalanadi. Inson xatosini kamaytirish orqali operatsion samaradorlikni oshiradi. Takrorlanuvchi uchun mos keladi. yoki aniq vazifalar.Ilovalar: Avtomatlashtirilgan ishlab chiqarish liniyalariga ega zavodlar, logistika omborlar yoki yuqori o'tkazuvchanlikni talab qiladigan muhitlar.

12. Eskiz





Asosiy texnik





1. Kosmosdan foydalanish samaradorligi

Yarim portalli kranlar mavjud maydondan unumli foydalanadi, chunki bir tomoni baland uchish-qo'nish yo'lagida, ikkinchisi esa polda ishlaydi. Ushbu dizayn, ayniqsa, cheklangan bo'shliq yoki tartibsiz tartibli ob'ektlar uchun javob beradi.

2. Iqtisodiy samaradorlik

Ular odatda to'liq portalli kranlarga qaraganda ancha arzon, chunki ular kamroq strukturaviy yordamni talab qiladi (masalan, ikkita o'rniga bitta rels). Bu o'rnatish va moddiy xarajatlarni kamaytiradi.

3. Ko'p qirralilik

Ushbu kranlar ichki va tashqi foydalanish uchun mos bo'lib, ularni turli sohalar uchun ko'p qirrali qiladi. Ular materiallarga ishlov berish, yig'ish va yuklash operatsiyalari kabi turli vazifalarni bajarishi mumkin.

4.O'rnatishda moslashuvchanlik

Yarim portalli kranni mavjud ob'ektlarga katta o'zgartirishlarsiz osongina o'rnatish mumkin. Ushbu moslashuvchanlik uni sezilarli uzilishlarsiz operatsiyalarni yangilash uchun ideal tanlov qiladi.

5.Yaxshilangan yuk tashish

Bir tomoni er osti temir yo'li, ikkinchisi esa baland temir yo'l bilan qo'llab-quvvatlangan holda, dizayn barqaror yuk tashishni ta'minlaydi va ish paytida chayqalishni kamaytiradi.

6.Zamin to'siqlarining kamayishi

Kranning faqat bir tomoni yer maydonidan foydalanganligi sababli, zavod qavatida kamroq to'siqlar mavjud. Bu uskunalar va materiallarning harakatlanishini osonlashtiradi.





Yarim portalli kranlarning qo'llanilishi

Ishlab chiqarish ob'ektlari

Mashinasozlik, avtomobilsozlik va elektronika ishlab chiqarish kabi sohalarda xom ashyoni qayta ishlash, og'ir komponentlarni ko'chirish va mahsulotlarni yig'ish uchun ishlatiladi.

Ombor va logistika

2) Omborlarda og'ir yuklarni yuklash va tushirish uchun ideal, ayniqsa, bo'sh joy cheklovlari to'liq portalli kranlar yoki ko'prikli kranlardan foydalanishga to'sqinlik qiladigan joylarda.

Qurilish maydonchalari

Qurilish materiallarini ko'tarish va joylashtirishda, ayniqsa yopiq yoki qisman yopiq ish joylarida qo'llaniladi.

Kema qurish va tersaneler

Kema qismlarini ko'tarish va yig'ishda yordam berish, shuningdek, materiallarni hovlining bir qismidan boshqasiga o'tkazish.

Chelik zavodlari

Katta po'lat plitalar, rulolar yoki boshqa og'ir po'latdan yasalgan mahsulotlarni ishlab chiqarish joylari yoki saqlash maydonchalarida ishlov berish uchun ishlatiladi.

Temir yo'l hovlilari va texnik xizmat ko'rsatish omborlari poezd qismlari va temir yo'llar kabi og'ir uskunalar yoki qismlarga ishlov berish uchun javob beradi.

Avtomobil sanoati

Dvigatellarni, shassilarni yoki boshqa og'ir qismlarni ishlab chiqarish liniyalari bo'ylab harakatlantirish uchun avtomobil yig'ish zavodlarida ishlaydi. Aerokosmik sanoat Yig'ish yoki texnik xizmat ko'rsatish vaqtida samolyot qismlari kabi katta, nozik qismlarga ishlov beradi.





1. Dizayn bosqichi: mijozning ehtiyojlari va ish muhitiga ko'ra, nominal yuk, masofa va ko'tarish balandligi kabi kranning parametrlarini aniqlang. Dizaynning xavfsizlik standartlari va foydalanish talablariga javob berishini ta'minlash uchun asosiy to'sin, oxirgi nur, kran, ko'tarish mexanizmi va boshqalarni o'z ichiga olgan batafsil konstruktiv dizaynni amalga oshiring. Dizaynga muvofiq mos materiallarni tanlang, odatda strukturaning barqarorligi va mustahkamligini ta'minlash uchun yuqori quvvatli po'latdir.

2. Ishlab chiqarish bosqichi: Dizayn chizmalariga muvofiq kerakli xom ashyo va qismlarni tayyorlang. Asosiy nurlar va oxirgi nurlar kabi strukturaviy qismlarni tayyorlash uchun po'latni kesib oling, egib oling va shakllantiring. Turli komponentlarni payvandlang va ularni umumiy tuzilishga yig'ing. Ushbu bosqich mustahkamlik va barqarorlikni ta'minlash uchun kafolatlangan payvandlash sifatini talab qiladi.

3. Ishlov berish: Dvigatellar, viteslar, podshipniklar va boshqalar kabi asosiy qismlarga ishlov berish, ularning o'lchamlari va aniqligi talablarga javob berishini ta'minlash. Bo'yash va galvanizatsiya kabi komponentlarni korroziyaga qarshi ishlov berish uskunaning chidamliligi va estetikasini oshiradi.

4. Elektr tizimini o'rnatish: Dvigatellar, kontrollerlar, kalitlar, sensorlar va signalizatsiya tizimlari kabi elektr komponentlarini o'rnating. Elektr tizimining normal ishlashini ta'minlash uchun kabellarni ulang va ulang.

5. Yig'ish bosqichi: barcha komponentlar va tizimlarni bir butun sifatida yig'ing, ko'tarish mexanizmini, trolleybus mexanizmini va boshqaruv tizimini ulang. Barcha komponentlar va tizimlarning to'g'ri ishlashini ta'minlash uchun yig'ilgan kranni har tomonlama tekshirishni amalga oshiring va dastlabki disk raskadrovkani bajaring.

6. Sinov bosqichi: Strukturaviy mustahkamlik va barqarorlikni tekshirish uchun kranda statik yuk sinovini o'tkazing. Kranda dinamik sinovni, shu jumladan ko'tarish, harakatlantirish, tormozlash va boshqa funktsiyalar bo'yicha sinovlarni amalga oshiring, uning ishlashi dizayn talablariga javob berishiga ishonch hosil qiling. Ish paytida uskunaning xavfsizligini ta'minlash uchun xavfsizlik moslamalarining funktsiyalarini tekshiring, masalan, chegara kalitlari, ortiqcha yuk himoyasi va boshqalar.

7. Sifat nazorati: sanoat standartlari va mijozlar talablariga muvofiqligini ta'minlash uchun ishlab chiqarish jarayonidagi har bir bo'g'inda sifat nazoratini amalga oshirish. Keyinchalik kuzatish va tahlil qilish uchun ishlab chiqarish jarayonida turli ma'lumotlarni va tekshirish natijalarini yozib oling.

8. Yetkazib berish va o'rnatish: To'ldirilgan kranni tashish paytida shikastlanmasligini ta'minlash uchun tashish uchun qadoqlang va tayyorlang. O'rnatish uchun kranni mijozning saytiga etkazib bering va joyida disk raskadrovka va qabul qilishni bajaring. Mijozlarga kranni ishlatish va texnik xizmat ko'rsatishda malakali bo'lishlarini ta'minlash uchun ekspluatatsiya bo'yicha treninglar o'tkazing.

Seminar ko'rinishi:

Kompaniyada uskunalarni boshqarishning intellektual platformasi oʻrnatildi, 310 ta ishlov berish va payvandlash robotlari toʻplami (toʻplami) oʻrnatildi. Reja tugagandan so'ng, 500 dan ortiq to'plamlar (to'plamlar) bo'ladi va uskunalarni tarmoqqa ulash darajasi 95% ga etadi. 32 ta payvandlash liniyasi foydalanishga topshirildi, 50 tasini o‘rnatish rejalashtirilgan va butun mahsulot liniyasini avtomatlashtirish darajasi 85 foizga yetdi.
