Tashqi joydan tashqarida 20 tonnali krandan foydalaning

Bu20 tonna qorinka kranuchun mo'ljallanganTashqi qo'llanmalarQurilish joylari, kemasozlik, temir yo'l maydonlari va materiallarni saqlash joylari kabi ochiq ish muhitida og'ir yuklarni qabul qilish uchun juda kuchli, yuqori darajadagi ko'tarish eritmasi. Qattiq ob-havo sharoitlariga dosh berish uchun qurilgan, bu kran keng miqyosli ko'tarish operatsiyalari uchun ishonchli ishlash, ajralmas barqarorlikni va samarali yuklarni qayta ishlashni taklif etadi.

A bilan jihozlangan20- tonnani ko'tarish quvvati, Bu qashshoq kran og'ir texnika, po'latdan yasalgan tarkibiy qismlar, konteynerlar va boshqa katta materiallarni harakatlantirish uchun mos. Uningsozlanishi tebranish va balandlik parametrlari, bilan birgaMakamli temir yo'l tizimlari, saytning xilma-xilligi talablariga moslashuvchanlikni ta'minlang.

Asosiy xususiyatlar odatda quyidagilarni o'z ichiga oladi:

Bardoshli po'lat tuzilmasiKorpoziyaga qarshi kurashish bilan qoplangan

Elektr yoki gidravlik ko'tarish tizimisilliq, kuchli ko'tarish uchun

Motorli yoki qo'lda trolleyaniq yuklash joyini aniqlash uchun

Ob-havoga chidamli elektr tarkibiy qismlariva qopqoq

Xavfsizlik tizimlarihaddan tashqari yukni himoya qilish, favqulodda to'xtash va cheklovlar

Oson o'rnatish va demontaj, agar kerak bo'lsa, saytni ko'chirishga imkon beradigan

Bu qorin bo'shlig'ida bu talab qiladigan sohalar uchun muhim vositadirYuqori samaradorligi, katta hajmli oqimlarni ko'tarish echimlari, qiyin muhitda hosildorlik va xavfsizlikni ta'minlash.

Core komponentlari plc, dvigatel, rule, vitrox, motor, bosimli kemalar, nasos

Kelib chiqish joyi Xenan, Xitoy

Kafolat 1 yil

Og'irligi (kg) 30000 kg

Ariza Precasted hovli, qurilish maydonchasi, ombor va boshqalar.

Mahsulot nomi 40 tonnakli tashuvchi rezina charchagan girder kranlari

Kran turdagi tur, bitta girder, ikki girderning ichki tashuvchisi

Yuk ko'tarish mexanizmi Mijozlar talablari

Boshqarish usulining boshqaruvi + masofadan boshqarish pulti

Yuk ko'tarish quvvati 5 ~ 1200 tonna

Bir nechta ishoratlar rejimlari to'g'ri, ko'ndalang sayohat, karusel va boshqa narsalar.

Saytga va Internetda o'rnating

Motor mashhur brendi

Ish majburiyatlari A3 ~ A5

Asosiy girter (ko'prik nuri)

Og'ir plastinka tuzilishi ko'tarilgan va yukning og'irligini qo'llab-quvvatlashga mo'ljallangan

Ko'pincha bir-biriga bog'lanish va yuklash sharoitlariga qarab bir nechta quti yoki truss-tipdagi tayoqcha

Tashqi ko'rinishi uchun korroziya paltolari bilan davolanadi

Oyoqlari (qo'llab-quvvatlash ustunlari)

Asosiy girderni erga yoki temir yo'llarga ulang

Odatda strukturaviy po'latdan yasalgan va shamol yuklariga dosh berish

Narvonlar yoki texnik xizmat ko'rsatadigan platformalarni o'z ichiga olishi mumkin

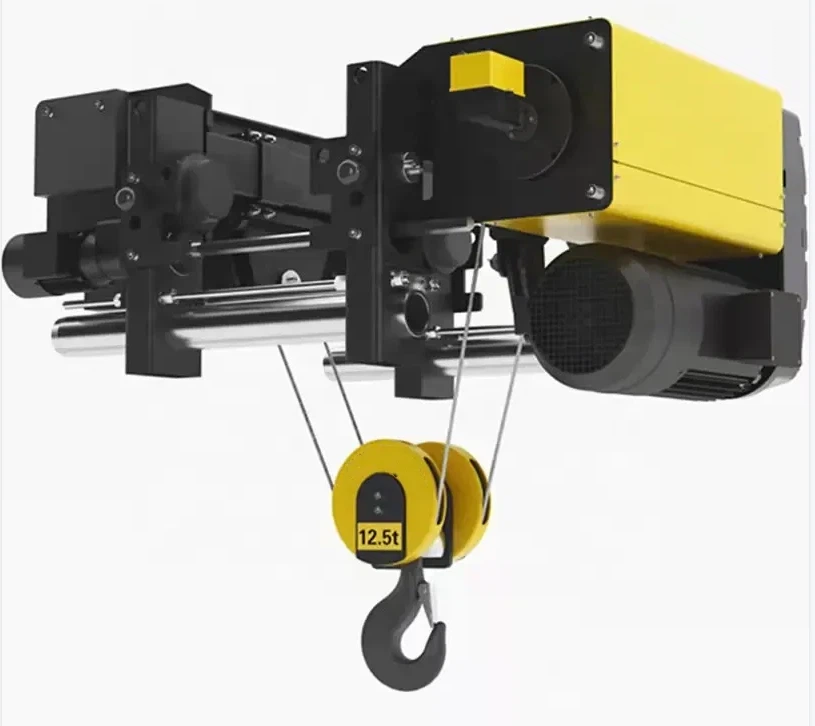

Ko'tarish trolleyasi

Yuk ko'tarish mexanizmini uylar va asosiy gorizontal ravishda asosiy girder bo'ylab harakat qiladi

Elektr yoki gidravlika bo'lishi mumkin

Motor, vites qutisi, baraban, sim arqon yoki zanjir va kanca blokini o'z ichiga oladi

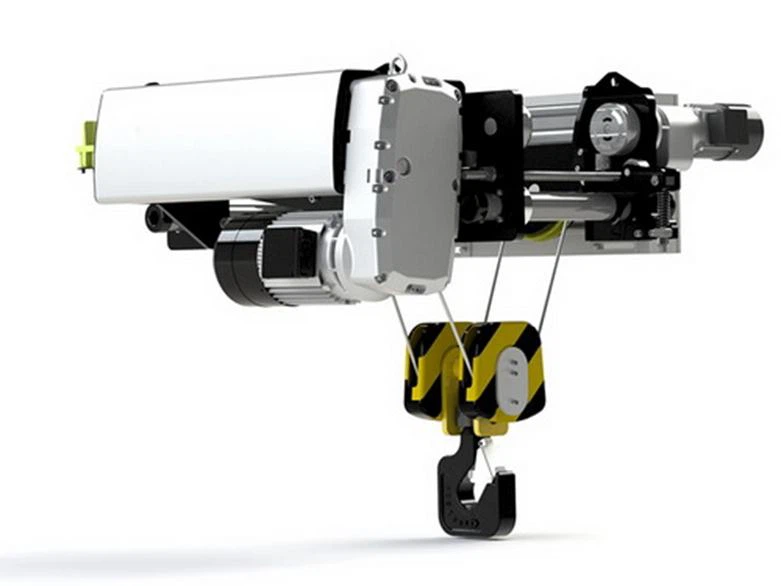

Yuk ko'tarish mexanizmi

Elektr simlarini ko'tarish yoki 20 tonna ko'tarish uchun mo'ljallangan zanjir ko'tarilishi

Yuk ko'tarish va tushirish uchun vosita, tormoz va vitivlar qutisi bilan birga keladi

3.endingtashish

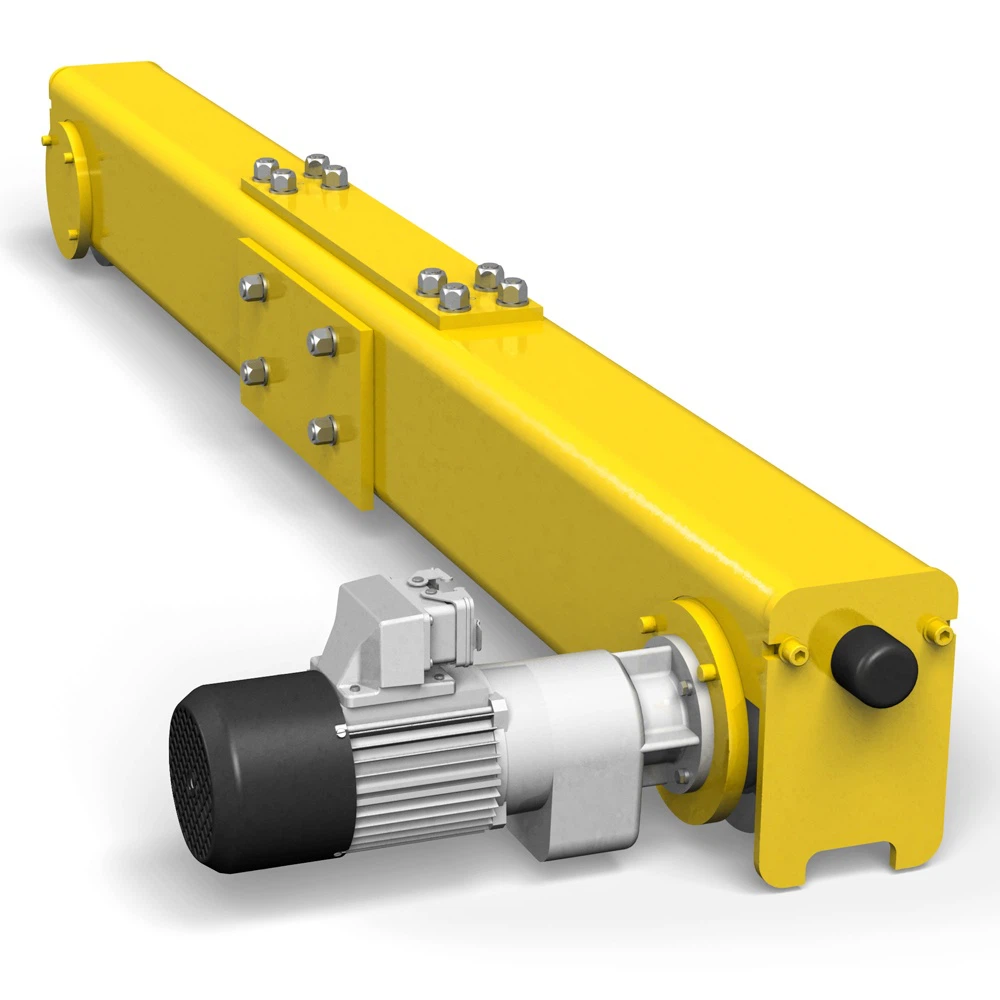

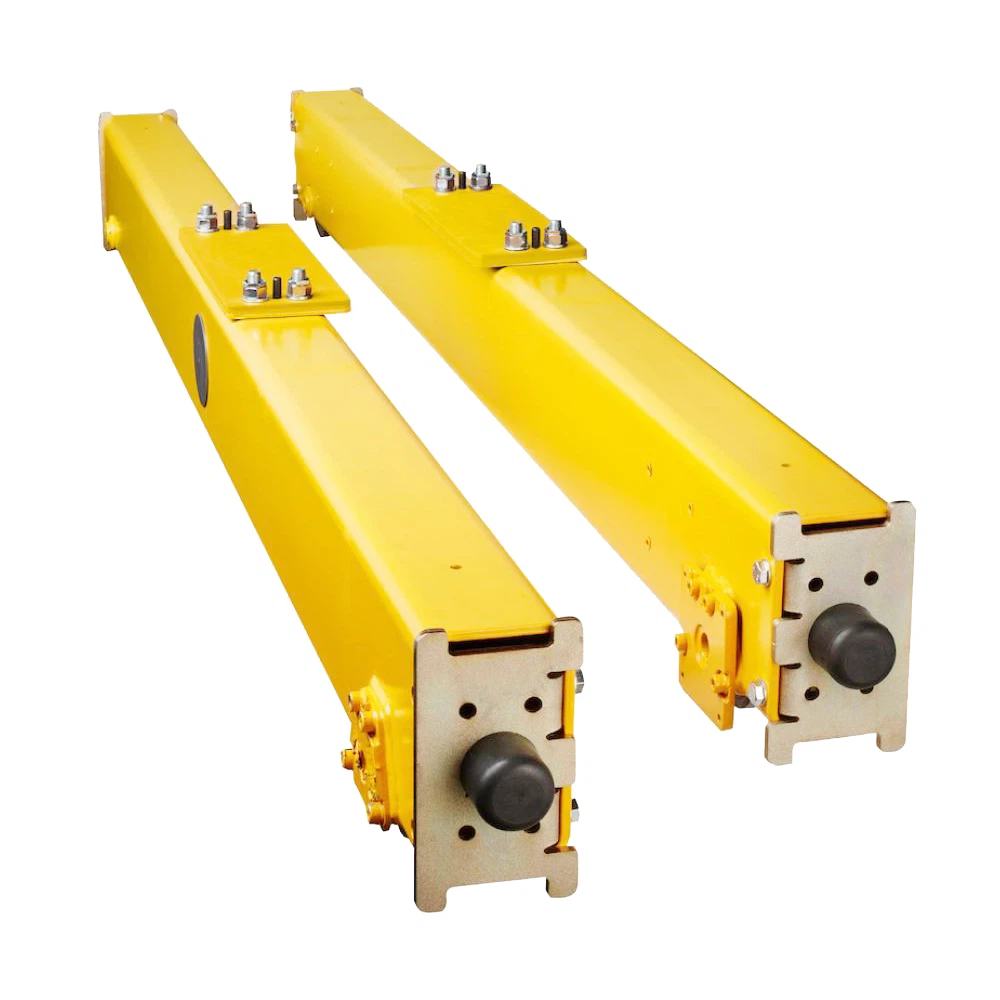

Endilikda vagon - bu qorin bo'shlig'ining girder (lar) ning uchida joylashgan tarkibiy va mexanik yig'ish. Bu uy g'ildiraklari, haydovchi mexanizmlari va barqarorlik uchun zarur bo'lgan boshqa komponentlar va ba'zi hollarda, yo'l bo'ylab harakatlanish turlari.

Oxirat varag'ining tarkibiy qismlari: Ruxsat etilgan g'ildiraklar: Pastki g'ildiraklar (agar kerak bo'lsa) .Markazib olish uchun stromkulyatsiyalar.

2. Drayv mexanizmi (statsionar sozlamalar uchun ixtiyoriy sozlamalar): Motors, vites qutislari va ulanish tizimlarini o'z ichiga oladi.

3. Saqkalar: silliq va ishqorsiz g'ildirakning aylanishiga ruxsat bering. Moslar: g'ildiraklarni bog'laydigan va yuqori quvvatli po'latdan yasalgan girder.typostik tarkibni qo'llab-quvvatlaydigan mustahkam va qattiq tuzilishni qo'llab-quvvatlaydi.

4

4.Crane sayohat mexanizmi

Sayohat mexanizmining asosiy tarkibiy qismlari: Elektr motorlari: harakatlanish uchun quvvatni ta'minlaydi: Motorsning tezligi va mompektsiyasini ta'minlaydi: g'ildiraklar va relslarning poydevoriga yoki trolleyada o'rnatiladi. Ular odatda yuqori kuchli po'latdan yasalgan, og'ir yukni terish uchun mo'ljallangan, rohiblarni silliq sayohat qilish uchun hidoyat olib, zamin yoki nurga o'rnatiladi.

Tormoz tizimi: elektromagnit yoki mexanik tormoz statsionar.costrols-da kiruvchi harakatning oldini olish orqali barqarorlikni ta'minlaydi (boshqaruv paneli yoki kulgisi orqali) yoki simsiz masofadan boshqarish tizimlari orqali amalga oshiriladi.

Sayohat mexanizmining turlari, g'arbiy kesish: butun dengiz klanesi tuzilishi sobit temir yo'lning harakati bilan harakat qiladi. Horizonta bilan jihozlangan trolleyada gorizontlar statsionar bo'lib qoladi.

Xavfsizlik mexanizmlari: To'qnashuvga qarshi vositalar: kranlar yoki tuzilmalar o'rtasidagi tasodifiy ta'sirni oldini olish. Kuchuktsiyalar: Oxirida xavfsiz to'xtashni ta'minlash.

Texnik maslahatlar, qo'llar va tekislash uchun g'ildiraklar va relslarni tekshirib ko'ring. Ishlayotgan qismlarini silliq ishlashni ta'minlash uchun harakatlanuvchi qismlarni tekshiring. Yoriqlar yoki shikastlanish uchun elektr tizimini tekshiring.

5.troley sayohat mexanizmi

1. Trolley freysi: Yuqori yukni qo'llab-quvvatlash va og'ir yuklarni boshqarish uchun mo'ljallangan. Bu trolley mexanizmining barcha tarkibiy qismlarini ulaydi.

2. Elektr motor: trolleyning harakati kuchlari. Motorlar tez-tez o'zgaruvchan chastota drayverlari (VFD) bilan Trolleybusni siljitish uchun kerakli moment va tezlikni o'zgartiradi.

3. Rejalashtirilgan: Simli nazorat: simli kontrandni to'xtatib qo'ydi.

Kabinani boshqarish: kattaroq kranlar uchun operator kabinasi ta'minlanishi mumkin.

4. Rasmga o'tish tizimi: Trolleyni joyida to'xtatish va ushlab turish uchun mexanik yoki elektromagnit tormozlarni o'z ichiga oladi

Kran g'ildiragi

Kran g'ildiraklarning asosiy xususiyatlari; Material: Odatda yuqori quvvatli materiallardan yoki og'ir yuklarga chidamli materiallardan qilingan, bu esa qattiqlikni oshirish uchun uglerod po'lat, soxtalashtirilgan po'lat yoki issiqlik bilan ishlov beriladigan po'latdan yasalgan materiallardan iborat.

Dizayn: Yassi g'ildiraklar: Yassi g'ildiraklar uchun ishlatiladigan relslar uchun ishlatiladi. Nafas olishning oldini olish va devorga mahkamlash uchun ishlatiladi, ko'pincha og'irlik bilan ishlov berish, ko'pincha og'irlik bilan ishlashni amalga oshirish va yukni taqsimlash uchun mo'ljallangan.

Qattiq asosli yukni ajratish va kiyimni kamaytirish uchun ishlab chiqilgan. Maytions.kidency va Sovg'alar hajmi va taqsimlash orqali o'zgarib turadi.

Kran ilmoq

Kranda ilgaklar materialining asosiy xususiyatlari: odatda soxta po'lat yoki qotishmali, og'ir yuklarga, ta'sir kuchlari va qattiq ish sharoitlariga bardosh berish

Dizayn: yagona kanca: Oddiy ko'tarish vazifasi uchun ishlatiladigan oddiy, to'g'ri dizayni. Og'ir locaction-ni aniqlang va har bir kancalash uchun ishlatiladigan va stressni kamaytiradi: eng kranli ilgaklar 360- 360- laketni o'z ichiga oladi.

Yuk ko'tarish quvvati: Kranning dizayni va arizalarga qarab farq qiladi. Operatorning xavfsizligi uchun kancada kancada belgilanadi.

Cance Coce: C-COCK: Cocels va silindrsimon yuklanganlik uchun ishlatiladi

Motor

Kran motorlar motorlarining asosiy xususiyatlari: sincap qafasni indüks Motors: Tezlikning doimiy tezligi uchun ishlatiladi. Mavjud Cans.Break Motors-da qo'llaniladi.

Quvvat reytingi: Kichik kranlar uchun kichik kranlar uchun og'ir sanoat kranlari uchun yuzlab kilovattlarga qadar bo'lganlar. Sifat kranning ko'tarilish hajmi va operatsion talablarga bog'liq.

Dizayn: Appliculyatsiyaga qarab: Vaqtni oshirishga to'sqinlik qiladigan vaqt yoki uzluksiz ishlov berish uchun vaqtli yoki uzluksiz ishlash uchun mo'ljallangan.

Nazorat xususiyatlari: motorlar ko'pincha o'zgaruvchan chastota drayverlari (VFD) yoki motorliš vositalari bilan ishlaydi: tezlikni boshqarish

Ovoz va engil signalizatsiya tizimi va cheklash tugmasi

Signal tizimining asosiy xususiyatlari, siren yoki buziq kabi baland, aniq tovush chiqaradi, masalan, yassi yoki xiralashganlar (yorug'lik). eshitish himoyasi qo'llanilganda.

Nazorat integratsiyasi; Operatorning harakatsizlik sensorlari bilan bog'liq bo'lgan yoki boshqa uskunalar bilan birlashtirilgan boshqa xavfsizlik tizimlari bilan birlashtirilgan va boshqa xavfsizlik tizimlariga mos keladigan boshqa xavfsizlik tizimlari bilan avtomatik ravishda faollashtirilgan.

Favqulodda vaziyatlar indikatori: yoriqlar, haddan tashqari yuklash shartlari yoki boshqa favqulodda holatlar. Nahotyozsizliklar uchun muntazam ravishda sinov darajasi va yorug'lik ko'rinishi, LED, LED, LED, LED, LED yoki ma'ruzachilar tomonidan to'g'ri simlar va boshqaruv tizimiga ulanish.

Xavfsizlik moslamalari

Statsionar qabir kranlarida xavfsizlik moslamalari, statsionar markadagi xavfsizlik moslamalari ishchilar, uskunalar va materiallarni himoya qilish uchun zarurdir. Ular baxtsiz hodisalarning oldini olishga, silliq kranda ishlashni ta'minlashga va ish joylari xavfsizligi qoidalariga rioya qilishda yordam beradi.

Statsionar piyoda kranda ishlatiladi: haddan tashqari yukni himoya qilish moslamasi funktsiyasi: ko'taruvchi yuklarning katta hajmidan yuqori bo'lgan kranni oldini oladi.

Mexanizm: yukning og'irligini o'lchash uchun yuklangan kameralar yoki shtammlar bilan jihozlangan. Agar yuk cheklovdan oshsa, ko'tarilgan ishlov beriladi.

To'psiz qurollar, funktsiyasi: boshqa kranlar, inshootlar yoki to'siqlarga yaqinlashtiradi.

Favqulodda vaziyatni to'xtatish tizimi, Favqulodda holatlarda yoki mumkin bo'lgan pozitsiyada operatorlarni zudlik bilan hal qilishga imkon beradi.

Antewibe tizimi, funktsiyasi: Yuk ko'tarish va harakatlanish paytida yuklarni yuklashni minimallashtiradi. Tendulum effektini oshiradigan zamonaviy boshqaruv tizimlarini motorli nazarda tuting.

11.Control rejimi

1. Statsionar qabrli kranlar uchun boshqaruv rejimlarining turlari; Tasdiqlash: Operator simli yoki simsiz aloqa boshqarmasidan foydalanish uchun simli yoki simsiz aloqa blokidan foydalanib, harakat va funktsiyalarni boshqarish uchun qo'l ushlamalari.

2

3. Masofadan boshqarish; Tavsif: Operatorning qoni bo'lgan bakersendentsents-ga yoki joysticks-ga, uyatma yoki joystiklarga o'xshash kompakt qurilmadan foydalanadi, ammo kabelsiz.

4.Avutomatik boshqarish (avtomatlashtirilgan boshqarish); tavsif: Kranning funktsiyalarini boshqaruvchi sensorlar, dasturlashtirilgan mantiqiy boshqaruvchilar (PLC) va Cran-ning funktsiyalarini boshqaradigan dasturiy ta'minotni o'z ichiga oladi.

Eskiz

Asosiy texnik

20 tonna tashqi kranning afzalliklari

Yuqori ko'tarish qobiliyati

Osonlikcha ishlov berish 20 tonnagacha yuklaydi, qurilish, kemasilding va logistika kabi sanoatdagi og'ir vazifalar uchun juda og'ir vazifalar uchun ideal qiladi.

Ko'p qirrali tashqi foydalanish

Uzoq muddatli chidamlilik uchun ob-havoga chidamli komponentlar va korroziyalarga chidamli qoplamalar bilan ajralib turadi.

Xarajat-samarali o'rnatish

Katta kranlardan farqli o'laroq, qorin bo'sh kranlari tarkibiy o'zgartirishlar va strukturaviy modifikatsiyalarga binoan qurilish vaqti yoki uchish-qo'nish yo'lagi va uchish-qo'nish yo'lagichilarini talab qilmaydi.

Harakatchanlik va moslashuvchanlik

Bo'lishi mumkintemir yo'lyokikauchukIshlar bo'yicha oson ko'chish uchun

Sozlanishi Span va bo'yni tanlash turli xil operatsion ehtiyojlar

Oson yig'ish va demontaj

Modulyatsiya dizayni vaqtincha yoki o'zgaruvchan joylar uchun vaqtincha yoki o'zgartirish uchun ideal.

Yaxshilangan xavfsizlik xususiyatlari

Bilan jihozlanganortiqcha yukni himoya qilish, cheklovlar, Shoshilinch to'xtatish tugmachalarivaShamolga qarshi qulflash moslamalaritashqi sharoitlarda xavfsizlikni kuchaytirish.

Samarali materiallarni qayta ishlash

Ko'tarish va tashish jarayonlarini tezlashtirish, mehnat xarajatlarini kamaytirish va operatsion samaradorlikni oshirish.

Masofadan boshqarish pulti

Simsiz yoki kulrang nazorati parametrlar xavfsiz, aniqlik va oson ishlashga imkon beradi, operatorlarni og'ir yuklardan xavfsiz masofada saqlaydi.

Yuz tiqilishi pasayishi

Ganny Dizayn ish joyini ochiq va ochiq va ochiq bo'lgan, erdagi minimal doimiy infratuzilmani saqlaydi.

Makkalanadigan dizayn

Turli xil chiptalar, ko'tarish balandligi va sayt talablariga asoslangan kotilvrlar, yo'llar yoki yoritish tizimlari kabi qo'shimcha funktsiyalar bilan moslashishi mumkin.

20 tonna tashqi kranning 20 tonna

A 20- tonna tashqi qorin bo'shlig'i - bu turli sohalarda og'ir ishlov berish uchun turli sohalarda keng qo'llaniladigan ko'p qirrali ko'tarish eritmasi. Quyida keng tarqalgan dastur yo'nalishlari:

1. Qurilish joylari

Tirel nurlari, temir nurlar, betart beton segmentlari va jihozlar kabi og'ir qurilish materiallarini ko'tarish va joylashtirish

Katta tarkibiy qismlarni tashish orqali ko'prik va yo'l qurilishi bilan yordam berish

2. kemalar va dengiz sanoati

Dvigatellar, korpus segmentlari va konteynerlar kabi katta kema komponentlarini qo'llash

Kemalarni yuklash \/ tushirish yoki quruq doqlardagi qismlarga o'tish uchun ishlatiladi

3. Remoritar novdalar

Katta poyezd qismlarini, konteynerlar va og'ir texnik jihozlarni harakatlantirish

Yuklarni temir yo'llarga yoki saqlash joylariga temir yo'llardan o'tkazish uchun ideal

4. Po'lat va metall metrlar

Uzoq po'latdagi profillar, metall choyshablar, palillar va tayyorlangan tuzilmalarni tashish

Og'ir va tartibsiz shakldagi narsalarni samarali qo'llash

5. Prefavotrik hovlilar

Panellar, ustunlar, plitalar va nurlar kabi tayyorlangan beton elementlarni ko'tarish va uzatish

Modulli qurilish operatsiyalarini va sayt logistikasini qo'llab-quvvatlaydi

6. Elektr stantsiyalari va kommunal saytlar

Turbinalar, transformatorlar va og'ir elektr qismlarini o'rnatish va ularga xizmat ko'rsatish paytida ishlatiladi

Uzoq yoki ochiq joylarda infratuzilma qurilishi uchun zarur

7. kon va karer operatsiyalari

Burg'ulash uskunalari, quvurlar va xom ashyo konteynerlari

Changli, qo'pol, tez-tez konchilik muhitida uchraydi

8. Logistika va yuk terminallari

Yuk mashinalari va treylerlardan og'ir yuk yoki texnikani yuklash va tushirish

Tashqi sharoitlarni saqlash va inventarizatsiya qilishni boshqarish

9. Aerokospa va og'ir mashinasozlik yig'i

Samolyotlarning katta qismlarini ko'tarish va joylashtirishda askarlashtirilgan havoda yig'ish

1. Dizayn bosqichi: Narxning ehtiyojlari va ishlaydigan muhitiga ko'ra, baholangan yuk, qorin va ko'tarish balandligi kabi kran parametrlarini aniqlang. Dizayn xavfsizlik standartlari va foydalanish talablariga javob berishini ta'minlash uchun asosiy nur, kran, ko'tarish mexanizmini, kran, ko'tarish mexanizmini, kran, ko'tarish mexanizmini va boshqalar bilan batafsil tuzilgan. Tuzilishi bo'yicha tegishli materiallarni tanlang, odatda tuzilishning barqarorligi va mustahkamligini ta'minlash uchun yuqori quvvatli po'latni tanlang.

2. Ishlab chiqarish bosqichida: zarur xom ashyoni va qismlarni dizayn rasmlariga muvofiq tayyorlang. Kesing, egiluvchan bo'lib, asosiy nurlar va oxirzamon nurlari kabi tarkibiy qismlarni tayyorlash uchun po'latni eging va shakllang. Turli xil qismlarni payvandlang va ularni umumiy tuzilishga yig'ing. Ushbu qadam kuch va barqarorlikni ta'minlash uchun kafolatli payvandlash sifatini talab qiladi.

3 Tarkibiyot va galantik kabi komponentlarni korroziyaga qarshi davolash uskunaning mustahkamligi va estetikasini oshiradi.

4. Elektrlar o'rnatilishi: Motorlar, kontrollerlar, kalitlar, sensorlar va signal tizimlari kabi elektr qismlarini joylashtiring. Elektr tizimining normal ishlashini ta'minlash uchun simlar va simlar simlari.

5. Assambleya bosqichlari: Barcha tarkibiy qismlar va tizimlarni yig'ish, ko'tarish mexanizmini, trolleyda ishlaydigan mexanizm va boshqaruv tizimini ulang. Barcha tarkibiy qismlar va tizimlar to'g'ri ishlayotganini ta'minlash uchun yig'ilgan kranni har tomonlama tekshirish va oldindan tuzatish.

6. Sinov fazasi: tarkibiy kuch va barqarorlikni tekshirish uchun kranda statik yuk sinovini bajaring. Kranda dinamik sinovni, shu jumladan ko'tarish, harakat qilish, tormoz va boshqa funktsiyalarni bajarish, uning ishlashi loyiha talablariga javob berishini ta'minlash. Amalga oshirilgan uskunaning xavfsizligini ta'minlash uchun xavfsizlik moslamalari, ortiqcha yukni himoya qilish va boshqalar kabi xavfsizlik moslamalari funktsiyalarini tekshiring.

7 Keyingi kuzatuv va tahlil qilish uchun turli xil ma'lumotlarni va tekshirish natijalarini yozib oling.

8. Yetkazib berish va montaj: tashish paytida shikastlanganligini ta'minlash uchun to'ldirilgan kranni tashish va tashish uchun tayyorlang. O'rnatish uchun mijozning kranini etkazib berish va joyni bekor qilish va qabul qilishda amalga oshirish. Kranni ishlatish va xizmat ko'rsatishni ta'minlash uchun mijozlarga operatsion mashg'ulotlarni taqdim etish.
