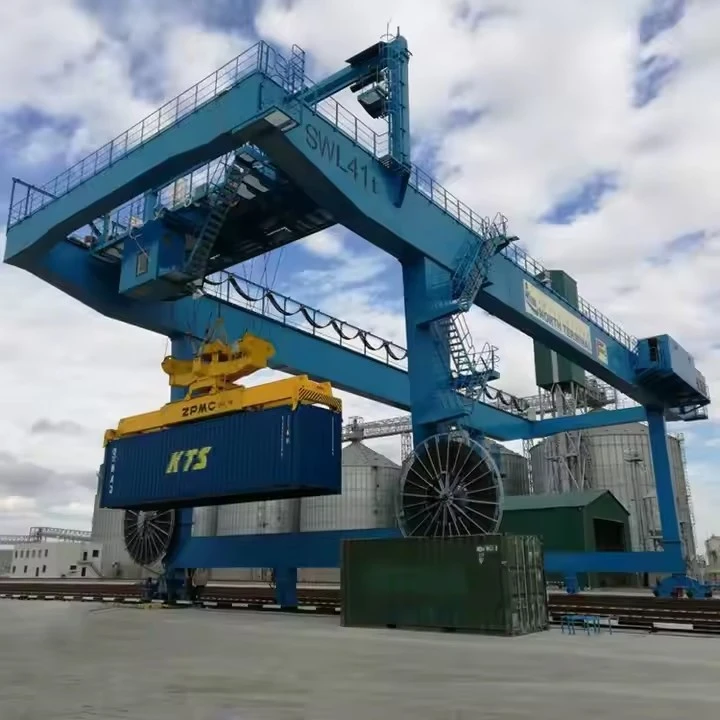

40 futlik yuk tashish konteyneri uchun portalli kran

40 futlik konteynerli portal krani nima?

Bu standart 40 futlik (12,2 metr) yuk tashish konteynerlarini ko'tarish, ko'chirish va yig'ish uchun maxsus mo'ljallangan portalli kran. Uning asosiy xususiyati atarqatuvchi, konteynerning burchak to'qimalariga qulflash uchun sozlanishi mumkin bo'lgan maxsus ko'taruvchi biriktirma.

Ushbu kranlar konteyner terminallari, intermodal hovlilar va logistika markazlarining asosi bo'lib, konteynerlarni yuk mashinalari, poezdlar va omborlar o'rtasida samarali o'tkazish imkonini beradi.



Taqqoslash: 40 futlik konteynerlar uchun RTG va RMG

Xususiyat	RTG (Kauchuk-Tired Gantry)	RMG (temir yoʻl-oʻrnatilgan portal)
Mobillik	Yuqori - Bloklar orasida harakatlana oladi	Bir hovli blokiga mahkamlangan
Stacking zichligi	Yuqori (5-6 balandlik, 6-7 kengligi)	Juda baland (5-6 balandlik, 7-8+ keng)
Aniqlik	Yaxshi	ustun
Avtomatlashtirish	Mumkin, ammo murakkabroq	Avtomatlashtirish osonroq
Infratuzilma narxi	Pastki (asfaltlangan sirt)	Yuqori (relslar va poydevor)
Operatsion xarajati	Yuqori (yoqilg'i / shinalarga texnik xizmat ko'rsatish)	Past (elektr quvvati)
Uchun ideal	Moslashuvchan sxemalar, ko'p-blok operatsiyalari	Yuqori -tovushli, sobit joylashuvli terminallar



Afzalliklar

Yuqori samaradorlik:Konteynerlarni tez yig'ish va uzatish imkonini beradi.

Fazoni optimallashtirish:Yuqori stacking zichligi hovli saqlash hajmini maksimal darajada oshiradi.

Ko'p qirralilik:Teleskopik yoygich bir nechta standart konteyner o'lchamlarini bajara oladi.

Yaxshilangan xavfsizlik:Ko'tarish paytida ishchilarning yuk yaqinida bo'lish zaruratini yo'q qiladi.



40 futlik konteynerli portal krani uchun odatiy texnik xususiyatlar

Imkoniyat:40 - 50 tonna

Oraliq:20 - 35 metr (konteyner qatorlari va chiziq kengligiga qarab)

Ko'tarish balandligi:15 - 25 metr (5-6 balandlikda joylashtirish uchun)

Quvvat:Dizel-elektr, elektr (e-RTG) yoki to‘liq elektr (RMG)



Xulosa:40 futlik konteynerlar uchun to'g'ri portal kranni tanlash sizning operatsion ehtiyojlaringizga bog'liq. AnRTGustunlikni taklif etadimoslashuvchanlik va harakatchanlikdinamik hovli operatsiyalari uchun, esa birRMGberadiyuqori zichlik, aniqlik va avtomatlashtirish uchun ko'proq mos keladiyuqori{0}}hajmli, qattiq-tartibli terminallarda. Ikkalasi ham global konteynerlashtirilgan ta'minot zanjiri uchun asosdir.

Bu erda a tarkibiy qismlarining batafsil taqsimoti40 futlik yuk tashish konteyneri uchun Gantry Crane.



1. Birlamchi struktura tizimi (skelet)

Portal ramkasi va oyoqlari:Idishlar to'plamini o'rab turgan ulkan po'lat ramka. Uning kengligi (oraliq) bir nechta konteyner qatorlari va transport yoʻlagini (masalan, “7+1” konfiguratsiyasi) qoplash uchun moʻljallangan.

Ko'taruvchi to'sin (bom):Oyoqlarni bog'laydigan va trolleybusning konteyner qatorlari kengligi bo'ylab harakatlanishi uchun yo'lni ta'minlaydigan asosiy gorizontal nur.

Uchish-qo‘nish yo‘lagi tizimi:

RMG uchun (Temir yoʻl-Oʻrnatilgan Gantry):Chuqur beton poydevorga oʻrnatilgan ogʻir{0}}poʻlat relslar.

RTG (Rubber-Tired Gantry) uchun:Kuchli, tekis qoplamali sirt etarli.

2. Konteynerlarni tashish tizimi (The Workhorse)

Teleskopik tarqatuvchi:Aqlli konteyner{0}}ko‘tarish moslamasi.

Funktsiya:Uning uzunligini 20 fut, 40 fut va 45 futlik konteynerlarga ishlov berish uchun sozlaydi.

Twistlocks:Idishning burchak to'qimalariga o'ralgan konusning aylanadigan qulflari.

Tarozi tizimi:Ishlash paytida konteynerlarni tortish uchun o'rnatilgan yuk xujayralari.



Yuk ko'tarish tizimi:

Yuk ko'taruvchi motorlar:Asosiy (va ba'zan yordamchi) yuk ko'tarish uchun yuqori-torkli elektr motorlar.

Tel arqon barabanlari:Yuk ko'taruvchi simlarni to'playdigan katta barabanlar.

Tel arqonlar:Konteynerlarni ko'tarish uchun{0}}yuqori mustahkam po'lat kabellar.



Trolley yig'ish:

Trolley ramkasi:Yuk ko'taruvchi mexanizmlarni olib yuradigan po'lat konstruktsiya.

Trolley g'ildiraklari va haydovchi:Bom ustidagi relslarda ishlaydigan gardishli g'ildiraklar va haydovchi motorlar.



3. Quvvat va haydovchi tizimlari (Mushaklar)

Quvvat tizimi:

Dizel-elektr (an'anaviy RTG):Katta dizel dvigatel generatorni quvvatlantiradi, bu esa drayverlarga elektr energiyasini beradi.

Elektr RTG (e-RTG):Kabel g'altak yoki o'tkazgich tizimi orqali terminal tarmog'idan quvvat oladi.

RMG:Reylarga parallel ravishda ishlaydigan o'tkazgichli bar tizimi orqali elektr quvvati.





Sayohat haydovchilari:

Haydovchi motorlar:Butun kranni harakatga keltiruvchi elektr motorlar.

Rulda tizimi (RTG{0}}maxsus):

Shlangi boshqaruv moslamalari:Manevr qilish uchun barcha{0}}g'ildiraklarni boshqarishning murakkab rejimlarini (90 daraja, qisqichbaqa, diagonal) yoqing.

4. Boshqaruv va xavfsizlik tizimlari (miya va nervlar)

Operatorlarni boshqarish tizimlari:

Operator kabinasi:Panoramali koʻrinish uchun kranda{0}}koʻtarilgan, iqlimi boshqariladigan kabina.

Masofadan boshqarish stansiyasi:Borgan sari keng tarqalgan bo'lib, u erdagi ofisdan-operatsiya qilishga imkon beradi.

Avtomatlashtirish va sezish tizimlari:

Konteyner joylashuvini avtomatlashtirish:Tarqatish moslamasini avtomatik ravishda maqsadli konteyner ustiga joylashtiradi.

Optik belgilarni aniqlash (OCR):Konteyner raqamlarini avtomatik o'qiy oladigan kameralar.

GPS va lazer ko'rsatmalari:Aniq stacking va joylashishni aniqlash uchun.





Xavfsizlik va himoya vositalari:

Toʻqnashuvga qarshi{0}tizimlar:Boshqa kranlar va uskunalar bilan to'qnashuvning oldini oladi.

Yuklanish momenti ko'rsatkichi (LMI):Haddan tashqari yuklanishni oldini oladi.

Anemometr:Kuchli shamollarda avtomatik o'chirish uchun shamol tezligini o'lchaydi.

Anti-Sway tizimi:Konteynerning tebranishini avtomatik ravishda kamaytiradi.

Spread Lock monitoringi:Twistlocks to'g'ri ulanganligini ta'minlaydi.

5. Yordamchi tizimlar

Yoritish:Tungi operatsiyalar uchun-yuqori zichlikdagi chiroqlar.

Yong'indan himoya qilish:Yong'inni aniqlash va o'chirish tizimlari.

Aloqa:Interkom va radio tizimlari.

Shinalar bosimi monitoringi tizimi (RTG uchun TPMS -):Barqarorlikni saqlash uchun muhim.

EKSIZ



Asosiy texnik



40 futlik konteynerli portal kranining afzalliklari

Ushbu kranlar samaradorlik, makondan foydalanish va konteynerlarga ishlov berish uchun operatsion moslashuvchanlikda o'zgaruvchan afzalliklarni taqdim etish uchun ishlab chiqilgan.



1. Teng bo'lmagan operatsion samaradorlik

Tez konteyner velosipedi:Konteynerlarni yuk mashinalari, temir vagonlar va omborlar o'rtasida tez o'tkazish imkonini beradi, bu esa kemaning aylanish vaqtini sezilarli darajada kamaytiradi.

Tez yuk mashinalariga xizmat ko'rsatish:Bir necha daqiqada yuk mashinalarini yuklash va tushirish mumkin, bu terminal darvozalarida tiqilib qolishning oldini oladi.

Uzluksiz ishlash:Barcha ob-havo sharoitida 24/7 ishlash uchun mo'ljallangan, terminal o'tkazuvchanligini maksimal darajada oshiradi.

2. Kosmosdan ustun foydalanish

Yuqori-zichlikdagi stacking:5-6 balandlikda va 7-8 kenglikdagi konteynerlarni to'plashi mumkin, bu cheklangan hovlida saqlash hajmini maksimal darajada oshiradi.

Optimal hovli tartibi:Yuqori va keng stack qobiliyati terminallar jismoniy maydonini kengaytirmasdan ko'proq konteynerlarni saqlashi mumkinligini anglatadi.

3. Operatsion moslashuvchanlik

Bir nechta konfiguratsiyalar:

RTG (rezina-charchagan):Zarur bo'lganda turli xil saqlash bloklari o'rtasida harakatlana oladigan{0}}hovlida keng harakatlanish imkoniyatini taqdim etadi.

RMG (temir yo'l-o'rnatilgan):Yuqori zichlikdagi terminallar-avtomatlashtirilgan operatsiyalar uchun yuqori aniqlikni ta'minlaydi.

Ko'p qirrali konteyner bilan ishlash:Teleskopik yoygich 20 fut, 40 fut va 45 futlik konteynerlarga ishlov berishi mumkin, bu esa kranni turli yuk ehtiyojlariga moslashtiradi.

4. Kengaytirilgan xavfsizlik

Qo'l mehnatining qisqarishi:Yuk ko'tarish va yig'ish jarayonida ishchilarning konteynerlar yonida bo'lish zaruratini kamaytiradi.

Masofadan ishlash:Zamonaviy kranlarni nazorat xonalaridan boshqarish mumkin, xodimlarni potentsial xavfli hududlardan olib tashlash mumkin.

Integratsiyalashgan xavfsizlik tizimlari:Toʻqnashuvga qarshi{0}}, haddan tashqari yukdan himoya qilish va tarqatuvchi qulfni kuzatish kabi funksiyalar baxtsiz hodisalarning oldini oladi.

5. Ilg'or texnologiyalar integratsiyasi

Avtomatlashtirishga tayyor:Avtomatlashtirilgan stacking tizimlari, GPS yo'riqnomasi va konteynerni aniqlash texnologiyasi bilan jihozlanishi mumkin.

Aniqlik nazorati:Murakkab boshqaruv tizimlari konteynerni aniq joylashtirish, zararni kamaytirish va samaradorlikni oshirish imkonini beradi.

Haqiqiy-vaqt monitoringi:Integratsiyalashgan tizimlar operatorlarga kranning ishlashi va konteyner holati to'g'risida doimiy ma'lumotlarni taqdim etadi.



40 futlik konteynerli portal kranlarning ilovalari

Ushbu kranlar turli sohalarda zamonaviy logistika va konteynerlarni tashish operatsiyalari uchun asosiy hisoblanadi.



1. Konteyner terminallari va portlari (asosiy dastur)

Shore Support--ko‘makiga jo‘natish:Konteynerlarni kema to'xtash joylariga va undan olib o'tish uchun quay kranlari bilan birgalikda ishlash.

Hovli boshqaruvi:Kema, maqsad yoki yuk turiga qarab konteynerlarni tashkil qilish va saqlash.

Darvoza operatsiyalari:Import/eksportni qayta ishlash uchun terminal eshiklarida yuk mashinalarini yuklash va tushirish.

2. Intermodal temir yo'l maydonlari

Poyezdni yuklash/tushirish:Konteynerlarni to'g'ridan-to'g'ri vagonlar va saqlash joylari o'rtasida o'tkazish.

Temir yo'l hovlisini saralash:Poyezdlar jadvali va yo‘nalishlari asosida konteynerlarni tashkil qilish.

3. Ichki konteyner omborlari (ICDs) va logistika markazlari

Uzoq{0}}muddatli saqlash:Portlar tirbandligidan uzoqroq joyda-tejamkor saqlash yechimlarini taqdim etish.

Yuklarni birlashtirish:Tovarlar tarqatish uchun qadoqlangan yoki ochilgan konteynerlarga ishlov berish.

Vaqtinchalik saqlash:Bojxona rasmiylashtiruvini yoki keyingi tashishni kutayotgan konteynerlarni saqlash.

4. Ixtisoslashgan sanoat ilovalari

Og'ir uskunalarni tashish:Katta o'lchamli yoki og'ir sanoat uskunalari bo'lgan konteynerlarga ishlov berish.

Loyiha yuklarini tashish:Yirik qurilish va infratuzilma loyihalari uchun{0}}konteynerlarni boshqarish.



A uchun ishlab chiqarish jarayoni40 fut yuk tashish konteyneri portalli kran(xususan, RMG yoki RTG) ilg'or muhandislik, og'ir ishlab chiqarish va murakkab tizim integratsiyasini birlashtirgan monumental korxonadir.



Bu erda ishlab chiqarish jarayonining batafsil taqsimoti.



1-bosqich: Dizayn va muhandislik

Bu kranning ishlashi va xavfsizligi aniqlanadigan asosiy bosqichdir.

Mijoz va terminal spetsifikatsiyasi tahlili:Ko‘rib chiqish talablari: yig‘ish balandligi (masalan, 1{11}}5 dan ortiq-), masofa (masalan, 7+1 konfiguratsiya), yuk ko‘tarish quvvati (odatda 40-50 tonna) va operatsion ehtiyojlar (masalan, RMG va RTG, avtomatlashtirish darajasi, dizel-elektr yoki e-RTG).

Ilg'or muhandislik:

Strukturaviy tahlil (FEA):Shamol, seysmik va to'qnashuv stsenariylarini o'z ichiga olgan dinamik yuklar ostida butun portal strukturasini, oyoqlarini va bumini modellashtirish uchun chekli elementlar tahlilidan foydalanish.

Mexanik dizayn:Yuqori{0}}tezkor yuk ko'taruvchi mexanizmlar, trolleybus, murakkab boshqaruv tizimi (RTG uchun) va sayohat haydovchilarini loyihalash.

Elektr va boshqaruv dizayni:Energiya tizimi, motorli drayverlar (VFD), PLC tarmoqlari va barcha avtomatlashtirish tizimlarini (OCR, GPS, lazerli skanerlar) integratsiyalashuvi sxemalarini yaratish.

Materiallar ro'yxatini (BOM) yaratish:Barcha xom ashyo va minglab sotib olingan komponentlarning to'liq ro'yxati.



2-bosqich: Materiallarni xarid qilish va tayyorlash

Xarid qilish:Sertifikatlangan yuqori kuchlanishga chidamli po'lat plitalar va qismlarni sotib olish. Global yetkazib beruvchilardan ixtisoslashgan komponentlarga buyurtma berish: dvigatellar (masalan, Caterpillar), motorlar va drayvlar (masalan, Siemens), tarqatuvchilar (masalan, Bromma) va elektr jihozlari.

Materialni tayyorlash:Po'lat plitalar-porlanadi va astarlanadi. Keyinchalik ular aniqlik uchun massiv CNC plazma yoki olovni kesish mashinalari yordamida o'lchamiga kesiladi.



3-bosqich. Strukturaviy ishlab chiqarish va yig'ish

Bu yerda kranning massiv skeleti qurilgan.

Panel va quyi{0}}yig‘ish:

Oyoq va bum bo'limlari:Oyoqlar va bom po'lat plitalardan katta quti to'sinlari sifatida ishlab chiqariladi. Burilishni oldini olish uchun ichki qattiqlashtiruvchi qismlar payvandlanadi.

Jarayon:Komponentlar massiv, moslashtirilgan jiglarga mos keladi. Kritik payvandlar yordamida amalga oshiriladiAvtomatlashtirilgan suv ostida payvandlash (SAW)chuqur kirib borish va yuqori sifat uchun. Barcha muhim manbalar orqali tekshiriladiUltratovush (UT)yokiRentgen (RT)-.

Stressdan xalos bo'lish:Tugallangan asosiy qismlar (oyoqlar, bom segmentlari) payvandlash natijasida yuzaga keladigan ichki kuchlanishlarni bartaraf etish, kelajakda buzilishlarning oldini olish va o'lchov barqarorligini ta'minlash uchun{0}}kompyuter tomonidan boshqariladigan pechda isitiladi.

Ishlov berish:Ulanish nuqtalari, relsni oʻrnatish yuzalari va qoʻzgʻaysan oʻrnatish prokladkalari yakuniy yigʻish vaqtida mukammal hizalanish va oʻrnatish-uchun yirik burgʻulash tegirmonlari va planerlarda qayta ishlanadi.



4-bosqich: Mexanik yig'ish

Strukturaviy ramka mexanik tizimlar bilan birlashtirilgan.

Mega{0}}bloklar yigʻilishi:Katta pastki boʻlimlar, masalan, yuk mashinasi va haydash moslamasi boʻlgan toʻliq oyoq-oldindan yigʻilgan.

Portal ramka yig'ilishi:To'liq portal strukturasini shakllantirish uchun asosiy bom bo'limlari oyoqlarga birlashtiriladi.

Haydovchi va Rulda blokini o'rnatish:

RMG uchun:Uzoq harakatlanuvchi qo'zg'alish moslamalari (dvigatel, vites qutisi, g'ildirak) oxirgi yuk mashinalariga o'rnatiladi.

RTG uchun:Sayohat haydovchilari va murakkab gidravlikabarcha{0}}g'ildiraklarni boshqarish tizimio'rnatiladi.

Ko'targich va yoyish moslamasi:Yuqori tezlikda ishlaydigan yuk ko'targichlar-trolleybusga o'rnatilgan. Theteleskopik tarqatuvchiyig'iladi va sinovdan o'tkaziladialohida.



5-bosqich: Elektr va boshqaruv tizimini o'rnatish

Kranning "asab tizimi" o'rnatilgan.

Energiya tizimini o'rnatish:

Dizel-elektr RTG uchun:Katta dizel dvigatel va generator majmuasi o'rnatilgan va hizalangan.

e-RTG/RMG uchun:Kabel makarasi, o'tkazgich paneli yoki elektr rels tizimi o'rnatilgan.

Kabelni o'rnatish:Kilometrli quvvat va boshqaruv kabellari butun struktura bo'ylab himoya kabel lagandalariga yotqizilgan.

Panelni o'rnatish:Asosiy kommutatorlar, VFD haydovchi shkaflari va PLC boshqaruv panellari o'rnatilgan.

Sensor va avtomatlashtirish tizimini o'rnatish:GPS antennalari, OCR kameralari, lazerli skanerlar va{0}}to'qnashuvga qarshi datchiklar o'rnatilgan va simli.

Operator interfeysini o'rnatish:Operator kabinasi barcha boshqaruv konsollari bilan o'rnatiladi yoki masofadan boshqarish stansiyasi sozlangan.



6-bosqich:-Etkazib berishdan oldingi sinov va tekshirish (FAT)

Demontajdan oldin, to'liq o'rnatilgan kran, ko'pincha mijozning ishtirokida qattiq sinovdan o'tadi.

Vizual va o'lchovli tekshiruv:Ishni va barcha muhim o'lchamlarni tekshirish.

Yo'q-Yuklash testi:To'g'ri ishlashi va g'ayritabiiy shovqin mavjudligini tekshirish uchun barcha harakatlarni (ko'targich, trolleybus, portal sayohati, rul boshqaruvi) yuksiz bajarish.

Yuk sinovi:

Statik yuk sinovi:ning sinov yukini ko'tarishNominal quvvatning 125%va strukturaning yaxlitligini va tormozni ushlab turish qobiliyatini tekshirish uchun uni ushlab turish.

Dinamik yuk testi:Yuk ko'tarishNominal quvvatning 110%va uni barcha operatsion harakatlar orqali boshqaradi.

Funktsionallik va xavfsizlik testlari:Barcha chegara kalitlarini, E{0}}to‘xtashlarni, haddan tashqari yukdan himoyalanishni, boshqaruv rejimlarini va avtomatlashtirilgan tizimlarni (masalan, yoyuvchi burilish bloklari, chayqalishga qarshi-) tekshirish.



7-bosqich: Demontaj, bo'yash va jo'natish

Tizimli demontaj:Kran ehtiyotkorlik bilan tashish mumkin bo'lgan modullarga (oyoq qismlari, bom segmentlari, trolleybus, tarqatuvchi) qismlarga ajratiladi.

Yakuniy rasm:Qattiq sho'r suvli muhitda korroziyadan himoya qilish uchun{0}}yuqori samarali, ko'p{1}}qatlamli bo'yoq tizimi qo'llaniladi.

Qadoqlash va jo'natish:Komponentlar xavfsiz tarzda qadoqlanadi va ogʻir{0}}koʻtaruvchi kemalar orqali mijoz portiga joʻnatiladi.



8-bosqich: Saytni o'rnatish va ishga tushirish (SAT)

Saytni tayyorlash:Ishlab chiqaruvchi uchish-qo'nish yo'lagi (RMG uchun) yoki asfaltlangan maydon (RTG uchun) to'liq va to'g'ri tekislanganligini tekshiradi.

O'rnatish:Katta mobil kranlar yordamida ishlab chiqaruvchining ixtisoslashgan brigadasi portal kranini-saytda qayta yig‘adi.

Yakuniy ulanishlar va sinovlar:Barcha tizimlar{0}}qayta ulanadi va yakuniy tekshiruvdan o'tadiSaytni qabul qilish testi (SAT)haqiqiy ish muhitida mukammal ishlashni ta'minlash.

Operator tayyorlash:Terminal xodimlari uchun keng qamrovli treninglar tashkil etilgan.
