Kancali ko'prikli sayohat krani



1.Hok ko'taruvchi kran sanoat ishlab chiqarishida keng qo'llaniladigan yuk ko'tarish uskunasining bir turidir. U asosan ko'prik, trolleybus ishlaydigan mexanizm, trolley, elektr jihozlari va kancalar va boshqalardan iborat bo'lib, odatda ustaxonalarda, omborlarda yoki docklarda turli xil og'ir narsalarni tashish, yuklash va tushirish va tashish uchun ishlatiladi.

2.Hok ko'taruvchi kran po'lat ko'prikni qabul qiladi, u yaxshi quvvat va qattiqlikka ega va katta yuklarga va tez-tez operatsiyalarga bardosh bera oladi. Elektr aravachasi va trolleybus mexanizmining hamkorligi orqali kran gorizontal va vertikal yo'nalishlarda erkin harakatlanishi mumkin va operatsiya qulay va aniq. Ish paytida xavfsizlikni ta'minlash uchun turli xil xavfsizlik asboblari bilan jihozlangan, masalan, ortiqcha yuk himoyasi, chegara tugmasi, favqulodda to'xtash va hokazo.

3.Hok ko'taruvchi krani katta ish qismlarini, yig'ish qismlarini va boshqalarni tashish, materiallarni yig'ish va tashish, yuklarni yuklash va tushirish, po'lat va quyma kabi og'ir narsalarni tashish uchun ishlatiladi.

4.Hok ko'taruvchi krani o'zining yuqori samaradorligi va ishonchliligi bilan ko'plab sohalarda ajralmas yuk ko'tarish uskunasiga aylandi, bu esa ishlab chiqarish samaradorligi va xavfsizligini sezilarli darajada yaxshilaydi.

Maks. Ko'tarish balandligi: 30 m

Og'irligi (KG): 4500 kg

Maks. Yuk ko'tarish: 3 tonna

Oraliq: 7.5-22.5

Ish vazifasi: A4

Imkoniyat: 3t 5t 10t 15t 20t

1. Asosiy nur

1. The Hook ko'taruvchi kranning asosiy nuri kranning asosiy tarkibiy qismlaridan biridir. U butun kranning og'irligi va yukini qo'llab-quvvatlaydi va trolleybus va kanca uchun yugurish yo'lini ta'minlaydi. Asosiy nur odatda og'ir narsalarni tashishda kranning barqarorligi va xavfsizligini ta'minlash uchun yuqori quvvatli po'latdan yasalgan.

2. The Hook ko'taruvchi kranning asosiy nurining strukturaviy xarakteristikalari quti tipidagi struktura yoki I shaklidagi strukturadir. Quti tipidagi struktura: Asosiy nur odatda yuqori va pastki qopqoq plitalari, yon plitalar va bo'limlardan iborat bo'lgan quti tipidagi struktura dizaynini qabul qiladi. Ushbu dizayn yuqori quvvat va qat'iylikni ta'minlaydi va katta egilish va burilish momentlariga bardosh bera oladi. I shaklidagi struktura: I shaklidagi asosiy nur yuqori va pastki gardish plitalari va veb-plastinalardan iborat bo'lib, yaxshi egilish qarshiligiga, nisbatan oddiy tuzilishga va engil vaznga ega.

Asosiy nur - The Hook ko'taruvchi kranning asosiy yuk ko'taruvchi strukturasi. Uning dizayni va ishlab chiqarilishi kranning yuk ko'tarish qobiliyatiga, ish barqarorligiga va xizmat muddatiga bevosita ta'sir qiladi. Yuqori sifatli magistral nurli dizayni kranning og'ir yuk sharoitida xavfsiz va muammosiz ishlashini ta'minlaydi, shu bilan birga uskunaning ishlash muddatini uzaytiradi.

Yuk ko'tarish tizimi

The Hook ko'taruvchi kranning ko'tarish tizimi butun kran uskunasining asosiy funktsional qismi bo'lib, og'ir narsalarni ko'tarish, tushirish va belgilangan joyga ko'chirish uchun javobgardir. Ushbu tizimning dizayni va ishlashi kranning samaradorligi va xavfsizligiga bevosita ta'sir qiladi.

2.Olib tashlash tizimi asosan quyidagi tarkibiy qismlardan iborat: ko'taruvchi (kran), tel arqon yoki zanjir, vosita, tormoz tizimi, boshqaruv tizimi, kasnak va hidoyat moslamasi.

3. The Hook ko'taruvchi kranning ko'tarish tizimining funktsiyalari va afzalliklari Yuk ko'tarish tizimining aniq nazorati dvigatelning tezligi va yo'nalishini sozlash orqali og'ir narsalarni aniq ko'tarish va joylashtirishga erishish mumkin. Tel arqon va kasnak blokining kombinatsiyasi og'ir narsalarni ko'tarishda ko'tarish tizimini ko'proq mehnatni tejaydi va ish paytida xodimlar va jihozlarning xavfsizligini ta'minlash uchun ko'plab xavfsizlik choralari bilan jihozlangan. Yuk ko'tarish tizimi ko'pincha og'ir yuklarni ko'targanligi sababli, barcha komponentlar qat'iy tanlanadi va uzoq muddatli yuqori yuklarda barqarorligi va ishonchliligini ta'minlash uchun jarayonlar bilan ishlab chiqariladi.

4. The Hook ko'taruvchi kranning ko'tarish tizimi qat'iy dizayn va yuqori ishlashga ega. Bu turli xil sanoat stsenariylarida og'ir narsalarni qayta ishlash ehtiyojlarini qondirishi mumkin va kranning samarali ishlashi uchun asosiy kafolatdir.





















End Beam

The Hook ko'taruvchi kranning so'nggi nuri asosiy to'sin va yo'lni bog'laydigan asosiy tarkibiy qismlardan biri bo'lib, ko'prikni qo'llab-quvvatlash va harakatlantirish rolini o'ynaydi. Oxirgi nur odatda kranning ikkala uchida joylashgan bo'lib, asosiy nur bilan birga butun ko'prik konstruktsiyasini tashkil qiladi va g'ildiraklar orqali yo'l bilan aloqa qiladi, shuning uchun kran yo'l bo'ylab lateral harakatlanishi mumkin.

The Hook ko'taruvchi kranning so'nggi nurining asosiy vazifasi kranning asosiy nurini qo'llab-quvvatlash va kranning silliq harakatlanishini ta'minlash uchun ko'prikning og'irligi va yukini g'ildiraklar orqali yo'lga teng ravishda taqsimlashdir. Oxirgi nur odatda quti strukturasini yoki I shaklidagi strukturani qabul qiladi va material odatda yuklarni ko'tarishda etarli kuch va qat'iylikni ta'minlash uchun yuqori quvvatli po'latdir.Oxirgi nurning dizayni kamaytirish uchun vaznning muvozanatli taqsimlanishini hisobga oladi. butun ko'prikning egilishi va deformatsiyasi. Odatda, strukturaning qattiqligini yanada yaxshilash uchun oxirgi nurda mustahkamlovchi qovurg'a plitasi ham taqdim etiladi.

3. The Hook ko'prikli kranning so'nggi nuri kancali ko'prikli kranning ajralmas qismi bo'lib, uning dizayni va sifati kranning ishlash barqarorligi va xavfsizligiga bevosita ta'sir qiladi. Yuqori sifatli so'nggi nurli dizayni nafaqat kranning ishlash samaradorligini oshirishi, balki uskunaning ishlash muddatini uzaytirishi va texnik xizmat ko'rsatish xarajatlarini kamaytirishi mumkin. Foydalanish vaqtida oxirgi nurni parvarish qilish va parvarish qilish bir xil darajada muhimdir. G'ildiraklar va harakat mexanizmlarini muntazam tekshirish va moylash aşınma va ishdan chiqishni samarali oldini oladi va kranning normal ishlashini ta'minlaydi.























Kranning harakatlanish mexanizmi

1. The Hook ko'taruvchi kranning kranli harakat mexanizmi kran ko'prigi (jumladan, asosiy nur va oxirgi nur) zavod yoki ustaxonada o'rnatilgan yo'l bo'ylab harakatlanadigan tizimga ishora qiladi. Ushbu tizim kranning keng ish maydonida lateral moslashuvchan harakatlanishiga imkon beradi va shu bilan og'ir narsalarni ko'tarish va belgilangan joyga tashish imkonini beradi.



2.Kranning harakatlanish mexanizmi odatda elektr motor tomonidan boshqariladi. Dvigatel ko'prikni yo'l bo'ylab harakatlantirish uchun uzatish moslamasi (masalan, reduktor) orqali g'ildiraklarga quvvatni uzatadi. Dvigatelning kuchi kranning ishlash tezligi va yuk hajmini aniqlaydi.

3.Kranning harakatlanish mexanizmining boshqaruv tizimi odatda butun kranning elektr boshqaruv tizimi bilan birlashtirilgan. Tekshirish moslamasi orqali operator trolleybusning ishlash tezligini, yo'nalishini va to'xtash joyini aniq nazorat qilishi mumkin. Zamonaviy trolleybus operatsion tizimlari odatda chastota konvertorlari bilan jihozlangan bo'lib, ular silliq ishga tushirish va tormozlashni ta'minlaydi va energiyani yaxshiroq tejashga yordam beradi.

4.Kranning harakatlanish mexanizmi kranning keng ish maydonida lateral harakatlanishiga imkon beradi va shu bilan kengroq ish oralig'ini qamrab oladi, kranning moslashuvchanligi va ish samaradorligini oshiradi. Oqilona uzatish dizayni va aniq yo'lni yotqizish orqali trolleybus operatsion tizimi silliq va zarbasiz ishlashga erishishi, uskunaning aşınması va tebranishini kamaytirishi va ishlashning qulayligi va xavfsizligini oshirishi mumkin. Kranni boshqarish tizimi bilan birgalikda trolleybus operatsion tizimi aniq joylashishni aniqlashga erishishi mumkin, bu og'ir narsalarning belgilangan joyga aniq etib borishini ta'minlaydi, ayniqsa yig'ish liniyalari yoki omborlarni boshqarish kabi yuqori aniqlikdagi operatsiyalarni talab qiladigan holatlarda.

5.Kranning harakatlanish mexanizmi The Hook ko'taruvchi kranda muhim rol o'ynaydi, bu kran turli og'ir narsalarni boshqarish vazifalarini samarali va xavfsiz bajarishini ta'minlaydi. Yuqori sifatli trolleybus operatsion tizimini loyihalash va texnik xizmat ko'rsatish kranning ishlash muddatini sezilarli darajada uzaytirishi va operatsion xarajatlarni kamaytirishi mumkin.



Trolleyning harakatlanish mexanizmi

1. The Hook ko'taruvchi kranning aravachali harakatlanish mexanizmi kranning asosiy qismlaridan biridir. Bu og'ir narsalarni aniq joylashtirish va ishlov berishga erishish uchun ilgakning asosiy nur bo'ylab harakatlanishiga imkon beradi. Trolleybus operatsion tizimining dizayni kranning ishlash moslashuvchanligi, aniqligi va xavfsizligiga bevosita ta'sir qiladi.

2. Trolley harakat mexanizmi kancaning asosiy nur bo'ylab erkin harakatlanishini ta'minlaydi, kranning ish qoplamini va ish moslashuvchanligini oshiradi. Murakkab boshqaruv tizimi orqali Trolleyli harakatlanish mexanizmi og'ir narsalarning holatini aniq nazorat qilish, yig'ish, ishlov berish va yig'ish operatsiyalarida yuqori aniqlikdagi operatsiyalarni ta'minlashi mumkin. Trolleybusning harakatlanish mexanizmi ish paytida xavfsizlikni ta'minlash va baxtsiz hodisalar sodir bo'lishini kamaytirish uchun tormoz, chegara kalitlari va relsdan chiqishga qarshi qurilmalar kabi bir nechta xavfsizlik moslamalari bilan jihozlangan. Zamonaviy trolleybus operatsion tizimlarining dizayni yuqori samaradorlik va energiya tejashga qaratilgan. O'zgaruvchan chastotali haydovchi texnologiyasini qo'llash trolleybusning boshlanishi va to'xtashini yanada yumshoq qiladi, uskunaning xizmat qilish muddatini samarali ravishda uzaytiradi va energiya sarfini kamaytiradi.

3. Trolley harakat mexanizmi The Hook ko'taruvchi kranda muhim rol o'ynaydi, og'ir narsalarni belgilangan diapazonda xavfsiz, silliq va to'g'ri ko'chirish va joylashtirishni ta'minlaydi va kranning samarali ishlashi uchun muhim kafolatdir.

Kran g'ildiragi

1. The Hook ko'prikli kranning g'ildiraklari kran operatsion tizimining asosiy komponentlari bo'lib, asosan butun kranning og'irligini ko'tarish va uning yo'l bo'ylab harakatlanishini ta'minlash uchun ishlatiladi. G'ildiraklarning dizayni va sifati kranning ish silliqligi, chidamliligi va xavfsizligiga bevosita ta'sir qiladi.

2. The Hook ko'taruvchi kranning g'ildiraklari odatda yuqori quvvatli po'latdan yasalgan bo'lib, uning qattiqligi va aşınma qarshiligini yaxshilash uchun sirt söndürülür va temperlanadi. Kattaroq yuklarni ko'taradigan kranlar uchun g'ildiraklar ish faoliyatini yaxshilash uchun qotishma po'latdan yoki boshqa maxsus materiallardan ham foydalanishi mumkin. G'ildirakning jant qismi yuqori bosim va uzoq muddatli foydalanish paytida eskirishga bardosh berish uchun qalinroq bo'lishi uchun mo'ljallangan. Strukturaviy dizayn: G'ildirakning dizayni odatda bitta g'ildirakli strukturadir va aloqa maydonini oshirish va bosimni tarqatish uchun ikki g'ildirakli struktura ham mavjud. Jant odatda g'ildirak relsdan chiqib ketmasligi uchun ma'lum bir qalinlikka ega. Ishqalanishni kamaytirish va ish samaradorligini oshirish uchun g'ildiraklar odatda rulmanlar bilan jihozlangan bo'lib, ular yo'lda yanada silliq va mehnatni tejash imkonini beradi.

3. The Hook ko'taruvchi kran g'ildiraklarining ahamiyati:

Yuk ko'tarish qobiliyati: g'ildirak kranning o'zi og'irligini va ko'tarilgan ob'ektning yukini ko'tarishi kerak, shuning uchun materiallarni tanlash va konstruktiv dizayn etarli kuch va chidamlilikka ega bo'lishini ta'minlashi kerak.

Yugurishning silliqligi: g'ildirakning silliq ishlashi kranning umumiy ish ta'siriga bevosita ta'sir qiladi. Yuqori sifatli g'ildirak dizayni va aniq o'rnatish tebranish va shovqinni kamaytirishi va kran va yo'lning xizmat qilish muddatini uzaytirishi mumkin.

Xavfsizlik: g'ildirakning dizayni, ayniqsa yuk ostida va burilishda ishlayotganda, relsdan chiqishga qarshi funktsiyani hisobga olishi kerak. Tasodifiy relsdan chiqib ketishning oldini olish kranning ishlashi xavfsizligini ta'minlashning asosiy omilidir.

4.Xulosa qilib aytganda, The Hook ko'taruvchi kranning g'ildiragi butun kran operatsion tizimining ajralmas komponenti bo'lib, uning dizayni va texnik xizmat ko'rsatishi kranning ishlash samaradorligi va xavfsizligiga bevosita ta'sir qiladi. Kundalik foydalanishda g'ildirakni muntazam tekshirish va texnik xizmat ko'rsatish kranning ishlash muddatini samarali ravishda uzaytirishi va uning xavfsiz va ishonchli ishlashini ta'minlashi mumkin.





Kran kancasi

1. The Hook ko'taruvchi kranning kancasi kran uchun og'ir narsalarni ko'tarish va tashish uchun to'g'ridan-to'g'ri vosita bo'lib, butun yuk ko'tarish tizimining muhim tarkibiy qismidir. Kancaning dizayni va sifati kranning ishlash xavfsizligi va samaradorligiga bevosita ta'sir qiladi.

2. The Hook ko'taruvchi kran uchun ilgaklarning asosiy turlari:

Yagona ilgak: Yagona kanca eng keng tarqalgan kanca turi bo'lib, odatda oddiy yuk ko'tarish operatsiyalari uchun ishlatiladi. Yagona kanca oddiy tuzilishga ega va ulardan foydalanish oson, ko'pchilik ko'tarish operatsiyalari uchun mos keladi, ayniqsa, ko'tarish og'irligi nisbatan engil yoki maxsus muvozanatni talab qilmasa.

Ikki kanca: Ikki kanca odatda og'ir narsalarni ko'tarish yoki muvozanatni talab qiladigan og'ir yuk operatsiyalari uchun ishlatiladi. Ikki kancaning tuzilishi yukni yaxshiroq tarqatishi, ko'tarish paytida tebranishni kamaytirishi va xavfsizlikni yaxshilashi mumkin. Ikkita kanca turli xil ko'tarish ehtiyojlarini qondirish uchun sobit yoki sozlanishi mumkin.

3. Takroriy foydalanish paytida kanca valentlik va egilish kuchlanishiga duchor bo'ladi, shuning uchun materialning charchoq kuchi asosiy e'tibordir. Yuqori sifatli ilgaklar uzoq muddatli foydalanishda charchoq tufayli ishlamay qolmasligini ta'minlash uchun qattiq material tanlash va issiqlik bilan ishlov berishdan o'tadi. Kancani muntazam tekshirish va texnik xizmat ko'rsatish, ayniqsa, yuqori chastotali yoki og'ir yuklardan foydalanishda uzoq muddatli foydalanishda uning xavfsizligi va ishonchliligini ta'minlash uchun zarurdir.

4.Xulosa qilib aytganda, The Hook ko'prikli kranning kancasi og'ir narsalar bilan bevosita aloqa qiladigan asosiy komponent bo'lib, uning dizayni, ishlab chiqarilishi va texnik xizmat ko'rsatishi kranning xavfsiz ishlashi uchun zarurdir. Kancadan to'g'ri foydalanish va muntazam parvarishlash baxtsiz hodisalarning oldini olish va yuk ko'tarish ishlarining xavfsizligi va samaradorligini ta'minlashi mumkin.





Dvigatel

1. Hook ko'taruvchi kranning motori kranning barcha operatsion tizimlarini, shu jumladan trolleybusni boshqarish, aravachani ishlatish va kanca ko'tarish va tushirish funktsiyalarini boshqaradigan asosiy quvvat qurilmasi. Dvigatelning ishlashi kranning ish samaradorligi, barqarorligi va xavfsizligiga bevosita ta'sir qiladi.

2. Hook ko'taruvchi kranning motori kancani ko'tarish va tushirish jarayonini amalga oshirish uchun ko'taruvchi tizim orqali o'ralgan sim arqonni boshqaradi. Dvigatelning chiqish quvvati kran ko'tara oladigan maksimal yuk og'irligi va ko'tarish tezligini aniqlaydi.

3. Hook ko'taruvchi kran uchun motor turlari:

AC vosita: AC motorlar eng keng tarqalgan turdagi va har xil turdagi ko'prikli kranlarda keng qo'llaniladi. Ular oddiy tuzilish, oson parvarishlash va arzon narx bilan ajralib turadi. AC motorlar odatda sincap kafesli asenkron motorlardan foydalanadilar, ular yuqori ishonchliligi va uzoq umr ko'rishlari tufayli keng qo'llaniladi.

Zamonaviy kranlarda chastota konvertorlari tez-tez tezlikni nazorat qilish va energiyani tejash effektlariga erishish uchun AC motorlari bilan birgalikda ishlatiladi.

DC motorlar: shahar motorlari odatda aniq nazoratni talab qiladigan holatlarda, ayniqsa tezlik va pozitsiyani nazorat qilish talablari yuqori bo'lganda qo'llaniladi. DC motorlar mukammal tezlikni tartibga solish ko'rsatkichlariga ega, ammo ularning tuzilishi nisbatan murakkab va texnik talablar yuqori.

İnverter texnologiyasining rivojlanishi bilan kranlarda DC motorlarini qo'llash asta-sekin kamaydi, ammo ular hali ham ba'zi maxsus ilovalarda afzalliklarga ega.

4.Dvigatellarning ahamiyati: Hook ko'taruvchi kranning asosiy haydovchi qurilmasi sifatida motorlar to'g'ridan-to'g'ri kranlarning ishlashi va xavfsizligini aniqlaydi. Tegishli vosita turini va nazorat qilish usulini tanlash va texnik xizmat ko'rsatishni kuchaytirish orqali kranning ish samaradorligi sezilarli darajada yaxshilanishi, xizmat muddatini uzaytirishi va turli xil ish muhitlarida xavfsizlikni ta'minlash mumkin.

.

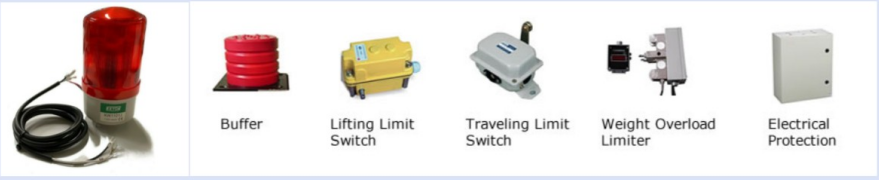

Ovozli va yorug'lik signalizatsiya tizimi& chegara kaliti

1. Hook ko'taruvchi kranning ovozli va yorug'lik signalizatsiya tizimi va chegara kaliti xavfsiz ishlashni ta'minlash uchun muhim qurilmalar bo'lib, baxtsiz hodisalarning oldini olish va jihozlar va xodimlarning xavfsizligini ta'minlaydi. Ushbu tizimlar kranni ishlatish vaqtida erta ogohlantirish va himoya rolini o'ynaydi.

2.Hok ko'taruvchi kranning ovozli va yorug'lik signalizatsiyasi

Ovozli va yorug'lik signalizatsiya tizimi operatorni yoki atrofdagi xodimlarni ovoz va yorug'lik kombinatsiyasi orqali operatorga yoki uning atrofidagi xodimlarga potentsial xavflar yoki uskunaning g'ayritabiiy holati haqida eslatish uchun ogohlantiradi. Odatda operatorning o'z vaqtida choralar ko'rishini ta'minlash uchun uskunani ishga tushirish, to'xtatish, ortiqcha yuklash, ishdan chiqish va hokazo kabi ogohlantirishlarni berish uchun ishlatiladi. Operator va uning atrofidagi xodimlar signal signalini aniq eshitishi va ko'rishini ta'minlash uchun ovozli va yorug'lik signalizatsiya tizimi odatda kranning ko'zga ko'rinadigan joyiga o'rnatiladi. Ovoz va yorug'likning intensivligini ish muhitiga qarab sozlang va signalizatsiya tizimi ogohlantirishlarni samarali ravishda uzata olishini ta'minlashi kerak.

Hook ko'taruvchi kranning chegara tugmasi

Chegara kaliti kranning har bir harakatlanuvchi qismining holatini oldindan belgilangan ish oralig'idan oshib ketishining oldini olish uchun nazorat qilish uchun ishlatiladi. Bu uskunani shikastlanishdan himoya qilishga va xavfsiz ishlashini ta'minlashga yordam beradi. Kranning bir qismi chegara tugmasi tomonidan belgilangan holatga yaqinlashganda yoki yetganda, chegara tugmasi uskunaning keyingi harakatini to'xtatish uchun avtomatik ravishda ishga tushadi. Limit kalitlari odatda asosiy nurning, trolleybusning, aravachaning va boshqa harakatlanuvchi qismlarning asosiy joylariga o'rnatiladi. O'rnatish pozitsiyasi maxsus dizayn va ish talablariga muvofiq aniqlanishi kerak.

Nosozliklarni tuzatish: O'rnatishdan so'ng, chegara tugmasi oldindan belgilangan pozitsiyani aniq aniqlashi va kerak bo'lganda tegishli himoya choralarini ishga tushirishi uchun disk raskadrovka qilinishi kerak. Limit kalitlari odatda asosiy nurning, trolleybusning, aravachaning va boshqa harakatlanuvchi qismlarning asosiy joylariga o'rnatiladi. O'rnatish pozitsiyasi maxsus dizayn va ish talablariga muvofiq belgilanishi kerak. O'rnatishdan so'ng, chegara kaliti oldindan belgilangan pozitsiyani aniq aniqlashi va kerak bo'lganda tegishli himoya choralarini ishga tushirishi uchun disk raskadrovka qilinishi kerak.

Xulosa qilib aytadigan bo'lsak, ovozli va yorug'lik signalizatsiya tizimi va Hook ko'taruvchi kranning chegara kaliti uskunaning xavfsiz ishlashini ta'minlash uchun muhim komponentlardir. O'z vaqtida ogohlantirish va avtomatik himoya funktsiyalari orqali operatorlarning xavfsizligi va jihozlarning normal ishlashi kafolatlanadi.

Xavfsizlik asboblari

1. Hook ko'taruvchi kranning xavfsizlik uskunalari uskunalar va xodimlarning xavfsizligini ta'minlash uchun asosiy komponent hisoblanadi. Ushbu qurilmalar baxtsiz hodisalarning oldini olish, xavflarni kamaytirish va turli ish muhitlarida kranning xavfsiz va ishonchli ishlashini ta'minlashi mumkin.

2. Quyida umumiy xavfsizlik uskunalari va Hook ko'taruvchi kranning funktsiyalari keltirilgan

Elektr boshqaruv tizimi

Funktsiya: Kranning motorini va boshqa elektr jihozlarini boshqaring, aniq nazorat va himoya funktsiyalarini ta'minlang.

Tarkibi: elektr boshqaruv paneli, inverter, o'rni.

Funktsiya: Dvigatelning normal ishlashini ta'minlash va elektr uzilishining oldini olish.

Favqulodda to'xtash moslamasi

Funktsiya: Favqulodda vaziyatda kranning barcha harakatlarini tezda to'xtating.

Tarkibi: favqulodda to'xtatish tugmasi, favqulodda to'xtatish tizimi.

Funktsiya: Baxtsiz hodisa yoki favqulodda vaziyatlarda xavfsizlikni ta'minlash uchun elektr ta'minotini tezda uzib qo'ying.

Tormoz tizimi

Funktsiya: to'xtash va ushlab turish uchun kranning harakatini boshqaring.

Tarkibi: elektromagnit tormoz, gidravlik tormoz, tormoz diski.

Funktsiya: og'ir narsalarning pastga siljishi yoki kranning beqaror harakatlanishini oldini olish uchun kranning silliq o'chirilishini ta'minlang.

To'qnashuvga qarshi tizim

Funktsiya: Kran va boshqa jihozlar yoki binolar o'rtasida to'qnashuvdan saqlaning.

Tarkibi: radar detektori, lazer sensori, signalizatsiya moslamasi.

Funktsiya: atrofdagi muhitni kuzatib boring, avtomatik ravishda signal beradi yoki kran harakatini to'xtatadi.

Xavfsizlik qalqoni

Funktsiya: operatorni kranning ishlaydigan qismlari bilan bevosita aloqa qilishdan himoya qilish.

Tarkibi: metall qalqon, to'r himoyasi ekrani.

Funktsiya: baxtsiz hodisalardan qochish uchun xodimlarni yuqori harorat, aylanadigan qismlar yoki og'ir narsalarni osib qo'yish bilan aloqa qilishdan saqlaning.

3. Xulosa

Hook ko'taruvchi kranning xavfsizlik uskunalari ish monitoringidan tortib favqulodda vaziyatlardan himoyalanishgacha bo'lgan barcha jihatlarni qamrab oladi. Ushbu qurilmalar turli xil ish sharoitlarida kranning xavfsizligi va ishonchliligini ta'minlash uchun birgalikda ishlaydi. Ushbu xavfsizlik moslamalarini muntazam ravishda tekshirish va texnik xizmat ko'rsatish orqali baxtsiz hodisalarning oldini olish va operatorlar va jihozlarning xavfsizligini kafolatlash mumkin.

Boshqarish rejimi

1. Hook ko'taruvchi kranni boshqarish rejimi samarali va xavfsiz olib tashlash operatsiyalariga erishish uchun kranning turli tizimlarini qanday ishlatish va boshqarishni belgilaydi. Turli xil boshqaruv rejimlari turli xil dastur stsenariylari va operatsion talablar uchun javob beradi.

2. Quyida Hook ko'prikli kranni boshqarishning asosiy rejimlari va ularning xarakteristikalari keltirilgan.

Avtomatlashtirishni boshqarish rejimi

Xususiyatlari:

Ishlash tartibi: Kompyuter boshqaruv tizimi yoki PLC (dasturlashtiriladigan mantiqiy kontroller) orqali to'liq avtomatlashtirilgan boshqaruv.

Yuqori aniqlik: aniq harakatni boshqarish, yukni kuzatish, dasturlashtirilgan ishlash va hk.

Ma'lumotlar integratsiyasi: Odatda real vaqtda monitoring va ma'lumotlarni tahlil qilish funktsiyalarini ta'minlash uchun sensorlar, monitoring tizimlari va ma'lumotlarni yig'ish tizimlari bilan birlashtirilgan.

Amaldagi stsenariylar:

Yuqori avtomatlashtirilgan ishlab chiqarish liniyalari yoki aniq nazorat va monitoringni talab qiladigan keng ko'lamli ish muhitlari.

Avtomatlashtirish uchun yuqori talablar va qo'lda operatsiyalarni kamaytirish zarurati bo'lgan holatlar.

Aralash boshqaruv rejimi

Xususiyatlari:

Ishlash tartibi: Qo'lda, masofadan boshqarish va avtomatlashtirishni boshqarish rejimlarining afzalliklarini birlashtirib, turli xil boshqaruv rejimlari taqdim etiladi.

Moslashuvchanlik: Operator turli operatsion talablarga moslashish uchun kerak bo'lganda turli xil boshqaruv rejimlari o'rtasida almashishi mumkin.

Moslashuvchanlik: Operatsion moslashuvchanlik va xavfsizlikni ta'minlagan holda murakkab operatsion vazifalarni bajarishga qodir.

Amaldagi stsenariylar:

Turli xil operatsion talablarga, masalan, murakkab sanoat muhiti yoki o'zgaruvchan qurilish maydonchalariga moslashish uchun bir nechta nazorat usullarini birlashtirish kerak bo'lgan holatlar.

Kompyuter monitoringi va nazorat qilish tizimi

Xususiyatlari:

Ishlash usuli: kompyuter tizimi, jumladan grafik foydalanuvchi interfeysi (GUI) va ilg'or boshqaruv dasturlari orqali monitor va boshqarish.

Haqiqiy vaqtda ma'lumotlar: real vaqtda uskuna holatini, yuk ma'lumotlarini, ish tarixini va boshqa ma'lumotlarni taqdim etadi va masofaviy monitoring va nazoratni qo'llab-quvvatlaydi.

Aqlli: bashoratli texnik xizmat ko'rsatish, avtomatik diagnostika va nosozliklar haqida ogohlantirish kabi aqlli funktsiyalarni amalga oshirish mumkin.

Amaldagi stsenariylar:

Ilg'or ma'lumotlarni tahlil qilish va aqlli boshqaruvni talab qiluvchi yirik zavodlar yoki yuqori texnologiyali ilovalar.

Haqiqiy vaqtda monitoring va masofadan turib ishlashga talab yuqori bo'lgan muhitlar.

Xavfsizlikni muhofaza qilishni nazorat qilish tizimi

Xususiyatlari:

Ishlash usuli: Haddan tashqari yukdan himoya qilish, chegara nazorati, favqulodda o'chirish va boshqalar kabi turli xil xavfsizlikni boshqarish funktsiyalarini birlashtiring.

Himoya funktsiyasi: Uskunaning shikastlanishi va xavfsizlik hodisalarining oldini olish uchun kran g'ayritabiiy yoki ortiqcha yuklanganida himoya choralarini avtomatik ravishda yoqing.

Avtomatik signal: Tizim avtomatik ravishda signal berishi va keyingi xavfning oldini olish uchun choralar ko'rishi mumkin.

Amaldagi stsenariylar:

Barcha kran ish muhitlari, ayniqsa yuqori xavfli hududlar va xavfsizlikni qat'iy nazorat qilishni talab qiladigan holatlar.

Uskunalar va xodimlarning xavfsizligini ta'minlash uchun yuqori xavfsizlik talablari bilan ishlash stsenariylari.

3. Xulosa

Hook ko'taruvchi krani turli xil boshqaruv rejimlariga ega, qo'lda boshqarishdan yuqori darajada avtomatlashtirilgan kompyuter boshqaruv tizimlariga, ularning har biri o'zining qo'llaniladigan stsenariylari va afzalliklari va kamchiliklariga ega. Muayyan ish talablariga va atrof-muhit sharoitlariga muvofiq tegishli boshqaruv rejimini tanlash ish samaradorligini oshirishi va xavfsiz ishlashni ta'minlashi mumkin. Tegishli xavfsizlik uskunalari va muntazam parvarishlash bilan birgalikda kranning ishlashi va xavfsizligini maksimal darajada oshirish mumkin.



Eskiz







1. Samarali yuk ko'tarish qobiliyati

Kuchli yuk ko'tarish qobiliyati: Kancali ko'prikli kranlar og'irroq narsalarni ko'tarish va ko'chirishga qodir va katta tonnajli yuk ko'tarish operatsiyalari uchun javob beradi.

Katta oraliq qamrovi: Ko'prik tuzilishi tufayli u katta masofa oralig'ida yuk ko'tarish xizmatlarini ko'rsatishi mumkin va katta maydondagi fabrikalar yoki omborlar uchun javob beradi.

2. Moslashuvchan operatsiyalar

Ko'p funktsiyali operatsiya: Turli xil operatsion ehtiyojlarini qondirish uchun kanca ko'tarish, trolleybus bilan ishlash va trolleybus harakati kabi turli xil operatsiyalarni bajarishi mumkin.

Aniq nazorat: Zamonaviy boshqaruv tizimi bilan jihozlangan, u aniq yuk nazorati va joylashishni aniqlashga erishishi va ishning aniqligini oshirishi mumkin.

3. Joyni tejash

Yilni tuzilish: kancali ko'prikli kranlar odatda zavod binosi ustiga o'rnatiladi, bu esa yer maydonini tejash va ish joyini to'siqsiz saqlash imkonini beradi.

Yuqori balandlikdagi operatsiyalar uchun javob beradi: u yuqori balandlikdagi ish joyida ko'tarilishi mumkin, bu erda ish joyini egallashdan qochadi.

4. Operatsion xavfsizligi

Xavfsizlikni himoya qilish tizimi: Ovozli va yorug'lik signallari, chegara kalitlari va ortiqcha yuk himoyasi kabi xavfsizlik uskunalari bilan jihozlangan bo'lib, u xavfsiz ishlashni ta'minlash uchun real vaqtda uskunani kuzatishi va himoya qilishi mumkin.

Yuqori barqarorlik: Ko'prik strukturasi yaxshi barqarorlik va zilzilaga chidamliligini ta'minlaydi, uskunaning silkinishini va egilishini kamaytiradi va ko'tarish jarayonining barqarorligini ta'minlaydi.

5. Kuchli chidamlilik

Mustahkam tuzilma: Ko'prik tipidagi konstruktiv dizayn unga kuchli yuk ko'tarish qobiliyati va chidamliligini beradi va uzoq muddatli yuqori intensivlikdagi operatsiyalarga bardosh bera oladi.

Yuqori sifatli materiallar: Yuqori quvvatli po'latdan va ilg'or ishlab chiqarish texnologiyasidan foydalanish kranning chidamliligi va xizmat qilish muddatini yaxshilaydi.

6. Ilovalarning keng doirasi

Bir nechta dastur stsenariylari: sanoat ishlab chiqarish liniyalari, omborlar va logistika, qurilish va boshqa stsenariylar uchun javob beradi va har xil turdagi yuk ko'tarish operatsiyalari ehtiyojlarini qondirishi mumkin.

Turli muhitlarga moslashish: Yuqori harorat, past harorat, nam yoki changli muhitda ishlashi va turli ish sharoitlariga moslashishi mumkin.





1. Sanoat ishlab chiqarish liniyasi

Ishlab chiqarish: og'ir komponentlar va tayyor mahsulotlarni yig'ish, ko'chirish, ko'tarish va tarqatish uchun ishlatiladi. Masalan, avtomobil ishlab chiqarish korxonalarida avtomobil qismlarini ko'chirish va o'rnatish uchun kancali ko'prikli kranlar qo'llaniladi.

Og'ir mashinalar: Og'ir mashinasozlik zavodlarida kranlar katta dastgohlar, qoliplar va mexanik qismlarni ko'chirish uchun ishlatilishi mumkin.

2. Ombor va logistika

Yuklarni tashish: Omborlar va logistika markazlarida u katta hajmdagi tovarlar yoki og'ir narsalarni ko'chirish, yig'ish va yuklash va tushirish uchun ishlatiladi. Bu makondan foydalanish va omborlarning ishlash samaradorligini oshirishi mumkin.

Konteynerlarni tashish: Konteyner terminallari va yuk stantsiyalarida kancali ko'prikli kranlar konteynerlarni yuklash va tushirish uchun ishlatiladi, yuklash va tushirish samaradorligi va aniqligini oshiradi.

3. Qurilish

Qurilish materiallarini ko'tarish: Qurilish maydonchalarida qurilish ishlarini engillashtirish uchun temir panjaralar, prefabrik beton qismlar, qurilish uskunalari va boshqalar kabi qurilish materiallarini ko'tarish va ko'chirish uchun ishlatiladi.

Strukturaviy komponentlarni o'rnatish: qurilish sifati va rivojlanishini ta'minlash uchun nurlar, ustunlar, shiftlar va boshqalar kabi yirik qurilish tarkibiy qismlarini o'rnatish va sozlash uchun ishlatiladi.

4. Metallurgiya sanoati

Po'lat ishlab chiqarish: po'lat eritish zavodlarida eritilgan temir, po'lat ignabargli va boshqa og'ir materiallarni o'choqqa ko'chirish uchun ishlatiladi. Kranning yuqori yuk ko'tarish qobiliyati metallurgiya sanoati ehtiyojlarini qondirishi mumkin.

Metallni qayta ishlash: metall plitalar, barlar, rulolar va boshqalarni qayta ishlash va qayta ishlash, ishlov berish jarayonida harakatlanish va yuklash va tushirish uchun ishlatiladi.

5. Energetika sanoati

Energiya ishlab chiqarish uskunalarini o'rnatish: Elektr stantsiyalarida u katta generatorlar, transformatorlar va boshqa quvvat uskunalarini o'rnatish va saqlash uchun ishlatiladi.

Texnik xizmat ko'rsatish va kapital ta'mirlash: elektr inshootlarini muntazam ta'mirlash va kapital ta'mirlash uchun ishlatiladi, asbob-uskunalarning yuqoriga va pastga harakatlanishini va sozlashini osonlashtiradi.

6. Portlar va doklar

Yuklarni yuklash va tushirish: portlar va docklarda, u kemalarda, ayniqsa katta yuk kemalarida yuklarni yuklash va tushirish uchun ishlatiladi. Kancali ko'prikli kranlar ish samaradorligi va xavfsizligini oshirishi mumkin.

Konteynerga ishlov berish: katta konteynerlarga ishlov berish, yuklash va tushirish tezligi va aniqligini oshirish uchun ishlatiladi.





1. Talabni tahlil qilish va loyihalash

Talabni tahlil qilish: mijozlarning o'ziga xos ehtiyojlarini qondirish uchun kranni ishlatish muhiti, yuk talablari, oraliq, ko'tarish balandligi va boshqalar kabi parametrlarni aniqlang.

Dizayn bosqichi:

Dastlabki dizayn: Ehtiyojlarga ko'ra dastlabki dizaynni amalga oshiring, jumladan, strukturaviy chizmalar, funktsional modullar, operatsion tizimlar va boshqalar.

Batafsil dizayn: ishda kranning xavfsizligi va barqarorligini ta'minlash uchun strukturaviy tahlil, material tanlash, yukni hisoblash, quvvatni loyihalash va boshqalarni o'z ichiga oladi.

3D modellashtirish: Virtual simulyatsiya va optimallashtirish uchun batafsil uch o'lchovli modellarni yaratish uchun kompyuter yordamida dizayn (SAPR) dasturidan foydalaning.

2. Materiallarni xarid qilish

Materialni tanlash: Kranning mustahkamligi va chidamliligini ta'minlash uchun yuqori quvvatli po'lat, qotishma materiallar va boshqalar kabi mos materiallarni tanlang.

Yetkazib beruvchilarni boshqarish: Materiallarning sifati va yetkazib berish muddatini ta'minlash uchun materiallar yetkazib beruvchilar bilan ishlash.

Sifatni tekshirish: Sotib olingan materiallarning dizayn talablari va standartlariga javob berishini ta'minlash uchun ularning sifatini tekshirish.

3. Ishlab chiqarish va qayta ishlash

Asosiy va oxirgi nurlarni ishlab chiqarish:

Kesish va payvandlash: Asosiy va oxirgi nurni ishlab chiqarish uchun po'latni kesib oling va payvandlang.

Yuzaki ishlov berish: korroziyaga chidamlilik va estetikani yaxshilash uchun payvandlangan qismlarda silliqlash, püskürtme, zangni tozalash va boshqa ishlov berish amalga oshiriladi.

Trolley va arava ishlab chiqarish:

Ishlov berish: aravachalar va aravalarning turli qismlarini, masalan, g'ildiraklar, podshipniklar, haydovchi qurilmalar va boshqalarni ishlab chiqarish.

Yig'ish: silliq ishlashini ta'minlash uchun aravachalar va aravalarning turli qismlarini yig'ish.

Dvigatel va boshqaruv tizimini o'rnatish:

Dvigatel ishlab chiqarish: kranlar uchun zarur bo'lgan motorlarni ishlab chiqarish, yig'ish va disk raskadrovka.

Boshqarish tizimi: elektr boshqaruv tizimlarini o'rnatish, shu jumladan elektr panellari, boshqaruv kabinalari, o'rni va boshqalar.

Kanca va ko'tarish tizimini ishlab chiqarish:

Kancalarni qayta ishlash: kancalar ishlab chiqarish, shu jumladan zarb qilish, issiqlik bilan ishlov berish va sirtni qayta ishlash.

Yuk ko'tarish tizimini yig'ish: yuk ko'tarish tizimlarini yig'ish, shu jumladan vinchlar, sim arqonlar, chegara kalitlari va boshqalar.

4. Yig‘ish va disk raskadrovka

Komponent yig'ilishi:

Asosiy tuzilmani yig'ish: To'liq kran konstruktsiyasini yaratish uchun asosiy to'sinlar, so'nggi nurlar, aravachalar, aravalar va boshqa komponentlarni yig'ish.

Tizim integratsiyasi: Dvigatellarni, boshqaruv tizimlarini, yuk ko'tarish tizimlarini va boshqalarni o'rnatish va tizim integratsiyasini amalga oshirish.

Nosozliklarni tuzatish va sinovdan o'tkazish:

Yuksiz sinov: Barcha funktsiyalar normal yoki yo'qligini tekshirish uchun yig'ilgan kranda yuksiz sinovni o'tkazing.

Yuk sinovi: Kranning ko'tarish qobiliyati va barqarorligini tekshirish uchun xavfsizlik standartlariga javob beradigan sharoitlarda yuk sinovini o'tkazing.

Tizimni nosozliklarni tuzatish: tizimning normal ishlashini ta'minlash uchun elektr boshqaruv tizimini, chegara kalitlarini va hokazolarni sozlang.

5. Sifatni tekshirish

Ichki tekshiruv: ishlab chiqarish va yig'ish jarayonida ichki sifat tekshiruvini, shu jumladan material sifatini, ishlov berishning aniqligini, yig'ish sifatini va boshqalarni o'tkazing.

Uchinchi tomon tekshiruvi: sanoat standartlari va xavfsizlik qoidalariga muvofiqligini ta'minlash uchun sifatni tekshirish uchun uchinchi tomon sinov agentligi taklif qilinishi mumkin.

6. Qadoqlash va tashish

Qadoqlash: Tashish paytida shikastlanmaslik uchun tugallangan kranni o'rash.

Tashish: Uskunaning belgilangan joyga xavfsiz yetkazib berilishini ta'minlash uchun mijozlar talablariga muvofiq transportni, shu jumladan ichki va xalqaro tashishni tashkil qiling.

7. Saytda o'rnatish va ishga tushirishng

Saytda o'rnatish: foydalanish talablariga javob berishini ta'minlash uchun mijozning saytida kranni yakuniy yig'ish va o'rnatishni amalga oshiring.

Joyda ishga tushirish: haqiqiy ish muhitida kranning normal ishlashini ta'minlash uchun joyida ishga tushirish va sinovdan o'tkazing.

Trening: Mijoz operatorlarini kranni ishlatish usullari, texnik xizmat ko'rsatish bilimlari va xavfsizlik choralari bo'yicha o'rgating.

8. Sotishdan keyingi xizmat ko'rsatish

Texnik xizmat ko'rsatish: Uskunaning uzoq muddatli barqaror ishlashini ta'minlash uchun muntazam texnik xizmat ko'rsatish va texnik xizmat ko'rsatish.

Nosozliklarni bartaraf etish: Uskunadan foydalanish paytida yuzaga kelishi mumkin bo'lgan nosozliklar va muammolarni hal qilish, texnik yordam va echimlarni taqdim etish.

Mijozlarning fikr-mulohazalari: mijozlarning fikr-mulohazalarini to'plang va mahsulotni yaxshilash va optimallashtirishni amalga oshiring.





Kompaniyada uskunalarni boshqarishning intellektual platformasi oʻrnatildi, 310 ta ishlov berish va payvandlash robotlari toʻplami (toʻplami) oʻrnatildi. Reja tugagandan so'ng, 500 dan ortiq to'plamlar (to'plamlar) bo'ladi va uskunalarni tarmoqqa ulash darajasi 95% ga etadi. 32 ta payvandlash liniyasi foydalanishga topshirildi, 50 tasini o'rnatish rejalashtirilgan va butun mahsulot liniyasini avtomatlashtirish darajasiga erishildi.

Issiq teglar: kancali ko'prikli sayohat krani, Xitoy kancali ko'chma kran ishlab chiqaruvchilari, etkazib beruvchilari, zavodi
