Yagona nurli elektr kran



1. Elektr bitta nurli kran sanoat va ishlab chiqarishda keng qo'llaniladigan, odatda og'ir narsalarni tashish va ko'chirish uchun ishlatiladigan yuk ko'tarish uskunasining bir turi. U bitta asosiy to'sin, oxirgi nur, elektr trolleybus va elektr ko'targich va boshqa asosiy qismlardan iborat. Uskunaning dizayni uni zavod ustaxonalari, omborlar, portlar va boshqalar kabi turli xil ish muhitlariga moslashtiradi.

2. Elektr bitta nurli kran faqat bitta asosiy nurga ega bo'lganligi sababli, struktura nisbatan sodda va o'rnatish va saqlash oson. Elektr ko'targich yordamida asosiy nurda oldinga va orqaga siljishi mumkin va asosiy nurni har tomonlama material bilan ishlashga erishish uchun yo'lda chapga va o'ngga siljitish mumkin. Odatda engil va o'rta og'irlikdagi narsalar uchun mos keladi va yuk ko'tarish qobiliyati bir necha tonnadan o'nlab tonnagacha. Ikki nurli kranlar bilan taqqoslaganda, elektr bir nurli kranlar kamroq vertikal joyni egallaydi va cheklangan joylarga mos keladi. Ish paytida xavfsizlikni ta'minlash uchun chegara kalitlari, favqulodda to'xtatish tugmalari va boshqalar kabi turli xil xavfsizlik asboblari bilan jihozlangan.

3. Elektr bitta nurli kranlar sanoatni avtomatlashtirish va ishlab chiqarish samaradorligini oshirish uchun muhim uskunalardan biri bo'lib, ularning ishonchliligi va ko'p qirraliligi uchun korxonalar tomonidan ma'qullanadi.

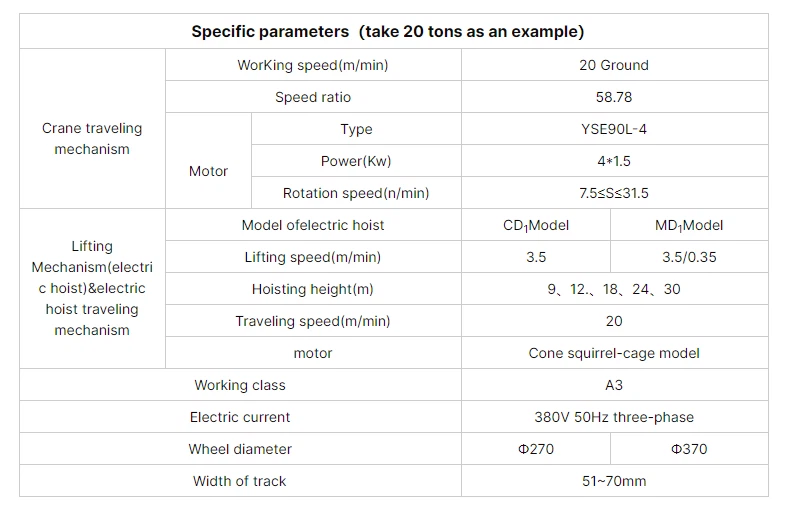

Maks. Ko'tarish balandligi: 30 m

Asosiy komponentlar kafolati: 1 yil

Asosiy komponentlar: Dvigatel

Og'irligi (KG): 2090 kg

Maks. Yuk ko'tarish: 10 tonna

Kenglik: 7,5 ~ 28,5 m

Ish vazifasi: A3

Ishlash harorati: -20 daraja ~+40 daraja

1. Asosiy nur

1. Elektr bitta nurli kranning asosiy nuri uning asosiy tarkibiy qismlaridan biri bo'lib, ko'tarish yukini tashish va uzatish uchun javobgardir. Asosiy nur odatda po'latdan yasalgan va og'ir narsalarni qo'llab-quvvatlash va turli ish yuklariga bardosh berish uchun etarli kuch va qattiqlikni ta'minlash uchun quti shaklidagi yoki I shaklidagi tuzilishga mo'ljallangan.

2. Elektr bitta nurli kranning asosiy nuri odatda mustahkamligi va mustahkamligini ta'minlash uchun Q235B yoki Q345B kabi yuqori sifatli po'latdan yasalgan. Asosiy nurning ko'ndalang kesimi odatda I shaklida yoki quti shaklida bo'ladi. I shaklidagi asosiy nur engil va ishlab chiqarish oson, quti shaklidagi asosiy nur esa yuqori buralish qarshiligiga va umumiy qattiqlikka ega.

3. Elektr bitta nurli kranning asosiy nuri elektr bitta nurli kranning yadrosi bo'lib, uning dizayni va sifati kranning ish ko'rsatkichi va xavfsizligiga bevosita ta'sir qiladi. Asosiy nurning barqarorligi va mustahkamligi kranning turli yuk ko'tarish vazifalarini muammosiz va samarali bajarishini ta'minlaydi.

Yuk ko'tarish tizimi

Elektr bitta nurli kranning ko'tarish tizimi butun uskunaning asosiy qismidir. U asosan og'ir narsalarni ko'tarish va tushirish va ularni gorizontal ravishda siljitish uchun javobgardir.

2.Olib tashlash tizimi asosan quyidagi tarkibiy qismlardan iborat: ko'taruvchi (kran), tel arqon yoki zanjir, vosita, tormoz tizimi, boshqaruv tizimi, kasnak va hidoyat moslamasi.

3. Ushbu komponentlar elektr bitta nurli kran og'ir narsalarni ko'tarish vazifasini xavfsiz, barqaror va samarali bajarishini ta'minlash uchun birgalikda ishlaydi.





End Beam

1. Elektr bitta nurli kranning so'nggi nuri kran tuzilishining muhim qismidir. U asosan ko'prikni qo'llab-quvvatlash va kranning silliq ishlashini ta'minlash rolini o'ynaydi. Yakuniy nurning dizayni va funktsiyasi kranning ishlash xavfsizligi va xizmat qilish muddatiga bevosita ta'sir qiladi.

2. Elektr bitta nurli kranning so'nggi nuri odatda po'lat plitalar bilan payvandlanadi. U yuqori quvvat va qattiqlikka ega va kranning ishlashi paytida hosil bo'lgan turli kuchlarga bardosh bera oladi. Oxirgi nurning ikki uchi yurish g'ildiragi guruhiga ulangan bo'lib, u butun kranni yo'l bo'ylab yugurish uchun qo'llab-quvvatlaydi va boshqaradi.

3. Elektr bitta nurli kranning so'nggi nuri kranning asosiy nurini bog'laydi va kranning strukturaviy barqarorligini ta'minlash uchun yo'lda yurish g'ildiragi tomonidan qo'llab-quvvatlanadi. Oxirgi nur, kranning yo'lda lateral harakatini amalga oshirish uchun yurish g'ildiragi guruhi bilan hamkorlik qiladi, shuning uchun kran ustaxonaning turli pozitsiyalarida ko'tarish vazifasini bajarishi mumkin. Cheklovchi qurilmalar va tamponlar kabi xavfsizlik uskunalari orqali so'nggi nur ish paytida kranning xavfsizligini ta'minlaydi va baxtsiz hodisalarning oldini oladi.

4. Umuman olganda, oxirgi nur elektr bitta nurli kranning ajralmas qismidir. U nafaqat butun kranning harakatini tashiydi va boshqaradi, balki foydalanish paytida kranning xavfsizligi va ishonchliligini ham ta'minlaydi.



















Kranning harakatlanish mexanizmi

1. Elektr bitta nurli kranning kranni harakatlantiruvchi mexanizmi kranning muhim qismi bo'lib, kranni ish maydoni bo'ylab yo'l bo'ylab gorizontal ravishda harakatlantirish uchun javobgardir. Ushbu mexanizmning dizayni va ishlashi kranning ish samaradorligi, barqarorligi va xavfsizligiga bevosita ta'sir qiladi.

2. Elektr bitta nurli kranning Kranni harakatlantiruvchi mexanizmi odatda elektr motor va reduktordan iborat. Dvigatel quvvat beradi, tezlikni pasaytiradi va reduktor orqali momentni oshiradi va trolleybusni yo'lda harakatlantirish uchun boshqaradi.

3. Elektr bitta nurli kranning Kranni harakatlantiruvchi mexanizmining dizayni va ishlashi kranning barqarorligi, nazorat qilish qobiliyati va xavfsizligiga bevosita ta'sir qiladi. Shu sababli, ushbu komponentlarni to'g'ri tanlash va ularga texnik xizmat ko'rsatish elektr bir nurli kranning xavfsiz va samarali ishlashini ta'minlashning kalitidir.









Trolleyning harakatlanish mexanizmi

1. Elektr bitta nurli kranning trolleyli harakatlanish mexanizmi kanca yoki boshqa yuk ko'tarish moslamalarini gorizontal ravishda harakatlantirish uchun ishlatiladigan kranning bir qismiga ishora qiladi, odatda asosiy nur bo'ylab yuqoriga va pastga harakatlanadi. Trolleybusni boshqarish mexanizmi kranning muhim qismidir va ko'tarilgan ob'ektning lateral harakati uchun javobgardir.

2. Elektr bitta nurli kranning trolleybus harakat mexanizmi odatda trolleybusni asosiy nurli yo'l bo'ylab harakatlantirish uchun harakatlantiruvchi kuchni ta'minlash uchun elektr motor bilan jihozlangan. Trolleybus asosiy nurning yo'lida ishlaydi. Yo'l, odatda, asosiy nurga payvandlangan yoki murvat bilan biriktirilgan po'latdan yasalgan yo'riqnomadir. Trolleybusning ishlashi odatda operatsion konsol yoki masofadan boshqarish pulti tomonidan boshqariladi. Operator ko'tarilgan ob'ektning aniq harakatiga erishish uchun trolleybusning oldinga, orqaga va harakat tezligini boshqarishi mumkin.

3. Elektr bitta nurli kranning trolleyli harakatlanish mexanizmini loyihalash va texnik xizmat ko'rsatish elektr bitta nurli kranning umumiy ishlashi va xavfsizligi uchun juda muhimdir. Uning turli tarkibiy qismlarining normal ishlashini ta'minlash uchun muntazam tekshirish va texnik xizmat ko'rsatish uskunaning ishlash muddatini samarali ravishda uzaytirishi va ish samaradorligini oshirishi mumkin.

6.Kran g'ildiragi

1. Elektr bitta nurli kranning g'ildiraklari butun kranning muhim qismi bo'lib, kran va trolleybusning og'irligini qo'llab-quvvatlash va yo'l bo'ylab silliq harakat qilish uchun javobgardir. G'ildiraklarning dizayni, materiali va o'rnatish sifati kranning xavfsizligi va ish samaradorligiga bevosita ta'sir qiladi.

2. Bir nurli elektr kranning g'ildiraklari odatda kranning og'irligi va uning yukini ko'tarish uchun yuqori mustahkam po'latdan yasalgan. Chelik g'ildiraklar yaxshi aşınma qarshilik va kuchga ega va og'ir yuk va tez-tez ishlaydigan muhitlarda foydalanish uchun javob beradi. Ba'zi maxsus ilovalarda aşınma qarshiligini oshirish va xizmat muddatini uzaytirish uchun g'ildiraklar uchun qotishma po'latdan foydalanish mumkin.

3. Bir nurli elektr kranning g'ildiraklari odatda g'ildiraklarni yo'lda barqaror ushlab turish va relsdan chiqib ketishning oldini olish uchun jantlarga ega. Jantlarning balandligi va shakli kranning silliq ishlashini ta'minlash uchun yo'l turiga qarab ishlab chiqilgan. G'ildirakning diametri odatda kranning o'lchamiga va yuk hajmiga qarab ishlab chiqilgan. Kattaroq g'ildiraklar yukni tarqatib yuborishi va yo'lda eskirishni kamaytirishi mumkin.

4. Elektr bitta nurli kranning g'ildiraklarini loyihalash va texnik xizmat ko'rsatish uskunaning uzoq muddatli va barqaror ishlashini ta'minlash uchun muhim ahamiyatga ega. To'g'ri g'ildirak materialini va dizaynini tanlash, muntazam tekshirish va texnik xizmat ko'rsatish g'ildiraklar va kranning xizmat qilish muddatini samarali ravishda uzaytirishi mumkin.

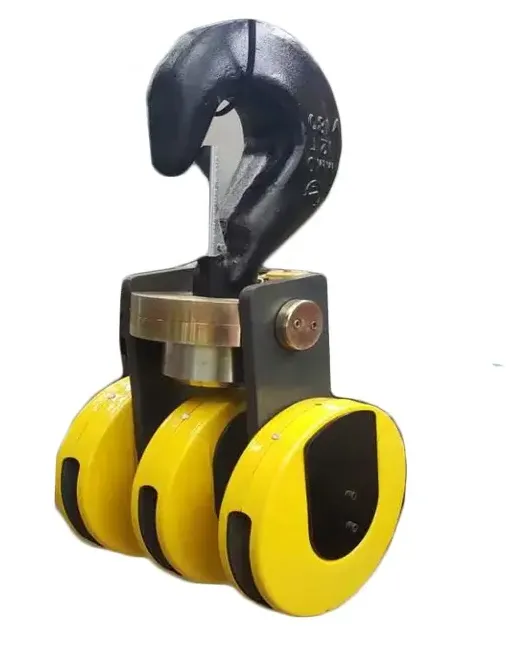

Kran kancasi

1. Elektr bitta nurli kranning kancasi yuklarni ushlash va ko'tarish uchun kranning asosiy qismlaridan biridir. Kancani loyihalash, ishlab chiqarish va texnik xizmat ko'rsatish ko'tarish operatsiyalarining xavfsizligi va samaradorligi uchun juda muhimdir.

2. Elektr bitta nurli kranning kancasi odatda mukammal kuchlanish va aşınmaya bardoshli yuqori quvvatli qotishma po'latdan yasalgan. Ushbu material og'ir yuklarga bardosh bera oladi va uzoq muddatli foydalanishdan keyin kuch va shaklni saqlab qoladi. Kanca odatda zarb qilish jarayoni orqali ishlab chiqariladi, bu materialning zichligi va mustahkamligini yaxshilash, ichki nuqsonlarni kamaytirish va kancaning yuk ko'tarish qobiliyatini va xavfsizligini yaxshilashi mumkin.

3. Bir nurli elektr kranning kancasi ikki turga bo'linishi mumkin: bitta kancali va qo'sh kancali. Yagona kanca oddiy tuzilishga ega va engilroq yuklarga mos keladi; er-xotin kanca odatda muvozanatli yuklarni talab qiladigan va stressni yanada teng ravishda tarqatishi mumkin bo'lgan katta yuk ko'tarish operatsiyalari uchun ishlatiladi.

4. Elektr bitta nurli kranning kancasi oddiy tuzilishga ega bo'lsa-da, uning dizayni va ishlab chiqarilishi turli xil ish sharoitlarida xavfsizlik va ishonchlilikni ta'minlash uchun qat'iy standartlarni talab qiladi. To'g'ri foydalanish va texnik xizmat ko'rsatish orqali kancaning xizmat qilish muddati sezilarli darajada uzaytirilishi va ko'tarish operatsiyalarining xavfsizligi ta'minlanishi mumkin.





Dvigatel

1. Bir to'sinli elektr kranning motori uning asosiy harakatlantiruvchi qurilmalaridan biri bo'lib, kranning ishlashi uchun zarur bo'lgan quvvatni ta'minlash uchun javobgardir. Dvigatelning ishlashi kranning ishlash samaradorligi va xavfsizligiga bevosita ta'sir qiladi.

2. Elektr bitta to'sinli kranlar o'zgaruvchan tok dvigatellariga ega (AC Dvigatel): Ko'pgina elektr bitta to'sinli kranlarda tez-tez ishlatiladigan vosita turi AC motorlardir. Ular odatda yuqori samaradorlikka, past texnik talablarga va uzoqroq xizmat muddatiga ega. Va shahar motorlari (DC Dvigatel): DC motorlar ba'zi maxsus ilovalarda qo'llaniladi, ular yuqori boshlang'ich moment va yaxshi tezlikni boshqarish ko'rsatkichlarini ta'minlaydi, lekin ko'proq texnik xizmat ko'rsatishni talab qilishi mumkin.

3. Ko'pgina zamonaviy elektr bitta to'sinli kranlar dvigatelning tezligi va harakat yo'nalishini sozlash uchun o'zgaruvchan chastotali drayverlardan (VFD) foydalanadi. O'zgaruvchan chastotali haydovchi silliq ishga tushirish va to'xtashga erishishi mumkin, tezlikni yaxshiroq boshqarish va energiya tejash effektlarini ta'minlaydi. Dvigatelni ishga tushirish va to'xtatish odatda boshqaruv panelidagi kalit yoki masofadan boshqarish pulti tomonidan boshqariladi va operator kerak bo'lganda kranning ish holatini sozlashi mumkin.

4. Elektr bir to'sinli kranning motori kranning umumiy ishlashida muhim rol o'ynaydi. Dvigatelni to'g'ri tanlash va uni to'g'ri o'rnatish va texnik xizmat ko'rsatishni ta'minlash kranning ishlashi va ishonchliligini samarali oshirishi va xavfsiz va samarali ishlashini ta'minlaydi.

.



Ovozli va yorug'lik signalizatsiya tizimi& chegara kaliti

Ovozli va yorug'lik signalizatsiya tizimi va elektr bitta nurli kranning chegara kaliti kranning ishlash xavfsizligini yaxshilash va baxtsiz hodisalar va nosozliklarni oldini olish uchun ishlatiladigan muhim xavfsizlik moslamalari hisoblanadi.

Ovozli va yorug'lik signalizatsiya tizimi

1. Funktsiya

Ogohlantirish funktsiyasi: Ovozli va yorug'lik signalizatsiya tizimi operatorni va uning atrofidagi xodimlarni xavfsizlikka e'tibor berishni ogohlantirish uchun kranning ishlashi paytida ovoz va yorug'lik signallarini chiqarish uchun ishlatiladi. Umumiy signallarga haddan tashqari yuk signali, chegara signali va nosozlik signali kiradi.

Operatorga eslatib qo'ying: Kran g'ayritabiiy yoki chegara holatiga yaqin bo'lsa, ovozli va yorug'lik signalizatsiya tizimi operatorga baxtsiz hodisalarning oldini olish uchun zarur choralarni ko'rishni eslatishi mumkin.

2. Tarkibi

Ovozli signal: Odatda signal yoki shox, u ovoz chiqarib operatorni ogohlantiradi. Ovozning intensivligi va chastotasi ehtiyojlarga qarab sozlanishi mumkin.

Yorug'lik signali: Odatda miltillovchi LED yorug'lik yoki ogohlantirish nuri, vizual e'tiborni jalb qilish uchun ishlatiladi. Ogohlantirish effektini kuchaytirish uchun yorug'lik signali ovozli signal bilan sinxron ishlashi mumkin.

3. Ilova

Haddan tashqari yuk signali: Kran yuki belgilangan xavfsizlik chegarasidan oshib ketganda, operatorga yukni kamaytirishni eslatish uchun ovozli va yorug'lik signalizatsiya tizimi ishga tushadi.

Cheklangan signal: kranning kancasi, aravachasi yoki aravachasi sayohatning chegaraviy holatiga yaqinlashganda, ovozli va yorug'lik signalizatsiya tizimi uskunaning shikastlanishi yoki to'qnashuvining oldini olish uchun ogohlantirish beradi.

Xato signali: Tizim dvigatellar va tormozlar kabi asosiy komponentlarda nosozlikni aniqlasa, ovozli va yorug'lik signalizatsiya tizimi texnik xodimlarga vaqtida tekshirish va ta'mirlashni eslatish uchun signal beradi.

Cheklov kaliti

1. Funktsiya

Harakat oralig'ini cheklash: Chegara kaliti kanca, trolleybus yoki trolleybusning belgilangan xavfsizlik chegarasidan oshib ketishiga yo'l qo'ymaslik, to'qnashuv va uskunaning shikastlanishiga yo'l qo'ymaslik uchun kranning harakat oralig'ini cheklash uchun ishlatiladi.

Uskunani himoya qilish: Harakatlanuvchi qismlarning o'rnini aniqlash orqali chegara tugmasi avtomatik ravishda elektr ta'minotini uzib qo'yishi yoki uskunani haddan tashqari harakatdan kelib chiqadigan shikastlanishdan himoya qilish uchun signal tizimini faollashtirishi mumkin.

2. Turing

Mexanik chegara tugmasi: Joylashuvni aniqlash jismoniy aloqa orqali amalga oshiriladi. Misol uchun, kanca yoki trolleybus chegara kalitining kalitiga tegsa, kalit ishlaydi va signal yuboradi.

Fotoelektrik chegara tugmasi: Jismoniy aloqasiz pozitsiyani aniqlash uchun fotoelektrik sensorlardan foydalaning. Fotoelektrik chegara kalitlari yuqori aniqlikni talab qiladigan ilovalar uchun mos keladigan yorug'lik nurlarini chiqarish va qabul qilish orqali pozitsiyani aniqlaydi.

Magnit chegara kaliti: Harakatlanuvchi qismlarning holatini aniqlash uchun magnit sensorlardan foydalanadi va yuqori ishonchlilik va chidamlilik bilan magnit maydon o'zgarishini sezish orqali pozitsiyani aniqlaydi.

3. O'rnatish joyi

Kanca chegarasi kaliti: ilgakni ko'tarish oralig'ini cheklash uchun ko'tarish mexanizmiga o'rnatiladi.

Trolley cheklovi: trolleybusning lateral harakat oralig'ini cheklash uchun asosiy nurga o'rnatiladi.

Avtomobil chegarasi kaliti: Trolleybusning gorizontal harakatlanish oralig'ini cheklash uchun trolleybus yo'liga o'rnatiladi.

4. Ilova

Sayohat chegarasi: ilgak, trolleybus yoki trolleybus chegara holatiga yetganda, chegara tugmasi keyingi harakatni oldini olish uchun signal yuboradi.

Xavfsizlik himoyasi: chegara tugmasi ovozli va yorug'lik signalizatsiya tizimi bilan ishlashi mumkin va operatorga choralar ko'rishni eslatish uchun chegara holatiga erishilganda signal yoqiladi.

Ovozli va yorug'lik signalizatsiya tizimi va chegara tugmasi elektr bitta nurli kranning xavfsiz ishlashini ta'minlaydigan muhim qurilmalardir. Samarali qo'llash va texnik xizmat ko'rsatish orqali uskunaning xavfsizligi va ish samaradorligi sezilarli darajada yaxshilanishi mumkin.

Xavfsizlik asboblari

1. Elektr bitta nurli kranning xavfsizlik uskunalari ish paytida kranning xavfsiz ishlashini ta'minlashning muhim qismidir. Ushbu qurilmalar baxtsiz hodisalarning oldini olishi, xavflarni kamaytirishi va operatorlar va jihozlarni himoya qilishi mumkin.

Favqulodda to'xtash moslamasi

Funktsiya: Favqulodda vaziyatda elektr ta'minotini tezda uzib qo'ying va kranning barcha harakatlarini darhol to'xtating.

O'rnatish joyi: Odatda operatsiya paneli va kranning asosiy holatiga o'rnatiladi, shunda operator favqulodda vaziyatda uni tezda bosishi mumkin.

Elektr himoya vositasi

Funktsiya: Elektr nosozliklari natijasida yuzaga keladigan baxtsiz hodisalarning oldini olish, jumladan, haddan tashqari yukdan himoya qilish, qisqa tutashuvdan himoya qilish va oqish himoyasi va boshqalar.

Komponentlar: o'chirgichlar, sug'urta va oqish kalitlari va boshqalarni o'z ichiga oladi.

Tormoz tizimi

Funktsiya: Kran ishlamay qolganda yukning barqarorligini ta'minlang va yukning pastga siljishini oldini oling.

Turi: Elektromagnit tormoz va mexanik tormozlarni o'z ichiga oladi.

Xizmat: Tormozlash effektini ta'minlash uchun tormoz tizimining eskirishini muntazam tekshirib turing.

To'qnashuvga qarshi qurilma

Funktsiya: Ish paytida kranni atrofdagi ob'ektlar yoki ob'ektlar bilan to'qnashishining oldini oling.

Turi: to'qnashuv sensorlari va bufer qurilmalarini o'z ichiga oladi.

Xavfsiz qulflash moslamasi

Funktsiya: Kran ishlamay qolganda tasodifiy ishlashning oldini olish uchun ba'zi asosiy komponentlarni qulflang.

Komponentlar: kancalarni qulflash moslamalari va ko'tarish mexanizmini qulflash moslamalari va boshqalarni o'z ichiga oladi.

Xavfsizlik kamarlari va to'siqlar

Funktsiya: Yuqori balandlikdagi operatsiyalar paytida operatorlarning xavfsizligini himoya qiling va yiqilib tushishning oldini oling.

O'rnatish joyi: kranning operatsion platformasi va texnik maydoniga o'rnating.

Operator tayyorlash

Funktsiya: Operatorlar xavfsiz ishlash tartib-qoidalarini tushunishlari va jihozlardan to'g'ri foydalanishlari va ularga xizmat ko'rsatishlariga ishonch hosil qiling.

Tarkib: Uskunaning ishlashi, favqulodda vaziyatlarda ishlash va xavfsizlik choralari va boshqalarni o'z ichiga oladi.

Monitoring tizimi

Funktsiya: kranning ish holati va atrof-muhit sharoitlarini real vaqt rejimida kuzatib borish, ma'lumotlarni yozib olish va nosozliklar tashxisini ta'minlash.

Komponentlar: kameralar, sensorlar va ma'lumotlarni yozib olish qurilmalarini o'z ichiga oladi.

2.Ushbu xavfsizlik moslamalarini samarali qo'llash va texnik xizmat ko'rsatish orqali elektr bitta nurli kranlarning xavfsizligi sezilarli darajada yaxshilanishi, operatorlar va uskunalarni himoya qilish va baxtsiz hodisalar xavfini kamaytirish mumkin.

Boshqarish rejimi

1. Elektr bitta nurli kranni boshqarish rejimi kranning ish rejimini va nazorat qilish aniqligini belgilaydi. Turli xil boshqaruv rejimlari turli ish talablariga va ish muhitlariga javob berishi mumkin.

2. Quyida umumiy elektr bir nurli kranni boshqarish rejimlari va ularning xarakteristikalari keltirilgan:

Qo'lda boshqarish

Ishlash rejimi: Kranning turli funktsiyalarini, jumladan, ko'tarish, chopish va yurishni qo'lda ishlaydigan asboblar, masalan, tutqichlar, tugmalar yoki kalitlar orqali bevosita boshqaring.

Afzalliklari:

Oddiy operatsiya, yuqori avtomatlashtirish talab qilinmaydigan holatlar uchun javob beradi.

Operatsiyani aniq nazorat qilish oson.

Kamchiliklari:

Operator uskunaning yonida ishlashi kerak, bu katta yoki yuqori balandlikdagi operatsiyalar uchun mos kelmasligi mumkin.

Qo'lda boshqarish operatorning charchashiga olib kelishi va ish samaradorligiga ta'sir qilishi mumkin.

Masofadan boshqarish pulti

Ishlash tartibi: Kranning turli funksiyalarini boshqarish uchun simsiz masofadan boshqarish pultidan foydalaning. Masofadan boshqarish pulti odatda ko'tarish, yugurish, aravachalar va aravalarni boshqarishni amalga oshiradigan bir nechta tugmalar va rokerlar bilan jihozlangan.

Afzalliklari:

Operator ishning moslashuvchanligini yaxshilash uchun kran atrofida erkin harakatlanishi mumkin.

Operatsiyalarni uzoq masofada yoki baland balandlikda bajarish kerak bo'lgan holatlarga nisbatan qo'llaniladi.

Kamchiliklari:

Masofadan boshqarish pultining batareyasi va signal barqarorligi muntazam tekshirilishi va saqlanishi kerak.

Murakkab muhitda masofadan boshqarish pulti signaliga xalaqit berishi mumkin.

Elektr nazorati

Ishlash tartibi: Kran elektr boshqaruv paneli orqali boshqariladi, u kranning turli funktsiyalarini boshqarish uchun turli tugmalar, kalitlar va ko'rsatkich chiroqlari bilan jihozlangan.

Afzalliklari:

Nozik ishlashni talab qiladigan holatlar uchun mos bo'lgan aniq nazorat.

Har xil xavfsizlik himoyasi va signalizatsiya funktsiyalari birlashtirilishi mumkin.

Kamchiliklari:

Operator uskunaning yonida ishlashi kerak, bu esa faoliyat doirasini cheklaydi.

Avtomatik boshqaruv

Ishlash tartibi: Kran avtomatik boshqaruv tizimi bilan jihozlangan bo'lib, u oldindan o'rnatilgan dasturlar va sensorlar orqali operatsion vazifalarni avtomatik ravishda bajaradi. Avtomatik boshqaruv tizimi PLC (dasturlashtiriladigan mantiqiy boshqaruvchi) yoki DCS (tarqatilgan boshqaruv tizimi) o'z ichiga olishi mumkin.

Afzalliklari:

Bu ishning avtomatlashtirish darajasini yaxshilaydi va inson aralashuvini kamaytiradi.

U yuqori aniqlikdagi takroriy operatsiyalarga erishishi mumkin va ishlab chiqarish liniyalari va avtomatlashtirilgan omborlar uchun javob beradi.

Kamchiliklari:

Bu murakkab dastur sozlamalari va tizimni tuzatishni talab qiladi.

Favqulodda vaziyatlarni hal qilish uchun inson aralashuvi talab qilinishi mumkin.

Gibrid nazorat

Ishlash tartibi: qo'lda, masofadan boshqarish va avtomatik boshqaruv funktsiyalarini birlashtiradi va muayyan ish talablariga muvofiq tanlanadi. U boshqaruv paneli, masofadan boshqarish pulti yoki avtomatik dastur orqali boshqarilishi mumkin.

Afzalliklari:

Turli xil ish muhitlari va ish talablariga moslashish uchun turli ish rejimlarini taqdim etadi.

Bu operatsion moslashuvchanlik va samaradorlikni oshiradi.

Kamchiliklari:

Murakkablikni oshiradigan bir nechta boshqaruv qurilmalari va tizimlarini saqlash kerak.

3.Har bir boshqaruv rejimi o'zining qo'llaniladigan stsenariylari va afzalliklari va kamchiliklariga ega. Tegishli boshqaruv rejimini tanlash elektr bitta nurli kranning ishlash samaradorligi va xavfsizligini oshirishi va turli ish muhiti va vazifalari ehtiyojlarini qondirishi mumkin.



Eskiz







1. Yuqori samaradorlik

Kuchli yuk ko'tarish qobiliyati: Elektr bitta nurli kranlar og'ir narsalarni samarali tarzda ko'tarishi va ko'chirishi mumkin va ko'tarishni talab qiladigan turli ish muhitlariga mos keladi.

Yuqori ish samaradorligi: Elektr haydovchi tizimi kranni tezda ishga tushirish, to'xtatish va tezlikni sozlash imkonini beradi, bu esa ish samaradorligini oshiradi.

2. Oson ishlash

Boshqarish oson: zamonaviy bir nurli elektr kranlar intuitiv boshqaruv panellari, masofadan boshqarish pultlari yoki aqlli tizimlar bilan jihozlangan bo'lib, ularni boshqarish oson va operatorlarning mashg'ulotlar vaqtini qisqartiradi.

Avtomatlashtirishning yuqori darajasi: Ko'pgina elektr bitta nurli kranlar avtomatik boshqaruv funktsiyalariga ega bo'lib, ular avtomatik ko'tarish, ishlatish va to'xtatishga erisha oladi, qo'lda ishlashga bo'lgan ehtiyojni kamaytiradi.

3. Texnik xizmat ko'rsatishning past narxi

Barqaror elektr tizimi: an'anaviy ichki yonish dvigatelining haydovchi tizimlari bilan solishtirganda, elektr tizimlari odatda barqarorroq va texnik xizmat ko'rsatish xarajatlari past.

Nosozliklarni kamaytiring: elektr bitta nurli kranlar kamroq mexanik qismlarga ega, nisbatan past ishlamay qolish darajasi va texnik xizmat ko'rsatish va xizmat ko'rsatishni osonlashtiradi.

4. Atrof muhitni muhofaza qilish

Emissiya yo'q: elektr bitta nurli kranlar elektr haydovchidan foydalanadi, chiqindi gaz va shovqin chiqarmaydi va atrof-muhitni muhofaza qilish talablariga javob beradi.

Energiyadan foydalanish: Elektr tizimi yuqori energiya samaradorligiga ega, elektr energiyasidan samarali foydalanishi va energiya chiqindilarini kamaytirishi mumkin.

5. Xavfsiz ishlash

Murakkab xavfsizlik asboblari: Ish paytida xavfsizlikni ta'minlash uchun haddan tashqari yukdan himoya qilish moslamasi, chegara tugmasi, ovozli va yorug'lik signalizatsiya tizimi kabi turli xil xavfsizlik asboblari bilan jihozlangan.

Aniq nazorat: Elektr boshqaruv tizimi aniq harakat nazoratini ta'minlaydi, barqarorlik va ish xavfsizligini oshiradi.

6. Ixcham tuzilish

Kichkina kosmik ishg'ol: Elektr bitta nurli kran ixcham tuzilishga ega va cheklangan ish muhitiga mos keladigan kichikroq joyda ishlashi mumkin.

Kuchli moslashuvchanlik: zavod binolari, viyaduklar va tor joylar kabi turli xil dastur stsenariylari uchun javob beradi.





1. Ishlab chiqarish sanoati

Ishlab chiqarish liniyasi: Ishlab chiqarish liniyasida ishlab chiqarish samaradorligini oshirish uchun ishlab chiqarish ish qismlarini, yarim tayyor mahsulotlarni va xom ashyoni ko'tarish va ko'chirish uchun elektr bitta nurli kranlar qo'llaniladi.

Yig'ish ustaxonasi: Yig'ish va ta'mirlash ishlarini engillashtirish uchun turli xil mexanik qismlar va jihozlarni ko'tarish va ko'chirish uchun ishlatiladi.

2. Ombor va logistika

Omborning ishlashi: Omborda saqlash samaradorligini oshirish uchun tovarlarni tashish, yig'ish va saralash uchun elektr bitta nurli kranlar qo'llaniladi.

Logistika markazi: Logistika markazida bitta nurli elektr kranlar logistika samaradorligini oshirish uchun turli xil tovarlarni yuklash va tushirish va tarqatishda yordam beradi.

3. Qurilish maydoni

Qurilish materiallari bilan ishlash: Qurilish samaradorligini oshirish uchun temir panjaralar, prefabrik beton qismlar va g'ishtlar kabi qurilish materiallarini ko'tarish va ko'chirish uchun ishlatiladi.

Uskunani o'rnatish: Katta qurilish uskunalari va konstruktiv qismlarni ko'tarish va o'rnatishga yordam bering.

4. Metallurgiya sanoati

Po'lat zavodi: Po'lat zavodida elektr bitta nurli kranlar yuqori haroratli va yuqori intensiv ish muhitiga moslashadigan po'latdan yasalgan ignabargli, o'choq zaryadlari va boshqa og'ir narsalarni ko'chirish uchun ishlatiladi.

Quyma ustaxonasi: quyma qoliplarni va quymalarni ko'tarish va ko'chirish uchun ishlatiladi.

5. Energetika sanoati

Energiya uskunalariga texnik xizmat ko'rsatish: Energiya inshootlarida u generatorlar, motorlar va transformatorlar kabi katta uskunalarni ko'chirish va o'rnatish uchun ishlatiladi.

Neft va gaz sanoati: neft va gazni qazib olish va qayta ishlash jarayonida uskunalarni ko'tarish va saqlash uchun elektr bitta nurli kranlar qo'llaniladi.

6. Kemasozlik sanoati

Korpusni yig'ish: kemasozlik zavodlarida ishlab chiqarish samaradorligini oshirish uchun korpus komponentlarini ko'tarish va yig'ish uchun elektr bitta nurli kranlar qo'llaniladi.

Uskunalarni o'rnatish: Kemalarda turli xil uskunalar va tizimlarni o'rnatish uchun ishlatiladi.





1. Dizayn bosqichi

Talablarni tahlil qilish: Mijozlarning ehtiyojlari va dastur stsenariylariga asoslanib, kranning ishlashi va texnik xususiyatlarini, shu jumladan yuk hajmi, ish oralig'i va nazorat qilish usulini loyihalash.

Dastlabki loyiha: Muhandislar ehtiyojlar asosida dastlabki loyihani amalga oshiradilar, shu jumladan kranning strukturaviy tartibi, asosiy komponentlarning o'lchami va material tanlash.

Batafsil dizayn: Batafsil muhandislik chizmalari va texnik xususiyatlarni o'z ichiga olgan holda, dizayn ko'tarish mexanizmini, trolleybusni boshqarish mexanizmini, trolleybusni boshqarish mexanizmini, motor va boshqaruv tizimini va boshqalarni o'z ichiga oladi.

Dizaynni ko'rib chiqish: Dizayn xavfsizlik xususiyatlari va ishlash talablariga javob berishini ta'minlash uchun dizaynni ko'rib chiqish.

2. Materiallarni xarid qilish

Materialni tanlash: Yuqori sifatli po'lat, motorlar, tormozlar, uzatish tizimlari va boshqa komponentlarni tanlang. Odatda ishlatiladigan materiallarga konstruktiv po'lat, qotishma po'lat va yuqori quvvatli po'lat kiradi.

Yetkazib beruvchini tanlash: Materiallar sifati va ta'minot barqarorligini ta'minlash uchun materiallarni xarid qilish uchun ishonchli etkazib beruvchilarni tanlang.

Qabul qilish tekshiruvi: sotib olingan materiallarni texnik standartlar va sifat talablariga javob berishini ta'minlash uchun qabul qiling.

3. Qayta ishlash va ishlab chiqarish

Strukturaviy qismlarga ishlov berish: shu jumladan nurlar, qo'llab-quvvatlovchi ramkalar va boshqa tarkibiy qismlarni kesish, payvandlash va yig'ish. Ushbu jarayonlar CNC dastgohlari, payvandlash uskunalari va boshqalardan foydalanishni talab qiladi.

Mexanik komponentlarni ishlab chiqarish: ko'tarish mexanizmining turli mexanik qismlarini, trolleybusni boshqarish mexanizmini va kichik avtomobillarni boshqarish mexanizmini, shu jumladan tishli, podshipniklar va rulonlarni ishlab chiqarish.

Elektr komponentlarini yig'ish: motorlar, boshqaruv panellari, datchiklar va boshqa elektr komponentlarini, jumladan, kabel simlari va elektr ulanishlarini o'rnatish.

Umumiy yig'ish: turli ishlab chiqarilgan komponentlarning umumiy yig'ilishi, jumladan, asosiy nurlar, kichik avtomobillar, katta avtomobillar, ko'tarish mexanizmlari va boshqaruv tizimlarini yig'ish.

4. Sinov va disk raskadrovka

Statik sinov: kranning tuzilishi va ulanishining barqarorligini tekshiring va barcha komponentlar dizayn talablariga muvofiq to'g'ri o'rnatilganligiga ishonch hosil qiling.

Dinamik test: normal ishlashini ta'minlash uchun kranni ko'tarish, yugurish, yurish va tormozlash ko'rsatkichlarini tekshirish uchun yuksiz va yuksiz sinovlarni o'tkazing.

Xavfsizlik testi: kranning xavfsizlik moslamasi va himoya tizimi samarali ishlashini ta'minlash uchun ortiqcha yuk sinovini, chegara sinovini va tormoz testini bajaring.

Nosozliklarni tuzatish: ish faoliyatini optimallashtirish va kranning aniqligini nazorat qilish uchun sinov natijalari asosida tuzatishlar kiriting.

5. Sifat nazorati

Sifatni tekshirish: mahsulotning sifat standartlariga javob berishini ta'minlash uchun har bir ishlab chiqarish bosqichida sifatni tekshirish, jumladan, materialni tekshirish, qayta ishlash tekshiruvi, yig'ish tekshiruvi va sinov tekshiruvini o'tkazing.

Ro'yxatga olish va kuzatish: Har bir ishlab chiqarish bosqichining sifat ma'lumotlarini yozib oling, mahsulotning mustahkamligi va ishonchliligini ta'minlash uchun sifatni kuzatish va muammolarni tahlil qilish.

6. Qadoqlash va yetkazib berish

Qadoqlash: Tashish paytida uskunani shikastlanishdan himoya qilish uchun sinovdan o'tgan elektr bitta nurli kranni o'rash. Qadoqlash materiallari odatda himoya yostiqchalari, yog'och qutilar va plastmassa plyonkalarni o'z ichiga oladi.

Yetkazib berishga tayyorgarlik: Uskunani mijozning belgilangan joyiga xavfsiz yetkazib berishni ta'minlash uchun transportni tashkil qiling. Zarur bo'lganda o'rnatish va ishga tushirish xizmatlarini taqdim eting.

7. Sotishdan keyingi xizmat ko'rsatish

O'rnatish va ishga tushirish: Uskunaning normal ishlashini ta'minlash uchun uskunani joyida o'rnatish va ishga tushirish xizmatlarini taqdim eting.

Trening: Operatorlarni o'rgating va uskunani ishlatish va texnik xizmat ko'rsatish bo'yicha ehtiyot choralarini tushuntiring.

Texnik xizmat ko'rsatish va texnik xizmat ko'rsatish: Uskunaning uzoq muddatli va barqaror ishlashini ta'minlash uchun muntazam texnik xizmat ko'rsatish va texnik xizmat ko'rsatish.

Nosozliklarni bartaraf etish: Uskunadan foydalanish paytida yuzaga keladigan muammolarni tezda hal qilish uchun sotishdan keyingi yordamni taqdim eting.





Kompaniyada uskunalarni boshqarishning intellektual platformasi oʻrnatildi, 310 ta ishlov berish va payvandlash robotlari toʻplami (toʻplami) oʻrnatildi. Reja tugagandan so'ng, 500 dan ortiq to'plamlar (to'plamlar) bo'ladi va uskunalarni tarmoqqa ulash darajasi 95% ga etadi. 32 ta payvandlash liniyasi foydalanishga topshirildi, 50 tasini o'rnatish rejalashtirilgan va butun mahsulot liniyasini avtomatlashtirish darajasiga erishildi.

Issiq teglar: elektr bitta nurli kran, Xitoy elektr bitta nurli kran ishlab chiqaruvchilari, etkazib beruvchilari, zavodi
