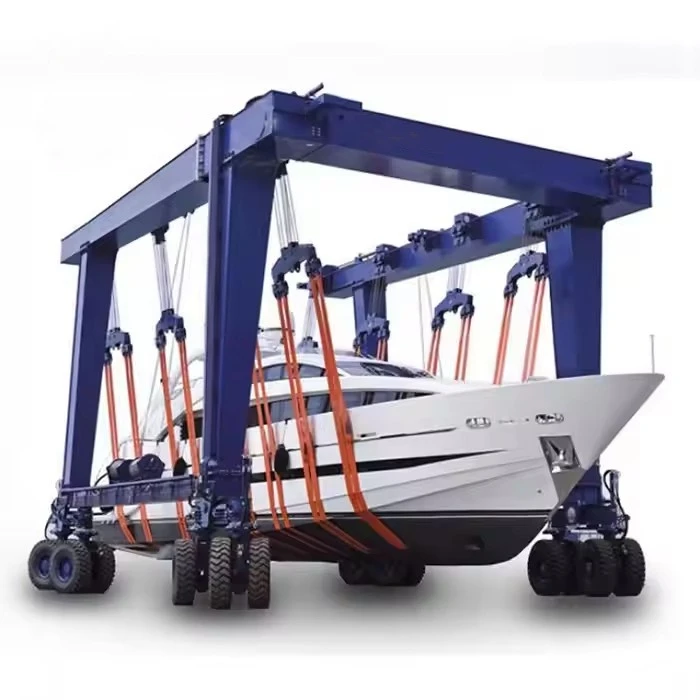

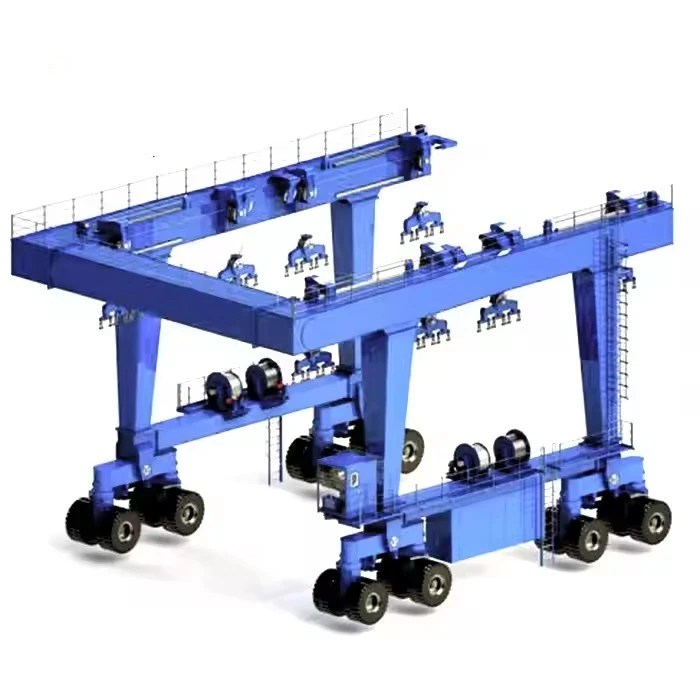

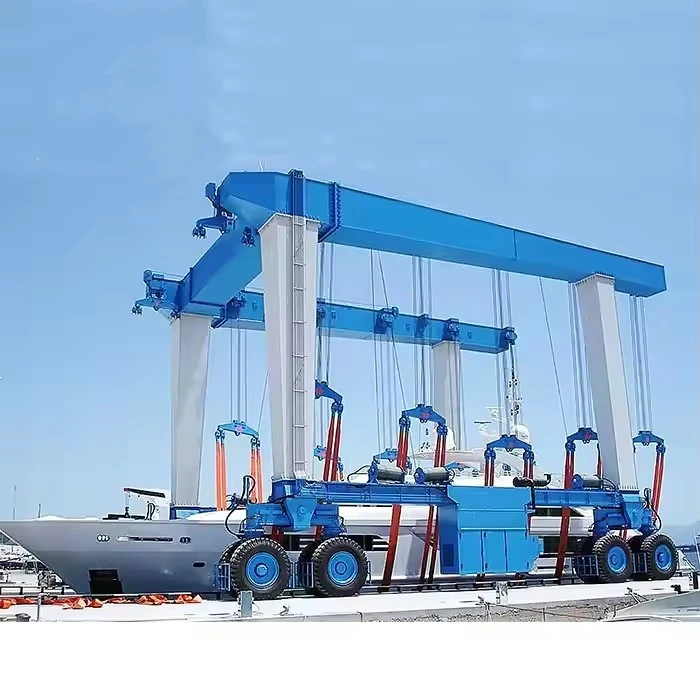

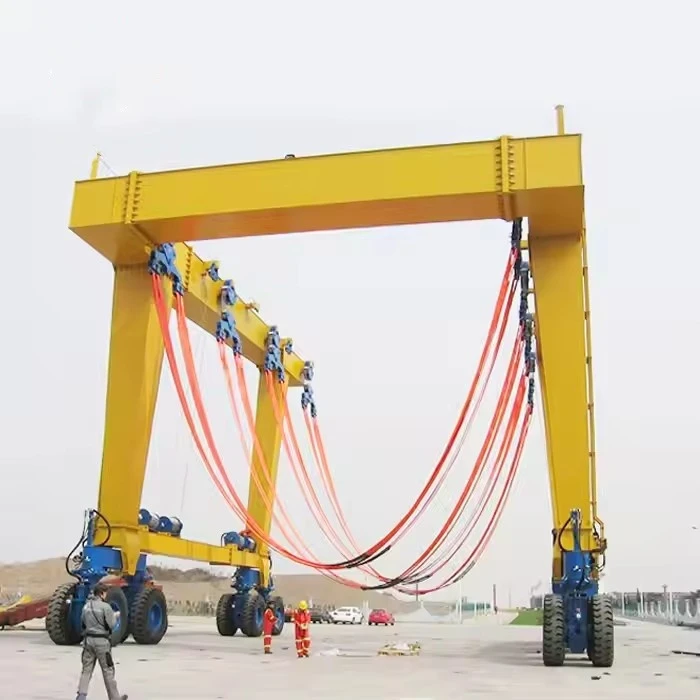

180 T qayiq ko'taruvchi kran

Asosiy xususiyatlar va komponentlar

Imkoniyatlar (180 metrik tonna):

Bu u ko'tara oladigan maksimal og'irlikdir. Bu katta yaxtalar, baliq ovlash kemalari, patrul qayiqlari, kichik paromlar va tijorat/ishchi qayiqlarni boshqarish uchun juda muhimdir.

Muhim eslatma:Imkoniyat ko'pincha lift konfiguratsiyasiga bog'liq (masalan, yukning kran markazidan masofasi). 180T reytingi odatda mumkin bo'lgan eng qisqa bom radiusida maksimal hisoblanadi.

Kran turi:

Mobil portalli kran:Bu qayiq ko'targichlari uchun eng keng tarqalgan tur. Dok yoki iskala bo'ylab relslar ustida ishlaydi. Kema portalning oyoqlari orasiga joylashtirilgan va ko'tarish uchun slinglar korpus ostidan o'tkaziladi.

Stiffleg yoki portal krani:Statsionar{0}}koʻpincha iskala chetida koʻrinadigan asosiy kran.

Travelift™ / Sinxron ko'taruvchi:Bu mobil portalli kranning juda mashhur brendi, ayniqsa, bu maqsad uchun. "180T Travelift" butun dunyo bo'ylab qayiq hovlilarida keng tarqalgan ko'rinishdir.

Yuk ko'tarish mexanizmi:

Foydalanadi atarqatuvchi barva bir nechtako'taruvchi slinglar(ko'pincha 4 yoki undan ko'p) og'irlikni teng taqsimlash va qayiqning korpusiga zarar yetkazmaslik uchun.

Yuk ko'targichda ko'tarilish vaqtida qayiq darajasini ushlab turish uchun sinxronlashtirilishi mumkin bo'lgan bir nechta mustaqil vinçlar mavjud.

Mobillik:

Og'ir{0}}kauchuk shinalarda (Travelift-turdagi kranlar uchun) yoki mustahkam po'lat relslarda ishlaydi. Temir yoʻl{3}}oʻrnatilgan tizimlar hovli boʻylab harakatlanishda aniqroq, ammo kamroq moslashuvchanlikni taʼminlaydi.

Boshqarish tizimi:

Zamonaviy kranlar ko‘pincha baland, konditsionerli kabinadan-operatorga liftni mukammal ko‘rish imkonini beruvchi murakkab elektron boshqaruvga ega.

Ularga yuklanish momenti ko'rsatkichlari (LMI), to'qnashuvga qarshi-tizimlar va xavfsizlik uchun ortiqcha yukdan himoyalanish kiradi.





Boshqa qayiqni ko'tarish tizimlari bilan taqqoslash

Xususiyat	Gantry qayiq ko'targich	Dengiz temir yo'li	Suzuvchi quruq dok
Mobillik	Yuqori (kauchuk-charchagan bo'lsa)	Past (sobit trek)	Kam (suvga-bog'liq)
Maksimal quvvat	10–500+ tonna	50–5000 tonna	1000–100,000+ tonna
Tezlik	Tez (daqiqa)	Sekin (soat)	Oʻrtacha (soat)
Eng yaxshisi uchun	Kichik va o'rta qayiqlar	Katta kemalar	Massiv tomirlar



Boshqa qayiqni ko'tarish tizimlari bilan taqqoslash

Xususiyat	Gantry qayiq ko'targich	Dengiz temir yo'li	Suzuvchi quruq dok
Mobillik	✅ Yuqori (agar rezina-charchagan bo'lsa)	❌ Ruxsat etilgan trek	❌ Suvga{{0}bog'liq
Maksimal quvvat	10–500+ tonna	50–5000 tonna	1000–100,000+ tonna
Tezlik	⚡ Tez (daqiqa)	🐢 Sekin (soat)	🕒 Oʻrtacha (soat)
Bo'sh joy kerak	Yilni saqlash	Uzoq trek maydoni	Katta suv maydoni
Eng yaxshisi uchun	Kichik{0}}oʻrta qayiqlar	Katta kemalar	Massiv tomirlar



Yuk ko'tarish quvvati 180 tonna
Kenglik (kenglik) 3 - 12 metr (sozlanishi mumkin)
Ko'tarish balandligi 3 - 10 metr
Ishchi sinf A3-A5 (engil va o'rta yuk)
Yuk ko'tarish tezligi 0.5 - 8 m/min (o'zgaruvchan)
Asosiy nur turi Bir/ikki to‘sinli (quti-turi)
Quvvat manbai 220V/380V 3 fazali yoki qo'lda
Boshqarish rejimi Kulon boshqaruvi/simsiz masofadan boshqarish pulti
Ko'targich turi Elektr zanjirli ko'targich / sim arqonli ko'taruvchi
Travel Drive qo'lda surish yoki motorli
Korroziyadan himoya qiluvchi issiq{0}}galvanizli yoki dengiz-bo'yoq
Shamolga chidamlilik Beaufort shkalasi 6 gacha (tashqi foydalanish uchun)
Ishlash harorati -20 darajadan +50 darajagacha

I. Strukturaviy tizim (ramka va tayanch)

Bu ko'taruvchining jismoniy asosidir.

Asosiy to'sinlar / nurlar:Sayohat yo'lining kengligini o'z ichiga olgan asosiy gorizontal po'lat nurlar. Ular butun yukni ko'taruvchi slinglardan tortib to oxirgi yuk mashinalarigacha ko'taradilar.











Yakuniy yuk mashinalari (yoki oyoqlari):Kranning har ikki uchidagi vertikal yoki A-karka konstruksiyalari, ularda g‘ildiraklar va harakatlantiruvchi mexanizmlar joylashgan. Ular yukni asosiy to'sinlardan uchish-qo'nish yo'lagi relslariga o'tkazadilar.

Ko'ndalang qavslar va diagonal qavslar:Asosiy to'sinlar va oxirgi yuk mashinalarini bog'laydigan po'lat elementlar, muhim qat'iylikni ta'minlaydi va yuk ostida burilish yoki tirqishning oldini oladi.

Konsol qurollari (agar mavjud bo'lsa):Yuk ko'tarish va harakatlanish vaqtida kemaning ustki tuzilmasi (flybridge, radar arch va boshqalar) uchun bo'shliqni ta'minlaydigan oxirgi yuk mashinalaridan tashqaridagi kengaytmalar.











II. Yuk ko'tarish va ko'tarish tizimi

Ushbu tizim kemani ko'tarish va tushirish bo'yicha haqiqiy ishlarni bajaradi.

Yuk ko'targichlar:Kuchli elektr yoki gidravlik dvigatellar, odatda har bir ko'tarish nuqtasida bittadan (masalan, 180T kran uchun 4, 6 yoki 8 ta vince), arqonni o'rab oladi. Ular aniq sinxronlash uchun{7}}yuqori aniqlikdagi enkoderlar bilan jihozlangan.

Tel arqon (kabel):Yuqori-baquvvat, galvanizli po'lat simi, buyumdan tortib tokchalar ustida va yoyuvchi panjaralargacha o'tadi.

Shivalar / bloklar:Yivli g'ildiraklar tel arqonni boshqaradigan, mexanik ustunlikni ta'minlaydigan va kuchni boshqaradigan yig'ilishlarga o'rnatilgan.









Kanca bloklari:Kancalarni o'z ichiga olgan tel arqonlarning oxiridagi yig'ilishlar. Ular ko'pincha yuk ko'tarish qobiliyatini oshirish uchun reeving tizimini yaratish uchun bir nechta bo'laklarga ega.

Tarqatish moslamalari / yoyuvchi nurlar:Kanca bloklariga ulanadigan olinadigan gorizontal nurlar. Ularning asosiy vazifasi quyidagilardan iborat:

Yukni taqsimlang:Yuk ko'tarish kuchini kema korpusining kengroq maydoniga taqsimlang.

Qo'shimcha nuqtalarni taqdim eting:Sozlanishi slingalar uchun bir nechta ko'tarish nuqtalari mavjud.

Korpusni himoya qiling:Slinglarni chimchilash yoki korpusni shikastlashdan saqlaning.





III. Travers va sayohat tizimi

Ushbu tizim butun kranni dock bo'ylab harakatlanishiga imkon beradi.

Sayohat g'ildiraklari / aravachalari:Uchish-qoʻnish yoʻlagi relslarida harakatlanadigan yuk mashinalariga oʻrnatilgan ogʻir{0}}kardli gʻildiraklar.

Sayohat haydovchi motorlari:Sayohat g'ildiraklarini quvvatlaydigan elektr yoki gidravlik motorlar.

Uchish-qo'nish yo'laklari:Kran harakatlanadigan dockga oʻrnatilgan ogʻir{0}}poʻlat relslar. Ular aniq tekislangan va tekislangan bo'lishi kerak.

Rey qisqichlari / langarlari:Kranni harakatlanmaydigan holatda ishonchli tarzda qulflaydigan xavfsizlik moslamalari, ayniqsa shamolli sharoitlarda muhimdir.





IV. Sling tizimi

Bu kran va idish o'rtasidagi interfeys. Ko'pincha turli xil korpus shakllari uchun moslashtirilgan.

Ko'taruvchi slinglar:Korpusni mahkam o'rnatadigan og'ir-tasmalar (odatda poliester yoki neylondan qilingan). Qoplama qayiqning jel qoplamasi va tuzilishiga zarar yetkazmaslik uchun juda muhimdir.

Sling sozlagichlari:Idishning tekis ko'tarilishi va og'irlikning to'g'ri taqsimlanishini ta'minlash uchun-har bir sling oyog'ining uzunligini nozik sozlash imkonini beruvchi mexanizmlar.

Tezkor{0}ilgaklar yoki kishanlar:Slinglar va yoyish panjaralari orasidagi xavfsiz, ammo osongina olinadigan ulagichlar.





V. Quvvat va boshqaruv tizimi

Ko'taruvchining "miya va asab tizimi".

Quvvat birligi:Nasoslari, rezervuarlari va filtrlari bo'lgan markaziy gidravlik quvvat bloki (HPU) yoki elektr{0}}kranlar uchun asosiy elektr shkafi.

Operator kabinasi:Yopiq, iqlim nazorati{0}}kabina kran romiga osilgan bo‘lib, operatorga yuk ko‘tarish ishlarini aniq ko‘rish imkonini beradi.

Boshqarish tizimi:

Asosiy boshqaruv konsoli:Ko'targich, travers va boshqa barcha funktsiyalarni boshqarish uchun joystiklar, kalitlar va sensorli ekranlarni o'z ichiga oladi.

Dasturlashtiriladigan mantiqiy boshqaruvchi (PLC):Operator buyruqlarini qayta ishlaydigan va muhim vazifalarni boshqaradigan kompyutersinxronizatsiyabarcha vinçlarning bir xil tezlikda harakatlanishini ta'minlash va qayiqning ag'darilishiga yo'l qo'ymaslik.

Yuklanish momenti ko'rsatkichi (LMI) / Yukni kuzatish tizimi:Har bir yuk ko'tarish nuqtasidagi og'irlik va umumiy og'irlikni ko'rsatish uchun har bir vinçdagi sensorlardan foydalanadigan muhim xavfsizlik tizimi. U operatorni haddan tashqari yuk yoki muvozanatsiz holat haqida ogohlantirishi mumkin va agar xavfsiz chegaralar oshib ketgan bo'lsa, operatsiyalarni avtomatik ravishda o'chirib qo'yishi mumkin.

Masofadan boshqarish pulti (ixtiyoriy):Aniq joylashishni aniqlash vaqtida operatorga kema bilan birga harakat qilish imkonini beruvchi simsiz kulon.







VI. Xavfsizlik tizimlari

Xodimlarni, kemani va jihozlarni himoya qilish uchun asosiy xususiyatlar.

Haddan tashqari yuk himoyasi:Kranning nominal quvvatidan tashqariga ko'tarilishiga yo'l qo'ymaslik uchun LMI tizimi bilan birlashtirilgan.

Limit kalitlari:Yuk ko'targich yoki shpal mexanizmlarining xavfsiz jismoniy chegaralaridan tashqariga harakatlanishiga yo'l qo'ymaslik uchun quvvatni avtomatik ravishda kesadigan qurilmalar.

Favqulodda toʻxtatish (E-Toʻxtatish) tugmalari:Kranning barcha funktsiyalarini zudlik bilan to'xtatish uchun salonda va ko'pincha masofadan boshqarish pultlarida ko'zga ko'rinadigan tugmalar joylashtirilgan.

Toʻqnashuvga qarshi{0}tizimlar:Kranning boshqa dock tuzilmalari yoki kranlar bilan to'qnashuvini oldini olish uchun sensorlar yoki lazerli skanerlar.

Anemometr va shamol signalizatsiyasi:Shamol tezligini o'lchaydi va sharoitlar ko'tarish uchun xavfli bo'lganda operatorni ogohlantiradi.

Ishlamay qoldi-Xavfsiz tormozlar:Elektr uzilib qolganda avtomatik ravishda ishga tushadigan bir nechta tormoz tizimlari (mexanik, gidravlik yoki elektr).





Har bir komponentning ilovalari

Komponent	Funktsiya
Gantry ramka	Butun strukturani qo'llab-quvvatlaydi
Vintlar va slinglar	Qayiqni ko'taradi
Trolley tizimi	Qayiqni saqlash joyiga joylashtiring
Boshqaruv mexanizmi	Aniq manevr qilish imkonini beradi
Yuklash datchiklari	Xavfsiz yuk ko'tarish qobiliyatini ta'minlaydi

EKSIZ



Asosiy texnik



1. Teng bo'lmagan yuk ko'tarish qobiliyati va ko'p qirrali

Katta kemalarni boshqaradi:Uning asosiy afzalligi - bu mega{0}}yaxtalar, tijorat baliq ovlash kemalari, kichik paromlar, dengiz patrul katerlari va yirik yelkanli qayiqlar kabi juda katta va og'ir qayiqlarni ko'tarish qobiliyatidir. Bu marina yoki hovli uchun biznes imkoniyatlarini ochadi.

Kemalarning keng assortimenti:Bu faqat bitta turdagi qayiq uchun emas. U hashamatli motorli yaxtalardan tortib ishchi qayiqlargacha bo'lgan turli xil mijozlarga xizmat ko'rsatishi mumkin, bu esa ob'ektni bozor o'zgarishlariga chidamliroq qiladi.

Kelajakda{0}tasdiqlash:180-T quvvatga sarmoya kiritish yirik xususiy va tijorat kemalarining o'sib borayotgan tendentsiyasi uchun ob'ektni tayyorlaydi.

2. Operatsion samaradorligi va tezligi

Tez ishga tushirish va tashish-O'chirish:Temir yo'l tizimlari yoki sinkroliftlar kabi an'anaviy usullar bilan solishtirganda, sayohat lifti bir kemani suvdan olib, uni to'g'ridan-to'g'ri saqlash joyiga bitta, tezkor operatsiyada joylashtirishi mumkin. Bu qimmatli dok yoki slipni egallash vaqtini keskin qisqartiradi.

Tez o'zgarishlar:Ta'mirlash maydonchalari uchun bu tezlik mavsumda ko'proq kemalarga xizmat ko'rsatishni anglatadi, bu esa daromad salohiyatini oshiradi. Tez olib ketish-qayiq egalari uchun ham kamroq xalaqit beradi.

Mobillik va moslashuvchanlik:Kran o'zining rezina shinalarida harakatchan bo'lib, u kemalarni hovli bo'ylab samarali harakatlantirish va ularni aniq joylarga joylashtirish imkonini beradi. Bu temir yo'l tizimi kabi qat'iy, ajratilgan yo'lni talab qilmaydi.

3. Yuqori kema xavfsizligi va yaxlitligi

Og'irlikning teng taqsimlanishi:Zamonaviy 180-T ko'targichlar mustaqil ravishda sozlanishi mumkin bo'lgan bir nechta slinglardan (ko'pincha 4 yoki undan ko'p) foydalanadi. Bu mukammal muvozanatli ko'tarish imkonini beradi, bu katta va og'ir tomirlar uchun muhim ahamiyatga ega bo'lgan korpusning buzilishi yoki "cho'kish" (uchlarida sarkma) oldini oladi.

Shikastlanish xavfi kamayadi:Yumshoq, keng neylon slingalar kichikroq, unchalik murakkab bo'lmagan kranlarning zanjirlari yoki kabellari bilan solishtirganda korpus qoplamalariga zarar etkazish ehtimoli kamroq.

Aniq joylashtirish:Operatorlar ko'tarish, tushirish va tashish ustidan mukammal nazoratga ega bo'lib, tor joylarda ehtiyotkorlik bilan manevr qilish va maxsus beshiklar yoki bloklarga xavfsiz joylashtirish imkonini beradi.

4. Kosmik va infratuzilmaning afzalliklari

Yerdan samarali foydalanish:Ruxsat etilgan quruq dok yoki uzun temir yo'l tizimidan farqli o'laroq, sayohat lifti katta, doimiy quruqlikka asoslangan-qurilishni talab qilmaydi. Hovli tartibi yanada moslashuvchan va samarali bo'lishi mumkin.

Murakkab qurilish ishlari yo'q:Sayohat liftini o'rnatish kuchli asfaltlangan yoki beton hovli yuzasini talab qiladi, ammo bu sinkrolift uchun zarur bo'lgan chuqur chuqurlarga, murakkab mexanizmlarga va qirg'oq chizig'ini sezilarli darajada o'zgartirishga ehtiyoj sezmaydi.

Koʻp maqsadli hovli{{0}:Sayohat lifti tomonidan ishlatiladigan maydon faqat kemaning haqiqiy harakati paytida ishg'ol qilinadi. Xuddi shu joy boshqa vaqtlarda statsionar saqlash uchun ishlatilishi mumkin.

5. Iqtisodiy va biznes foydalari

Yuqori-qiymatli mijozlarni jalb qiladi:180{1}}tonnalik kemalarga ishlov berish qobiliyati marina yoki qayiq hovlisini qimmatbaho yaxtalar egalari va ko‘pincha sifatli xizmat uchun haq to‘lashga tayyor bo‘lgan tijorat operatorlari uchun manzilga aylantiradi.

Raqobat ustunligi:Mintaqadagi eng katta yuk ko'targichlardan biriga ega bo'lish ob'ektga bunday katta qayiqlarga xizmat ko'rsata olmaydigan raqobatchilardan sezilarli ustunlik beradi.

Daromad oqimlarini diversifikatsiya qiladi:Hovli nafaqat saqlashni, balki ta'mirlash, ta'mirlash, bo'yash ishlarini ham taklif qilishi mumkin va kattaroq sinf kemalari uchun tadqiqotlar.

6. Muqobillarga nisbatan o'ziga xos ustunliklar

Vs. Temir yo'l tizimlari:Hovli tartibida yanada moslashuvchan, tezroq va tashqariga chiqadigan keellari yoki qo'shimchalari bo'lgan korpuslar uchun yaxshiroq.

Vs. Sinkroliftlar:Pastki boshlang'ich infratuzilma narxi, joylashtirilgan kemalar uchun katta harakatchanlik va ko'pincha alohida qayiq harakati uchun tezroq.

Vs. Suzuvchi quruq doklar:Odatda tezkor kirish va{1}}xizmatlar uchun tezroq{0}}, suzuvchi tuzilmaning oʻziga kamroq texnik xizmat koʻrsatishni talab qiladi va muayyan ob-havo sharoitlariga kamroq taʼsir qiladi.

Xulosa

Aslini olganda, a.ning afzalliklari180 tonnalik qayiq ko'taruvchi krangacha qaynatiladiquvvat, aniqlik va rentabellik.Bu dengiz inshootining yuqori{0}}qiymatli, yirik-kema bozorida xavfsiz, samarali va raqobatbardosh ishlashiga imkon beruvchi ko‘p qirrali ishchi kuchi. Bu ob'ektning imkoniyatlarini va bozordagi mavqeini sezilarli darajada oshiradigan sarmoyadir.



Asosiy komponentlar guruhlari va ularning qo'llanilishi

1. Strukturaviy asos

Bu 180 tonnalik ulkan yuklarni egilmasdan ko'tarish uchun mo'ljallangan kranning "skeleti".

Asosiy to'sinlar / bum:Qayiqning kengligini bosib o'tadigan massiv gorizontal nur(lar). Sayohat liftida bular yuk ko'taruvchi qurilmalar o'tadigan ikkita asosiy nurdir.

Ilova:Keng qayiqni (masalan, 50-60 futlik yaxta) bosib o'tish va butun yukni ko'tarish uchun tizimli yaxlitlikni ta'minlaydi. Uning yuqori qattiqligi chayqalishning oldini oladi va aniq joylashishni ta'minlaydi.

Oyoqlar / tikanlar:Yukni to'sinlardan erga o'tkazadigan vertikal ustunlar. Ular ko'pincha balandlikda sozlanishi.

Ilova:Kranga yuqori suiibordli qayiqlarni joylashtirish imkonini beradi (qayiqning yon tomonlari balandligi). Oyoqlar idishni qulay tarzda bosib o'tish uchun etarlicha baland bo'lishi kerak.

Yakuniy yuk mashinalari / shassilari:Oyoqlarni g'ildiraklar va qo'zg'alish tizimi bilan bog'laydigan asosiy ramka.

Ilova:Harakat va boshqaruv mexanizmlarini o'z ichiga oladi, bu butun kranni ko'tarilgan qayiqni dock yoki hovli bo'ylab harakatlantirishga imkon beradi.

2. Ko'tarish va ko'tarish mexanizmi

Haqiqiy vertikal ko'tarish uchun mas'ul bo'lgan yadro tizimi.

Yuk ko'tarish moslamalari (2 yoki 4):Har bir qurilmada elektr yoki gidravlik vosita, vites qutisi va sim arqon uchun baraban mavjud. 180 T kranda odatda ikkita mustaqil yuk ko'targich mavjud bo'lib, ularning har biri 90 T ko'tarishga qodir, sinxron ishlaydi.

Ilova:Ko'tarish va tushirish uchun harakatlantiruvchi kuchni ta'minlaydi. Bir nechta sinxronlashtirilgan yuk ko'targichlarga ega bo'lish qayiq darajasini ushlab turish va korpusdagi xavfli strukturaviy stressni oldini olish uchun juda muhimdir.

Tel arqonlar / kabellar:Yuk ko'taruvchi barabanlarga o'ralgan-baquvvat, ko'p tarmoqli po'lat simlar.

Ilova:Yuk ko'tarish kuchini ko'targichdan yoyuvchi bar va slinglarga o'tkazing. Ular moslashuvchanlik va haddan tashqari kuchlanish kuchi uchun mo'ljallangan.

To'rlar / kasnaklar:Tel arqonlarni boshqaradigan katta, yivli g'ildiraklar, ko'pincha mexanik ustunlikni ta'minlaydi.

Ilova:Tel arqonning yo'nalishini o'zgartiring, yuk quyida to'xtatilgan bo'lsa, ko'taruvchi vositani kamarga o'rnatishga imkon bering.

3. Yuk tashish va tarqatish tizimi

Bu eng muhim va qayiq{0}}o'ziga xos komponentidir.Bu qayiq korpusining to'g'ri va xavfsiz tarzda qo'llab-quvvatlanishini ta'minlaydi.

Tarqatish moslamalari / yoyuvchi nurlar:Ko'taruvchi kancalardan osilgan uzun, kuchli gorizontal nurlar.

Ilova:Yuk ko'tarish kuchini kancaning bitta nuqtasidan ikkita (yoki undan ko'p) kengroq nuqtalarga taqsimlaydi, qayiqdagi sling pozitsiyalariga mos keladi. Bu slingalarning to'pponchalarni (qayiq yon tomonlarining yuqori qirralari) maydalashiga yo'l qo'ymaydi va ularni vertikal holda ushlab turadi.

Qayiq slinglari / tasmalari:Keng, ogʻir{0}}neylon yoki poliester tasmalar. 180 T lift uchun ular juda katta va kuchli.

Ilova:Qayiqning korpusini o'rab oling. Keng, yumshoq material, jel qoplamasining yorilishi, deformatsiyasi yoki shikastlanishiga yo'l qo'ymaslik uchun bosimni korpus bo'ylab teng ravishda taqsimlaydi. Ular odatda qayiq ishlab chiqaruvchisi tomonidan belgilanadigan korpusdagi tizimli kuchli nuqtalarga joylashtiriladi.

Sozlanishi mumkin ko'taruvchi ilgaklar:Og'ir{0}}ilgaklar, yoyuvchi panjaralarga ulangan, xavfsizlik qulflari bilan.

Ilova:Slinglarga tez va xavfsiz ulanishni ta'minlang. Moslashuvchanlik operatorlarga qayiq balansini-tozalash imkonini beradi.

4. Harakatlanish va harakatlanish tizimi

Kranga qayiqni suvdan saqlash joyiga tashish imkonini beradi.

G'ildiraklar va shinalar:Katta, ogʻir{0}}pnevmatik shinalar (koʻpincha 8 yoki undan koʻp).

Ilova:Kranning umumiy og'irligini (uning o'zi 100+ tonna bo'lishi mumkin) va 180 tonnalik qayiqni qo'llab-quvvatlang. Pnevmatik shinalar erning kamchiliklarini o'zlashtirish va nozik qayiqni zarba yuklaridan himoya qilish uchun tamponlashni ta'minlaydi.

Drayv o'qlari:Quvvatli akslar, odatda, barcha{0}}g'ildiraklar.

Ilova:Katta birlashgan og'irlikni, ayniqsa, ba'zan{0}}silliq marina yuzalarida harakatlantirish uchun zarur bo'lgan tortishni ta'minlang.

Rulda tizimi:Murakkab ko'p{0}}g'ildirakli rul, ko'pincha qisqichbaqani boshqarish qobiliyatiga ega.

Ilova:Qattiq marina bo'shliqlarida ekstremal manevr qilish imkonini beradi. Qisqichbaqa boshqaruvi (barcha g'ildiraklar bir xil yo'nalishda aylanadi) kranni diagonal bo'ylab harakatlanishiga imkon beradi, bu esa qayiq bilan qayiq bilan tekislash uchun bebahodir.

5. Boshqarish va quvvat tizimlari

Turnaning "miya va asab tizimi".

Operator kabinasi:Kran konstruktsiyasida ko'tarilgan idishni yoki masofadan boshqarish stansiyasi.

Ilova:Operatorga qayiq va uning atrofidagi hududning aniq, panoramali ko'rinishini beradi. Zamonaviy kranlar ko'pincha simsiz masofadan boshqarish vositalaridan foydalanadi, bu esa operatorga eng yaxshi ko'rinish uchun qayiq bilan birga yurish imkonini beradi.

Quvvat birligi:Katta dizel dvigatel yoki elektr motorini boshqarish tizimi.

Ilova:Ko'targichlar, drayvlar va rul boshqaruvi uchun asosiy quvvatni ta'minlaydi. Dizel harakatchanlik uchun keng tarqalgan, elektr esa shovqin va chiqindilarni kamaytirish uchun ba'zi hovlilarda ishlatiladi.

Boshqarish tizimi va PLC:Dasturlashtiriladigan mantiqiy boshqaruvchi (PLC) kranning barcha funktsiyalarini boshqaradigan kompyuterdir.

Ilova: Eng muhimi, u bir nechta yuk ko'targichlar o'rtasida sinxronizatsiyani ta'minlaydi.U bir ko'targichning ikkinchisiga qaraganda tezroq ko'tarilishiga yo'l qo'ymaydi, bu esa qayiqni ag'darishiga olib kelishi mumkin. Shuningdek, u yukni nazorat qiladi, ortiqcha yukdan himoya qiladi va xavfsizlik blokirovkalarini boshqaradi.



1-bosqich: Muhandislik va dizayn

Bu kranning ishlashi, xavfsizligi va funksionalligi aniqlanadigan eng muhim bosqichdir.

Mijoz talablari va sayt tahlili:

Mijozning o'ziga xos ehtiyojlarini tushunish: qayiqning maksimal og'irligi (180T), qayiq o'lchamlari, ko'tarish tezligi, ko'taruvchi quduq o'lchami va boshqaruv afzalliklari.

O'rnatish joyini tahlil qilish (qator devorining mustahkamligi, tuproq sharoitlari, shamol ta'siri, seysmik omillar va korroziya muhiti).

Kontseptual va batafsil dizayn:

Strukturaviy dizayn:Muhandislar asosiy tarkibiy qismlarni loyihalash uchun chekli elementlarni tahlil qilish (FEA) dasturidan foydalanadilar:

To‘sinlar/asosiy nurlar:Yukni ko'taradigan asosiy gorizontal nurlar. Ular to'liq yuk ostida burilishni minimallashtirish uchun mo'ljallangan.

Vagonlar/yuk mashinalari:Har bir uchida kranni relslar bo'ylab harakatlantirish uchun g'ildiraklar va sayohat motorlari joylashgan tuzilmalar.

Oyoqlar / tayanchlar:Yukni oxirgi vagonlarga va pastga relslarga o'tkazadigan vertikal elementlar.

Mexanik dizayn:

Yuk ko'tarish tizimi:Tel arqon, ko'taruvchi barabanlar, g'altaklar (shkivlar) va asosiy yuk ko'taruvchi dvigatel(lar) va reduktorlarni tanlash va loyihalash. 180T kran, ehtimol, darajani ko'tarish uchun sinxronlashtirilgan bir nechta yuk ko'tarish moslamalarini (masalan, 4 x 45T ko'targichlar) ishlatishi mumkin.

Sayohat tizimi:Bo'ylama bo'ylab silliq va xavfsiz harakatlanish uchun sayohat g'ildiraklari, o'qlar, podshipniklar, qo'zg'aysan motorlar va vites qutilarining dizayni.

Elektr va boshqaruv tizimini loyihalash:

Quvvatlantirish manbai:Quvvatni yig'ish uchun tizimni loyihalash (masalan, feston tizimlari, kabel g'altaklari yoki o'tkazgichlar).

Dvigatelni boshqarish markazlari (MCC):Yuk ko'tarish va harakatlanish harakatlarini aniq nazorat qilish uchun o'zgaruvchan chastotali drayverlarni (VFD) belgilash, silliq tezlashish va sekinlashuvni ta'minlash.

PLC va sinxronizatsiya:Barcha kran funktsiyalarini boshqarish uchun dasturlashtiriladigan mantiqiy boshqaruvchini (PLC) dasturlash. Ko'p yuk ko'targichlarni sinxronlashtirish xavfli yukning egilishining oldini olish uchun juda muhimdir.

Xavfsizlik tizimlari:Haddan tashqari yuk cheklash kalitlari, favqulodda toʻxtash sxemalari, toʻqnashuvga qarshi-tizimlar, anemometrlar (shamol tezligi sensorlari) va harakatlanish va yuk koʻtarish uchun cheklov kalitlari kabi muhim xavfsizlik funksiyalarini loyihalash.

Asosiy komponentlarni xarid qilish:

Uzun{0}}qo‘rg‘oshinli buyumlar, masalan, ko‘taruvchi dvigatellar, reduktorlar, VFDlar, PLC, sim arqonlar va maxsus zarb qilingan po‘lat g‘ildiraklar yoki podshipniklar kabi erta buyurtma qilinadi.

---

2-bosqich: Ishlab chiqarish va ishlab chiqarish

Ushbu bosqich dizaynni jismoniy qismlarga aylantiradi.

Strukturaviy ishlab chiqarish:

Materialni tayyorlash:Yuqori{0}}baquvvat po'lat plitalar va qismlar (masalan, I-nurlar) aniqlik uchun CNC plazma yoki lazer kesgichlar yordamida o'lchamiga qarab kesiladi.

Sub-montaj payvandlash:Kichikroq qismlar bir-biriga payvandlanadi. Bu barqaror va yuqori sifatli payvandlarni-ta'minlash uchun imkoni boricha avtomatlashtirilgan payvandlash mashinalari yordamida amalga oshiriladi.

Asosiy yig'ish payvandlash:Payvandlashning buzilishini nazorat qilish va tekislashni ta'minlash uchun asosiy to'sinlar, so'nggi vagonlar va oyoqlar katta, tekis ishlab chiqarish yotoqlarida yig'iladi.

Stressdan xalos bo'lish:Muhim payvandlangan konstruksiyalar-payvandlash jarayonida yuzaga keladigan ichki kuchlanishlarni bartaraf etish uchun katta pechda issiqlik bilan ishlov berilishi mumkin, bu esa strukturaning yaxlitligini yaxshilaydi.

Ishlov berish:Rulman korpuslari, motor o'rnatish moslamalari va boshqa muhim interfeyslar aniq bardoshlik uchun ishlov beriladi.

Mexanik yig'ish:

Tayyorlangan tuzilmalar yig'ish maydoniga ko'chiriladi.

Yuk ko'tarish mexanizmini o'rnatish:Yuk ko'taruvchi barabanlar, reduktorlar va motorlar asosiy to'sin(lar)ga o'rnatiladi.

Sayohat mexanizmini o'rnatish:G'ildiraklar, o'qlar, podshipniklar, sayohat motorlari va vites qutilari oxirgi vagonlarga yig'iladi.

Shkafni o'rnatish:Tel arqonlar to'sinlar uchlarida o'rnatiladi.

Bo'yash va korroziyadan himoya qilish:

Po‘latni tozalash va bo‘yoq yopishish uchun sirt profilini yaratish uchun-butun struktura portlatiladi.

Ko'p qatlamli bo'yoq tizimi qo'llaniladi, odatda epoksi astar va poliuretan qoplamasi qattiq dengiz muhitida mukammal korroziyaga chidamliligi uchun tanlangan.

---

3-bosqich: Do‘konni yig‘ish va sinovdan o‘tkazish (FAT - zavodni qabul qilish testi)

Yuk tashish uchun demontaj qilishdan oldin, kran ko'pincha sinov uchun zavodda qisman yoki to'liq yig'iladi.

Elektr o'rnatish:Barcha kabellar, boshqaruv panellari, MCC va operator kabinalari o'rnatilgan.

Funktsional test:

Barcha harakatlar (yuqoriga/pastga, chapga/o'ngga) yuksiz sinovdan o'tkaziladi.

Bir nechta ko'targichlarning sinxronizatsiyasi tekshiriladi.

Yuk sinovi:

Statik yuk sinovi:Kran nominal quvvatdan kattaroq sinov yuki bilan ko'tariladi (odatda 180T ning 125% =225 tonna) va strukturaning yaxlitligi va payvandlash sifatini tekshirish uchun bir muddat ushlab turiladi.

Dinamik yuk testi:Kran sinov yuki bilan ishlaydi (odatda 180T ning 110% =198 tonna) dinamik sharoitlarda mexanik va elektr tizimlarining ishlashini tekshirish uchun barcha funktsiyalari (ko'tarish, sayohat qilish) orqali.

Xavfsizlik tizimini tekshirish:Har bir xavfsizlik moslamasi (chegara kalitlari, ortiqcha yuk himoyasi, E-to'xtashlar) loyihalashtirilganidek ishlashini ta'minlash uchun qattiq sinovdan o'tkaziladi.

---

4-bosqich: Yetkazib berish, saytni o‘rnatish va ishga tushirish (SAT - saytni qabul qilish testi)

Demontaj va yetkazib berish:Kran ehtiyotkorlik bilan tashish mumkin bo'lgan modullarga ajratiladi, himoyalanadi va mijozning saytiga jo'natiladi.

Saytni tayyorlash:Xaridor saytni tayyorlaydi, shu jumladan kran relslarini aniq hizalama va tekislikka o'rnatish.

O'rnatish:Kran komponentlari ko'chma kranlar tomonidan joyiga ko'tariladi va ixtisoslashgan montaj guruhi tomonidan murvat yoki payvandlanadi.

Qayta{0}}foydalanish:

Barcha elektr aloqalari amalga oshiriladi.

Kran relslarga to'g'ri keladi.

Barcha funktsiyalar va xavfsizlik tizimlari yana sinovdan o'tkaziladi.

Saytni qabul qilish testi (SAT):

Kran mijoz va ko'pincha uchinchi tomon{0}}sertifikatlovchi organ (masalan, Lloyd's, DNV) ishtirokida oxirgi yuk sinovidan o'tadi.

Barcha testlardan o'tib, mijoz qoniqtirilgach, kran rasman topshiriladi.

Operator tayyorlash:Ishlab chiqaruvchi mijozning operatorlari va texnik xizmat ko'rsatish xodimlari uchun keng qamrovli treninglar o'tkazadi.

Ishlab chiqarish jarayonining qisqacha sxemasi:

Mijozlarga qo'yiladigan talablar → Batafsil muhandislik va dizayn → Xarid qilish → Chelik ishlab chiqarish va payvandlash → Mexanik yig'ish → Bo'yash → Zavodni yig'ish va sinovdan o'tkazish (FAT) → Demontaj va jo'natish → Saytni o'rnatish → Saytni ishga tushirish va sinovdan o'tkazish (SAT) → Mijozlarni o'qitish va topshirish

Ushbu tizimlashtirilgan, bosqichma-bosqich yondashuv 180 tonnalik qayiqli yuk ko'taruvchi kran kabi murakkab va muhim uskunaning xavfsizlik, ishonchlilik va ishlashning eng yuqori standartlariga muvofiq qurilganligini ta'minlaydi.

Seminar ko'rinishi:

Kompaniyada uskunalarni boshqarishning intellektual platformasi oʻrnatildi, 310 ta ishlov berish va payvandlash robotlari toʻplami (toʻplami) oʻrnatildi. Reja tugagandan so'ng, 500 dan ortiq to'plamlar (to'plamlar) bo'ladi va uskunalar tarmog'ining tezligi 95% ga etadi . 32 payvandlash liniyalari foydalanishga topshirildi, 50 ta o'rnatish rejalashtirilgan va butun mahsulot liniyasini avtomatlashtirish darajasi 85% ga yetdi.
