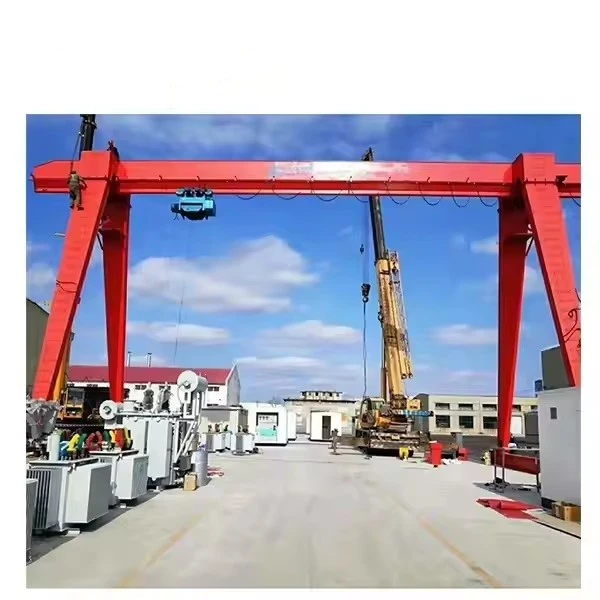

Ochiq qurilish portalli kran

Ochiq portalli kranlarning asosiy xususiyatlari

✔ Mustahkam po'lat konstruktsiyasi– Ob-havoga chidamli dizayn (korroziyaga qarshi-qoplamalar).
✔ Yuqori yuk ko'tarish qobiliyati– Odatda oralig‘ida10 tonnadan 500+ tonnagacha.
✔ Mobillik imkoniyatlari– Ruxsat etilgan, temir yoʻl{0}}oʻrnatilgan yoki rezina{1}}charchagan (oʻziyurar-).
✔ Moslashuvchanlik– Turli loyihalar uchun sozlanishi masofalar va balandliklar.
✔ Xavfsizlik tizimlari– Toʻqnashuvga qarshi-, haddan tashqari yukdan himoya va shamolga-bardoshli mahkamlash.



Gantry Crane va mobil kran

Xususiyat	Gantry Crane	Mobil kran
Mobillik	Temir yoʻl yoki gʻildirak{0}}ga asoslangan harakat	Juda mobil (yuk mashinasi-o'rnatilgan)
Yuklash quvvati	gacha500+ tonna(og'ir{0}}vazifa)	Odatda1200 tonnagacha(lekin kamroq barqaror)
Barqarorlik	Juda barqaror (qattiq tayanch)	Ostlagichlarni talab qiladi, kamroq barqaror
Ob-havoga qarshilik	Tashqi foydalanish uchun mo'ljallangan	Kuchli shamollarda cheklangan
Eng yaxshisi uchun	Takroriy og'ir yuklarni ko'tarish (ko'priklar, hovlilar)	Tez, moslashuvchan liftlar (shahar joylari)



Kelib chiqqan joyi: Henan, Xitoy

Kafolat: 2 yil

Og'irligi (KG): 60000 kg

Video chiqish{0}}tekshirish: Taqdim etilgan

Mashina sinovi hisoboti: Taqdim etilgan

Ilova: omborlar, zavod va boshqa joy

Kran turi: quti tipidagi portal krani

Harakat tezligi: 20 m/min

Yuk ko'tarish mexanizmi: Elektr ko'targich

Boshqarish usuli: Yerdan boshqarish + Masofadan boshqarish (moslashtirilgan)

Ish vazifasi: A5

Ishlash harorati: -20~+40 daraja

Sanoat kuchlanishi: 380V50HZ3Phanse yoki boshqa

Rang: moslashtirilgan

Moslashtirish: Qabul qilingan



Antashqi qurilish portali kraniogʻir yuklarni koʻtarish tizimi-bu ogʻir muhitlar uchun moʻljallangan. Quyida uning asosiy tarkibiy qismlarining batafsil taqsimoti keltirilgan:

---

1. Asosiy strukturaviy komponentlar

A. Gantry ramkasi (ko'prik to'sinli)

Funktsiya:Ish maydonini qamrab oladigan asosiy gorizontal nur.

Material:Yuqori{0}}baquvvat po'lat (ob-havoga-bardoshli qoplama).

Turlari:

Yagona to'sinli(engilroq yuklar, 20 tonnagacha).

Ikki baravar(og'ir{0}}, 20–500+ tonna).

B. Oyoqlar (qo'llab-quvvatlash ustunlari)

Ruxsat etilgan oyoqlar:Erga yoki poydevorga doimiy ravishda bog'langan.

Sozlanishi oyoqlar:Noto'g'ri erlar uchun balandlikni o'zgartirishga ruxsat bering.

Mobil oyoqlar:Harakat qilish uchun g'ildiraklar yoki relslar bilan jihozlangan.

C. Yuk mashinalari (mobil portlar uchun)

O'z ichiga oladig'ildiraklar, motorlar va tormozlarharakat uchun.

Temir yoʻl-oʻrnatilgan portallaryo'llarda po'lat g'ildiraklardan foydalaning.

Kauchuk{0}}charchagan portlar (RTG)harakatlanish uchun ogʻir{0}}shinalardan foydalaning.

2. Ko'tarish va ko'tarish mexanizmi

A. Yuk ko'tarish moslamasi

Elektr yoki gidravlik ko'targichyuklarni ko'tarish uchun.

Tel arqonli ko'targich(og'ir yuklar uchun).

Zanjirli ko'targich(engilroq, aniq liftlar uchun).



B. Trolley va Qisqichbaqa birligi

Portal nuri bo'ylab gorizontal ravishda harakatlanadi.

Motorli trolleybusavtomatlashtirilgan joylashishni aniqlash uchun.

C. Ilgak bloki va tarqatuvchi

Kanca bloki:Standart ko'tarish moslamasi.

Tarqatish nuri:Katta/noqulay yuklar uchun vaznni taqsimlaydi.

3. Haydovchi va harakatlantiruvchi tizim

A. Dvigatellar

Elektr dvigatellari (AC/DC)silliq ishlashi uchun.

Gidravlik haydovchi tizimlariog'ir{0}}ilovalar uchun.

B. Tormoz tizimi

Disk tormozlariyokielektromagnit tormozlarxavfsizlik uchun.

Tebranishga qarshi-nazoratyuk barqarorligi uchun.

C. Temir yo‘l tizimi (RMG uchun)

Chelik relslarboshqariladigan harakat uchun.

Ray qisqichlaristatsionar holatda kranni mustahkamlash uchun.

4. Nazorat va xavfsizlik tizimlari

A. Operator kabinasi yoki masofadan boshqarish pulti

Pendant nazorati(qo'l pulti).

Radio masofadan boshqarish pultisimsiz ishlash uchun.

Yopiq kabina(katta kranlar uchun).

B. Limit kalitlari va datchiklari

Haddan tashqari yuk himoyasi(og'irlik chegaralaridan oshib ketishining oldini oladi).

Sayohat cheklovi kalitlari(to'qnashuvlarning oldini oladi).

C. Shamolga-bardoshli xususiyatlar

Ankraj tizimlarikuchli shamollar uchun.

Shamol tezligi sensorlaribo'ronlarda operatsiyalarni to'xtatish.



.

5. Yordamchi komponentlar

A. Stabilizatorlar va ustunlar

Qo'shimcha barqarorlik uchun kengaytiriladigan tayanchlar.

B. Yoritish va ogohlantirish tizimlari

LED ish chiroqlaritungi operatsiyalar uchun.

Signal va signallarxavfsizlik ogohlantirishlari uchun.

C. Elektr ta'minoti

Kabel g'altaklari(elektr portallar uchun).

Dizel generatorlari(masofaviy saytlar uchun).

Ochiq portalli kranlarning qo'llanilishi

✔ Ko'prik qurilishi- Prefabrik to'sinlarni o'rnatish.
✔ Kemasozlik- Katta kema qismlarini ko'chirish.
✔ Shamol turbinasi yig'ilishi– Minora segmentlarini boshqarish.
✔ Og'ir mashinalarni o'rnatish- sanoat korxonalarida.

Eskiz

Asosiy texnik



1. Yuqori yuk hajmi va barqarorligi

Ko'tarish mumkin10–500+ tonna, og'ir ko'prik to'sinlari, mashinalar va prefabrik tuzilmalar uchun ideal.

Keng pozitsiya va qattiq ramkamobil kranlarga qaraganda yaxshiroq barqarorlikni ta'minlaydi.

2. Qattiq muhitga moslashish

Ob-havoga chidamli-(korroziyaga qarshi-qoplamalar, muhrlangan motorlar).

ichida ishlaydiyomg'ir, shamol, chang va haddan tashqari harorat.

3. Mobillik va moslashuvchanlik

Temir yoʻl-oʻrnatilgan (RMG) yoki rezina-charchagan (RTG)turli erlar uchun variantlar.

Bo'lishi mumkinko'chirilganqurilish davom etar ekan.

4. Narx-Takrorlanuvchi liftlar uchun samarali

Kranlardan tezroqtakroriy vazifalar uchun (masalan, ko'prik segmentlarini joylashtirish).

Pastroq operatsion xarajatlarkatta mobil kranlar bilan solishtirganda.

5. Xavfsizlik xususiyatlari

Chayqalishga qarshi{0}}tizimlaryukni aniq nazorat qilish uchun.

Haddan tashqari yuk himoyasi va favqulodda tormoz.

Shamolga chidamli{0}dizaynlar(langarlar, datchiklar).

6. Moslashuvchan konfiguratsiyalar

Sozlanishioraliq, balandlik va ko'tarish mexanizmlariturli loyihalar uchun.



1. Ko'prik va viyaduk qurilishi

Yig'ma beton to'sinlarni ko'tarishjoyiga.

Segmental ko'prikni yig'ish(Ishga tushirish portallari yordamida).

2. Kemasozlik va portlar

Harakatlanuvchikema korpusining qismlari, konteynerlar va og'ir yuklar.

ichida ishlatilganquruq doklar va kemasozlik zavodlari.

3. Shamol turbinasi va energiya loyihalari

O'rnatishshamol turbinasi minoralari va qanotlari.

Ishlov berishelektr stansiyalarida katta transformatorlar.

4. Sanoat va og'ir mashinalarni o'rnatish

Yig'ishzavod uskunalari, qozonxonalar va temir konstruksiyalar.

ichida ishlatilganneftni qayta ishlash zavodlari va kon ishlari.

5. Tayyorlash maydonchalari

Tashishkatta beton segmentlar, po'lat nurlar va modulli binolar.

6. Temir yo'l va metro qurilishi

Oʻrnatishtemir yo'llar, havo liniyalari va stantsiya tomlari.





1. Dizayn va muhandislik
Talablarni tahlil qilish: Imkoniyatlarni, masofani, ko'tarish balandligini, sayohat masofalarini, boshqaruv rejimini va ustaxona cheklovlarini aniqlang.

Strukturaviy dizayn: Tegishli standartlarga (ISO, FEM, GB) muvofiq asosiy to'sin, oxirgi vagonlar, oyoqlar va ulanishlarni loyihalash.

Mexanik komponentlarni tanlash: Dvigatellar, ko'targichlar, g'ildiraklar, tormozlar, boshqaruv tizimi, xavfsizlik moslamalarini tanlang.

Elektr dizayni: Boshqaruv panelining joylashuvi, ulanish sxemalari, quvvat manbai dizayni.

Chizmalar va tasdiqlash: Batafsil ishlab chiqarish va yig'ish chizmalarini tayyorlang, mijozning roziligini oling.

2. Materiallarni xarid qilish
Po'lat plitalar, profillar, motorlar, vites qutilari, g'ildiraklar, elektr komponentlar va xavfsizlik moslamalarini sotib oling.

Materiallar sertifikatlari va sifat hujjatlarini tekshiring.

3. Chelik ishlab chiqarish
Kesish: Plazma, lazer yoki olovni kesish yordamida o'lchamlarga kesilgan po'lat plitalar va profillar.

Shakllantirish: dizayn bo'yicha po'latni bükme yoki prokatlash.

Payvandlash: MIG yoki qo'lda payvandlash yordamida asosiy to'sinni, so'nggi vagonlarni va oyoqlarni yig'ing.

Ishlov berish: Mashinani o'rnatish teshiklari, g'ildirak o'rindiqlari, rulman o'rindiqlari va gardish yuzalari.

Issiqlik bilan ishlov berish: Agar kerak bo'lsa, payvandlash buzilishlarini bartaraf etuvchi stress.

4. Yuzaki ishlov berish
Silliqlash: silliq payvand choklari va sirtlari.

Tozalash: zang, yog 'va ifloslantiruvchi moddalarni olib tashlang.

Bo'yash: korroziyadan himoya qilish uchun astar va tugatish qoplamalarini (odatda epoksi yoki poliuretan bo'yoqlari) qo'llang.

5. Komponentlarni yig'ish
Kran konstruktsiyasiga g'ildiraklar, podshipniklar, ko'targichlar, motorlar, tormozlar va elektr moslamalarini o'rnating.

Boshqaruv paneli va simlarni yig'ing.

6. Sinov va sifat nazorati
O'lchovli tekshiruv: barcha muhim o'lchamlarni tekshiring.

Yuk sinovi: Standartlarga muvofiq nominal yuk va ortiqcha yuk sinovlarini o'tkazing.

Funktsiyani sinovdan o'tkazish: ko'targich, trolleybus, kran harakati, tormoz va xavfsizlik moslamalarining silliq ishlashini tekshiring.

Elektr sinovlari: nazorat qilish davrlarini, favqulodda to'xtashlarni, signallarni, chegara kalitlarini tekshiring.

Hujjatlar: Test hisobotlari va sertifikatlarni tayyorlang.

7. Qadoqlash va yetkazib berish
Tashish uchun kerak bo'lganda qismlarni qismlarga ajrating.

Komponentlarni zangga qarshi vositalar va qadoqlash materiallari bilan himoya qiling.

Mijoz saytiga etkazib berishni tashkil qiling.

8. O'rnatish va ishga tushirish (mijoz saytida)
Saytda kranni yig'ish (asosiy to'sin, oyoqlar, g'ildiraklar).

Reylarni tekislang yoki zamin yuzasini tayyorlang.

Elektr quvvati va boshqaruv elementlarini ulang.

Saytda{0}}test va operatorni oʻrgatish.

Seminar ko'rinishi:

Kompaniyada uskunalarni boshqarishning intellektual platformasi o'rnatildi, 310 ta komplekt (jamlanma) ishlov berish va payvandlash robotlari o'rnatildi. Reja tugagandan so'ng, 500 dan ortiq to'plamlar (to'plamlar) bo'ladi va uskunalar tarmog'ining tezligi 95% ga etadi . 32 payvandlash liniyalari foydalanishga topshirildi, 50 ta o'rnatish rejalashtirilgan va butun mahsulot liniyasini avtomatlashtirish darajasi 85% ga yetdi.
