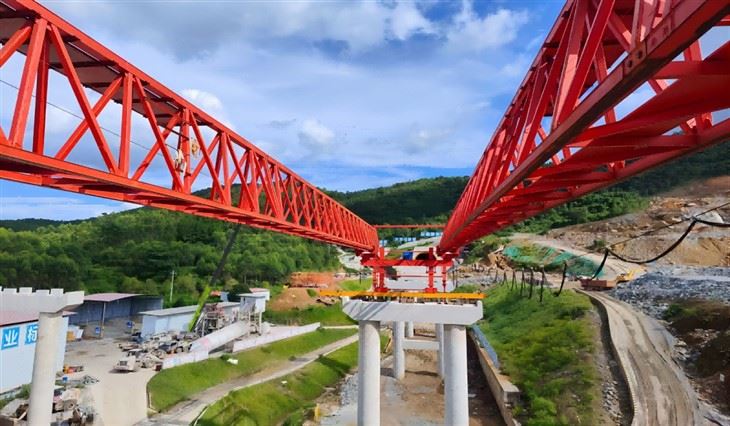

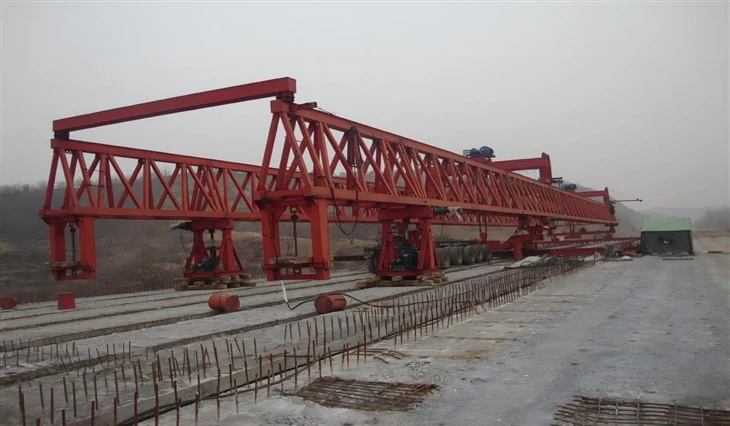

To‘sinli ko‘prik qurilishini boshlash

To'sinli ko'prik qurilish mashinasi - bu to'sinli ko'priklarni qurish jarayonini soddalashtirish va avtomatlashtirish uchun mo'ljallangan ixtisoslashtirilgan og'ir qurilish uskunasi. To‘sinli ko‘priklar ko‘prik konstruksiyalarining keng tarqalgan turi bo‘lib, ko‘prik qavatining yukini va undan o‘tuvchi har qanday transport vositalari yoki piyodalarni ko‘tarish uchun gorizontal to‘sinlar (to‘sinlar)dan foydalaniladi. Ushbu mashinalar ushbu to'sinlarni yig'ish va joylashtirish uchun mo'ljallangan bo'lib, ko'prik qurish jarayonini yanada samarali, xavfsiz va aniq qiladi.







Asosiy xususiyatlar:



1.Aniqlik muhandislik: Girder Bridge qurilish mashinasi har bir ko'prik komponentining muammosiz va xavfsiz tarzda o'rnatilishini ta'minlaydigan eng zamonaviy nozik muhandislik bilan ishlab chiqilgan. Bu ko'priklarning strukturaviy yaxlitligi va uzoq umr ko'rishiga olib keladi.



2. Tez yig'ish: Ko'prikni yig'ish ko'p vaqt talab qiladigan va ko'p mehnat talab qiladigan usullar bilan xayrlashing. Bizning mashinamiz yordamida ko'prik to'sinlari va komponentlarini tez va aniq yig'ish mumkin, bu esa qurilish vaqtini sezilarli darajada qisqartiradi.



3. Birinchi navbatda xavfsizlik: Xavfsizlik bizning ustuvor vazifamizdir. Girder ko'prigi qurilish mashinasi ishchilarning xavfli baland muhitda bo'lish ehtiyojini kamaytiradi, baxtsiz hodisalar va jarohatlar xavfini kamaytiradi.



4. Modulli dizayn: Bizning mashinamiz turli xil ko'prik turlari va o'lchamlariga moslashtirilishi mumkin bo'lgan modulli dizaynga ega. Qisqa masofali piyodalar ko‘prigi yoki keng yo‘l o‘tkazgichlar qurayotgan bo‘lsangiz ham, Girder ko‘prigi qurilish mashinasi hammasini bajara oladi.



5. Masofadan ishlash: Mashina masofadan boshqarilishi mumkin, bu esa operatorlarning joyida jismonan hozir bo'lishiga ehtiyoj sezmasdan aniq boshqarish va sozlash imkonini beradi. Bu, shuningdek, keng qamrovli uskunalarni o'rnatishga bo'lgan ehtiyojni kamaytiradi.



6. Samaradorlikni oshirish: Qurilish jarayonini soddalashtirish orqali bizning mashinamiz resurslardan foydalanishni optimallashtirishga yordam beradi va shu bilan qurilish xarajatlari va atrof-muhitga ta'sirini kamaytiradi.



7. Real vaqt rejimida monitoring: Ilg'or sensorlar va monitoring tizimlari bilan jihozlangan Girder Bridge Construction Machine real vaqt rejimida qurilishning borishi, struktura yaxlitligi va boshqa muhim ko'rsatkichlar haqida ma'lumot beradi.







1. Yuk ko'tarish quvvati: 160 tonna (tarmoq og'irligidan tashqari)

2. Ko'prikni o'rnatish mashinasining o'z vazni: 118 tonna (bir qismning maksimal og'irligi: 7t)

3. Shamolga chidamlilik

Yuksiz yurish holati: 8 daraja

Yuksiz ankraj holati: 12 daraja

To'liq yuk bilan ko'tarish holati: 7-daraja

4. Ko'tarish tezligi

to'liq yuk: {0}}~1,0/min

Yuksiz: 0~1,5 m/min

5. Bo'shatish tezligi: 0~0,6 m/min (yukni bo'shatish bilan)

6. Ishlash diapazoni: Rmin=7m Rmax=12m

7. Butun mashinaning yurish rejimi: yurish turi (yog 'tsilindri yuqoriga suriladi va yurish jarayonida yuk bo'lmaydi)

8. Butun mashinaning harakatlanish tezligi: butun harakat 15 m, shu jumladan ankrajni demontaj qilish, yo'lni teskari aylantirish va joylashishni aniqlash, butun jarayon 2 soatdan ko'proq vaqtni oladi.

9. Butun mashinaning yuksiz ko'tarilish qobiliyati: 3,5 daraja

10. Ko'tarilish balandligi: ko'prikning pastki qismidan 65 m, ko'prikdan 1 m balandlikda

11. Old va orqa langar masofasi: 18m (16m, 19,5m)

12. Ish paytida chap va o'ng qo'llab-quvvatlash nuqtalari orasidagi masofa

tashqarida 10,5 m, ichkarida 5,7 m

Old va orqa tayanch nuqtalari orasidagi masofa: 16,85 m

13. Ko'taruvchi burilish burchagi: gorizontal ko'prik yo'nalishi 1,5 daraja, uzunlamasına ko'prik yo'nalishi 3,5 daraja

14. Spreaderni tekislash ishlashi: Vertikal va gorizontal tekislash funktsiyalari bilan

15. Butun mashinaning o'rnatilgan quvvati: 110Kw

16. Stability factor of the whole machine:  meets the requirements of GB3811-83 ( various working conditions∑M>0 )

17. Mahsulotning xususiyatlari va afzalliklari: Ikki tomonlama va ikki tomonlama to'sinlarni o'rnatish, bosqichma-bosqich yurish, qarshi og'irlikdagi o'zaro faoliyat, old va orqa ustunlar gidravlik tizimlar bilan jihozlangan, ustunlar 0 tomonidan sozlanishi mumkin. 8-1 metr, asosiy nurni sozlash va 45-daraja qiyalik nurlarni oʻrnatish va h.k.









Girder ko'prigi qurilish mashinasi va uning komponentlari ko'prik qurish texnologiyasida oldinga siljishni anglatadi. Ushbu ilg‘or yechimni qo‘llash orqali siz nafaqat qurilish loyihalaringizni takomillashtirish, balki xavfsizroq, samaraliroq va barqaror infratuzilmani rivojlantirishga ham hissa qo‘shasiz.



To'sinni joylashtirish qo'li:

• Girder Bridge qurilish mashinasining yuragi bo'lgan ushbu qo'l og'ir ko'prik to'sinlarini ko'tarish, tashish va joylashtirish uchun ilg'or robot texnologiyasi bilan jihozlangan. Uning aniq muhandisligi ko'prikning strukturaviy yaxlitligiga hissa qo'shib, aniq joylashtirishni ta'minlaydi.



Modulli ramka:

• Modulli dizayn ko'prikning turli o'lchamlari va konfiguratsiyasiga moslashish imkonini beradi. Qisqa masofali piyodalar ko‘prigi yoki keng yo‘l o‘tkazgichlar qurayotgan bo‘lsangiz ham, Girder Bridge qurilish mashinasi loyihangiz ehtiyojlariga mos ravishda sozlanishi mumkin.



Masofadan boshqarish interfeysi:

• Eng zamonaviy masofadan boshqarish tizimi operatorlarga mashina harakatlarini aniqlik bilan boshqarish imkonini beradi. Masofaviy interfeys real vaqt rejimida fikr-mulohazalarni taqdim etadi, bu esa optimal joylashishni aniqlash uchun o'zgarishlarni tezda amalga oshirish imkonini beradi.



Sensorlar va monitoring tizimlari:

• Ilg'or sensorlar yuk taqsimoti, strukturaviy barqarorlik va joylashishni aniqlash aniqligi haqida real vaqtda ma'lumotlarni taqdim etish uchun mashina bo'ylab birlashtirilgan. Ushbu ma'lumotlar qaror qabul qilishni yaxshilaydi va qurilish sifati va xavfsizligini ta'minlaydi.



Xavfsizlik xususiyatlari:

• Ish joyida xavfsizlik birinchi o'rinda turadi. Girder ko'prigi qurilish mashinasi to'qnashuvni aniqlash datchiklari, favqulodda to'xtash tizimlari va ishdan chiqish xavfsizligi kabi xavfsizlik mexanizmlari bilan jihozlangan bo'lib, ishchilar va jihozlar uchun xavflarni minimallashtiradi.



Avtomatlashtirish dasturi:

• Mashina komponentlarning aniq va muvofiqlashtirilgan harakatini ta'minlaydigan zamonaviy avtomatlashtirish dasturida ishlaydi. Ushbu dastur muammosiz va samarali ishlashni ta'minlaydi, inson xatosini kamaytiradi va qurilish aniqligini oshiradi.



Kuchli ko'tarish mexanizmi:

• Yuk ko'tarish mexanizmi og'ir kamarlarning og'irligini osonlik bilan boshqarish uchun mo'ljallangan. Uning mustahkam konstruktsiyasi ko'tarish va joylashtirish jarayonida barqarorlikni ta'minlaydi.



Telemetriya va hisobot:

• Girder Bridge Construction Machine qurilishning borishi, mashinaning ishlashi va xavfsizlik parametrlari to'g'risidagi ma'lumotlarni to'playdigan va uzatadigan telemetriya tizimlarini o'z ichiga oladi. Ushbu hisobotlar loyihani boshqarish va qaror qabul qilishga hissa qo'shadi.



Bortdagi quvvat manbai:

• O'z-o'zidan quvvat manbai mashinaning qurilish maydonchasida mustaqil ishlashini ta'minlaydi, bu esa qo'shimcha tashqi quvvat manbalariga bo'lgan ehtiyojni kamaytiradi.



Operator boshqaruv kabinasi:

• Saytda ishlash uchun ergonomik boshqaruv kabinasi operatorlarga aniq ko'rinishga ega qulay ish joyini taklif qiladi. Kabina mashinaning funksiyalarini optimal boshqarish va samarali boshqarish uchun mo'ljallangan.





Eskiz





Girder Bridge Construction Machine ishga tushirilishi samaradorlik va xavfsizlikni oshirishdan tortib, xarajatlarni tejash va atrof-muhitga foyda keltiradigan ko'plab afzalliklarni taqdim etadi. Ushbu ilg‘or texnologiyani qo‘llash orqali siz nafaqat qurilish imkoniyatlarini oshirasiz, balki infratuzilmani rivojlantirish uchun xavfsizroq, samaraliroq va barqaror kelajakka hissa qo‘shasiz.



Kengaytirilgan samaradorlik va tezlik:

• Girder ko'prigi qurilish mashinasi an'anaviy ravishda mehnat talab qiladigan turli vazifalarni avtomatlashtirish orqali qurilish jarayonini soddalashtiradi. Bu ko'prikni yig'ish vaqtini sezilarli darajada tezlashtiradi, bu esa loyihalarni qisqa muddatlarda yakunlash imkonini beradi.



Xarajatlarni tejash:

• Ish vaqti va qurilish vaqtining qisqarishi sezilarli xarajatlarni tejashga olib keladi. Bundan tashqari, mashinaning aniq muhandisligi xatolar va qayta ishlashni minimallashtiradi va moliyaviy samaradorlikka qo'shimcha hissa qo'shadi.



Yaxshilangan xavfsizlik:

• Qurilishda xavfsizlik birinchi o'rinda turadi. Ishchilarning yuqori balandlikdagi xavfli muhitda ishlashiga bo'lgan ehtiyojni minimallashtirish orqali Girder Bridge Construction Machine ish joyining xavfsizligini oshiradi va baxtsiz hodisalar va jarohatlar xavfini kamaytiradi.



Aniq muhandislik:

• Mashinaning nozik muhandisligi ko'prik komponentlarini to'g'ri joylashtirishni ta'minlaydi. Bu qurilgan ko'priklarning strukturaviy yaxlitligi va uzoq umr ko'rishiga olib keladi, natijada infratuzilma yanada sifatli bo'ladi.



Turli xil ko'prik dizaynlariga moslashish:

• Uning modulli ramkasi bilan mashina turli ko'prik o'lchamlari va konfiguratsiyasiga moslashtirilishi mumkin. Bu ko‘p qirralilik piyodalar o‘tish yo‘laklaridan tortib murakkab avtomobil yo‘l o‘tkazgichlarigacha bo‘lgan keng ko‘lamli ko‘prik loyihalarini qurish imkonini beradi.



Masofadan boshqarish va boshqarish:

• Masofadan boshqarish pulti interfeysi operatorlarga mashina harakatlarini xavfsiz masofadan boshqarish imkonini beradi. Bu nafaqat operator xavfsizligini oshiradi, balki qurilish jarayoni ustidan ko'proq nazoratni ham ta'minlaydi.



Resurs samaradorligi:

• Samarali qurilish jarayoni resurslarni isrof qilish va atrof-muhitga ta'sirni minimallashtiradi. Materiallardan foydalanishni optimallashtirish va qurilish vaqtini qisqartirish orqali mashina infratuzilmani rivojlantirishga yanada barqaror yondashuvga hissa qo'shadi.



Innovatsiyalar ko'rgazmasi:

• Bunday ilg'or qurilish mashinasini ishga tushirish sizning innovatsiyalarga bo'lgan sadoqatingizni ta'kidlaydi. Bu sohadagi tengdoshlar, potentsial investorlar va ommaviy axborot vositalarining e'tiborini jalb qilishi mumkin, bu sizning kompaniyangizni sohada etakchi sifatida namoyish etadi.







Girder Bridge Construction Machine-ning qo'llanilishi turli xil qurilish loyihalari uchun samarali, xavfsiz va innovatsion echimlarni taklif qiluvchi qurilish stsenariylarining keng spektrini qamrab oladi.



Avtomobil yo'llari va yo'l loyihalari:

• Girder ko'prigi qurilish mashinasi avtomobil yo'l o'tkazgichlari va yo'l ko'priklarini qurish uchun mo'ljallangan. Uning modulli dizayni turli yo'l kengliklari va transport talablariga moslashishga imkon beradi, transport vositalarining samarali va xavfsiz o'tishini ta'minlaydi.



Temir yo'l infratuzilmasi:

• Temir yo'l liniyalari uchun ko'priklar aniqlik va strukturaviy yaxlitlikni talab qiladi. Mashinaning aniq muhandisligi temir yo'lga xos qismlarni to'g'ri tekislash va joylashtirishni ta'minlaydi, bu esa temir yo'l ko'priklarini tez qurish imkonini beradi.



Shahar va qishloq rivojlanishi:

• Girder ko‘prigi qurilish mashinasi shaharlardagi piyodalar yo‘laklaridan tortib qishloq aholi punktlarini bog‘lovchi ko‘priklargacha bo‘lgan katta va kichik qurilish loyihalarini hal qilish uchun yetarlicha ko‘p qirrali.



Favqulodda almashtirishlar:

• Ko'priklar buzilgan yoki vayron bo'lgan tabiiy ofatga uchragan hududlarda vaqt muhim ahamiyatga ega. Mashinaning tezkor yig'ish imkoniyatlari muhim infratuzilmani tezda almashtirishda, jamoalarni qayta ulashda va falokat oqibatlarini bartaraf etishda yordam berishi mumkin.



Masofaviy manzillar:

• Uzoq yoki qiyin erlarda ko'prik qurish qiyin bo'lishi mumkin. Girder Bridge Construction Machine-ning masofadan boshqarish imkoniyatlari ishchilar uchun borish qiyin yoki xavfli bo‘lishi mumkin bo‘lgan joylarda ko‘priklar qurish imkonini beradi.



Qisqa va uzoq masofali ko'priklar:

• Qisqa masofali piyodalar ko‘prigi yoki uzoq masofali yo‘l o‘tkazgich bo‘ladimi, mashinaning modulli ramkasi turli ko‘prik o‘lchamlari va konfiguratsiyasiga mos ravishda sozlanishi mumkin, bu esa uni turli loyihalar uchun ko‘p qirrali yechimga aylantiradi.







Girder Bridge Construction Machine-ni ishga tushirish puxta rejalashtirish, qattiq sinov va turli fanlar bo'yicha hamkorlikni talab qiladi. Keng qamrovli ishlab chiqarish tartibiga rioya qilish orqali siz mashinaning yuqori sifat standartlariga javob berishini, bozor ehtiyojlarini qondirishini va ko'prik qurish texnologiyasini rivojlantirishga hissa qo'shishingiz mumkin.



Kontseptsiya va dizayn:

● Girder Bridge qurilish mashinasining maqsadlari va xususiyatlarini aniqlang.

● Barcha kerakli funksiya va funksiyalarni o‘zida mujassam etgan batafsil dizaynni yaratish uchun muhandislar, dizaynerlar va qurilish mutaxassislari bilan hamkorlik qiling.

Muhandislik va rivojlanish:

● Dizaynni batafsil muhandislik rejalariga, jumladan mexanik, elektr va dasturiy komponentlarga tarjima qiling.

● To'sinlarni joylashtirish tarmog'i, modulli ramka, sensorlar, avtomatlashtirish dasturlari va xavfsizlik funktsiyalari kabi individual komponentlarni ishlab chiqish va prototiplash.

Komponentlarni ishlab chiqarish:

● CNC ishlov berish, payvandlash, qoliplash va elektronikani yig'ish kabi maxsus ishlab chiqarish jarayonlari yordamida turli komponentlarni ishlab chiqaring.

● Dizayn spetsifikatsiyalari va standartlarini qondirish uchun komponentlarni ishlab chiqarish jarayonida qattiq sifat nazoratini ta'minlash.

Yig'ish:

● To'liq Girder Bridge Construction Machine yaratish uchun alohida komponentlarni yig'ing.

● uzluksiz aloqa va funksionallikni ta'minlash uchun mexanik, elektr va dasturiy ta'minot tizimlarini integratsiyalash.

Sinov va sifat kafolati:

● Har bir mashina komponentini va umuman yig'ilgan mashinani keng qamrovli sinovdan o'tkazing.

● Barcha datchiklar, boshqaruv mexanizmlari, avtomatlashtirish dasturlari va xavfsizlik funksiyalari maqsadga muvofiq ishlayotganligini tekshiring.

● Mashinaning xavfsizlik qoidalari va sifat standartlariga javob berishiga ishonch hosil qiling.

Prototiplash va takrorlash:

● Mashinaning dastlabki prototiplarini yarating va muhandislar, operatorlar va potentsial foydalanuvchilarning fikr-mulohazalarini to'plang.

● Dizaynni yaxshilash, funksionallikni yaxshilash va foydalanuvchi tajribasini yaxshilash uchun ushbu fikr-mulohazadan foydalaning.

Dala sinovi:

● Dala sinovlari uchun Girder Bridge Construction Machine-ni haqiqiy qurilish maydonchalariga joylashtiring.

● Uning ishlashini kuzatib boring, ma'lumotlarni to'plang va hal qilinishi kerak bo'lgan har qanday muammolarni aniqlang.

Moslashtirish va optimallashtirish:

● Dala sinovlari natijalariga ko'ra, mashinaning dizayni va ishlashiga kerakli o'zgarishlar va yaxshilanishlarni kiriting.

Uning samaradorligi, aniqligi va xavfsizlik xususiyatlarini optimallashtiring.

Hujjatlar va treninglar:

● Keng qamrovli foydalanuvchi qoʻllanmalari, foydalanish qoʻllanmalari va texnik xizmat koʻrsatish yoʻriqnomalarini tayyorlang.

● Operatorlar va texnik xodimlarga mashinani qanday ishlatish, texnik xizmat ko'rsatish va nosozliklarni bartaraf etish bo'yicha treninglar o'tkazing.

Mijozlarni qo'llab-quvvatlash va fikr-mulohazalar:

● Mijozlarni doimiy qo‘llab-quvvatlash, jumladan, texnik yordam va texnik xizmat ko‘rsatish.

● Mashinaning ishlashini yanada yaxshilash va har qanday muammolarni hal qilish uchun foydalanuvchilarning fikr-mulohazalarini to'plang.







Kompaniyada uskunalarni boshqarishning intellektual platformasi oʻrnatildi, 310 ta ishlov berish va payvandlash robotlari toʻplami (toʻplami) oʻrnatildi. Reja tugagandan so'ng, 500 dan ortiq to'plamlar (to'plamlar) bo'ladi va uskunalarni tarmoqqa ulash darajasi 95 foizga etadi. 32 ta payvandlash liniyasi ishga tushirildi, 50 tasini o'rnatish rejalashtirilgan va butun mahsulot liniyasini avtomatlashtirish darajasi 85 foizga yetdi.
