Gantry kran ko'targich

Yagona nurli portal krani sanoat ishlab chiqarishida va omborxonada keng qo'llaniladigan, asosan og'ir narsalarni ko'tarish va tashish uchun ishlatiladigan yuk ko'tarish uskunasining bir turi. Ushbu kranning asosiy nuri yaxshi yuk ko'tarish qobiliyatiga va qattiqlikka ega bo'lgan quti tipidagi yoki I shaklidagi strukturani qabul qiladi. Ikkilamchi nur asosiy nurni qo'llab-quvvatlash va strukturaning barqarorligini oshirish uchun ishlatiladi. Kran g'ildiragi odatda yo'lda silliq ishlashini ta'minlash uchun yuqori quvvatli materialdan tayyorlanadi. Elektr ko'targich yuk ko'tarish va tushirish uchun ishlatiladigan yuk ko'tarish uskunasining asosiy qismidir. Portal kranning umumiy tuzilishini qo'llab-quvvatlash uchun ustunlar va nurlardan iborat.

Bir nurli portal krani tovarlarni ko'tarish, harakatlantirish va joylashtirishga erishish uchun elektr ko'targich orqali asosiy nurda harakat qiladi. Operator konsol yoki masofadan boshqarish moslamasi orqali ishlaydi.

3. Yagona nurli dizayn uskunani kichik maydonni egallaydi va kichik ish muhitlari uchun mos keladi. Ushbu kran moslashuvchan va ehtiyojlarga qarab ish oralig'i va balandligini sozlashi mumkin. Ikki nurli kranlar bilan solishtirganda, bitta nurli kranlar arzonroq va ularga xizmat ko'rsatish oson. Zamonaviy boshqaruv tizimi bilan jihozlangan operatsiya intuitiv va o'rganish oson.

Holati: Yangi

Kafolat: 1 yil

Og'irligi (KG): 500 kg

Xususiyat: Gantry Crane

Mahsulot nomi: Yagona to'sinli portalli kran

Rang: moslashtirilgan

Imkoniyat:1-20t

Turi: bitta to'sinli

Quvvat manbai: 110V/220V/230V/380V/440V

Boshqarish usuli: Yerdan boshqarish + masofadan boshqarish (moslashtirilgan)

Yuk ko'tarish mexanizmi: Elektr ko'targich

Ish vazifasi: A3-A4





1. Asosiy nur

1) Asosiy to'sin odatda yuqori quvvatli po'latdan (masalan, po'lat plitalar, I-nurlar, quti shaklidagi po'lat va boshqalar) yuk ko'tarish qobiliyatini va egilish va burilishga chidamliligini ta'minlash uchun tayyorlanadi. Umumiy shakllarga I-nurlari va quti shaklidagi nurlar kiradi. I-nur oddiy tuzilishga ega va engilroq yuklarga mos keladi; quti shaklidagi nur esa yopiq tuzilishi tufayli yaxshi egilish va burilish qarshiligiga ega va og'ir yuk sharoitlariga mos keladi.

2) Asosiy nur, asosan, ish paytida kran tomonidan yaratilgan og'ir narsalarni va dinamik yuklarni ko'tarish uchun javobgardir. Yuk ko'taruvchi yuk kranning qo'llab-quvvatlovchi tuzilmasi (masalan, ustunlar) orqali erga uzatiladi va shu bilan yuklarni xavfsiz ko'tarish va harakatlanishiga erishiladi. Asosiy to'singa o'rnatilgan elektr ko'targich uning ustida siljiydi va asosiy to'sin ko'targichning bir tekis ishlashini ta'minlash uchun harakatlanuvchi yo'lni ta'minlaydi.

3) Nur turli xil ish sharoitlarida deformatsiyalanmasligi yoki buzilmasligini ta'minlab, nominal yukga va mumkin bo'lgan zarba yuklariga bardosh berish uchun etarli kuch va qattiqlikka ega bo'lishi kerak. Asosiy nurning dizayni muvozanatsiz yuklar yoki dinamik yuklardan kelib chiqadigan egilish yoki egilishning oldini olish uchun ish paytida kranning barqarorligini ta'minlashi kerak. Kranning ish samaradorligini oshirish va energiyani tejash uchun asosiy nurning o'lik og'irligini imkon qadar kamaytirishga harakat qiling, shu bilan birga etarli yuk ko'tarish qobiliyatini ta'minlang.

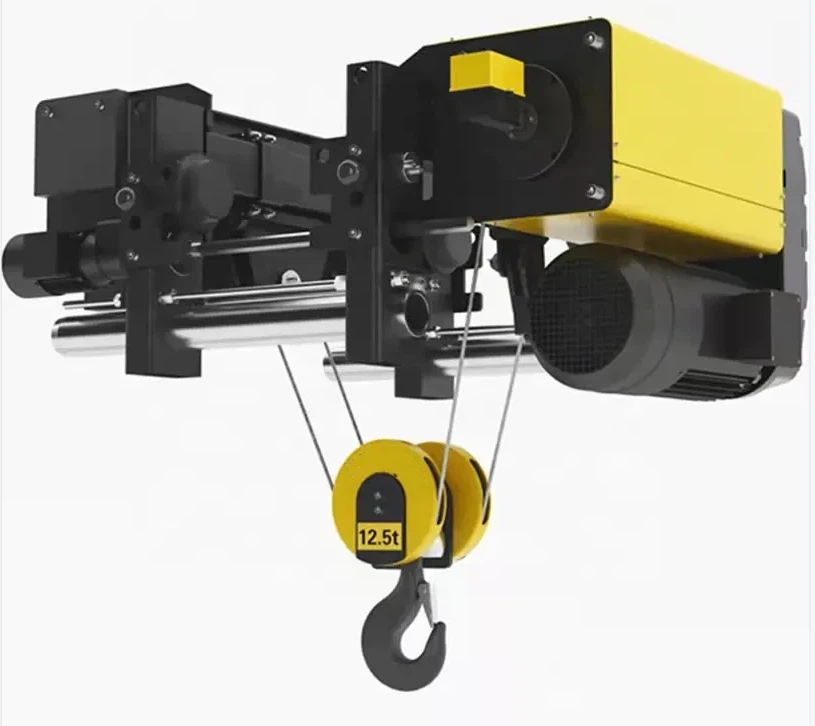

Yuk ko'tarish tizimi

1) Komponentlar

Yuk ko'tarish tizimi asosan quyidagi qismlardan iborat:

Elektr ko'targich: yukni ko'tarish va tushirish uchun javobgar bo'lgan yuk ko'tarish tizimining yadrosi. Kranning dizayniga qarab, elektr ko'targich sobit yoki mobil bo'lishi mumkin.

Asosiy nur: Elektr ko'targich asosiy to'singa o'rnatilgan bo'lib, ko'taruvchining harakatini qo'llab-quvvatlash uchun toymasin yo'lni ta'minlaydi.

Olib tashlash mexanizmi: Odatda dvigatel, reduktor, baraban va ko'taruvchi sim arqondan iborat. Dvigatel reduktorni boshqaradi, bu esa o'z navbatida barabanni tel arqonni shamollash yoki bo'shatish uchun boshqaradi va shu bilan yukni ko'tarish va tushirishga erishadi.

Tel arqon: yuk ko'tarish jarayonida yukning xavfsizligini ta'minlash uchun elektr ko'targich va yukni ulash uchun ishlatiladi.

2) ishlash printsipi

Yuk ko'tarish tizimining ishlash printsipi quyidagicha:

Operator elektr ko'targichni ishga tushirganda, vosita reduktorni aylantirish uchun harakatga keltiradi va shu bilan barabanni aylantiradi.

Baraban ustidagi sim arqon aylanayotganda o'raladi yoki qo'yib yuboriladi va unga bog'langan yuk ko'tariladi yoki tushiriladi.

Elektr ko'targichning ko'tarish tezligi va holatini nazorat qilish orqali operator yukning harakatini aniq nazorat qilishi mumkin.

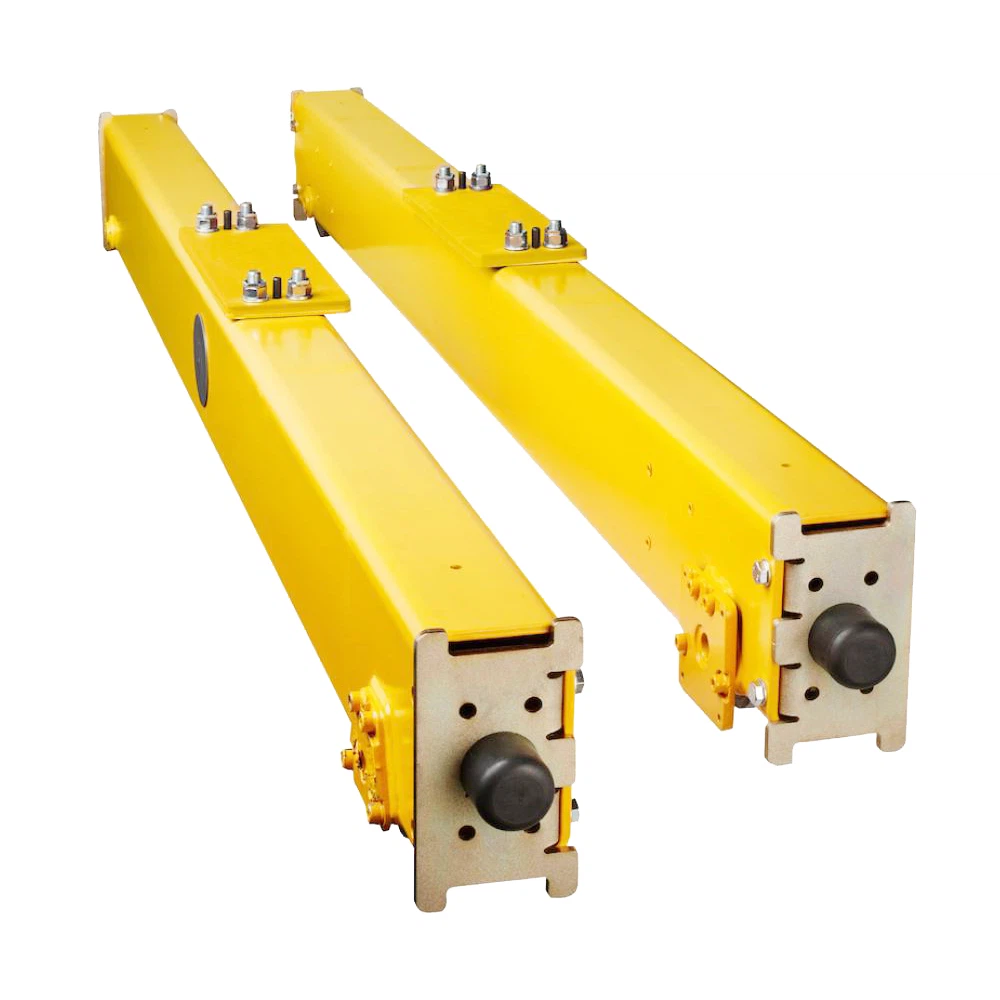

3.Endarava

1) Bir nurli portal kranning so'nggi nuri kran strukturasining muhim qismi bo'lib, u asosiy nurni va kran ustunini ulash, kranning umumiy tuzilishini qo'llab-quvvatlash va uskunaning barqaror ishlashini ta'minlash rolini o'ynaydi. .

2) Oxirgi nur odatda to'rtburchaklar yoki quti shaklidagi struktura bo'lib, odatda kerakli mustahkamlik va barqarorlikni ta'minlash uchun po'lat plitalar yoki I-nurlardan payvandlanadi. Oxirgi nur asosiy nurga va ustunga murvat yoki payvandlash orqali ulanadi, bu esa integral strukturani hosil qiladi. Ish paytida uskunaning silliq harakatlanishini ta'minlash uchun kran g'ildiraklari uchun yugurish yo'lini ta'minlash uchun g'ildirak relslari odatda oxirgi nurga o'rnatiladi.

3) oxirgi nur kranning umumiy tuzilishida qo'llab-quvvatlovchi va ko'taruvchi rol o'ynaydi, ish paytida kranning barqarorligini ta'minlaydi. Oxirgi nur asosiy to'sin va ustunning yukini erga o'tkazadi, bu esa og'ir narsalarni ko'tarish va harakatlantirishda kranning burilmasligi yoki deformatsiyalanmasligini ta'minlaydi. Oxirgi nurning dizayni kranning yo'lda silliq harakatlanishini ta'minlaydi va ish paytida tebranish va shovqinni kamaytiradi.







4.Kranning harakatlanish mexanizmi

1) Asosiy tuzilma

Kran ramkasi: kranni ishlaydigan mexanizmning asosiy tuzilishi, odatda po'latdan payvandlangan, kuchli yuk ko'tarish qobiliyati va qattiqligi bilan. Elektr ko'targichlar va boshqa tegishli komponentlar kran ramkasiga o'rnatiladi.

G'ildiraklar: kranning pastki qismida bir nechta g'ildiraklar o'rnatiladi va yo'l bo'ylab harakatlanadi. G'ildiraklar odatda yo'lda silliq ishlashini ta'minlash uchun yuqori quvvatli materiallardan tayyorlanadi.

Dvigatel: kranning ishlashini boshqarish uchun ishlatiladi, odatda reduktorga ulanadi va kranning harakati dvigatelning aylanishini boshqarish orqali amalga oshiriladi.

2) ishlash printsipi

Kranni boshqarish mexanizmining ishlash printsipi quyidagicha:

Operator dvigatelni ishga tushirganda, vosita reduktorni aylantirish uchun harakatga keltiradi. Reduktor kranni yo'lda harakatlantirish uchun g'ildiraklarni uzatish moslamasi orqali boshqaradi. Operator yukni kerakli joyga tashish uchun konsol yoki masofadan boshqarish pulti orqali kranning harakat yo'nalishini va tezligini boshqaradi.

5. Trolleyning harakatlanish mexanizmi

1) Asosiy tuzilma

Trolleyka ramkasi: Odatda po'latdan payvandlangan trolleybusning asosiy tuzilishi elektr ko'targich va yukning og'irligini ko'tarish uchun etarli kuch va qattiqlikka ega bo'lishini ta'minlash uchun mo'ljallangan.

G'ildiraklar: Trolleybusning pastki qismi asosiy nurning yo'li bo'ylab harakatlanishi mumkin bo'lgan bir nechta g'ildiraklar bilan jihozlangan. Ish paytida barqarorlikni ta'minlash uchun g'ildiraklar odatda yuqori quvvatli materiallardan tayyorlanadi.

Elektr ko'targich: Trolleybus odatda yukni ko'tarish va tushirish uchun ishlatiladigan va ko'tarish tizimining asosiy qismi bo'lgan elektr ko'targich bilan jihozlangan.

2) texnik xizmat ko'rsatish va tekshirish

Trolleybusning ishlash mexanizmiga muntazam texnik xizmat ko'rsatish uning xavfsizligi va samaradorligini ta'minlashning kalitidir, jumladan:

Oddiy ishlashini ta'minlash uchun vosita va reduktorning ish holatini tekshiring va kerak bo'lganda uni moylang va tozalang.

To'g'ri ishlashni ta'minlash uchun hech qanday to'siq yo'qligiga ishonch hosil qilish uchun g'ildiraklar va yo'llarning eskirishini tekshiring.

Tekshirish tizimi va xavfsizlik moslamalarining to'g'ri ishlashiga ishonch hosil qilish uchun elektr tizimini tekshiring.

6.Kran g'ildiragi

1) G'ildiraklar, odatda, turli xil ish sharoitlarida kranning ishlash talablariga javob beradigan yaxshi yuk ko'tarish qobiliyati va aşınmaya bardoshli po'latdan yasalgan. G'ildirak profilining dizayni odatda konkav yoki tekis bo'lib, trekka mos keladi, barqaror aloqa yuzasini ta'minlaydi va ish paytida aşınma va shovqinni kamaytiradi.

2) Harakat paytida barqarorlik va xavfsizlikni ta'minlash uchun g'ildiraklar kranning og'irligi va yukini qo'llab-quvvatlash uchun javobgardir. Ish paytida uskunaning yo'ldan chetga chiqmasligini ta'minlash uchun kranni yo'lda muammosiz ishlashiga yo'naltiring. Yuqori sifatli g'ildiraklar ish paytida tebranishni samarali ravishda kamaytirishi va ishning silliqligi va qulayligini oshirishi mumkin.

3) G'ildiraklar kranni trekka tegib, yo'lda ishlash uchun qo'llab-quvvatlaydi. Dvigatel ishga tushganda, u trolleybus yoki avtomobilning harakatini boshqaradi va g'ildiraklar kranning bo'ylama harakatiga erishish uchun yo'lda aylanadi.

7.Kran kancasi

1) Kanca odatda og'ir yuklar ostida xavfsizlikni ta'minlash uchun yaxshi valentlik va aşınma qarshilikka ega yuqori quvvatli qotishma po'latdan yasalgan. Kanca, odatda, egilgan ilgak shaklida bo'lib, ikki shaklga bo'linadi: bitta ilgak va qo'sh kanca. Yagona ilgak engilroq yuklar uchun, ikki kanca esa og'irroq yuklar va yuqori barqarorlikni talab qiladigan operatsiyalar uchun ishlatiladi.

2) Kancaning asosiy vazifasi yukni tashish va to'xtatib turish va yukni kranning ko'tarish tizimiga o'tkazishdir. Har xil turdagi yuklarni ko'tarish va harakatini osonlashtirish uchun kanca turli xil yuk ko'tarish moslamalariga (zanjirlar, sim arqonlar, slinglar va boshqalar) ulanishi mumkin. Yaxshi dizayn va tuzilma ko'tarish jarayonida yukning xavfsizligini ta'minlashi va baxtsiz hodisalarning yuzaga kelishini kamaytirishi mumkin.

3) ilgak ko'taruvchi mexanizmga elektr ko'targichning sim arqon yoki zanjiri orqali ulanadi. Yuk ko'tarish tizimi ishga tushirilganda, kanca yukni ko'tarish va joylashtirishga erishish uchun elektr ko'targichning ko'tarilishi va tushishi bilan harakatlanadi.

Dvigatel

1) ishlash printsipi

Operator dvigatelni boshqaruv tizimi orqali ishga tushirganda, dvigatelning aylanishi reduktor orqali ko'tarish mexanizmiga yoki ish mexanizmiga uzatiladi. Dvigatelning aylanishi reduktorning tegishli momentni chiqarishiga olib keladi va shu bilan yukni ko'tarish va harakatini bajarish uchun kranning harakatini boshqaradi.

2) texnik xizmat ko'rsatish va tekshirish

Muntazam tekshirish: Dvigatelning normal ishlashini ta'minlash uchun uning ish holatini, shu jumladan rulmanlar, simlar va sovutish tizimlarini muntazam tekshirib turing.

Soqolga texnik xizmat ko'rsatish: Dvigatelning podshipniklari kabi harakatlanuvchi qismlar uchun eskirishni kamaytirish uchun ularni muntazam ravishda yog'lang.

Elektr tizimini tekshirish: Xavfsizlik va ishonchlilikni ta'minlash uchun dvigatelning elektr aloqasi va izolyatsiyasini muntazam tekshirib turing.

.

Ovozli va yorug'lik signalizatsiya tizimi va chegara tugmasi

Ovozli va yorug'lik signalizatsiya tizimi

1) Asosiy tuzilma

Ovoz va yorug'lik signalizatsiyasi: odatda karnay va miltillovchi chiroqdan iborat bo'lib, ular tovush va miltillovchi yorug'lik signallarini chiqarishi mumkin.

Boshqarish bloki: kranni boshqarish tizimiga ulangan, kranning ish holatini kuzatish va signalni ishga tushirish uchun ishlatiladi.

2) Funktsiya

Ogohlantirish effekti: Kranning ishlashi paytida ovozli va yorug'lik signalizatsiya tizimi operatorga va uning atrofidagi xodimlarga potentsial xavflarni eslatish uchun signal berishi mumkin.

Anormal ko'rsatkich: Kran ishlamay qolganda, haddan tashqari yuklangan yoki boshqa g'ayritabiiy sharoitlarda, ovozli va yorug'lik signalizatsiya tizimi avtomatik ravishda ishga tushadi va o'z vaqtida qarshi choralar ko'rilishini ta'minlash uchun signal beradi.

Cheklov kaliti

1) Asosiy tuzilma

Mexanik chegara kaliti: odatda kalit, bahor va hidoyat mexanizmidan iborat.

Elektr chegarasi kaliti: elektr printsiplari yordamida, ma'lum bir holatda o'rnatilgan, vosita va boshqaruv tizimiga ulangan.

2) Funktsiya

Lavozim chegarasi: kranning yo'ldan yoki ko'tarilish balandligidan oshib ketishi va uskunaning shikastlanishiga yo'l qo'ymaslik uchun ma'lum bir yo'nalishda harakatini cheklang.

Xavfsizlik himoyasi: o'rnatilgan eng yuqori yoki eng past pozitsiyaga erishilganda, cheklov kaliti davomiy ishlashni oldini olish uchun vosita quvvatini avtomatik ravishda uzib qo'yadi.

10. Xavfsizlik asboblari

1) Haddan tashqari yukdan himoya qilish moslamasi

Funktsiya: Ish paytida kranni haddan tashqari yuklanishiga yo'l qo'ymaslik va haddan tashqari yuk tufayli uskunaning shikastlanishi yoki baxtsiz hodisalardan qoching.

2) Limit kaliti

Funktsiya: Kranning yo'ldan yoki ko'tarilish balandligidan oshib ketishining oldini olish uchun uning harakat oralig'ini cheklang.

3) Favqulodda to'xtash tugmasi

Funktsiya: Operator va uning atrofidagi xodimlarning xavfsizligini ta'minlash uchun favqulodda vaziyatda kranning ishlashini tezda to'xtating.

4) Ovozli va yorug'lik signalizatsiya tizimi

Funktsiya: Operator va atrofdagi xodimlarga xavfsizlikka e'tibor berishni eslatish uchun kranning ishlashi paytida ovoz va yorug'lik signallarini yuboring.

5) Xavfsizlik blokirovkasi qurilmasi

Funktsiya: Operatorning xavfsizligini ta'minlash uchun uskunaning ish paytida tasodifiy ishga tushishiga yo'l qo'ymaslik.

6) Tormozlash moslamasi

Funktsiya: tasodifiy pasayishning oldini olish uchun kran yukni to'xtatilgan holatda barqaror ushlab turishiga ishonch hosil qiling.

7) To'qnashuvga qarshi qurilma

Funktsiya: Kranni harakat paytida boshqa jihozlar yoki to'siqlar bilan to'qnashib ketishining oldini oling.

8) Elektr himoyasi qurilmasi

Funktsiya: Elektr jihozlarini ortiqcha yuk, qisqa tutashuv va qizib ketish kabi nosozliklardan himoya qiling.

11. Boshqarish rejimi

1) Qo'lda boshqarish: Operatsion paneli yoki joystik orqali kranning turli harakat mexanizmlarini bevosita boshqaring. Oddiy, intuitiv va ishlatish oson. Kichik yoki qisqa muddatli operatsiyalar uchun javob beradi. Operator uskunaga yaqin bo'lishi kerak, bu esa muayyan xavfsizlik xavflarini keltirib chiqaradi.

2) Masofadan boshqarish pulti: Operatorga xavfsiz masofada ishlashga imkon beruvchi kranning ishlashini boshqarish uchun simsiz masofadan boshqarish pultidan foydalaning. Operatsion moslashuvchanligini oshiradi va operator va uskuna o'rtasidagi to'g'ridan-to'g'ri aloqani kamaytiradi. Ish samaradorligi va xavfsizligini oshirishga yordam beradi. Masofadan boshqarish pulti odatda ishga tushirish va to'xtatish, yugurish yo'nalishi va tezlikni sozlash kabi funktsiyalarga ega.

3) Avtomatik boshqaruv: Dasturni boshqarish tizimi orqali kranning avtomatlashtirilgan ishlashi juda takrorlanadigan operatsiyalar uchun javob beradi. Operatsion samaradorligini oshiradi va inson xatolarini kamaytiradi. Aqlli boshqaruvga erishish uchun boshqa uskunalar bilan bog'lanishi mumkin. Odatda yuqori boshlang'ich investitsiyalar va texnik xizmat ko'rsatish xarajatlarini talab qiladi.

4) Chastotani konvertatsiya qilish nazorati: Dvigatelning tezligi va momenti kranni aniq boshqarishga erishish uchun chastota konvertori tomonidan o'rnatiladi. Bu silliq tezlashtirish va sekinlashuvga erishish, ta'sirni kamaytirish va uskunaning ishlash muddatini oshirishi mumkin. Yuk ko'tarish tezligi va aniqligi uchun yuqori talablarga ega bo'lgan holatlar uchun javob beradi. Energiyani tejash va energiya sarfini kamaytirishga yordam beradi.

5) PLC nazorati: Dasturlashtiriladigan mantiqiy boshqaruvchi (PLC) murakkab ish talablariga mos keladigan kranni aqlli boshqarish uchun ishlatiladi. Bu tizimning ishonchliligi va moslashuvchanligini oshiradi va dasturni o'zgartirish va yangilashni osonlashtiradi. U texnik xizmat ko'rsatish uchun qulay bo'lgan xato diagnostikasi va monitoringini amalga oshirishi mumkin. U yanada murakkab avtomatlashtirish funktsiyalariga erishish uchun bir nechta sensorlar va aktuatorlarning integratsiyasini qo'llab-quvvatlaydi.

6) Inson-mashina interfeysi (HMI) boshqaruvi: Inson-mashina interfeysi qurilmasi orqali operator kranning ish holatini intuitiv ravishda kuzatishi va nazorat qilishi mumkin. Operator tomonidan oson tushunish va foydalanish uchun grafik interfeysni taqdim eting. Xavfsizlik va samaradorlikni oshirish uchun asbob-uskunalar holati va ish ma'lumotlarini real vaqtda ko'rsatish.

12. Eskiz



Asosiy texnik





1) Oddiy dizayn: Bir nurli portalli kranning tuzilishi nisbatan sodda bo'lib, ishlab chiqarish va o'rnatish oson bo'lgan asosiy nur, oxirgi nur, ko'tarish mexanizmi va ishlash mexanizmidan iborat.

2) Kichik maydon: ixcham dizayni tufayli u kamroq joy egallaydi va kichik ish maydonida foydalanish uchun javob beradi.

3) Yuqori iqtisodiy samaradorlik: Ikki nurli kranlar bilan solishtirganda, bitta nurli portal kranlar ishlab chiqarish va texnik xizmat ko'rsatish xarajatlarini kamaytiradi va kichik va o'rta korxonalar tomonidan foydalanish uchun javob beradi.

4) Oson parvarishlash: Oddiy tuzilma kundalik parvarishlash va parvarish qilishni osonlashtiradi, texnik xizmat ko'rsatish xarajatlarini kamaytiradi.

5) Kuchli moslashuvchanlik: u turli xil muhitlarga, shu jumladan ichki va tashqi makonga mos keladi va turli xil ish sharoitlarida moslashuvchan foydalanish mumkin. Yuk ko'tarishning har xil turlariga moslashish uchun har xil turdagi slinglar (zanjirlar, slinglar va boshqalar kabi) bilan ishlatilishi mumkin.

6) Tez ishlash: Yuk ko'tarish tezligi tez va javob sezgir, bu yuklarni yuklash va tushirish va tashish samaradorligini oshiradi. Turli xil operatsion talablarni qondirish uchun qo'lda, masofadan boshqarish yoki avtomatik boshqaruv kabi turli usullar bilan boshqarilishi mumkin.

7) Yaxshi barqarorlik: Asosiy nur va shassi ish paytida uskunaning barqarorligini yaxshilash uchun oqilona mo'ljallangan.

8) Energiyani tejash va atrof-muhitni muhofaza qilish: Yuqori samarali motorlar va chastota konvertatsiyasini boshqarish tizimlaridan foydalanish energiya sarfini samarali ravishda kamaytirishi va atrof-muhitni muhofaza qilishning zamonaviy talablariga javob berishi mumkin. Nisbatan past ish shovqini ish muhitini yaxshilashga yordam beradi.

9) Yuqori moslashuvchanlik: Oddiy tuzilishi tufayli, bitta nurli portal krani loyiha ehtiyojlaridagi o'zgarishlarga moslashish uchun nisbatan osonlik bilan qismlarga ajratilishi va boshqa joyga ko'chirilishi mumkin.





1) Yuk tashish: Omborlarda, logistika markazlarida va boshqa joylarda moddiy aylanma samaradorligini oshirish uchun turli xil tovarlarni tashish va yig'ish uchun ishlatiladi. Portlar va konteyner terminallarida konteynerlarni yuklash va tushirish va tashish uchun bitta nurli portal kranlardan foydalanish mumkin.

2) Ishlab chiqarish: ishlab chiqarish liniyalarida ishlab chiqarish samaradorligini oshirish uchun xom ashyoni qayta ishlash va tayyor mahsulotlarni yig'ish uchun bitta nurli portal kranlardan foydalanish mumkin. Mashina ishlab chiqarish sanoatida ishlov berish va yig'ishni osonlashtirish uchun og'ir uskunalar yoki komponentlarni ko'tarish va uzatish uchun ishlatiladi.

3) Qurilish maydonchalari: Qurilish maydonchalarida beton va po'lat kabi qurilish materiallarini ko'tarish va tashish uchun bitta nurli portal kranlardan foydalanish mumkin. Qurilish ishchilarini zarur moddiy yordam bilan ta'minlaydigan yuqori balandlikdagi operatsiyalar uchun javob beradi.

5) Temir yo'llar va avtomobil yo'llari: Temir yo'llar va avtomobil yo'llarini ta'mirlash va ta'mirlashda og'ir uskunalar yoki materiallarni ko'tarish va ko'chirish uchun ishlatiladi. Temir yo'l strelkalari, yo'llar va boshqa ob'ektlarni o'rnatish va saqlash uchun ishlatiladi.

6) Metallurgiya sanoati: po'lat tegirmonlari va alyuminiy eritish kabi metallurgiya sanoatida o'choq zaryadlari va quymalarni qayta ishlash va qayta ishlash uchun bir nurli portal kranlar qo'llaniladi. Ishlab chiqarish samaradorligini oshirish uchun xom ashyo va tayyor mahsulotlarni yuklash va tashish uchun ishlatiladi.

7) Kemasozlik sanoati: kemasozlik zavodlarida ish samaradorligi va xavfsizligini oshirish uchun kema qismlarini ko'tarish va yig'ish uchun ishlatiladi. U kemani ta'mirlash va kapital ta'mirlash, og'ir uskunalar va materiallarni tashish uchun ishlatilishi mumkin.

8) Energetika sanoati: Elektr stantsiyalari, podstansiyalar va boshqa ob'ektlarda u og'ir quvvat uskunalarini o'rnatish va texnik xizmat ko'rsatish uchun ishlatiladi. Elektr liniyalarini ta'mirlash va ta'mirlashda u tegishli uskunalar va materiallarni ko'tarish uchun ishlatiladi.

9) Boshqa sohalar: Mebel ishlab chiqarish korxonalarida u xom ashyoni qayta ishlash va tayyor mahsulotlarni yuklash uchun ishlatiladi. Oziq-ovqat sanoatida xom ashyoni tashish va tayyor mahsulotlarni etkazib berish uchun bitta nurli portal kranlardan foydalanish mumkin.

Bir nurli portal kranlar moslashuvchanligi va samaradorligi bilan turli sohalar va dastur stsenariylari uchun javob beradi. Ombor va logistikadan sanoat ishlab chiqarishiga, qurilish va quvvatga qadar, bir nurli portal kranlari ish samaradorligi va xavfsizligini oshirishda muhim rol o'ynaydi.





1) Dizayn bosqichi: mijozning ehtiyojlari va foydalanish muhitiga ko'ra, kranning dizayn talablari, jumladan, ko'tarish qobiliyati, ish muhiti, masofa va ko'tarish balandligi tahlil qilinadi. Muhandislar kranning strukturasini ehtiyojlarga qarab loyihalashtiradilar va asosiy nurning, oxirgi nurning, ko'tarish mexanizmining va ish mexanizmining materiallari va xususiyatlarini aniqlaydilar. Elektr boshqaruv tizimini loyihalash, shu jumladan boshqaruv rejimi, sensorlar, chegara kalitlari va boshqalar kabi elektr komponentlarining konfiguratsiyasi.

2) Materiallarni xarid qilish: Dizayn talablariga muvofiq po'lat, alyuminiy qotishmasi, mexanik qismlar va boshqalar kabi mos materiallarni tanlang. Material etkazib beruvchilarni ular taqdim etayotgan materiallar standartlar va sifat talablariga javob berishini tekshirish. Talab bo'yicha kerakli materiallarni sotib oling va qabul qiling.

3) Qayta ishlash va ishlab chiqarish: Dizayn chizmalariga ko'ra, asosiy nur va oxirgi nur kesish, payvandlash va sirtni qayta ishlash orqali qayta ishlanadi. Dvigatellar, reduktorlar, ilgaklar va boshqalar kabi asosiy komponentlarni ularning ishlashi dizayn talablariga javob berishini ta'minlash uchun qayta ishlang. Dizayn chizmalariga muvofiq elektr komponentlarini, shu jumladan boshqaruv panellari, ulash qutilari va kabellarni va boshqalarni tayyorlang.

4) Yig'ish bosqichi: Qayta ishlangan komponentlarni dastlabki yig'ish, shu jumladan asosiy nurni, oxirgi nurni, ko'tarish mexanizmini va ishlash mexanizmini birlashtirish. Elektr komponentlarini va boshqaruv tizimini joyiga o'rnating, turli elektr komponentlarini ulang va kontaktlarning zanglashiga olib, xavfsiz va ishonchli ekanligiga ishonch hosil qiling. Barcha komponentlarning to'g'ri o'rnatilishi va ulanganligiga ishonch hosil qilish uchun yig'ilgan kranni dastlabki tekshirishni o'tkazing.

5) Nosozliklarni tuzatish va sinovdan o'tkazish: ko'tarish, ko'chirish va cheklash kabi barcha funktsiyalar normal bo'lishini ta'minlash uchun elektr boshqaruv tizimini disk raskadrovka qiling. Nominal yuk ostida barqaror ishlashini ta'minlash uchun kranning yuk ko'tarish qobiliyatini va ish faoliyatini tekshirish uchun yuk sinovlarini o'tkazing. Haddan tashqari yukdan himoya qilish, chegara kalitlari va favqulodda to'xtash kalitlari kabi turli xil xavfsizlik qurilmalarining samaradorligini tekshiring.

6) Qabul qilish: kranning ishlashi va xavfsizligi shartnoma talablariga javob berishini tasdiqlash uchun mijozlarni joyida qabul qilishni taklif qiling. Muammolar aniqlansa, uskunaning eng yaxshi holatda bo'lishini ta'minlash uchun o'z vaqtida tuzatish va sozlashlarni amalga oshiring.

7) Yetkazib berish va o'qitish: Mijozlarga malakali bitta nurli portal kranlarni etkazib bering va o'rnatish va ishga tushirishda yordam bering. Operatorlarni uskunaning ishlash tartib-qoidalari va xavfsizlik choralari bilan tanishishlariga o'rgatish.

8) Sotishdan keyingi xizmat ko'rsatish: Uskunalarga kafolat va texnik xizmat ko'rsatish va uskunalarni muntazam tekshirish va texnik xizmat ko'rsatish. Mijozlarning fikr-mulohazalarini to'plang, uskunaning ishlashidagi muammolarni o'z vaqtida hal qiling va mahsulot sifatini doimiy ravishda yaxshilang.

Bir nurli portal kranlarni ishlab chiqarish bosqichlari dizayn, materiallarni xarid qilish, qayta ishlash va ishlab chiqarishdan yig'ish, ishga tushirish va yetkazib berishgacha bo'lgan bir nechta aloqalarni qamrab oladi. Qattiq ishlab chiqarish jarayoni va sifat nazorati orqali yakuniy mahsulotning ishlashi, xavfsizligi va ishonchliligi ta'minlanishi mumkin.
