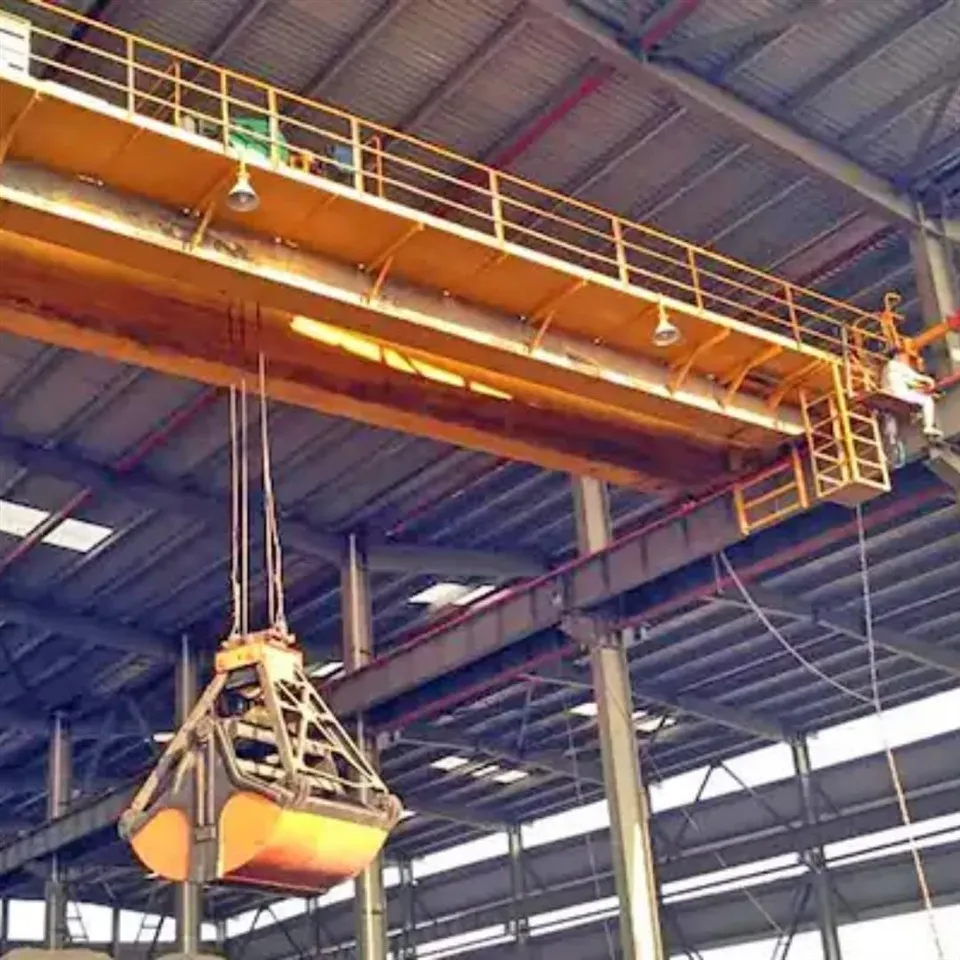

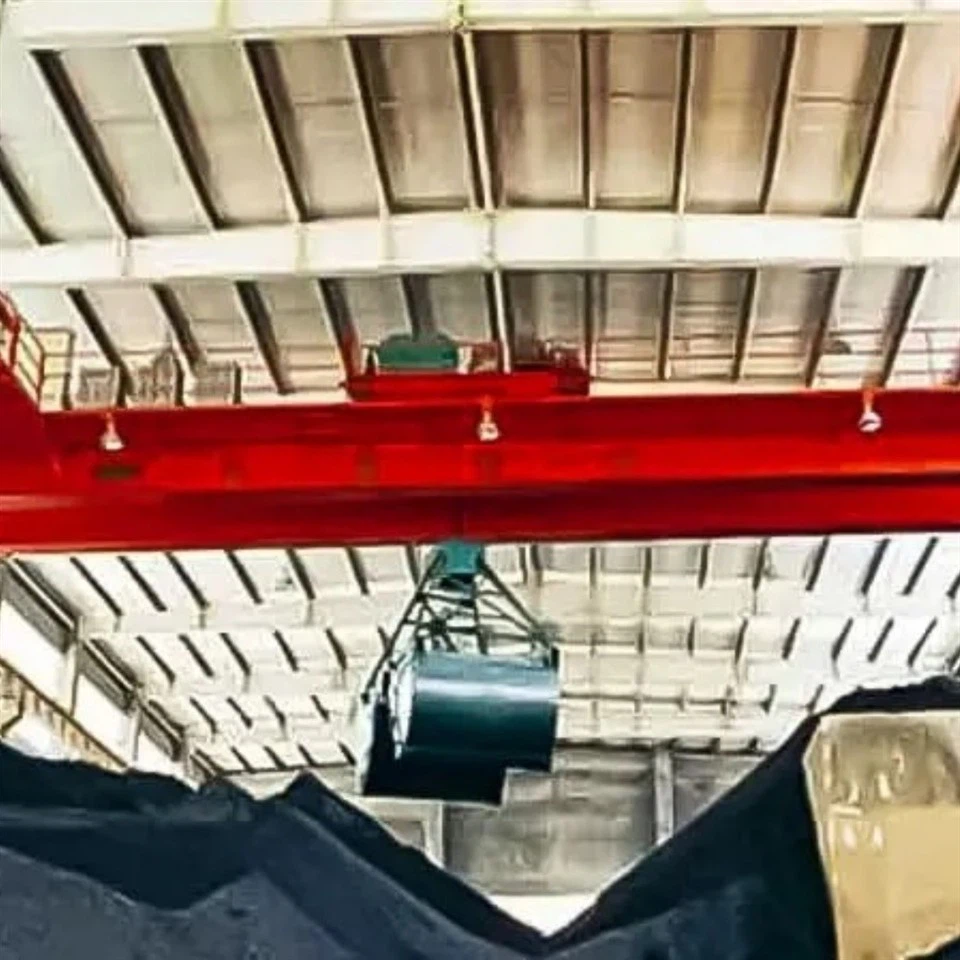

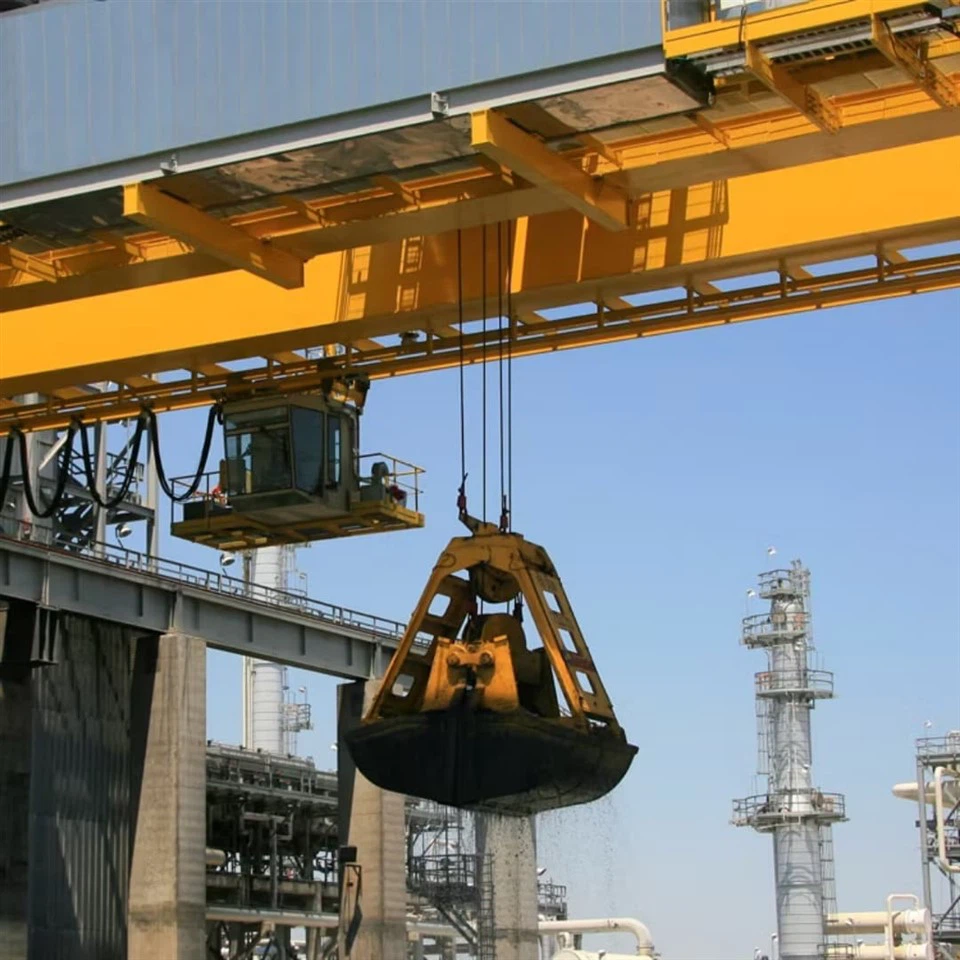

Classhell paqiri





Classshell paqiri - bu qurilish, kon etishtirish va kemasozlik kabi sohalarda keng qo'llaniladigan yuqori samarali va ko'p qirrali ko'tarish uskunalari. Ushbu turdagi kran, qum, shag'al, ko'mir va metall kabi turli xil materiallarni, masalan turli xil materiallarni boshqarish imkonini beradigan klasshell paqir birikmasi bilan jihozlangan.

Camshell paqirning asosiy afzalliklaridan biri bu materiallarni tez va samarali olib chiqish va chiqarish qobiliyati. Bu, ayniqsa, kema yoki yuk mashinalari yoki yuk mashinalarini yuklash va tushirish kabi mohiyat bo'lgan vaziyatlarda ayniqsa foydali. Bundan tashqari, Camshell Paqir birikmalari, materiallarning aniq va aniq joylashtirishiga imkon beradigan kran kabinasidan osongina boshqarilishi mumkin.

Klitshell paqirining yana bir muhim xususiyati - bu uning chidamliligi va ishonchliligi. Ushbu kranlar og'ir sanoat sharoitlariga qodir bo'lgan og'ir ish sharoitlariga va og'ir ish sharoitlariga bardosh berish uchun mo'ljallangan. To'g'ri texnik xizmat ko'rsatish va parvarish qilish bilan, klitsshell paqiri ortiqcha kranda ishonchli xizmatni taqdim etishi mumkin.

Xulosa qilib aytganda, klassshell paqiri ortiqcha kran bu materiallarga samarali ishlov berishni talab qiladigan tarmoqlar uchun qimmatli va muhim vositadir. Uning ko'p qirrali, samaradorligi va ishonchlilik, bu ko'plab korxonalar uchun afzal ko'rgan tanlov qiladi. Bugungi kunda klassshell paqiriga sarmoya kiriting va yuqori sifatli ko'tarish uskunalarining foydasini boshdan kechiring.



Kafolat: 1 yil

Og'irligi (kg): 1000 kg

Xususiyat: ko'prik kranlari

Ahvoli: yangi

Baholash lahzasi: 100cn

Maks. Yuk ko'tarish: 32T

Span: 3-28 m m

Nazorat usuli: masofadan boshqarish yoki kabinani boshqarish

Ishning burch: a 3- a8

Rang: sariq .Red. To'q sariq yoki moslashtirilgan

Yuk ko'tarish mexanizmi: Elektr cho'qqi





Asosiy girter

Klitshell paqirining asosiy gireli - bu kranning ko'tarilishi va yuk ko'tarish qobiliyatini bevosita qo'llab-quvvatlaydigan muhim tarkibiy qismdir. Ushbu turdagi asosiy girterning xususiyatlari Qum, shag'al yoki ko'mir kabi omt-materiallarni qo'llash uchun odatda ishlatiladigan klaspell paqiri bilan ishlaydigan stresslar va ish talablarini bajarish uchun mo'ljallangan. Bu erda asosiy xususiyatlar mavjud:

1. Strukturaviy dizayn:

Box nuri yoki i-nur tuzilishi:Asosiy girter odatda og'ir vazifalar yoki engil to'lovlar uchun i-nur tuzilishi uchun quti nuri sifatida yaratilgan. Box Girde yuqori burchakli va katta va oldindan aytib bo'lmaydigan yuklarni, masalan, klashell paqirini ishlatishda katta va oldindan aytib bo'lmaydigan yuklarni hal qilish uchun juda mos keladi.

Payvandlash qurilishi:Girder ko'pincha kuchli tuzilishni shakllantirish, kuch va chidamlilikni yaxshilash uchun birgalikda plitalar bilan birga payvandlangan plitalardan tayyorlanadi. Payvandlash sifati girduna yuqori stresslarga olib kelmaslikka ishonch hosil qilish uchun juda muhimdir.

2. Kuch va yuk taqsimoti:

Girder Clamshell paqirini qo'llab-quvvatlash uchun ishlab chiqilgan bo'lib, ular operatsiya davomida sezilarli darajada farq qiladi (masalan, chelak to'ldirilgan yoki bo'shatilganda). Tarkibi zarba yuklarini yutish va haddan tashqari kiyish yoki muvaffaqiyatsizlikka yo'l qo'ymaslik uchun kuchlarni bir tekis jalb qilishlari kerak.

Yuqori yuklash hajmi:Girder Clamshell paqirining og'irligini va ko'tarilgan materialning og'irligini qo'llab-quvvatlash uchun yuk ko'tarish qobiliyatiga ega bo'lishi kerak. Shuning uchun yuqori sifatli po'lat odatda ishlatiladi va girtrning o'lchamlari kutilgan yuk oralig'iga qarab optimallashtiriladi.

3. Torsiyaga qarshilik:

Klitshell paqiri bir qator harakatlar (ko'tarish, tushirish, egilish va boshqalar), asosiy girde burilishga qarshi turishi kerak. Box Girderning tuzilishi bu erda ustunlik qiladi, chunki u i-nur tuzilishiga nisbatan burishuvchi kuchlarga nisbatan yanada qarshilik ko'rsatadi.

4. Uzoq qor va barqarorlik:

Kattaroq kranlar katta kranlar uchun asosiy girter barqaror bo'lishi va yuk ostida har qanday o'chirishni minimallashtirish uchun mo'ljallangan. Dizayn, shuningdek, kran, balandligi balandligi va maqbul ishlashini ta'minlash uchun katta o'lchamlar kabi omillarni hisobga oladi.

5. Qattiqlik va texnik xizmat:

Korroziya qarshiligi:Kranning ish muhitiga (masalan, dengiz yoki sanoat sozlamalariga qarab) asosiy girter elementlardan himoya qilish uchun qo'shimcha korroziyalarga chidamli paltolarga ega bo'lishi mumkin.

Tekshirish va parvarish qilish qulayligi:Girderning dizayni ko'pincha kirish punktlari yoki tekshiruv joylarini o'z ichiga oladi, platni va bo'g'imlarni osonlikcha tekshirish va uzoq muddatli tarkibiy yaxlitlikni ta'minlash uchun uzoq muddatli strukturaviy yaxlitlikni ta'minlash.

6. Og'irlik masalalari:

Garchi kuch asosiy ko'rib chiqilayotgan bo'lsa-da, asosiy girterning og'irligi kranning umumiy ishlashiga ta'sir qilishi mumkin bo'lgan ortiqcha miqdordagi ortiqcha miqdordagi ortiqcha miqdordagi ortiqcha miqdordagi ortiqcha miqdordagi ortiqcha miqdordagi ortiqcha miqdordagi ortiqcha miqdordagi ortiqcha miqdordagi ortiqcha ortiqcha miqdorini oldini olish uchun optimallashtirilishi kerak. Engil va kuchli materiallar ko'pincha kuch va samaradorlik o'rtasidagi muvozanatni buzish uchun tanlanadi.

7. Boshqa komponentlar bilan integratsiya:

Asosiy girder trolley, ko'taruvchi va rels kabi boshqa asosiy komponentlar bilan birlashishga mo'ljallangan. Girtrni girderning ushbu tarkibiy qismlar uchun barqaror va qattiq bazani ta'minlashga alohida e'tibor qaratilmoqda, ular klasshell paqirining harakatlari bilan muvofiqlashtirishda ishlashi kerak.

8. Payvandlash va uydirish texnologiyasi:

Avtomatik payvandlash jarayoni:Zamonaviy kranlar ilg'or avtomatlashtirilgan payvandlash texnologiyalaridan foydalanadilar, bu aniq va izchil payvandlashning sifatini ta'minlaydi, bu kranning xavfsizligi va uzoq umr ko'rishlari uchun juda muhimdir.

Sifatni boshqarish:Og'ir ahamiyatga ega kranlar bilan bo'lgani kabi asosiy girtrning uydirish jarayonida payvandlangan bo'g'inlar va umumiy tuzilmalarning zaruriy quvvat standartlariga javob berishini ta'minlash uchun asosiy girtredning uydirma jarayonida qo'llanadi.

Xulosa qilib aytganda, klasshell paqirning asosiy girteri - bu burish va egilish stresslariga qarshi turish paytida katta va turli xil yuklarni qo'llab-quvvatlaydigan yuqori muhandis tarkibiy qismidir. Uning dizayni kuchli, barqarorlik va chidamlilikni, kambag'al materiallarni ko'tarish talablarini CLAMSPell paqiri bilan bajarishi mumkinligini ta'minlaydi.





BuYuk ko'tarish tizimiKlitshell paqiridan ko'mir, shag'al, qum yoki hatto parchalarni olish, olib tashlash va bo'shatish uchun ishlatiladigan klasshell paqirini hal qilish uchun aniq ishlab chiqilgan. Yuk ko'tarish tizimi, chelakning ishlashi tufayli dinamik yuklarni qo'llab-quvvatlashga qodir bo'lishi kerak. Mana, ko'tarish tizimining asosiy tarkibiy qismlari va xususiyatlari klasshell paqirida qo'shimcha ma'lumot:

1. Yuk ko'tarish mexanizmi:

Yuk ko'tarish mexanizmi - bu ko'tarish tizimining yadrosi bo'lib, klasshell paqirini ko'tarish va tushirish uchun javobgardir. Bu odatda quyidagilardan iborat:

Hoist baraban:Yigit arqonini yoki kabelini shamollaydigan katta baraban. Yuk ko'tarilish baraban elektr dvigatelidan quvvatlanadi, bu ko'pincha optimal ko'tarish tezligi va kuchini ta'minlash uchun mo'ljallangan.

Simli arqoni yoki po'lat kabel:Arqon yoki kabel chelakning ko'tarish nuqtalari (odatda ilgaklar yoki ko'zlar) orqali klasshell paqiriga biriktirilgan va yuk barabaniga yaralangan. Arqon og'ir yoki katta miqdordagi materiallarni ko'tarishda bo'lgan katta kuchlarga bardoshli bo'lgan kuchli kuchlanish po'latidan qilingan.

Motor va vites qutisi:Yuk ko'taruvchi vosita ko'tarish uchun zarur bo'lgan kuchni beradi. Bu odatda ko'tarish tezligini va momentni o'zgartirish, ko'tarish paytida aniq boshqarishni ta'minlaydi.

2. Trolley tizimi:

ButrolleyYuk mexanizmini qo'llab-quvvatlaydigan girer bo'ylab harakat qiladi. U g'ildiraklar to'plamiga o'rnatiladi va gorizontal ravishda kranning tebranishi uchun mo'ljallangan bo'lib, Clamshell paqiriga yuk ko'tarib, ish maydoniga ko'chib o'tishga imkon beradi.

Elektr motor:Trolleyet elektr motor tomonidan quvvatlanadi, bu trolleyaning reliklari bo'ylab harakatlanishini olib boradi. Bu paqirni olib ketish uchun paqirning aniq joylashishi mumkin.

Reklamalar:Trolley Cranning asosiy girtriga yopishtirilgan va ko'taruvchi mexanizm uchun barqaror va barqaror harakatlarni ta'minlaydi.

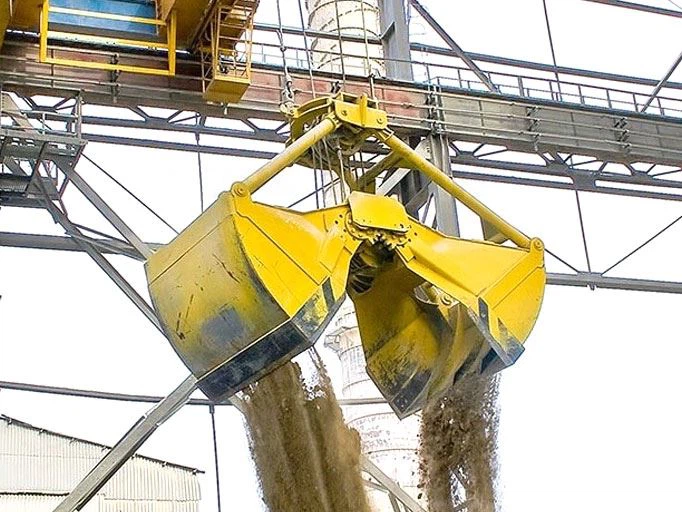

3. Classhell Paqirni boshqarish:

Klitspell paqirining ishlashi a orqali boshqariladichelak ochish va yopilish mexanizmi:

Paqirni ko'tarish mexanizmi:Klitshell paqiri qaychiga o'xshash harakatni ochadigan va yopadigan ikkita jag' (yoki yarmi) mavjud. Ushbu jag'lar motorlar yoki gidravlik tsilindrlar tomonidan quvvatlanadigan gidravlik yoki mexanik aloqalarning kombinatsiyasi bilan boshqariladi.

Gidravlik silindrlar (yoki mexanik aktuator):Paqirni ochish va yopishni boshqarishning eng keng tarqalgan mexanizmi gidravlik. Gidravlik silindrlar jag'ni ochish va yopish uchun ishlatiladi, nisbatan siqilish maydoni bo'yicha yuqori kuch bilan ta'minlanadi. Ushbu silindrlar ko'pincha gidravlik suyuqlikning bosimi va oqimini boshqaradigan gidravlik elektr bloki tomonidan boshqariladi.

Ochilish va yopish Boshqarish:Qisqichbaqasimon paqirni bog'lab yoki bo'sh material bo'lsa, operatorning zimmasiga yoki elektron boshqaruv dastgohi yordamida chelakning jag'larini nazorat qiladi.

4. Tormoz tizimi:

Yuk ko'tarish tizimi pulni ma'lum bir balandlikda yoki pozitsiyani olish uchun ishonchli tormoz tizimi bilan jihozlangan bo'lishi kerak, masalan yuklash paytida yoki chelak harakatlanayotganda to'xtatilganda. Tormozlash tizimi odatda quyidagilardan iborat:

Mexanik yoki elektromagnit tormozlar:Ushbu tormozlar paqirni bexavotirlikdan tushishiga to'sqinlik qiladigan yuk barabasini ushlab turish uchun mo'ljallangan.

Muvaffaqiyatsiz xavfsiz xususiyatlar:Trenoz tizimi ko'pincha elektr uzilishida yoki boshqa nosoz boshqa nosozlikni to'xtatib turish uchun yukni xavfsiz ravishda to'xtatib turishini ta'minlash uchun muvaffaqiyatsiz xavfsiz xususiyatlarni o'z ichiga oladi.

5. Xavfsizlik xususiyatlari:

Yuk cheklovlari:Yuk ko'tarish tizimi yuk ko'tarish hajmini oshirish, ish paytida xavfsizlikni ta'minlaydigan kranni oldini olish uchun yuk cheklovlari yoki ortiqcha yukni himoya qilish tizimlarini o'z ichiga oladi.

Arking arqonni aniqlash:Yozuvchi arqon sust yoki barabandan chiqarib yuborilgan bo'lsa, tizimlar mavjudligini aniqlash uchun tizimlar mavjud. Bu avtomatik o'chirish yoki operatorga ogohlantirishni yo'naltirishi mumkin.

Favqulodda to'xtatish va cheklovlar:Shoshilinch to'xtatish tugmachalari va cheklovlar har qanday ishlamay qolish yoki g'ayritabiiy ishlashda to'xtatish uchun cheklovlar o'rnatildi. Ushbu xavfsizlik xususiyatlari avariyalar xavfini kamaytiradigan trolley yoki ko'tarishni oldini oladi.

Antewe tizimlari:O'tayotganda chelakning faol harakatini oldini olish uchun, qarshi texnologiyani ko'tarish tizimiga birlashtirish mumkin. Bu uzoq masofalarga olib keladigan materiallarni ko'tarishda, ayniqsa, materiallarni ko'tarishda va tashishda operatsiyani ta'minlaydi.

6. Yuk ko'tarish tezligi va aniqligi:

O'zgaruvchan tezlikni boshqarish:Camshell paqirining xavfsiz va aniq harakatlanishini ta'minlash uchun ko'plab ko'tarish tizimlari o'zgaruvchan tezlikdagi drayverlar bilan jihozlangan, bu esa operatorga ko'tarilish va tushirish tezligini o'zgartirishga imkon beradi, ayniqsa puli yoki tushirish materialini o'zgartirishga imkon beradi.

Aniq nazorat:Tizim chelakning pozitsiyasini, ayniqsa, to'kilishdan saqlanishiga yo'l qo'ymaslik uchun ehtiyotkorlik bilan boshqarilishi kerak bo'lgan ommaviy materiallar bilan ishlashda davom etishi kerak.

7. Elektr ta'minoti va tarqatish:

Elektr motor yoki gidravlik kuch:Ko'pgina asosiy kranlar elektr motorlar tomonidan quvvatlanadi, ammo ba'zilari gidrotexik tizimlardan, ayniqsa yuqori quvvat yoki aniqroq nazoratni talab qiladigan talabnomalarda foydalanishlari mumkin. Gidrotexnik tizimlar ko'pincha klanshell paqirini ochish \/ yopilish mexanizmini boshqarish uchun ishlatiladi, elektr motorlari yuk mashinasi va trolleyli harakatlar bilan shug'ullanadilar.

8. Nazorat tizimi:

Butun ko'tarish tizimi a orqali boshqariladiKranni boshqarish paneliyokimasofadan boshqarish, operatorga:

Chelakni ko'taring va tushiring:Operator yuk ko'tarish tezligini, shuningdek, Clamshell paqirini boshqarishi mumkin.

Paqirning jag'larini boshqaring:Operator paqirning ochilishi va yopilishini sozlashi mumkin, bu materiallar ishlov beriladi.

Monitor tizimining salomatligi:Zamonaviy boshqaruv tizimlari tizim faoliyatini optimal ravishda saqlash uchun diagnostika, ma'lumotlarni yuklash va xavfsizlik ogohlantirishlarini ta'minlaydi.



Oxirgi tashabbuslar

Buoxirgi tashabbuslarKlitshell paqirining ustki kranlari uning temir yo'l tizimi bo'ylab gorizontal ravishda harakat qilish uchun kranga imkon beradigan zarur qismdir. Ushbu aravachalar panohlar, drayver mexanizmlari, motorlar va tormozlar, ular ish paytida kranni qo'llab-quvvatlash va barqarorlashtirish uchun javobgardirlar. Asosiy dizayn dolzarb masalalari yuklarni yuklash, barqarorlikni, mustahkamlik va ortiqcha yukni himoya qilish va anti-g'ayritabiiy tizimlar kabi xavfsizlik xususiyatlarini birlashtirishni o'z ichiga oladi. Tugatish vagonlari kranni yuklash hajmi yoki ishlash muhitidan qat'i nazar, klanshell paqirini xavfsiz va samarali ravishda harakatlantirishi mumkinligini ta'minlash uchun ishlab chiqilgan.

Sayohat mexanizmi kran

1) kran motor: kran kran motor - bu ishlaydigan mexanizm kranining asosiy manbaidir. Kran kran va kranning tezligini boshqarish, trolley dvigatelining boshlanishi va to'xtash va tezligini boshqarish orqali erishiladi. Kran kran motor odatda tormoz apparati bilan jihozlanganda, to'xtash va to'xtashning oldini olish uchun tormoz asbobi bilan jihozlangan.

2) Reducer: Motorning chiqish tezligi yuqori bo'lganligi sababli, to'g'ridan-to'g'ri g'ildirakda harakatlanish tezligi juda tez va nazoratsiz bo'lishga olib keladi. Shuning uchun, qizilotchi motorning yuqori tezligini kamaytirishni kamaytirish va bir vaqtning o'zida chiqish momentini bir vaqtning o'zida ko'paytirish uchun ishlatiladi. Boshlang'ich va to'xtatish paytida kranning uzluksiz ishlashini ta'minlash uchun, qizillagich odatda ko'p bosqichli bo'lishga mo'ljallangan.

3) Transmissiya mexanizmi: Birgalikda motorning kuchini uzatish uchun motorni va qizilchani bog'laydi. Umumlash, shuningdek, ma'lum tebranishlarni va motor va qizilchani himoya qilishi mumkin. Quvvat Trolleyning muammosiz sayohat qilishini va etarli harakatlantiruvchi kuchga ega bo'lishini ta'minlash uchun kuch uzatish varaqasi orqali kuch uzatish g'ildiragi tizimiga uzatiladi.

4) Nizom tizimi: trolleyada ishlaydigan mexanizm odatda haydash g'ildiragidan va passiv g'ildirakdan iborat. Haydash g'ildiragi trolleyni motor va uzatish tizimi orqali sayohat qilish uchun harakat qiladi, passiv g'ildirak trolleyni muammosiz ishlash uchun ishlatiladi. Odatda g'ildiraklar og'ir yuk ostida deformatsiya qilinmasligini ta'minlash uchun yuqori quvvatli po'latdan yasalgan. Yo'l sig'imi yuqori darajada ta'sir ko'rsatadigan diametri, material va tarkibiy dizayni to'g'ridan-to'g'ri ta'sir qiladi va yuk mashinasining silliqligini oshiradi.

5.troley sayohat mexanizmi

1) Motor drayveri: Operator Trolley dvigatelini boshqarish tizimi orqali boshlaydi. Motor trolleyning ishlaydigan mexanizmining kuch manbaidir va trolleyning harakatlanishini elektr energiyasi orqali olib boradi. Motofoning tezligi turli piyodalarga erishish uchun chastota konvertori yoki tezlikni tartibga solish moslamasi tomonidan sozlanishi mumkin.

2) Reduster konversiya kuchi: motorning yuqori tezligi qizil rangli, yuqori tutqich chiqishi bilan qayta ishlanadi. Reductor odatda trolleyning uzluksiz ishlashini ta'minlash uchun odatda ko'p bosqichli. Reduster dvigatelning quvvatli momkasini kuchaytiradi va trolleyaning harakatlanishida ishqalanish va yukni engish uchun etarli kuchni beradi.

3) Transmissiya tizimi: ulash motorni qizil va translyatsiya miliga uzatadi. Urish milni ozgina masofaviy maslatifisni qoplashi va tebranishni kamaytirishi mumkin. Elektr uzatish varaqasi qizilchaning chiqish quvvatini Trolleyning g'ildirak tizimiga uzatadi.

4) Nizom tizimi: haydovchilik g'ildiragi - Trolleyning asosiy elektr g'ildiragi, bu to'g'ridan-to'g'ri translyatsiya tizimi orqali ko'prikda harakatlanish uchun trolleyni haydash uchun avtomatlik tizimi orqali boshqariladi. Passiv g'ildirak trolleyni qo'llab-quvvatlash uchun ishlatiladi va trolleyning barqarorligini ta'minlash uchun harakat yo'nalishini yo'naltiradi. Passiv g'ildirak energiya bermaydi, faqat faqat olib yuradi va qo'llaniladi.

5) Trek operatsiyalari: Trolley ko'prikda yo'llarda ishlaydi. Treklar odatda trolleyaning silliq harakatlanishini ta'minlash uchun ko'prikning pastki yoki tomoniga o'rnatiladi. Treklar Trolleyni cho'ktirish yoki buzilishining oldini olish uchun to'g'ri va darajani saqlash kerak. G'ildiraklar va treklar orasiga aylanib yurish bor va trolleyaning harakati bu ishqalanishni engishga bog'liq. G'ildiraklarning dizayni va yo'llarni saqlash trolleyning uzluksiz ishlashi uchun juda muhimdir.

6.Crane g'ildiragi

1) g'ildirak qurilishi

G'ildirak materiallari: g'ildiraklar odatda kranning og'ir yukiga bardosh berish uchun yuqori quvvatli po'latdan yasalgan. Po'lat g'ildiraklar yuqori darajada katta qarshilik va yuk ko'tarish qobiliyatiga ega.

G'ildirak tuzilishi: g'ildiraklar yo'lning shakliga moslashish va barqaror aloqa yuzasini ta'minlash uchun ichki groovlar bilan o'ralgan yoki halqa kabi bezatilgan. G'ildirakning ichki teshiklari dizayni g'ildirakni to'g'ri o'rnatilishini ta'minlash uchun o'qga mos kelishi kerak.

2) g'ildirak turi

Haydovli g'ildirak: haydovchi g'ildiragi - elektr dvigateli tomonidan boshqariladigan va trolleyni elektr uzatish tizimi orqali harakatlantirish uchun olib boradigan trolleyni boshqaradi. Drayv g'ildiragi odatda yuqori darajada katta qarshilik va yuk ko'tarish qobiliyatiga ega.

Passiv g'ildirak: passiv g'ildirak trolleyni qo'llab-quvvatlash va uning harakat yo'nalishini yo'naltirish uchun ishlatiladi va quvvatni to'g'ridan-to'g'ri elektr uzatmaydi. Passiv g'ildirakning dizayni talablari Trolleyning barqaror ishlashini ta'minlash uchun bir xil darajada yuqori.

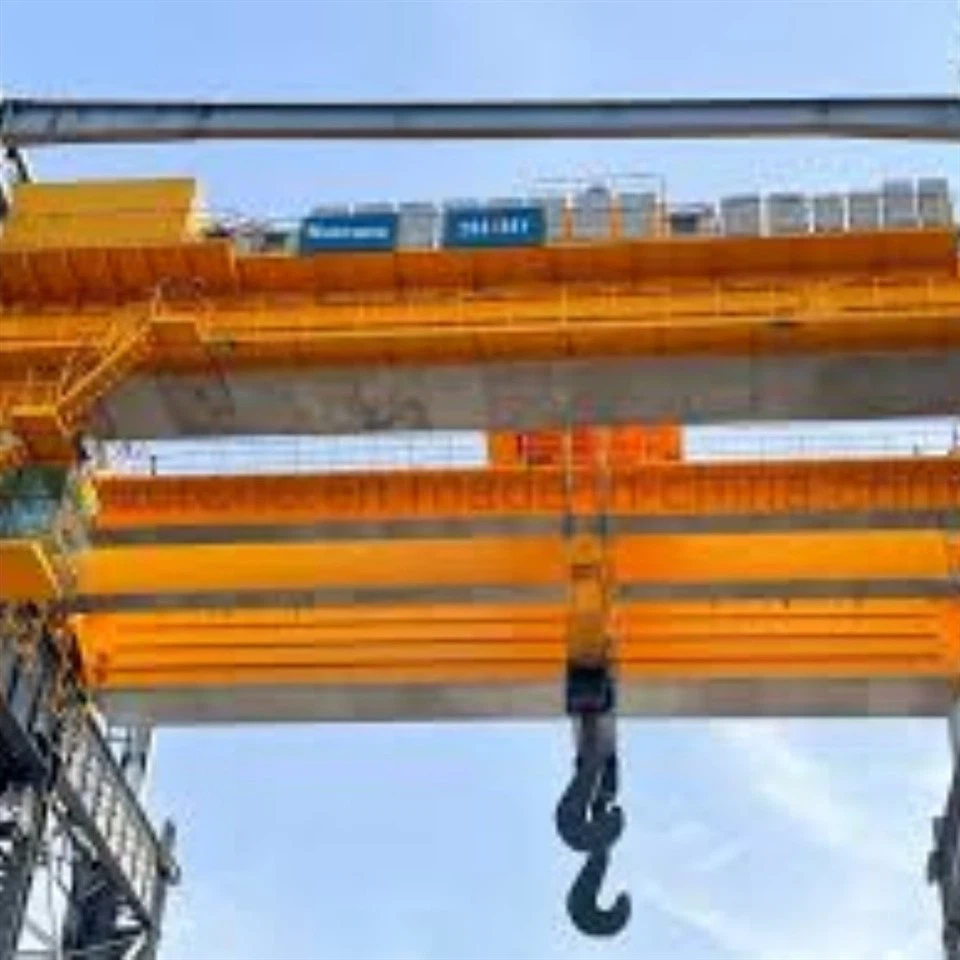

7.Crane kancasi

Ikki yorliq ko'prik kranining kancasi kran tizimining muhim tarkibiy qismidir. U maxsus dizayni va tuzilish orqali materiallarni tortib, ko'tarishi va olib yurishi mumkin. Kanakning materiallari, tuzilishi, o'rnatish va texnik xizmat ko'rsatish kran samaradorligi va xavfsizligini ta'minlashga alohida e'tibor kerak. Doimiy tekshirish va parvarishlash kancaning uzoq muddatli barqaror ishlashini ta'minlashning kalitidir.

1) Doimiy tekshirish: kancada strukturaviy yaxlitlikni, shu jumladan kancak tanasi, podshipikalar, qulflar va boshqa komponentlar kiyish kerak. Tekshirish, shuningdek, kanca tanasi yoriqlar, deformatsiya va boshqa muammolar mavjudligini ham o'z ichiga oladi.

2) Moylash va texnik xizmat: ilmoqning aylanadigan qismi uchun ishqalanish va kiyishni kamaytirish va xizmat ko'rsatishni kamaytirish uchun oddiy moylash va texnik xizmat ko'rsatish talab etiladi.

3) almashtirish va ta'mirlash: kanca qattiq eskirgan bo'lsa, shikastlangan yoki boshqa xavfsizlik xavfiga ega bo'lganda, uni o'z vaqtida almashtirish yoki ta'mirlash kerak. Kanakni saqlash va almashtirish ishlab chiqaruvchining normativ hujjatlari va standartlariga muvofiq amalga oshirilishi kerak.









8.

Motorni saqlash

1) Doimiy tekshirish: Motorning harorati, tebranish, shovqin va boshqalarga doimiy ravishda tekshiring. Uning normal ishlashini ta'minlash uchun motorning izolyatsiya chidamliligini va o'rash holatini tekshiring.

2) Tozalash va moylash: motorni tozalang va dvigatelning ichidagi chang va qoldiqni tozalang. Ishqozon va kiyishni kamaytirish uchun ehtiyotkorlik va boshqa harakatlanuvchi qismlarni moylash.

3) almashtirish va ta'mirlash: Motor ishlamay qolganda, uni o'z vaqtida tuzatish yoki almashtirish kerak. Motorning muvaffaqiyatsizligi, g'ayritabiiy, shovqin, shovqin va boshqa muammolar bo'lishi mumkin.

.





9.Ovoz va engil signalizatsiya tizimi& cheklov

1. Ovoz va engil signalizatsiya tizimi

1) Ogohlantirish funktsiyasi: Ovoz va yorug'lik signalizatsiyasining asosiy funktsiyasi - operatorni va uning atrofidagi xodimlarni kranning ish holatiga o'tkazishdir. Bu diqqatni jalb qilish uchun ovozli signallar va yorug 'signallarni chiqarishi mumkin.

2) Xavfsizlik Eslatma: Tizim odatda kran operatorini ortiqcha yuklash, kesish, to'qnashuvlar haqida ogohlantirish, chegara holatini tezlashtirish uchun ishlatiladi.

2. cheklov

1) Pozitsiyalarni boshqarish: cheklovlar operatsiya davomida kranning har bir harakatlanuvchi mexanizmi holatini aniqlash uchun ishlatiladi. Ular mexanik tuzilmani va kranning xavfsizligini oshirishga yordam beradi.

2) Avtomatik to'xtatish: kran yoki uning aksessuarlari yoki belgilangan chegaraviy holatga murojaat qilganda, cheklov almashish to'xtatilishining oldini olishni oldini olish uchun avtomatik to'xtashni amalga oshiradi.

10.SAFTORETTSIYA ISHLAB CHIQARISH

1) haddan tashqari yukni himoya qilish moslamasi: ortiqcha yukni himoya qilish moslamasi yukning dizaynini yuklash qobiliyatidan oshib ketishining oldini olish uchun ortiqcha yukni himoya qilish moslamasi. Yuk xavfsizlik chegarasidan oshganda, qurilma signal signalini yuboradi va uskunalar va yukning xavfsizligini himoya qilish uchun avtomatik ravishda ko'tarishni yoki boshqa harakatlarni to'xtatadi.

2) Favqulodda to'xtatish moslamasi: favqulodda vaziyatda operator zudlik bilan baxtsiz hodisalarning oldini olish uchun kranning barcha harakatlarini darhol to'xtatishi mumkin. Odatda operatsiya paneliga va Tez ishga tushirish uchun asosiy pozitsiyalarga o'rnatiladi.

3) Xavfsizlik kamarlari va to'siqlar: Xavfsizlik kamarlari va qo'riqchiliklar operatorlarni va texnik xizmat ko'rsatish xodimlarini ish paytida yoki parvarish qilish paytida himoya qilish uchun ishlatiladi.

4) tormozlash tizimi: tormoz tizimi silliq ishlashini ta'minlash uchun harakatlanish tezligini va kranning to'xtash joyini boshqarish uchun ishlatiladi. Agar ayb yoki favqulodda vaziyat bo'lsa, qo'shimcha tormoz kuchlari beriladi.

5) Elektrni himoya qilish moslamasi: elektr tizimidagi qisqa tumanlarning oldini olish va motorlar va elektr qismlarini himoya qilish. Elektr tizimlarining ortiqcha yuklash sharoitlariga qadar oldini olishning oldini oling.

11.Control rejimi

1) Qo'l nazorati: Qo'lda boshqarish - bu operatsiya panelidagi tugmachalar, kalitlar va shashkalar orqali boshlanish, yurish va trolley operatsiyasi kabi eng an'anaviy boshqarish usulidir. Kompleks operatsiyalarni talab qilmaydigan muhitlar uchun va mos muhit uchun mos bo'lishi juda oddiy.

2) Simsiz masofadan boshqarish pulti: Simsiz masofadan boshqarish tizimi operatorga krandan yaqin yoki uzoqdan ishlashiga imkon beradi va simsiz signallar orqali boshqaruv ko'rsatmalarini uzatishga imkon beradi. Operatorlarni ko'chirish va kuzatish uchun operatorlarni talab qiladigan stsenariylarga mos keladigan operatsion moslashuvchanlikni yaxshilaydi.

3) Avtomatik boshqarish: Avtomatik boshqarish tizimi avtomatik ravishda belgilangan dasturlar va parametrlar bo'yicha inson aralashuvisiz kran operatsiyasini amalga oshiradi. Operatsion aniqlikni yaxshilaydi va yuqori aniqlikni talab qiladigan takroriy ish yoki stsenariylarga mos keladi.

4) Kompyuterni boshqarish: keng qamrovli nazorat va monitoring uchun kompyuterlardan foydalaning, shuningdek grafik interfeys orqali ishlaydi va nazorat qiladi. Operatsion ma'lumotlarni qayd etish va tahlil qilish va qarorlarni qo'llab-quvvatlash bilan ta'minlash.



Eskiz

Asosiy texnik ma'lumotlar



Yuqori yuk ko'tarish qobiliyati:Ikki yorliq ko'prik kranlari ikki nur tuzilishidan foydalanadi, bu ularga kattaroq yuklarni bartaraf etishga imkon beradi. Har bir nur yukning bir qismini baham ko'radi, shu bilan umumiy yuk ko'tarish qobiliyatini oshiradi. Ikki yorliq dizayni katta barqarorlikni ta'minlaydi va og'ir yuklarni qabul qilish uchun javob beradi.

Katta ko'tarish balandligi va Span:Ikki yorliq ko'prik kranlarining ko'prik dizori yuqori ko'tarish balandligini oshirishga imkon beradi, bu katta ishchi maydonlarda faoliyat yuritishga imkon beradi. Ko'prikning katta qismi yirik ishchi va omborxonalar uchun juda mos keladigan kengroq ishlaydigan sohani qamrab oladi.

Samarali ishlaydigan ishlash: Ikki yorliq ko'prigi kranlari tezroq sayohat tezligiga ega bo'lib, materiallarni tezkor ishlov berish va ishlab chiqarish samaradorligini oshirishi mumkin. Barqaror tuzilishi tufayli kran ish paytida barqaror bo'lib, tebranish va yo'g'onishni kamaytiradi.

Moslashuvchan operatsiya:Uni boshqarish, simsiz masofadan boshqarish, simsiz masofadan boshqarish, avtomatik boshqarish va hk., Bu moslashuvchan va qulay bo'lgan holda boshqarish usullari bilan jihozlangan bo'lishi mumkin. Operatsiyaning aniqligini oshirish uchun kancaning pozitsiyasini va yukini aniq sozlaydigan yuqori aniqlik tizimiga ega.

Qulay texnik xizmat va kapital ta'mirlash:Ikki yorliq ko'prik kranining tarkibi nisbatan oddiy, bu kundalik parvarishlash va kapital ta'mirlash uchun qulaydir. Atexnika holati real vaqtda operatsiya paneli va monitoring tizimi orqali aniqlash mumkin, ularni kamchiliklarni topishni va yo'q qilishni osonlashtiradi.





Ishlab chiqarish:Yuqori po'lat, po'lat plitalar, pechning materiallari va boshqalarni ko'tarish uchun ishlatiladi.

Qurilish:Aniq nurlar, po'lat konstruktsiyalar va yig'ma komponentlar kabi qurilish materiallarini ko'tarish uchun ishlatiladi. Yuqori ko'tarish quvvati va ikki yorliq ko'prik kranlarining katta qismi qurilish maydonlarining ehtiyojlari uchun mos keladi. Tunnel qazish va qurilishda yordam berish uchun tunnel qurilishida og'ir uskunalar va materiallarni ko'tarish uchun ishlatiladi.

Energetika:Generator to'plamlarini, yirik uskunalar va elektr stantsiyalarida ta'mirlash uchun katta uskunalar va texnik xizmat ko'rsatish vositalarini ko'tarish uchun ishlatiladi. O'rnatish va texnik xizmat ko'rsatish uchun transformatorlar va boshqa quvvat uskunalarini ko'tarish uchun ishlatiladi.

Kon qazish:konlarda qazib olish va transport operatsiyalarini kuchaytirishga yordam beradigan rudalar, asbob-uskunalar va konstruktsiya materiallarini ko'tarish uchun ishlatiladi. Mineralni qayta ishlash paytida hosil bo'lgan og'ir materiallar va uskunalarni olib yurish uchun ishlatiladi.

Amport va kapital ta'mirlash:O'simliklarga texnik xizmat ko'rsatish nuqtai nazaridan u motorlar, muxlislar va konveyerlar kabi yirik o'simliklar va uskunalarni saqlash va ta'mirlash uchun ishlatiladi. Bundan tashqari, uskunalarni normal ishlashi va parvarish qilish va texnik xizmat ko'rsatishni ta'minlash uchun texnik xizmat ko'rsatish jarayonida uskunalar va vositalarni ko'tarish uchun ishlatilishi mumkin.





Talab tahlil qilish va dizayn:Mijozlarning o'ziga xos ehtiyojlarini, shu jumladan ish muhiti, yuk talablari, Span, ko'tarish balandligi va boshqalarning ehtiyojlarini tushunish. Texnik xususiyatlar va ishlash parametrlarini ehtiyojlarga qarab belgilang va dastlabki dizayn rejasini ishlab chiqing. Dastlabki dizayn ma'lumotlariga ko'ra, batafsil tuzilma dizayn va komponentlarni loyihalashtirish va batafsil muhandislik rasmlarini chizish.

Moddiy xaridlar:Materiallarning sifati va etkazib berish vaqtini ta'minlash uchun ishonchli etkazib beruvchilarni tanlang va ularni baholang. Moddiy xususiyatlarga, miqdor, narx va etkazib berish muddatini aniqlashtirish uchun etkazib beruvchi bilan xaridlar bilan shartnoma tuzing.

Ishlab chiqarish va qayta ishlash:Ko'prik, oxiri nurlari va qo'llab-quvvatlash inshootlari kabi asosiy tarkibiy qismlarni ishlab chiqarish, egish, payvandlash, payvandlash va boshqa qayta ishlash. Har bir qismning o'lchamlari va shakli loyiha talablariga javob berishini ta'minlash uchun komponentlarni aniq qayta ishlashni amalga oshiring. Kranning energiya tizimining normal ishlashini ta'minlash uchun motorlar, qizilotchilar va haydovchi tizimlarini o'rnating. Elektr jihozlarini boshqarish panellari, sensorlar, cheklovlar va elektr tizimini to'ldirish va ulanishni tugating. Tuzilishning barqarorligini ta'minlash uchun har bir komponentni mahkamlang va mahkamlang.

Sinov va olib tashlash:Kamchiliklar yo'qligini ta'minlash uchun kranning tarkibiy aloqalarini va payvandlash qismlarini tekshiring. Har bir elektr komponentlari to'g'ri ishlayotganini ta'minlash uchun elektr tizimining ulanish va funktsiyasini sinab ko'ring. Nazorat parametrlarini sinov natijalariga muvofiq sozlash natijalarini optimallashtirish. Antexnika dizayn talablariga javob berishini ta'minlash uchun sinov paytida mavjud bo'lgan muammolar bilan shug'ullaning.

Qabul qilish va etkazib berish:Barcha tarkibiy qismlar va tizimlar dizayn standartlari va sifatiga bo'lgan talablarga javob berishini ta'minlash uchun yakuniy sifat inspektsiyasini o'tkazing. Kran funktsiyalari va xavfsizligini tekshirish uchun yakuniy ishlash testlarini o'tkazing. To'ldirilgan kranni saytga joylashtirish va ishga tushirish uchun mijozga etkazib bering. Uskunalar va texnik xizmatlarni qo'llashni tushuntirish, mijozlarga operatsion mashg'ulotlarni taqdim eting.
