100 tonnalik ko'prikli kran



1. 100-tonnalik koʻprikli kran — ogʻirligi 100 tonnagacha boʻlgan narsalarni koʻtarish va koʻchirish uchun moʻljallangan koʻprik tipidagi yuk koʻtarish uskunasi. Uning ko'prik konstruktsiyasi ikkita qo'llab-quvvatlovchi nuqta o'rtasida joylashgan bo'lib, gorizontal tekislikda harakatlanishi mumkin va turli xil ko'tarish vazifalari uchun ko'taruvchi mexanizm va harakatlanuvchi mexanizm bilan jihozlangan. Barqaror ko'tarish ishlarini ta'minlash uchun ko'prik, asosiy nur, trolleybus va ko'tarish mexanizmidan iborat. Turli xil og'ir narsalarni ko'tarish va ko'chirish uchun javob beradi va kerak bo'lganda turli xil tarqatuvchilar va aksessuarlar bilan sozlanishi mumkin. Dizayn barqaror, bu ish paytida tebranish va tebranishlarni samarali ravishda kamaytiradi va ishning aniqligini oshiradi.

2. 100-tonnali ko'prikli kranning qo'llanilish sohasi ishlab chiqarish sanoati: yirik uskunalar va butlovchi qismlarni tashish va o'rnatish uchun ishlatiladi. Metallurgiya sanoati: o'choq materiallarini qayta ishlash va po'latni ko'tarish uchun javob beradi. Qurilish maydonchalari: qurilish materiallarini ko'tarish va o'rnatish uchun ishlatiladi. Ombor va logistika: og'ir narsalarni samarali tashish va ombordan foydalanish samaradorligini oshirish.

3. 100- tonnalik ko‘prikli kran turli sanoat muhitlari uchun mos bo‘lgan samarali va ishonchli yuk ko‘tarish uskunasi bo‘lib, ish samaradorligi va xavfsizligini sezilarli darajada yaxshilaydi.

Maks. Ko'tarish balandligi: sizga qadar, 40 m

Asosiy komponentlar kafolati: 2 yil

Kafolat: 2 yil

Og'irligi (KG): 100000 kg

Maks. Yuk ko'tarish: 100 tonna

Oraliq:10-60m

Quvvat manbai: 3 fazali 380V 50Hz

Sanoat kuchlanishi: 380V50Hz yoki so'rov bo'yicha

1. Asosiy nur

1. 100-tonnalik ko‘prikli kranning bosh nuri uning asosiy konstruktiv qismlaridan biri bo‘lib, kranning og‘irligini ta’minlash va ko‘tarish jarayonida turli kuchlarni ko‘tarish uchun javobgardir.

2. Quyida 100- tonnalik koʻprikli kranning asosiy toʻsinlarining asosiy xususiyatlari va dizayn nuqtalari keltirilgan.

U kattaroq masofa va yuk ko'tarish qobiliyatini ta'minlash uchun ko'ndalang nurlar va qo'llab-quvvatlovchi elementlar bilan bog'langan ikkita parallel asosiy nurlardan iborat. Kattaroq masofalar va og'ir yuklarga ega bo'lgan ilovalar uchun javob beradi. Odatda Q235, Q345 va boshqalar kabi yuqori quvvatli po'latdan foydalaniladi, ular yaxshi kuch va mustahkamlikka ega. Loyihalashda asosiy nurning kranning nominal yukiga va boshqa kuchlarga (shamol yuklari, seysmik yuklar va boshqalar) bardosh bera olishini ta'minlash kerak. Kranning barqarorligini ta'minlash uchun kranning og'irligini va ko'taruvchi yukni ko'taring. Yukning teng taqsimlanishini ta'minlash uchun ko'taruvchi yukni qo'llab-quvvatlovchi tuzilmaga yoki yo'lga o'tkazing. Trolley va ko'tarish mexanizmi uchun silliq harakatlanuvchi yo'lni ta'minlang.

100-ton koʻprikli kranning asosiy nuri koʻprikli kranning skelet qismi boʻlib, uning dizayni va ishlab chiqarilishi sifati kranning ishlashi va xavfsizligiga bevosita taʼsir qiladi. Shuning uchun dizayn, ishlab chiqarish, o'rnatish va texnik xizmat ko'rsatish jarayonida alohida e'tibor berilishi kerak.

Yuk ko'tarish tizimi

1. 100-tonnalik ko‘prikli kranning ko‘tarish tizimi uning asosiy komponenti bo‘lib, og‘ir narsalarni haqiqiy ko‘tarish va ko‘tarish uchun javobgardir. Ushbu tizim odatda ko'taruvchi, trolleybus, vinç va elektr motor kabi komponentlarni o'z ichiga oladi.

2. Quyida 100- tonnalik ko'prikli kranning ko'tarish tizimi haqida batafsil ma'lumot berilgan:

Ko'taruvchi (ko'taruvchi) funktsiyasi: og'ir narsalarni ko'tarish va tushirish uchun javobgardir. Ko'taruvchi butun yuk ko'tarish tizimining asosiy komponentidir. Ikkita nurli trolleybus: Ikkita asosiy nurli ko'prikli kranlar uchun u mos ravishda turli xil yuk va funktsiyalarni ko'taradigan asosiy to'sinli trolleybus va ikkilamchi trolleybusga bo'linadi. Vinç funktsiyasi: ko'targich tomonidan talab qilinadigan quvvatni ta'minlang va og'ir narsalarni sim arqonlar yoki zanjirlar orqali ko'taring yoki tushiring. Dvigatel funktsiyasi: ko'targich, trolleybus va vinchni quvvat bilan ta'minlang.

Yuk ko'tarish tizimini loyihalash va texnik xizmat ko'rsatish 100-tonnalik ko'prikli kranning ishlashi va xavfsizligiga bevosita ta'sir qiladi, shuning uchun uning turli qismlarining sifati va ish holatiga alohida e'tibor berish kerak.



















Yakuniy nur

1. 100- tonnalik ko‘prikli kranning so‘nggi nuri ko‘prikli kran konstruksiyasining muhim qismi bo‘lib, asosiy to‘sinni ulash va qo‘llab-quvvatlash hamda kranning barqarorligi va tayanchini ta’minlash uchun javobgardir.

2. Quyida oxirgi nur haqida batafsil ma'lumotlar keltirilgan:

Koʻprikli kranning barqarorligini taʼminlash uchun 100-tonnalik koʻprikli kranning soʻnggi nuri asosiy toʻsin va tayanch konstruksiyani (masalan, oyoq yoki yoʻl) birlashtiradi. Asosiy nur va trolleybusning yukini qo'llab-quvvatlovchi tuzilishga yoki yo'lga o'tkazing, yukni taqsimlang va teng ravishda taqsimlang. Asosiy nur va trolleybusning gorizontal harakatini qo'llab-quvvatlang va kranni yo'lda muammosiz ishlashiga imkon bering.

100-ton ko'prikli kranning so'nggi nuri odatda po'latdan payvandlanadi yoki yig'iladi va etarlicha mustahkamlik va barqarorlikni ta'minlash uchun to'rtburchaklar yoki quti qism sifatida ishlab chiqariladi. Oxirgi nurni qo'llab-quvvatlovchi tuzilish yoki yo'lga barqaror ulanishini ta'minlash uchun qo'llab-quvvatlash ustunlari, qavslar, konnektorlar va boshqalarni o'z ichiga oladi. Trolley va asosiy nurning gorizontal yo'l bo'ylab harakatlanishi uchun odatda so'nggi nurga treklar yoki kasnaklar o'rnatiladi.

100-tonnli ko'prikli kranning so'nggi nurining uzunligi odatda kranning uzunligiga to'g'ri keladi, chunki u butun asosiy to'sin va aravachani ko'tara oladi. Dizayn talablariga ko'ra, bu I-nur, quti bo'limi yoki boshqa strukturaviy shakllar bo'lishi mumkin. Quti qismi odatda yuqori yuk ko'tarish qobiliyati va barqarorlik talablari uchun ishlatiladi. Q235, Q345 va boshqalar kabi yuqori quvvatli po'latdan, odatda, oxirgi nurning mustahkamligi va mustahkamligini ta'minlash uchun ishlatiladi.

3. Ko‘prikli kranda 100-tonnali ko‘prikli kranning so‘nggi nuri muhim rol o‘ynaydi, bu esa kranning barqarorligi va xavfsizligini ta'minlaydi. Uskunaning uzoq muddatli barqaror ishlashini ta'minlash uchun uni loyihalash, ishlab chiqarish va texnik xizmat ko'rsatish alohida e'tibor talab qiladi.



















Kranning harakatlanish mexanizmi

1. 100-tonnli ko‘prikli kranning kranli harakat mexanizmi kranning muhim qismi bo‘lib, aravachani (shuningdek, kran yoki ishlaydigan kran deb ham ataladi) asosiy to‘sinda gorizontal holatda harakatlantirish uchun javobgardir. Ushbu mexanizmning asosiy vazifasi kranning lateral harakatiga erishishdir, shuning uchun u butun ish joyini qamrab oladi.

2. Quyida Kranning harakatlanish mexanizmi haqida batafsil ma'lumot berilgan:

Kranning harakatlanish mexanizmining asosiy komponentlari, trolleybus tanasi: asosiy to'singa o'rnatilgan ramka tuzilishi, 100-ton ko'prikli kran yuk ko'targichni va boshqa tegishli qismlarni qo'llab-quvvatlaydi. Jumladan, trolleybusning harakat kuchini ta'minlash uchun elektr motorlar, reduktorlar va haydovchi g'ildiraklar. Asosiy to'sindagi trolleybusning yo'naltiruvchi ray tizimi va g'ildiraklari silliq harakatni ta'minlaydi.

100-ton koʻprikli kranning konstruktsiyasi maksimal 100 tonna yukga bardosh bera olishi kerak. Kranning gorizontal harakatlanish tezligi odatda 20-60 metr/minut orasida bo'lib, u ish ehtiyojlariga qarab sozlanadi. Kranning muammosiz ishlashi uchun odatda asosiy nurga relslar yoki yo'llar o'rnatiladi. Umumiy qo'zg'alish usullari elektr haydovchi va gidravlik haydovchi bo'lib, aniq tanlov uskunaning dizayni va ehtiyojlariga bog'liq.

100-ton koʻprikli kran kranning ish joyini qoplash uchun asosiy toʻsinda gorizontal harakatga erishish uchun harakatlantiruvchi tizim va gʻildiraklardan foydalanadi. Kran yuk ko'taruvchi va yoyuvchining og'irligini, shuningdek, ko'taruvchi yukni ko'tara olishi kerak. Kranning ishlash mexanizmining dizayni kranning yukni belgilangan joyga aniq ko'chirishini ta'minlashi kerak.

3. Kranning harakat mexanizmi 100-tonnalik ko‘prikli kranda muhim rol o‘ynaydi. U uskunaning lateral harakat qobiliyatini va yukni qo'llab-quvvatlash qobiliyatini ta'minlaydi. Kranning xavfsiz va samarali ishlashini ta'minlash uchun uni loyihalash va texnik xizmat ko'rsatish qat'iy standartlar va talablarga muvofiq amalga oshirilishi kerak.





















Trolleyning harakatlanish mexanizmi

1. 100- tonnalik koʻprikli kranning trolley mexanizmi kranning asosiy toʻsinda harakatlanish uchun masʼul qismidir. Uning asosiy vazifasi asosiy nurning gorizontal yo'li bo'ylab aniq gorizontal harakat qilish uchun ko'targichni qo'llab-quvvatlash va haydashdir.

2. Quyida trolley mexanizmi haqida batafsil ma'lumot berilgan:

100-tonnalik koʻprikli kranning aravasi payvandlangan yoki poʻlatdan yigʻilgan boʻlib, koʻtargich va boshqa tegishli qismlarni qoʻllab-quvvatlash uchun mustahkam va mustahkam ramka sifatida yaratilgan. Asosiy nur bo'ylab silliq harakatga erishish uchun ko'targichni va yukni ko'taring.

Asosiy to'sindagi trolleybusning yo'naltiruvchi relslari aravachaning silliq harakatlanishini ta'minlaydi. Umumiy yo'l turlari po'lat relslar yoki yo'l yivlaridir.

100-ton ko‘prikli kranning trolley mexanizmini boshqarish tizimi:

Boshqaruv paneli: aravachani boshqarish interfeysi, shu jumladan tugmalar, kalitlar va displeylar.

Masofadan boshqarish pulti: Masofadan boshqarish imkoniyatlarini ta'minlovchi ixtiyoriy simsiz masofadan boshqarish pulti.

Avtomatlashtirish tizimi: Aniq nazorat va ma'lumotlar monitoringiga erishish uchun PLC (Programmable Logic Controller) yoki boshqa avtomatlashtirish uskunalarini birlashtiring.

100-tonnli ko‘prikli kranning trolley mexanizmi yuk ko‘taruvchi va slingning og‘irligini hamda yuk ko‘taruvchi yukni ko‘tara olishi kerak. 100-tonnalik ko‘prikli kran uchun trolleybusning nominal yuki 100 tonna bo‘lishi kerak.

3. Trolleybusning ishlash mexanizmi 100-tonnali ko'prikli kranda asosiy rol o'ynaydi, bu esa uskunaning lateral harakat qobiliyatini va yuk ko'tarish qobiliyatini ta'minlaydi. Kranning xavfsiz va samarali ishlashini ta'minlash uchun uning dizayni, ishlab chiqarilishi va texnik xizmat ko'rsatishi qat'iy standartlar va talablarga muvofiq amalga oshirilishi kerak.

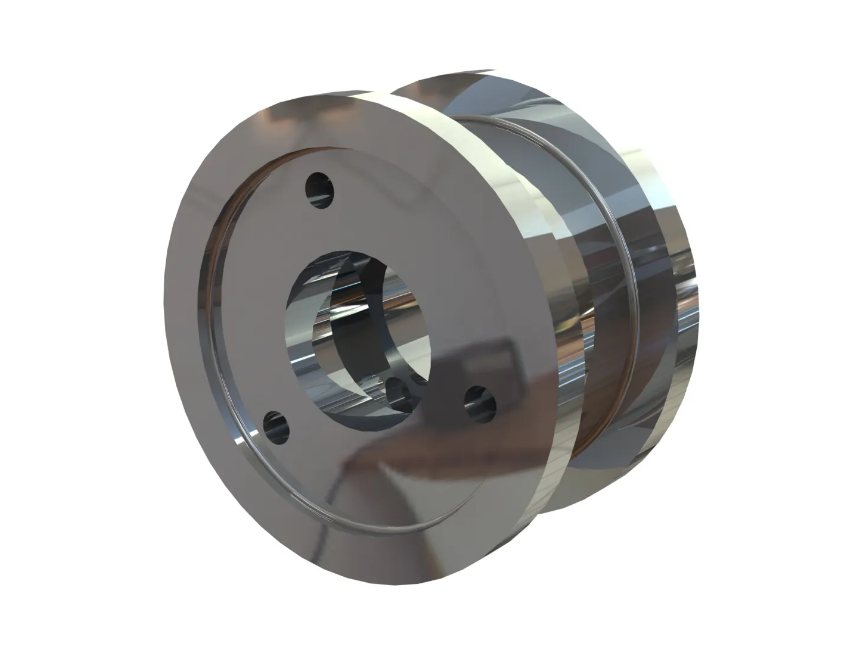

6.Kran g'ildiragi

1. 100- tonnalik ko‘prikli kranning g‘ildiraklari kranning eng muhim harakatlanuvchi qismlaridan biridir. Ular trolleybus va avtomobilni asosiy nurda muammosiz ishlashi uchun qo'llab-quvvatlaydi va boshqaradi.

2. 100- tonnalik ko‘prikli kranning g‘ildiraklari kran aravachasi, trolleybus va ko‘tarilgan yukning og‘irligini ko‘tarib, og‘irlik kuchini asosiy to‘sin relslariga tarqatadi. G'ildiraklar relslar bilan aloqada bo'lib, trolleybus va avtomobil asosiy nurda silliq va aniq harakatlanishini ta'minlaydi. G'ildiraklar qo'zg'alish tizimi (masalan, elektr dvigatel) orqali gorizontal harakatga erishadi, bu esa kranning ish joyini qoplashiga imkon beradi.

3. 100-tonnalik ko‘prikli kranning g‘ildiraklari odatda g‘ildiraklarning eskirishga chidamliligi va yuk ko‘tarish qobiliyatini ta’minlash uchun yuqori mustahkam qotishma po‘lat yoki quyma po‘latdan foydalanadi. G'ildirakning ishlash muddatini uzaytirish uchun uning yuzasi qattiqlashishi yoki aşınmaya bardoshli materiallar bilan qoplanishi mumkin.

4. Koʻprikli kranning 100- gʻildiraklarining diametri odatda konstruktiv talablarga va kranning yuk koʻtarish qobiliyatiga qarab tanlanadi. 100- tonnalik ko‘prikli kran uchun g‘ildirak diametri odatda 200-500 mm oralig‘ida bo‘ladi. Har bir g'ildirak trolleybus, trolleybus va ko'tarilgan yukning og'irligini ko'tarishi kerak va odatda har bir g'ildirak uchun 20 tonnadan ortiq yukni ko'tarish uchun mo'ljallangan.

5. 100-Tannalik ko‘prikli kranlarning g‘ildiraklarini ishlab chiqarish jarayoni po‘latni qayta ishlash, quyish yoki zarb qilish, g‘ildirak sirtini qayta ishlash (issiqlik bilan ishlov berish yoki purkash kabi) va boshqalarni o‘z ichiga oladi. G‘ildiraklarning mustahkamligi, aniqligi va chidamliligi ta'minlansin. O'rnatish vaqtida g'ildiraklar aniq hizalanishi va o'qlar va relslar bilan biriktirilishi kerak. O'rnatish vaqtida g'ildiraklarning silliq ishlashini ta'minlash uchun odatda maxsus asboblar va uskunalar talab qilinadi.

6. G'ildiraklar 100-tonnali ko'prikli kranlarda muhim rol o'ynaydi va ular uskunaning ishlash barqarorligi va xavfsizligiga bevosita ta'sir qiladi. G'ildiraklarni loyihalash, ishlab chiqarish va texnik xizmat ko'rsatish kranning uzoq muddatli va samarali ishlashini ta'minlash uchun alohida e'tibor talab qiladi.























Kran kancasi

1. 100-tonnalik ko‘prikli kranning ilgagi og‘ir narsalarni osib qo‘yish va tashish uchun asosiy komponent hisoblanadi. Bu kranning ishlash samaradorligi va xavfsizligiga bevosita ta'sir qiladi.

2. 100-tonnalik ko‘prikli kranning ilgagi harakat va joylashish uchun og‘ir narsalarni kranga osib qo‘yish uchun ishlatiladi. To'xtatilgan yuk ko'taruvchi mexanizmga o'tkaziladi va yuk ko'taruvchi tomonidan ko'tariladi yoki tushiriladi. Yuk ko'tarish jarayonida yukning barqarorligi va xavfsizligini ta'minlash.

3. 100-tonnalik ko‘prikli kranning asosiy ilgak qismi odatda egilgan po‘latdan tayyorlanadi va kattaroq yuklarni ko‘tarishga qodir. Kancaning ochilish qismi sling yoki zanjirni osib qo'yish uchun ishlatiladi. Dizayn yukni mahkam ushlab turishini ta'minlashi kerak. Ba'zi ilgaklar yukni ko'tarish paytida siljishning oldini olish uchun qulflash moslamalari bilan jihozlangan.

4.100-tonnali ko‘prikli kranlar bitta ilgakka ega: engilroq va o‘rta og‘irlikdagi yuklarga mos keladigan keng tarqalgan turdagi ilgaklar. Dizayn oddiy va keng qo'llaniladi. Ikkita kanca: kattaroq yuklar yoki ikki nuqtali osishni talab qiladigan ilovalar uchun ikkita ilgakka ega. Ikki kanca konstruktsiyasi katta barqarorlikni va yuklarni teng taqsimlashni ta'minlaydi. Elektr moslamasi bo'lgan kanca avtomatlashtirilgan ish muhitiga mos keladigan ochish, yopish va qulflash funktsiyalarini avtomatik ravishda bajarishi mumkin.

5. 100-Ton koʻprikli kranning ilgagini ishlab chiqarish jarayoni poʻlatni kesish, shakllantirish, payvandlash va issiqlik bilan ishlov berishni oʻz ichiga oladi. Kancaning mustahkamligi va mustahkamligini ta'minlash kerak. O'rnatish vaqtida kanca ko'targich va sling yoki zanjir bilan to'g'ri biriktirilishi kerak. O'rnatish vaqtida kancaning normal ishlashini ta'minlash uchun markazlashtirish va mahkamlashga e'tibor bering.

6. Ilgak og'ir narsalarni xavfsiz osib qo'yish va ishlov berishni ta'minlaydigan 100-tonnalik ko'prikli kranda muhim rol o'ynaydi. Kranning xavfsiz va samarali ishlashini ta'minlash uchun uning dizayni, ishlab chiqarilishi va texnik xizmat ko'rsatishi qat'iy standartlar va talablarga muvofiq amalga oshirilishi kerak.





Dvigatel

1. 100-tonnalik ko‘prikli kranning motori uning energiya tizimining muhim qismi bo‘lib, ko‘targich, trolleybus va avtomobil harakatini quvvat bilan ta’minlaydi. Dvigatelning tanlovi va konfiguratsiyasi kranning ishlashi va samaradorligiga bevosita ta'sir qiladi.

2. 100-tonnalik ko‘prikli kranning motori ko‘targich, trolleybus va avtomobilni ko‘tarish, gorizontal harakatlanish va boshqa operatsiyalarni bajarish uchun zarur quvvatni ta’minlaydi. Kranning harakati dvigatelning ishlash tezligi va yo'nalishini sozlash orqali aniq boshqariladi. Dvigatelning silliq ishlashi kranni ko'tarish va harakatlanish vaqtida barqarorlik va xavfsizlikni ta'minlaydi.

Dvigatellarning turlari

3. 100-tonnalik ko‘prikli kranda o‘zgaruvchan tok dvigatellari (AC Dvigatel) mavjud:

Xususiyatlari: yuqori barqarorlik, oson parvarishlash, standart elektr ta'minoti muhitlari uchun mos.

Ilova: ko'pincha trolleybuslar va avtomashinalarni boshqarish tizimida, shuningdek, ko'taruvchining quvvat tizimida qo'llaniladi.

Va shahar motorlari (DC Dvigatel):

Xususiyatlari: yaxshi tezlikni tartibga solish ko'rsatkichlariga ega, past tezlikda silliq ishlashni ta'minlaydi, aniq nazoratni talab qiladigan holatlarga mos keladi.

Ilova: ba'zan aniq nazoratni talab qiladigan kran ish muhitida qo'llaniladi.

100-tonnalik koʻprikli kran uchun dvigatel ishlab chiqarish motor oʻrashlari, statorlari va rotorlarini qayta ishlash, shuningdek korpusni ishlab chiqarishni oʻz ichiga oladi. Dvigatelning sifati va ishlashi dizayn talablariga javob berishini ta'minlash kerak.

4. 100-tonnalik ko'prikli kranning motori ortiqcha yuk ishlashi natijasida yuzaga keladigan nosozlik yoki shikastlanishning oldini olish uchun haddan tashqari yukdan himoya qiluvchi qurilma bilan jihozlangan bo'lishi kerak. Dvigatelning haddan tashqari qizib ketishi natijasida shikastlanishiga yo'l qo'ymaslik uchun harorat sensori yoki haddan tashqari issiqlikdan himoya qilish moslamasini o'rnating. Oqish yoki qisqa tutashuvni oldini olish uchun dvigatelning elektr aloqasi xavfsizlik standartlariga javob berishiga ishonch hosil qiling.

5. Dvigatel 100-tonnalik ko'prikli kranning asosiy quvvat manbai bo'lib, uning ishlashi va texnik xizmat ko'rsatishi kranning samaradorligi va xavfsizligiga bevosita ta'sir qiladi. Dvigatelni to'g'ri tanlash, o'rnatish va texnik xizmat ko'rsatish kranning ishonchli ishlashini ta'minlash uchun juda muhimdir.

.



Ovozli va yorug'lik signalizatsiya tizimi& chegara tugmasi

1.Ovozli va yorug'lik signalizatsiya tizimi va 100-tonnalik ko'prikli kranning chegara tugmasi uskunaning xavfsiz ishlashini ta'minlash uchun muhim komponentlardir. Ushbu tizimlar uskunaning haddan tashqari yuklanishi, g'ayritabiiy harakatlanishi yoki boshqa mumkin bo'lgan xavfsizlik xavfini oldini olish va kranning o'z vaqtida signal berishini va ish paytida avtomatik ravishda choralar ko'rishini ta'minlash uchun ishlatiladi.

Ovozli va yorug'lik signalizatsiya tizimi

Funktsiya Ogohlantirish effekti: Kranda g'ayritabiiy holat bo'lsa (masalan, ortiqcha yuk, ishlamay qolishi yoki xavfli hududga yaqinlashganda), ovozli va yorug'lik signalizatsiya tizimi operator va atrofdagi xodimlarga e'tibor berishni eslatish uchun ovozli va yorug'lik signallarini chiqaradi.

Xavfsizlik kafolati: Operatorlar va atrofdagi xodimlarning hushyorligini oshiring va baxtsiz hodisalar ehtimolini kamaytiring.

Kompozitsiya Ovozli signal: Odatda operatorlar va atrofdagi xodimlarning e'tiborini jalb qilish uchun yuqori desibelli ovozli signal chiqaradigan signal yoki sirena.

Yorug'lik signalizatsiyasi: Odatda chirog'i yoki LED yorug'ligi miltillovchi yorug'lik signali orqali vizual ogohlantirishni ta'minlaydi, ayniqsa shovqinli muhitda.

Ishlash printsipi

Signalni ishga tushirish: Tizim oldindan o'rnatilgan g'ayritabiiy holatni aniqlasa (masalan, ortiqcha yuk, uskunaning ishlamay qolishi, cheklov tetigi va boshqalar), ovozli va yorug'lik signalizatsiyasi avtomatik ravishda faollashadi.

Ogohlantirish signali: Ovozli va yorug'lik signallari ogohlantirish ma'lumotlarini o'z vaqtida olishlarini ta'minlash uchun bir vaqtning o'zida ovozli va miltillovchi yorug'lik signallarini chiqaradi.

Cheklov kaliti

Funktsiya Haddan tashqari yuklanishni oldini olish: Chegara kaliti kranning harakat oralig'ini aniqlash, kranning xavfsiz ish oralig'idan oshib ketishini oldini olish va uskuna va operatorlarning xavfsizligini himoya qilish uchun ishlatiladi.

Avtomatik boshqaruv: Kranning harakati oldindan belgilangan diapazondan oshib ketganda, chegara tugmasi uskunani to'xtatish yoki xavfsiz holatga qaytarish uchun avtomatik ravishda ishga tushadi.

Ishlash printsipi

Aniqlash: chegara tugmasi sensorlar yoki kalit kontaktlari orqali uskunaning harakatlanish holatini aniqlaydi. Uskunaning belgilangan chegara holatiga yaqin yoki undan yuqori ekanligi aniqlansa, kalit faollashadi.

Boshqarish: Cheklov tugmasi yoqilganda, u uskunaning harakatini avtomatik ravishda to'xtatish yoki uskunaning shikastlanishi yoki xavfini oldini olish uchun signal berish uchun boshqaruv tizimini ishga tushiradi.

2. Xulosa

Ovozli va yorug'lik signalizatsiyasi va chegara tugmasi 100-tonnalik ko'prikli kranlarda asosiy xavfsizlik moslamalari hisoblanadi. Ovozli va yorug'lik signalizatsiya tizimi ovoz va yorug'lik signallari orqali operatorlar va atrofdagi xodimlarning hushyorligini oshiradi va chegara tugmasi uskunaning harakat oralig'ini kuzatish orqali ortiqcha yuk va anormal ishlashning oldini oladi. Kranning xavfsiz ishlashini ta'minlash uchun ushbu tizimlarni to'g'ri o'rnatish, texnik xizmat ko'rsatish va muntazam tekshirish juda muhimdir.

Xavfsizlik asboblari

Tormoz tizimi

Funktsiya

Barqarorlik: kran to'xtatilganda yoki to'xtab turganda o'z o'rnini mahkam ushlab turishini ta'minlaydi.

Xavfsizlik: ish paytida kranning kutilmaganda harakatlanishini oldini oladi.

Turi

Elektromagnit tormoz: Odatda aravachalar va aravalarning tormoz tizimida qo'llaniladi.

Mexanik tormoz: ko'targichlarning tormoz tizimida ishlatiladi.

Xavfsiz arqonlar va zanjirlar

Funktsiya

Zaxira qo'llab-quvvatlash: sling yoki zanjir ishdan chiqqan taqdirda zaxira yordamini ta'minlaydi.

Yukni himoya qiling: asosiy slingning ishdan chiqishi tufayli yuk tushmasligiga ishonch hosil qiling.

Turi

Tel arqon: Odatda yuqori intensivlikdagi yuk ko'tarish operatsiyalari uchun ishlatiladi.

Zanjir: og'ir yuklarni ko'tarish uchun ishlatiladi va qo'shimcha xavfsizlikni ta'minlaydi.

Favqulodda to'xtash moslamasi

Funktsiya

Favqulodda to'xtash: favqulodda vaziyatda kranning barcha harakatini darhol to'xtatadi.

Uskunalar va xodimlarni himoya qiling: qo'shimcha shikastlanish va jarohatlarning oldini oling.

Turi

Qo'lda favqulodda to'xtatish tugmasi: Operatsion konsoli va uskunaning asosiy joylariga o'rnatilgan bo'lib, operatorlarga mashinani tezda to'xtatish imkonini beradi.

Avtomatik favqulodda to'xtatish qurilmasi: g'ayritabiiy vaziyat aniqlanganda avtomatik ravishda o'chirishni ishga tushiradi.

Xavfsizlik qalqonlari va to'siqlar

Funktsiya

Tasodifiy aloqani oldini olish: Operatorlarning harakatlanuvchi qismlarga yoki issiq yuzalarga tegishidan saqlaning.

Xodimlar xavfsizligini himoya qiling: ish paytida xavflarni kamaytiring.

Turi

Himoya qopqog'i: kranning tamburi va motori kabi harakatlanuvchi qismlarni qoplaydi.

Guardrail: Operatsion platforma va yuqori xavfli joylar atrofida o'rnating.

Operatsion ro'yxatga olish va monitoring tizimi

Funktsiya

Operatsion ma'lumotlarini yozib oling: kranning ish holatini, yukini va ish jurnalini yozib oling.

Haqiqiy vaqtda monitoring: video monitoring tizimi orqali real vaqtda kranning ishlashini kuzatib boring.

Turi

Ma'lumot yozuvchisi: yuk, ish vaqti va boshqa asosiy ma'lumotlarni yozib oladi.

Kuzatuv kamerasi: Operatorlarga real vaqtda kran ish joyini ko'rishga yordam berish uchun vizual monitoringni ta'minlaydi.

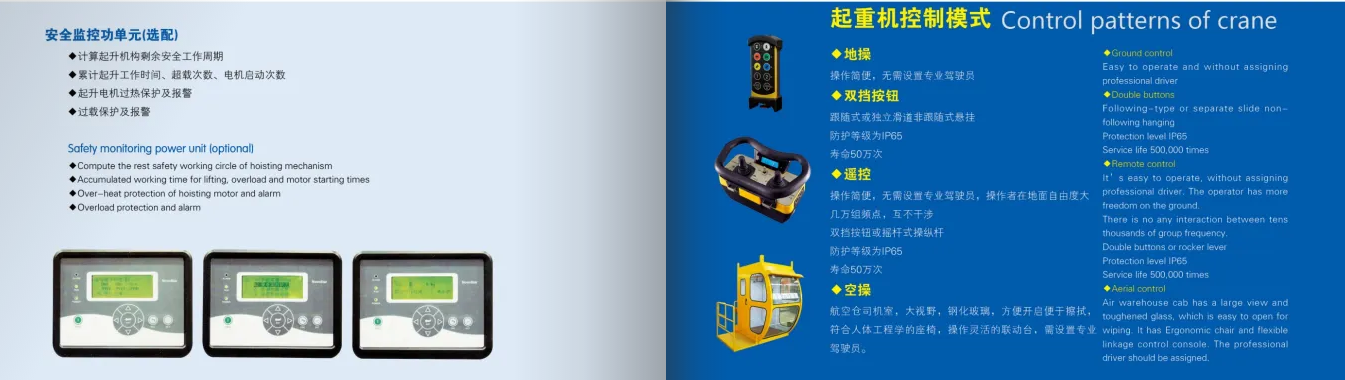

Boshqarish rejimi

Masofadan boshqarish rejimi

Funktsiya

Masofadan boshqarish: Kranning turli funktsiyalarini krandan uzoqroq joyda boshqarish uchun masofadan boshqarish pulti yoki simsiz qurilmadan foydalaning.

Moslashuvchan va qulay: Operator uskunani xavfsizroq joyda, ayniqsa xavfli muhitda ishlatishi mumkin.

Tarkibi

Simsiz masofadan boshqarish pulti: kran bilan simsiz aloqani ta'minlaydigan boshqaruv tugmalari va displey ekranini o'z ichiga oladi.

Qabul qiluvchi: Kranga o'rnatilgan, masofadan boshqarish pultidan signallarni qabul qiladi va tegishli operatsiyalarni bajaradi.

Xususiyatlari

Yuqori xavfsizlik: Operator xavfli hududdan uzoqroqda boshqarishi mumkin.

Moslashuvchan operatsiya: kran atrofida erkin harakatlana oladi, keng ko'lamli operatsiyalar uchun mos keladi.

Avtomatik boshqaruv rejimi

Funktsiya

Oldindan o'rnatilgan dastur: Oldindan o'rnatilgan dasturga muvofiq kranning ishlash vazifalarini avtomatik ravishda bajaring.

Aniq nazorat: kompyuter tizimi orqali yuqori aniqlikdagi nazorat, yuqori takroriylikdagi vazifalar uchun mos.

Tarkibi

Boshqaruv tizimi: avtomatik ishlash uchun kompyuter kontrollerlari, sensorlar va aktuatorlarni o'z ichiga oladi.

Dasturlash interfeysi: Avtomatik boshqaruv dasturlarini o'rnatish va o'zgartirish uchun ishlatiladi.

Xususiyatlari

Samarali: qo'lda ishlashni qisqartirish va ish samaradorligini oshirish.

Muvofiqlik: Har bir operatsiyaning izchilligi va aniqligini ta'minlang.

Yarim avtomatik boshqaruv rejimi

Funktsiya

Qo'lda va avtomatik kombinatsiya: Ba'zi operatsiyalar qo'lda amalga oshiriladi va ba'zi operatsiyalar avtomatik tizim tomonidan yakunlanadi.

Moslashuvchanlik: qo'lda aralashuv talab qilinadigan stsenariylar uchun javob beradi, ammo samaradorlikni oshirish uchun avtomatlashtirish hali ham talab qilinadi.

Tarkibi

Avtomatik boshqaruv moduli: joylashishni aniqlash va tezlikni boshqarish kabi qisman avtomatik operatsiyalarni boshqaradi.

Qo'lda boshqarish moslamasi: Operatorlar avtomatik tizimga aralashishi va sozlashi mumkin.

Xususiyatlari

Yuqori moslashuvchanlik: qo'lda boshqarishning moslashuvchanligini avtomatik boshqarish samaradorligi bilan birlashtiradi.

Kuchli moslashuvchanlik: murakkab yoki o'zgaruvchan operatsion vazifalar uchun javob beradi.

Masofaviy nazorat va nazorat

Funktsiya

Masofaviy monitoring: tarmoq yoki maxsus tizim orqali kran holatini real vaqtda kuzatish.

Masofadan boshqarish pulti: kranning ishlashini kompyuter yoki mobil qurilma orqali boshqaring.

Tarkibi

Monitoring tizimi: Uskunalar holatini real vaqt rejimida kuzatish uchun kameralar, sensorlar va ma'lumot yozuvchilarni o'z ichiga oladi.

Masofadan boshqarish interfeysi: kranni tarmoqqa ulangan kompyuter yoki mobil qurilma orqali boshqaring.

Xususiyatlari

Haqiqiy vaqtda fikr-mulohazalar: masofaviy ishlash va boshqarishni osonlashtirish uchun real vaqt rejimida uskuna holati haqida ma'lumot beradi.

Ma'lumotlarni tahlil qilish: Uskunaning ishlashi va texnik xizmat ko'rsatishini optimallashtirish uchun ma'lumotlarni yozish va tahlil qilish mumkin.





Eskiz







1. Yuqori yuk ko'tarish qobiliyati

Og'ir yuklarni ko'tarish: 100 tonnagacha og'irlikni ko'tarishi mumkin, og'ir mashinalarni, temir konstruktsiyalarni, yirik uskunalarni va boshqa narsalarni ko'tarish va tashish uchun mos keladi.

Kuchli barqarorlik: Hatto yuqori yuklarni ko'targanda ham, kran barqaror ishlashi va ishlashini saqlab turishi mumkin.

2. Samarali ishlash

Tez harakat: ko'prikli kran katta ish maydonida tez harakatlanishi, materialni qayta ishlash vaqtini qisqartirishi va ish samaradorligini oshirishi mumkin.

Ko'p vazifa: bir vaqtning o'zida ko'tarish, ko'chirish, aylantirish va hokazo kabi bir nechta operatsiyalarni bajarishi mumkin, operatsiya moslashuvchanligi va samaradorligini oshiradi.

3. Aniq nazorat

Aniq joylashishni aniqlash: Aniq nazorat qilish tizimlari va chegara qurilmalari orqali yukni aniq joylashtirish va ish xatosini kamaytirish mumkin.

Yumshoq ishlash: Chastotani o'zgartirgichlar va ilg'or boshqaruv tizimlari bilan jihozlangan, ko'tarish jarayonining silliqligini ta'minlash uchun kranning tezligi va tezlashishi aniq boshqarilishi mumkin.

4. Yuqori xavfsizlik

Bir nechta himoya vositalari: Ish paytida xodimlar va jihozlarning xavfsizligini ta'minlash uchun chegara kalitlari, ortiqcha yuk himoyasi, ovozli va yorug'lik signalizatsiya tizimlari va boshqalar.

Favqulodda to'xtash funktsiyasi: Favqulodda vaziyatda operator baxtsiz hodisalardan qochish uchun favqulodda to'xtatish tugmasi orqali kranning barcha ishlarini darhol to'xtatishi mumkin.

5. Kuchli moslashuvchanlik

Keng dastur stsenariylari: U ustaxonalar, docklar, omborlar va boshqalar kabi turli xil ish muhitlariga moslasha oladi va turli xil murakkab ish sharoitlariga mos keladi.

Bir nechta boshqaruv rejimlari: Turli xil operatsion ehtiyojlarga moslashish uchun qo'lda, avtomatik va masofadan boshqarish kabi bir nechta boshqaruv rejimlariga ega.

6. Uzoq umr va chidamlilik

Mustahkam tuzilma: Yuqori quvvatli materiallar va nozik ishlab chiqarish jarayonlaridan foydalanish kranning uzoq vaqt davomida yuqori yukli ishlarga bardosh berishi va kuchli chidamliligiga ega bo'lishini ta'minlaydi.

Kam texnik talablar: Dizayn oddiy va parvarish qilish oson, kundalik texnik xizmat ko'rsatish va kapital ta'mirlash qulay bo'lib, texnik xizmat ko'rsatish xarajatlarini va ishlamay qolish vaqtini kamaytiradi.





1. Og'ir sanoat

Chelik zavodi: po'lat, po'lat rulolar va po'lat plitalar kabi og'ir materiallarni tashish va ko'tarish va po'lat ishlab chiqarish jarayonida turli og'ir operatsiyalarga yordam berish uchun ishlatiladi.

Shipyard: Korpusni qurish va yig'ish jarayonida katta korpus modullari, dvigatellar va boshqa og'ir komponentlarni ko'tarish uchun ishlatiladi.

Mashina ishlab chiqarish: dastgohlar, quyma mashinalar, og'ir zımbalama mashinalari va boshqalar kabi yirik mexanik uskunalar va qoliplarni ko'tarish va tashish uchun ishlatiladi.

2. Qurilish muhandisligi

Ko'prik qurilishi: po'lat nurlar, beton komponentlar va ko'priklarning katta ko'prik ustunlari kabi og'ir qismlarni ko'tarish va o'rnatish uchun ishlatiladi.

Ko'p qavatli binolar: ko'p qavatli binolarni qurishda temir konstruktsiyalar, yig'ma beton qismlar va boshqa yirik qurilish materiallarini ko'tarish va o'rnatish uchun ishlatiladi.

Energiya konstruktsiyasi: Elektr stansiyalarini qurishda yirik energiya ishlab chiqarish uskunalari, transformatorlar, qozonlar va boshqa og'ir uskunalarni ko'tarish va o'rnatish uchun ishlatiladi.

3. Portlar va terminallar

Konteyner terminallari: Katta konteynerlarni yuklash va tushirish, shuningdek, yuklarni tashish va yuklash va tushirish vazifalarini tez va samarali bajarish uchun ishlatiladi.

Ommaviy yuk terminallari: ko'mir, ruda, don va boshqalar kabi quyma yuklarni tashish va yuklash va tushirish uchun ishlatiladi.

Katta uskunalarni yuklash va tushirish: portlar va docklarda katta uskunalar va og'ir mashinalarni ko'tarish va tashish uchun ishlatiladi.

4. Logistika va ombor xo‘jaligi

Katta saqlash markazlari: po'lat, mexanik qismlar, katta qadoqlash qutilari va boshqalar kabi og'ir yuklarni tashish va yig'ish uchun ishlatiladi.

Logistika tarqatish markazlari: logistika samaradorligini oshirish uchun yirik tovarlarni yuklash va tushirish uchun ishlatiladi.

Xom ashyoni saqlash: xomashyo omborlarida po'lat rulolar, mis plitalar, alyuminiy ingotlar va boshqalar kabi og'ir xom ashyolarni ko'tarish va saqlash uchun ishlatiladi.

5. Harbiy sanoat

Harbiy kemalarni ishlab chiqarish va texnik xizmat ko'rsatish: katta kema modullarini, harbiy texnika va og'ir qurol tizimlarini ko'tarish va o'rnatish uchun ishlatiladi.

Samolyot ishlab chiqarish: samolyot ishlab chiqarish va texnik xizmat ko'rsatishda samolyot korpuslari va dvigatellari kabi katta qismlarni ko'tarish va o'rnatish uchun ishlatiladi.

Raketa yig'ish: raketalar va raketalar kabi yirik harbiy texnikani qayta ishlash va yig'ish uchun ishlatiladi.





1. Dizayn bosqichi

Talablarni tahlil qilish: mijozning ehtiyojlari va ish muhitiga muvofiq kranning texnik xususiyatlarini, yuk hajmini, ish oralig'ini, nazorat qilish usulini va boshqalarni aniqlang.

Dastlabki loyihalash: Asosiy to'sin, trolleybus, trolleybusni boshqarish mexanizmi va ko'tarish tizimi kabi asosiy qismlarni loyihalashni o'z ichiga olgan dastlabki dizayn rejasini ishlab chiqish.

Batafsil dizayn: To'liq batafsil dizayn chizmalari va texnik hujjatlar, jumladan konstruktiv dizayn, material tanlash, mexanik hisoblash, elektr tizimi va boshqalar.

Dizaynni ko'rib chiqish: Barcha dizaynlar xavfsizlik standartlari va mijozlar talablariga javob berishini ta'minlash uchun dizaynni ko'rib chiqish.

2. Materiallarni xarid qilish

Materiallarni tanlash: dizayn talablariga muvofiq po'lat, alyuminiy qotishmasi, payvandlash materiallari, elektr komponentlari va boshqalar kabi tegishli materiallarni tanlang.

Yetkazib beruvchini tanlash: Materiallarning sifati va yetkazib berish muddatini ta'minlash uchun materiallarni xarid qilish uchun malakali yetkazib beruvchilarni tanlang.

Materialni tekshirish: sotib olingan materiallarni dizayn talablariga va sifat standartlariga muvofiqligini tekshirish uchun tekshiring.

3. Ishlab chiqarish bosqichi

Qayta ishlash: Asosiy nurni, trolleybusni, aravachani va boshqa komponentlarni, shu jumladan kesish, payvandlash, burg'ulash, ishlov berish va hokazolarni qayta ishlash.

Yuzaki ishlov berish: chidamlilik va tashqi ko'rinishini yaxshilash uchun bo'yash, zangga qarshi ishlov berish, issiqlik bilan ishlov berish va boshqalar kabi qayta ishlangan qismlarga sirt ishlov berish.

Yig'ish: Komponentlarni yig'ish, shu jumladan asosiy nurni, trolleybusni, trolleybusni boshqarish mexanizmini, ko'tarish tizimini, boshqaruv tizimini va boshqalarni yig'ish.

4. Yig'ish bosqichi

Dastlabki yig'ish: Har bir komponentning mos kelishi va o'rnatilishi to'g'riligini tekshirish uchun zavodda dastlabki yig'ish amalga oshiriladi.

Nosozliklarni tuzatish: Dastlabki yig'ilishdan so'ng kranni disk raskadrovka qilish, shu jumladan elektr tizimining simlari, boshqaruv tizimini sozlash, trolleybus va trolleybusning ishlashini tuzatish va boshqalar.

Sinov operatsiyasi: Sinov operatsiyasi uskunaning normal ishlashini ta'minlash uchun kranning turli funktsiyalarini, masalan, ko'tarish, tushirish, ko'chirish, yuk ko'tarish qobiliyati va boshqalarni sinash uchun amalga oshiriladi.

5. Sinov va tekshirish

Ishlash testi: Haqiqiy ish sharoitida ishlashini ta'minlash uchun kranning ishlash testi, jumladan yuk sinovi, tezlikni tekshirish, barqarorlik sinovi va boshqalar.

Xavfsizlik tekshiruvi: Xavfsizlik standartlariga muvofiqligini ta'minlash uchun kranning ovozli va yorug'lik signalizatsiyasi, chegara tugmasi, ortiqcha yukdan himoya qilish moslamasi va boshqalar kabi xavfsizlik uskunalari va tizimlarini tekshiring.

Sifatni tekshirish: Barcha komponentlar va tizimlar dizayn talablariga va sifat standartlariga javob berishini ta'minlash uchun butun mashinada keng qamrovli sifat tekshiruvini o'tkazing.

6. Yakuniy tekshirish

Tashqi ko'rinishni tekshirish: kranning tashqi ko'rinishini, shu jumladan qoplama, payvandlash bo'g'inlari, logotiplar va boshqalarni tekshiring, uning mijozlar talablariga va estetik standartlarga javob berishiga ishonch hosil qiling.

Hujjatlarni tayyorlash: Foydalanish bo'yicha qo'llanmalar, texnik xizmat ko'rsatish bo'yicha qo'llanmalar, muvofiqlik sertifikatlari va boshqalar kabi tegishli texnik hujjatlarni tayyorlang va ularni jihozlar bilan birga iste'molchilarga etkazib bering.

7. Yetkazib berish va o'rnatish

Tashish: Tashish paytida hech qanday zarar bo'lmasligini ta'minlash uchun kranni tashishni tashkil qiling.

Saytda o'rnatish: kranning to'g'ri o'rnatilishi va normal ishlashini ta'minlash uchun mijozning saytida o'rnatish va disk raskadrovka.

Mijozlarni o'qitish: mijozlarga kranni xavfsiz va samarali ishlatishlarini ta'minlash uchun foydalanish va texnik xizmat ko'rsatish bo'yicha treninglar o'tkazing.

8. Sotishdan keyingi xizmat ko'rsatish

Texnik xizmat ko'rsatish va qo'llab-quvvatlash: Uskunaning uzoq muddatli barqaror ishlashini ta'minlash uchun jihozlarga texnik xizmat ko'rsatish va texnik yordam xizmatlarini ko'rsatish.

Nosozliklarni bartaraf etish: foydalanish paytida mijozlar duch keladigan muammolarni hal qilish va zarur texnik yordam va ehtiyot qismlarni almashtirish xizmatlarini taqdim etish.

Fikr-mulohazalarni yig'ish: Mijozlarning fikr-mulohazalarini to'plang, yaxshilanishlar va optimallashtirishlarni amalga oshiring, mahsulot sifati va xizmat darajasini yaxshilang.









Kompaniyada uskunalarni boshqarishning intellektual platformasi o‘rnatildi, 310 ta ishlov berish va payvandlash robotlari to‘plami (to‘plami) o‘rnatildi. Reja tugagandan so'ng, 500 dan ortiq to'plamlar (to'plamlar) bo'ladi va uskunalarni tarmoqqa ulash darajasi 95% ga etadi. 32 ta payvandlash liniyasi foydalanishga topshirildi, 50 tasini o'rnatish rejalashtirilgan va butun mahsulot liniyasini avtomatlashtirish darajasiga erishildi.

Issiq teglar: 100 tonna ko'prikli kran, Xitoy 100 tonna ko'prikli kran ishlab chiqaruvchilari, etkazib beruvchilar, zavod
