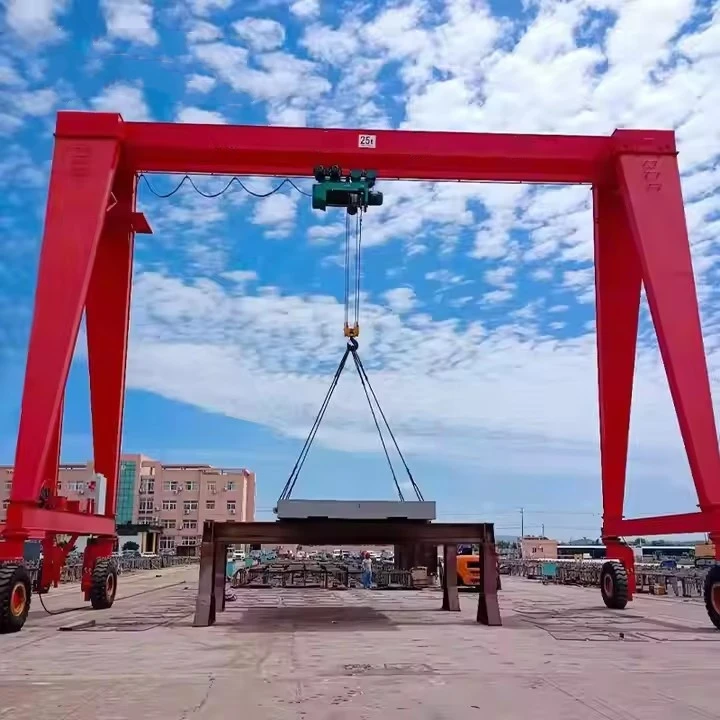

Elektr ko'targichli 30t bitta nurli portalli kran

Asosiy xususiyatlar va afzalliklar

1. Yagona nurli (Girder) dizayni

Yengil, ammo kuchli– Yuqori-sifatli po‘latdan yasalgan (quti-turi yoki I-nur konstruksiyalari).

Xarajat-samarali– Ishlashda ikki baravarli kranlarga qaraganda ancha arzon5 tonna yuksamarali.

Joyni tejash-– Ikki to‘sinli kranlarga qaraganda kamroq bosh joyini talab qiladi.

2. Elektr ko'targich tizimi

Elektr ko'targichlarning turlari:

Zanjirli ko'targich(masalan, CM Lodestar, Kito, Yale) – Tez-tez, oʻrtacha yuk koʻtarish uchun eng mos-.

Tel arqonli ko'targich(masalan, Demag, ABUS, GH) – Og'ir yuklarda-foydalanish uchun qulayroq ishlash.

Ko'targichni boshqarish vositalari:

Pendant nazorati(simli, osilgan pult).

Simsiz pult(xavfsizroq, uzoq{0}}masofada ishlash uchun).

O'zgaruvchan tezlik(yukni aniq joylashtirish uchun).

3. Mobillik va sozlanish imkoniyatlari

Ruxsat etilgan Gantry– Statsionar, doimiy foydalanish uchun polga mahkamlangan.

Sozlanishi balandlik– Turli xil ish joylari ehtiyojlari uchun teleskopik oyoqlar.

Mobil Gantry- bilan jihozlangang'ildirakli oyoqlar(qo'lda surish yoki motorli sayohat).

4. Xavfsizlik va ishonchlilik

✔ Haddan tashqari yuk himoyasi- 5 tonnadan ortiq yuk ko'tarishning oldini oladi.
✔ Limit kalitlari– Maksimal balandlikda/sayohatda avtomatik to‘xtash.
✔ Favqulodda to'xtatish tugmasi– Xavfsizlik uchun quvvatni zudlik bilan uzish.
✔ Tebranishga qarshi-nazorat(ixtiyoriy) - Yukning tebranishini kamaytiradi.



Taqqoslash: Elektr zanjirli ko'targich va sim arqonli ko'taruvchi

Xususiyat	Elektr zanjirli ko'targich	Elektr arqonli ko'targich
Eng yaxshisi uchun	Oʻrtacha{0}}vazifa, tez-tez koʻtarilish	Og'ir{0}}vazifa, yuqori-aniqlik
Yuk ko'tarish tezligi	Tezroq (8 m/min gacha)	Sekinroq, lekin silliqroq (3-5 m/min)
Chidamlilik	Seminarlar uchun yaxshi	Qattiq muhitlar uchun yaxshiroqdir
Xizmat	Past (kamroq qismlar)	O'rtacha (moylashni talab qiladi)
Narxi	Pastroq	Yuqori



Kelib chiqqan joyi: Henan, Xitoy

Kafolat: 2 yil

Og'irligi (KG): 60000 kg

Videoni chiqish{0}}tekshirish: Taqdim etilgan

Mashina sinovi hisoboti: Taqdim etilgan

Ilova: omborlar, zavod va boshqa joy

Kran turi: quti tipidagi portal krani

Harakat tezligi: 20 m/min

Yuk ko'tarish mexanizmi: Elektr ko'targich

Boshqarish usuli: Yerdan boshqarish + Masofadan boshqarish (moslashtirilgan)

Ish vazifasi: A5

Ishlash harorati: -20~+40 daraja

Sanoat kuchlanishi: 380V50HZ3Phanse yoki boshqa

Rang: moslashtirilgan

Moslashtirish: Qabul qilingan



Bu erda batafsil taqsimotelektr ko'targichli bitta nurli portalli kranning tarkibiy qismlari:

1. Asosiy tuzilmaviy komponentlar

A. Yagona to‘sinli (asosiy nur)

Funktsiya: Asosiy yuk-tashuvchi tuzilma

Material: Payvandlangan po'lat quti-turi yoki I-shur konstruktsiyasi

Xususiyatlari:

5 tonnalik sig'im uchun optimallashtirilgan

Stress nuqtalarida mustahkamlovchi plitalarni o'z ichiga olishi mumkin

Ko'pincha korroziyaga chidamliligi uchun galvanizli yoki bo'yalgan

B. Oxirgi vagonlar (qo‘llab-quvvatlovchi oyoqlar)

Funktsiya: Vertikal qo'llab-quvvatlash tuzilishi

Turlari:

Ruxsat etilgan oyoqlar: Doimiy o'rnatish

Sozlanishi oyoqlar: Balandlik o'zgarishi uchun teleskopik

Mobil oyoqlari: G'ildiraklar bilan jihozlangan

Komponentlar:

Vertikal ustunlar

Barqarorlik uchun diagonal mustahkamlash

Asosiy plitalar yoki g'ildirak birikmalari

2. Yuk ko'tarish tizimi

A. Elektr ko'taruvchi qurilma

Asosiy komponentlar:

Elektr dvigateli (3 fazali, odatda 380V/415V)

Vitesni kamaytirish tizimi

Baraban yoki zanjir g'ildiragini yig'ish

Tormoz tizimi (elektromagnit yoki mexanik)

Turlari:

Zanjirli ko'targich:

Yuklash zanjiri (80-sinf yoki undan yuqori)

Zanjirli konteyner

Tel arqonli ko'targich:

Po'lat sim arqon (diametri 6-12 mm)

Yivli tizimli arqonli tambur

Arqon yo'riqnomasi

B. Trolley yig'ish

Funktsiya: Nur bo'ylab gorizontal harakatlanish imkonini beradi

Komponentlar:

Trolley ramkasi

Drayv g'ildiraklari (poliuretan yoki po'lat)

Yo'naltiruvchi roliklar

Ixtiyoriy motorli sayohat tizimi

3. Harakat tizimlari

A. Ko'prik sayohat tizimi

Komponentlar:

Drayv g'ildiraklari (bir yoki ikki haydovchi)

Sayohat motorlari (quvvatli modellar uchun)

Temir yo'l tizimi (izlanuvchi modellar uchun)

Buferlar/bamperlar

B. Opsiyonel motorli tizimlar

Ko'prik sayohat motorlari

Trolleyli sayohat motorlari

To'g'ri ishlash uchun o'zgaruvchan chastotali drayverlar (VFD).

4. Elektr komponentlari

A. Elektr ta'minoti tizimi

Komponentlar:

Festoon tizimi yoki simi makaralari

Quvvat kollektori (temir yo'l{0}}o'rnatilgan tizimlar uchun)

Birlashma qutilari

O'chirish to'xtatuvchilari

B. Boshqarish tizimi

Komponentlar:

Pandantli boshqaruv stantsiyasi (IP54 yoki undan yuqori)

Simsiz masofaviy tizim (ixtiyoriy)

Kontaktlar va o'rni bilan boshqaruv paneli

Favqulodda to'xtash davri

C. Xavfsizlik asboblari

Standart xususiyatlar:

Haddan tashqari yuk cheklovchi

Yuqori/pastki chegara kalitlari

Fazali himoya relesi

Favqulodda to'xtatish tugmasi

Ixtiyoriy xususiyatlar:

To'qnashuvga qarshi-tizim

Yuklash momenti ko'rsatkichi

Sway nazorat qilish tizimi

.

5. Xavfsizlik va yordamchi komponentlar

A. Strukturaviy xavfsizlik xususiyatlari

Komponentlar:

Yakuniy to'xtashlar

Temir yo'llarni tozalash

Ogohlantirish belgilari

Uchirishga qarshi{0}}qurilmalar

B. Operatsion yordam vositalari

Komponentlar:

Yuk ko'rsatkichlari

Kranni yoritish

Ogohlantirish signallari

Shamolga chidamli{0}}qurilmalar (tashqi foydalanish uchun)

6. Qo'shimcha aksessuarlar

Ko'tarish qo'shimchalari:

Spreader nurlari

Elektromagnitlar

Vakuum ko'taruvchilar

Monitoring tizimlari:

Hujayralarni yuklash

Masofaviy monitoring

Foydalanishni kuzatish

Eskiz

Asosiy texnik



1. Xarajatlarning samaradorligi

Dastlabki investitsiyalarni kamaytirishqo'sh to'sinli kranlar bilan solishtirganda

O'rnatish xarajatlarini kamaytirish(uchish-qo'nish yo'lagi nurlariga ehtiyoj yo'q)

Energiya-tejamkor ishlashelektr quvvati bilan

2. Fazoni optimallashtirish

Yilni dizaynkamroq bosh joyini talab qiladi

Doimiy asos yo'qkerak (mobil versiyalari mavjud)

Kam{0}}boʻshliq uchun idealish joylari

3. Operatsion afzalliklari

Yukni aniq nazorat qilisho'zgaruvchan tezlik imkoniyatlari bilan

Silliq operatsiyaelektr ko'targich bilan (qo'llanmaga nisbatan)

Operator charchoqlarining kamayishikulon/masofadan boshqarish pulti bilan

4. Ko'p qirralilik

Sozlanishi mumkin bo'lgan masofa va balandlikturli ilovalar uchun

Bir nechta yuk ko'tarish variantlari(zanjir yoki sim arqon)

Moslashtirilgan konfiguratsiyalarmaxsus ehtiyojlar uchun

5. Xavfsizlik xususiyatlari

Oʻrnatilgan{0}}ortiqcha yukdan himoya

Favqulodda to'xtash funktsiyasi

Limit kalitlarixavfsiz sayohat oralig'i uchun

Tebranishga qarshi-nazorat(ixtiyoriy)

6. Oson texnik xizmat ko'rsatish

Oddiyroq tuzilishkamroq komponentlar bilan

Oson kirishbarcha qismlarga

Modulli dizayntez ta'mirlash uchun



1. Ishlab chiqarish va yig'ish

Mashinani o'rnatishva texnik xizmat ko'rsatish

Ishlab chiqarish liniyasimateriallarga ishlov berish

Komponentlarni yig'ishavtomobil / aerokosmik sohasida

2. Ombor va logistika

Yuklash/tushirishyuk mashinalari va konteynerlar

Palet bilan ishlov berishtarqatish markazlarida

Og'ir inventarboshqaruv

3. Qurilish maydonchalari

Chelik konstruktsiyasierektsiya

Prefabrik betonishlov berish

Materialni joylashtirishbalandlikda

4. Ta'mirlash va texnik xizmat ko'rsatish

Sanoat uskunalarixizmat ko'rsatish

Avtomobilni ta'mirlash(avtobuslar, yuk mashinalari, temir yo'l)

Elektr stansiyasitexnik xizmat ko'rsatish

5. Metallga ishlov berish

Quyma operatsiyalari

Chelik plastinkaishlov berish

Ishlab chiqarish sexiilovalar

6. Portlar va kemasozlik zavodlari

Yuk tashish

Kema ta'mirlashoperatsiyalar

Konteynerlarni boshqarish

7. Energetika sektori

Transformatoro'rnatish

Shamol turbinasikomponentlar bilan ishlash

Energiya ishlab chiqarishuskunalarga texnik xizmat ko'rsatish

8. Maxsus ilovalar

Sahna jihozlariishlov berish

Samolyotga texnik xizmat ko'rsatish

Kon uskunalarita'mirlash



Yagona nurli harakatlanuvchi portal kranni ishlab chiqarish tartibi dizayn va materiallarni xarid qilishdan yig'ish, sinovdan o'tkazish va yakuniy yetkazib berishgacha bo'lgan bir necha asosiy bosqichlarni o'z ichiga oladi. Quyida odatdagi ishlab chiqarish jarayonining-bosqichma-bosqich-kontseptsiyasi keltirilgan:

1. Dizayn va muhandislik
Mijozlarning talablarini tahlil qilish: Yuk ko'tarish qobiliyatini, masofani, ko'tarish balandligini, ish aylanishini va ish muhitini aniqlang.

Strukturaviy dizayn:

Asosiy to'sinni loyihalash (bitta quti yoki I-nur strukturasi).

So'nggi vagonlarni (oyoqlar/g'ildiraklar) va uchish-qo'nish yo'lagi nurlarini loyihalash.

Ko'taruvchi/trolleybus turini tanlang (elektr yoki qo'lda).

Yuk va kuchlanish hisoblari: standartlarga (ISO, FEM, DIN yoki ASME) muvofiqligini ta'minlang.

Elektr va boshqaruv tizimini loyihalash: Dvigatellar, tormozlar, chegara kalitlari va boshqaruv panellarini tanlang.

2. Materiallarni xarid qilish
Po'lat plitalar va profillar: Asosiy to'sinlar va tayanchlar uchun-yuqori sifatli Q235B/Q345B po'latdir.

Mexanik komponentlar: g'ildiraklar, o'qlar, podshipniklar, viteslar va muftalar.

Elektr komponentlari: motorlar, kabellar, boshqaruv panellari va xavfsizlik moslamalari.

3. Asosiy komponentlarni ishlab chiqarish
A. Asosiy to‘sinlarni yasash
Kesish: aniqlik uchun CNC plazma/oksi-yonilg'i bilan kesish.

Payvandlash: kuchli tikuvlar uchun avtomatlashtirilgan suv ostida payvandlash (SAW).

To'g'rilash va Tekshirish: To'g'ri kamber (oldindan egilgan) va nuqsonlarni tekshiring (UT/RT sinovi).

B. Vagonlar va oyoqlarning oxiri
Ramka yig'ish: mustahkamlangan mustahkamlovchi bilan payvandlangan po'lat konstruktsiya.

G'ildirak va podshipniklarni o'rnatish: silliq harakatlanish uchun ishlangan g'ildiraklar.

C. Ko'targich va aravacha
Oldindan yigʻilgan{0}}koʻtargich: Elektr zanjirli koʻtargich yoki sim arqonli koʻtargich.

Trolley ramkasi: ko'targichning harakatlanishini ta'minlash uchun ishlab chiqarilgan.

4. Sirtga ishlov berish va bo'yash
Shot Blasting: zangni olib tashlaydi va bo'yoq yopishishini yaxshilaydi.

Astar va bo'yoq: korroziyaga qarshi qoplamalar (epoksi + poliuretan).

5. Yig'ish
To'sinli va oxirgi vagonni birlashtirish: Asosiy nurni oyoqlarga murvat yoki payvandlang.

Ko'targich / aravachani o'rnatish: to'singa o'rnatiladi.

Elektr simlari: motorlar, boshqaruv elementlari va xavfsizlik moslamalarini ulang.

6. Sinov va sifat nazorati
O'lchovli tekshiruv: oraliq, balandlik va hizalanishni tekshiring.

Yuk sinovi:

Statik yuk testi: SWL ning 125% (Xavfsiz ish yuki).

Dinamik yuk testi: operatsion tekshiruvlar bilan SWL ning 110%.

Funktsional testlar: Sayohat, ko'tarish, tormozlash va chegara kalitini tekshirish.

7. Demontaj va qadoqlash
Yuk tashish uchun: Kranni modullarga (to'sinlar, oyoqlar, ko'taruvchi) qismlarga ajratish mumkin.

Himoya qadoqlash: dengiz transporti uchun suv o'tkazmaydigan o'rash.

8. Oʻrnatish va ishga tushirish (-Saytda)
Uchish-qo'nish yo'lagini tayyorlash: tekis relslar yoki erdan tayanch bo'lishini ta'minlang.

Qayta yig'ish: komponentlarni bir-biriga bog'lab qo'ying.

Yakuniy sinov: yuk ostida operatsion tekshiruvlar.

9. Hujjatlar va yetkazib berish
Qo'llanma va sertifikatlar: yuk sinovi hisobotlarini, Idoralar/ISO sertifikatlarini qo'shing.

Trening: Operator va texnik xizmat ko'rsatish bo'yicha ko'rsatmalar.

Seminar ko'rinishi:
