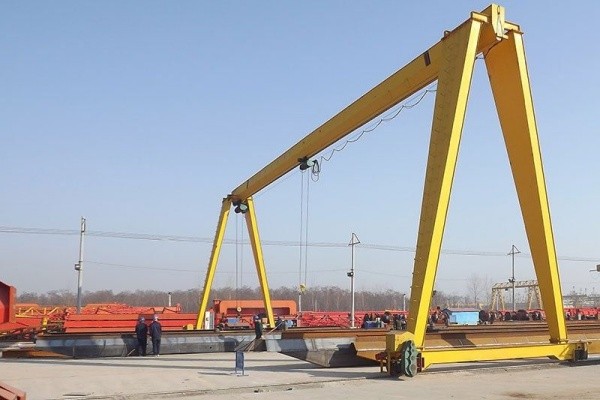

Mobil bitta girder kran



Asosiy xususiyatlar:
Yagona girder: bitta asosiy nur ko'targich \/ trolleyni qo'llab-quvvatlaydi.

Mobility:

Raelsda relslarda kauchuk charchagan yoki po'lat g'ildiraklar bo'lishi mumkin.

Moslashuvchan operatsiya uchun yer yoki relslar bo'ylab harakatlanadi.

Sozlanishi Span: Ba'zi modellar oyoqlari orasidagi masofani to'g'rilashga imkon beradi.

Hoist \/ trolley: girderga o'rnatilgan, nur bilan sayohat qilishi mumkin.

Yuk ko'tarish quvvati: odatda dizaynga qarab 1 tonnadan yoki undan ko'pgacha bo'lgan.

Span va Balandlik: ma'lum bir saytga bo'lgan ehtiyojlarga mos kelish mumkin.



Ishlab chiqarilgan joyi: Xenan, Xitoy

Kafolat: 2 yil

Og'irligi (kg): 60000 kg

Video chiquvchi tekshirish: taqdim etilgan

Mashinasozlik to'g'risidagi hisobot: taqdim etilgan

Ilova: omborxonalar, zavod va boshqa joy

Kran turi: qutini tipidagi mayda-kran

Sayohat tezligi: 20m \/ min

Yuk ko'tarish mexanizmi: Elektr cho'qqi

Nazorat usuli: zaminni boshqarish + masofadan boshqarish pulti (sozlangan)

Ishchi vazifasi: A5

Ish harorati: -20 ~ +40 ilmiy daraja

Sanoat kuchlanishi: 380v50hthhance yoki boshqa

Rang: moslashtirilgan

Modoriylashtirish: qabul qilingan





1.Main nuri

1) funktsiya
Ko'tarish trolleyi uchun asosiy gorizontal yordam sifatida ishlaydi.

Ko'tarilgan yuklarni ko'tarish uchun yuklarni kran oyoqlariga o'tkazadi.

Kuchli va qisqarish uchun kuchli va qattiq bo'lishi kerak.

2) Dizayn va tuzilish
Odatda po'latdan yasalgan i nurlari yoki quti nurlaridan uydirma.

Boxning asosiy nurlari yuqori kuch va ravonlik uchun afzal ko'riladi.

Name uzunligi (Span) ish joylari va mijoz talablariga bog'liq.

Yorliq yuk ostida egilishni minimallashtirish uchun mo'ljallangan bo'lishi kerak.



2. Tizim tizimi

1) yadro tarkibiy qismlari
Ko'tarish: yuk ko'taradigan va ko'taradigan asosiy ko'tarish moslamasi.

Trolley: ko'taruvchi gorizontal ravishda asosiy girder bo'ylab harakat qiladi.

Simli arqon yoki zanjir: Hoist kanakni ko'tarish mexanizmiga ulang.

Cance Blok: Yuk ko'tarishda ishlatiladigan simli arqon yoki zanjirga biriktirilgan.

2) ishlatiladigan oqish turlari
Elektr simlarini ko'tarish:

O'rtacha og'ir yuklar uchun javob beradi.

Aniq nazorat bilan silliq ko'tarishni ta'minlaydi.

Ko'pincha bir nechta tezlik, tormoz va ortiqcha yukni himoya qilish bilan jihozlangan.

Elektr tarmog'ini ko'tarish:

Odatda engil yuklar uchun ishlatiladi.

Ixcham va iqtisodiy jihatdan samarali.

Simli iplarni ko'tarish bilan solishtirganda texnik xizmat.

3) ko'tarish xususiyatlari
Yuk ko'tarish quvvati: dizayn asosida diapazon; Oddiy mobil qorin bo'shlig'i kranlari 20+ tonnagacha ko'tarilishdan ko'tarilganlar.

Yuk ko'tarish balandligi: simli ip uzunligi va trolleyni rasmiylashtirish bilan belgilanadi.

Tormoz tizimi: yukni ishonchli ushlab turish uchun elektromagnit yoki mexanik tormozlar.

Yozuvlarni himoya qilish: sensorlar yoki yuk hujayralari ko'tarishni oldini oladi.

Cheklovlar: yuqori va pastki chegarani haddan tashqari ko'tarilishning oldini olish uchun yoki ortiqcha tushirishning oldini olish uchun.

4) Trolley tizimi
Asosiy nurga o'rnatilgan relslar yoki trekka o'rnatilgan.

Yukni girder Scan bo'ylab harakatlantiradi.

Elektr motor va vites qutisi tomonidan quvvatlanadi.

Pendant yoki simsiz masofadan boshqarish orqali boshqariladi.

3.endingtashish

1) funktsiya
Asosiy girderni qo'llab-quvvatlaydi va uni kran oyoqlariga bog'laydi.

G'ildiraklar yoki relslar bo'ylab harakatlanishiga imkon beradigan g'ildiraklar uylari.

Girderlarni girderdan g'ildiraklarga, keyin erga yuklaydi.

2) Tuzilma va dizayn
Odatda tamg'alangan po'lat plitalardan tayyorlangan plitalar.

G'ildirak yig'inlarini joylashtirish uchun mo'ljallangan (quruqlik harakati yoki temir yo'lida po'lat g'ildiraklar uchun rezina shinalar).

Kranda ishlash paytida egilib, burish bilan burish uchun etarlicha qattiq bo'lishi kerak.



4.Crane sayohat mexanizmi

Sayohat g'ildiraklari:

Oxirgi tashabbuslarga o'rnatilgan.

Raellar uchun silliq beton pollari yoki po'lat g'ildiraklar uchun kauchuksiz charchaishi mumkin.

Silliq aylanish uchun rulmanlar bilan jihozlangan.

Sayohat motorlari:

G'ildiraklarni vites qutilari orqali boshqaradigan elektr motorlar.

Kranni yuki bilan siljitish uchun etarlicha moment bering.

Tishlilar:

Motor tezligini munosib g'ildirak tezligiga kamaytiring va momentni oshiring.

Odatda qurt gitubes yoki vites qutislari.

Drayv o'qlari:

Vitsov qutisini proteutni g'ildiraklarga ulang, quvvatni uzating.

Tormoz tizimlari:

Sayohat motorlari yoki g'ildiraklar uchun zarur bo'lgan kranning statsiyasini ushlab turish uchun elektromagnit yoki mexanik tormozlar.

5.troley sayohat mexanizmi

Trolley g'ildiraklari:

Trolley ramkaga o'rnatilgan.

Odatda silliq siljish uchun aniq rulmanlar bilan po'latdan yasalgan.

Asosiy girderning yuqori novda yoki relslarida yugurish uchun mo'ljallangan.

Sayohat motor:

Elektr dvigateli trolleylik harakatini kuch beradi.

Tez-tez tezlikni pasaytirish va momentni ko'paytirish uchun vitivlar qutisi bilan bog'langan.

Teambox:

Odatda qurt yoki vertikal tur.

Boshqariladigan trolley harakatini mometr ko'paytirish va tezligini pasaytiradi.

Haydovchi tizimi:

Motor partom va drayv mil orqali bir yoki bir nechta trolley g'ildiraklarini boshqaradi.

Nazorat tizimi:

Pendant yoki simsiz masofadan boshqarish orqali boshqariladi.

Trolleyaning oldinga va orqaga harakatlanishiga imkon beradi.

Tormozlar:

Elektromagnit yoki mexanik tormozlar to'xtash paytida trolleyni ushlab turish uchun motor mil yoki vites qutisiga o'rnatiladi.

Cheklovlar:

Asosiy girtrning ikkala uchida o'rnatilgan.

Trolleyaning dorining uchlarini tugatishiga to'sqinlik qiladi, xavfsizlikni kuchaytiradi.

6.Crane g'ildiragi

G'ildiraklar turlari
Po'lat g'ildiraklar:

Po'lat relslarda yugurish uchun mo'ljallangan.

Odatda ochiq havoda kranlar yoki og'ir odatlar uchun ishlatiladi.

Bardoshli va og'ir yuklarni ishlashga qodir.

Uzluksiz relslarni uzluksizlantirish uchun talab qiladi.

Kauchuksiz charchagan g'ildiraklar:

Beton yoki asfaltlangan sirtlarda sayohat qilish uchun mo'ljallangan.

Tog'li kiyimlarni yaxshiroq kamaytiring.

Timeere operatsiyasi va shokni yaxshilash.

Relslarsiz ko'proq moslashuvchan harakat.

7.Crane kancasi

1) funktsiya
Kanca - bu kran cho'ponni yukqa bog'laydigan asosiy ko'tarish moslamaidir.

Kran ish paytida ishonchli ushlab turadi va yuklarni siljitadi.

2) ilgaklar turlari
Standart kran iliq:

Yuqori kuch uchun soxta po'lat yoki qotishmali po'latdan yasalgan.

Qog'oz sirpanishni oldini olish uchun xavfsizlik ta'minoti bilan mo'ljallangan.

Odatda yotgan yukni tekislashga imkon beradigan kanallar.

Ixtisoslashgan ilgaklar:

Ilgaklar, ohak ilgaklar yoki ma'lum bir yuk turlari uchun maxsus kancalar.

Muayyan sohalar uchun og'irlikdagi dizaynlarni o'z ichiga olishi mumkin.


8.

1) Maqsad
Krenaning turli xil harakatlari uchun mexanik kuchni beradi:

Kranda sayohat

Trolley sayohat qilish (ko'targichni asosiy girder bo'ylab harakatlantirish)

Ko'tarish (ko'tarish va pastki yuklarni ko'tarish uchun ko'tarish operatsiyasi)

2) ishlatiladigan motorlar turlari
Elektr motorlari (eng keng tarqalgan):

AC Motors:

Squirel qafasni olish va ishonchlilik uchun kurashni indüker Motors.

Ko'pincha krani sayohat va trolleylik harakati uchun ishlatiladi.

DC Motors:

Zo'r tezlikni boshqarish va momentni taklif qiling.

Xizmat talablari tufayli bugungi kunda kam uchraydi.

Avtomobil xususiyatlari:

Raqamlar yuk ko'tarish va tezlik talablariga bog'liq.

Odatda og'ir vazifalarni bajaradigan, vaqtincha majburiyatlar tsikllari.

.

9.Sound va engil signalizatsiya tizimi va cheklash tugmasi

1) Ovoz va engil signalizatsiya tizimi
Maqsad:

Xavfsizlikni kuchaytirish uchun kran harakatini kranda ishlaydigan sohada ogohlantiradi.

Yaqin atrofdagi ishchilarni ko'tarish paytida, trolley sayohat paytida yoki kreatsion operatsiyalar paytida ogohlantiradi.
2) cheklovlar
Maqsad:

Kran yoki trolleyni xavfsiz operatsion chegaralardan tashqarida harakatlanishining oldini oling.

Kran tuzilishi, ko'tarish va zarardan yukni himoya qiladi.

10.SAFTORETTSIYA ISHLAB CHIQARISH

1) ortiqcha yukni himoya qilish moslamasi
Yuk ko'tarish yuklarini kran miqdoridan oshib ketishining oldini oladi.

Yukni yuklash sensorlari yoki yuklarni ko'taradigan kameralar bilan to'ldiradi.

Ortiqcha yuklanganida avtomatik ravishda ko'tarishni to'xtatadi.

Kran tuzilishini himoya qiladi va operator xavfsizligini oshiradi.

2) cheklovlar
Yuk ko'tarish cheklovi: kancaning haddan tashqari ko'tarilishiga yoki undan yuqori darajadagi.

Trolley Cimple tugmachasi: Trolleynni girderning uchi tugaydi.

Kranda sayohat qilish cheklovi: uchish-qo'nish yo'lagi yoki xavfsiz zonalarda kranni to'xtatadi.

3) Favqulodda vaziyatni o'chirish tugmasi
Boshqaruv panellari va pendant nazorati ostida joylashgan.

Darhol bosim o'tkazganda quvvatni barcha kran harakatlarga kesib tashlaydi.

Favqulodda vaziyatlarda tez to'xtatiladi.

4) To'plangan qurilmalar
Bir nechta kran yoki to'siqlar bilan ishlatiladi.

Sensorlar boshqa kranlar yoki inshootlarga yaqinlikni aniqlaydilar.

To'qnashuvlardan saqlanish uchun avtomatik ravishda sekin yoki kran harakatini to'xtating.

5) tormoz tizimlari
Yuk ko'tarish, trolley va kreanlarga sayohat qilish uchun elektromagnit yoki mexanik tormozlar.

Kranda statsionar bo'lganda pozitsiyani saqlang.

Elektr uzilishida yoki favqulodda to'xtash paytida avtomatik ravishda shug'ullaning.

11.Control rejimi

1) Pendant nazorati
Simli qo'lni boshqarish moslamasi kabel orqali kran bilan bog'langan.

Operatorga barcha kranlarning barcha harakatlarini boshqarishga ruxsat beradi: ko'tarish, trolley sayohat va kran sayohat.

Aniq nazorat uchun tugmachalar yoki joystiklar xususiyatlari.

Kichik yoki o'rta bo'yli kranda keng tarqalgan.

2) Simsiz masofadan boshqarish pulti
Ish joyini aylanib o'tish uchun operator erkinligini ta'minlaydi.

Radio signallari orqali barcha kran funktsiyalarini boshqaradi.

Favqulodda vaziyatlar uchun xavfsizlik xususiyatlari bilan jihozlangan.

Kattaroq asarlar uchun ideal yoki ko'rinishi turli pozitsiyalardan yaxshiroq bo'lganda.

3) Kabinani boshqarish
Operator kranda o'rnatilgan idishni ichiga o'tiradi.

Joysticks, pedallar va tugmalarni boshqarish.

Uzoq operatsiyalar uchun ajoyib ko'rinishi va qulayligini taklif etadi.

Yagona girder gender kranlari uchun kamroq keng tarqalgan, ammo og'ir yoki ixtisoslashgan kranlarda ishlatiladigan.

4) yarim avtomatik \/ avtomatik boshqarish
Avtomatlashtirilgan ketma-ketlik uchun dasturlashtirilgan mantiqiy boshqaruvchilarni (plcs) birlashtiradi.

Takroriy yoki aniq harakatlarni talab qiladigan ixtisoslashtirilgan dasturlarda ishlatiladi.

Fikrlash va xavfsizlik aloqalari joylashuvi uchun sensorlar bilan birlashtirilishi mumkin.

5) boshqaruv tizimlarining xususiyatlari
Silliq operatsiya uchun ko'p tezlikda boshqarish.

Shoshilinch to'xtatish va xavfsizlik vositalaridan foydalanish.

Ortiqcha yuklash va almashtirishni cheklash.

Foydalanish qulayligi uchun foydalanuvchi interfeyslari.

Eskiz

Asosiy texnik





1. Moslashuvchanlik va harakatchanlik
Ostakka osongina harakatlanadigan, turli xil joylarda ishlov berishga imkon beradigan ishlov berishga imkon beradi.

Tashqi tomondan va yopiq yuzalarda ishlatilgan.

2. Xarajat-samarali
Odatda ikki girer yoki sobit bog 'kranlari bilan solishtirganda arzon narxlar.

Soddalashtirilgan dizayn kamroq moddiy va ishlab chiqarish xarajatlarini anglatadi.

3. FOYDALANISH
Yagona girtry dizayni kamroq sarlavha va engilroq, kamroq sarlavha talab qiladi.

Cheklangan vertikal kosmosli ob'ektlar uchun ideal.

4. oson o'rnatish va texnik xizmat ko'rsatish
Yengil tuzilishga olib keladigan va demontaj qilish uchun tezkor va demontaj qilish.

Muntazam texnik xizmat va tekshirish uchun osonroq kirish.

5. Ko'p qirrali arizalar
Keng tarmoqlar, shu jumladan omborxonalar, seminarlar, qurilish joylari va kichik ishlab chiqarish zavodlarining keng doirasi uchun javob beradi.

O'rnatish vositasini engil ko'tarish vazifalarini unumli ravishda boshqarishi mumkin.

6. Yaxshi yuk sig'imi
Mo''tadil yuk ko'tarish (odatda 20 tonnagacha) ishonchli ishlashi bilan.

7. Yaxshilangan xavfsizlik
Zamonaviy xavfsizlik moslamalari, masalan, ortiqcha yukni himoya qilish, cheklovli kalitlar va signallar bilan jihozlangan.

Moddiy ishlov berish operatsiyalarida xavflarni kamaytiradi.



1. Qurilish joylari
Po'lat oqimlar, beton bloklar va uskunalar kabi qurilish materiallarini ko'tarish va harakatlantirish.

Mobility tufayli vaqtincha foydalanish uchun ideal.

2. omborxonalar va saqlash joylari
Paletkalar, konteynerlar va og'ir mahsulotlarni ko'rib chiqish.

Ochiq joylarda materiallarni samarali ravishda siljitadi.

3. Ishlab chiqarish ob'ektlari
Qismlar va tayyor mahsulotlarni tashish orqali yig'ish liniyalarida yordam berish.

Og'ir tarkibiy qismlarni yuklash va tushirish.

4. Kemasozlik va portlar
Yuklarni kichik doklar yoki konteyner maydonlarida yuklash \/ tushirish.

Qattiq kranlar ta'sirchan bo'lgan materiallarni qayta ishlash.

5. Ta'minot va ta'mirlash seminarlari
Ta'mirlash ishlarini olib borish uchun dvigatellar, mashinalar yoki vositalar.

Seminarlarda moslashuvchan ko'tarish echimlarini ta'minlaydi.

6. Tashqi saqlash joylari
Ommaviy materiallar, quvurlar va qurilish uskunalarini boshqarish.

Tegishli g'ildiraklar bilan jihozlanganda notekis hudud uchun mos keladi.





1. Dizayn va muhandislik
Xaridor talablariga asoslangan texnik xususiyatlarni aniqlang (quvvat, qor, balandligi va boshqalar).

Batafsil muhandislik rasmlari va tarkibiy hisob-kitoblarini yarating.

Tegishli materiallar va tarkibiy qismlarni tanlang.

2. Mavjud xaridlar
Yuqori sifatli po'lat, motorlar, elektr tarkibiy qismlari, g'ildiraklar va boshqa qismlar.

Moddiy guvohlik va standartlarga rioya qilish.

3. Komponentlarning uydirmasi
Asosiy nurni tayyorlash: kesish, payvandlash, va ishlov berish, po'lat plitalar va bo'limlar.

Oyoqlar va oyoqlarni payvandlash va yig'ish.

G'ulot va o'qlar: dizayn bo'yicha ishlov berish va yig'ish.

4. Yuzaki davolash
Barcha po'lat qismlarni tozalang va tayyorlang.

Zavzsiz qoplamalarni, astarlarni va bo'yoqlarni texnik xususiyatlarga muvofiq qo'llang.

5. Majlis
Asosiy nur, oxirgi vagonlar, oyoq va g'ildiraklarni yig'ing.

Motors, vites qutislari, tormozlar va boshqaruv tizimlarini o'rnating.

Asosiy girderda ko'tarilgan va trolley tizimini o'rnating.

6. elektr simlari
Motors uchun simlarni o'rnatish, boshqarish panellari, signallari va cheklovlarni o'chirish.

Bog'lanish yoki simsiz boshqaruv moslamalarini ulang.

7. Sifatni boshqarish va tekshirish
O'lchovli cheklarni va tarkibiy yaxlitlik testlarini bajaring.

Motors va boshqarish vositalarini elektr sinovlari va funktsional sinovlarni o'tkazish.

Sinov xavfsizligi moslamalari, tormozlar, signallar va cheklovlar.

8. Tez sinov
Yuk ko'tarish va to'liq yuklarni o'tkazing.

Yuk ko'tarish sig'imi, sayohat va trolley operatsiyasini tekshiring.

Hujjat natijalari va kerakli tuzatishlarni amalga oshirish.

9. yakuniy tekshirish va qadoqlash
Yakuniy sifat cheklari va sertifikatlash.

Yuk tashish uchun kran tarkibiy qismlarini tozalang va to'ldiring.

Qo'llanmalar, rasmlar va texnik qo'llanmalar tayyorlang.

10. Yetkazib berish va o'rnatish uchun yordam
Mijozlar saytiga kranni jo'nating.

O'rnatish yoki nazoratni ta'minlash.

Operatorlar va xizmat ko'rsatish xodimlari uchun treningni taklif eting.

Seminar ko'rinishi:

Kompaniya aqlli asbob-uskunalarni boshqarish platformasini o'rnatdi va ishlov berish va payvandlash robotlarini 310 to'plam (sett) o'rnatdi. Reja tugagandan so'ng, 500 dan ortiq to'plam (to'plamlar) bo'ladi va uskunaning tarmoq stavkasi 95 foizga etadi. 32 payvandlash liniyalari foydalanishga topshirildi, 50 tasi o'rnatilishi rejalashtirilgan va mahsulotning avtomatlashtirish darajasi 85 foizga etdi.
