Port konteynerli portli kranlar

Port konteynerli portli kranlarning turlari:

Shore (STS) kranlariga-tashish-

Konteynerlarni kemalar va dok o'rtasida o'tkazish uchun ishlatiladi.

Katta kemalar bo'ylab yetib borish uchun uzun bomlar mavjud.

Yuqori yuk ko'tarish quvvati (odatda 40–100+ tonna).

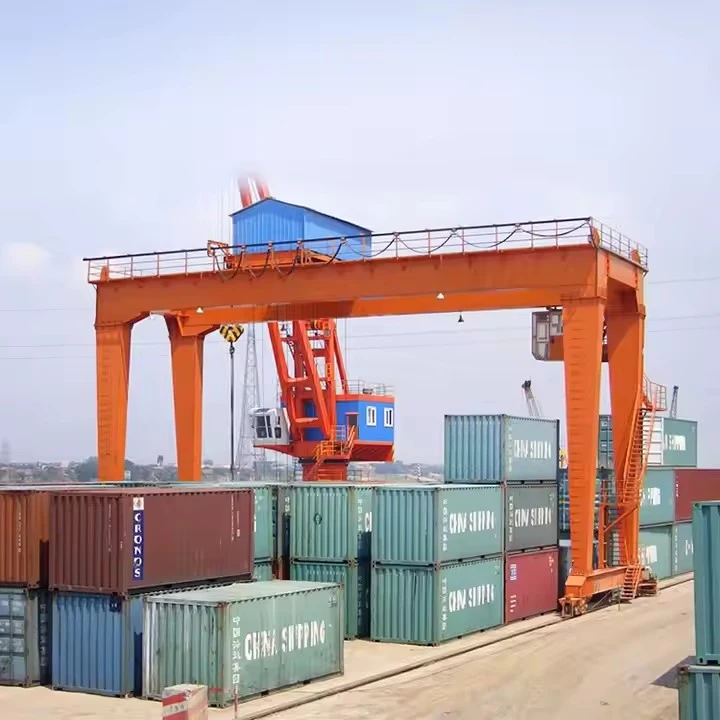

Temir yoʻl-Oʻrnatilgan Gantry (RMG) kranlari

Terminal hovlisida sobit relslar bo'ylab harakatlaning.

Saqlash joylarida konteynerlarni yig'ish uchun ishlatiladi.

Kauchuk-Tired Gantry (RTG) kranlari

Konteyner maydonlarida ishlaydigan mobil kranlar.

Harakatda moslashuvchanlik uchun rezina shinalarda yuguring.



STS, RTG va RMG kranlari o'rtasidagi asosiy farqlar

Komponent	STS krani (Sohilga-kema-)	RTG (Kauchuk-Tired Gantry)	RMG (temir yoʻl-oʻrnatilgan portal)
Mobillik	Piyoda bo'ylab relslar	Kauchuk shinalar (hovli)	Ruxsat etilgan relslar (hovli)
Yuk ko'tarish quvvati	40–100+ tonna	30-50 tonna	30-50 tonna
Avtomatlashtirish	Yuqori (AI/masofaviy operatsiyalar)	O'rtacha (ba'zi avtomatlashtirilgan)	Yuqori (avtomatlashtirilgan hovlilar)



Xususiyatlar va imkoniyatlar:

Yuk ko'tarish quvvati:40–100+ tonna (baʼzi ultra-katta kranlar undan ham koʻproq yuk koʻtaradi).

Tashkilot:gacha72 metr(mega{0}}kabi kemalarga xizmat ko'rsatish uchun24+ konteyner qatori).

Avtomatlashtirish:Ko'pgina zamonaviy kranlar yarim yoki to'liq avtomatlashtirilgan (masalan,masofaviy{0}}boshqariladigan yoki AI-boshqariladigan).

Tezlik:Yuk ko'tarish tezligini oshiradi180 fut/min, trolleybusda sayohat240 fut/min.



Kelib chiqqan joyi: Henan, Xitoy

Kafolat: 1 yil

Og'irligi (KG): 2000 kg

Videoni chiqish{0}}tekshirish: Taqdim etilgan

Mashina sinovi hisoboti: Taqdim etilgan

Kalit so'zlar: portal krani

Rang: moslashtirilgan

Hajmi: moslashtirilgan

Dizayn: kompyuterni optimallashtirish dizayni

Xavfsizlik: Yuqori moslashuvchan tekis kabel quvvati

Ilova: qurilish sanoati, ustaxona, omborxona

Ishchi sinf: A3-A8

Sertifikatlash: ISO, Idoralar, BV, S GS, TUV

Quvvat manbai: 380 ~ 480V, moslashtirilgan

Port konteynerli portal kranlari, ayniqsaShore (STS) kranlarini-tashlang-, konteynerdan samarali foydalanishni ta'minlash uchun birgalikda ishlaydigan bir nechta muhim komponentlardan iborat. Quyida ularning asosiy qismlarining batafsil taqsimoti keltirilgan:



1. Strukturaviy komponentlar

A. Boom (Outreach Arm)

Funktsiya:Konteynerlarni yuklash/tushirish uchun kema bo'ylab cho'ziladi.

Turlari:

Ruxsat etilgan bum:Belgilangan keng qamrovli standart dizayn.

Sozlanishi mumkin bom:Har xil kema o'lchamlarini moslashtirish uchun ko'tarilishi / tushirilishi mumkin.

Aloqa diapazoni:Odatda20–72 metr(ultra{0}}katta konteyner kemalariga erishish uchun).



B. Gantry Frame (Portal tuzilishi)

Butun kranni qo'llab-quvvatlaydi va relslar bo'ylab harakatlanish imkonini beradi.

Quruqlik va suv bo'yi oyoqlari:Barqarorlikni ta'minlash; ba'zi kranlarda borA-ramka qo'llab-quvvatlaydiqo'shimcha kuch uchun.

C. Trolley va yuk ko'taruvchi tizim

Trolley:Tarmoqni joylashtirish uchun bom bo'ylab gorizontal harakatlanadi.

Yuk ko'tarish mexanizmi:Tel arqonlar yoki zanjirlar yordamida idishlarni ko'taradi / tushiradi.

Yuk ko'tarish tezligi:gacha180 fut/min (55 m/min)samarali operatsiyalar uchun.

D. Spreader (konteynerni ko'taruvchi)

Funktsiya:Twistlocks yordamida konteynerlarga qulflanadi.

Turlari:

Ruxsat etilgan tarqatuvchi:Bitta konteyner o'lchamiga (masalan, 20 fut yoki 40 fut) ishlov beradi.

Teleskopik tarqatuvchi:Turli uzunliklarga sozlanadi (20ft, 40ft, 45ft).

Egizak/koʻtaruvchi yoygich:20 futlik ikkita konteynerni bir vaqtning o'zida ko'tarishi mumkin.



2. Mobility & Drive Systems

A. Temir yo‘l tizimi

STS kranlari harakatlanmoqdaparallel relslarqirg'oq bo'ylab.

Drayv mexanizmi:To‘qnashuvga qarshi{0}}elektr dvigatellari (AC/DC) bilan ishlaydi.

B. Wheels & Bogies

Kranning og'irligini taqsimlang va silliq harakatni ta'minlang.

Ba'zi kranlar foydalanadigidravlika tizimlaritekislashni sozlash uchun.

3. Quvvat va boshqaruv tizimlari

A. Elektr ta'minoti

Kabel g'altak tizimi:Trailing kabellari orqali elektr energiyasini kechiktiradi.

Muqobil:Ba'zi kranlar foydalanadidizel generatorlariyokibatareya zaxiralari.

B. Operator kabinasi

To'g'ridan-to'g'ri ko'rish uchun kranda joylashgan.

bilan jihozlanganjoystiklar, ekranlar va avtomatlashtirish boshqaruvlari.

Zamonaviy kranlarda bo'lishi mumkinmasofaviy{0}}boshqaruv stansiyalariyokiAI-yordamidagi operatsiyalar.



C. Avtomatlashtirish va sensorlar

LIDAR/Kameralar:Konteynerning joylashuvi va to'siqlarini aniqlang.

PLC tizimlari:Aniqlik uchun harakatlarni nazorat qilish.

Anti-Sway Tech:Tranzit paytida konteyner tebranishini kamaytiradi.

.

4. Xavfsizlik va yordamchi komponentlar

A. Tormoz tizimlari

Favqulodda tormozlarto'satdan to'xtash uchun.

Anemometrlarkuchli shamollarni aniqlash va kerak bo'lganda operatsiyalarni to'xtatish.

B. Chiroqlar va signallar

Ogohlantirish signallariharakat va ko'tarish uchun.

Miltillovchi mayoqlarkam yorug'likda ko'rish uchun.

C. Narvonlar va texnik xizmat ko'rsatish platformalari

Texniklarga xizmat ko'rsatish uchun mexanik/elektr qismlarga kirishiga ruxsat bering.

5. Maxsus qo'shimchalar (ixtiyoriy)

Reefer (muzlatgichli konteyner) ishlov beruvchilari:Sovutish moslamalari uchun qo'shimcha quvvat uyalari.

Tarozi tizimlari:Ko'tarish paytida konteyner og'irligini o'lchash.

Lazer ko'rsatmalari:Terminallarda avtomatlashtirilgan stacking uchun.

EKSIZ



Asosiy texnik



Teng bo'lmagan samaradorlik

Soatiga 30-50+ ta konteyner harakatini bajarishga qodir

Har bir konteyner uchun aylanish vaqti 2-3 minutgacha

Optimal mahsuldorlik uchun bir vaqtning o'zida ko'tarish va trolleybus harakati

Mega-Kema mosligi

Ultra-katta konteynerli kemalarga xizmat ko'rsatish uchun 72 metrgacha masofani bosib o'ting

Piyoda sathidan 50 metrdan oshiq ko'tarish balandligi

24,000+ TEU yuk ko'taradigan kemalarni boshqarish imkoniyati

Operatsion moslashuvchanlik

Turli xil tomir profillari uchun sozlanishi bom tizimlari

Har xil turdagi konteynerlar uchun almashtiriladigan yoygichlar

Hovli uskunalari bilan tandemda ishlash qobiliyati

Kengaytirilgan avtomatlashtirish

Masofadan ishlash imkoniyatlari

Kompyuter{0}}yordamidagi joylashishni aniqlash tizimlari

Terminal operatsion tizimlari (TOS) bilan integratsiya

Kengaytirilgan xavfsizlik xususiyatlari

To'qnashuvga qarshi-tizimlar

Yukni kuzatish va ortiqcha yukdan himoya qilish

Bo'rondan himoya qilishning avtomatlashtirilgan tizimlari

Ekologik manfaatlar

Qayta tiklanadigan energiya tizimlari

Elektr bilan ishlash imkoniyatlari

Qo'lda ishlaydigan tizimlar bilan solishtirganda uglerod izi kamayadi



Asosiy ilovalar:

Konteyner terminali operatsiyalari

Konteynerlarni qirgʻoqqa-tashish uchun asosiy vosita

Magistral kemalarga xizmat ko'rsatish uchun zarur

Port unumdorligini va kemaning aylanish vaqtini saqlab qolish uchun juda muhim

Intermodal ulanishlar

Hovli portal kranlariga to'g'ridan-to'g'ri o'tkazish (RMGs / RTGs)

Yuk tashuvchilar va yuk mashinalari bilan interfeys

Quruqlikdagi transport turlari uchun ulanish nuqtasi

Ixtisoslashtirilgan yuk tashish

Katta o'lchamli va loyiha yuklari harakati

Reefer konteyner operatsiyalari

Xavfli yuk konteynerlarini tashish

Portni rivojlantirish loyihalari

Yangi mega{0}}terminallar uchun infratuzilmani yoqish

Portni kengaytirish loyihalari uchun asosiy uskunalar

Aqlli port tashabbuslari uchun texnologiya ko'rgazmasi

Favqulodda vaziyatlar va maxsus operatsiyalar

Favqulodda yordam yuklarini tashish

Harbiy logistika yordami

Kemalarni yuklashning maxsus stsenariylari

Rivojlanayotgan ilovalar:

Avtomatlashtirilgan konteyner terminallari

Avtomatlashtirilgan boshqariladigan transport vositalari (AGV) bilan integratsiya

Avtomatlashtirilgan stacking kranlari bilan interfeys

Terminal operatsiyalarini-yoqadigan markaziy komponent

Yashil port tashabbuslari

Elektrlashtirish loyihalari

Energiyani qayta tiklash tizimlari

Kam{0}}emissiya porti operatsiyalari

Ma'lumotlarni yig'ish markazi

Konteynerni kuzatish va kuzatish

Ishlash monitoringi

Bashoratli texnik ma'lumotlarni yig'ish



---

Kranishlab chiqarish tartib

1. Dizayn va muhandislik

Talablarni tahlil qilish

Mijozning texnik xususiyatlarini (yuk ko'tarish qobiliyati, masofa, balandlik, ish muhiti va boshqalar) tushuning.

Operatsion parametrlarni aniqlang: ko'tarish balandligi, harakat tezligi, ish chastotasi va boshqalar.

Dastlabki dizayn

Kontseptual dizaynlar va 3D modellarni yarating.

Quvvat va atrof-muhit sharoitlariga qarab materiallarni tanlang.

Batafsil muhandislik

Batafsil muhandislik chizmalarini ishlab chiqish (konstruktiv komponentlar, mexanizmlar, elektr tizimlari).

Xavfsizlikni ta'minlash uchun stress va charchoq tahlilini o'tkazing.

2. Materiallarni xarid qilish

Yuqori sifatli{0}}materiallarni oling, jumladan:

Strukturaviy komponentlar uchun po'lat plitalar va profillar.

Dvigatellar, vites qutilari va boshqa mexanik qismlar.

Elektr tizimlari va boshqaruv komponentlari.

Sifat standartlariga muvofiqligini ta'minlash uchun materiallarni tekshiring.

3. Ishlab chiqarish

Strukturaviy komponentlarni ishlab chiqarish

Po'lat konstruktsiyalarni (asosiy to'sin, konsol qo'llari, oyoqlari va boshqalar) kesish, payvandlash va yig'ish.

Aniq hizalanish va o'lchamlarni ta'minlang.

Korroziyadan himoya qilish uchun sirtni ishlov berishni (masalan, portlatish, bo'yash) bajaring.

Mexanik yig'ish

Mexanik qismlarni yig'ish (trolleybus, ko'targich, g'ildiraklar va boshqalar).

Dvigatellar, vites qutilari va haydovchi tizimlarini o'rnating.

Elektr yig'ish

Elektr komponentlarini (boshqaruv panellari, kabellar, sensorlar) joylashtiring.

Funktsionalligini ta'minlash uchun tizimni sim va ulang.

4. Sifatni tekshirish

Materialni tekshirish

Materialning sertifikatlanishini tekshiring va sinovlarni o'tkazing (masalan, valentlik sinovlari).

Strukturaviy tekshirish

Payvand choki sifatini tekshiring (masalan, ultratovush tekshiruvi).

O'lchov aniqligini va sirtni pardozlashni ta'minlang.

Assambleyani tekshirish

Barcha qismlarning (mexanik va elektr) hizalanishi va funksionalligini tekshiring.

Yuklash sinovi

Xavfsiz ishlashni ta'minlash uchun statik va dinamik yuk sinovlarini o'tkazing.

5. Zavodni qabul qilish testi (FAT)

Keng qamrovli sinov sinovini o'tkazing, jumladan:

To'liq yuk va ortiqcha yuk sinovlari.

Barcha xavfsizlik moslamalarining funksionalligi (masalan, chegara kalitlari, favqulodda tormozlar).

Trolleybus, ko'targich va kran harakatlarining silliq ishlashi.

Natijalarni hujjatlash va mijozning roziligini olish.

6. Demontaj va qadoqlash

Kranni tashish mumkin bo'lgan qismlarga ajrating.

Tashish paytida shikastlanmaslik uchun komponentlarni xavfsiz tarzda joylashtiring.

Samarali qayta yig'ish uchun qadoqlash ro'yxatini belgilang va tayyorlang.

7. Transport

Tegishli tashish usullaridan foydalangan holda kran komponentlarini o'rnatish joyiga etkazib bering.

8. O'rnatish va ishga tushirish

-Sayt assambleyasida

Strukturaviy komponentlar va mexanik tizimlarni yig'ing.

Elektr tizimlari va boshqaruv panellarini o'rnating.

Kalibrlash va sinov

Kran tizimini saytga xos sharoitlarga-qayta sozlang.

Samaradorlikni tekshirish uchun{0}}saytda yuk testini oʻtkazing.

9. topshirish

Mijoz xodimlariga xavfsiz foydalanish va texnik xizmat ko'rsatish bo'yicha treninglar o'tkazing.

Texnik hujjatlarni taqdim eting (foydalanuvchi qo'llanmasi, texnik qo'llanma, sertifikatlar).

Mijozdan yakuniy tasdiqlash va qabul qilishni oling.

10. Sotishdan keyingi-qo‘llab-quvvatlash

Kafolat xizmatlari va texnik yordamni taklif qiling.

Zarur bo'lganda ehtiyot qismlar va texnik yordam ko'rsating.

Seminar ko'rinishi:

Kompaniyada uskunalarni boshqarishning intellektual platformasi oʻrnatildi, 310 ta ishlov berish va payvandlash robotlari toʻplami (toʻplami) oʻrnatildi. Reja tugagandan so'ng, 500 dan ortiq to'plamlar (to'plamlar) bo'ladi va uskunalar tarmog'ining tezligi 95% ga etadi . 32 payvandlash liniyalari foydalanishga topshirildi, 50 ta o'rnatish rejalashtirilgan va butun mahsulot liniyasini avtomatlashtirish darajasi 85% ga yetdi.
