A-ramkali relsga oʻrnatilgan ikki toʻsinli portalli kran



Nima uchun bu kranni tanlaysiz?

Ultra{0}}og'ir yuklarni ko'tarish uchun eng yaxshisi(masalan, kemasozlik, po'lat zavodlari).

Yuqori xavfsizlikxavfli muhitlarda.

Uzoq muddatli -xarajatlarni tejashchidamlilik va past parvarishlash tufayli.

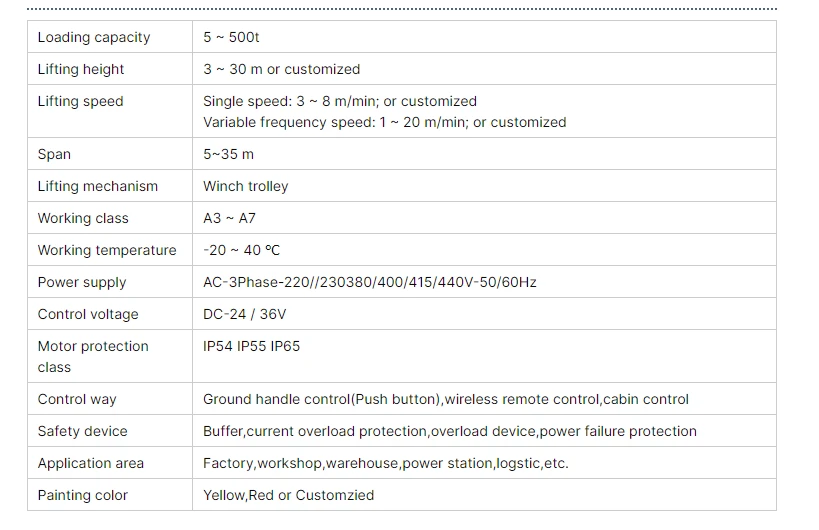

Asosiy xususiyatlar va spetsifikatsiyalar

1. Strukturaviy loyihalash

Ikki torli konfiguratsiya: Yuk ko'tarish qobiliyatini oshirish uchun ikkita asosiy nur (odatda5-500 tonna).

A-Kadr oyoqlari: Yuqori barqarorlik va yon kuchlarga qarshilik uchun uchburchak qo'llab-quvvatlash tuzilishi.

Temir yoʻl-Mounted Travel: Davom etaditemir yoki beton relslaraniq harakat uchun (ichki/tashqi).

2. Yuklash hajmi va oralig'i

Imkoniyat: 10T–500T+ (sozlanishi mumkin).

Oraliq: 10m–40m (ilovaga qarab sozlanishi).

Ko'tarish balandligi: 6m–30m (sozlanishi mumkin).

3. Drayv va boshqaruv tizimi

Sayohat mexanizmi:

Motorli g'ildiraklarbilano'zgaruvchan chastotali drayverlar (VFD)silliq tezlashtirish/sekinlashuv uchun.

Temir yoʻl{0}}boshqariladigan harakatnoto'g'ri joylashtirishni oldini oladi.

Simsiz masofadan boshqarish:

2,4 gigagertsli chastotali masofadan boshqarish pulti(100 m+ diapazon).

Boshqaruv elementlari: ko'targich yuqoriga/pastga, trolleyka chapga/o'ngga, portal oldinga/orqaga.

Favqulodda to'xtash, tezlikni sozlash va ortiqcha yuk himoyasi.



Taqqoslash: A-Frame va standart portal kranlar

Xususiyat	A-Kadrli rels-Oʻrnatilgan	Standart portalli kran
Barqarorlik	✔️ Yuqori (A-oyoqlari yon yuklarga bardosh beradi)	❌ Yanal kuchlar ostida kamroq barqaror
Yuklash quvvati	✔️ gacha500T+	✔️ Odatda200 T gacha
Harakatning aniqligi	✔️ Temir yo'l{0}}boshlovchi,drift yo'q	❌ G'ildirak ustida harakatlanishi mumkin
Tashqi foydalanish	✔️ Yaxshiroqshamol / ob-havo	❌ Ankrajni talab qiladi
Narxi	❌ Yuqori (og'ir{0}}qurilish)	✔️ Yana tejamkor



Yuk ko'tarish quvvati: 30 metrik tonna (30 000 kg)
Kenglik: 10m–35m (sozlanishi mumkin)
Ko'tarish balandligi: 6m-20m (sozlanishi mumkin)
Koʻtargich turi: Elektr sim arqonli koʻtargichli qoʻsh toʻsinli-(QD-turi)
Sayohat tizimi: motorli (temir yo'l{0}}yo'naltiruvchi yoki rezina-charchagan)
G'ildirak turi: po'lat g'ildiraklar (relslar uchun) / pnevmatik shinalar (poldan foydalanish)
Boshqarish tizimi: Kabin{0}}boshqariladigan yoki masofadan boshqarish
Quvvat manbai: 380V/50Hz (3 fazali)
Strukturaviy po'lat: Q345B (yuqori{1}}kuchli) korroziyaga chidamli-qoplamali

Bu erda batafsil taqsimotkomponentlarni tashkil etuvchi-rama relsli-oʻrnatilgan ikki toʻsinli portalli kran:



1. Strukturaviy komponentlar

A. Ikkita asosiy to‘sinlar (ko‘prik to‘sinlari)

Funktsiya: Trolley va ko'targichni qo'llab-quvvatlovchi-birlamchi yuk ko'taruvchi tuzilma.

Material: Yuqori{0}} mustahkam po'lat (Q345B yoki ekvivalenti) bilan payvandlangan quti-seksiyasi dizayni.

Xususiyatlari:

Og'ir yuklar (50-500T+) uchun ichki qattiqlashtiruvchilar bilan mustahkamlangan.

O'z ichiga olishi mumkinyurish yo'llaritexnik xizmatga kirish uchun.

B. A-Roma oyoqlari

Dizayn: Yon kuchlarga nisbatan yuqori barqarorlik uchun uchburchak tayanch tuzilishi.

Komponentlar:

Vertikal ustunlar: Qatlamli po'lat nurlar.

Diagonal qavslar: Yuk ostida lateral burilishning oldini oling.

Asosiy plitalar: Reylar yoki poydevorga murvat bilan bog'langan.

C. Vagonlar va temir yo'l tizimi

Funktsiya: Ruxsat etilgan relslar bo'ylab harakatlanishni ta'minlaydi.

Komponentlar:

G'ildiraklar (ikkita{0}}flanesli)– Po‘lat yoki poliuretan, relslar bilan boshqariladi.

Haydovchi motorlar– Vites qutilari bo'lgan AC/DC motorlar (sinxronlashtirilgan sayohat uchun har bir oyoq uchun bitta dvigatel).

Buferlar va ray qisqichlari– Ortiqcha sayohat qilish-ning oldini oling va bo'sh turganda kranni mahkamlang.





2. Yuk ko'tarish mexanizmi

A. Yuk ko'tarish moslamasi

Turi: Elektr sim arqonli ko'targich (og'ir yuklar uchun) yoki zanjirli ko'targich (aniqlik uchun).

Asosiy qismlar:

Dvigatel(ikki-tezlik yoki o'zgaruvchan chastotali haydovchi).

Baraban va sim arqon(yoki yuk zanjiri).

Kanca bloki(360 daraja aylanish uchun{0}}burilish turi).

Tormoz tizimi(muvaffaqiyatsiz{0}}xavfsiz disk yoki elektromagnit).

B. Trolley yig'ish

Funktsiya: Ko'targichni to'sinlar bo'ylab yon tomonga siljitadi.

Komponentlar:

Trolley ramkasi– G‘ildirakli po‘lat konstruksiya.

Haydovchi motor- Trolleybus harakatini kuchaytiradi.

Qo'llanma roliklar– Trolleybusni to‘sinlar ustiga tekis qilib qo‘ying.



3. Harakat va haydash tizimlari

A. Sayohat haydovchisi (Gantry harakati)

Komponentlar:

Sayohat motorlari– Oxirgi vagonlarga o‘rnatiladi (odatda 2–4 ​​dvigatel).

Reduktor vites qutilari– momentni kuchaytirish uchun.

Muftalar va akslar- G'ildirak harakatini sinxronlashtiring.

B. Tormoz tizimi

Turlari:

Temir yo'l tormozlari– Kran harakatsiz holatda qo‘llaniladi.

Dvigatel tormozlari- Quvvat yo'qolganda avtomatik ulanish.

4. Simsiz masofadan boshqarish tizimi

A. Uzatuvchi (qoʻl pulti)

Xususiyatlari:

2,4 gigagertsli chastotasishovqinlarga qarshi{0}}texnologiya bilan.

Tugmalar: Ko'targich yuqoriga/pastga, trolleyka chapga/o'ngga, portli sayohat, favqulodda to'xtash.

LCD displey(batareyaning ishlash muddati, xato kodlarini ko'rsatadi).

B. Qabul qiluvchi va boshqaruv paneli

Kranga o'rnatilgan: Masofadan boshqarish pultidan signallarni qabul qiladi.

Xavfsizlik mantiqi: Haddan tashqari yuklanishni oʻchirish-oʻz ichiga oladi, limitli kalit integratsiyasi.

5. Elektr tizimlari

A. Elektr ta'minoti

Variantlar:

3-fazali AC (380V/50Hz yoki 460V/60Hz)- Eng keng tarqalgan.

Dizel generatori– Masofaviy saytlar uchun.

Festoon/Kabel g'altak: trolleybusga quvvat yetkazib beradi (agar batareya bilan ishlamasa-).

B. Elektr shkafi

Komponentlar:

Kontaktlar va o'rni- Dvigatel ishini nazorat qilish.

O'zgaruvchan chastotali drayverlar (VFD)- Silliq tezlikni boshqarish.

O'chirish to'xtatuvchilari va sigortalar- Haddan tashqari oqimdan himoya qilish.

6. Xavfsizlik komponentlari

Limit kalitlari(ko'targichning yuqori/pastki chegaralari uchun, trolleybus uchi to'xtaydi).

Haddan tashqari yuk cheklovchi– Agar yuk 110% SWL dan oshsa, elektron sensor quvvatni uzadi.

Toʻqnashuvga qarshi-tizim– Ko‘p kran zonalari uchun lazer yoki ultratovushli datchiklar.

Anemometr(tashqi kranlar uchun) - kuchli shamol paytida kranni qulflaydi.

.

7. Temir yo'l tizimi

Komponentlar:

Chelik relslar– P43 yoki QU80/100 profili (tuproqli yoki baland).

Temir yo'l qisqichlari va baliq plitalari- Xavfsiz relsli bo'g'inlar.

Fond– Beton yostiqlar yoki temir shpallar.

8. Ixtiyoriy qoʻshimchalar-

Tarozi tizimi– Yuklash xujayralari haqiqiy-vaqt og‘irligini ko‘rsatadi.

Avtomatlashtirish– Dasturlashtirilgan harakatlar uchun PLC boshqaruvi.

LED ish chiroqlari– Kam{0}}yorug'lik muhitlari uchun.

Korroziyadan himoya qilish– Epoksi qoplama yoki galvanizatsiya (dengizda foydalanish uchun).

EKSIZ

Asosiy texnik



1. Teng bo'lmagan barqarorlik va yuk ko'tarish qobiliyati

A-ramka oyoqlariga nisbatan yuqori qarshilik ko‘rsatadiyon kuchlar va shamol yuklari, shuning uchun uni og'ir{0}}ilovalar uchun ideal qiladi (yuqoriga qadar500+ tonna).

Ikki baravar dizayniog'irlikni teng ravishda taqsimlaydi, haddan tashqari yuk ostida burilishni oldini oladi.

2. Aniqlik harakati

Temir yoʻl-oʻrnatilgan tizimta'minlaydisilliq, boshqariladigan sayohatdriftsiz (g'ildirakli portallardan farqli o'laroq).

O'zgaruvchan chastotali drayverlar (VFDs)yoqishbosqichma-bosqich tezlashtirish / sekinlashuv, yuk tebranishini kamaytirish.

3. Kengaytirilgan xavfsizlik

Simsiz masofadan boshqarishoperatorlarga a saqlash imkonini beradixavfsiz masofaog'ir yuklardan.

Ishlamay{0}}xavfsiz tormozlarvaortiqcha yuk cheklovchilarbaxtsiz hodisalarning oldini olish.

To'qnashuvga qarshi-tizimlar(ixtiyoriy) koʻp kranli muhitlar uchun-.

4. Qattiq sharoitlarda chidamlilik

Temir-po'lat konstruktsiyasibardosh beradikorroziya, yuqori harorat va og'ir ta'sirlar.

Tashqarida-tayyorbilanbo'ronga-to'siqsiz qulflashva ixtiyoriyzangga qarshi{0}}qoplamalar.

5. Yuqori samaradorlik va mahsuldorlik

Tezroq yukni joylashtirishaniq temir yo'l{0}}boshqariladigan harakati tufayli.

Qisqartirilgan ishlamay qolish vaqtibilanpast-ta'mirlash komponentlari(masalan, muhrlangan podshipniklar, bardoshli relslar).

6. Ixtisoslashtirilgan ehtiyojlar uchun moslashtirilgan

Portlashdan himoyalangan{0}motorlarxavfli hududlar uchun (masalan, neftni qayta ishlash zavodlari).

Avtomatlashtirilgan operatsiya(takroriy vazifalar uchun PLC integratsiyasi).

Tarozi tizimlarireal vaqtda yuklanish monitoringi- uchun.



1. Chelik va metall sanoati

Choynak bilan ishlov berishquyish zavodlarida.

Bobin, plitka va ignabargli tashishpo'lat tegirmonlarida.

Yuqori o'choqqa texnik xizmat ko'rsatish.

2. Kema qurish va quruq doklar

Dvigatel blokini o'rnatish.

Kema qismini yig'ish(qadar500 tonnalik korpus segmentlari).

Terminalda materiallarga ishlov berish.

3. Portlar va konteyner terminallari

Og'ir yuklarni yuklash / tushirish.

Intermodal yuk tashish(relslar + kemalar / yuk mashinalari).

4. Elektr stansiyalari

Turbina va generatorni o'rnatish.

Qozon va transformatorga texnik xizmat ko'rsatish.

5. Og'ir qurilish

Ko'prik to'sinlarini joylashtirish.

Prefabrik beton segmentini ko'tarish.

6. Tog'-kon sanoati va og'ir mashinasozlik

Ruda maydalagichga texnik xizmat ko'rsatish.

Mega{0}}komponentlar yig'ilishi.





1. Dizayn va rejalashtirish

Talab tahlili: Mijozlarning ehtiyojlari va foydalanish stsenariylariga ko'ra, kranning texnik xususiyatlarini, yukini, oralig'ini, ko'tarish balandligini va boshqalarni aniqlash uchun batafsil talab tahlili o'tkaziladi.

Muhandislik dizayni: Muhandislar dizaynning tegishli standartlar va spetsifikatsiyalarga mos kelishini ta'minlash uchun batafsil dizaynni, jumladan, strukturaviy, mexanik, elektr va boshqa jihatlarni amalga oshirish uchun SAPR va boshqa dizayn dasturiy ta'minotidan foydalanadilar.

2. Materiallarni xarid qilish

Materialni tanlash: Dizayn talablariga muvofiq tegishli po'lat, motorlar, boshqaruv tizimlari va boshqa komponentlarni tanlang.

Yetkazib beruvchilarni skrining: Materiallarning sifati va ishonchliligini ta'minlash uchun materiallar va komponentlarni etkazib beruvchilarni ekranlash.

3. Qayta ishlash va ishlab chiqarish

Kesish va shakllantirish: Asosiy nurlar, so'nggi nurlar va boshqa strukturaviy qismlarni hosil qilish uchun po'latni kesish, payvandlash, egish va boshqa jarayonlar.

Ishlov berish: Hajmi va aniqligi dizayn talablariga javob berishini ta'minlash uchun torna, frezalash, burg'ulash va hokazo kabi asosiy komponentlarni nozik ishlov berish.

Yuzaki ishlov berish: korroziyaga chidamliligi va estetikasini oshirish uchun metall qismlarni püskürtün, galvanizlang yoki zanglamaydigan{0}}parchalang.

4. Yig'ish

Komponentlarni yig'ish: To'liq kran tuzilishini yaratish uchun asosiy nurni, oxirgi nurni, trolleybusni, ko'tarish mexanizmini va boshqa komponentlarni yig'ing.

Elektr tizimini o'rnatish: Elektr tizimining normal ishlashini ta'minlash uchun dvigatellar, boshqaruv kabinalari, sensorlar, chegara kalitlari va boshqalar kabi elektr jihozlarini o'rnating.

5. Nosozliklarni tuzatish va sinovdan o‘tkazish

Dastlabki disk raskadrovka: Har bir komponentning muvofiqlashtirilishi va ishlashini tekshirish uchun kranning dastlabki disk raskadrovkasini o'tkazing.

Yuk sinovi: Nominal yuk ostida kranning xavfsizligi va barqarorligini ta'minlash uchun yuk sinovini o'tkazing va ortiqcha yuk himoyasi va chegara kalitlari kabi xavfsizlik moslamalarining funktsiyalarini sinab ko'ring.

Ishlash testi: Kranning ishlash ko'rsatkichlarini, masalan, ko'tarish tezligi, yugurish tezligi, tormoz effekti va boshqalarni loyihalash talablariga javob berishini tekshiring.

6. Sifatni tekshirish

Sifatni tekshirish: Tegishli standartlarga muvofiqligini ta'minlash uchun kranning tashqi ko'rinishi, o'lchami, ishlashi va boshqalarni o'z ichiga olgan keng qamrovli sifat tekshiruvini o'tkazing.

Xavfsizlikni baholash: Barcha xavfsizlik qurilmalari va tizimlarining normal ishlashini ta'minlash uchun xavfsizlikni baholashni amalga oshiring.

7. Yetkazib berish va o'rnatish

Qadoqlash va tashish: Malakali kranlarni to'plang va ularni mijoz saytiga tashish uchun tayyorlang.

Saytda-oʻrnatish: Mijoz talablariga muvofiq-saytda oʻrnatish, jumladan, asosiy ishlab chiqarish va uskunani nosozliklarni tuzatish.

O'qitish va topshirish: Operatorlarni uskunaning ishlash usullari va xavfsizlik choralarini o'zlashtirib olishlarini va topshirish ishlarini bajarishlarini ta'minlash uchun o'rgating.















Materialni tekshirish

Sifatni tekshirish: sotib olingan xom ashyoning dizayn talablariga va milliy standartlarga muvofiqligini ta'minlash uchun qattiq sifat nazorati amalga oshiriladi.

Materialni saqlash: Malakali materiallar korroziya yoki shikastlanishning oldini olish uchun tasnifga muvofiq saqlanadi.

Kesish va shakllantirish

Chelik kesish: dizayn chizmasining o'lchamiga ko'ra po'latni kesish uchun plazma kesish, lazerli kesish yoki olovni kesish va boshqa texnologiyalardan foydalaning.

Formani qayta ishlash: Asosiy nurni, oxirgi nurni va boshqa strukturaviy qismlarni ishlab chiqarish uchun bükme, prokat, payvandlash va boshqa jarayonlar orqali po'lat plitalarni hosil qiling.

Payvandlash

Komponentlarni payvandlash: Kesilgan va shakllangan po'lat qismlar asosiy to'sin, so'nggi nur va trolley kabi asosiy tuzilmalarga payvandlanadi. Strukturaviy quvvat va payvandlash sifatini ta'minlash uchun payvandlash jarayonini qat'iy nazorat qilish kerak.

Payvand chokini tekshirish: Yoriqlar yoki boshqa nuqsonlar yoʻqligiga ishonch hosil qilish uchun choklarni tekshirish uchun -buzilmaydigan sinov texnologiyasidan (masalan, ultratovush tekshiruvi, radiografik tekshirish) foydalaning.

Ishlov berish

Nozik ishlov berish: Nozik ishlov berish kranning asosiy komponentlarida, masalan, g'ildirak to'plamlari, rulman o'rindiqlari, kasnaklar va boshqalarda, ularning o'lchov aniqligi va sirt sifatini ta'minlash uchun amalga oshiriladi.

Butun mashinani yig'ish

Umumiy yig'ish: Oldindan yig'ish asosida{0}}kranning umumiy yig'ilishi amalga oshiriladi, shu jumladan asosiy to'sin, so'nggi to'sin, ko'taruvchi mexanizm, yurish mexanizmi va boshqalarni yakuniy o'rnatish.

Ishga tushirish va sinovdan o'tkazish

Dinamik sharoitlarda kranning ishlash ko'rsatkichlari sinovdan o'tkaziladi, shu jumladan ko'tarish, yurish, boshqarish va boshqa funktsiyalarni sinovdan o'tkazish. Yig'ilgan ko'prikli kranning umumiy hajmi barcha o'lchamlarning dizayn talablariga javob berishini tekshirish uchun tekshiriladi.

Püskürtme va korroziyaga qarshi{0}}davolash

Yuzaki ishlov berish Zangni olib tashlash: Vinç yuzasida zangni tozalash, keng tarqalgan usullarga qum bilan ishlov berish, tuzlash va boshqalar kiradi. Astar purkash: Metall oksidlanishi va korroziyasini oldini olish uchun ishlov berilgan sirtga korroziyaga qarshi astarni püskürtün. Yuqori qoplamani purkash Rangli purkash: Kranga himoya va dekorativ effekt berish uchun mijozning talablari yoki sanoat standartlariga muvofiq yuqori qoplamani püskürtün. Belgilash: Püskürtme so'ng, model, nominal yuk va boshqalar kabi spetsifikatsiyalarga muvofiq kranning identifikatsiya ma'lumotlarini belgilang.

Zavod va o'rnatish

Qadoqlash va tashish

Qadoqlash muhofazasi: Tashish paytida shikastlanmaslik uchun kranning asosiy qismlarini himoya bilan o'rash. Tashishni tashkil etish: Uskunaning o'lchami va tashish shartlariga ko'ra, kranni mijozning saytiga tashish uchun mos transport usulini tanlang.

Qabul qilish va yetkazib berish

Mijozlarni qabul qilish

Saytda-qabul qilish: Buyurtmachi uskunaning ishlashi va sifatini tekshirish uchun-kranni shartnoma talablariga va texnik shartlarga muvofiq joyida qabul qiladi.

Muammoni bartaraf etish: Agar biron bir muammo aniqlansa, ishlab chiqaruvchi uskunaning mijozning talablariga to'liq javob berishini ta'minlash uchun ularni vaqtida tuzatishi kerak. Etkazib berish va foydalanish Operatsion trening: Ishlab chiqaruvchi odatda mijozning operatorlarini kranni to'g'ri va xavfsiz boshqarishi uchun o'qitadi.
