Elektr ko'taruvchi to'sinli portalli kran



Elektr ko'taruvchi to'sinli portal krani - bu materiallarni qayta ishlash, omborxona, logistika va boshqa sohalarda keng qo'llaniladigan elektr ko'targich va portal strukturasini birlashtirgan yuk ko'tarish uskunasi. Elektr ko'targich orqali yukni ko'tarish va tushirishni amalga oshiradi, portal strukturasi esa barqaror qo'llab-quvvatlash va mobil platformani ta'minlaydi. Quyida elektr ko'taruvchi portalli kranning mahsulotga kiritilishi, uning asosiy xususiyatlari, strukturaviy tarkibi, ishlash printsipi va qo'llanilishi sohasi keltirilgan.

Elektr ko'taruvchi to'sinli portal krani past ishlab chiqarish va o'rnatish xarajatlariga ega va boshqa kran turlari bilan solishtirganda iqtisodiy jihatdan samarali ko'tarish echimini ta'minlaydi. Yukni ko'tarish va tushirishga erishish uchun ko'tarish mexanizmi elektr ko'targichning dvigateli tomonidan boshqariladi. Elektr ko'taruvchi vosita, reduktor va baraban orqali elektr energiyasini mexanik energiyaga aylantiradi.

Elektr ko'taruvchi to'sinli portal krani iqtisodiy va amaliy xususiyatlari, barqaror portal tuzilishi va samarali elektr ko'taruvchi tizimi tufayli turli sanoat va logistika muhitlarida keng qo'llaniladi. Uning moslashuvchan tuzilishi va ishlash rejimi uni ko'plab ish joylarida materiallarni tashish uchun muhim uskunaga aylantiradi.Ushbu kran o'zining yuqori samaradorligi, ishonchliligi va tejamkorligi bilan zamonaviy sanoat ishlab chiqarishida ajralmas va muhim uskunaga aylandi.

Maks. Ko'tarish balandligi: 35M

Kafolat: 1 yil

Og'irligi (KG): 4000 kg

Nominal ko'tarish momenti: 20000kg

Maks. Yuk ko'tarish: 20TON

Balandligi: 35M

Ish vazifasi: M3-M6

Yuk ko'tarish tezligi: 5/0,83 M/min

Quvvat manbai;110V/220V/230V/380V/440V

Ishlash harorati: 20 ~ 40

1. Asosiy nur

1.Elektr ko'taruvchi portalli kranning asosiy nuri uning asosiy yuk ko'taruvchi komponenti bo'lib, u elektr ko'targichni va boshqa strukturaviy komponentlarni qo'llab-quvvatlash rolini o'ynaydi. Asosiy nurning dizayni va ishlab chiqarilishi kranning barqarorligi, yuk ko'tarish qobiliyati va umumiy ishlashiga bevosita ta'sir qiladi.

2.Asosiy nur butun kranning og'irligini, shu jumladan elektr ko'targichni, trolleybusni, yukni va boshqalarni ko'taradi va shu bilan birga yukni oxirgi nurga va qo'llab-quvvatlovchi tuzilishga taqsimlaydi va uzatadi. Elektr ko'targich, trolleybus va boshqa aksessuarlarni o'rnatish va qo'llab-quvvatlash uchun asos bo'lib, ushbu komponentlarning ish paytida barqaror bo'lishini ta'minlaydi. Asosiy nur ustidagi trolleybus yukning gorizontal ishlov berishni yakunlash uchun asosiy nurda harakatlanadi. Asosiy nur odatda yuk ko'tarish qobiliyatini va chidamliligini ta'minlash uchun Q235, Q345 va boshqalar kabi yuqori quvvatli po'latdan foydalanadi.

3.Elektr ko'taruvchi portal kranining asosiy nuri butun kranning asosiy yuk ko'taruvchi komponentidir. Uning dizayni va ishlab chiqarilishi kranning ishlashi, barqarorligi va xavfsizligiga muhim ta'sir ko'rsatadi. Strukturaviy shakl, material tanlash, ishlab chiqarish jarayoni va asosiy nurni saqlash kranning uzoq muddatli barqaror ishlashini ta'minlash uchun dizayn talablariga muvofiq qat'iy ravishda amalga oshirilishi kerak.

Yuk ko'tarish tizimi

1.Elektr ko'taruvchi portalli kranning ko'tarish tizimi uning asosiy qismi bo'lib, yukni ko'tarish va tushirish uchun javobgardir. Tizim odatda elektr ko'targich, baraban, sim arqon yoki zanjir, ilgak va boshqalardan iborat. Yuk ko'tarish tizimining tarkibiy qismlari elektr ko'targich, baraban, sim arqon yoki zanjir, zanjir, kanca va tormoz tizimidir.

2.Olib tashlash operatsiyasi: Operator boshqaruv paneli yoki masofadan boshqarish pulti orqali elektr ko'targichni ishga tushiradi va vosita barabanni aylantirish uchun reduktorni boshqaradi.

Baraban ustidagi tel arqon yoki zanjir aylanish jarayonida o'raladi yoki bo'shatiladi, bu esa kancaning ko'tarilishiga olib keladi va shu bilan yukni ko'taradi.

Pastga tushirish operatsiyasi: Operator tushirish funktsiyasini ishga tushiradi, elektr ko'targich barabanning aylanish yo'nalishini nazorat qiladi va tel arqon yoki zanjir asta-sekin bo'shatiladi, bu esa kancaning tushishiga olib keladi va shu bilan yukni kamaytiradi.

Tormozni boshqarish: ko'tarish va tushirish jarayonida tormoz tizimi tasodifiy harakat yoki boshqaruvni yo'qotishning oldini olish uchun yukni barqaror ushlab turadi.

3.Elektr ko'taruvchi portalli kranni ko'tarish tizimi uning asosiy komponenti bo'lib, yukni ko'tarish va tushirish uchun javobgardir. Tizim asosan elektr ko'targich, baraban, sim arqon yoki zanjir, kanca va tormoz tizimidan iborat. Har bir komponentning dizayni va texnik xizmat ko'rsatishi kranning ishlashi va xavfsizligi uchun juda muhimdir. Muntazam tekshirish va texnik xizmat ko'rsatish ko'tarish tizimining uzoq muddatli barqaror ishlashini ta'minlaydi.







End Beam



1.Elektr ko'taruvchi portalli kranning so'nggi nuri uning tuzilishining muhim tarkibiy qismlaridan biridir. Uning asosiy vazifasi asosiy nurni ulash va gantry strukturasini qo'llab-quvvatlash, shu bilan birga asosiy nur va yuk tomonidan ishlab chiqarilgan kuchni tashish va uzatishdir. Oxirgi nur butun kranning barqarorligi va xavfsizligida asosiy rol o'ynaydi.

2.Oxirgi nurning vazifasi va dizayni

Funktsiya Asosiy nurni qo'llab-quvvatlash: oxirgi nur asosiy nurning ikki uchini bog'laydi, asosiy nurning umumiy tuzilishini qo'llab-quvvatlaydi va asosiy nurning yukini va kuchini qo'llab-quvvatlovchi ustunga yoki erga uzatadi. Barqarorlikni ta'minlang: asosiy nur bilan bog'lanish orqali so'nggi nur gantry kranining umumiy barqarorligini oshiradi va asosiy nurning yuk ostida deformatsiyalanishi yoki egilishining oldini oladi. G'ildiraklarni o'rnatish: g'ildiraklar odatda butun portal strukturasining lateral harakatini qo'llab-quvvatlash uchun oxirgi nurga o'rnatiladi.

3.So'nggi nurning ishlash printsipi

Yukni uzatish: oxirgi nur asosiy nurga yukni asosiy nur bilan bog'lanish orqali qo'llab-quvvatlovchi tuzilishga yoki erga o'tkazadi, bu butun kranning barqarorligini ta'minlaydi. G'ildirakni qo'llab-quvvatlash: so'nggi nurning pastki qismidagi g'ildiraklar portal kranning lateral harakatini amalga oshirish uchun yo'lda ishlaydi. G'ildiraklarning dizayni va o'rnatilishi harakatning silliqligini ta'minlaydi.

4.Xulosa Elektr ko'taruvchi portal kranining so'nggi nuri asosiy nurni ulash va portal strukturasini qo'llab-quvvatlash uchun mas'ul bo'lgan asosiy strukturaviy komponent hisoblanadi. Uning dizayni, material tanlash va ishlab chiqarish jarayoni kranning barqarorligi va xavfsizligi uchun juda muhimdir. Muntazam parvarishlash va parvarishlash uzoq muddatli foydalanishda oxirgi nurning ishlashi va ishonchliligini ta'minlashi mumkin.



















Kranning harakatlanish mexanizmi

Elektr ko'taruvchi portal kranining kranni harakatlantiruvchi mexanizmi asosan portalli kranning o'z yo'lida gorizontal harakatlanishini ta'minlash uchun ishlatiladi.

Ushbu mexanizmning dizayni va funktsiyasi bir nechta asosiy qismlarni o'z ichiga oladi:

Dvigatel: Kranning yo'lda harakatlanishini ta'minlash uchun quvvat beradi. Odatda AC vosita yoki DC vosita ishlatiladi va vosita tanlovi kerakli quvvat va tezlikka bog'liq.

Reduktor: Dvigatelning yuqori tezlikda aylanishini mos keladigan past tezlikli va yuqori momentli chiqishga aylantiradi, bu esa kranni silliq harakatlantirish uchun harakat qiladi.

Drayv g'ildiragi: kranga o'rnatiladi, yo'l bilan aloqa qiladi va kran g'ildirakning aylanishi orqali yo'l bo'ylab harakatlanadi.

Yo'l: portalli kranning qo'llab-quvvatlovchi tuzilishiga o'rnatilgan bo'lib, kranning ishlashi uchun yo'lni ta'minlaydi.

Tormoz tizimi: trolleybusning harakatini va to'xtashini boshqarish uchun ishlatiladi. Umumiy tormozlash usullariga elektromagnit tormoz va mexanik tormoz kiradi.

Operatsion boshqaruv tizimi: masofadan boshqarish pulti yoki boshqa boshqaruv moslamasini o'z ichiga olishi mumkin bo'lgan kranning harakat holatini boshqarish va nazorat qilish uchun operatsion panel va boshqaruv tizimini o'z ichiga oladi.

Transmissiya: Dvigatel va haydovchi g'ildiragini bog'laydigan tizim, odatda zanjirlar, viteslar yoki kamarlar kabi komponentlarni o'z ichiga oladi.

3.Ushbu komponentlar gantry kranining krani yuk ko'tarish ishlarini bajarish uchun yo'lda silliq va samarali harakatlanishini ta'minlash uchun birgalikda ishlaydi.

Trolleyning harakatlanish mexanizmi

Elektr ko'taruvchi portalli kranning trolleybus harakat mexanizmi trolleybusni trolleybus yo'lida gorizontal ravishda siljitish uchun javobgardir. Trolleybus elektr ko'targichni olib yuruvchi qismdir, trolleybus esa portalli kranning asosiy tuzilishida harakat qiladi.

Trolleybus mexanizmining asosiy tarkibiy qismlari quyidagilardan iborat:

Dvigatel: trolleybusning harakatlanishi uchun quvvat beradi. Dvigatel odatda trolleybus ehtiyojlarini qondirish uchun tegishli quvvat va tezlikka ega bo'lgan AC yoki DC vositadir.

Reduktor: Dvigatelning yuqori tezlikda aylanishini trolleybusning muammosiz ishlashi uchun pastroq tezlik va katta momentga aylantiradi.

Trolleyni haydash g'ildiragi: trek bilan aloqa qiladi va trolleybusni g'ildirakning aylanishi orqali yo'lda harakatlantiradi. Haydash g'ildiragi odatda zanjir, tishli yoki kamar kabi uzatish moslamasini qabul qiladi.

Track: Trolleybusga o'rnatilgan, trolleybusning yurishi uchun yo'lni ta'minlaydi, odatda gorizontal yo'l.

Tormoz tizimi: trolleybusning harakatini va to'xtashini boshqarish uchun ishlatiladi. Tormoz tizimi elektromagnit tormoz, mexanik tormoz yoki gidravlik tormoz bo'lishi mumkin.

Operatsion boshqaruv tizimi: trolleybus harakatini nazorat qilish va nazorat qilish uchun operatsion panel va boshqaruv moslamalarini o'z ichiga oladi. Boshqarish tizimi odatda trolleybusning boshqaruv tizimi bilan muvofiqlashtirilgan holda ishlashi mumkin.

Transmissiya: Dvigatelning kuchini haydovchi g'ildiragiga o'tkazish uchun ishlatiladigan zanjir, tishli, kamar va boshqalar bo'lishi mumkin bo'lgan dvigatel va haydovchi g'ildiragini bog'laydigan komponent.

3.Ushbu komponentlar trolleybusning katta avtomobil yo'lida silliq harakatlanishini ta'minlash uchun birgalikda ishlaydi va shu bilan kranning aniq ishlashiga erishadi.

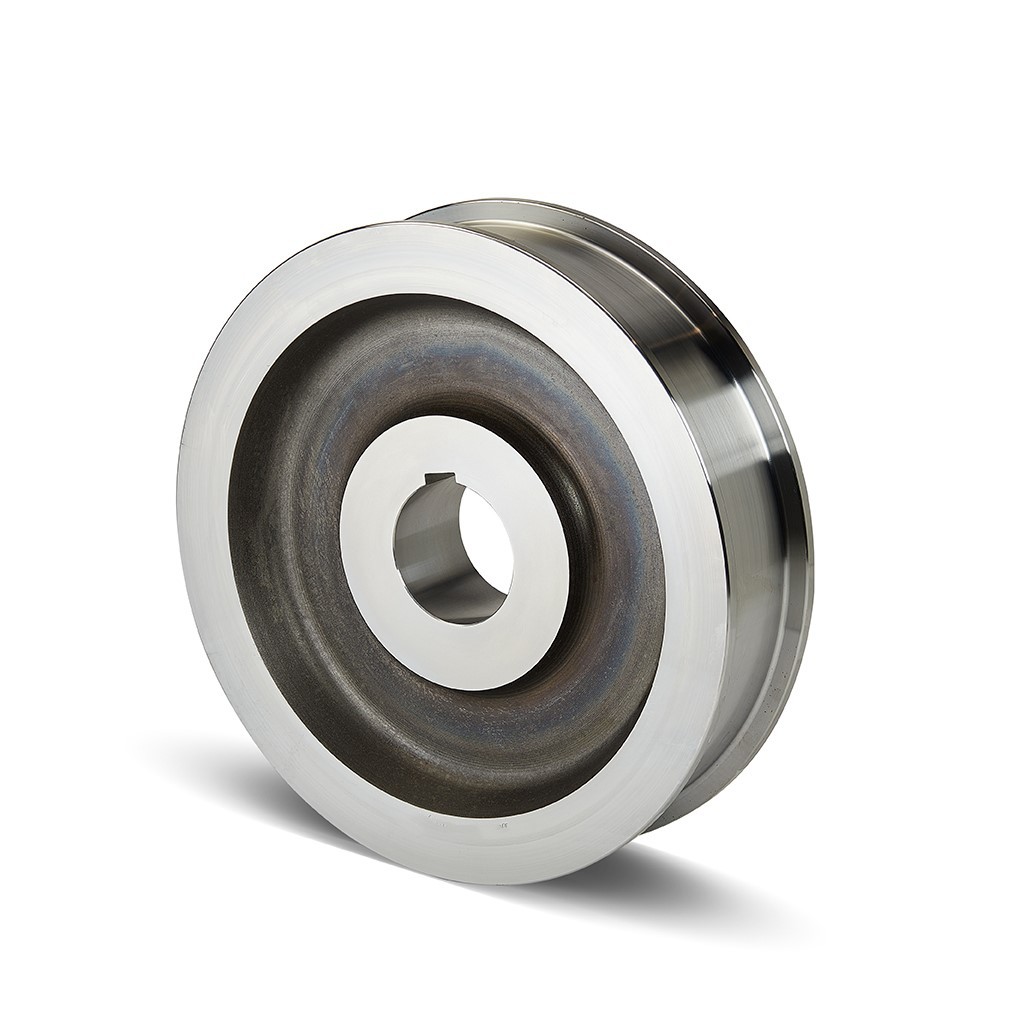

Kran g'ildiragi

Elektr ko'taruvchi portal kranlarining g'ildiraklari kranning harakatini qo'llab-quvvatlovchi va boshqaradigan muhim komponentlardir.

G'ildiraklarning dizayni va funktsiyasi quyidagi asosiy fikrlarni o'z ichiga oladi:

Materiallar: g'ildiraklar odatda og'ir yuklarga bardosh berish uchun yuqori quvvatli po'latdan yasalgan. G'ildirakning tashqi halqasi aşınma qarshilik va xizmat muddatini yaxshilash uchun qattiqlashtirilishi mumkin.

Tuzilishi: g'ildiraklar qo'zg'aluvchan g'ildiraklarga va hidoyat g'ildiraklariga bo'linadi. Harakatlanuvchi g‘ildiraklar elektr motorlar va uzatmalar qutisi yordamida harakatga keltiriladi, yo‘naltiruvchi g‘ildiraklar esa g‘ildiraklarning yo‘lda barqaror ishlashini ta’minlash uchun ishlatiladi.

Rulmanlar: Yuqori sifatli rulmanlar odatda g'ildiraklar va o'qlar o'rtasida ishqalanish va aşınmayı kamaytirish uchun g'ildiraklar silliq aylanishi uchun jihozlangan. Rulmanlarning sifati g'ildiraklarning ishlashi uchun juda muhimdir.

Trekni moslashtirish: g'ildirakning yo'l bo'ylab silliq ishlashini ta'minlash uchun g'ildirakning dizayni trekning o'lchami va shakliga mos kelishi kerak. G'ildirakning profili odatda barqaror aloqani ta'minlash uchun yo'lning kesma shakliga mos keladi.

Soqol: G'ildiraklar va podshipniklar eskirishni kamaytirish va silliq ishlashini ta'minlash uchun muntazam ravishda yog'lanishi kerak. Uskunaning dizayniga qarab moylash tizimi avtomatik yoki qo'lda bo'lishi mumkin.

O'rnatish: g'ildiraklar odatda ramkaga o'rnatiladi va akslar orqali boshqa ishlaydigan mexanizmlarga ulanadi. Barqaror ishlashni ta'minlash uchun g'ildiraklarni o'rnatish va sozlash aniq bo'lishi kerak.

Yuk ko'tarish qobiliyati: g'ildiraklarning dizayni yuqori yuk sharoitida ham xavfsiz ishlashni ta'minlash uchun kranning maksimal yuk hajmini hisobga olish kerak.

3.G'ildiraklarning sifati va texnik xizmat ko'rsatishi to'g'ridan-to'g'ri kranning ishlash samaradorligi va xavfsizligiga ta'sir qiladi, shuning uchun g'ildiraklarni muntazam tekshirish va saqlash juda muhimdir.





Kran kancasi

Elektr ko'taruvchi portalli kranning kancasi kranning asosiy qismlaridan biri bo'lib, yuklarni osib qo'yish va tashish uchun ishlatiladi.

Kancaning dizayni va funktsiyasi asosan quyidagi jihatlarni o'z ichiga oladi:

2.Tuzilishi: Kanca tanasi: Odatda kranning maksimal yukiga bardosh bera olishini ta'minlash uchun yuqori quvvatli po'latdan yasalgan. Ilgak tanasining shakli dizayni yukni xavfsiz osib qo'yish va bo'shatishni osonlashtirish uchun standartga javob berishi kerak.

Kanca og'zi: ilgakning ochilish qismi slinglar, zanjirlar yoki boshqa yuk ko'tarish moslamalarini osib qo'yish uchun ishlatiladi. Kanca og'zining o'lchami va shakli ko'tarish uskunasiga mos kelishi kerak.

Xavfsiz pin: ko'tarish paytida yukning tasodifan tushib ketishining oldini olish uchun ilgak xavfsizlik pin yoki qulflash moslamasi bilan jihozlangan bo'lishi mumkin. Xavfsizlik pinasi prujinali, murvatli yoki boshqa turdagi qulflash moslamasi bo'lishi mumkin.

3.Material: Kanca odatda og'ir yuk sharoitida mustahkamligi va mustahkamligini ta'minlash uchun qotishma po'latdan yoki yuqori quvvatli po'latdan yasalgan. Yuk ko'tarish qobiliyatini va charchoqqa chidamliligini yaxshilash uchun ilgak materialiga issiqlik bilan ishlov berish yoki boshqa jarayonlar kerak.

4.Kranning dizayn talablariga muvofiq kancaning texnik xususiyatlari va yuk ko'tarish qobiliyatini aniqlash kerak. Xavfsiz ishlashni ta'minlash uchun kancaning nominal yuki kranning maksimal ish yukidan yuqori bo'lishi kerak.

Xizmat:

5.Kancaning sirtini muntazam ravishda tekshirish va eskirish, yoriqlar yoki boshqa shikastlanish belgilarini tekshirish uchun parvarish qilish kerak. Xavfsizlik xavfini oldini olish uchun shikastlangan ilgaklar o'z vaqtida almashtirilishi kerak.Ingoqning harakatlanuvchi qismlari va xavfsizlik pinlari ularning normal ishlashini ta'minlash uchun muntazam ravishda yog'lanishi va tekshirilishi kerak.

6.Kancadan foydalanish yukning bir tekis taqsimlanishini ta'minlash va ortiqcha yuklanishni oldini olish uchun xavfsiz ishlash tartib-qoidalariga rioya qilish kerak.

Yuk ko'tarish jarayonida kancani vertikal holda ushlab turish kerak va kancadagi stressni va aşınmayı kamaytirish uchun egilish yoki ofsetdan qochish kerak.

Kanca, kranning ishlashi paytida yuk bilan bevosita aloqa qiladigan qismdir. Uning dizayni va texnik xizmat ko'rsatish ko'tarish xavfsizligi va samaradorligini ta'minlash uchun juda muhimdir.



Dvigatel

1.Elektr ko'taruvchi portalli kranning motori kranning turli xil ish mexanizmlarini (masalan, aravachalar, aravachalar, ko'tarish mexanizmlari va boshqalar) boshqaradigan asosiy komponent hisoblanadi. Dvigatelning tanlovi va konfiguratsiyasi kranning ishlashi va samaradorligiga bevosita ta'sir qiladi.

2.Elektr ko'taruvchi portalli kranlarning motorlari o'zgaruvchan tok motorlarini (AC motorlarini) o'z ichiga oladi: oddiy tuzilishi, arzonligi va nisbatan oson texnik xizmat ko'rsatishi tufayli ko'pincha elektr ko'taruvchi portal kranlarida uchraydi. tezlik va momentni aniq nazorat qilish talab qilinadigan va odatda ba'zi maxsus ilovalarda qo'llaniladi.

3.Dvigatelning ishlashi odatda boshqaruv tizimi, jumladan, operatsion panel, masofadan boshqarish pulti yoki PLC (dasturlashtiriladigan mantiqiy boshqaruvchi) tomonidan tartibga solinadi. Tekshirish tizimi tezlikni sozlash, ishga tushirish va to'xtatish kabi motorni aniq boshqarishga erishishi mumkin. Dvigatelning himoya darajasini ish muhiti talablariga muvofiq tanlash kerak. Misol uchun, nam yoki changli muhitda vosita yuqori himoya darajasiga ega bo'lgan korpusni talab qilishi mumkin.

4.Dvigatelning ishlashi va ishonchliligi kranning umumiy ish samaradorligi va xavfsizligi uchun juda muhimdir, shuning uchun motorni tanlash va saqlashda alohida e'tibor berilishi kerak.

.



Ovozli va yorug'lik signalizatsiya tizimi& chegara kaliti

1.Elektr ko'taruvchi portalli kranning ovozli va yorug'lik signalizatsiya tizimi va chegara kaliti kranning xavfsiz ishlashini ta'minlash uchun muhim komponentlardir. Ular baxtsiz hodisalarning oldini olish, uskunalarni himoya qilish va ekspluatatsiya xavfsizligini oshirishda muhim rol o'ynaydi.

2.Ovozli signal: Odatda signal yoki shox, u baland ovoz chiqaradi. Etarlicha e'tiborni jalb qilish uchun ovoz balandligi va chastotasi kerak bo'lganda sozlanishi mumkin.

Chiroq signali: Odatda miltillovchi chiroq yoki ogohlantirish chirog'i, yorqin chirog'ni chiqaradi. Yorug'lik signalining rangi odatda qizil yoki sariq rangga ega bo'lib, uni kam yorug'lik muhitida aniq ko'rish mumkin.

Ogohlantirish funktsiyasi: Ovozli va yorug'lik signalizatsiya tizimi asosan operatorlar va atrofdagi xodimlarni kran ishlayotganligi yoki g'ayritabiiy vaziyat mavjudligi haqida ogohlantirish uchun ishlatiladi. Misol uchun, ovozli va yorug'lik signalizatsiya tizimi kran ishlay boshlaganda, yukning ortiqcha vazni yoki tizim ishlamay qolganda signal berishi mumkin.

Xavfsizlikni yaxshilang: Ovozli va miltillovchi chiroqlarni chiqarish orqali xodimlarga e'tibor berish kerakligi eslatiladi va shu bilan kranning ish holatini yoki potentsial xavf-xatarlarni sezmaslik natijasida yuzaga keladigan baxtsiz hodisalardan qochish kerak.

3.Limit kalitlari kranning harakatlanuvchi qismlarini (masalan, ko'tarish mexanizmlari, trolleybuslar, aravachalar va boshqalar) oldindan belgilangan ish oralig'idan oshib ketishining oldini olish uchun ishlatiladi va shu bilan mexanik shikastlanish yoki xavfsizlik baxtsiz hodisalarining oldini oladi.

Avtomatik boshqaruv: Harakatlanuvchi qism belgilangan chegara holatiga yetganda, chegara tugmasi avtomatik ravishda dvigatelga quvvat manbaini uzib qo'yadi va uskunaning harakatlanmasligini ta'minlash uchun harakatni to'xtatadi. Harakatlanuvchi qismning so'nggi holatini aniq aniqlay olishini ta'minlash uchun chegara tugmachasini o'rnatish holati kranning tuzilishi va ish talablariga muvofiq belgilanishi kerak.

4.Ovozli va yorug'lik signalizatsiya tizimi va chegara kaliti elektr ko'taruvchi portal kranlarida muhim xavfsizlik moslamalari hisoblanadi. Ovozli va yorug'lik signalizatsiya tizimi ish paytida ogohlantirish funktsiyasini yaxshilaydi, chegara tugmasi esa uskunaning haddan tashqari harakatlanishi muammosini oldini oladi. Ushbu ikki tizimning normal ishlashini ta'minlash kranning xavfsizligi va ishonchliligini ta'minlash uchun zarurdir.

Xavfsizlik asboblari

1.Elektr ko'taruvchi portalli kranning xavfsizlik uskunasi uskunaning ishlashi va normal ishlashini ta'minlashning kalitidir. Quyida ba'zi asosiy xavfsizlik uskunalari va ularning vazifalari keltirilgan:

Tormoz tizimi

Funktsiya: Kran to'xtaganda yoki ishlamay qolganda yuk oldindan belgilangan holatda xavfsiz turishiga ishonch hosil qiling. Turi: Elektromagnit tormoz va mexanik tormozlarni o'z ichiga oladi.

Bufer qurilmasi

Funktsiya: Operatsiya oxirida harakatlanuvchi qismlarning ta'sirini kamaytiring va kran tuzilishini va yukini himoya qiling. Turi: bahor tamponlari va kauchuk tamponlar kabi.

Xavfsizlik kamarlari va yuk ko'tarish uskunalari

Funktsiya: Balandlikda ishlashda operatorlarning xavfsizligini ta'minlash. Turi: xavfsizlik kamarlari, oyoq tokalari va ko'taruvchi kamarlarni o'z ichiga oladi.

Kranni ishlatish bo'yicha trening va xavfsiz ishlash tartib-qoidalari

Funktsiya: Operatorlar xavfsiz ishlash tartib-qoidalarini tushunishlariga va kranlardan to'g'ri foydalanishlariga ishonch hosil qiling. Tarkib: Foydalanish bo'yicha qo'llanmalar, o'quv kurslari va xavfsiz foydalanish texnik tavsiflarini o'z ichiga oladi.

Yoritish tizimi

Funktsiya: kam yorug'lik sharoitida xavfsiz ishlashni ta'minlash. Turi: Kranning ish joyida yoritish va ko'rsatkich chiroqlarini o'z ichiga oladi.

2.Ushbu xavfsizlik moslamalari elektr ko'taruvchi gantry kranlarining kundalik ishlashida asosiy rol o'ynaydi. Ular baxtsiz hodisalarning oldini olishga, uskunani himoya qilishga va operatorlarning xavfsizligini ta'minlashga yordam beradi. Ushbu xavfsizlik moslamalarini muntazam tekshirish va texnik xizmat ko'rsatish kranning uzoq muddatli va ishonchli ishlashini ta'minlash uchun muhim chora-tadbirlar hisoblanadi.

Boshqarish rejimi

1.Elektr ko'taruvchi portal kranining boshqaruv rejimi kranning turli ish mexanizmlarini qanday ishlatish va sozlashni aniqlaydi. Turli xil boshqaruv rejimlari turli ish talablari va muhitlarga mos keladi. Quyida ba'zi umumiy boshqaruv usullari va ularning xususiyatlari keltirilgan:

PLC boshqaruvining ishlash tartibi:Dasturlashtiriladigan mantiqiy kontroller (PLC) orqali avtomatik boshqarish va monitoring. PLC tizimi murakkab boshqaruv mantiqiy va avtomatlashtirish funktsiyalarini amalga oshirish uchun dasturlashtirilishi mumkin.

Kuchli funktsiyalar: U avtomatik boshqarish, ma'lumotlarni yig'ish, xato diagnostikasi va boshqalar kabi bir nechta funktsiyalarni amalga oshirishi mumkin.

Ilova stsenariylari: Katta o'lchamli, murakkab kran tizimlari va avtomatlashtirish talablari yuqori bo'lgan holatlar uchun javob beradi.

Chastotani nazorat qilish

Ishlash rejimi: Dvigatelning tezligi va momenti kran harakatini silliq boshqarishga erishish uchun chastota konvertori orqali sozlanadi. Energiyani tejash va yuqori samaradorlik: Energiyani tejash va samaradorlikni oshirish uchun dvigatelning ish holatini yuk o'zgarishiga qarab sozlashi mumkin. Ilova stsenariylari: aniq tezlikni nazorat qilish va yuqori samaradorlikni talab qiladigan holatlar uchun javob beradi.

Avtomatik boshqaruv

Ishlash tartibi: Kran avtomatik ishlash, vaqtli ishlash, avtomatik o'rnatish va h.k. kabi oldindan o'rnatilgan dasturlar orqali vazifalarni avtomatik ravishda bajaradi. Samarali va barqaror: Qo'lda ishlashni qisqartirish va ishlashning barqarorligi va samaradorligini oshirish. Ilova stsenariylari: Yuqori takrorlanuvchanlik va barqarorlik talablari bo'lgan ish muhitlari uchun javob beradi.

Gibrid nazorat

Ishlash rejimi: Moslashuvchan ish rejimini ta'minlash uchun qo'lda boshqarish va avtomatik boshqaruvni birlashtirish.

Keng qamrovli afzalliklar: Qo'lda, avtomatik yoki masofadan boshqarish rejimi muayyan ehtiyojlarga qarab tanlanishi mumkin.

Ilova stsenariysi: Bir nechta boshqaruv rejimlarining kombinatsiyasini talab qiladigan murakkab ish muhitlari uchun javob beradi.

2.Ushbu nazorat rejimlari turli ish talablariga va atrof-muhit sharoitlariga moslashish uchun alohida yoki birgalikda ishlatilishi mumkin. Tegishli boshqaruv rejimini tanlash kranning ishlash samaradorligini, xavfsizligini va moslashuvchanligini oshirishga yordam beradi.



Eskiz







1. Yuqori samaradorlik

Tez ko'tarish va harakatlanish: Elektr ko'targichli portal krani ko'tarish va ko'chirish vazifalarini tezda bajarish va ish samaradorligini oshirish uchun elektr ko'targichning yuqori samaradorligidan foydalanadi.

Aniq nazorat: Elektr ko'targichning boshqaruv tizimi yukning harakatlanish tezligini va holatini aniq sozlash imkonini beradi, bu esa operatsiyani yanada aniqroq qiladi.

2. Oson ishlash

Ishlash oson: Elektr boshqaruv va masofadan boshqarish tizimi orqali operator zerikarli qo'lda ishlamasdan kranning turli funktsiyalarini osongina boshqarishi mumkin.

Kamaytirilgan mehnat zichligi: Elektr haydovchi tizimi operatorning jismoniy talablarini kamaytiradi va ish qulayligini oshiradi.

3. Xavfsizlik

Bir nechta xavfsizlik himoyasi: Limit kalitlari, haddan tashqari yuklanishdan himoya qilish moslamalari, ovozli va yorug'lik signalizatsiya tizimlari va boshqalar, jumladan, uskunaning haddan tashqari yuklanishi va boshqa xavfsizlik baxtsiz hodisalarining oldini olish mumkin.

Barqarorlik: Portal strukturasi dizayni kranni yanada barqaror qiladi va chayqalish va egilish xavfini kamaytiradi.

4. Kuchli moslashuvchanlik

Keng dastur stsenariylari: Elektr ko'taruvchi portal kranlari turli xil murakkab yuk ko'tarish ehtiyojlarini qondirish uchun fabrikalar, omborlar, qurilish maydonchalari va boshqalar kabi turli joylarda ishlatilishi mumkin.

Moslashtirilgan: Kranning texnik xususiyatlari va konfiguratsiyasi turli xil ish sharoitlariga mos keladigan maxsus dastur talablariga muvofiq sozlanishi mumkin.

5. Yuqori yuk ko'tarish qobiliyati

Kuchli yuk ko'tarish qobiliyati: Elektr ko'taruvchi portal krani yuqori yuklarni tashish uchun mo'ljallangan bo'lishi mumkin va katta tonnajli yuk ko'tarish vazifalari uchun javob beradi.

Kuchli barqarorlik: gantry strukturasi yukni samarali ravishda tarqatishi va uskunaning barqarorligi va yuk ko'tarish qobiliyatini oshirishi mumkin.

6. Energiyani tejash va atrof-muhitni muhofaza qilish

Elektr haydovchi: an'anaviy dizel dvigatelli kranlar bilan taqqoslaganda, elektr ko'taruvchi portal kranlari ish paytida past shovqin va kam emissiyaga ega, bu atrof-muhitni muhofaza qilish talablariga javob beradi.

Chastotani nazorat qilish: Dvigatelning tezligi energiyani tejovchi ishlashga erishish va energiya sarfini kamaytirish uchun chastota konvertori tomonidan sozlanadi.Elektr stantsiyalari: Elektr stansiyalarida bir to'sinli ko'prikli kranlar energiya ishlab chiqarish uskunalari, transformatorlar va boshqa qurilmalarni o'rnatish va saqlash uchun ishlatiladi. og'ir komponentlar. Ular uskunani xavfsiz o'rnatish va texnik xizmat ko'rsatishni ta'minlaydi.

Energiya ob'ektlari: energiya ishlab chiqarish va etkazib berish barqarorligini qo'llab-quvvatlash uchun energiya ob'ektlarida uskunalarni qayta ishlash, yig'ish va texnik xizmat ko'rsatish uchun ishlatiladi.





1. Ishlab chiqarish

Materiallarga ishlov berish: og'ir materiallarni, butlovchi qismlarni va tayyor mahsulotlarni, ayniqsa zavod ustaxonalarida, ishlab chiqarish liniyalarida va yig'ish liniyalarida ko'chirish va ko'tarish uchun ishlatiladi.

Uskunalarga texnik xizmat ko'rsatish: katta asbob-uskunalar va mashinalarni o'rnatish va ta'mirlashga yordam beradi, shuningdek, yuqori balandlikdagi operatsiyalarni va jihozlarni almashtirishni osonlashtiradi.

2. Qurilish sanoati

Qurilish maydonchasi: qurilish maydonchalarida qurilish materiallarini, temir konstruktsiyalarni, yig'ma beton qismlarni va boshqalarni ko'tarish, yuqori balandlikdagi operatsiyalarni va keng ko'lamli qurilishni qo'llab-quvvatlash uchun ishlatiladi.

Ko'p qavatli binolar: ko'p qavatli binolarni qurishda og'ir komponentlar va jihozlarni ko'chirish va o'rnatish uchun elektr ko'taruvchi portal kranlardan foydalanish mumkin.

3. Ombor va logistika

Yuklarni yuklash va tushirish: Omborlar va logistika markazlarida saqlash va tarqatish samaradorligini oshirish uchun katta hajmdagi tovarlarni yuklash va tushirish va ko'chirish uchun elektr ko'taruvchi portal kranlari ishlatiladi.

Inventarizatsiyani boshqarish: inventarlarni ko'tarish va ko'chirishga yordam beradi, ombor maydonidan foydalanish va yuk tasnifini optimallashtiradi.

4. Portlar va terminallar

Konteynerlarga ishlov berish: Portlar va terminallarda elektr ko'taruvchi portal kranlari konteynerlar va boshqa tovarlarni ko'tarish uchun ishlatiladi, yuklarni yuklash va tushirish va tashishni qo'llab-quvvatlaydi.

Kema ta'mirlash: kema qismlari va jihozlarini ko'tarish va ko'chirish uchun ishlatiladi, kema ta'mirlash va texnik xizmat ko'rsatishni qo'llab-quvvatlaydi.

5. Po‘lat va metallurgiya sanoati

Xom ashyoni tashish: po'lat eritish jarayonida zarur bo'lgan ruda, o'choq zaryadi va boshqalar kabi xom ashyoni tashish va ko'tarish uchun ishlatiladi.

Tayyor mahsulotni qayta ishlash: eritilgandan keyin tayyor va yarim tayyor po'lat mahsulotlarini qayta ishlash va tashishga yordam beradi.

6. Energetika va energetika sanoati

Uskunalarni o'rnatish: Elektr ishlab chiqarish uskunalari, nimstansiya uskunalari va elektr inshootlarini o'rnatish va ularga xizmat ko'rsatish uchun foydalaniladi.

Texnik xizmat ko'rsatish: Katta energiya uskunalarini, ayniqsa elektr stantsiyalari va podstansiyalar kabi joylarda ta'mirlash va texnik xizmat ko'rsatishni qo'llab-quvvatlaydi.

7. Transport

Dastgohning ishlashi: Transport sanoati ustaxonasida elektr ko'taruvchi portal kranlari katta qismlarni va transport vositalarini ko'tarish va ko'chirish uchun ishlatiladi.

Ta'mirlash va texnik xizmat ko'rsatish: transport vositalarini, ayniqsa poezdlar, kemalar va boshqalar kabi yirik transport vositalarini ta'mirlash va texnik xizmat ko'rsatishga yordam beradi.

8. Konchilik

Rudani qayta ishlash: kon ishlarining samarali ishlashini ta'minlash uchun ruda va boshqa tog'-kon materiallarini tashish va ko'tarish uchun ishlatiladi.

Uskunalarga texnik xizmat ko'rsatish: konlarning uzluksiz ishlashini ta'minlash uchun kon uskunalarini o'rnatish va ta'mirlashga yordam beradi.





1. Dizayn bosqichi

Talabni tahlil qilish: mijozning ehtiyojlari va foydalanish stsenariylariga muvofiq kranning texnik xususiyatlarini, yuk ko'tarish qobiliyatini, ish oralig'ini va boshqa talablarini aniqlang. Dizayner kranning funktsional parametrlarini, jumladan, ko'tarish balandligini, trolleybus va avtomobilning harakatlanish diapazoni va boshqalarni tuzadi. Portal strukturasi, elektr ko'targich, g'ildiraklar va boshqa asosiy komponentlarning konstruktiv chizmalarini loyihalash. Elektr boshqaruv tizimini, quvvat tizimini, uzatish moslamasini va boshqalarni loyihalash. Xavfsizlik dizayni: xavfsizlik tizimlarini loyihalash, jumladan, chegara kalitlari, ortiqcha yuklanishdan himoya qilish, ovozli va yorug'lik signallari va boshqalar. Simulyatsiya testi: Simulyatsiya sinovlarini o'tkazish uchun kompyuter yordamida loyihalash (SAPR) dasturidan foydalaning. dizaynning maqsadga muvofiqligi va ishlashini tekshirish. Ishlash va xavfsizlik talablari bajarilishini ta'minlash uchun simulyatsiya sinovi natijalari asosida dizaynni optimallashtiring.

2. Materiallarni xarid qilish

Xom ashyo: Asosiy konstruktiv qismlar va yuk komponentlarini ishlab chiqarish uchun yuqori quvvatli po'lat, qotishma po'lat va boshqalarni sotib oling.

Aksessuarlar va butlovchi qismlar: Elektr ko'targichlar, motorlar, reduktorlar, kontrollerlar, podshipniklar va boshqalar kabi aksessuarlar va butlovchi qismlarni sotib oling. Sotib olingan xom ashyo va aksessuarlarning standartlar va dizayn talablariga javob berishini tekshirish uchun ularning sifatini tekshirish.

3. Ishlab chiqarish bosqichi

Portal va qo'llab-quvvatlash tuzilishi kabi asosiy komponentlarni ishlab chiqarish uchun po'latni kesib oling, payvandlang va qayta ishlang. Hajmi va aniqligi talablarga javob berishini ta'minlash uchun konstruktiv qismlarda burg'ulash, tornalash, frezalash va boshqa mexanik ishlov berish amalga oshiriladi.

Elektr ko'targichning turli qismlarini (motor, baraban, ko'tarish zanjiri kabi) yig'ing.

G'ildirak va yo'lni o'rnatish: Mobil mexanizmning silliq ishlashini ta'minlash uchun g'ildirak va yo'l tizimini o'rnating.

Elektr boshqaruv tizimini, jumladan, tarqatish qutisini, boshqaruv panelini, kabellarni va boshqalarni o'rnating. Barcha komponentlarni birlashtirib, ularni portalga o'rnating va dastlabki ishga tushirishni o'tkazing. Elektr tizimi va mexanik tizimni ulang va har bir funktsiyaning normal ishlashini ta'minlash uchun tizimni ishga tushirishni o'tkazing.

4. Sinov va tekshirish

Kranning harakati va ishlashi normal yoki yo'qligini tekshirish uchun yuksiz ish sinovini o'tkazing.

Yuk ko'tarish sinovi: Uskunaning barqarorligini, yuk ko'tarish qobiliyatini va xavfsizlik ko'rsatkichlarini tekshirish uchun nominal yuk ostida sinov. Ularning normal ishlashini ta'minlash uchun chegara kalitlari, ortiqcha yuk himoyasi, favqulodda to'xtash va hokazo kabi xavfsizlik funktsiyalarini sinab ko'ring. Uskunaning keng qamrovli sifatini tekshirishni amalga oshiring, shu jumladan payvandlash sifati, ishlov berishning aniqligi, elektr tizimining funktsiyasi va boshqalar.

5. Yetkazib berish va o'rnatish

Qadoqlash va tashish: Sinovdan o'tgan va tekshirilgan kran qadoqlanadi va mijoz saytiga tashish uchun tayyorlanadi. Foydalanish bo'yicha qo'llanmalar, texnik qo'llanmalar, kafolat kartalari va boshqa tegishli hujjatlarni taqdim eting. Mijozning saytiga etib borganingizdan so'ng, kranni o'rnating va disk raskadrovka qiling, jumladan, yig'ish, sozlash va sinovdan o'tkazish. Trening: Operatorlarni o'rgatish, foydalanish va texnik xizmat ko'rsatish choralarini tushuntirish va mijozlar uskunadan to'g'ri foydalanishini ta'minlash.

6. Sotishdan keyingi xizmat ko'rsatish

Uskunaning uzoq muddatli barqaror ishlashini ta'minlash uchun muntazam texnik xizmat ko'rsatish va tekshirish xizmatlarini taqdim eting.

Muammolarni bartaraf etish: Uskunalar ishlamay qolganda texnik yordam va ta'mirlash xizmatlarini taqdim eting. Uskunaning ish holati va mijozlar ehtiyojini qondirish uchun foydalanishdan keyin mijozlardan fikr-mulohazalarni to'plang. Fikr-mulohaza asosida mahsulotlarni takomillashtirish va dizayn va ishlab chiqarish jarayonlarini optimallashtirish.
