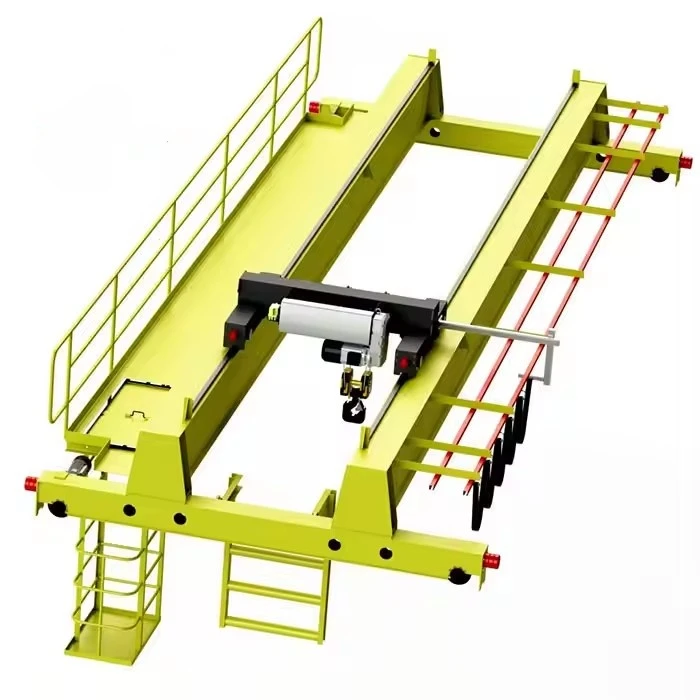

Radio masofaviy boshqarish vositasi



Radioni masofadan boshqarishdagi asosiy kranlar

Simsiz operatsiya

Operatorlarga yaxshiroq ko'rinishi va xavfsizligi uchun bemalol harakat qilishiga imkon beradigan to'siq kabellariga ehtiyojni yo'q qiladi.

Oddiy diapazon:50-200 metr(atrof-muhit va aralashishga bog'liq).

Xavfsiz va shifrlangan signallar

Foydalanish2.4 GHZ FHSS (chastota chastotasi tarqalishi spektrini)boshqa qurilmalarning aralashuvini oldini olish uchun.

Favqulodda vaziyatni o'chirish tugmasitezkor o'chirish uchun.

Foydalanuvchilarga do'stona interfeysi

Ergonomik dizayni bilanJoystiklar, tugmalar va LCD displeyaniq nazorat uchun.

Modda o'tkaziladigan funktsiyalar (masalan, o'zgaruvchan tezlik, ochiq \/ ochiq).

Muvofiqlik

Bilan ishlaydiYagona girder, ikki girder, bgyo va jib kranlari.

Boshqarishi mumkinko'tarish, trolley va ko'prik harakatlaribir vaqtning o'zida.

Xavfsizlik va ishonchlilik

Muvaffaqiyatsiz xavfsiz mexanizmlar(signal yo'qotish=avtomatlashtirilgan kran to'xtash joyi).

IP65 \/ IP67 suv o'tkazmaydigan va keskin muhit uchun changga chidamli reyting.



Pendant nazorati bo'yicha afzalliklari

✔ Yaxshilangan xavfsizlik- Operator o'zlarini xavfli zonalardan (masalan, eritilgan metall, kimyoviy moddalardan uzoqlashishi mumkin).
✔ Yuqori mahsuldorlik- Tezroq javob va uni eng yaxshi ko'rinishi tsiklni kamaytirish.
✔ Kabel xavfi kamayadi- sayohat qilish yoki shikastlanish uchun xiralashgan pendant kabellari yo'q.
✔ Tejamkor- simli tizimlarga qaraganda ancha past parvarish.



Taqqoslash: Radio Maslahat vas. Kasin vas-kabinasi nazorati

O'ziga xos xususiyat	Radio masofadan turib	Pendant nazorati	Kabinani boshqarish
Operatorning harakatchanligi	✔ Eng yaxshi (cheklanmagan)	❌ Kabel tomonidan cheklangan	❌ Kabinada tuzatildi
Xavfsizlik	✔ Xavfsiz masofa	 Tiriklar uchun xavf	✔ Himoyalangan, ammo cheklangan ko'rinishi
O'rnatish narxi	✔ Mo''tadil	✔ past	❌ yuqori (idishni talab qiladi)
Parvarishlash	✔ POL (Kabellar yo'q)	❌ Yuqori (kabel kiyish)	Mo''tadil
Aniqlik	✔ Zo'r	✔ yaxshi	✔ yaxshi





1. Transmitter (masofadan boshqarishdagi telefon)

Funktsiya: Operator tomonidan ishlatiladigan qo'l imtiyozlari operator tomonidan simsiz kranga yuboriladi.

Xususiyatlari:

Ergonomik dizaynko'tarish, trolley va ko'prik harakatlari uchun tugmachalar \/ joystiklar bilan.

Favqulodda vaziyatni o'chirish tugmasi(Tez o'chirish uchun qo'ziqorin boshi).

LCD displey(Batareyaning ishlash muddatini, signal kuchini, yoriqlarni ogohlantiradi).

Batareya(Qayta zaryadlanuvchi lion yoki almashtiriladigan AA batareyalari).

IP reytingi(odatda chang \/ suvga chidamlilik uchun iP65 \/ iP67).

Chastota: Aralashishga qarshi kurash uchun 2.4 G'zs fhss (chastota tashlash chastotasi tarqalishi).



2. Qabul qiluvchining birligi

Funktsiya: Kriting va o'rni kranlarini boshqarish tizimiga kiritilgan signallarni oladi.

Xususiyatlari:

Kranga o'rnatildi(odatda boshqaruv paneli yonida).

Ko'p kanal kiritish \/ chiqish(ko'tarish, trolley, ko'prik va yordamchi funktsiyalarni qo'llab-quvvatlaydi).

Ishonch xavfsiz devor(agar signal yo'qolgan bo'lsa, kranni to'xtatadi).

LED ko'rsatkichlari(Quvvat holati, signalni qabul qilish, xatolarni ko'rsatadi).





3. Antenna va signal kuchaytirgich

Funktsiya: Transmitter va qabul qiluvchi o'rtasidagi barqaror aloqalarni ta'minlaydi.

Turlari:

Aminlik antenna(eng ko'p ichki buyurtmalar uchun standart).

Yo'nalish antenna(Tashqi tashqi joylarda diapazonlarni kengaytiradi).

Signalni takrorlash(devorlar yoki mashinalar kabi to'siqlar bilan).

4. Nazorat interfeysi (Relay \/ PLC ulanishi)

Funktsiya: Qabul qilgichni kranlarni kranni boshqarish tizimiga bog'lang.

Tarkibiy qismlar:

Relay modullari(asosiy yoki o'chirish uchun).

PLC (dasturlashtirilgan mantiqiy boshqaruvchi)(Kengaytirilgan avtomatlashtirish uchun).

O'zgaruvchan chastota drayverlari (VFDS)(tezlikni boshqarish uchun).

5. Elektr ta'minoti

Funktsiya: Qabul qilgich va boshqaruv tizimiga elektr energiyasini taqdim etadi.

Variantlar:

24V DC \/ 110V AC \/ 220V AC(GRANE KRANTER SUPERATE TIZIMI).

Uzluksiz elektr ta'minoti (UPS)(Chizma paytida zaxira nusxasi).

6. Xavfsizlik va aksessuar komponentlari

Favqulodda to'xtatish (elektron bekat): Bosilganda quvvatni kranga kesib tashlaydi.

Asosiy tugmani \/ parolni himoya qilish: Ruxsatsiz foydalanishning oldini oladi.

Batareya zaxira nusxasi: Quvvat yo'qotish paytida uzatuvchi tezligini ta'minlaydi.

Yolg'on to'qnashuv sensori: Avtomatlashtirilgan to'xtash uchun masofadan boshqarish bilan birlashadi.

.

7. Ixtiyoriy qo'shimchalar

Ekranni yuklash: Masofadan boshqarish pultidagi real vaqt og'irligini ko'rsatadi.

Ma'lumotlarni qayd etish: Texnik xizmat ko'rsatish uchun kran operatsiyalarini qayd etadi.

Ko'p kranni boshqarish: Bir nechta kranlar uchun bitta masofadan boshqarish (manzilni kodlash bilan).

Portlash vositasi: Xavfli muhitlar uchun (ATEX \/ IECEX sertifikatlangan).

Radio masofadan boshqarish bilan mos keladigan kranlar turlari

Yagona \/ ikki guter qo'shimcha kranlar

Qisqichbaqalar kranlari

Jib kranlari

Camshell Grab paqirli kranlar(ommaviy materiallar uchun).

Magnit va vakuum ko'tarish kranlari.

​

Eskiz

Asosiy texnik



Radioni masofadan boshqarishning afzalliklarining afzalliklari

Kengaytirilgan xavfsizlik

Operatorlar xavfsiz masofani bosib, xavfli hududlardan (eritilgan metall, kimyoviy moddalar, yiqilib tushadigan joyda).

Favqulodda to'xtashFavqulodda vaziyatlarda darhol yopilish imkonini beradi.

Takomillashtirilgan mahsuldorlik

Tezroq operatsiyaTo'g'ridan-onaning nazorati, tsikl vaqtini kamaytirish.

Kabinaga zinapoyaga ko'tarilishning hojati yo'q yoki pendant kabellarini torting.

Katta moslashuvchanlik va harakatchanlik

Operatorlar osonroq ko'rinishi va joylashishini yaxshilash uchun bemalol harakat qilishlari mumkin.

Uchun idealKatta ish joylari(kemalar, omborxonalar, qurilish joylari).

Ta'minot xarajatlari kamayadi

Kiyish yoki sayohat qilish uchun pendant kabellari yo'q.

Simli tizimlarga nisbatan kamroq mexanik muvaffaqiyatsizliklar.

Aniq nazorat

O'zgaruvchan tezlikni boshqarishYuk ko'tarish uchun joystik orqali.

Ba'zi modellarni qo'llab-quvvatlashdasturlashtirilgan funktsiyalar(masalan, o'rnatilgan yo'llar).

Qattiq muhitda ishlaydi

Chang, changga chidamli va suv o'tkazmaydigan (IP65 \/ IP67)po'lat tegirmon, portlar va konlar uchun masofa.

Portlash vositasi (ATEX \/ IECEX)kimyoviy o'simliklar va neftni qayta ishlashning imkoniyatlari.

Oson integratsiya

Mos kelmaydiYagona \/ Ikki girdund kranlar, bronlar kranlari va jib kranlari.

Mavjud kranlar uchun qayta ishlash mumkin.





Radio Masofadan boshqarish pultidagi arranlar

1. Po'lat va metall sanoati

Ishlov berishIssiq po'lat pora, eritilgan metal va qirqish.

Operatorlar haddan tashqari issiqlik va uchqunlardan toza bo'lib qoladilar.

2. omborxona va logistika

Ko'chib o'tishOg'ir paltolar, konteynerlar va texnikalaraniqlik bilan.

Foydalibaland daftarqaynoq kabellar juda ta'sirsiz.

3. Portlar va jo'natuvchilar

Yuklash \/ tushirishYuk tashish kemalari, konteynerlar va quyma materiallar.

Masofaviy ish katta, ochiq joylarda samaradorligini oshiradi.

4. Qurilish joylari

JoylashtirishPerstast beton, po'latdan yasalgan va og'ir uskunalar.

Bir nechta signallarga bo'lgan ehtiyojni kamaytiradi.

5. Kon va ommaviy materiallarni qayta ishlash

IshlamoqKlamshell ko'mir, ma'dan va agregatlar uchun ushlangan.

Changli muhitda xavfsiz masofani boshqarishga imkon beradi.

6. Avtomobilsozlik va ishlab chiqarish

Ko'chib o'tishDvigatellar bloklari, qoliplar va yig'ish liniyasining tarkibiy qismlari.

Band bo'lgan fabrikalarda ish oqimining samaradorligini oshiradi.

7. Chiqindilarni boshqarish va qayta ishlash

Ishlov berishmetall, chiqindilar toblari va qayta ishlash materiallari.

Xavfli qoldiqlarni kamaytiradi.

8. Elektr stantsiyalari

BoshqarishKo'mir, kul va og'ir mashinalarcheklangan joylarda.



1. Dezkorlik va muhandislik
Talablarni yig'ish talablari:

Yuk ko'tarish quvvati (masalan, 10t, 50t, 100t va boshqalar), Span, ko'tarish balandligi va operatsion muhit aniqlanadi.

Tuzatish rejimlari, masalan boshqarish rejimlari (pendant, simsiz, kabin) va maxsus xususiyatlar (masalan, to'qnashuv, ortiqcha yukni himoya qilish) kabi baholanadi.

Dastlabki dizayn:

Tarkibiy muhandislar va kran dizaynerlar asosiy nurning boshlang'ich dizayni, jumladan asosiy nur, end vagon, ko'tarish tizimi, trolley tizimi, sayohat mexanizmi va boshqa tarkibiy qismlarni yaratadilar.

Hisoblash va simulyatsiya:

Kranda belgilangan quvvatni bajarishi mumkinligini ta'minlash uchun yuk hisoblash amalga oshiriladi.

Xavfsizlik va barqarorlikni ta'minlash uchun stressli stresslar va burilishlarni taqlid qilish uchun cheklangan elementlar tahlili (FEA) ishlatilishi mumkin.

Batafsil dizayn:

Tasdiqlangandan so'ng, har bir qism uchun batafsil rasmlar, shu jumladan asosiy girder, End-ning yuk tashish, ko'tarish tizimi, motorlar, boshqarish tizimlari va xavfsizlik xususiyatlari.

2. Mavjud xaridlar
Xom ashyo tanlovi:

Aftidan, po'lat kabi yuqori sifatli materiallar, po'latdan yasalgan po'lat, po'latdan yasalgan po'lat va elektr tarkibiy qismlari texnik xususiyatlarga muvofiq chiqariladi.

Materiallar sifatni sertifikatlash va sanoat standartlariga muvofiqligi (masalan, ISO, CE) tekshiriladi.

Komponentni man etish:

Motorlar, oquvchilar, boshqarish panellari, cheklovlar va xavfsizlik moslamalari kabi standart qismlar ishonchli etkazib beruvchilardan olinadi.

3. Komponentlarning uydirmasi
Asosiy girder:

Ko'prik girderini shakllantirish uchun po'lat plitalarni kesish va payvandlash.

Girder payvandlash yoki murvatli qismlar tomonidan yig'iladi, uni kerakli kuch va aniqlikka mos keladi.

Balanar transport yig'ish:

Endilikda tashilgan va uchish-qo'nish yo'lakidagi kranni ushlab turish uchun yig'ilgan va yig'ilgan.

Relslar bo'ylab silliq sayohat qilish uchun g'ildirak yig'inlari o'rnatildi.

Ko'tarish va trolley tizimi:

Yuk ko'tarish birligi (elektr yoki qo'lda) yig'ilgan, shu jumladan baraban, simli arqon, ilgak va motor.

Trolley tizimi yukni ko'prikka, shu jumladan trolley g'ildiraklari va drayver mexanizmlarini tashish uchun qurilgan.

Sayohat mexanizmi kran:

Kranlar g'ildiraklari silliq gorizontal harakatni ta'minlashni ta'minlaydi.

Drayv tizimi sayohat tezligini boshqarish uchun o'rnatiladi.

4. Kran yig'ish
Asosiy nur o'rnatish:

Yig'ilgan asosiy girder ko'tarilib, oxirgi tashabbuslarga joylashtiriladi.

Tarkibiy yaxlitlikni ta'minlash uchun girder mos keladi.

Trolley va yukni o'rnatish:

Trolley tizimi asosiy girderga o'rnatilgan va ko'tarin trolleyka o'rnatilgan.

Yuk tashish zanjiri yoki simli arqon o'rnatiladi va uzluksiz operatsiya uchun sinovdan o'tkaziladi.

Sayohat mexanizmini sozlash:

Kran g'ildiraklar mos keladi va drayver mexanizmi gorizontal harakatning boshqaruv tizimiga ulangan.

5. Elektr va boshqarish tizimini o'rnatish
Sigir va boshqaruv paneli:

Boshqarish paneli barcha kran harakatlarini boshqarish uchun o'rnatiladi (ko'tarish, trolley, kran sayohat).

Cheklovlar, favqulodda vaziyatni to'xtatish tugmachalari va xavfsizlik signallari boshqaruv tizimiga o'rnatiladi.

Motor va tishli o'rnatish:

Yuk ko'tarish, sayohat qilish, va trolley uchun motorlar o'rnatiladi va ularning tishli tizimlariga ulangan.

Boshqaruv tizimlarini sinovdan o'tkazish:

Nazorat tizimlari, pendant nazorati, simsiz masofadan turib, kabinetni boshqarish opsiylarining to'g'ri integratsiyasini ta'minlash uchun nazorat tizimlari tekshiriladi.

6. Sinov va sifat nazorati
Yuk sinovi:

Kran statik yuk sinovidan o'tkaziladi (barqarorlikni tekshirish) va dinamik yuk sinovi (ish faoliyatini amaldagi ish sharoitlari bo'yicha tekshirish uchun).

Ortiqcha yukni himoya qilish va cheklovlar to'g'ri ishlashini ta'minlash uchun sinovdan o'tkaziladi.

Xavfsizlik tizimi sinovi:

Ovoz va yorug'lik signallari, cheklovlar, favqulodda to'xtatish tugmachalari va xavfsizlik moslamalari funktsiya uchun sinovdan o'tkaziladi.

Harakat sinovi:

Barcha harakatlar - yuk ko'tarish, trolleylik harakati, ko'prik sayohatlari va silliq ishlash va aniqlik uchun sinovdan o'tkaziladi.

Elektr sinovi:

Barcha elektr tarkibiy qismlari tegishli simlar, yerga va aloqa uchun sinovdan o'tkaziladi.

Hujjatlar va sertifikatlash:

Kran xalqaro xavfsizlik standartlariga muvofiq tekshiriladi va tegishli organlar (masalan, CE, ISO) tomonidan sertifikatlanadi.

Motorlar, kranlar va yuk sinovi uchun sinov sertifikatlari tayyorlanadi.

7. yakuniy tekshirish va rasm chizish
Vizual tekshirish:

Kran dizaynning xususiyatlari va xavfsizlik talablariga javob berishini ta'minlash uchun puxta tekshiruv o'tkaziladi.

Rasm:

Kran atrof-muhit sharoitidan himoya qilish uchun yuqori sifatli korroziya qoplamalari bilan bo'yalgan.

Belgilash va yorliqlash:

Xavfsizlik yorliqlari, ogohlantirishlar va sig'imli belgilar to'g'ri identifikatsiyalash uchun qo'llaniladi.

8. Yetkazib berish va o'rnatish
Yuk tashish; yetkazib berish:

Kran, ehtiyotkorlik bilan tashabbusli qismlarga ajratilgan (kerak bo'lsa) va mijozning manziliga jo'natiladi.

O'rnatish:

Kranda kranda o'rnatiladi va barcha ulanishlar (quvvat, mexanik, boshqarish) amalga oshiriladi.

Yakuniy foydalanish uchun:

Kranda to'g'ri ishlayotganini ta'minlash uchun bir qator operatsion testlar orqali ish olib borish orqali kran ishga tushadi.

Agar kerak bo'lsa, operator o'qitish, xavfsiz va samarali foydalanish uchun olib boriladi.

9. O'rnatishdan keyingi qo'llab-quvvatlash
Mijozlarni tayyorlash:

Operator o'qitish qisman xavfsiz va samarali foydalanish bo'yicha.

Xizmatlar jadvali:

Kranning texnik rejasini ta'minlash, shu jumladan muntazam tekshiruv, moylash va sinovdan o'tish.

Sotishdan keyingi yordam:

Ehtiyot qismlarni taklif qilish, nosozliklarni bartaraf etish va ta'mirlash xizmatlari.

Seminar ko'rinishi:

Kompaniya aqlli asbob-uskunalarni boshqarish platformasini o'rnatdi va ishlov berish va payvandlash robotlarini 310 to'plam (sett) o'rnatdi. Reja tugagandan so'ng, 500 dan ortiq to'plam (to'plamlar) bo'ladi va uskunaning tarmoq stavkasi 95 foizga etadi. 32 payvandlash liniyalari foydalanishga topshirildi, 50 tasi o'rnatilishi rejalashtirilgan va mahsulotning avtomatlashtirish darajasi 85 foizga etdi.
