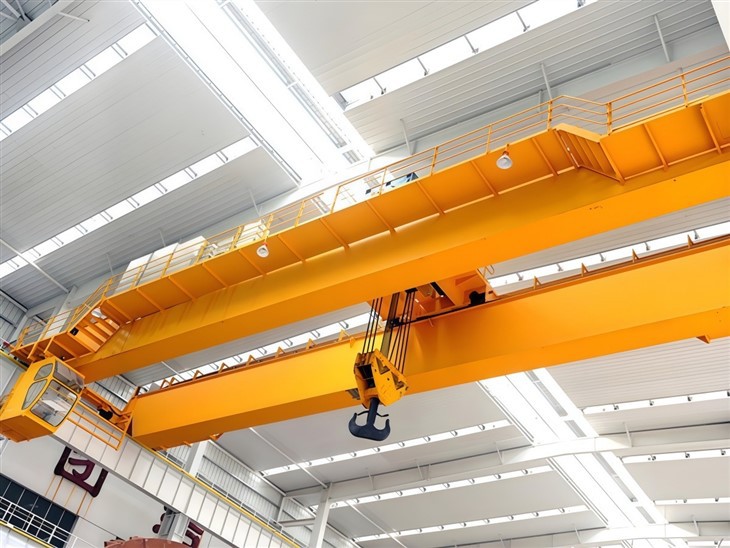

QD Cance Girderning qo'shimcha qismining asosiy xususiyatlari:

Ikki girder dizayni

Kuchaytirilgan kuch va barqarorlik uchun ikkita asosiy ishlov berishdan iborat.

Yagona girder kranlariga qaraganda yuqori ko'tarish quvvati (odatda)5 soat 550t).

Qd (kanca) mexanizmi

A bilan jihozlanganilgak ko'tarish mexanizmiUmumiy maqsadli materiallarni ko'rib chiqish uchun.

Bilan sozlanishi mumkinchelaklar, magnitlar yoki boshqa qo'shimchalarixtisoslashtirilgan arizalar uchun.

Yuk ko'tarish mexanizmi

Elektr yostiqdan foydalanadi (odatda)Evropa uslubidagi yuk yoki an'anaviy trolleybus).

Mavjudyakka yoki ikki xil ko'tarishTurli ko'tarish ehtiyojlari uchun konfiguratsiyalar.

Ishlaydigan sinf va burch tsikl

Uchun mo'ljallanganA5 A7 uchunnavbatchilik klassi (o'rtacha darajadagi tsikllar).

Uchun mosTez-tez ko'tarish operatsiyalarisanoat muhitida.

Nazorat tizimi

BoshqariladiganPendant nazorati (tugmachani bosish pendantti)yokiRadio masofadan boshqarish.

Bilan birlashtirish mumkinO'zgaruvchan chastota drayverlari (VFD)silliq tezlashishi va sekinlashishi uchun.

Sayohat mexanizmi

Qisqichbaqa (trolley) sayohatTantishlar bo'ylab.

Ko'prikli sayohatuchish-qo'nish yo'lagi nurlari bo'ylab (oxiri g'ildiraklar bilan).

Xavfsizlik xususiyatlari

Ortiqcha yukni himoya qilish(Limiter Limiter).

CheklovlarYuk ko'tarish va sayohat harakatlari uchun.

Favqulodda vaziyatni o'chirish tugmasi.

To'qnashishga qarshi tizim(xuddi shu ko'rfazda bir nechta kranlar uchun).



O'ziga xos xususiyat	Qd ikki girder kran	Yagona girder kran
Sig'im	5T–550T+	1T–20T
Qormoq	35 m +gacha	25mgacha
Navbatchilik sinfi	A5-A7 (og'ir burch)	A3-A5 (Ligh \/ o'rta)
Ilmoq balandligi	Yuqori (eng yaxshi vertikal kosmosdan foydalanish)	Pastroq
Barqarorlik	Yanada qattiqqo'l, kamroq kamayish	Yanada moslashuvchan
Narx	Yuqori boshlang'ich narx	Yanada tejamkor
Arizalar	Og'ir tarmoqlar, po'lat, elektr stantsiyalari	Semines, omborxonalar, engil sanoat



Texnik xususiyatlar (Standard Mirel misoli)

Yuk ko'tarish quvvati5T - 550T
Span uzunligi10,5 m - 35 m (sozlash moslamasi)
Ko'tarish balandligi6m - 30 m (sozlanishi)
Ish majburiyatlari A5, A6, A7
Ishlash tezligi
Yuk ko'tarish:0. 5-8 m min (sozlanishi)
Trolley sayohat:5-30 m min
Kran sayohat:10-60 m min
Quvvatlantirish manbai3- fazasi, 380V \/ 50hz (yoki mahalliy standartlar bo'yicha)





A Qd Cocle Goirge Krandasamarali va xavfsiz ko'tarilish operatsiyalarini ta'minlash uchun birgalikda ishlaydigan bir nechta asosiy mexanik va elektr qismlaridan iborat. Quyida o'zining asosiy tarkibiy qismlarining batafsil taqsimoti:



1. Ko'prik tegirmonlari (asosiy nurlar)

Funktsiya:Kran ko'rfazining kengligini rivojlantiradigan asosiy yuk ko'taruvchi tuzilishi.

Material:Odatda qilinganBox tipidagi payvandlangan po'lat(yoki juda og'ir yuklar uchun truss tur).

Xususiyatlari:

Ikkita qaynatgichlar bitta kuchga qaraganda ko'proq kuch beradi.

Bükme va torteral kuchlarga qarshilik ko'rsatishga mo'ljallangan.

2. Oxirgi vagonlar (oxirgi yuk mashinalari)

Funktsiya:Ko'prikni qo'llab-quvvatlang va uchraladigan relslar bo'ylab kran harakatini osonlashtiring.

Komponentlar:

Rul(Odatda 4 yoki undan ko'p, soxta po'lat yoki poliuretandan qilingan).

Tamponlar (bamperlar)- kran sayohat chegarasiga yetganda ta'sirini so'rang.

Motorlar va vites qutislarini haydash- kranning bo'ylama harakati.

3. Yuk ko'tarish mexanizmi

Funktsiya:Yuk ko'taradi va yukni pasaytiradi.

Komponentlar:

Elektr cho'qqi (agar kerak bo'lsa, asosiy ko'tarish va yordamchi un)- Motor, baraban, sim iplarini o'z ichiga oladi.

Simli arqon va shashka- ko'tarish kuchini uzating.

Kanca bloki- Yukni bog'laydi (bitta yoki ikki marta kanca bo'lishi mumkin).

Tormoz tizimi- Yukli sirpanishni oldini oladi.

4. Trolley (Qisqichbaqa birligi)

Funktsiya:Gorizontal ravishda yukni joylashtirish uchun ko'prik tegirmonlari bo'ylab harakatlanadi.

Komponentlar:

Trolley freym- Yuk va haydovchi tizimini qo'llab-quvvatlaydi.

Trolley g'ildiraklar va relslar- Qatorliklar bo'ylab silliq sayohat qilishga ruxsat bering.

Drayver & vites qutisi- Trolley kuchlari harakati.

5. Uchish-qo'nish tizimi

Funktsiya:Kran harakati uchun trekni ta'minlaydi.

Komponentlar:

Uchish-qo'nish yo'lagi- qurilish ustunlari yoki eng erkin tayanchlarga o'rnatildi.

Temir yo'l izlari- OdatdaP38, QU70, QU80 yoki QU120(Yuk ko'tarish hajmiga qarab).

Temir yo'l qisqichlari- Ishlatilmaganda kranni mahkamlang.

6. Elektr tizimi

Funktsiya:Krandagi operatsiyalarni boshqarish.

Komponentlar:

Boshqarish paneli (elektrlar vazirligi)- Kasalxonalar, o'rni va plc uylar (avtomatlashtirilgan bo'lsa).

Pendant nazorati \/ radiosi masofada- qo'lda boshqarish uchun operator interfeysi.

Cheklovlar- Yoloq va trolleyka sayohat qilishning oldini oling.

Elektr ta'minoti tizimi – FestEn Tizim (kabel tarellari)yokiBusbar (Energetika).

O'zgaruvchan chastota drayverlari (VFDS)- silliq tezlikni boshqarish uchun (ixtiyoriy).

.

7. Xavfsizlik moslamalari

Funktsiya:Xavfsiz ishlashni ta'minlaydi.

Komponentlar:

Haddan tashqari yuklovchi- Yuk ko'tarilishining oldini olish qobiliyatidan normalanadi.

Favqulodda vaziyatni o'chirish tugmasi- darhol kuchni qisqartiradi.

To'qnashishga qarshi tizim- Bir xil kranlar bir nechta kranda ishlatilganda ishlatiladi.

Ogohlantirish chiroqlari va shox- Harakat paytida ishchilarni ogohlantirish.

8. Ixtiyoriy aksessuarlar

Magnit ko'targich \/ paqir- ixtisoslashtirilgan materiallar bilan ishlash uchun.

Tarozi tizimi- real vaqtda o'lchash og'irlikni o'lchash.

Lazerni joylashtirish tizimi- aniq yukni joylashtirish uchun.

Kran kamera tizimi- Operator uchun ko'rinishni yaxshilaydi.



12.Sketch

Asosiy texnik





BuQd (umumiy to'lov) kancaw Headher Krandaog'ir va ko'p qirrali ko'tarish echimi og'ir sanoat talablari uchun mo'ljallangan. Bu erda uning asosiy afzalliklari:

1. Yuqori ko'tarish qobiliyati

Qo'llab-quvvatlaydi5t 550t +va uni og'ir yuklar uchun idealizatsiya qilish (bitta girder kranlari bilan solishtirganda, 20t 9t).

Ikki girder dizayniOg'irlikni tenglashtiradi, komponentlar bo'yicha stressni kamaytirish.

2. Katta Span va barqarorlik

Ishlov bera oladiUzunroq voyaga etdi (10m dan 35 m +gacha)keng ustaxonalar uchun mos ravishda burilishsiz.

Ko'proqQattiq va barqarorYulduzlar paytida Yagona girder krandan minimallashtirish.

3. Oliy martoni (a 5- a7)

QurilganOg'ir majburiyatlar uchun o'rtachaTez-tez ishlatiladigan po'lat zavodlarida, kostyumlar va og'ir sanoatlarda tez-tez ishlatiladigan foydalanish uchun mos keladi.

Uzoq xizmat muddatiBardoshli qurilish tufayli.

4. Egiluvchan unistik konfiguratsiya

Bilan jihozlangan bo'lishi mumkinDual yuklar (asosiy + yordamchi)Ko'p ko'tarish operatsiyalari uchun.

Mos kelmaydiilgaklar, ushlash, magnitlar va boshqa qo'shimchalarixtisoslashtirilgan ishlov berish uchun.

5. Yaxshiroq kanca balandligi

BuKam sado dizayni(Agar kerak bo'lsa) Vertikal ko'tarish maydonini, Baland cheklovlar bilan jihozlar uchun ideal.

6. Yana bir aniq boshqarish yoki aniqroq boshqarish

O'zgaruvchan chastota drayveri (VFD) variantlariruxsat berishyumshoq boshlanadi \/ to'xtaydi, yukni kamaytirish.

Radio masofaviy va pendant nazoratiOperatorning xavfsizligi va aniqligini oshirish.

7. Xavfsizlik xususiyatlari kengaytirilgan

Haddan tashqari yuklovchiquvvatdan oshadi.

Shoshilinch to'xtatish, cheklovlar va to'qnashuvga qarshi tizimlarIsh joyining xavfsizligini oshirish.

8. Maxsus muhitlar uchun mos keladi

Mavjudportlashning aniqlangan, yuqori harorati yoki korroziyalarga chidamliQattiq sharoitlar uchun variantlar.

QD Cance Dookward-ning qo'shimcha kran

Ushbu kranda ishlab chiqariladigan sanoatlarda bu kran keng qo'llaniladiog'ir ko'tarish, yuqori aniqlik va chidamlilik. Umumiy dasturlar quyidagilardan iborat:

1. Po'lat va metall sanoati

Ishlov berishpo'lat zanglar, plitalar, yasalganlar va qoliplartegirmon va fohishalarda.

Yuklash \/ tushirishOg'ir metall varaqlaruydirma do'konlarida.

2. Elektr stantsiyalari va og'ir mashinalar

Ko'tarishturbinalar, generatorlar va transformatorlar.

Texnik xizmat ko'rsatishqozonxonalar va katta mexanik qismlar.

3. Kemabilding va portlar

Montaj qilishKema korpuslari va katta qismlar.

Yuklash \/ tushirishog'ir yukdoklarda.

4. konchilik va tsement sanoati

Ko'chib o'tishXom ashyo, maydalagichlar va killiklar.

Ishlov berishOmmaviy materiallar vitrab olish bilan bog'liq.

5. Avtomobilsozlik va aerokospoce

Ko'tarishdvigatel bloklari, fuselaj qismlari va og'ir qoliplar.

IshlatilganKatta transport vositalarining katta qismlari uchun yig'ish liniyalari.

6. Omborlar va logistika

Og'irOmborli materiallar bilan ishlash(masalan, mashinalar, katta idishlar).

Temir yo'l ustaxonalarilokomotiv va temir yo'l avtomobillarini ko'tarish uchun.

7. Qog'oz va kimyo sanoati

Ishlov berishkatta rulonlartegirmonda.

Ko'chib o'tishOg'ir reaktorlar va saqlash idishlarikimyoviy o'simliklar.





1. Dizayn va muhandislik
Xaridor talablarini tasdiqlovchi (Imkoniyat, Span, Balandlik, ish muhiti).

CAD va FUM tahlilidan foydalanib, batafsil tarkibiy va mexanik dizaynni yarating.

Tegishli materiallar, butlovchi qismlar va xavfsizlik moslamalarini tanlang.

2. Mavjud xaridlar
Yuqori sifatli po'lat plitalar, bo'limlar, motorlar, elektr qismlari va boshqaruv tizimlarini sotib oling.

Materiallar va texnik xususiyatlarga mos keladigan materiallarni tekshiring.

3. Kesish va tayyorgarlik
Temir plitalar va profillar CNC plazma yoki lazerli kesishni mashinalari yordamida kesilgan.

Pastki qismlarni payvandlash uchun tayyorlang (Egri tozalash, burish).

4. Asosiy tarkibiy qismlarni payvandlash va yig'ish
Sertifikatlangan payvandlash protseduralaridan foydalangan holda payvandlashning asosiy ishg'ollari, tugatish va trolley romlari.

Tekshirish va moslashtirish uchun komponentlarning dastlabki yig'indisini bajaring.

5. Issiqlikni davolash va stressni engillashtirish (agar kerak bo'lsa)
Payvandlash stressini kamaytirish va mexanik xususiyatlarni yaxshilash uchun issiqlik bilan ishlashni qo'llang.

6. Ishlov berish
Mashinalarning asosiy qismlari, masalan, g'ildirakli o'rindiqlar va vositalarni o'rnatish yuzalari kabi.

Uzluksiz ishlash uchun aniqligini ta'minlang.

7. Sirtni davolash
Po'lat yuzalarni tozalang (qumli).

Korroziyadan himoya qilish uchun astar va sifatli bo'yoqni qo'llang.

8. Mexanik va elektr tizimlarini yig'ish
Motors, tormozlar, ko'tarish, g'ildiraklar, cheklovlar va xavfsizlik moslamalarini joylashtiring.

Elektr panellari va jabduqlar to'plami.

9. Sinov va sifatni tekshirish
Yuk sinovini o'tkazing (odatda 125% narxlangan sig'imga nisbatan 125%).

Operatsion funktsiyalarni tekshiring: Yuk ko'tarish, sayohat qilish, cheklovlar, favqulodda to'xtaydi.

Payvand choki, bo'yoq va mexanik tozalash vositalarini tekshiring.

10. Yakuniy o'zgarishlar va qadoqlash
Sinov natijalariga qarab zarur tuzatishlar kiritish.

Kran kran komponentlari transport uchun ehtiyotkorlik bilan joylashtiring.

11. Yetkazib berish va o'rnatish
Kemani mijozlar saytiga.

Saytda kranni o'rnatish va komissiya.

Operator o'qitish va xizmat ko'rsatish bo'yicha qo'llanma.

Seminar ko'rinishi:
