Bobin uchun ko'prikli kran

Bobinlarni qayta ishlash uchun ko'prikli kran - bu po'lat tegirmonlari, alyuminiy ishlab chiqarish zavodlari va omborlar kabi turli xil sanoat muhitlarida rulonlarni xavfsiz, samarali va aniq tashish uchun mo'ljallangan ilg'or materiallarni qayta ishlash tizimi. Kran tizimi talabchan ish sharoitlarida ishonchlilik va mahsuldorlikni ta'minlash uchun innovatsion muhandislik dizaynini mustahkam qurilish bilan birlashtiradi.

Bobinlarni tashish uchun ko'prikli kran moslashtirilgan yuk ko'tarish qobiliyatiga ega. U operatsion ehtiyojlarga qarab bir necha tonnadan 100 tonnagacha bo'lgan turli xil lasan og'irliklarini ko'tarish uchun mo'ljallangan. Unda maxsus lasan tutqichi mavjud.

Shuningdek, u rulonlarni xavfsiz va zararsiz boshqarishni ta'minlash uchun C-kancalar, magnitlar yoki vakuum ko'targichlar kabi maxsus ko'tarish mexanizmlari bilan jihozlangan.

Bobinlarni qayta ishlash uchun ko'prikli kran yuqori aniqlikdagi boshqaruv tizimiga ega. Bu silliq va aniq harakatga erishish uchun ilg'or chastota konvertatsiya texnologiyasi va chayqalishga qarshi mexanizmlardan foydalanadi. U qattiq ish muhitiga bardosh berish va uzoq xizmat muddatini ta'minlash uchun yuqori quvvatli po'lat va korroziyaga chidamli komponentlar bilan ishlab chiqariladi.

Asosiy komponentlar: Dvigatel

Kelib chiqqan joyi: Henan, Xitoy

Kafolat: 2 yil

Og'irligi (KG): 3000 kg

Video chiqish-tekshirish: Taqdim etilgan

Mashina sinovi hisoboti: Taqdim etilgan

Ilova: ustaxona

Yuk ko'tarish mexanizmi: Elektr ko'targich

Kran xususiyati: Oson boshqariladigan to'sinli ko'prikli kran

Boshqarish usuli: Simsiz masofadan boshqarish

Quvvat manbai: Foydalanuvchilarning mahalliy quvvat tizimi

Rang: moslashtirilgan rang qabul qilinadi

Yuk ko'tarish tezligi: sozlanishi tezlik

1. Asosiy nur

Bobinlarni tashish uchun ishlatiladigan ko'prikli kranning asosiy to'sig'i muhim tarkibiy qism bo'lib, uning dizayni va texnik xususiyatlari ishlov beriladigan materialning o'ziga xos talablariga moslashtirilgan.

Odatda, asosiy to'sin etarli kuch va qat'iylikni ta'minlash uchun quti to'sinli yoki I-nurli strukturadir. Bobinni ko'tarish uchun to'singa lasanni mahkam bog'lash uchun C-kancalar, magnitlar yoki qisqichlar kabi maxsus ko'tarish aksessuarlari bo'lishi mumkin.

Yuqori sifatli po'lat (masalan, Q235 yoki Q345) chidamlilik va yuk ko'tarish qobiliyatini yaxshilash uchun asosiy to'sin uchun ishlatiladi.

Xizmat muddatini uzaytirish uchun tegishli sirt muolajalari (masalan, korroziyaga qarshi qoplamalar) qo'llanilishi mumkin.

Asosiy to'sinning quvvati bir necha tonnadan yuzlab tonnagacha bo'lgan rulonning og'irligini ko'tarish uchun mo'ljallangan. Dizaynda dinamik yuklar va xavfsizlik omillari kabi omillar hisobga olinadi.

Asosiy to'sinning oralig'i kranning qo'llanilishiga va ustaxona yoki ishlov berish maydonining kengligiga bog'liq. Gorizontal va vertikal silliq harakatni ta'minlash uchun nur ko'taruvchi va kasnak tizimi bilan birlashtirilgan.

Yuk ko'tarish tizimi

Bobinlarni qayta ishlash uchun ishlatiladigan ko'prikli kranning ko'tarish tizimi odatda po'lat yoki alyuminiy rulon kabi og'ir va nozik yuklarni xavfsiz, samarali va aniq ko'tarishni ta'minlash uchun bir nechta asosiy komponentlar va xususiyatlarni o'z ichiga oladi.

Dvigatel: ko'tarish tezligini sozlash uchun o'zgaruvchan tezlikni boshqarishga ega kuchli vosita.

Tel arqon yoki zanjir: yukni ko'tarish uchun yuqori quvvatli po'lat simli arqon yoki zanjir ishlatiladi. Bobinlar uchun tel arqon yuqori yuk ko'tarish qobiliyati va silliq ishlashi tufayli afzallik beriladi.

Baraban: tel arqon rulonni ko'tarish yoki tushirish uchun yivli tamburga o'ralgan.

Tormoz tizimi: Ishlamay qolgan tormoz ish paytida yukning xavfsiz bo'lishini ta'minlaydi.

C-kanca: C-kanca bobinning ichki diametrini (ID) ushlaydi.

Elektromagnit ko'targichlar: metall bobinlarni ko'tarish uchun javob beradi, bu qurilmalar yukni ushlab turish uchun magnit maydondan foydalanadi.

Vakuumli ko'targichlar: metall bo'lmagan yoki qoplangan bobinlar uchun so'rg'ich ishlatiladi.

Qisqichlar: sozlanishi mexanik qisqichlar bobinning tashqi diametrini (OD) yoki yon tomonlarini ushlab turishi mumkin.

3.Oxiriarava

Bobinlarni boshqarish uchun ishlatiladigan ko'prikli kranning oxirgi ramkasi butun tizimda muhim rol o'ynaydi. U ko'prik to'sinlarini qo'llab-quvvatlaydi va kran yo'llari bo'ylab silliq va ishonchli harakatlanish imkonini beradi.

Bobinli kranning so'nggi ramkasi po'lat yoki metall rulonlarga xos og'ir yuklarni ko'tarish uchun mo'ljallangan bo'lib, chidamlilik va yuqori yuk ko'tarish qobiliyatini ta'minlaydi. To'g'ri tekislash kranning kran tuzilishiga ta'sir qilmasdan yoki yuk barqarorligini buzmasdan, yo'llar bo'ylab silliq harakatlanishini ta'minlaydi.

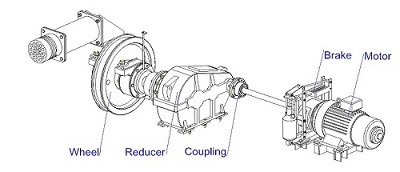

4.Kranning harakatlanish mexanizmi

1) ishlash printsipi

Sayohat mexanizmi elektr toki bilan boshqariladi, o'tkazgichlar, feston kabellari yoki simi barabanlari orqali etkazib beriladi. Odatda, er-xotin motorlar kranning har ikki tomonining sinxron va muvozanatli harakati uchun ishlatiladi. Dvigatelning aylanishi vites qutisi va muftalar orqali g'ildiraklarga uzatiladi. Vites qutisi og'ir yuk bilan ishlash uchun momentni kuchaytirganda vosita tezligini pasaytiradi. So'nggi romlarga o'rnatilgan haydovchi g'ildiraklar kranni yo'l nurlari bo'ylab harakatga keltiradi. Bo'sh g'ildiraklar barqarorlik va qo'llab-quvvatlashni ta'minlaydi. Yo'nalish va tezlik operator tomonidan boshqaruv paneli orqali boshqariladi. O'zgaruvchan chastotali drayverlar (VFD) tez-tez tezlikni silliq sozlash uchun ishlatiladi, bu esa bobinlarni aniq joylashtirish imkonini beradi. Dvigatel yoki vites qutisiga o'rnatilgan tormozlar kerak bo'lganda kranni sekinlashtirish va to'xtatish uchun ishlatiladi.

2) Kranning ishlash mexanizmining vazifalari

Ko'prik bo'ylab kran harakati: Kranning harakat mexanizmi ko'prikli kranni ko'prik uzunligi bo'ylab gorizontal ravishda harakatlanishiga imkon beradi. Odatda ko'prik nurining yon tomoniga o'rnatilgan g'ildiraklar yoki yo'llar to'plamidan iborat. Ushbu harakat kranni turli ish joylariga, masalan, rulon saqlash joylari yoki ish stantsiyalariga joylashtirish uchun zarurdir.

Nozik ishlov berish: Bobinlar, ayniqsa po'lat rulolar og'ir va ehtiyotkorlik bilan ishlov berish kerak. Kranning harakatlanish mexanizmi kranni aniq joylashtirish imkonini beradi, bu esa bobinlarni yuqori aniqlik bilan olish, ko'chirish va joylashtirishni ta'minlaydi, shikastlanish xavfini kamaytiradi.

Ko'tarish va tushirish: kranning harakat mexanizmi, ko'targich bilan birgalikda, rulonlarni ko'tarish va tushirish uchun javobgardir. Yuk mos balandlikka ko'tarilishi va ko'prik bo'ylab kerakli joyga ko'chirilishi mumkin.

Yukning barqarorligi: sayohat mexanizmi yukni ko'tarishda kranning barqarorligini saqlashga yordam beradi, rulonlarning gorizontal harakati paytida yuzaga kelishi mumkin bo'lgan chayqalish yoki tebranishning oldini oladi.

Samarali transport: Kranning butun ko'prik bo'ylab harakatlanishini ta'minlash orqali kranning katta ish maydonini qoplash qobiliyatini maksimal darajada oshirish mumkin, bu esa rulonlarni saqlashdan ishlov berish yoki yuklash joylariga samarali tashish imkonini beradi.

Xavfsizlik: Sayohat mexanizmi kranning o'z yo'li bo'ylab silliq harakatlanishini ta'minlaydi, bu esa baxtsiz hodisalar ehtimolini kamaytiradi, ayniqsa katta va og'ir rulonlarni harakatlantirganda, tushib qolsa yoki noto'g'ri ishlatilsa xavfli bo'lishi mumkin.

5.Trolleyning harakatlanish mexanizmi

1) ishlash printsipi

Ko'prikli kranli trolleybusning harakat mexanizmining ishlashi trolleybusni ko'prik yo'llari bo'ylab harakatlantiruvchi elektr qo'zg'alish tizimini o'z ichiga oladi. Operator lasan yukini gorizontal va vertikal ravishda siljitish uchun masofadan boshqarish pulti yoki boshqaruv paneli yordamida ehtiyotkorlik bilan boshqaradi va samarali va xavfsiz ishlov berishni ta'minlaydi. Tizim baxtsiz hodisalardan qochish va kran komponentlarini himoya qilish uchun aniq harakat va xavfsizlik funktsiyalarini ta'minlash uchun mo'ljallangan.

2) Trolleybusning ishlash mexanizmining vazifasi

Gorizontal harakat: trolleybus harakat mexanizmining asosiy vazifasi ko'prikli kran bo'ylab gorizontal harakatni ta'minlashdir. Bu kranga yukni, bu holda rulonni ko'prik uzunligi bo'ylab bir tomondan ikkinchisiga o'tkazish imkonini beradi.

Yukni joylashtirish: trolleybus yukni aniq joylashtirishga qodir. Ko'pincha og'ir va mo'rt bo'lgan rulonlarga ishlov berishda bu aniqlik shikastlanmaslik va ko'tarish va tashish paytida xavfsizlikni ta'minlash uchun juda muhimdir.

Ko'prik va ko'targich bilan muvofiqlashtirish: Trolley ko'prikdan (yo'llar bo'ylab harakatlanadigan) va ko'taruvchidan (vertikal harakatlanuvchi) iborat kattaroq kran tizimining bir qismidir. Trolleybusning harakati rulonni bir nuqtadan ikkinchisiga o'tkazish uchun ko'targich bilan muvofiqlashtirilgan holda ishlaydi, uni kerakli yuklash yoki tushirish maydoniga moslashtiradi.

Xavfsizlik xususiyatlari: Trolley mexanizmi odatda cheklov kalitlari, ortiqcha yuk himoyasi va chayqalishga qarshi nazorat kabi xavfsizlik tizimlariga ega bo'lib, muammosiz ishlashni ta'minlash va baxtsiz hodisalardan qochish, ayniqsa katta, og'ir rulonlarni ishlatishda.

Samarali rulon bilan ishlov berish: Bobinlar ko'pincha po'lat ishlab chiqarish yoki metallni qayta ishlash kabi aniqlik va tezlikni talab qiladigan sohalarda qo'llaniladi. Trolleybus harakat mexanizmi kranga rulonlarni saqlash, qayta ishlash yoki jo'natish joylariga tezda tashish imkonini beradi.

Sozlanishi tezlik va boshqaruv: trolleybus har xil og'irlik va o'lchamdagi bobinlarni boshqarish uchun turli tezliklarda ishlashi mumkin. Ba'zi ilg'or tizimlarda silliq tezlashtirish va sekinlashish uchun o'zgaruvchan chastotali drayverlar ham mavjud bo'lib, ular bobinlar kabi sezgir yoki og'ir yuklarni boshqarish uchun juda muhimdir.

6.Kran g'ildiragi

Funktsiya

Kran g'ildiragi ko'prikli kranning gorizontal o'qi bo'ylab harakatlanishini ta'minlaydigan harakatlanuvchi mexanizmning bir qismidir.

U og'ir yuklarni ko'tarish uchun mo'ljallangan va kranga bobinlarni xavfsiz va samarali tashish imkonini beradi.

Yukning beqarorligini oldini olish uchun aniq harakatni ta'minlashi kerak, ayniqsa og'ir yoki nozik rulonlarni ishlatganda.

Dizayn xususiyatlari

Material: Aşınmaya, deformatsiyaga va yuqori bosimga qarshi turish uchun zarb yoki quyma po'lat kabi yuqori quvvatli materiallardan tayyorlangan. Amaldagi materiallar 42CrMo4 yoki mukammal yuk ko'tarish qobiliyati uchun ekvivalent navlarni o'z ichiga oladi.

G'ildirak shakli: g'ildiraklar odatda yo'lda to'g'ri tekislashni ta'minlash va relsdan chiqib ketishning oldini olish uchun gardishli bo'ladi. Protektor eskirishni kamaytirish va xizmat muddatini uzaytirish uchun qattiqlashtirilishi mumkin.

Kran g'ildiraklarining turlari

Yagona gardish: tekislashni ta'minlaydi va relsdan chiqib ketishning oldini oladi.

Ikki gardish: ayniqsa, katta quvvatli kranlar uchun qo'shimcha xavfsizlikni ta'minlaydi.

Yassi protektor: Yo'l va temir yo'llarni tekislash uchun maxsus dizayn.

7.Kran kancasi

Ko'prikli kranning kran kancasi sanoat sharoitida og'ir metall rulonlarni yoki po'lat yoki alyuminiy rulonlarni qayta ishlash uchun ishlatiladigan maxsus lasan ko'tarish moslamasi.

Kanca dizayni: C-shaklidagi ilgaklar odatda bobinning markazidan (ko'zidan) o'tayotganda rulonlarni qayta ishlash uchun ishlatiladi. Kuchlilik va chidamlilik uchun yuqori sifatli qotishma po'latdan yasalgan.

Imkoniyat: Yuk ko'tarish quvvatlari odatda bir necha tonnadan yuzlab tonnagacha bo'lgan buyurtma asosida ishlab chiqariladi.

Aylanish mexanizmi (ixtiyoriy): Ba'zi kancalar aniq joylashtirish uchun yuk bilan moslashish uchun 360 daraja aylanish mexanizmi bilan jihozlangan.

Izolyatsiya qoplamasi: rulon yuzasiga zarar etkazmaslik uchun himoya qoplamasi qo'llanilishi mumkin.

Xavfsizlik xususiyatlari: Mandal mexanizmi tasodifiy echilishining oldini oladi. Xavfsizlik uchun ortiqcha yuk ko'rsatkichi.

Qarama-qarshi vazn: assimetrik yoki turli og'irlikdagi rulonlarni ko'tarishda muvozanatni saqlaydi.

Dvigatel

Bobinlarni boshqaradigan ko'prikli kranlarda ishlatiladigan motorlar ko'pincha dastur, yuk hajmi va ish muhitiga qarab maxsus talablarga javob berishi kerak.

Dvigatel turlari

AC motorlar: Ularning chidamliligi va samaradorligi tufayli ko'prik kranlarida keng qo'llaniladi. Odatda, sincap kafesli asenkron motorlarga afzallik beriladi.

DC motorlar: aniq tezlikni nazorat qilishni talab qiladigan ilovalarda qo'llaniladi, ammo AC motor drayverlaridagi yutuqlar tufayli kamroq tarqalgan.

Servo motorlar: Yuqori aniqlikdagi boshqaruv uchun ishlatiladi, ko'pincha zamonaviy avtomatlashtirishga ega zamonaviy kranlarda qo'llaniladi.

Dvigatel kranning ko'tarish qobiliyatiga mos kelishi kerak. Og'ir po'lat rulonlarni o'z ichiga olishi mumkin bo'lgan lasan bilan ishlash uchun katta quvvatli dvigatel (masalan, 10-50+ tonna) talab qilinishi mumkin.

Dvigatel og'ir ish uchun mo'ljallangan bo'lishi kerak va odatda tez-tez ishga tushirish/to'xtash va yuqori foydalanish uchun M5, M6 yoki undan yuqori kabi FEM/ISO vazifa sinfi sifatida tasniflanadi.

O'zgaruvchan chastotali drayvlar (VFD) tez-tez tezlashuv, sekinlashuv va tezlikni boshqarishni ta'minlash uchun motorlar bilan ishlatiladi. Bu shikastlanmaslik uchun rulonlarni xavfsiz ishlatish uchun zarurdir.

Ovozli va yorug'lik signalizatsiya tizimi va chegara tugmasi

1) Ovozli va yorug'lik signalizatsiya tizimi

Ko'pikli kranlarni boshqarish bobinlari uchun ovozli va yorug'lik signalizatsiya tizimlari xavfsizlikni ta'minlash va operatorni yoki yaqin atrofdagi xodimlarni ish sharoitlari yoki xavf-xatarlar haqida ogohlantirish uchun mo'ljallangan. Ushbu signallar og'ir mashinalar muhitida, ayniqsa rulon kabi og'ir yoki potentsial xavfli materiallar bilan ishlashda juda muhimdir.

Ovozli signal: Odatda operator va yaqin atrofdagi xodimlarni turli vaziyatlardan ogohlantirish uchun baland ovoz chiqaradigan sirena yoki signal. Shoshilinchlikka qarab, uning balandligi yoki davomiyligi farq qilishi mumkin (masalan, favqulodda vaziyat uchun uzluksiz tovush yoki ogohlantirish uchun bir qator qisqa tovushlar).

Chiroq signali (mayoq): Kranning joriy holatini vizual ravishda ko'rsatadigan miltillovchi chiroq (odatda aylanuvchi mayoq yoki LED). Odatda, turli xil signallarni ko'rsatish uchun turli xil yorug'lik ranglari qo'llaniladi:

Qizil chiroq: jiddiy ogohlantirish yoki favqulodda vaziyat (masalan, kranning noto'g'ri ishlashi, ortiqcha yuk holati).

Sariq/sariq chiroq: Ogohlantirish signali (masalan, kran yuk chegarasiga yaqin va texnik xizmat ko'rsatishga muhtoj).

Yashil chiroq: hamma narsa normal ekanligini ko'rsatadi.

Moviy chiroq: Ba'zan kran ishlatilayotganligini ko'rsatish uchun ishlatiladi, odatda yaqin atrofdagi ishchilar uchun xavfsizlik chorasi sifatida.

2) Limit kaliti

Bobinlarni boshqarish uchun ishlatiladigan ko'prikli kranlardagi chegara kalitlari kranning xavfsiz va samarali ishlashini ta'minlash uchun muhim komponent hisoblanadi. Ushbu kalitlar kranning ko'taruvchisi, trolleykasi yoki ko'prigi harakatini cheklash uchun mo'ljallangan, bu esa xavfsiz ishlash chegaralaridan tashqarida haddan tashqari harakatlanishning oldini oladi. Ular ko'pincha aniq joylashishni aniqlash muhim bo'lgan ilovalarda qo'llaniladi, masalan, og'ir va sezgir bo'lishi mumkin bo'lgan rulonlarni qayta ishlash.

Limit kalitlari turlari:

Mexanik chegara kalitlari: Bu kalitlar kranning harakatlanuvchi qismlari bilan jismoniy aloqa yordamida faollashtiriladi. Ular kran konstruktsiyasiga o'rnatilishi va ko'targich yoki trolleybusning ma'lum bir joyga etib borishini aniqlashi mumkin.

Elektron chegara kalitlari: Bu kalitlar jismoniy aloqasiz ishlaydi. Ular kranning harakatlanuvchi qismlarining holatini aniqlash uchun yaqinlik sensorlari kabi sensorlarga tayanadi. Ular mexanik kalitlarga qaraganda ancha bardoshli va kamroq parvarish qilishni talab qiladi.

Aylanadigan chegara kalitlari: Ular ko'pincha aylanishni aniq boshqarish uchun kranlarda qo'llaniladi. Ular kran yoki ko'targichning aylanishini kuzatib boradi va belgilangan chegaraga erishilganda aylanishni to'xtatadi.

Tortish arqonining chegara kalitlari: kran uzoqroq masofani bosib o'tadigan holatlarda qo'llaniladi. Kalit kran harakatlanish chegarasiga yetganda arqon tortilganda faollashadi.

10. Xavfsizlik asboblari

Bobinlarni qayta ishlash uchun ishlatiladigan ko'prikli kranlar, ayniqsa po'lat tegirmonlari yoki omborlar kabi sohalarda, ishchilarni, uskunalarni va yuklarni himoya qilish uchun turli xil xavfsizlik moslamalari bilan jihozlangan bo'lishi kerak.

Haddan tashqari yuk himoyasi: kranning nominal quvvatidan oshib ketadigan yuklarni ko'tarishdan saqlaydi.

To'qnashuvga qarshi qurilma: kranning ishlayotgan boshqa jihozlar, inshootlar yoki boshqa kranlar bilan to'qnashmasligini ta'minlaydi.

Favqulodda to'xtash (E-Stop): operatorga favqulodda vaziyatda kranni darhol to'xtatish imkonini beradi.

Yuk ko'tarish chegarasi kaliti: yuqoriga va pastga yo'nalishda kancaning haddan tashqari harakatlanishini oldini oladi.

Chayqalishga qarshi nazorat: ish paytida, ayniqsa og'ir rulonlarni harakatlantirganda xavfsizlikni yaxshilash uchun yukning tebranishini kamaytiradi.

Haddan tashqari issiqlikdan himoya qilish: kran dvigatelining yoki ko'taruvchi mexanizmning haddan tashqari qizib ketishini oldini oladi.

Yukni joylashtirish tizimi: lasanning aniq joylashishini ta'minlaydi, bobinni tushirish yoki shikastlash xavfini kamaytiradi.

Ogohlantirish indikatori: operator va yaqin atrofdagi xodimlarni kran harakati, potentsial xavflar yoki uskunaning ishdan chiqishi haqida ogohlantiradi.

Favqulodda elektr ta'minoti: elektr ta'minoti uzilib qolganda muhim xavfsizlik funktsiyalarining ishlashini ta'minlaydi.

Xavfsizlik ilgagi va sling: lasan xavfsiz ko'tarilganligiga ishonch hosil qiling va harakat paytida uning tushib ketishining oldini oling.

11. Boshqarish rejimi

Bobinlarni boshqarish uchun ishlatiladigan ko'prikli kranlarni boshqarish rejimi odatda kran turiga, yukga va ish muhitiga bog'liq.

Qo'lda boshqarish rejimi: Kran operatori kulon yoki radio boshqaruvchi yordamida kranni qo'lda boshqaradi.

Avtomatik boshqaruv rejimi: Kran oldindan belgilangan dasturlashtirilgan yo'l yoki ko'rsatmalarga amal qiladi.

Yarim avtomatik boshqaruv rejimi: Kran ko'p harakatlarni avtomatik ravishda amalga oshiradi, lekin operator muayyan vazifalar yoki favqulodda vaziyatlarga aralashishi mumkin.

Masofadan boshqarish rejimi: Kran simsiz masofadan boshqarish pulti orqali boshqariladi, bu operatorga kranni xavfsiz masofadan ko'chirishga imkon beradi.

Yukni joylashtirish tizimlariga ega kranlar: Ba'zi ilg'or kranlar yukning joylashishini avtomatik ravishda sozlash tizimlari bilan jihozlangan, bu esa yukning har doim barqaror bo'lishini ta'minlaydi.

12. Eskiz

Asosiy texnik

Kengaytirilgan yuk tashish: ko'prikli kranlar og'ir va katta hajmli yuklarni, masalan, metall rulonlarni osonlik bilan ko'tarish uchun mo'ljallangan. Ularning mustahkam konstruktsiyasi va yuqori ko'tarish qobiliyati ularni og'irligi bir necha tonnaga etishi mumkin bo'lgan katta rulonlarni tashish uchun ideal qiladi.

Aniqlik va nazorat: Ushbu kranlar aniq ko'tarish va joylashtirishni ta'minlaydigan ilg'or boshqaruv tizimlari bilan jihozlangan. Bu rulonlarga ishlov berishda juda muhim, chunki u yuk va uning atrofidagi infratuzilmaga zarar yetkazish xavfini kamaytiradi.

Xavfsizlik xususiyatlari: Ko'prikli kranlar odatda haddan tashqari yukdan himoya qilish, favqulodda to'xtashlar va chayqalishga qarshi mexanizmlar kabi bir nechta xavfsizlik xususiyatlariga ega bo'lib, ular bobinlar kabi potentsial xavfli yuklarni tashishda xavfsiz ishlashni ta'minlaydi.

Samarali ish oqimi: yuklarni zavod yoki ombor ichida katta masofalarga ko'chirish qobiliyati samaradorlikni oshiradi. Bu ishlamay qolish vaqtini qisqartiradi va qo'l mehnatiga bo'lgan ehtiyojni kamaytiradi, bu esa tezroq ishlov berish va operatsion samaradorlikni oshiradi.

Kosmosni optimallashtirish: An'anaviy forkliftlar yoki boshqa yuk ko'tarish uskunalaridan farqli o'laroq, ko'prikli kran yuqori bo'shliqdan foydalanadi va boshqa faoliyat uchun zamin maydonini bo'shatadi. Bu, ayniqsa, olomon yoki cheklangan ish muhitida foydalidir.

Chidamlilik va uzoq umr ko'rish: Og'ir foydalanishga bardosh berish uchun qurilgan ko'prikli kranlar ko'p yillar davomida xizmat qilish uchun mo'ljallangan yuqori sifatli materiallardan tayyorlangan. Bu vaqt o'tishi bilan ta'mirlash xarajatlarini kamaytiradi.

Moslashtirilgan dizayn: ko'prikli kranlar lasan bilan ishlashning o'ziga xos ehtiyojlariga moslashtirilishi mumkin. Dizaynga sozlanishi kancalar, maxsus lasan ko'taruvchi qo'shimchalar va turli xil ko'tarish quvvatlari kabi xususiyatlar kiritilishi mumkin.

G'altakning shikastlanish xavfini kamaytirish: Maxsus lasan ko'tarish qo'shimchalari va aniq nazorat bilan ko'prikli kranlar ishlov berish paytida rulonlarga zarar etkazish xavfini kamaytirishga, ularning sifatini saqlab qolishga va yo'qotishlarni kamaytirishga yordam beradi.

Ishchilarning minimal kuchlanishi: rulonlarni ko'tarish va harakatlantirishni avtomatlashtirish orqali ko'prikli kranlar ishchilarning jismoniy yukini kamaytiradi, bu esa ish joyidagi jarohatlar va charchoqning kamayishiga olib keladi.

Ko'p qirralilik: Bobinlarga qo'shimcha ravishda, bu kranlar turli xil materiallarga ishlov berishi mumkin, bu ularni turli sanoat ilovalari uchun ko'p qirrali qiladi va shu bilan kran tizimining umumiy foydasini oshiradi.

Bobinni ko'tarish va tashish: Ko'prikli kranlar yuqori yuk ko'tarish qobiliyati va qattiq yo'l bo'ylab harakatlanish qobiliyati tufayli bobinlarni, ayniqsa katta yoki og'irlarini ko'tarish uchun idealdir. Ular saqlash joylaridan rulonlarni osongina ko'tarishlari va ularni ishlab chiqarish liniyalari yoki yuk tashish joylariga ko'chirishlari mumkin.

Aniq joylashishni aniqlash: kranning gorizontal va vertikal o'q bo'ylab harakat qilish qobiliyati rulonlarni aniq joylashtirish imkonini beradi. Bu rulonlarni mashinalarga kiritish yoki ularni saqlash joylarida ma'lum bir tartibda yig'ish kabi jarayonlarda juda muhimdir.

Bobinni aylantirish: Ba'zi ko'prikli kranlar aylanishli rulolar uchun mo'ljallangan maxsus kancalar yoki lasan ko'targichlar bilan jihozlanishi mumkin, bu esa ishlov berish yoki saqlash uchun zarur bo'lganda rulonlarni yo'naltirishni osonlashtiradi.

Og'ir rulonlarni xavfsiz ishlatish: Bobinlar, ayniqsa metall yoki po'latdan yasalgan bo'laklar og'ir va qo'lda ishlov berish qiyin bo'lishi mumkin. Ko'prikli kranlar bu rulonlarni ko'chirishning xavfsiz va samarali usulini ta'minlaydi, qo'lda ko'tarish bilan bog'liq baxtsiz hodisalar yoki jarohatlar xavfini kamaytiradi.

Zararni minimallashtirish: Ko'prikli kranlar materiallarga nozik ishlov berish uchun mo'ljallangan, bu esa bobinning shikastlanish xavfini kamaytirishga yordam beradi. To'g'ri ko'tarish uskunalari, masalan, lasan tutqichlari, rulonlarning bir tekis va xavfsiz ko'tarilishini ta'minlaydi va deformatsiyaning oldini oladi.

Saqlashni boshqarish: Bobinlarni saqlash joylarida ko'prikli kranlar rulonlarni samarali tashkil qilish va yig'ish uchun ishlatilishi mumkin. Bobinlarni vertikal va gorizontal ravishda harakatlantirish qobiliyati ombor maydonidan optimal foydalanish imkonini beradi va inventarizatsiyani boshqarishni yaxshilaydi.

Boshqa uskunalar bilan integratsiya: ko'prikli kranlar konveyer bantlari kabi boshqa uskunalar bilan birlashtirilishi mumkin, bu esa rulonlarni ishlab chiqarishning bir bosqichidan ikkinchisiga o'tkazish jarayonini soddalashtiradi, ish oqimi samaradorligini oshiradi.

1. Dizayn va rejalashtirish

Birinchi qadam, mijozning o'ziga xos ehtiyojlarini, jumladan, rulonlarning og'irligi va o'lchamlarini, ko'tarish qobiliyatini va ish muhitini to'plashdir.Kranning dizayni ko'tarish balandligi, masofa, boshqaruv turi kabi omillarni hisobga olgan holda SAPR dasturi yordamida yaratilgan. tizim (qo'lda yoki avtomatlashtirilgan) va xavfsizlik xususiyatlari. Muhandislar kranning yukni xavfsiz boshqarishi va kutilgan barcha sharoitlarda ishlashini ta'minlash uchun tizimli tahlillarni amalga oshiradilar.

2. Materialni tanlash

Chidamlilik va xavfsizlikni ta'minlash uchun odatda ramka va strukturaviy komponentlar uchun yuqori quvvatli po'latdan foydalaniladi. Bobinlarni ko'tarish uchun yuk ko'tarish qobiliyatiga va atrof-muhitga qarab, bardoshli sim arqonlar yoki ko'tarish zanjirlari tanlanadi. Yuk ko'tarish, aravachalar va ko'prik uchun motorlar yuk va ish muhitiga qarab tanlanadi. Ishonchli ishlashni ta'minlash uchun elektr komponentlari tanlanadi.

3. Komponentlarni ishlab chiqarish

Ko'prikli kranning asosiy tuzilishi po'lat plitalarni kerakli shakl va o'lchamda payvandlash yo'li bilan ishlab chiqariladi.Ular relslarni qo'llab-quvvatlash va kranning oraliq bo'ylab harakatlanishini ta'minlash uchun ishlab chiqariladi va payvandlanadi.Dvigatel, vites qutisi, baraban va arqon ishlab chiqariladi. U silliq va ishonchli koʻtarish uchun moʻljallangan. Trolleybus koʻtargichni koʻprik boʻylab olib oʻtadi va uning silliq harakatlanishi va yukni koʻtara olishini taʼminlash uchun mustahkam materiallar yordamida yigʻiladi. Oʻtkazgichlar, boshqaruv panellari va xavfsizlik datchiklari oʻrnatilgan va sozlangan.

4. Yig'ish

Tayyorlangan ko'prik nurlari, yuk mashinalari va boshqa komponentlar kran ramkasiga yig'iladi. Ko'taruvchi va trolleybus tizimi ko'prikda o'rnatilgan bo'lib, bu to'g'ri tekislash va funksionallikni ta'minlaydi. Boshqarish elementlari, motorlar va xavfsizlik tizimlari uchun elektr simlari tugallandi.

5. Sinov va sifat nazorati

Kran g'altaklar yoki boshqa og'ir materiallarni hech qanday muammosiz xavfsiz ko'tara olishini ta'minlash uchun yuk sinovi o'tkaziladi. Kranning harakati ko'prik bo'ylab sinovdan o'tkaziladi va barcha komponentlar, jumladan, ko'taruvchi, aravacha va ko'prik harakati mo'ljallangan tarzda ishlashini ta'minlaydi. Favqulodda to'xtash, ortiqcha yukni himoya qilish va chegara kalitlari kabi turli xil xavfsizlik sinovlari o'tkaziladi.

6. Yakuniy teginish

Kran uzoq muddatli chidamliligini ta'minlash uchun korroziyaga qarshi qoplama bilan bo'yalgan, ayniqsa po'lat tegirmonlari yoki omborlar kabi og'ir muhitda.Bo'yashdan keyin kran barcha komponentlarning to'g'ri ishlashini ta'minlash uchun yakuniy tekshiruvdan o'tadi.

7. Yetkazib berish va o'rnatish

Kran tashish uchun qismlarga ajratiladi (agar kerak bo'lsa) va mijozning saytiga jo'natiladi.Kran joyida yig'iladi va elektr tizimi mahalliy elektr ta'minotiga ulanadi.O'rnatishdan so'ng kran yakuniy ekspluatatsion sinovlardan o'tadi, va xodimlar kranni qanday ishlatish va texnik xizmat ko'rsatish bo'yicha o'qitiladi.

8. Xizmat ko'rsatish va sotishdan keyingi yordam

Kranning optimal ishlashini ta'minlash va xizmat muddatini uzaytirish uchun muntazam tekshiruvlar va texnik xizmat ko'rsatish rejalashtirilgan. Tezkor ta'mirlash uchun ehtiyot qismlar mavjudligi ta'minlanadi.

Seminar ko'rinishi:

Kompaniyada uskunalarni boshqarishning intellektual platformasi oʻrnatildi, 310 ta ishlov berish va payvandlash robotlari toʻplami (toʻplami) oʻrnatildi. Reja tugagandan so'ng, 500 dan ortiq to'plamlar (to'plamlar) bo'ladi va uskunalarni tarmoqqa ulash darajasi 95% ga etadi. 32 ta payvandlash liniyasi foydalanishga topshirildi, 50 tasini o‘rnatish rejalashtirilgan va butun mahsulot liniyasini avtomatlashtirish darajasi 85 foizga yetdi.
