Elektr tutqichli ko'prikli kran

1.Elektr tutqichli ko'prikli kran - bu tutqichli chelak yoki qisqichli biriktirma yordamida quyma materiallarni tashish va tashish uchun mo'ljallangan ko'prikli kranning bir turi. U ko'prikli kranning funksionalligini elektr tutqich mexanizmi bilan birlashtirib, uni bo'shashgan yoki quyma materiallardan samarali ishlov berish talab qilinadigan muhitlar uchun ideal qiladi.



2.Umumiy ma'lumot. Elektr tutqichli ko'prikli kran po'lat ishlab chiqarish, qurilish, tog'-kon sanoati va port inshootlari kabi sohalarda ko'mir, ruda, don va boshqa quyma tovarlar kabi materiallardan samarali foydalanish uchun ishlatiladi. Kran ish joyining kengligi bo'ylab ko'prikdan iborat bo'lib, u parallel uchish-qo'nish yo'laklari bo'ylab harakatlanishiga imkon beruvchi oxirgi vagonlar tomonidan quvvatlanadi. Elektr tutqich yoki qisqichli chelak quyma materiallarni yig'ish, ko'tarish va tashish uchun ishlatiladi.



3. Xulosa Elektr tutqichli ko'prikli kran turli sanoat sharoitlarida quyma materiallarni qayta ishlash uchun juda samarali echimdir. O'zining mustahkam qurilishi, samarali elektr tutqich mexanizmi va keng qamrovli boshqaruv tizimi bilan u katta hajmdagi materiallarni boshqarish uchun yuqori mahsuldorlik, xavfsizlik va moslashuvchanlikni taklif etadi. Portlarda, po'lat zavodlarida, tog'-kon korxonalarida yoki qurilish maydonchalarida bo'ladimi, bu kran materiallarga ishlov berish jarayonlarini optimallashtirishda hal qiluvchi rol o'ynaydi.

Maks. Ko'tarish balandligi: 30 m

Nominal ko'tarish momenti: /

Maks. Yuk ko'tarish: 50 t

Kenglik: 10,5 ~ 31,5 m

Nominal ko'tarish momenti: /

Yuk ko'tarish mexanizmi: Elektr aravachasi

Quvvat manbai: 3 fazali 380V 50Hz

Yuk ko'tarish tezligi:1-15M/MIN

Trolleybus tezligi:5-40M/MIN

Kranning ishlash tezligi:5-100M/MIN





1. Asosiy nur

1. Elektr tutqichli ko'prikli kranning asosiy nuri butun kran tizimini, shu jumladan elektr tortish mexanizmini va ko'tarish uskunasini qo'llab-quvvatlaydigan muhim tarkibiy qismdir. U ish maydonining kengligini qamrab oladi va kranning uchish-qo'nish yo'lagi nurlari bo'ylab harakatlanishiga imkon beradi.

2. Elektr tutqichli ko'prikli kranning asosiy nuri konstruktiv yordamni ta'minlaydigan va kranga materiallarni tashish funktsiyalarini bajarishga imkon beruvchi muhim komponent hisoblanadi. Uning dizayni va qurilishi xavfsizlik, chidamlilik va samarali ishlashni ta'minlash uchun qat'iy standartlarga javob berishi kerak. Elektr tutqichli ko'prikli kranda asosiy nurning ishlashi va ishonchliligini ta'minlash uchun to'g'ri ishlab chiqarish, muntazam parvarishlash va xavfsizlik protokollariga rioya qilish muhimdir.

Yuk ko'tarish tizimi

1. Elektr tutqichli ko'prikli kranning ko'tarish tizimi tutqichli chelak yoki qisqichli biriktirma yordamida katta hajmdagi materiallarni samarali boshqarish va tashish uchun mo'ljallangan. Ushbu tizim materiallarni aniqlik va ishonchlilik bilan ko'tarish, tushirish va ko'chirish uchun birgalikda ishlaydigan bir nechta asosiy komponentlarni o'z ichiga oladi.

2.Bu tizim odatda bir nechta asosiy komponentlardan iborat:

Yuk ko'tarish mexanizmi: Bu mexanizm bir yoki bir nechta elektr ko'targichlarni o'z ichiga oladi, ularning har biri sim arqon o'ralgan baraban yoki ko'taruvchi g'ildirakni harakatga keltiradigan dvigatel bilan jihozlangan. Dvigatel ishga tushirilganda, arqonni barabanga o'rab, kancani va unga biriktirilgan har qanday yukni ko'taradi. Teskari harakat kancani tushiradi.

Tel arqonlar: Bu ko'taruvchi barabanni kanca bilan bog'laydigan yuqori kuchlanishli po'lat kabellar. Ular kranning maksimal yuk ko'tarish qobiliyatini cho'zmasdan yoki buzmasdan ushlab turish uchun etarlicha kuchli bo'lishi kerak.

Kanca bloki: Kanca bloki - bu tel arqonlar o'tadigan o'ralar yoki kasnaklar to'plami. U sim arqonlardan kancaga kuchni yo'naltirish va tarqatish uchun xizmat qiladi, mexanik ustunlikni oshiradi va kamroq harakat bilan ko'proq muhim yuklarni ko'tarish imkonini beradi.

3.Elektr tutqichli ko'prikli kranning ko'tarish tizimi materiallarni samarali va aniq tashish uchun mo'ljallangan. U elektr ko'targich, chelak, trolleybus va boshqaruv tizimlarini o'z ichiga oladi, ularning har biri quyma materiallarni ko'tarish va tashishda hal qiluvchi rol o'ynaydi. Har bir komponentni to'g'ri saqlash va tekshirishni ta'minlash xavfsiz va ishonchli ishlash uchun juda muhimdir.



3.Endarava

1. Elektr tutqichli ko'prikli kranning oxirgi nuri hal qiluvchi komponent hisoblanadi. Bu ko'prik konstruktsiyasining bir qismi bo'lib, u temir yo'l yoki uchish-qo'nish yo'lagi to'sinlari bo'ylab o'tib, kran harakatini qo'llab-quvvatlaydi. Ushbu so'nggi nurda ko'pincha turli xil elektr va mexanik qismlar, jumladan, haydovchi mexanizmlari va boshqaruv tizimlari mavjud. U ishlayotganda kranning barqarorligi va hizalanishini ta'minlaydi.

2.So'nggi nur ko'prikli kranni konstruktiv qo'llab-quvvatlaydi, bu esa uchish-qo'nish yo'lagi yoki temir yo'llarning uzunligini bosib o'tish imkonini beradi. Bu yukni taqsimlashga va ish paytida barqarorlikni saqlashga yordam beradi.

3.So'nggi nurda ko'pincha kranni boshqarish uchun boshqaruv panellari va elektr tizimlari mavjud. Bunga yuk ko'tarish mexanizmlari va chelakni boshqarish kiradi.

4. Xulosa qilib aytganda, elektr tutqichli ko'prikli kranning so'nggi nurlari barqarorlikni ta'minlash, yuk kuchlanishlarini taqsimlash va kranning harakatini qo'llab-quvvatlashda hal qiluvchi rol o'ynaydi. Ular kran ustki tuzilishining ajralmas qismi bo'lib, og'ir yuklarni ko'tarish va tashishda xavfsiz va ishonchli ishlashini ta'minlaydi.



4.Kranning harakatlanish mexanizmi

1. Elektr tutqichli ko'prikli kranning muhim qismi sifatida, kranning harakat mexanizmi butun kranni yo'l nuri bo'ylab chapga va o'ngga harakatlantirish uchun javobgardir. Kranning harakatlanish mexanizmining dizayni va ishlashi kranning ish samaradorligi va xavfsizligiga bevosita ta'sir qiladi.

2.Elektr tutqichli ko'prikli kranning kranni harakatlantiruvchi mexanizmi odatda haydovchi moslamasini, g'ildirak to'plamini, relsli qisqichni, tormoz moslamasini va boshqalarni o'z ichiga oladi.

Kranni chapga va o'ngga siljitish kerak bo'lganda, boshqaruv tizimi kranni harakatlantiruvchi mexanizmning haydovchi qurilmasiga ko'rsatmalar yuboradi, vosita ko'rsatmalarni oladi va ishlay boshlaydi, reduktor va viteslarni aylantirish uchun boshqaradi, so'ngra g'ildirakni aylantiradi. yo'l nurida, kran belgilangan joyga o'tishi uchun. To'xtash kerak bo'lganda, tormoz qurilmasi kranning to'xtash joyining to'g'riligini ta'minlash uchun darhol ishlaydi. Elektr tutqichli ko'prikli kranning harakatlanish mexanizmi barqaror tezlik, aniq joylashish, ishonchli tormozlash va boshqa ko'rsatkichlarga ega bo'lishi kerak. yuk ortish va tushirish ishlarining uzluksiz borishini ta'minlash. Shu bilan birga, u turli xil ekologik sharoitlarda normal ishlashga qodir bo'lgan yaxshi moslashuvchanlikka ega bo'lishi kerak.

Xulosa qilib aytganda, elektr tutqichli ko'prikli kranning harakatlanish mexanizmi butun kranda juda muhim rol o'ynaydi. Faqat uning tuzilishini, ish printsipini, ishlash talablarini va texnik xizmat ko'rsatish usullarini tushunish orqali biz ushbu uskunani yaxshiroq ishlatishimiz va saqlashimiz mumkin, shu bilan kranning ish samaradorligini oshirish va ishlab chiqarish xavfsizligini ta'minlash mumkin.



5. Trolleyning harakatlanish mexanizmi

1. Elektr tutqichli ko'prikli kranning trolleybus harakat mexanizmi sanoat va logistika sharoitida materiallarni tashish uchun muhim komponent hisoblanadi. Ushbu mexanizm tutqichning ko'prikli kran bo'ylab silliq gorizontal harakatlanishini ta'minlaydi, bu aniq joylashishni aniqlash va materiallarni samarali boshqarish imkonini beradi.

2. Trolleybusning harakatlanish mexanizmi odatda qo'zg'aysan birligi, g'ildiraklar, tormoz tizimi va qo'llab-quvvatlash ramkasidan iborat. Drayv birligi odatda elektr motorini va kerakli moment va tezlikni nazorat qilishni ta'minlaydigan vites qutisini o'z ichiga oladi. G'ildiraklar ko'prikli relslarga o'rnatiladi va trolleybusning harakatlanishini osonlashtiradi. Tormoz tizimi ko'zda tutilmagan harakatning oldini olish orqali xavfsiz ishlashni ta'minlaydi.Kran operatori yoki boshqaruv tizimi harakatlanish buyrug'ini boshlaganda, trolleybusning harakatlantiruvchi blokidagi elektr motori ishga tushadi. Ushbu quvvat vites qutisi orqali mos tezlik va moment darajasiga tushirilgandan so'ng, g'ildiraklarni aylantirib, ko'prik bo'ylab trolleybusni harakatga keltiradi. Murakkab boshqaruv elementlari trolleybus tezligi va yo'nalishini sozlashi mumkin, bu esa tutqichni aniq joylashtirish imkonini beradi.

3. Xulosa qilib aytganda, elektr tutqichli ko'prikli kranning trolleybus harakat mexanizmi materiallarni qayta ishlash operatsiyalarida muhim rol o'ynaydi. Uning ishonchli va aniq ishlashi sanoat muhitida mahsuldorlik va xavfsizlikni ta'minlash uchun juda muhimdir. Uning tuzilishini, ishlash tamoyillarini va texnik xizmat ko'rsatish talablarini tushunib, operatorlar va texnik xodimlar ushbu muhim uskunaning ishonchli ishlashini ta'minlashi mumkin.



6.Kran g'ildiragi

1.Elektr tutqichli ko'prikli kranning kran g'ildiragi kranning o'rnatilgan relslar yoki to'sinlar bo'ylab harakatlanishiga imkon beruvchi asosiy komponent hisoblanadi. Ushbu g'ildiraklar kranning og'ir vaznini va uning foydali yukini ko'tarish uchun maxsus ishlab chiqilgan bo'lib, silliq va ishonchli harakatni ta'minlaydi.

2.Kran g'ildiraklari dastur va atrof-muhit sharoitlariga qarab po'lat, quyma temir yoki hatto sintetik materiallar kabi turli materiallardan tayyorlanishi mumkin. Po'lat g'ildiraklar mustahkamligi va chidamliligi tufayli keng tarqalgan bo'lib, cho'yan g'ildiraklar esa zarba va shovqinni o'zlashtira olish qobiliyatiga ega. Ular kranning dizayniga qarab sobit yoki aylanuvchi bo'lishi mumkin. Ba'zi kranlarning g'ildiraklari bor, ular yo'lning tekislanishidagi engil o'zgarishlarga moslashish uchun aylana oladi, bu silliq ishlashni ta'minlaydi va eskirishni kamaytiradi.

3. Xulosa qilib aytganda, elektr tutqichli ko'prikli kranning kran g'ildiraklari kranning ishonchliligi va xavfsizligini ta'minlash uchun ehtiyotkorlik bilan tanlash, texnik xizmat ko'rsatish va davriy almashtirishni talab qiladigan muhim komponentlardir. Ushbu elementlarga to'g'ri e'tibor sanoat ilovalarida kranning samaradorligini va uzoq umrini maksimal darajada oshirishga yordam beradi.

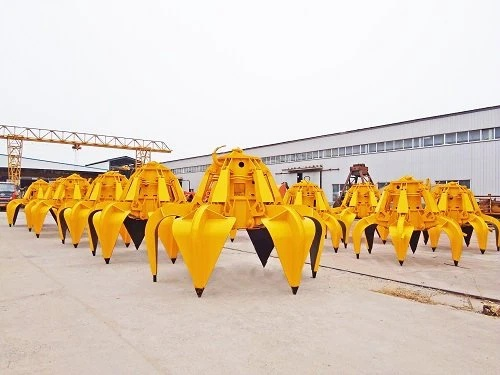

7.Kran ushlagichi

1. Tutqich yoki tutqich sifatida ham tanilgan kran tutqichi elektr ko'prikli kranning muhim tarkibiy qismidir. U turli xil materiallarni ko'tarish, ko'tarish va chiqarish uchun ishlatiladi, ayniqsa hurda maydonchalari, qayta ishlash inshootlari, portlar va qurilish maydonchalari kabi sohalarda.

2.Kranli tutqichlar odatda ramka, tirnoq yoki barmoqlar, yopish mexanizmi va uni kranni ko'tarish mexanizmiga biriktiruvchi bog'lovchi uskunadan iborat. Yopish mexanizmi dizayn va talablarga qarab mexanik, gidravlik yoki pnevmatik quvvat bilan ta'minlanishi mumkin. Faollashtirilganda, yopish mexanizmi tirnoqlarni yoki barmoqlarni bir-biriga tortadi, materialni ko'tarish uchun mahkamlaydi. Bo'shatish mexanizmni teskari aylantirish, tirnoqlarni yoki barmoqlarni ochish orqali amalga oshiriladi.

3.Xulosa qilib aytganda, elektr tutqichli ko'prikli kranning kranli tutqichi keng turdagi materiallarni tortib olish, ko'tarish va manipulyatsiya qilish uchun mo'ljallangan maxsus vositadir. Uning dizayni, ekspluatatsiyasi va texnik xizmat ko'rsatishi sanoat muhitida materiallarga ishlov berish operatsiyalarining samaradorligi va xavfsizligini ta'minlash uchun juda muhimdir. Tutqichning to'g'ri turini tanlash va uni to'g'ri saqlash orqali foydalanuvchilar kranning ish faoliyatini optimallashtirishi va xizmat muddatini uzaytirishi mumkin.

·

·

Dvigatel

Elektr tutqichli ko'prikli kranning motori yuklarni ko'tarish va harakatlantirish uchun zarur bo'lgan quvvatni ta'minlaydigan muhim komponent hisoblanadi. U elektr energiyasini mexanik harakatga aylantirish uchun javobgardir, bu kranning turli mexanizmlarini, shu jumladan tutqichni boshqaradigan yuk ko'tarish mexanizmini va uni ko'prik bo'ylab harakatlantiruvchi trolleybusni boshqaradi.



Elektr tutqichli ko'prikli kranlarda ishlatiladigan motorlarning bir nechta turlari mavjud, jumladan:

AC motorlar: Ular oddiyligi, ishonchliligi va nazorat qilish qulayligi tufayli keng qo'llaniladi. Ular asenkron yoki sinxron motorlar bo'lishi mumkin.



DC motorlar: Tarixan keng tarqalgan bo'lib, ular aniq tezlikni boshqarishni taklif qiladilar va tez-tez o'zgaruvchan tezlik kerak bo'lganda foydalanilgan. Biroq, o'zgaruvchan tokni boshqarish texnologiyasidagi yutuqlar bilan shahar motorlari kamroq tarqalgan.



Inverterli AC motorlar: Ular tezlikni aniq nazorat qilish va energiya samaradorligini oshirish imkonini beruvchi o'zgaruvchan chastotali drayverlar (VFD) bilan ishlash uchun mo'ljallangan.



Dvigatelning o'lchami kranning quvvati va ish aylanishiga mos kelishi kerak. Belgilangan yukni kerakli tezlikda haddan tashqari qizib ketmasdan yoki uning dizayn chegaralaridan oshib ketmasdan ko'tarish uchun etarli quvvat ishlab chiqarishi kerak.



Zamonaviy elektr ko'prikli kranlar ko'pincha VFD yoki sozlanishi chastotali drayverlar (AFD) kabi ilg'or boshqaruv tizimlaridan foydalanadi. Ushbu tizimlar dvigatelning tezligi va momentini aniq nazorat qila oladi, ish samaradorligini, xavfsizligini oshiradi va kran komponentlarining eskirishini kamaytiradi.



Xulosa qilib aytganda, elektr tutqichli ko'prikli kranning motori kranning ishlashini ta'minlashda muhim rol o'ynaydi. VFD va energiya tejovchi dizaynlardan foydalanish kabi motor texnologiyasidagi yutuqlar ushbu kranlarning ishlashi va xavfsizligini sezilarli darajada yaxshiladi. Sanoatda materiallarga ishlov berishda kranning ishonchliligi va samaradorligini ta'minlash uchun dvigatelni to'g'ri tanlash, texnik xizmat ko'rsatish va ishlatish juda muhimdir.

.



Ovozli va yorug'lik signalizatsiya tizimi va chegara tugmasi

Ovoz va yorug'lik signalizatsiya tizimi va chegara kalitlari elektr tutqichli ko'prikli kranlarning muhim xavfsizlik xususiyatlari hisoblanadi. Ular operatorlarni va uning atrofidagi xodimlarni potentsial xavf-xatarlar to'g'risida ogohlantirish va kranni harakatlanish yo'lining oxiriga yaqinlashganda yoki muayyan nosozliklar yuzaga kelganda avtomatik ravishda to'xtatish uchun mo'ljallangan.

Ovoz va yorug'lik signalizatsiya tizimi

Ovozli va yorug'lik signalizatsiya tizimi potentsial xavfli vaziyatlarda ovozli va vizual ogohlantirishlarni ta'minlash uchun ishlatiladi. Ushbu tizim, ayniqsa, kran ishchilar yoki boshqa jihozlarga yaqin joyda ishlaydigan muhitda juda muhimdir.

Signal tizimi kran operatori tomonidan qo'lda yoki xavfsizlik tizimlari tomonidan avtomatik ravishda muayyan shartlar bajarilganda, masalan, kran yo'llarining oxiriga yaqinlashganda yoki potentsial to'qnashuv aniqlanganda faollashtirilishi mumkin.

Signal tizimi yaqin atrofdagi ishchilarni kran mavjudligi va ishlashi haqida ogohlantiradi va ular zarur choralarni ko'rishlarini ta'minlaydi.

Limit kalitlari

Limit kalitlari - avtomatik boshqaruv moslamalari bo'lib, u kranni harakatlanish oxiriga yetganda yoki ma'lum operatsion chegaralarga duch kelganda to'xtatadi.

Kran o'z harakat yo'lining oxiriga yaqinlashganda yoki oldindan belgilangan ish chegarasiga yetganda, tegishli chegara tugmasi ishga tushiriladi.

Ishga tushgandan so'ng, chegara tugmasi kranning harakatini boshqaradigan dvigatel (lar) ga quvvatni avtomatik ravishda uzib, uni darhol to'xtatadi.

Ba'zi chegara kalitlari, shuningdek, kran operatorining konsoliga signal yuborish uchun boshqaruv tizimiga ulanadi, bu chegaraga erishilganligini ko'rsatadi.

Xulosa qilib aytadigan bo'lsak, ovozli va yorug'lik signalizatsiya tizimi va chegara kalitlari elektr tutqichli ko'prikli kranlarning muhim xavfsizlik xususiyatlari hisoblanadi. Ular xodimlarni ogohlantirish va himoya qilish, jihozlarning shikastlanishining oldini olish va kranning belgilangan chegaralarda ishlashini ta'minlash uchun xizmat qiladi. Ushbu komponentlarni muntazam tekshirish va texnik xizmat ko'rsatish ularning samaradorligini saqlab qolish va xavfsizlik standartlariga rioya qilish uchun zarur.



10. Xavfsizlik asboblari

Haddan tashqari yukdan himoya qiluvchi qurilmalar

Yuk xujayralari yoki vazn ko'rsatkichlari: ko'tarilayotgan yukni o'lchash va operatorga fikr bildirish uchun ishlatiladi. Agar yuk kran hajmidan oshsa, tizim avtomatik ravishda ishlashni cheklashi mumkin.

Haddan tashqari yuk limiti kalitlari: Agar yuk kranning nominal quvvatidan oshib ketgan bo'lsa, ular yuk ko'taruvchi vositani avtomatik ravishda o'chiradi.

Sayohat chegarasi kalitlari

Yuqorida aytib o'tilganidek, bu kalitlar kranni xavfsiz chegaralardan tashqariga chiqishi va strukturaviy shikastlanish yoki to'qnashuvlarga olib kelishining oldini olish uchun harakatlanish yo'lining oxirida to'xtatadi.

Ko'tarish chegarasi kalitlari

Ular yuk ko'tarilishi mumkin bo'lgan maksimal balandlikni va uning tushishi mumkin bo'lgan eng past nuqtani nazorat qiladi, bu esa baxtsiz hodisalar yoki shikastlanishlarga olib kelishi mumkin bo'lgan operatsion ortiqcha holatlarning oldini oladi.

To'qnashuvga qarshi qurilmalar

Kranning to'qnashuviga qarshi tizimlar: Ko'p kranli muhitda ko'prikli kran yo'lida boshqa kranlar yoki to'siqlar mavjudligini aniqlash va operatorni ogohlantirish yoki kranni avtomatik ravishda to'xtatish uchun tizimlar o'rnatilishi mumkin.

Yer darajasidagi ogohlantirishlar: Ko'pincha ovozli va yorug'lik signalizatsiya tizimi bilan birlashtirilgan harakatlanuvchi kranlar haqida yer ishchilarini ogohlantirish uchun ogohlantirish tizimlari.

Favqulodda to'xtash joylari

Favqulodda to'xtash tugmalari: Kran operatorining qo'li yetadigan joyda joylashgan bu tugmalar favqulodda vaziyatlarda barcha motorlarning quvvatini darhol uzib qo'yish imkonini beradi.

Masofaviy favqulodda to'xtash joylari: Ba'zi hollarda favqulodda to'xtashlar masofadan ham faollashtirilishi mumkin, bu esa operator buni qila olmasa, boshqa xodimlarga kranni to'xtatishga imkon beradi.

Harakat va tezlikni boshqarish moslamalari

Tezlik monitorlari: kran harakati tezligini uning xavfsiz ishlash tezligidan oshmasligini ta'minlash uchun nazorat qiluvchi qurilmalar.

Dinamik tormoz tizimlari: Yuklarning silliq tushishini nazorat qilish va shikastlanish yoki shikastlanishga olib kelishi mumkin bo'lgan to'satdan tushish yoki silkinishlarning oldini olish uchun ishlatiladi.

Elektr xavfsizligi asboblari

Izolyatsiya monitorlari: elektr nosozliklaridan himoya qilish uchun to'g'ri izolyatsiya va topraklama mavjudligini tekshiradigan qurilmalar.

Nosozlik oqimi ko'rsatkichlari: Ushbu qurilmalar elektr nosozliklarini ko'rsatishi mumkin bo'lgan g'ayritabiiy oqim darajasini aniqlaydi va keyingi muammolarni oldini olish uchun o'chirishni boshlaydi.



11. Boshqarish rejimi

1.Yerdan boshqarish

Masofadan boshqarishga o'xshab, yerni boshqarish tizimlari operatorga kranni statsionar yoki mobil yerni boshqarish stantsiyasidan boshqarishga imkon beradi. Bu simli ulanish yoki simsiz texnologiya orqali bo'lishi mumkin. Yerni boshqarish stantsiyalarida ko'pincha kabinada joylashganlarga o'xshash bir nechta boshqaruv elementlari bo'lgan panel mavjud. Ushbu sozlash operatorning yerda bo'lishi kerak bo'lgan vaziyatlarda, masalan, port operatsiyalarida yoki katta yoki xavfli materiallarni ko'chirishda foydalidir.

2.Kabinani boshqarish

Kabinni boshqarish kranni kranning o'ziga o'rnatilgan yopiq operator kabinasi ichidan boshqarishni o'z ichiga oladi. Kabina kran funksiyalarini boshqarish uchun boshqaruv tutqichlari, tugmalar yoki joystik bilan jihozlangan. Ushbu o'rnatish operatorga qulayroq muhitni ta'minlaydi va tutqichni aylantirish yoki ochish va yopish kabi yordamchi funktsiyalar uchun qo'shimcha boshqaruv elementlarini o'z ichiga olishi mumkin. Kabina nazorati, shuningdek, yaxshi ko'rinish va atrof-muhit sharoitlaridan himoyalanish imkonini beradi, lekin yerga asoslangan boshqaruv bilan solishtirganda operatorning yuk va uning atrofidagi hududni ko'rishini cheklashi mumkin.

3. Masofadan boshqarish

Masofadan boshqarish tizimlari operatorga radio yoki simli masofadan boshqarish pulti bo'lishi mumkin bo'lgan masofadan boshqarish bloki yordamida kranni masofadan boshqarish imkonini beradi. Ushbu usul operatorni potentsial xavfli hududlardan olib tashlash orqali xavfsizlikni oshiradi. Shuningdek, u ko'rinishni yaxshilaydi, chunki operator yuk va atrofni eng yaxshi ko'rish uchun o'zini joylashtirishi mumkin. Biroq, masofadan boshqarish pulti va kran o'rtasida ishonchli aloqani ta'minlash uchun yanada murakkab boshqaruv tizimini talab qilishi mumkin.

12. Eskiz

Asosiy texnik





1. Ko‘p qirralilik

Elektr tutqichli ko'prikli kranlar turli xil materiallar, jumladan, don, metallolom, ko'mir va boshqa quyma materiallar uchun ishlatilishi mumkin. Tutqich mexanizmi ushbu materiallarni samarali yig'ish va bo'shatish imkonini beradi, bu esa kranni turli sanoat ilovalari uchun mos qiladi.

2. Aniqlik va nazorat

Ilg'or boshqaruv tizimlari bilan elektr tutqichli ko'prikli kranlar yuklarning aniq joylashishini va boshqariladigan harakatini taklif qiladi. Ushbu aniqlik baxtsiz hodisalar va ishlov beriladigan materiallarga va atrof-muhitga zarar yetkazish xavfini kamaytiradi.

3. Yuqori ko'tarish quvvati

Ushbu kranlar og'ir yuklarni samarali boshqarish uchun mo'ljallangan. Ular odatda yuqori ko'tarish qobiliyatiga ega, bu ularni katta hajmdagi materiallarni muntazam ravishda ko'chirish kerak bo'lgan operatsiyalar uchun mos qiladi.

4. Kosmosdan foydalanish samaradorligi

Elektr tutqichli ko'prikli kranlar relslar yoki uchish-qo'nish yo'laklariga o'rnatilgan bo'lib, ular katta maydonlarni bosib o'tishga imkon beradi, shu bilan birga yer maydonini egallashni minimallashtiradi. Bu xususiyat ularni cheklangan joylarga ega bo'lgan ob'ektlar uchun ideal qiladi.

5. Yaxshilangan xavfsizlik

Zamonaviy elektr tutqichli ko'prikli kranlar turli xil xavfsizlik funktsiyalari bilan jihozlangan, jumladan chegara kalitlari, ortiqcha yuk himoyasi, favqulodda to'xtashlar va to'qnashuvga qarshi tizimlar. Ushbu xavfsizlik moslamalari baxtsiz hodisalarning oldini olishga yordam beradi va ish joyidagi operatorlar va boshqa xodimlarni himoya qiladi.

6. Energiya samaradorligi

Ba'zi eski yoki kamroq samarali kran modellari bilan taqqoslaganda, elektr tutqichli ko'prikli kranlar kamroq energiya sarfi bilan ishlashga mo'ljallangan. Bu vaqt o'tishi bilan energiya xarajatlarini tejashga olib kelishi mumkin.

7. Xizmat va ishonchlilik

Elektr ko'prikli kranlarga texnik xizmat ko'rsatish mexanik boshqariladigan kranlarga qaraganda osonroq. Ularning elektr qismlariga xizmat ko'rsatish va almashtirish osonroq bo'ladi, bu esa uskunaning umumiy ishonchliligiga hissa qo'shadi.

8. Atrof-muhitga oid mulohazalar

Elektr mashinalari sifatida, bu kranlar chiqindi gazlari yoki ifloslantiruvchi moddalarni chiqarmaydi, bu ularni yoqilg'ida ishlaydigan mashinalarga nisbatan ekologik jihatdan qulayroq variantga aylantiradi.





1. Yuk tashish va port operatsiyalari

Portlar va yuk tashish maydonchalarida elektr tutqichli ko'prikli kranlar don, ko'mir, metallolom va boshqa quyma materiallar kabi yuklarni kemalardan saqlash joylariga va aksincha yuklash va tushirish uchun ishlatiladi.

2. Sanoat va ishlab chiqarish korxonalari

Ushbu kranlar rudalar, ko'mir va minerallar kabi xom ashyoni qayta ishlash uchun fabrika va ishlab chiqarish korxonalarida qo'llaniladi. Ular materiallarni saqlash joyidan ishlov berish joylariga yoki konveyer tizimlariga ko'chiradi, ishlab chiqarish jarayonida uzluksizlikni ta'minlaydi.

3. Qayta ishlash korxonalari

Elektr tutqichli ko'prikli kranlar qayta ishlash korxonalarida qayta ishlanadigan materiallarni, shu jumladan metall va plastmassalarni saralash va o'tkazish uchun ishlatiladi, bu ularni qayta ishlashga tayyorlashni osonlashtiradi.

4. Elektr stansiyalari

Elektr ishlab chiqarish korxonalarida, ayniqsa, qazib olinadigan yoqilg'idan foydalanadigan elektr ko'prikli kranlar ko'mir va boshqa yoqilg'i materiallarini boshqarib, ularni ombordan o'choqqa yoki qayta ishlash maydoniga o'tkazadi.

5. Qishloq xo'jaligi sanoati

Qishloq xo'jaligida bu kranlar don va boshqa g'allalarni tashish, ularni saqlash siloslaridan transport vositalariga yoki aksincha tashish uchun ishlatiladi.

6. Qurilish maydonchalari

Qurilish ob'ektlarida agregatlar, qum va mínni tashish uchun elektr ko'prikli kranlardan foydalaniladi, bu materiallarni turli qurilish ishlari uchun kerak bo'lganda saytning turli qismlariga ko'chiradi.

7. Saqlash va saqlash

Omborlar va omborxonalarda elektr tutqichli ko'prikli kranlar saqlanadigan tovarlarni, xususan, birliklarga qadoqlanmagan, ammo ommaviy holda saqlanadigan tovarlarni tashkil qilish va tashish uchun ishlatiladi.

8. Kon ishlari

Tog'-kon sanoatida ushbu kranlar rudalar va minerallarni konlardan qayta ishlash zavodlariga yoki transport vositalariga yuklash va tushirish uchun ishlatilishi mumkin.

9. Tsement va qurilish materiallari sanoati

Tsement va qurilish materiallari sanoati xomashyo va boshqa ingredientlarni tsementga qayta ishlashdan oldin tashish uchun elektr ko'prikli kranlardan foydalanadi.





1. Dizayn va muhandislik

Talablarni tahlil qilish: Jarayon mijozning talablarini batafsil tahlil qilish bilan boshlanadi, jumladan yuk ko'tarish qobiliyati, masofa, ko'tarish balandligi va maxsus ilovalar.

Dizayn: Talablarga asoslanib, muhandislar kranni, jumladan uning tarkibiy qismlarini, tortish mexanizmini va elektr tizimini loyihalashadi. Ushbu bosqich batafsil rejalar va modellarni yaratish uchun kompyuter yordamida loyihalash (SAPR) dasturlarini o'z ichiga olishi mumkin.

2. Materialni xarid qilish va tayyorlash

Materiallar manbasi: Tegishli materiallar, masalan, po'lat, elektr komponentlar va tortish mexanizmlari dizayn spetsifikatsiyalari asosida olinadi.

Materialni tayyorlash: Chelik qismlar kesiladi, shakllanadi va dizayn chizmalariga muvofiq payvandlash va yig'ish uchun tayyorlanadi.

3. Ishlab chiqarish va yig'ish

Strukturaviy yig'ish: Ko'prik, yuk mashinalari va to'sinlar kabi metall konstruktsiyalar payvandlash va murvatlash usullari yordamida yig'iladi.

Mexanik yig'ish: Tutqich mexanizmi, ko'targichlar va boshqa mexanik qismlar tuzilishga o'rnatiladi.

Elektr yig'ish: Dvigatellar, boshqaruv tizimlari va simlar kabi elektr komponentlari elektr dizayniga muvofiq o'rnatiladi.

4. Bo'yash va pardozlash

Sirtni tayyorlash: kran komponentlari sirtni bo'yash uchun tayyorlash uchun qum bilan qoplangan yoki astarlangan.

Bo'yash: kran korroziyadan himoya qilish va estetika uchun sanoat bo'yoq bilan bo'yalgan.

5. Sifatni nazorat qilish va sinovdan o'tkazish

Tekshirish: Har bir komponent va umumiy kran sifat standartlari va dizayn xususiyatlariga mos kelishini tekshirish uchun tekshiriladi.

Yuk ko'tarish sinovi: Kran yuk ko'tarish qobiliyatini va ish xavfsizligini tekshirish uchun bir qator yuk sinovlaridan o'tadi.

Funktsiyani tekshirish: Kranning ushlab turish funktsiyasi, harakati va boshqaruv tizimlari ularning to'g'ri ishlashiga ishonch hosil qilish uchun sinovdan o'tkaziladi.

6. O'rnatish va ishga tushirish

Saytni tayyorlash: O'rnatish joyi tayyorlanadi, shu jumladan, uchish-qo'nish yo'lagi to'sinlari yoki kran bo'ylab harakatlanadigan relslarni o'rnatish.

Joyda o'rnatish: kran saytga ko'chiriladi va tayyorlangan uchish-qo'nish yo'laklariga o'rnatiladi.

Ishga tushirish: Kran kerakli ishlash mezonlariga javob berishini ta'minlash uchun uning ish muhitida sinovdan o'tkaziladi.

7. O'qitish va topshirish

Operatorni o'qitish: Operatorlar kranni xavfsiz va samarali ishlatish bo'yicha o'qitiladi.

Tugallangan va sinovdan o'tgan kran mijozga barcha tegishli hujjatlar, shu jumladan foydalanish qo'llanmalari va texnik xizmat ko'rsatish bo'yicha qo'llanmalar bilan topshiriladi.

8. O'rnatishdan keyingi yordam

Texnik xizmat ko'rsatish bo'yicha shartnomalar: Texnik xizmat ko'rsatish va xizmat ko'rsatish shartnomalari kranning ishlash muddati davomida xavfsiz va samarali ishlashini ta'minlash uchun tuzilgan.

Mijozlarni qo'llab-quvvatlash: Ishlab chiqaruvchilar ko'pincha har qanday operatsion muammolar yoki texnik xizmat ko'rsatish ehtiyojlariga yordam berish uchun doimiy mijozlarni qo'llab-quvvatlaydi.







Materialni tekshirish

Sifatni tekshirish: sotib olingan xom ashyoning dizayn talablariga va milliy standartlarga javob berishini ta'minlash uchun qattiq sifat nazorati amalga oshiriladi.

Materialni saqlash: Malakali materiallar korroziya yoki shikastlanishning oldini olish uchun tasnifga muvofiq saqlanadi.

Kesish va shakllantirish

Chelik kesish: dizayn chizmasining o'lchamiga ko'ra po'latni kesish uchun plazma kesish, lazerli kesish yoki olovni kesish va boshqa texnologiyalardan foydalaning.

Formani qayta ishlash: Asosiy nurni, oxirgi nurni va boshqa strukturaviy qismlarni ishlab chiqarish uchun bükme, prokat, payvandlash va boshqa jarayonlar orqali po'lat plitalarni hosil qiling.

Payvandlash

Komponentlarni payvandlash: Kesilgan va shakllangan po'lat qismlar asosiy to'sin, so'nggi nur va trolley kabi asosiy tuzilmalarga payvandlanadi. Strukturaviy quvvat va payvandlash sifatini ta'minlash uchun payvandlash jarayonini qat'iy nazorat qilish kerak.

Payvand chokini tekshirish: Yoriqlar yoki boshqa nuqsonlar yo'qligiga ishonch hosil qilish uchun payvand choklarini tekshirish uchun buzilmaydigan sinov texnologiyasidan (masalan, ultratovush tekshiruvi, radiografik sinov) foydalaning.

Ishlov berish

Nozik ishlov berish: Nozik ishlov berish kranning asosiy komponentlarida, masalan, g'ildirak to'plamlari, rulman o'rindiqlari, kasnaklar va boshqalarda, ularning o'lchov aniqligi va sirt sifatini ta'minlash uchun amalga oshiriladi.

Butun mashinani yig'ish

Umumiy yig'ish: Oldindan yig'ish asosida kranni umumiy yig'ish amalga oshiriladi, shu jumladan asosiy nurni, oxirgi nurni, ko'tarish mexanizmini, yurish mexanizmini va boshqalarni yakuniy o'rnatish.

Ishga tushirish va sinovdan o'tkazish

Dinamik sharoitlarda kranning ishlash ko'rsatkichlari sinovdan o'tkaziladi, shu jumladan ko'tarish, yurish, boshqarish va boshqa funktsiyalarni sinovdan o'tkazish. Yig'ilgan ko'prikli kranning umumiy hajmi barcha o'lchamlarning dizayn talablariga javob berishini tekshirish uchun tekshiriladi.

Püskürtme va korroziyaga qarshi ishlov berish

Yuzaki ishlov berish Zangni olib tashlash: Vinç yuzasida zangni olib tashlash, keng tarqalgan usullar qum bilan tozalash, tuzlash va boshqalarni o'z ichiga oladi. Primer püskürtme: Metall oksidlanish va korroziyani oldini olish uchun ishlov berilgan sirtga korroziyaga qarshi primerni püskürtün. Yuqori qoplamani purkash Rangli purkash: Kranga himoya va dekorativ effekt berish uchun mijozning talablari yoki sanoat standartlariga muvofiq yuqori qoplamani püskürtün. Belgilash: Püskürtme so'ng, model, nominal yuk va boshqalar kabi spetsifikatsiyalarga muvofiq kranning identifikatsiya ma'lumotlarini belgilang.

Zavod va o'rnatish

Qadoqlash va tashish

Qadoqlash muhofazasi: Tashish paytida shikastlanmaslik uchun kranning asosiy qismlarini himoya bilan o'rash. Tashishni tashkil etish: Uskunaning o'lchami va tashish shartlariga ko'ra, kranni mijozning saytiga tashish uchun mos transport usulini tanlang.

Qabul qilish va yetkazib berish

Mijozlarni qabul qilish

Joyda qabul qilish: Buyurtmachi uskunaning ishlashi va sifatini tekshirish uchun shartnoma talablariga va texnik shartlarga muvofiq kranni joyida qabul qiladi.

Muammoni bartaraf etish: Agar biron bir muammo aniqlansa, ishlab chiqaruvchi uskunaning mijozning talablariga to'liq javob berishini ta'minlash uchun ularni vaqtida tuzatishi kerak. Etkazib berish va foydalanish Operatsion trening: Ishlab chiqaruvchi odatda mijozning operatorlarini kranni to'g'ri va xavfsiz boshqarishi uchun o'qitadi.
