Sanoat klane g'ildiragi

Sanoat klane g'ildiraklari - bu yirik kranlar, bogbarlar kranlari va mobil kranlar kabi kranlar harakatiga imkon beradigan tanqidiy komponentlardir. Ular og'ir og'ir yuklarga dosh berish, silliq harakatni ta'minlaydi va uzoq muddatli chidamlilikni ta'minlaydi. Mana asosiy jihatlari haqida umumiy ma'lumot:

Sanoat kranlari g'ildiraklarining turlari
Haddan tashqari kran g'ildiraklar

Tiriklar bo'ylab silliq sayohat qilish uchun ko'prik tegirmonlarida ishlatiladi.

Odatda yuqori yuk ko'tarish quvvati uchun soxtalashtirilgan po'lat yoki egiluvchan temirdan yasalgan.

Tekis yuzli bo'lishi mumkin (tekis relslar uchun) yoki ikki marta oldinga siljiydi (perilizatsiyani oldini olish uchun).

Qovurli kran g'ildiragi

Yuqori kran g'ildiraklarga o'xshash, ammo yer osti relsi uchun mo'ljallangan.

Ko'pincha diametri bilan tashqi sharoitlarni davolash uchun katta.

Mobil kran g'ildiragi

Crawler kranlari yoki kauchuk-charchagan bo'ronlar kranlari (RTGS)

Termaga qarab qattiq kauchuk yoki po'lat g'ildiraklardan foydalanish mumkin.

Temir yo'l g'ildiraklari

Yassi g'ildiraklar - alohida qo'llanma relslari bilan ishlatiladi.

Flaning g'ildiraklar - temir yo'lga yotqizish uchun integratsiyalashgan flanshetga ega.

Materiallar va ishlab chiqarish
Soxta po'lat g'ildiraklar - og'irlikdagi talablar uchun yuqori kuch.

Egiluvchan temir g'ildiraklari - yaxshi kiyinish va o'rtacha yuklarni tejash uchun sarflash.

Issiqlik bilan ishlov berilgan g'ildiraklar - kengaytirilgan umr ko'rish uchun qattiqqo'llikni kuchaytirdi.

Poliuretan yoki kauchuk qoplangan g'ildiraklar - shovqin va tebranishni kamaytiring (ba'zi yopiq arizalarda ishlatiladi).

Kran g'ildiraklarini tanlashda asosiy mulohazalar
Yuk ko'tarish quvvati - kranning maksimal yuklanishini maksimal darajada qo'llab-quvvatlashi kerak.

G'ildirakning diametri va kengligi - kattaroq g'ildiraklar kiyish va qarama-qarshi qarshilikni kamaytiradi.

Ro'yli tur - oddiy variantlar rolikli rolikli rolikli roliklarni o'z ichiga oladi.

Terma temir yo'lning mosligi - temir profilga mos (masalan, Aisis, estka, din yoki maxsus rels) mos kelishi kerak.

Atrof-muhit sharoitlari - yashirin foydalanish uchun korroziya qarshiligi kerak bo'lishi mumkin.

5) yuqori sifatli g'ildiraklar to'plami 45 # po'latdan yasalgan, qo'pol, konditsioner va pardozlashdan iborat. Issiqlikni davolashning qattiqligi - bu HB305 ~ 385, va 18mm chuqurlikda qattiqlashma qatlamining qattiqligi HB250 dan kam emas. G'ildirakning millari 45 # po'latdan yasalgan, bu qo'pol, egilib, tugadi va tugadi. Issiqlikni davolashning qattiqligi 250 ~ 280hb.



Material:

Sanoat kranlari g'ildiraklarining g'ildiraklari odatda kuchli, kiyishga chidamli materiallardan, og'ir harakatlarga va og'ir ish sharoitlariga bardosh bermoqda. Amaldagi oddiy materiallar quyidagilar kiradi:

1. Qalbaki po'lat
9140, 4340 kabi qotishmalar: 1045, 1060 yoki qotishma

Xususiyatlar: og'ir yuklar ostida deformatsiyaga chidamlilik va deformatsiyaga chidamliligi.

Umumiy foydalanish: og'ir kranlar, qinalar kranlari va temir yo'llari.

2. quyuq po'lat
9-sinflar: ASTM A148, AsTM A27 ({2}} 70-40)

Xususiyatlar: katta g'ildiraklar uchun mos keladigan yaxshi qarshilik va qattiqlik.

Umumiy foydalanish: quyma kranlar, quyma kran va boshqa yuqori haroratli dasturlarda topilgan.

3. Egiluvchan temir (Speroidal grafit temir - SGI)
Sinflar: en-gJs -500-7, AsTM A536 (65-45-12)

Xususiyatlar: Yaxshi kuch, ta'sir qarshiligi va mashinalar.

Umumiy foydalanish: iqtisodiy samaradorlik muhim ahamiyatga ega bo'lgan o'rta biznesning asosiy kranlari muhimdir.

4. Issiqlikni davolash bilan po'lat
Sinflar: 42crmo4, 50mn

Xususiyatlar: Yuqori qattiqlik (HRC {{{{{{{{{{50-60) dan xursand bo'lib, a'lo parda katta qarshilik ko'rsatmoqda.

Umumiy foydalanish: yuqori tezlikdagi kran g'ildiraklar, qazib olish kranlari va og'ir majburiyatlar.

5. Poliuretan yoki neylon (yorug'lik majburiyatlari yoki shovqinni kamaytirish uchun)
Xususiyatlar: shovqin, korroziya qarshiligi, ammo yuk ko'tarish quvvati.

Umumiy foydalanish: yorug'lik kranlari, tozalangan xona dasturlari yoki temir po'latdan tashqari kontakt keraksiz.



Eskiz





Sanoat klane g'ildiraklari ortiqcha kranlar, qinalar kranlari va boshqa materiallarni qayta ishlash tizimlarida juda muhim komponentlardir. Ular silliq harakat, yuk ko'tarish qobiliyati va chidamlilikni ta'minlaydilar. Bu erda yuqori sifatli sanoat kran g'ildiraklarining asosiy afzalliklari:

1. Yuqori yuk ko'tarish qobiliyati
Deformatsiyasiz og'ir yuklarni qo'llab-quvvatlash uchun mo'ljallangan.

San'atlangan po'lat, quyma temir yoki kuchaytirilgan poliuretan kabi mustahkam materiallardan qilingan.

2. Chidamlilik va uzoq vaqt xizmat ko'rsatish muddati
Kiyish, aşınma va ta'sirga chidamli, tez-tez almashtirishni kamaytiradi.

Issiqlik bilan ishlov berilgan yoki qotib qolgan yuzalar uzoq umr ko'rishni yaxshilaydi.

3. Silliq va samarali harakat
Minimal birlashma chidamliligi uchun aniq-muhandisi, silliq kran bilan ishlashni ta'minlash.

Ishqalanishni kamaytirish orqali energiya sarfini kamaytiradi.

4. Shovqin va tebranish kamayadi
Poliuretan yoki kauchuk qoplangan g'ildiraklar shovqin va tebranishlarni namlaydi, ish joylarini yaxshilaydi.

5. Koroziya va kimyoviy qarshilik
Zanglamaydigan po'lat yoki qoplangan g'ildiraklar zang va qattiq sanoat muhitiga qarshi turadi.

6. Mazkur dizaynlar
Turli o'lchamlarda, oyoq-uchastkalarda (tekis, konus yoki yumshoq) va aniq arizalar uchun mos keladigan materiallarda mavjud.

7. Ta'minotning past talablari
Muddatilayotgan yoki muhrlangan materiallar parametrlarini kamaytirish.

Kiyinisharo xususiyatlar tufayli minimal vaqt.

8. Kengaytirilgan xavfsizlik
To'g'ri flanjel dizayn bilan buzilishning oldini oladi.

Yuqori tortish sirpanishni kamaytiradi, ayniqsa nam yoki yog'li sharoitlarda.

9. Xarajatni samarali ishlatish
Uzoq umr ko'rish va umumiy ishlash xarajatlarini kamaytirdi.

10. Turli muhitga moslashuvchanlik
Yopiq ustaxonalar, tashqi hovlilar va qattiq sanoat sozlamalari (masalan, po'lat tegirmonlari, portlari) uchun mos keladi.





Sanoat kranlari eng muhim kranlar, brauzkalar va boshqa materiallarni qayta ishlash uskunalarida muhim tarkibiy qismdir. Ular relslar bo'ylab silliq harakatlanishni osonlashtiradilar, barqarorlik, yuk ko'tarish qobiliyati va operatsion samaradorlikni ta'minlash. Quyida ular qo'llanilishining asosiy jihatlari keltirilgan:

1. Kran g'ildiraklar turlari
Ikki marshrut g'ildiraklari: temir yo'l bo'ylab kranni boshqarib, perilizatsiyani oldini oling (ko'prik \/ bojxonalar kranlari).

Bir martalik g'ildiraklar: qayerda qo'llanma qo'llaniladi (masalan, egri izlar).

Flanchle g'ildiraklar: tashqi qo'llanmalarga suyanib, alohida kuzatuv mexanizmlari bilan tizimlar uchun mos.

2. Material va dizayn
Materiallar: Odatda soxtalashtirilgan po'lat (masalan, 65mn, 42cmo) yuqori qattiqlik (45-55}) va qarshilikni kiyish uchun.

Issiqlikni tozalash: og'ir yuk ostida chidamlilikni yaxshilash va tishlash.

Tuzatilmalar: temir yo'lning stressini kamaytirish va kiyishni minimallashtirish uchun konveks yoki tekis dizaynlar.

3. Asosiy dasturlar
Ortiqcha kranlar: g'ildiraklar bo'ylab ishlaydigan yuk mashinalariga o'rnatilgan g'ildiraklar.

Ganery Cranes: quruq relslar bo'ylab sayohat qiling, ko'pincha tashqi barqarorlik uchun ikki marotaba g'ildiraklar bilan.

Jib Kranes: aylana harakati uchun kichik g'ildiraklardan foydalaning.

Stoper kranlari (avtomatlashtirilgan omborlar): Yuqori tezlikdagi, takrorlanadigan harakat uchun aniq g'ildiraklar.

4. Ishlash omillari
Yuk ko'tarish quvvati: doktamik \/ statik yuklar uchun (masalan, 10 - {{{{{{{{{{1} tonna uchun).

Terma temir yo'l: Noto'g'ri kiyishni oldini olish uchun temir yo'l anketasi (masalan, Aisp, Din standartlari) mos keladi.

Atrof-muhitga qarshi kurash: qattiq sharoitlarda korroziya (masalan, rux).

5. Ta'minot va umrbod
Yoriqlar, tekis dog'lar yoki kiyish uchun muntazam tekshiruv.

Ishqalanishni kamaytirish va ushlashning oldini olish uchun moylash.

Kiyilganda, diametri diametri 5-10% dan oshganda almashtirish.

6. Sanoat standartlari
ISO 16881: Kran g'ildiraklarga mo'ljallangan loyiha.

FEM 1.001: charchoq va yuklash hisoblari.

Asme b30.2: ortiqcha kranlar uchun xavfsizlik standartlari.

7. Benalsiyalar
Poliuretan bilan qoplangan g'ildiraklar: shovqin va tebranishni sezgir muhitda kamaytiring.

Aqlli g'ildiraklar: real vaqt rejimida saqlanadigan sensorlar.

Xulosa
Qon g'ildiraklari haddan tashqari yuklar va uzluksiz foydalanish bo'yicha ishonchlilik uchun harakatlanmoqda. To'g'ri tanlash (material, flanj, qattiqlik) va texnik operatsiyalarning xavfsizligini ta'minlash uchun texnik xizmat ko'rsatish juda muhimdir.





Stemli temir yo'l g'ildiraklarini ishlab chiqarish tartibi bir qator qadamlarni o'z ichiga oladi:

Sanoat klane g'ildiraklarini ishlab chiqarish mustahkamlik, yuk ko'tarish qobiliyati va uzluksiz ishlashini ta'minlash uchun bir qator asosiy bosqichlarni o'z ichiga oladi. Quyida tuzilgan ishlab chiqarish tartibi:

1. Materiallarni tanlash
Asosiy material: odatda soxtalashtirilgan yoki quyma po'lat (masalan, ASTM A148, ASSI 1045, OIS 1045 yoki yuqori yuk ko'tarish uchun ro'molcha).

Muqobil materiallar: Kodulyatsiyalangan quyma temir (kiyinadigan engil yoki issiqlik bilan davolangan qotishmalar uchun qarshilik ko'rsatadigan qotish uchun.

Sifatni tekshirish: xom ashyo sertifikati (kimyoviy tarkibi, mexanik xususiyatlar).

2. Kesish va preform
Kesish: Po'lat plitkalar plastik qoplamalar yoki olovni kesish yordamida kerakli o'lchamlarga kesilgan.

Trafik: Qattiq g'ildirak shaklida soxta yoki tashlangan:

Xashiltirish: don tuzilishini (yaxshi kuch) yaxshilaydi.

Quyish: murakkab dizaynlar uchun ishlatiladi (qum quyish yoki investitsiya quyish).



3. Ishlov berish jarayoni
Tirish: CNC Late mashinalarida g'ildirak profilini shakllantiradi (tashqi diametri, oyoq, flang'ichlar).

Zerikarli: ichki diametri o'q \/ rulmanga mos keladi.

Burg'ulash \/ tegish: o'rnatilgan murvat teshiklari (agar kerak bo'lsa).

Silliqlash: silliq sirtni tugatish uchun aniq silliqlash.

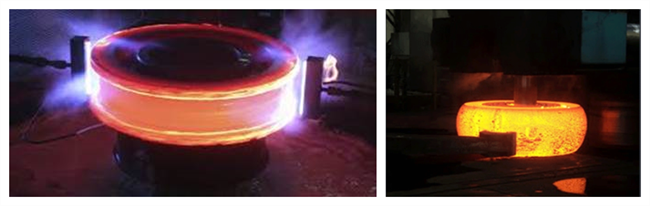

4. Issiqlik bilan davolash
Qattiqlashish: Kiyishning qarshiligini kesish yoki qisish uchun indüksiya qilish.

Qattiqlashish Qattiqlashish: Qattiq sirtni talab qiladigan g'ildiraklar uchun, ammo qattiq yadro.

Stressni engillashtirish: ichki stresslarni ishlov berishdan yo'q qiladi.

5. Sirtni tugatish
Baxtli portlash: o'lchovni olib tashlaydi va charchoqqa chidamliligini yaxshilaydi.

Qoplama \/ bo'yash: zangga qarshi paltolar (sink plitka, chang qoplama yoki yog 'plyonkasi).



6. Sifatni boshqarish va sinov
O'lchamni tekshirish: cmm (koordinata o'lchash mashinasi) yoki qo'lda o'lchash vositasi.

Qattiqlik testi: rockwell yoki shafqatsizlik sinovlari.

NDT (halokatli sinov): Ultrasonik, magnit zarracha yoki yoriqlar uchun penetant inspektsiyasi.

Test sinovi: Simulyatsiya qilingan yuk sharoitlari (agar kerak bo'lsa).

7. Assambleya (agar kerak bo'lsa)
Pollni yuklash: rulmanlar g'ildirakka o'ralgan.

Moylash: silliq aylanish uchun moyni moylash.

8. Qadoqlash va jo'natish
Himoya o'rash: vci (bug 'korozori inhibitori) qog'oz yoki zangsiz qoplamalar.

Yog'ochdan yasalgan yog'och: yuk tashish paytida og'ir odobli g'ildiraklar uchun.





Kompaniya aqlli asbob-uskunalarni boshqarish platformasini o'rnatdi va ishlov berish va payvandlash robotlarini 310 to'plam (sett) o'rnatdi. Reja tugagandan so'ng, 500 dan ortiq to'plam (to'plamlar) bo'ladi va uskunaning tarmoq stavkasi 95 foizga etadi. 32 payvandlash liniyalari foydalanishga topshirildi, 50 tasi o'rnatilishi rejalashtirilgan va butun mahsulotning avtomatlashtirish darajasi yetilib ketdi.
