Paqirli kran





Qum, ko'mir, shag'al, don, don va metall kabi omtaket materiallari bilan jihozlangan ixtisosli ko'taruvchi kran. Ushbu kranlar etkazib berishni samarali yuklash va tushirish va tushirishni engillashtirish uchun portlar, omborxonalar, elektr stantsiyalari va sanoat maydonlarida keng qo'llaniladi.

Asosiy xususiyatlar
 Yuqori samaradorlik - tez va uzluksiz materiallarni qayta ishlash uchun mo'ljallangan.
 Bardoshli grankalar chelak - uzoq vaqt xizmat ko'rsatish uchun yuqori quvvatli po'lat bilan qurilgan.
✅ Avtomatlashtirilgan boshqarish - masofadan boshqarish pulti va avtomatlashtirish variantlari bilan mavjud.
✅ Moddaningiziy dizayni - turli xil materiallarga mos keladigan turli xil tutqichlar (mexanik, gidrotexnika yoki elektrotexnika).
 Xavfsizlik va ishonchlilik - ortiqcha yukni himoya qilish va xavfsizlik tizimlari bilan jihozlangan.



Kafolat: 2 yil

Og'irligi (kg): 5000 kg

Xususiyat: ko'prik kranlari

Ahvoli: yangi

Span: 10.5 ~ 31.5M

Trolley sayohat: 40-50 m \/ min

Yuk ko'tarish balandligi: 12m 16m 30m

Ishlash tizimi: a 7- a8

Quvvat manbai: 3 bosqich 380v 50hz





1.Main nuri

Grab kranining girder - bu ko'taruvchi mexanizmni va paqirni qo'llab-quvvatlaydigan asosiy gorizontal tarkibiy qismdir. Bu kranning barqarorligi, kuchi va yuk ko'tarishini ta'minlashda muhim rol o'ynaydi.
Odatda grab kranning girder odatda kuchli yuklarga bardoshli po'latdan yasalgan. Bu dasturga qarab quti tipidagi girder yoki trus tipidagi girder bo'lishi mumkin.
Girder grab paqiri va ko'tarilgan materialning og'irligini kran tuzilishiga olib keladi. Bu dinamik yuklarni boshqarish uchun mo'ljallangan, chunki gran paqirli operatsiyalar tez-tez ochilish va yopilish harakatlarini o'z ichiga oladi.

Yuk ko'tarish tizimi

Grab paqir kranining ko'tarish tizimi uni ochishga, yaqinroq, ko'tarish va pastki materiallarni unchalik samarali qilib, ochishga imkon beradigan paqirning harakatini boshqarish uchun mo'ljallangan. Odatda u quyidagi asosiy tarkibiy qismlardan iborat:
1. Yuk ko'tarish mexanizmi
Yuk ko'tarish motoriga grab paqirni ko'tarish va tushirish uchun kuch beradi.
Drum yoki Winch virus paqirini qo'llab-quvvatlash uchun ishlatiladi.
Yuk ko'tarish tizimi odatda ikkita simli arqonlar bor:
Ko'tarish arqonlar: grab chelakni ko'taring va tushiring.
Arrab olish paqirini ochish va yopishni boshqarish.
2. Simli arqon tizimi
Sirli arqonlar paqirning harakati uchun javobgardir.
Yuk ko'tarish arqoni chelakni joyiga ushlab turadi.
Qopqoqli arqon materialni tortib olish uchun chelakning jag'larini birlashtiradi.
3. Chelak paqir
Yuk ko'tarish tizimiga mexanik yoki gidravlik paqir biriktirilgan.
U vrach materiallarini ochadigan va yaqin bo'lgan ikki yoki undan ortiq jag'lardan iborat.
Paqirlar turlari:
Mexanik ushlash: ko'tarish tizimining sim arqonlari tomonidan boshqariladi.
Gidravlik ushlash: ochish va yopish uchun gidravlik qadimiy tsilindrlardan foydalanadi.
4. Kassa tizimi
Sirli arqonlarni boshqarish uchun tizim bir qator kasy (shiralar) ni o'z ichiga oladi.
Grab paqirini ko'tarish va boshqarish uchun zarur bo'lgan sa'y-harakatlarni kamaytiradi.
5. Elektr yoki gidravlik nazorat tizimi
Yozuvchi motor, sim arqonlar va paqirli harakatlarni boshqaradi.
Zamonaviy kranlar aniq ishlash uchun PLC (dasturlashtirilgan mantiqiy boshqaruvchilar) dan foydalanadilar.
6. Kran tuzilishi va trolley
Yuk ko'tarish tizimi ko'prik kraniga, bgrid kran yoki jib kraniga o'rnatilgan.

3.endingtashish

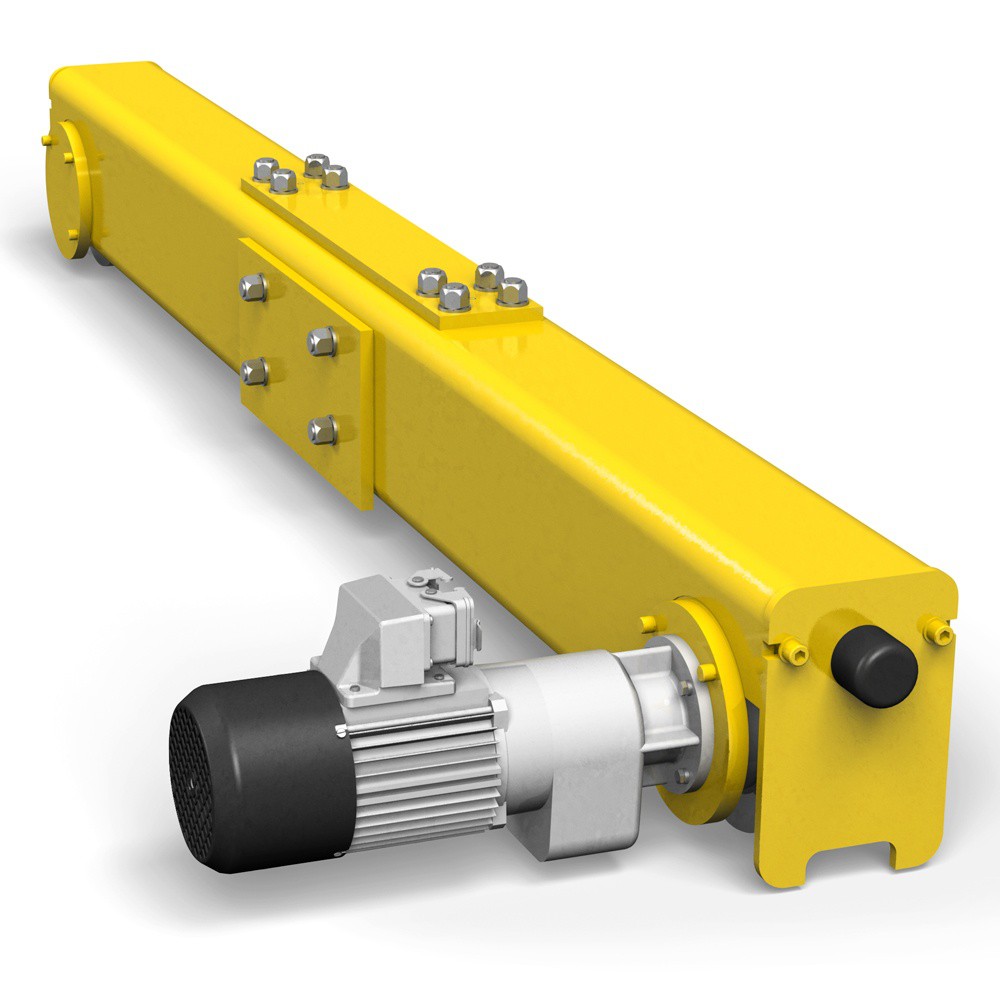

Grant paqirli kranining oxirgi tashilishi - bu kreate relektsiyasini qo'llab-quvvatlaydigan va uchish-qo'nish yo'lagi relslari bo'ylab butun kran shaklini qo'llab-quvvatlaydigan va harakatlantiradigan muhim tarkibiy qism. Bu barqarorlik, harakatchanlik va kran tizimini tekislash uchun javobgardir. Mana, uning asosiy tomonlarining taqsimlanishi:
1. Funktsiya va ahamiyati
Ko'prik girderni qo'llab-quvvatlaydi va uchish-qo'nish yo'lagi rellari bo'ylab harakatlanishiga imkon beradi.
Rullar Assambleyasi uylari, bu haydovchi g'ildiraklaridan va Idler g'ildiraklaridan iborat.
Silliq va aniq harakatni ta'minlaydi, tarkibiy stress va samaradorlikni oshirishni kamaytiradi.
2. Asosiy tarkibiy qismlar
G'ildirak yig'inlari: Drayv g'ildiraklarini o'z ichiga oladi (motorlarga ulangan) va kamera g'ildiraklari (erkin aylanadigan).
Motors va vites qutislari: harakat uchun harakatlantiruvchi kuchni taqdim etadi.
Riviqotlar va o'qlar: ishqalanish va kiyishni kamaytirishga yordam beradi.
Bampers va bufer: harakat paytida haddan tashqari ta'sir qiladi.
Freym tuzilishi: odatda chidamlilik uchun yuqori quvvatli po'latdan yasalgan.
3. Oxirgi vagonlarning turlari
Yagona drayverning so'nggi aravachasi: bir tomonning motoriga ega, boshqa tomoni Idler g'ildiraklar bor.
Ikki drayverning so'nggi aravasi: Ikkala tomon ham yaxshilangan barqarorlik va yukni yuklash uchun dvigatellar.





4.Crane sayohat mexanizmi

1) Qattiq ishlaydigan mexanizm asosan haydovchi birligi, uzatish varaqasi, g'ildiraklar va tormoz tizimidan iborat. These components work together to enable the crane to move smoothly laterally on the laid track, thereby expanding the operating range and improving the efficiency and flexibility of material handling.

2) Drayv bloki odatda trafik bo'ylab harakatlanish uchun butun kran orqali g'ildirakka elektr uzatish orqali elektr uzatish uchun motordan foydalanadi. Ushbu dizayn nafaqat etarli harakatlantiruvchi kuchni ta'minlaydi, balki motor tezligini sozlash orqali kran harakat tezligini nazorat qiladi.

3) Qattiq harakatlanishni ta'minlash paytida operatsiya xavfsizligini ta'minlaydigan yuqori samaradorlik va barqarorlikga katta ahamiyat berishga qaratilgan. Masalan, uch-alohida drayver texnologiyasidan, ya'ni haydovchi birligi, uzatish moslamasi va tormozlash tizimining integratsiyalashgan dizayni, balki javoblarning tezligini va ishonchliligini ham yaxshilaydi.

4) zamonaviy ishlaydigan mexanizmlar plc va chastotali konvertlar bilan jihozlangan, ular plc va chastotali konvertlar bilan jihozlangan, bu esa boshlang'ich, foydalanish va kranni belgilab, har xil ish sharoitlari va atrof-muhitga moslashish uchun zarur bo'lganda avtomatik ravishda moslashadi.



5.troley sayohat mexanizmi

Asosiy tarkibiy qismlar
Trolley ramkasi - sayohat va ko'tarish mexanizmlarini yashaydigan qat'iy tuzilish.
Sayohat g'ildiraklari - trolley ramkasiga o'rnatilgan va ko'prik girtrida o'rnatilgan relslar bo'ylab harakatlanadi.
Motors va tishli qizilchalar - trolleylik harakatini boshqarish uchun kuch berish.
Tormozlar - boshqariladigan to'xtash va istalmagan harakatning oldini olish.
Coup va Hundlar - motordan g'ildirakka quvvatni uzating.
Temir yo'l izlari - ko'prik girder bo'ylab trolley harakatini ko'rsating.
Cheklovlar va tamponlar - haddan tashqari sayohatni oldini olish va xavfsiz ishlashni ta'minlash.

Ishlar printsipi
Cran elektr energiyasini konditsioner bar yoki kabel tranzi orqali qabul qiladi. Elektr dvigateli yoki an'anaviy avtoulovlar parchisining o'zgarishi, tormozlik tizimi, tormozlik tizimi, tormozlik tizimi esa temir yo'lda ortiqcha harakatni to'xtatadi. tugaydi.



6.Crane g'ildiragi

Granka paqirli kranining klanelli g'ildiragi - bu eng muhim tarkibiy qism bo'lib, u odatda relslarga belgilangan yo'l bo'ylab harakatlanadigan yo'l bo'ylab harakatlanishiga imkon beradi. Ushbu g'ildiraklar og'ir yuklarni qo'llab-quvvatlash va hatto qattiq mehnat sharoitida ham uzluksiz ishlashni ta'minlaydi.
Grab paqirli kranlardagi kran g'ildiraklarning asosiy xususiyatlari
Material: 42cro yoki 65mn kabi yuqori quvvatli yoki quyuq po'latdan yasalgan, masalan, yuqori stress va kiyish.
Issiqlikni tozalash: indüksiya - chidamlilik va kiyish uchun chidamlilik uchun qotib qolgan.
Yuk ko'tarish quvvati: grab paqirning ishlashi tomonidan o'rnatilgan og'ir dinamik va statik yuklarni boshqarish uchun muhandis.
Terma temir yo'l: aniq harakatlanuvchi temir yo'llarning moslashishi va qarama-qarshi qarshilikni kamaytirishga harakat qildi.
Flanjesi dizayni: Ba'zi g'ildiraklar, yo'lga tekislash, buzilishning oldini olish uchun bitta yoki ikki marta flepsiyalar mavjud.

7. Kirish kancan - grab

1) Kance tuzilishi: kanca odatda yuqori quvvatli po'latdan yasalgan va haddan tashqari yuklanganda keskinlikni oldini olish uchun ma'lum darajada elastiklik va keskinlikni oldini olish uchun og'ir yuklarga qarshi kurashish uchun mo'ljallangan.

2) Motor drayveri: Kranning motori barabanni qizil va baraban ustiga yarador yaralar kanalga ulangan. Motorning boshlanishi va to'xtashi kancani ko'tarish va tushirish.

3) Paqirga ulanish: kanca paqiriga ulangan va grab paqir ochiladi va kanca hidi ostida dvigatelning nazorati ostida yopiladi. Qovoq paqiri qisqich bo'lsa, kancaning ko'tarilishi va tushirilishi vilkalar chelakni kerakli balandlikka ko'tarishi mumkin.

4) Nazorat tizimi: kran bilan jihozlangan boshqaruv tizimi (odatda masofadan boshqarish yoki nazoratni boshqarish yoki nazorat qilish xonasi) tortishish va ozod qilish samaradorligini ta'minlash uchun kancaning harakatini aniq boshqarishi mumkin.

Xavfsizlik moslamasi: tasodifiy pasayishning oldini olish uchun kanca odatda operatsiya paytida grab paqiri tasodifan tushmasligini ta'minlash uchun xavfsizlik qulfi bilan jihozlangan.

Motor

1) Turi: Uch faza asenkron motorlari odatda oddiy tuzilishi, yuqori darajadagi operatsiyaning yuqori darajadagi ishlashi va yaroqliligi tufayli qo'llaniladi.

2) Quvvatni tanlash: motorning kuchi to'liq yuk ostida silliq ishlashni ta'minlash uchun kranni ishlatishning dizayni va kranni ishlatish chastotasiga muvofiq belgilanadi.

3) Drayv rejimi: Motor barabanga kokkani ko'tarish va ushlab turish uchun motorning yuqori tezlikda aylanishi, yuqori tezlikda aylanishiga aylantiradigan dumber orqali baraban bilan ulanadi.

4) Nazorat tizimi: Zamonaviy kran motorlar odatda vosita tezligini aniq boshqarish bilan jihozlangan, ular motor tezligini aniq olib tashlashga imkon beradi, ko'tarilish va pasayish va ta'sir yuklarini kamaytirishga erishishadi va ta'sirli yuklarni kamaytiradi.

5) Issiqlikni buzish va himoya: motor odatda issiqlik va haddan tashqari yuklash natijasida etkazilgan zararni oldini olish uchun issiqlik tarqalish moslamalari va ortiqcha yukni himoya qilish funktsiyalari bilan jihozlangan.

Ta'minot: Atmalıkning maqbul sharoitlarda ishlashini ta'minlash uchun uni izolyatsiya qilish, yog 'va motorning sovutish tizimini muntazam tekshirib turing.

.

Ovoz va engil signalizatsiya tizimi va cheklash tugmasi

1) Ovoz va engil signalizatsiya tizimi
Maqsad:Atrofdagi operatorlarga va ishchilarga ovozli va vizual ogohlantirishlarni taqdim etish orqali xavfsizlikni kuchaytiradi.
Vazifalar:
Kran ishlamay qolganda ishchilarni ishchilar.
Grab paqir ochilgan yoki yopilganda signallar.
Haddan tashqari yuklangan bo'lsa, kamchiliklar yoki favqulodda vaziyatlarda ogohlantiradi.
To'qnashuv va bandlikdagi baxtsiz hodisalarning oldini olishga yordam beradi.

2) cheklov

Cheklovlarni o'chirish turlari:
Yuk ko'tarish chegarasi
Trolley Cimple tugmasi: Trolleyni nurning javonligidan ustun qo'yishni oldini oladi.
Ko'prik limiti tugmachasi: uchish-qo'nish yo'lagidagi belgilangan chegaralardan tashqarida harakatlanishni to'xtatadi.
Open \/ Clece Limp kaliti: Open paqirini ochish yoki yopish paytida ushlab turilganda, paqirning mexanik chegarasidan oshib ketmaydi.
Foyda:
Harakatlanish tufayli mexanik zararning oldini oladi.
Kutilmagan harakatlardan qochish orqali xavfsizlikni kuchaytiradi.
Grab paqirini aniq nazoratni ta'minlaydi.

10.SAFTORETTSIYA ISHLAB CHIQARISH

1. Haddan tashqari yukni himoya qilish
Yuk cheklovlari o'rnatilishining kranini yuqori darajadan ko'proq ko'tarilishining oldini olish uchun o'rnatiladi, bu tarkibiy shikastlanish yoki muvaffaqiyatsizlikka olib kelishi mumkin.
Hujayra tizimlarini yuklash Doimiy ravishda ko'tarilgan vaznni nazorat qiling va signallarni qo'zg'atishi yoki ortiqcha yuk aniqlansa, kranni to'xtatish mumkin.
2. Shoshilinch stop tugmasini bosing
Favqulodda vaziyat o'chirish tugmasi odatda favqulodda vaziyatda tez o'chirish uchun kranda bir nechta joylarda joylashtiriladi.
3. To'qnashishga qarshi tizim
Ushbu tizimda ish paytida kran boshqa narsalar yoki inshootlar bilan to'qnashuvi yo'qligini ta'minlaydi. U atrofdagi maydonni kuzatadigan sensorlar, kameralar yoki radar tizimlarni o'z ichiga oladi.
4. Himoya qilish va haddan tashqari himoya
Himoya qilishdan tashqari, kranning ko'taruvchi mexanizmining maksimal ko'tarish balandligidan kran yoki yukning shikastlanishiga to'sqinlik qilayotganini ta'minlaydi.
Horitantion yoki vertikal ravishda haddan tashqari yoki vertikal ravishda harakatlanish chegarasidan tashqariga harakatlanishni oldini oladi.
5. Shoshilinch elektr ta'minoti
Ba'zi kranlar favqulodda quvvat tizimi bilan jihozlangan, bu esa asosiy quvvat manbai bajarilmasa ham kranni qisqa muddatli ishlashga imkon beradi, hatto yukni xavfsizroq kamaytirishga vaqt ajratadi.
6. kran tezlik chegaralari
Ushbu qurilmalar kran harakatining tezligini xavfsiz darajada cheklaydi, bu esa sodir bo'ladigan voqealarga olib keladigan to'satdan harakatlarning oldini oladi.

11.Control rejimi

1. Qo'lda boshqarish rejimi
Ushbu rejimda operator an'anaviy joystik yoki tugmachasini boshqarish vositasi yordamida kranni boshqaradi. Operator kranning qo'llari, qozonlarning qo'llari, qozonlar va chelakning harakati, odatda boshqaruv paneli yoki radio boshqaruvchisi orqali harakatlantiradi.
2. Yarim avtomatik rejim
Ushbu rejimda kran ba'zi avtomatlashtirish darajasi bilan ishlaydi, ammo operator hali ham kerak bo'lganda amal qilishi va aralashishi kerak. Masalan, operator kranning ma'lum harakatlarini nazorat qilishi mumkin, agar tizim boshqalarni avtomatik ravishda sozlaydi (torting yoki bo'sh materiallar kabi). Ushbu rejim samaradorligini oshirishi mumkin, ammo baribir inson nazoratiga imkon beradi.
3. Avtomatik boshqarish rejimi
Kran ushbu rejimda to'liq avtomatlashtirilgan. Kengaytirilgan sensorlar, kameralar yoki oldindan o'rnatilgan dasturlardan foydalanish, kran operatsion operatorni to'g'ridan-to'g'ri operatorni kiritmasdan ushlab turish, ko'tarish va axlat qilish vazifasini bajarishi mumkin. Kran odatda dasturlashtirilgan mantiqiy mantiqiy yoki buyruqlarga asoslanadi, uni insonning minimal aralashuvi bilan avtonom ravishda avtonom usullarini to'ldirishga imkon beradi.
4. Masofadan boshqarish rejimi
Ba'zi zamonaviy kranlar simsiz aloqa orqali simsiz boshqaruv orqali operatorga masofadan kranni boshqarishga imkon beradigan masofaviy aloqa orqali taklif qilishadi. Bu ayniqsa xavfli yoki qiyin bo'lgan joylarda, xavfsizlik va moslashuvchanlikni yaxshilashda foydali bo'lishi mumkin.
5. Tarqatilgan boshqaruv tizimi (DCS) rejimi
Ushbu rejim yanada rivojlangan boshqaruv tizimini o'z ichiga oladi, unda turli xil kranning turli komponentlari (motorlar, sensorlar va boshqalar), bir-birlari bilan markaziy boshqaruv birligi orqali aloqa o'rnatiladi. Tizim samaradorlik va yumshoq ishlashi uchun kranning harakatlarini optimallashtirishi mumkin.
6. Yukni sezgir yoki moslashuvchan rejim
Ba'zi kranlar og'irlik yoki ishlov berilgan materialning og'irligi yoki turi asosida kranning harakatlarini to'g'rilaydigan yukni sezgir tizimlarga ega. Ushbu rejim turli xil yuklarni yoki konteyner kabi har xil turdagi yuklarni ishlaganda aniqroq va samarali nazoratni amalga oshirishga imkon beradi.

12.Sketch-kran

Asosiy texnik kran





• Samarali materiallar: grab paqir bo'shashgan, ommaviy materiallarni boshqarish uchun mo'ljallangan. Bu materiallarni samarali yig'ish, tashish va tushirish va qo'lda mehnat yoki boshqa jihozlarga bo'lgan ehtiyojni kamaytirishi mumkin.
• Yuqori yuk ko'tarish quvvati: paqirli kranlar bitta operatsiyada og'ir va katta hajmdagi materiallarni terishi mumkin. Bu ularni etkazib berish, qurilish va konchilik kabi sohalar uchun ideal qiladi.
• Ko'p qirralilik: ular juda ko'p qirrali, keng qatlamli materiallar, shu jumladan quruq, qirrali, qum va shag'al bilan ishlash qobiliyatiga ega. Paqirni osongina turli xil yuklarga moslashtirilishi mumkin.
• Xarajat-samarali: gran paqirli kran boshqa materiallarni qayta ishlash usullari bilan taqqoslaganda operatsion xarajatlarni kamaytirishi mumkin, chunki u kamroq ishchi kuchini talab qiladi va an'anaviy yuklash \/ tushirish usullaridan tezroq.
• Uzoqlilik: Ushbu kranlar og'ir ish sharoitlariga bardosh berish uchun qurilgan. Ular odatda og'ir yuklarni va ular ishlaydigan og'ir muhitlarni boshqarish uchun yuqori quvvatli materiallardan tayyorlanadi.
• Kamaytirilgan pasayish: grab paqirning dizayni yuklash va tushirish paytida yuksaltiruvchi moddalarni minimallashtiradi, bu qimmatbaho yoki xavfli materiallar bilan shug'ullanishda ayniqsa muhimdir.
• Moslashuvchan operatsiya: Qoraqqa paqirli kranlar turli xil sozlamalar, shuningdek, keng turdagi arizalarni taqdim etadigan portlar, qurilish joylari, omborlar va fabrikalarda turli xil sozlamalar, jumladan, parametrlar, omborxonalar va fabrikalarda ishlatilishi mumkin.
• Xavfsizlik: Ushbu kranlar ortiqcha yukni himoya qilish kabi xavfsizlikni muhofaza qilish bilan jihozlangan, bu esa baxtsiz hodisalarning oldini olishga va materiallarning xavfsiz ishlov berishiga yordam beradi.





• Port operatsiyalari: grab paqir kranlari ko'pincha kema materiallarini kemalardan yuklash va tushirish uchun doklar va haroratda ishlatiladi. Ular ko'mir, temir rudasi, don yoki bo'shashgan materiallar kabi turli xil yuklarni boshqarishi mumkin.
• Qurilish va buzish: Qurilish maydonlarida ular qum, shag'al va qoldiq kabi materiallarni ko'tarish va harakatlanish uchun ishlatilishi mumkin. Ular buzilish loyihalari paytida ular ham vayronagarchilikka yordam berishlari mumkin.
• Kon boshqarmasi: paqirli kranlar katta miqdordagi qazib olinadigan rudalar yoki chiqindilar uchun ko'p miqdordagi qazib olish operatsiyalarida qo'llaniladi. Ular qazib olingan yuk mashinalari va saqlash joylaridan tushirishda yordam beradi.
• Chiqindilarni boshqarish: qayta ishlash yoki chiqindilarni qayta ishlash operatsiyalarida, paqirli kranlar, metall, chiqindilarni yoki boshqa qayta ishlanadigan materiallarni almashtirish kabi og'ir va ko'pchilik chiqindi materiallarini harakatlantirish uchun ishlatiladi.
• Elektr stantsiyalari: elektr stantsiyalarida ko'mir yoki kul kabi materiallar uchun paqir kranlari yoqilg'i yoki chiqindi moddalarni saqlash va tozalash joylarini ishlatish uchun ishlatilishi mumkin.
• Po'lat tegirmonlari va skrop hovlislari: paqirli kranlar, shuningdek, skrop po'latidan yoki ingichka yoki yamashlar uchun tushirish va tushirish uchun po'lat tegirmonlarda yoki skrıkli metrlarda qo'llaniladi.





1. Dizayn va muhandislik
Dastlabki dizayn: muhandislar mijozlarga qo'yiladigan talablarga, shu jumladan quvvat, paqirning (masalan, gidravlik, elektr) va o'ziga xos kran xususiyatlariga asoslangan batafsil texnik o'yinlarni ishlab chiqadilar.
Materiallarni tanlash: yuqori quvvatli po'lat ko'pincha asosiy tarkibiy qismlar uchun, masalan, bom, bener va minoralar kabi ishlatiladi. Qaldirilgan paqirning o'zi qattiq po'latdan tortib, kiyinish va yirtib tashlash mumkin.
2. Asosiy tarkibiy qismlarning uydirmasi
Asosiy ramka qurilishi: kranning asosiy ramkasi po'lat plitalar kesish, payvandlash va yig'ish orqali uydirma. Tuzilishi samarali ishlashini ta'minlab, og'ir yuklarni qo'llab-quvvatlash uchun struktura kuchli va engil vaznli bo'lishi kerak.
Bumer uydirma: bum (materialdan tortib olish va materiallarni ko'chirish uchun kranning qo'llari) to'qilgan va kuch uchun sinovdan o'tgan. Bu odatda po'latning katta nurlarini va gullab-yashnash uchun gidravlik silindrlarni biriktirishni o'z ichiga oladi.
Qisqichbaqasimon uydirma: Bu qorin bo'shlig'ini (temir yo'l tizimida kranning ishini qo'llab-quvvatlaydigan ramka) va gorizontal harakat uchun g'ildiraklar yoki relslarni o'rnatishni o'z ichiga oladi.
3. Paqirni ishlab chiqarish
Paqir ramkalari: grab paqir doirasi po'latdan tayyorlangan, og'ir yuklarni terish uchun mo'ljallangan tuzilishga payvandlangan.
Classhell mexanizmi: Odatda, chelakning ochilish va yopish va yopilishini ta'minlash uchun ehtiyotkorlik bilan dizaynni talab qiladigan qonli mexanizmdan foydalanadi. Bu kran turiga qarab gidravlik silindrlar yoki elektr motorlarini o'z ichiga oladi.
Paqirni sinash: Qisqichbaqa chelaklari talablarsiz yoki yuklarni yuklashda yordam berishlarini ta'minlash uchun sifat nazorati sinovidan o'tadi.
4. Kran tizimini yig'ish
Seminarda Boom va Ganery-ni yig'ish: Seminarda bum, bener va boshqa tarkibiy qismlar yig'iladi. Ushbu jarayon payvandlash, murvatini va harakatlanuvchi qismlarning hizalanishini ta'minlashni o'z ichiga oladi.
Yuk ko'tarish va haydovchi mexanizmini o'rnatish: Yuk ko'tarish tizimi (simli arqonlar, barabanlar va ko'taruvchilar) drayv mexanizmlari bilan birga o'rnatiladi. Energetika tizimi gidravlik yoki elektr bo'lishi mumkin.
Elektr va gidravlik tizimlar: boshqaruv tizimlari, elektr ta'minoti va xavfsizlik moslamalari uchun simlar o'rnatiladi. Gidrotexnik liniyalar ochish \/ Yopish operatsiyalarini ochish uchun paqiriga ulangan.
5. Sinov va kalibrlash
Yuk sinovi: Kran yuklarning maksimal narxining maksimal darajada baholanishi mumkinligini ta'minlaydigan yuk ko'tarish qobiliyati uchun sinovdan o'tkaziladi.
Gidrotlik va elektr sinovlari: gidravlik va elektr tizimlari, shu jumladan, paqirning ochilishi va yopilish harakatlarini o'z ichiga olgan holda gidravlik va elektr tizimlari sinovdan o'tkaziladi.
Boshqarish tizimining sinovi: Boshqarish tizimi (operatorni boshqarish, favqulodda to'xtash va boshqalar) aniqlik va sezgirlik uchun sinovdan o'tkaziladi.
6. yakuniy tekshirish va sifatni boshqarish
Tekshirish: krog'iya xavfsizlik va tarkibiy yaxlitlikni sinchkovlik bilan tekshirishga olib keladi. Xavfsizlik standartlariga javob berishini ta'minlash uchun barcha payvandlash, bo'g'inlar va komponentlar tekshirilmoqda.
Xavfsizlik xususiyatlari tekshirilishi: bu ortiqcha yukni himoya qilish, cheklovlar va favqulodda o'chirish mexanizmlari kabi xavfsizlik tizimlarini sinovdan o'tkazishni o'z ichiga oladi.
7. Rassomlik va qoplama
Sirtga tayyorgarlik: Kordodonning oldini olish uchun kran tozalangan va sirt bilan ishlov berilgan.
Rassomlik: himoya qoplamalari (odatda epoksi yoki poliuretan), ayniqsa portlar yoki sanoat sharoitlariga o'xshab qobig'i bilan ishlatiladigan kranlar uchun qo'llaniladi.
8. Yuk tashish va o'rnatish
Yetkazib berish uchun ajratish: agar kerak bo'lsa, kanalning qismlari osonroq transport uchun demontaj qilindi.
Yetkazib berish va yig'ish Saytda: Crane mijozlar soniga etkazib beriladi, bu erda yakuniy yig'ish va o'rnatish tugallangan. Bu rels yoki ma'lum bir poydevordagi kranni o'rnatishni o'z ichiga olishi mumkin.















Materiallarni tekshirish

Sifat inspektsiyasi: ishlab chiqarilgan xom ashyo asosida loyiha talablari va milliy standartlarga javob berishini ta'minlash uchun sotib olingan sifatli xom ashyo asosida amalga oshiriladi.

Moddiy materiallarni saqlash: malakali materiallar korroziya yoki shikastlanishning oldini olish uchun tasnifga muvofiq saqlanadi.

Kesish va shakllantirish

Steel kesish: dizaynni kesish uchun po'latni kesish uchun plazma kesish, lazerni kesish yoki alangali kesish yoki boshqa texnologiyalardan foydalaning.

Tarkibni shakllantirish: asosiy nurni, oqib chiqishi va boshqa tarkibiy qismlarini ishlab chiqarish uchun egilib, aylantirish, payvandlash va boshqa jarayonlar orqali po'lat plitani hosil qiling.

Payvandlash

Cononentni payvandlash: kesilgan va hosil bo'lgan po'lat qismlari asosiy nur kabi asosiy tuzilmalarga, oxirgi nur va trolley kabi boshlanadi. Payvandlash jarayoni tarkibiy kuch va payvandlash sifatini ta'minlash uchun qat'iy nazorat qilinishi kerak.

Pet-payvandni tekshirish: buzuvchi bo'lmagan sinov texnologiyasidan foydalaning (masalan, ultrasonik sinov, rentgratik test), qassoblar yoki boshqa kamchiliklar mavjudligini ta'minlash uchun payvand choklarini tekshirish.

Ishlov berish

Tekshiruvning aniq ishlov berish: aniq ishlov berish, ularning o'lchamlari va sirtining sifati va sirtlarini sifatini ta'minlash uchun kranning asosiy qismlarida, masalan, klanellar, kasnovlar va boshqalar kabi amalga oshiriladi.

Butun mashinaning yig'ilishi

Bosh assambley: Oldingi anjuman asosida kranning umumiy yig'ilishi, shu jumladan asosiy nurni, tugatish mexanizmi, yurish mexanizmi va boshqalar.

Ishga tushirish va sinov

Dinamik shartlarga ko'ra, kranning ish faoliyati, shu jumladan ko'tarish, yurish, boshqaruv va boshqa funktsiyalarni sinovdan o'tkazish. Yig'ilgan ko'prik kranining umumiy hajmi barcha o'lchamlar loyiha talablariga javob berishini ta'minlash uchun tekshirilmoqda.

Kirish va korroziyaga qarshi davolash

Sirtni davolash zangini olib tashlash: zangni olib tashlash, oddiy püskürtmek: Primeral purkagich va korroziyani oldini olish uchun ishlov berilgan sirtni quyqaga qarshi püskürtün. Yuqoriga purkashni püskürtming: Mijoz talablariga yoki tarmoq standartlariga muvofiq purkalatni iste'mol qilish va dekorativ ta'sir ko'rsatadi. Belgilash: püskürtmedan so'ng, kranni identifikatsiya qilish ma'lumotlarini model, baholangan yuk va boshqalar kabi texnik xususiyatlarga muvofiq belgilang.

Zavod va o'rnatish

Qadoqlash va tashish

Qadoqlash himoyasi: tashish paytida zararni oldini olish uchun kran asosiy tarkibiy qismlarini himoya qiladi. Transportni tartibga solish: uskunaning o'lchamlari va transport sharoitlariga muvofiq, kran mijozning saytiga kranni tashish uchun munosib transport usulini tanlang.

Qabul qilish va etkazib berish

Mijozlarni qabul qilish

Saytda qabul qilish: buyurtmachining ishlashi va sifatini tekshirish uchun shartnoma talablari va texnik xususiyatlariga muvofiq mijozning majlisida kranni qabul qilishni olib boradi.

Muammolarni tuzatish: Agar biron bir muammo topilsa, ishlab chiqaruvchi ularni mijozning talablariga to'liq javob berishini ta'minlash uchun ularni o'z vaqtida to'g'rilashi kerak. Operatsion mashg'ulotlarni etkazib berish va ulardan foydalanish Mijozlar operatorlarini to'g'ri va xavfsiz ravishda ishlatishni ta'minlashga imkon beradi.

Issiq teglar: chelak kranlari, Xitoy chelak kran ishlab chiqaruvchilari, etkazib beruvchilar, zavod
