50ta girder keng qo'llanilgan katta kran

50ta girder gender kranining kesilishi

A 50- tonnali girder genery kranKatta va og'ir yuklarni tashqi yoki yopiq konstruktsiyalar ta'sirida katta va og'ir yuklarni ishlatish uchun mo'ljallangan og'ir yuk ko'tarish mashinasidir. Ushbu turdagi qarshunos kran xususiyatlariIkki parallel bogderlarqo'llab-quvvatlanadiganYer relslarida ishlaydigan oyoq tuzilmalariYuqori quvvatli ko'tarish operatsiyalarini mustahkamlashni ta'minlash.

Asosiy xususiyatlar:

Yuk ko'tarish quvvati:50 tonna (muayyan konfiguratsiyalarga asoslangan bo'lishi mumkin)

Tuzilish:Ikki kishilik girder dizayni bitta girder turlari bilan solishtirganda ko'proq kuch va barqarorlikni taklif qiladi

Span uzunligi:Sayt talablariga muvofiq, odatda 10m dan 30 milliongacha bo'lgan

Yuk ko'tarish balandligi:Moslashuvchan, odatda 6m dan 18m gacha

Trolley va ko'tarish:Ikki kaptarning orasidagi balandlik va yukni taqsimlashni ta'minlaydigan ikkita belkurakni o'rnatadi

Mobility:Er rellari bo'ylab sayohatlar, uzoq uchish va og'ir materiallarni qayta ishlash uchun mos keladi

Nazorat usullari:Variantlar kabinni boshqarish, kulrang nazorat yoki masofadan boshqarish pulti

Arizalar:

Yuk tashish maydonchasi va konteyner terminallari

Og'ir ishlab chiqarish zavodlari

Po'lat metrlar

Perstast aniq beton zavodlari

Qurilish maydonchalari

Temir yo'l va kestirib qo'yish sanoati

Afzalliklari:

Yuqori yuk hajmi va barqarorligi

Ish joyidan samarali foydalanish

Turli dasturlar uchun mos keladigan dizayni

Ochiq va qo'pol muhit uchun bardoshli

Ikki kishilik to'rlar

Trolley va ko'taradigan ikkita parallel gorizontal nurlar.

Payvandlangan quti tipidagi po'lat tuzilmasidan yoki po'lat bo'limlaridan qilingan.

Tuzilishni ta'minlang va yuklarni teng ravishda tarqating.

Oyoqlari (qo'llab-quvvatlovchi tuzilmalar)

Tanlovlarni erga er osti tubiga bog'laydigan vertikal tuzilmalar.

Bo'lishi mumkinRamka, L-turiyokiU-turi, dastur va yuk talablariga qarab.

Bir oyog'i qattiq, boshqa moslashuvchan, ish paytida stressni kamaytirish mumkin.

Ko'tarish bilan trolley

Ikkita qaynatgichlar bo'ylab gorizontal ravishda harakat qiladi.

A bilan jihozlanganko'tarmoqyuklarni ko'tarish va tushirishni amalga oshiradi.

Yuk ko'tarish turlari: simli arqon ko'tarilishi (50T uchun umumiy), Winch tipidagi ko'taring yoki oddiy ishlab chiqariladigan ko'tarish mexanizmlari.

Oxirgi tashabbuslar (sayohat mexanizmi kran)

Oyoqlarning pastki qismida biriktirilgan.

Mototerlangan g'ildiraklarni eritma relslari bo'ylab sayohat qilishga imkon beradigan motorli g'ildiraklarni o'z ichiga oladi.

Bufer va xavfsiz harakatlanish uchun cheklovlar bilan jihozlangan.

4.Crane sayohat mexanizmi

1) Kranning g'ildiraklari oxirigacha o'rnatiladi va to'g'ridan-to'g'ri relslar uchun kran yoki to'g'ridan-to'g'ri (kauchuksiz charchoqlar uchun) yoki to'g'ridan-to'g'ri (kauchuklar uchun kranlar uchun mas'uldir). Oxirat panjarasining g'ildiraklari ushbu relslarni kuzatib boradilar, bu kranni oldindan belgilangan yo'l bo'ylab harakatlanishiga imkon beradi. Raellar odatda kranning og'irligini va yuk ko'tarish uchun og'ir po'latdan yasalgan, kauchuk - charchagan Go'liyot kranlari bilan qoplangan, kran katta, bardoshli shinalarda harakatlanadi, u ochiq joylarda erkin harakat qilishga imkon beradi. Ushbu tizim, ayniqsa kemalar yoki qurilish maydonchalariga o'xshash tashqi muhitda ko'proq moslashuvchanlik va harakatchanlikni ta'minlaydi.

2) Motors va haydovchilar tizimi; sayohat motorlari relika yoki sirt bo'ylab kranlarning harakatini kuchaytirish uchun javobgardir. Ushbu elektr motorlar odatda oxirgi vagonlarda o'rnatiladi, har bir oxirgi aravachada katta kranlar yoki kichik modellar uchun bitta dvigatelda dvigatel bilan.

Drayv mexanizmi: Sayohat motoriga motorning tezligini pasaytiradigan va kuchni g'ildiraklarga o'tkazadigan va kuchni uzatish. Ushbu sozlash silliq va boshqariladigan harakatni ta'minlaydi.

Tegishli tezlik nazorati: Sayohat mexanizmining kranlari odatda sozlash tezligini boshqarish imkoniyatini beradi, operatorlarni tez yoki yuqori tezlikda ishlashni va tezroq tezlikda harakatlanishini yoqishiga imkon beradi.

3) Sayohat mexanizmining nazorati tizimi; kran boshqaruv tizimi kranning gorizontal harakatini boshqaradi, operatorga tezlikni, yo'nalishni va joylashtirishni osonlashtirishga imkon beradi. Ushbu tizim odatda kiruvchi yoki masofadan boshqarish pulti: operatorlar partiya nazorati yoki simsiz masofadan boshqarish mexanizmini boshqarishi mumkin, ular operator operatorni ish paytida krandan uzoqlashishga imkon beradigan moslashuvchanlik va yaxshilanishni ta'minlaydi.

Kabinani boshqarish: Katta modellarda kran ega bo'lgan maxsus operatsion haydovchi (VFD), ayniqsa og'ir va aniq harakatlanish uchun, ayniqsa og'ir yoki sezgir yuklarni ko'rib chiqish uchun juda tezlashuv va sekinlashuvni ta'minlaydi.

5.troley sayohat mexanizmi

1) Trolley, ko'taruvchi va ko'taruvchi mexanizmni ko'tarib, kranning asosiy girtrida ishlaydigan g'ildirakli platformadir. Bu yukning gorizontal sayohatini engillashtiradigan kranning ajralmas qismi.

Trolleyta bitta trolley, yoki yuk ko'tarish pusiga qarab, dizaynga qarab, turli xil ko'targichlar va vaznga qarab dizaynga qarab yuk ko'tarish qobiliyati yoki o'zgaruvchan yuk uchun mo'ljallangan bo'lishi mumkin.

2) g'ildiraklar va temir yo'l tizimi; temir yo'lida trolley g'ildiraklari kranning asosiy nurida o'rnatiladi. Ushbu g'ildiraklar odatda og'ir yukni bartaraf etish uchun po'latdan yasalgan va girder bo'ylab silliq harakat qilishni ta'minlaydi.

G'arblar kranning asosiy girderining uzunligi bo'ylab harakatlanadigan temir yo'lni kuzatib boradilar, bu trolleyka kranda gorisrontal ravishda harakatlanishiga imkon beradi. Ba'zi dizaynlarda g'ildiraklar barqarorlikni ta'minlash va trolleyni buzilishiga yo'l qo'ymaslik uchun v shaklidagi treklarga o'rnatiladi.

G'ildirakni tashkil qilish: Odatda, barqarorlikni ta'minlash va tarqalishni ta'minlash uchun trolleyada (ikkita tomondan) to'rtta g'ildirak ishlatiladi. G'ildiraklarning soni va konfiguratsiyasi kran dizayn va yuk talablariga asoslanib farq qilishi mumkin.

O'zgaruvchan tezlikni boshqarish: Trolleyning sayohat tezligi o'zgaruvchan chastota drayveri (VFD) yoki boshqa tezlikni boshqarish tizimlaridan foydalanib sozlash mumkin. Bu trolleyning harakati uchun yuk tashish va motorli boshqarish talablariga qarab, trolleyning eng maqbul tezlikda harakatlanishini ta'minlaydi. Odatda, trolleyning harakati elektr yoki radio boshqarish tizimi orqali boshqariladi.

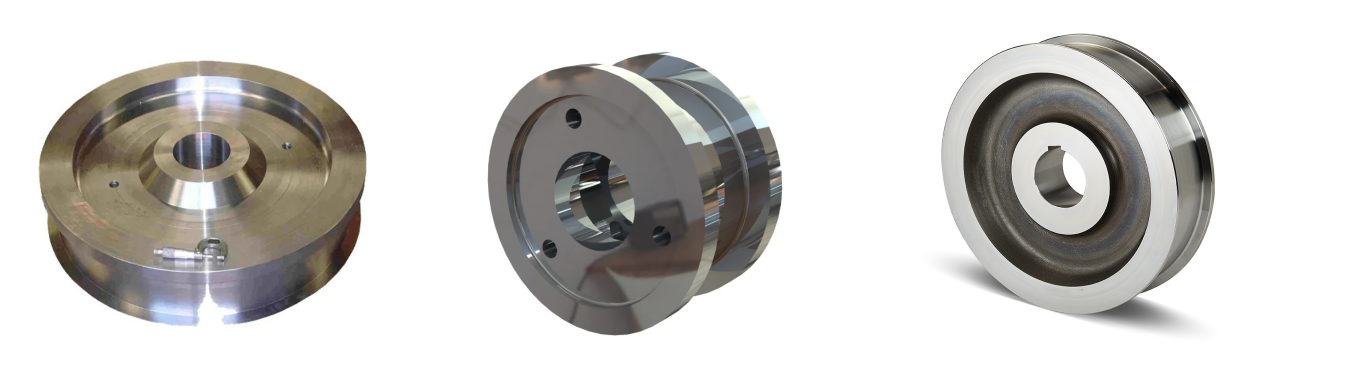

6.Crane g'ildiragi

1) material; kran g'ildiraklar odatda og'irlik va kuchlanishni ta'minlash uchun yuqori navli, issiqlik bilan ishlov beriladigan po'latdan yasalgan.

2) Yuk ko'tarish sig'imi kranining umumiy og'irligi va ko'tarilgan yukning og'irligini ko'tarish uchun mo'ljallangan. Ularning yuk ko'tarish qobiliyati g'ildirakning moddiy, o'lchamlari va dizayniga bog'liq. G'ildiraklar bu og'irlikni barqarorligini ta'minlash va infratuzilmaning shikastlanishini oldini olish uchun bu og'irlikni relslar yoki yer yuzasiga taqsimlaydi.

3) Katta g'ildiraklar hajmi va o'lchamlari (diametri, kengligi va flanje balandligi) kranning salohiyatiga, kuzatuv muhiti va operatsion atrof-muhitga qarab aniqlanadi, kichikroq g'ildiraklar engil yuk yoki ixcham kranlar uchun mos keladi.

7.Crane kancasi

1) Kance yuqori quvvatli qotishmani, kiyishning chidamliligi, kiyinish va og'ir yuklash uchun kuchni ta'minlash va haddan tashqari stressga ko'ra deformatsiyaga ega bo'lgan kuch.

2) kanca - bu slings, arqonlar yoki konfiguratsiyalarda biriktirish qulayligi uchun dizayn.

Down Can: Og'ir yuklarni tenglashtirish uchun mo'ljallangan, bu yukning tasodifiy nosozligini buzilishini oldini olish uchun xavfsizlikni ta'minlash uchun xavfsizlik va bahorgi qulflash mexanizmi bilan stressni kamaytirish.

3) Kranning ko'tarilishi talablariga binoan ma'lum bir yuk quvvatlari uchun baholangan (masalan, 5 tonna, 50 tonna, 50 tonna, 50 tonna va boshqalar).

Aylanish uchun 360- ilmiy darajasiga ko'tarilish uchun ko'plab kran ilgaklar 360- ilmiy darajaga ega bo'lgan darajaga ko'tarilgan.

Motor

Yuk ko'tarish motorining kuchlari og'ir materiallarni xavfsiz va oqilona ko'tarish uchun og'ir yuk ko'tarish uchun kranni ko'tarish, asosiy gircontal harakatni ko'tarish va aniq o'rash uchun sekinlashishi.

Kranda sayohat kranlari butun qorovulning butun kranining harakati, Crandervuct-ning uzoq masofali motorlarining uzunligi va uzun masofalaridagi yuklarni o'tkazish uchun izchil ishlashni ta'minlaydi

Quvvat reytingi; Motorning quvvati kranning salohiyatini, operatsion talablariga muvofiq ravishda (doimiy majburiyat) dan yuzlab kilovativatsiyaga bog'liq (doimiy majburiyat).

.

Ovoz va engil signalizatsiya tizimi va cheklash tugmasi

1) Ovozli signal: Kritik operatsiyalar paytida baland siren yoki ovozli ovoz chiqaradi (relika bo'ylab sayohat). Yuk ko'tarish yoki tushirish.

Favqulodda vaziyatni faollashtirish .Volum darajasi ko'pincha uchastka yoki sanoat joylari kabi tovushli muhitda sezilarli ekanligiga ishonch hosil qilish uchun sozlanishi.

Vizual signallar: Odatda ochilgan chiroqlarni o'z ichiga oladi. Ko'pincha turli xil ogohlantirishlar uchun kodlanadi (masalan, favqulodda vaziyatlar uchun qizil, sariq ranglar uchun).

Avtomatlashtirish: Signal tizimi kranning boshqaruv paneli bilan birlashtirilgan va aniq hodisalar paytida avtomatik ravishda o'rnatiladi, masalan: ortiqcha yukni o'lchash. Ovqatlanishning faolligi yoki nosoz shartlari.

4) Boqavomlarning kuchayishi bilan bog'liq bo'lgan sanoat sozlamalari yoki xavf-xatarlarning sanoat sozlamalari yoki real vaqt rejimida muhim ahamiyatga ega bo'lgan atrof-muhit sharoitlariga bardosh berish uchun qurilgan.

10.SAFTORETTSIYA ISHLAB CHIQARISH

1) Maqsad: Yuk ko'tarish qobiliyatidan olingan kranning belgilangan quvvatidan yoki tarkibiy zararni kamaytiradi.

2) Xususiyatlari: joriy yuk og'irligini ko'rsatadi. Digital yoki analog boshqaruv tizimlari bilan birlashtiriladi. Treklar cheklovlari: Kanna blokini haddan tashqari ko'tarish yoki haddan tashqari tushirishning oldini olish uchun kran yoki trolleyni cheklash.

3) Favqulodda vaziyatning favqulodda vaziyat maqsadlari: operatorlarga shoshilinch ravishda ishlaydi.

11.Control rejimi

1) Masofadan boshqarish nazorati Umumiy sharh: Operatorlarga simsiz masofadan boshqarish pultidan foydalanib masofani bosib o'tishga imkon beradi.

Asosiy xususiyatlar: radio chastotasi (RF) yoki infraqizil (IR) aloqa.com dasturi, joystiklar yoki sensorli ekskragers.costrolens.costrolens.Controlens.Controlense tizimiga qarab, odatda bir necha yuz metrgacha.

2) Kabinani boshqarish Umumiy sharh: Kranda Gany.key xususiyatlari bo'yicha joylashgan ALKANE KABINA-dan foydalaniladi:

Yuvish panellari, nazorat panellari bilan jihozlangan. Operatorni ish joyining aniq, yuqori ko'rinishi bilan jihozlangan.

3) Dasturiladigan mantiqiy boshqaruvchi (PLC) \/ avtomatlashtirilgan boshqarish; ORNVIVES.KESES.Key xususiyatlari: avtomatlashtirilgan harakatlar va topshiriqlarni bajarish uchun birlashtirilgan plc tizimlari.

Sensorlar va kodlovchilar aniq nazorat va joylashishini ta'minlaydilar. Takroriy yoki ixtisoslashgan vazifalar uchun zarur bo'lgan dasturlarni ta'minlaydilar.

Eskiz

Asosiy texnik

50 ming duberli genery kranining afzalliklari

Yuqori yuk hajmi

Ko'tarish va harakatlanish uchun mo'ljallanganjuda og'ir yuklar(50 tonnagacha) barqarorlik va xavfsizlik bilan.

Aftidan, po'latdan yasalgan operatsiyalarni talab qilish, printsist beton va kestirish kabi ideal.

Kuchli tarkibiy dizayn

BuIkki guter konfiguratsiyasiYagona girder kranlari bilan taqqoslaganda yuqori kuch va qat'iylikni ta'minlaydi.

Ruxsat beradiKattaroq changvaKatta ko'tarish balandligi.

Samarali kosmik foydalanish

Tashqi hovli va seminarlar uchun usta yoki qurilish ustunlariga ehtiyoj sezmasdan seminarlar uchun javob beradi.

Boshqa operatsiyalar yoki jihozlar uchun ortiqcha joy qoldiradi.

Makkativ va ko'p qirrali

STAN, bo'yi va dizayni ma'lum bir talablarga moslashtirilishi mumkin.

Turli xil ko'tarish turlari va boshqaruv tizimlari (kabinit, masofadan, pendant) bilan mos keladi.

Ishonchli va barqaror ishlash

Bilan jihozlanganyuqori sifatli motorlar, tormoz va vites qutislari.

Kabi xususiyatlarAnti-yo'allash texnologiyasi, cheklovlarvaortiqcha yukni himoya qilishxavfsizlik va ishlashni kuchaytirish.

Bardoshli va ob-havoga chidamli

Ko'pincha qurilganKorroziyaga chidamli materiallarvaob-havoga chidamli dizaynva ularni ochiq foydalanish uchun idealizatsiya qilish.

Bilan jihozlanishi mumkinYomg'ir qoplamasi, Chaqmoqni himoya qilishvashamolni himoya qilish mexanizmlari.

Tibbiyotning past narxi

Minimal kiyim bilan uzoq muddatli foydalanish uchun muhandis.

Tekshirish va texnik xizmat ko'rsatish uchun komponentlarga oson kirish.

Kengaytirilgan xavfsizlik

Bir nechta xavfsizlik xususiyatlari xodimlar va uskunalarni himoya qiladi.

Ixtiyoriy avtomatlashtirish tizimlari inson xatosini kamaytirishi mumkin.

Go'liyot giranry kranlari turli xil sanoat tarmoqlarida turli sohalarda qo'llaniladi, ularning ko'p qirrali va og'ir ko'tarilish imkoniyatlari tufayli qo'llaniladi. Ularning dizayni ularni katta va og'ir materiallarni qo'llash kerak bo'lgan tashqi qo'llanmalar uchun mos keladi. Bu erda Go'liyot Ganery Cransning ba'zi asosiy dasturlari

Kema-kemasozlik va kemalar; Go'liyot Ganery Cranes kemalar va katta jihozlarda, shuningdek, kema hullllari, yirik uskunalar, yirik uskunalar va tayyor qismlar kabi og'ir tarkibiy qismlarni ko'tarish uchun tez-tez qo'llaniladi.

Port va konteynerlarni qayta ishlash; Arizalar: port jihozlarida Go'liyot Ganery Cranes konteyner va katta yuklarni ishlov berish uchun ishlatiladi. Ushbu kranlar kemalarni yuklash va yuklarni tushirish, yuk tashish va konteynerlarni yopish uchun tushirish uchun zarurdir.

Qurilish maydonchalari; Qo'llanma maydonlarda, xususan, ko'priklar, to'g'onlar yoki yuqori qavatli binolar kabi infratuzilma loyihalari, masalan, po'lat nurlar, beton plitalar va preparatlar kabi og'ir qurilish materiallarini ko'tarish va ko'chirish.

Og'ir sanoat va ishlab chiqarish; Arizalar: po'lat, avtomobilsoz va aerokose kranlari kabi sanoat tarmoqlarida og'ir texnika, po'lat pallalar va ishlab chiqarish yoki yig'ish paytida katta matolar va katta to'qilgan qismlarni ko'chirish uchun ishlatiladi.

Kon va karering; Ariza: Go'liyot Ganery Cranes tog'li, maydalagichlar va konveyer tizimlari kabi katta kon uskunalarini qazib olish va qoya va orol kabi qazib olinadigan materiallarni ko'chirish uchun ishlatilishi mumkin.

Temir tegirmonlari; Qo'llanmalar: Go'liyot Ganery Craces-dagi po'lat ishlab chiqarish jarayoni doirasidagi katta, issiq va killi materiallarni ishlashga yordam beradi.

Kranishlab chiqarish tartib

1. Dizayn bosqichi: mijozlarning o'ziga xos ehtiyojlarini, shu jumladan yuk ko'tarish qobiliyati, qisqich, qorin, balandlik va atrof-muhitni tushunish. Dastlabki dizaynni, shu jumladan tarkibiy dizayn, energiya tizimi va boshqaruv tizimini loyihalashtirish bo'yicha dastlabki dizaynni amalga oshiring. Dizayn tegishli standartlar va texnik xususiyatlarga javob berishini ta'minlash uchun tarkibiy kuch, barqarorlik va dinamik tahlilni amalga oshirish.

2. Moddiy tayyorgarlik: Yuqori kuch talablariga muvofiq mos materiallar, masalan, yuqori quvvatli po'lat, alyuminiy qotishmalari va mustahkamlikni ta'minlash. Kerakli xom ashyoni va tarkibiy qismlarni dizayn rasmlari, jumladan, motorlar, qizilo'ngach, ilgaklar, boshqaruv tizimlari va boshqalarni sotib oling.

3 Kranning asosiy tarkibiy qismini shakllantirish uchun kesilgan qismlarni payvandlash orqali ulang. Har bir komponentning mosligi aniqligini ta'minlash uchun payvandlangan komponentlarni, shu jumladan burg'ulash, burg'ulash va tegirmonni tugating, har bir komponentning mosligini ta'minlash uchun.

4. Assambleya: Tarmoq tarkibiy qismlarini tekshirish va mos keladigan tarkibni tekshirish uchun qayta ishlangan tarkibiy qism. Barcha harakatlanish qismlari muammosiz ishlashini ta'minlash uchun ko'taruvchi mexanizm, trolley oqimi va trolley oqimining ishlash mexanizmini o'rnating.

5. Elektrning elektr tizimini o'rnatish: Elektr tizimiga to'g'ri ulanganligini ta'minlash uchun motorlar, invertorlar, boshqaruv panellari va boshqa elektr qismlarini o'rnating. Xavfsizlik va go'zallikni ta'minlash uchun kabel chiziqlarini oqilona joylashtiring va aralashish va kiyishni kamaytiring.

6 Xavfsiz yuk sinovlarini amalga oshiring, kran maksimal yuklangan va xavfsizlik standartlariga javob berishini ta'minlash uchun.

7. Tekshirish va sifatni boshqarish: barcha tarkibiy qismlarga dizayn va namunaviy talablarga javob berishini ta'minlash uchun ishlab chiqarishning har bir havolasi bo'yicha sifatli tekshiruvlarni amalga oshirish. Uskunalar milliy va tarmoq standartlariga javob berishini ta'minlash uchun tegishli qoidalarga muvofiq malaka sertifikatini amalga oshirish.

8. Etkazib berish va o'rnatish: Ishlab chiqarilgan kranni mijozlar saytiga transport. Uni mijozlar saytida, shu jumladan elektr ta'minotini ishga tushirish, ishga tushirish va ulash-ni o'rnatish. Uskunalar uskunadan xavfsiz va samarali foydalanilishini ta'minlash uchun mijozlarga operatsion mashg'ulotlarni taqdim eting va uni rasmiy ravishda foydalanish uchun topshiring.

Seminar ko'rinishi:

Kompaniya aqlli asbob-uskunalarni boshqarish platformasini o'rnatdi va ishlov berish va payvandlash robotlarini 310 to'plam (sett) o'rnatdi. Reja tugagandan so'ng, 500 dan ortiq to'plam (to'plamlar) bo'ladi va uskunaning tarmoq stavkasi 95 foizga etadi. 32 payvandlash liniyalari foydalanishga topshirildi, 50 tasi o'rnatilishi rejalashtirilgan va mahsulotning avtomatlashtirish darajasi 85 foizga etdi.
