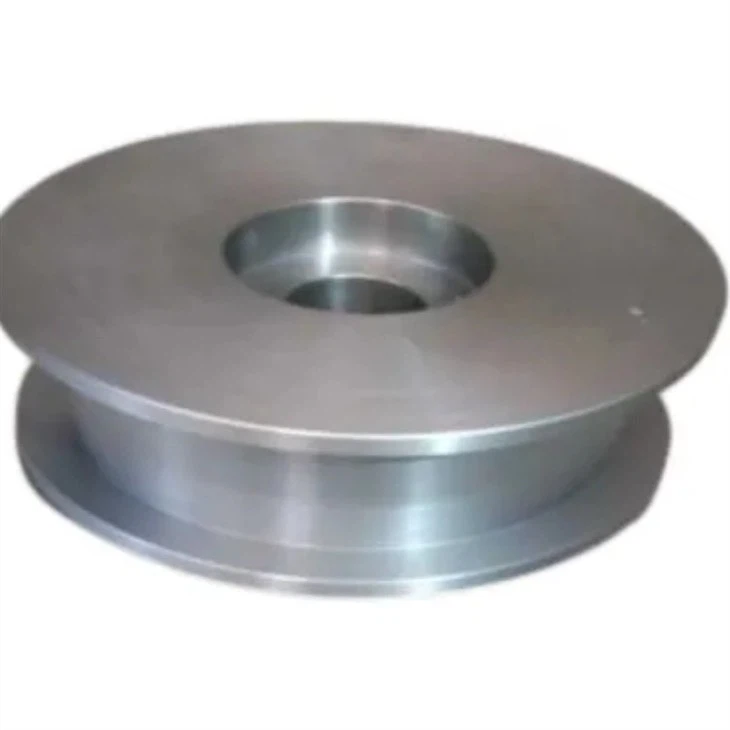

Ko'prik klan g'ildiraklari

Ko'prik klan g'ildiraklari - bu uchish-qo'nish yo'lagi relslari bo'ylab kran silliq harakatini engillashtiradigan muhim tarkibiy qismlar. Ular qonning butun yukini va ko'tarilgan materiallarni ko'taradilar, barqaror va samarali operatsiyani ta'minlaydi.

1. Ko'prik klan g'ildiraklarining faoliyati
Qo'llab-quvvatlash va harakat: g'ildiraklar kranning vaznini (yuk ko'tarish va yukni) qo'llab-quvvatlaydilar va uchish-qo'nish yo'lagi nurlari bo'ylab gorizontal sayohatni yoqishadi.

Yuklarni tarqatish: ular temir yo'l yoki g'ildirak yuzasida haddan tashqari stressni oldini olish uchun kranning yukini teng ravishda tarqatadilar.

Yordamchi: g'ildiraklar buzilishning oldini olish va aniq holatini aniqlashni ta'minlash uchun rels bilan moslashtiring.

2. Ko'prik klan g'ildiraklarining turlari
A. Material asosida
Soxta po'lat g'ildiraklar:

Og'ir talablar uchun yuqori kuch va chidamlilik.

Kiyish va deformatsiyaga chidamli.

Chek temir g'ildiraklari:

Suvli, ammo kamroq bardoshli po'latdan; engil yuklar uchun ishlatiladi.

Og'ir ta'sir ostida yorilishga moyil.

Neylon \/ poliuretan g'ildiraklari:

Ixtisoslashgan muhitda ishlatilgan (masalan, shovqinli yoki korroziv shartlar).

Yuk ko'tarish quvvati, lekin tinchroq ishlash.

B. Flanjesi dizayni asosida

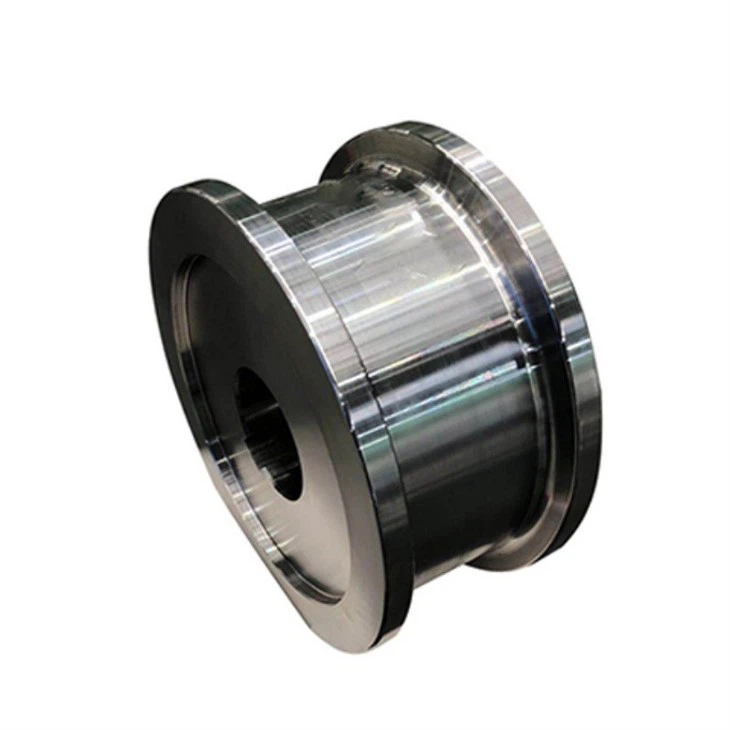

Ikki marotaba g'ildiraklar:

Ikkala tomonning lateral harakatining oldini olish uchun har ikki tomondan (ko'prikning asosiy quroli uchun).

Bir martalik g'ildiraklar:

Qo'shimcha temir yo'l qatnovchilari bilan tizimlarda qo'llaniladigan qo'llanma uchun bitta lahrant.

Fleasiz g'ildiraklar:

Tashqi qo'llanma roliklar yoki relslarni moslashtirish tizimida ishlatiladi.

C. Yuk ko'tarish quvvatiga asoslangan
Standart to'lov g'ildiraklari: yorug'lik uchun o'rtacha yuklar uchun.

Og'ir majburiyatlar: yuqori darajadagi kranlar (masalan, po'lat tegirmonlari, portlar) uchun mo'ljallangan.

3. Asosiy dizayn masalalari
G'ildirakning diametri: kattaroq diametrli diameterlar kiyishni kamaytiradi va yuk taqsimlashni yaxshilaydilar.

Qattiqlik: g'ildiraklar ko'pincha issiqlik bilan davolanadi (masalan, HRC {{55-60)

Yarashma qayd yozuvi: tekis yoki bir oz konveks moslik shaklida moslash va aloqa stressini minimallashtirish.

Bore turi: Kuchli quduq, egilgan yoki o'qni o'rnatish uchun tekis.

4. Umumiy muvaffaqiyatsizlik rejimlari
Kiyish: ishqalanish yoki abraziv qoldiqlar tufayli.

Tozalash: takroriy yukning takroriy tsikllaridan yuzasi.

Yorilish: ortiqcha yuk yoki moddiy nuqsonlar natijasida yuzaga keladi.

Flaningning shikastlanishi: noto'g'ri yoki temir yo'l muammolari flanallarni pasaytirishi mumkin.

Material:

Ko'prik klan g'ildiraklari odatda og'ir yuklarni qayta ishlash va tez-tez foydalanish uchun odatda yuqori quvvatli, kiyinishga chidamli materiallardan tayyorlanadi. Umumiy materiallarga quyidagilar kiradi:

1. Qalbaki po'lat
65mn (65 markanli po'lat) - o'rta biznesning o'rtadagi kranlari uchun ishlatiladigan yuqori qattiqlik va eskirgan qarshilik.

42-sinf (qotishma po'lat) - og'ir majburiyatlar uchun mos keladigan yuqori kuch va ta'sir qaramini taklif etadi.

Qattiqlangan va sog'lomlangan po'lat (Hb {{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{}

2. quyuq po'lat
Zg 340-640 (quyma uglerod po'lat) - bu erda xitob qilgan katta g'ildiraklar uchun ishlatiladi.

Zg50simn (Kastrolos Streel) - Standart uglerodli quyma po'latdan ko'ra yaxshiroq qarshilik.

3. Egiluvchan temir (QT {{{{{1} 600-3)
Ko'pincha engilroq kranlar uchun engilroq ishlatiladigan yaxshi zarba berish va ko'maklashish.

4. Neylon yoki poliuretan (maxsus holatlar uchun)
Shovqinni kamaytirish yoki korroziya qarshiligi kerak bo'lgan muhitda ishlatiladi (masalan, oziq-ovqat mahsulotlarini qayta ishlash, kimyoviy o'simliklar).

• Diametri:Ph250, ph400, ph500, ph600, ph700, ph800, ph 1200 yoki talabingiz sifatida
• Texnologiyaniqob:Quyish yoki urish
• Qoniqish chuqurligi:25 mm dan ortiq
• Issiqlikni tozalash:Qalin va jahldor
• Ish muhitining harorati:-25 ilmiy darajasi -+40 ilmiy darajasi, nisbiy namlik 85% dan kam yoki unga teng
• Ma'lumotlarning narxlari oralig'i:$ 80-1000 \/ asar
• Yuklash hajmi:1 ~ 1200 tonna

Eskiz

Ko'prik klan g'ildiraklari - bu silliq harakat, barqarorlik va yuk ko'tarish qobiliyatini ta'minlaydigan muhim tarkibiy qismdir. Bu erda yuqori sifatli ko'prik kranlari g'ildiraklarining asosiy afzalliklari:

1. Yuqori yuk ko'tarish qobiliyati
Deformatsiyasiz og'ir yuklarni boshqarish uchun mo'ljallangan.

Qattiq materiallardan (soxtalashtirilgan po'lat, quyma temir, temir yoki poliuretan) kran vazn va yuk ko'tarish uchun qilingan.

2. Silliq va aniq harakat
Hattoki siljish, qisqartirish yoki tebranishlar uchun aniq ishlov berish.

Yuklarning aniq joylashuvini, ishlab chiqarish va omborxonada hal qiluvchi ahamiyatga ega.

3. Kalitsiya va kiyish
Qattiqlangan yo'l sirlari doimiy temir yo'l bilan aloqa qilishdan minimallashtiradi.

Moylangan yoki muhrlangan rulmanlar aylanma chidamliligini kamaytiradi, umraydi.

4. Ta'minotning past talablari
Tomak qurilishi tez-tez almashtirilishini kamaytiradi.

Muhr qilingan rishtalar, texnik xizmat ko'rsatishni kamaytiradigan chang va axlatxonaga kirishni oldini oladi.

5. Shovqinni kamaytirish
Poliuretan yoki neylon g'ildiraklari, yopiq muassasalar uchun ideal bo'lgan metall g'ildiraklarga qaraganda jimgina ishlaydi.

6. Koroziya va issiqlik chidamliligi
Zanglamaydigan po'latdan yasalgan yoki qoplangan g'ildiraklar zangga qarshi turadi

Ko'prik klan g'ildiraklari - bu uchish-qo'nish yo'lagi relslari bo'ylab kran silliq harakatini engillashtiradigan muhim tarkibiy qismlar. Ular barqarorlik, aniqlik va chidamlilikni ta'minlashda og'ir yuklarni olib tashlash uchun mo'ljallangan. Ularning arizalari, turlari va asosiy mulohazalarining sharhi:

Ko'prik klanel g'ildiraklarining arizalari
Ortiqcha kranlar (eot kranlari)

Og'ir materiallarni ko'tarish va tashish uchun ishlab chiqarish zavodlari, omborxonalar va mahorat darslarida ishlatiladi.

Odatda po'lat tegirmonlarda, avtomobilsozlik va qurilish maydonlarida uchraydi.

Qisqichbaqalar kranlari

Kemasozlik, konteynerlarni qayta ishlash va ochiq saqlash joylarida, kran er osti reysi reyslariga o'tadigan joylarda ish bilan ta'minlangan.

Jib kranlari

Aylanish harakati talab qilinadigan kichik ish joylarida (masalan, yig'ish liniyalari) ishlatiladi.

Monoril tizimlari

Yuklar belgilangan yo'l bo'ylab harakatlanadigan materiallarda ishlatiladi (masalan, ishlab chiqarish liniyalari).

Ko'prik kranlari uchun ishlab chiqarish tartibi chidamlilik, yuk ko'tarish qobiliyati va uzluksiz ishlashini ta'minlash uchun bir nechta muhim qadamlarni o'z ichiga oladi. Quyida ishlab chiqarish jarayonining batafsil bayonnomasi:

1. Materiallarni tanlash
Asosiy material: Odatda soxta yoki quyuq po'lat (masalan, 42cro, 65mn, 65mn yoki 55 po'lat) yuqori kuch va qarshilik uchun.

Issiqlik bilan ishlash: Qattiqlikka erishish uchun (odatda HRC 45-55) va qattiqlikka erishishni istaydi.

2. Ishlab chiqarish jarayoni
A. Shlaklash yoki quyish
Shishish (og'ir yuklarni afzal ko'radi):

Billet po'lat qizib ketadi va yuqori don tuzilishi uchun g'ildirakli blankaga tashlanadi.

Quyishdan ko'ra yaxshiroq mexanik xususiyatlar.

Kasting (pastki yuklarning narxi):

Erianglangan po'lat qoliplarga quyiladi (qum quyish yoki aniq quyish).

Oldindan quyma ishlov berishni talab qiladi.

B. qo'pol ishlov berish
Soxta \/ chiziqni taxminiy o'lchamlarga burish.

Jarayonlar:

Tashqi diametr (OD), ichki diametr (id) va dudilni siljitish uchun mo'ljallangan.

O'qni burg'ilash uchun burg'ulash \/ zerikish.

C. Issiqlikni davolash
Qattiqlash va chayqalish: Qattiqlik va qarshilikni kuchaytiradi.

Induction Qattiqlash: AtheStenni kengaytirish uchun sirt yuzasi uchun ixtiyoriy.

D. aniq ishlov berish
CNC Late \/ Tilling: Qattiq toqaklarga erishadi (bu {0}} i8).

Silliqlash: silliq oyoq yuzasiga (1,6 mkmdan kam yoki teng) ta'minlaydi.

Kaliteya \/ Groov ishlov berish: g'ildirak flotlari uchun (agar kerak bo'lsa).

E. flaning va yugurish
Flanglar buzilishning oldini olish uchun ishlov bermoqda.

Qattiq profil tekis, konus yoki tekislash uchun toj bo'lishi mumkin.

3. Sifatni boshqarish
O'lcham tekshiruv: kaliper, mikrometr, smm (koordinata o'lchash mashinasi).

Qattiqlik testi: rockwell yoki brinell sinovchilari.

NDT (halokatli sinov):

Ichki nuqsonlar uchun ultrasonik sinov (UT).

Magnit zarrachalarni tekshirish (MPI) sirt yoriqlari uchun.

Dinamik balans sinovi: Yuqori tezlikda silliq aylanishni ta'minlaydi.

4. Yuzaki davolash
O'tirgan portlash: charchoqqa chidamliligini tozalaydi va yaxshilaydi.

Bo'yoq \/ galvanizing: korroziyaga qarshi qoplama (masalan, qattiq atrof-muhitni qoplash).

5. Majlis va testlash
Matbuotni o'qlarga moslash: g'ildiraklar rulmanlar bilan o'rnatiladi

Test sinovi: Maksimal yuk ostida simulyatsiya qilingan kran foydalanish (masalan, 1,25x baholangan quvvat).

O'rnatish sinovi: shovqin, tebranish va tekislash uchun cheklarni tekshiradi.

6. Qadoqlash va jo'natish
Himoya uchun yog'och qutilar yoki po'latdan yasalgan tagliklar.

Texnik xususiyatlar bilan belgilangan (material, yuk reytingi, qattiqlik).

Kompaniya aqlli asbob-uskunalarni boshqarish platformasini o'rnatdi va ishlov berish va payvandlash robotlarini 310 to'plam (sett) o'rnatdi. Reja tugagandan so'ng, 500 dan ortiq to'plam (to'plamlar) bo'ladi va uskunaning tarmoq stavkasi 95 foizga etadi. 32 payvandlash liniyalari foydalanishga topshirildi, 50 tasi o'rnatilishi rejalashtirilgan va butun mahsulotning avtomatlashtirish darajasi yetilib ketdi.
