25M Span Kran

Strukturaviy dizayn masalalari
Girder turi:
Box Girder (og'ir yuklar uchun umumiy).
I-Beam Girder (engilroq yuklar, narxni tejash).
Qo'llab-quvvatlash tuzilishi:
Aniqlik uchun temir yo'l o'rnatildi.
Kauchuksiz charchagan (RTG)
Cheklangan elementlar tahlili (FA):
20 metrgacha stressni taqsimlashni optimallashtirish uchun ishlatiladi



20 m Skanli kran uchun asosiy xususiyatlar

Parametr	Yakka-yakka	Ikki guter
Maks. Yuklamoq	20 tonnadan kam yoki unga teng	{{0} tonnagacha
Ko'tarish balandligi	3–16m	16–28m
Ko'tarish tezligi	0. 7-8 m \/ min	Sozlanishi (VFD)
Nazorat usuli	Pendant \/ masofadan	Kabin \/ masofadan boshqarish
Navbatchilik sinfi	A3–A5	A6-A8 (og'ir)



• Imkon: 5-800 \/ 50ton
• Span uzunligi: 4-35 m
• Ko'tarish balandligi: 3-50 m
• Ishning burch: A4, A5, A6, A7
• REGEGE VOLTAGE: 220V ~ 690V, {2}} Hz, 3FT AC
• Ish muhitining harorati: -25 -+50 darajasi, nisbiy namlik 85% dan kam yoki unga teng
• Kranni boshqarish rejimi: polni boshqarish \/ masofadan boshqarish pulti \/ kabinalar xonasi



20 mlnaykaning tarkibiy qismlari
Yaratilgan 20 milliongacha qaynatilgan kranda xavfsiz va samarali ko'tarilish operatsiyalarini ta'minlaydigan bir nechta muhim qismlardan iborat. Quyida o'z funktsiyalari va sanoat talablari bilan bir qatorda uning asosiy qismlarining batafsil taqsimoti.

1. Ko'prik \/ girder (asosiy yuk ko'taruvchi tuzilishi)
Funktsiya: 20m ish joyini qamrab olgan trolley va ko'tarishni qo'llab-quvvatlaydi.
Turli turlar:
Bitta girter: engilroq yuklar (~ 20 tonnagacha), iqtisodiy jihatdan samarali.
Ikki goker: og'ir (500+ tonnagacha), yuqori barqarorlik.
Material: Yuqori kuchli po'lat yoki alyuminiy (qattiq muhitda korroziyalarga chidamliligi uchun).





2. Trolley va ko'tarish montaji
Trolley: Horizontal ravishda yuk ko'tarib, gorter bo'ylab harakat qiladi.
Qo'lda yoki dvigatelga aylanishi mumkin.
Ko'tarish: ko'tarish mexanizmi (elektr zanjiri yoki simli arqoni).
WINCH: Og'ir qo'llanmalar uchun ishlatilgan (masalan, 250-500 tonna).
Integratsiyalashgan boshqaruvlar: aniq ishlov berish uchun sozlanadigan tezliklar.



3. Oxirgi yuk mashinalari va uchish-qo'nish tizimi
Oxirgi yuk mashinalari: girderning har bir uchida g'ildirakli anjumanlar.
Top-yugurish: uchish-qo'nish yo'lagidagi relslarda harakat qiladi.
Kamtarin: Shift konstruktsiyalaridan to'xtatilgan (kam sarlavha uchun).
Uchish-qo'nish yo'lagi relsi: kran harakatini boshqaring (standart yoki ixtisoslashgan yo'llar uchun).



4. Drayv mexanizmi
Sayohat motorlari: uchish-qo'nish yo'lagida kuch bo'ylama harakati.
Vites qutislari va tormozlar: silliq tezlashishni \/ sekinlashishni ta'minlang.
O'zgaruvchan chastota drayverlari (VFDS): aniq tezlikni boshqarishni yoqing.





5. Boshqarish tizimi
Pendant nazorati: Operatorning xavfsizligi uchun simli bo'sh pul.
Radio masofaviy \/ simsiz: yirik ob'ektlarda moslashuvchan operatsiya.
Avtomatlashtirish variantlari: aqlli omborxonalar uchun dasturlashtirilgan mantiqiy kontrollerchilar (PLCS).

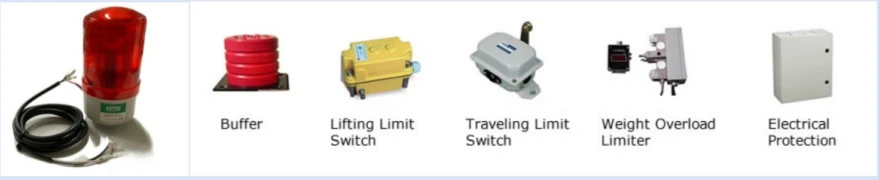

6. Xavfsizlik tarkibiy qismlari
Cheklovlar: trolley yoki ko'prikning haddan tashqari sayohatini oldini oling.
Yozuvni himoya qilish: agar quvvati oshgan bo'lsa, datchiklar ishlamaydi.
To'psiz tizimlar: ko'p kran sozlamalari uchun zarurdir.



7. Elektr va elektr ta'minoti
Fest tizimi \/ Kabel Reys: Quvvat va signal simlarini boshqarish.
Busbars: yuqori martabali tsikllarda uzluksiz kuchni etkazib berish.

8. Ixtiyoriy qo'shimchalar
Magnitlar \/ vakuumli ko'targichlar: po'lat varaqlar yoki mo'rt yuklar uchun.
Tarkibi nurlari: portlarda konteynerlarni ishlov berish.
Tarozi tizimlari: real vaqtni yuklash monitoringi.



Eskiz









Asosiy afzalliklar:

Katta qamrov zonasi

20 million Span keng qamrovni ta'minlaydi, keng qamrovli ish joylari uchun ideal olib boradi va kemalar va kemalar

Katta ob'ektlarda bir nechta kranlar uchun zaruratlarni yo'q qiladi

Og'ir ko'tarish qobiliyati

Ikki gokter versiyalari 500+ tonnagacha ishlay oladi

1-20 tonna yuklari uchun mos bo'lgan yagona girder modellari

Mustahkam qurilish og'ir ko'tarish paytida barqarorlikni ta'minlaydi

Kosmik optimallashtirish

Yetkazib berish orqali qavat maydonini tozalaydi

Versiyada past darajadagi ob'ektlarda vertikal bo'sh joyni maksimal darajada oshiradi

Aniq foydalanish

O'zgaruvchan chastota drayverlari silliq tezlashishni yoki sekinlashuvni ta'minlaydi

Noqonuniy joylashishni yaxshi boshqarish variantlari

Mazkur konfiguratsiyalar

Eng yaxshi yugurish yoki dizayndagi dizaynlar mavjud

Portlashning aniqlangan, yuqori harorati yoki korroziya tikuvchi modellari

Narxlarning samaradorligi

Bir nechta kichik kranlar bilan taqqoslaganda uzoq muddatli xarajatlar

Materiallarni ishlov berish uchun mehnat talablari kamayadi





Asosiy dasturlar:

1. Og'ir ishlab chiqarish

Avtomobil zavodlari: transport vositasi shassi va katta qismlar

Po'lat tegirmonlari: yondashuv chavandozlar, plitalar va tarkibiy nurlar

Mashinasozlik mahsulotlari: Og'ir jihozlarning ehtiyot qismlari

2. Logistika va omborxona

Katta tarqatish markazlari: Palet va konteynerlarni qayta ishlash

Port imkoniyatlari: konteynerni yopish va harakat qilish (RTG Variantlardan foydalanib)

3. Qurilish va infratuzilma

Perstast beton o'simliklari: katta beton elementlarni harakatlantirish

Ko'prik qurilishi: Sozlash tarkibiy qismlari

4. Energetika sektori

Elektr stantsiyalari: turbin va generatorli texnik xizmat ko'rsatish

Qayta tiklanadigan energiya: shamol turbinasi komponentlari

5. Kemanicilding va ta'mirlash

Quruq doklar: kemalar bo'limlari va og'ir dengiz komponentlari

Assambleya zonalari: Katta korpus segmentlari

6. Aerosokoser sanoati

Samolyot montaji: Fsuelaj sektsiyalari va qanotlarini ko'chirish

Dvigatellikka xizmat ko'rsatish: og'ir propulmulyatsiya tizimlarini ko'rib chiqish



Ixtisoslashtirilgan arizalar:

Shaxs:Eritilgan metal uchun maxsus yuqori haroratli modellar

Kon qazish:Tuga qayta ishlash uskunalari uchun og'ir versiyalar

Yadro asboblari:Kontentatsiya joylari uchun radiatsiyaviy chidamli dizaynlar





1. Dizayn va muhandislik
Talablarni tahlil qilish: yuk ko'tarish quvvati, Span, ko'tarish balandligi va foydalanish muhitini aniqlang.

CAD Modellashtirish: 3D dizayn va tarkibiy hisoblarni yarating (stressni tahlil qilish, deflektsion va boshqalar).

Materiallarni tanlash: Tegishli quyruq materiallarini tanlang (odatda po'lat yoki egiluvchan temirni tanlang (odatdagidek po'lat yoki egiluvchan temirni) tanlang.

Normativ muvofiqlik: Dizaynlarni standartlarga (ISO, Din, Fem yoki Asme) bilan tanishishni ta'minlang.

2. Naqshlash va mog'or tayyorlash
Dastlabki yaratish: yog'och yoki metall naqshlar kasting shakllari uchun qilingan.

Qum mog'orlanishi:

Mold bo'shliqlari uchun qatron bog'langan qum yoki yashil qumdan foydalaning.

Yadrolar (ichi bo'sh qismlar uchun) alohida tayyorlanadi.

3. Casting jarayoni
Erish va quyish:

Metall (masalan, uglerod po'latdan yasalgan po'lat) o'choqda eritiladi.

Emigen metall nazoratsiz sharoitlarda qoliplarga quyiladi.

Sovutish va qotish: kamchiliklardan qochish uchun asta sekin sovishini kuting.

Shakeout va tozalash: Qum qoliplarini olib tashlang va toza kastinglarni olib tashlang (portlatish, maydalash, silliqlash).

4. Ishlov berish va tugatish
Qattiq ishlov berish: ortiqcha materialni (darvozalar, ko'taruvchilarni) olib tashlang.

Tekshiruvning aniq ishlov berish: CNC kritik o'lchovlari uchun ishlov berish (ko'taruvchi o'rindiqlar, bolt teshiklari).

Sirtni tozalash: rasm, gavanizing yoki korroziya paltolari.

5. Ko'prik girder va oxiridagi tashish
Payvandlash \/ yig'ish:

To'plangan katakchalar yoki i-nurs (agar gibrid dizayn).

Payvand \/ murvatli vagonlar (harakatlanish uchun g'ildiraklar bilan).

Qoldiq stresslarni kamaytirish uchun issiqlikni elektr energiyasini davolash (kerak bo'lganda).

6. Kran tarkibiy qismlarini yig'ish
Ko'tarish va trolleyni o'rnatish: Elektr cho'qqi yoki simli arqon tizimini o'rnatish.

Reklama va uchish-qo'nish yo'lagi sozlamalari: Qo'llab-quvvatlaydigan trawni relslarini o'rnatish.

Elektr tizimining integratsiyasi: motorlar, boshqarish, cheklovlar va xavfsizlik moslamalari.

7. Sinov va sifatni boshqarish
O'lchamli tekshirish: dizayn spektakllariga toqatlarni tekshirish.

Yo'q qilmaydigan sinov (NDT):

Ultrasonik, magnit zarracha yoki yoriqlar uchun penetant sinovdan o'tish.

Yuk sinovi:

Statik yuk sinovi: Ratifikaning 125%.

Dinamik yuk sinovi: harakatlanish qobiliyati bilan 110%.

Funktsional test: tormoz, ko'tarish va sayohat operatsiyalarini tekshirish.

8. Rassom va korroziya himoyasi
Arster va korroziyaga chidamli bo'yoqni qo'llang.

Standartlarga muvofiq belgilar (sig'im, seriya raqami, ogohlantirishlar).

9. Qadoqlash va etkazib berish
Jo'natish uchun (agar kerak bo'lsa) qismlarga ajrating.

Tranzit paytida muhim tarkibiy qismlarni himoya qiling.

10. O'rnatish va ishga tushirish (saytda)
Mijozning uchish-qo'nish yo'lagiga qayta yig'ing.

Yakuniy hizalanish va kalibrlash.

Operator o'qitish va topshirish.





Kompaniya aqlli asbob-uskunalarni boshqarish platformasini o'rnatdi va ishlov berish va payvandlash robotlarini 310 to'plam (sett) o'rnatdi. Reja tugagandan so'ng, 500 dan ortiq to'plam (to'plamlar) bo'ladi va uskunaning tarmoq stavkasi 95 foizga etadi. 32 payvandlash liniyalari foydalanishga topshirildi, 50 tasi o'rnatilishi rejalashtirilgan va mahsulotning avtomatlashtirish darajasi 85 foizga etdi.
