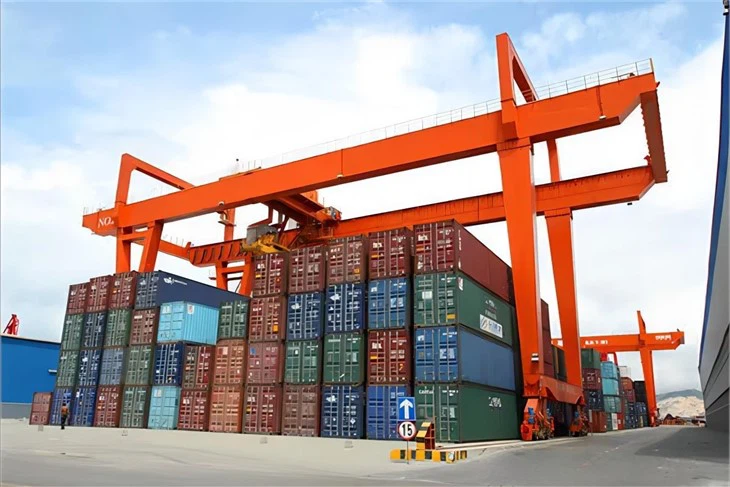

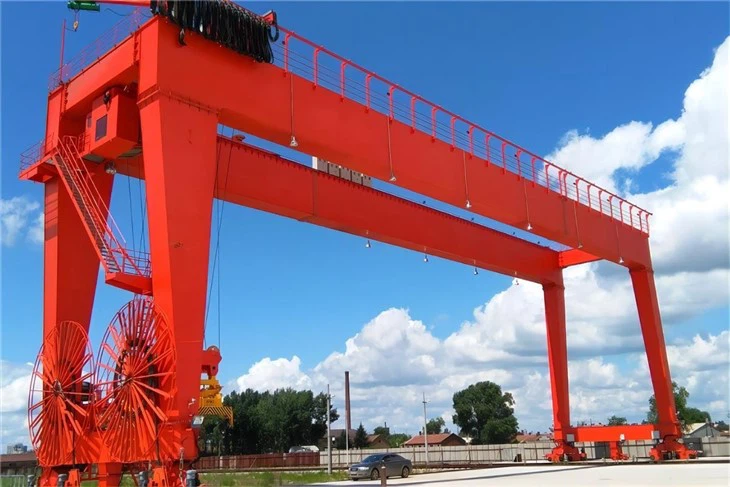

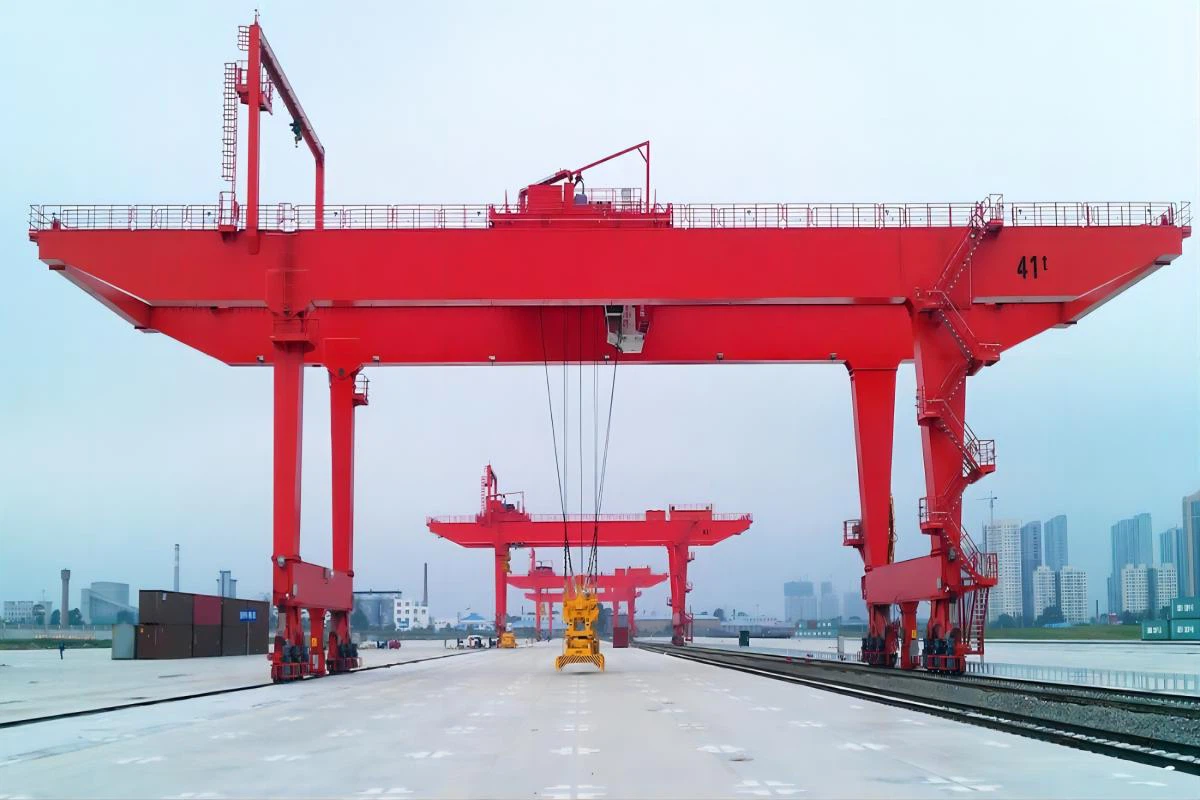

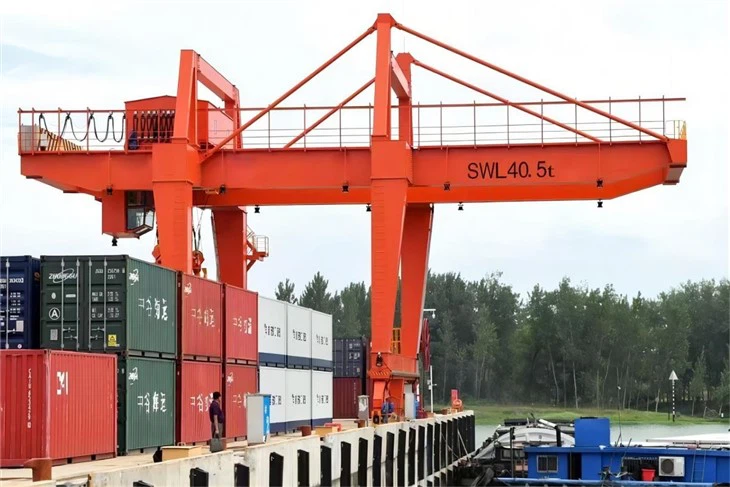

Temir yo'lga o'rnatilgan konteynerli portal krani

Temir yo'lga o'rnatilgan konteynerli kran logistika va dengiz sanoatida muhim uskunadir. Portlar, konteyner maydonlari va intermodal ob'ektlardagi konteynerlarni samarali boshqarish uchun mo'ljallangan ushbu og'ir yuk ko'taruvchi kran tizimi konteynerlarni kemalar, yuk mashinalari va poezdlardan yuklash va tushirishda muhim rol o'ynaydi. U konteynerlarni tashish operatsiyalari uchun ishonchli va yuqori samarali yechim taklif qiladi.

• Reyga o'rnatilgan dizayn: Kran relslar to'plamiga o'rnatilgan bo'lib, u konteyner hovlisining uzunligini bosib o'tishga imkon beradi. Bu xususiyat mavjud bo'sh joydan maksimal darajada foydalanish va konteynerlarni aniq joylashtirish imkonini beradi.
• Og'ir yuk ko'tarish quvvati: Temir yo'lga o'rnatilgan konteynerli portal kranlar odatda 20 dan 65 tonnagacha bo'lgan keng turdagi konteyner o'lchamlari va og'irliklarini boshqarish uchun mo'ljallangan. Ushbu ko'p qirralilik yuklarni samarali tashishni ta'minlaydi.
• Egizak ko'tarish qobiliyati: Ko'pgina zamonaviy portalli kranlar ikkita konteynerni bir vaqtning o'zida tashish imkonini beruvchi, mahsuldorlikni oshiradi va operatsion xarajatlarni kamaytiradigan ikki ko'taruvchi yoyuvchi panjaralar bilan jihozlangan.
• Yuqori masofa: Ushbu kranlar yig'ilgan konteynerlarning yuqori qatlamlariga etib borishi mumkin, bu konteyner maydonchalarida saqlash joyidan samarali foydalanish uchun juda muhimdir.
• Murakkab boshqaruv tizimlari: Kranning ishlashi aniqlik, xavfsizlik va foydalanish qulayligini ta'minlaydigan murakkab boshqaruv tizimi orqali boshqariladi. Operatorlar qulay interfeys orqali harakatlarni, konteyner joylashuvini va xavfsizlik xususiyatlarini boshqarishi mumkin.
• Hosildorlik va samaradorlik: Temir yo'lga o'rnatilgan konteynerli kranlar o'zlarining yuqori ko'tarish tezligi va tez konteyner tashish qobiliyatlari bilan mashhur bo'lib, ular kemani qayta ishlash vaqtini qisqartiradi va konteyner terminallarining umumiy mahsuldorligini oshiradi.
• Xavfsizlik xususiyatlari: Tebranishga qarshi texnologiya, to'qnashuvning oldini olish tizimlari va xodimlarni va yuklarni himoya qilish uchun favqulodda to'xtash funksiyalari kabi xususiyatlar bilan xavfsizlik birinchi o'rinda turadi.

Temir yo'lga o'rnatilgan konteynerli portal krani og'ir texnikaning murakkab qismi bo'lib, portlar, konteyner maydonlari va intermodal ob'ektlardagi konteynerlarni samarali boshqarish uchun birgalikda ishlaydigan ko'plab qismlar va komponentlardan iborat. Oddiy temir yo'lga o'rnatilgan konteynerli kranning asosiy qismlari va tarkibiy qismlari:

● Asosiy tuzilma:

■Gantry Frame: relslar kengligini o'z ichiga olgan, butun kranning og'irligi va harakatini qo'llab-quvvatlaydigan katta po'lat konstruktsiya.

■Oyoqlar/Ustaklar: Strukturaviy barqarorlikni ta'minlovchi portal ramkaga biriktirilgan vertikal ustunlar.

●Trolley yig‘ish:

■Ko'taruvchi trolley: portal ramkasi bo'ylab harakatlanadigan va ko'tarish mexanizmini qo'llab-quvvatlaydigan qism.

■Ko'targich: Idishlarni ko'tarish va tushirish uchun ishlatiladigan qurilma. Odatda tel arqon, baraban va motorni o'z ichiga oladi.

% e2% 97% 8fSpreaders% 3a

■Twistlocks: yoyish moslamasidagi mexanizmlar, konteynerlarning burchaklariga yopishib, ishlov berish vaqtida ularni mahkamlaydi.

■Spreader bar: Idishlarni ushlab turadigan va ko'taradigan qism. Ba'zi kranlarda bir vaqtning o'zida ikkita konteynerni boshqarish uchun ikki ko'taruvchi yoyuvchi panjaralar mavjud.

●Temir yo‘l tizimi:

■Reylar: Kran harakatlanadigan yo'llar. Ushbu relslar dizaynga qarab erga yoki baland konstruktsiyalarga o'rnatilishi mumkin.

●Kran harakati mexanizmlari:

■Gantry Travel Drives: kranni relslar bo'ylab harakatlantiruvchi elektr yoki dizel bilan ishlaydigan mexanizmlar.

■Ko'taruvchi drayvlar: konteynerlarni ko'tarish va tushirishni boshqaradigan motorlar va tishli mexanizmlar.

■Trolley sayohat disklari: aravachani portal ramkasi bo'ylab harakatlantiruvchi drayvlar.

■Slew Drives: konteynerlarni to'g'ri joylashtirish uchun kranni aylantirish uchun ishlatiladi.

●Boshqaruv kabinasi:

■Operator kabinasi: Operator kranning harakatini va konteynerga ishlov berish ishlarini kuzatadigan va boshqaradigan boshqaruv markazi.

●Xavfsizlik va boshqaruv tizimlari:

■Anti-Sway tizimi: ishlov berish paytida konteynerlarning tebranishini minimallashtirish texnologiyasi.

■To'qnashuvdan qochish tizimi: Boshqa kranlar yoki to'siqlar bilan to'qnashuvning oldini olish uchun sensorlar va dasturiy ta'minot.

■Favqulodda to'xtash boshqaruvlari: Favqulodda vaziyatlarda kran ishlarini to'xtatish mexanizmlari.

■Yuklarni kuzatish tizimlari: Xavfsiz ko'tarish operatsiyalarini ta'minlash uchun sensorlar va ko'rsatkichlar.

●Elektr ta'minoti tizimlari:

■Elektr kabellari: Kran va uning qismlarini quvvat bilan ta'minlaydigan simlar va kabellar.

■Elektr ta'minoti kabeli g'altaklari: kran harakatlanayotganda quvvat kabellarini boshqaradigan tortib olinadigan g'altaklar.

Temir yo'lga o'rnatilgan konteynerli kranlar konteynerlarni tashish sohasida bir qator afzalliklarni taklif qiladi, bu ularni ko'plab logistika va port operatsiyalari uchun afzal ko'radi. Temir yo'lga o'rnatilgan konteynerli kranlardan foydalanishning asosiy afzalliklaridan ba'zilari:

• Konteynerlarni samarali tashish: Temir yo'lga o'rnatilgan konteynerli portal kranlar konteynerlarni tez va samarali tashish uchun mo'ljallangan. Ular konteynerlarni kemalar, yuk mashinalari va poyezdlardan aniqlik bilan siljitishlari mumkin, bu esa yuklash va tushirish vaqtlarini qisqartiradi.
• Yuqori yuk ko'tarish quvvati: Ushbu kranlar odatda 20 dan 65 tonnagacha bo'lgan turli xil konteyner o'lchamlari va og'irliklarini ko'tarishi mumkin, bu ularni ko'p qirrali va har xil konteyner turlari uchun mos qiladi.
• Kosmosdan maksimal darajada foydalanish: Ularning temir yo'lga o'rnatilgan dizayni konteynerlarni aniq joylashtirish va konteyner maydonchalarida saqlash joylaridan samarali foydalanish imkonini beradi, bu esa kattaroq jismoniy maydonga ehtiyoj sezmasdan sig'imni oshirishga yordam beradi.
• Konteynerlarni tez yig'ish: Ushbu kranlar yig'ilgan konteynerlarning yuqori qatlamlariga etib borishi mumkin, bu esa samarali yig'ish va olishni osonlashtiradi va saqlash joyini yanada optimallashtiradi.
• Murakkab boshqaruv tizimlari: Temir yo'lga o'rnatilgan konteynerli portal kranlar aniq va xavfsiz ishlashga imkon beruvchi murakkab boshqaruv tizimlari bilan jihozlangan. Operatorlar qulay interfeys orqali harakatlarni, konteyner joylashuvini va xavfsizlik xususiyatlarini boshqarishi mumkin.
• Hosildorlikni oshirish: Ularning yuqori yuk ko'tarish tezligi va tez konteynerga ishlov berish qobiliyati kemani qayta ishlash vaqtini qisqartirishga, terminalning umumiy mahsuldorligini oshirishga va konteyner logistikasi samaradorligini oshirishga yordam beradi.
• Xavfsizlik xususiyatlari: Kran dizaynida xavfsizlik birinchi o'rinda turadi. Ushbu kranlar chayqalishga qarshi texnologiya, to'qnashuvning oldini olish tizimlari va favqulodda to'xtash funktsiyalari kabi ilg'or xavfsizlik xususiyatlariga ega bo'lib, xodimlar va yuklarni himoya qiladi.
• Mehnat xarajatlarini kamaytirish: Avtomatlashtirish va samaradorlikni oshirish konteynerlarni qayta ishlash operatsiyalarida qo'l mehnatiga bo'lgan ehtiyojni kamaytirishi mumkin, bu esa xarajatlarni tejashga olib keladi.
• Ishonchli va past texnik xizmat ko'rsatish: Bu kranlar og'ir foydalanishga bardosh berish uchun qurilgan va ishonchliligi bilan mashhur. Doimiy parvarishlash ularning uzluksiz ishlashini ta'minlaydi.
• Intermodal moslashuvchanlik: temir yo'lga o'rnatilgan konteynerli portal kranlar intermodal ob'ektlar uchun juda mos keladi, bu esa konteynerlarni kemalar, yuk mashinalari va poezdlar o'rtasida uzluksiz uzatish imkonini beradi.

Temir yo'lga o'rnatilgan konteynerli kranlar logistika va dengiz sanoatida ko'p qirrali va muhim uskuna bo'lib, ular turli xil sharoitlarda qo'llaniladi. Ularning asosiy vazifasi konteynerlarni samarali ishlatishdir, lekin ular bir nechta maxsus ilovalarda ishlatilishi mumkin:

• Konteyner terminallari: temir yo'lga o'rnatilgan konteynerli portal kranlar odatda dengiz portlaridagi konteyner terminallarida konteyner kemalaridan konteynerlarni yuklash va tushirish uchun ishlatiladi. Ular konteynerlarni kema va hovli o'rtasida samarali tarzda o'tkazib, portga va portdan tovarlar oqimini optimallashtiradi.
• Intermodal ob'ektlar: Temir yo'l maydonchalari va avtotransport stantsiyalarini o'z ichiga olishi mumkin bo'lgan intermodal ob'ektlarda ushbu kranlar konteynerlarni turli xil transport turlari o'rtasida tashishda, yuklarning uzluksiz harakatlanishini ta'minlashda hal qiluvchi rol o'ynaydi.
• Logistika va tarqatish markazlari: Katta logistika va tarqatish markazlari ko'pincha konteyner harakatlarini boshqarish uchun temir yo'l o'rnatilgan konteynerli kranlardan foydalanadi, mijozlar talablarini qondirish uchun tovarlarni o'z vaqtida va samarali etkazib berishni ta'minlaydi.
• Ichki portlar va omborlar: Ichki portlar va omborlar, qirg'oqdan uzoqda, poezd yoki yuk mashinasida kelgan konteynerlarni tashish uchun ushbu kranlardan foydalanadi. Bu tovarlarni turli hududlarga taqsimlashni osonlashtiradi va dengizga chiqish imkoni bo'lmagan hududlarda savdo va savdoni qo'llab-quvvatlaydi.
• Konteynerlarni saqlash maydonchalari: Konteynerlarni saqlash maydonchalari, port ichida yoki mustaqil ob'ektlar sifatida, konteynerlarni yig'ish, joylashtirish va joylashtirish uchun temir yo'lga o'rnatilgan konteynerli portal kranlariga tayanadi. Ushbu kranlar mavjud maydondan maksimal darajada foydalanishni va inventarizatsiyani boshqarishni soddalashtiradi.
• Avtomatlashtirilgan konteyner terminallari: Ba'zi ilg'or konteyner terminallari avtomatlashtirilgan echimlarga o'tmoqda, bu erda temir yo'lga o'rnatilgan konteynerli portal kranlar integratsiyalashgan tizimlar tomonidan boshqariladi, bu esa operatsion samaradorlikni yanada oshiradi va inson aralashuviga bo'lgan ehtiyojni kamaytiradi.
• Temir yo'l yuk terminallari: Temir yo'l yuk terminallarida temir yo'lga o'rnatilgan konteynerli portal kranlar tekis vagonlardan konteynerlarni yuklash va tushirishni osonlashtiradi, poezdlar va boshqa transport turlari o'rtasida samarali yuk tashishga hissa qo'shadi.
• Konteynerlarni ta'mirlash va texnik xizmat ko'rsatish maydonchalari: Konteynerlar ko'pincha texnik xizmat ko'rsatish va ta'mirlashni talab qiladi. Temir yo'lga o'rnatilgan konteynerli portal kranlar payvandlash, bo'yash va konstruktiv ta'mirlashni o'z ichiga olgan texnik ishlar uchun konteynerlarni joylashtirish uchun ishlatiladi.

●Dizayn va muhandislik:

■Jarayon batafsil muhandislik va dizayn bilan boshlanadi. Muhandislar kranning texnik xususiyatlarini, jumladan, uning ko'tarish qobiliyati, masofasi, balandligi, rels o'lchagichi va boshqa muhim parametrlarni yaratadilar.

■Kompyuter yordamida loyihalash (SAPR) va simulyatsiya dasturlari 3D modellarni yaratish va kranning ishlashini tahlil qilish uchun ishlatiladi.

●Materiallarni xarid qilish:

■Dizayn yakunlangach, materiallar xarid qilinadi. Bu, odatda, kranning konstruktiv komponentlari, elektr va gidravlik komponentlari va ko'taruvchi, tarqatuvchi va trolleybus kabi maxsus kran komponentlari uchun yuqori quvvatli po'latni o'z ichiga oladi.

● Ishlab chiqarish va payvandlash:

■Kranning asosiy strukturasini, shu jumladan portal ramkasini, oyoqlarini va boshqa strukturaviy qismlarini shakllantirish uchun po'lat komponentlar kesiladi, shakllanadi va payvandlanadi.

■Malakali payvandchilar kranning strukturaviy yaxlitligini va mustahkamligini ta'minlab, payvandlashni amalga oshiradilar.

●Mexanik ishlov berish va yig‘ish:

■Tishli qutilar, motorlar, g'ildiraklar va podshipniklar kabi komponentlar kran harakati uchun mexanik tizimlarni yaratish uchun qayta ishlanadi, hizalanadi va yig'iladi.

■Araba yig'ish va ko'taruvchi mexanizm ham yig'iladi, ular sim arqonlar, barabanlar va kasnaklarni o'z ichiga oladi.

●Elektr va boshqaruv tizimlari:

■Elektr va boshqaruv tizimlari loyihalashtirilgan va yig'ilgan. Bunga boshqaruv paneli, elektr kabellari, sensorlar va operator kabinasi kiradi.

■Kran harakatlarini va xavfsizlik xususiyatlarini aniq nazorat qilishni ta'minlaydigan ilg'or boshqaruv tizimlari birlashtirilgan.

●Bo'yash va sirtga ishlov berish:

■Kranning po'lat qismlari korroziyani oldini olish va kranning ishlash muddatini uzaytirish uchun ko'pincha qum bilan qoplangan va himoya bo'yoq bilan qoplangan.

●Yig‘ish va integratsiya:

■Asosiy tuzilma, mexanik tizimlar, elektr komponentlar va boshqaruv tizimlari funktsional temir yo'lga o'rnatilgan konteynerli kranni yaratish uchun birlashtirilgan.

■Kranning oyoqlari va portal romlari relslarga yig'iladi, trolleybus va ko'targich o'rnatiladi.

●Sifat nazorati va sinovi:

■Kranning barcha xavfsizlik va ishlash standartlariga javob berishini ta'minlash uchun qattiq sifat nazorati va sinov tartiblari amalga oshiriladi.

■Funktsional testlarga yuk sinovlari, harakat sinovlari va xavfsizlik tizimini tekshirish kiradi.

●Tashish va o‘rnatish:

■Kran barcha sifat nazorati sinovlaridan o'tgandan so'ng, u qismlarga ajratiladi va belgilangan joyga tashish uchun tayyorlanadi.

■O'rnatish guruhlari kranni relslarga to'g'ri joylashtirishni ta'minlab, joyida qayta yig'adilar.

●Ishga tushirish va o‘qitish:

■O'rnatishdan so'ng, kran o'z ishini nozik sozlash va uning to'g'ri ishlashini ta'minlash uchun ishga tushirish jarayonidan o'tadi.

■Operatorlar va texnik xizmat ko'rsatuvchi xodimlar kranni ishlatish va texnik xizmat ko'rsatish tartib-qoidalari bo'yicha treningdan o'tadilar.

●Xizmat va qo‘llab-quvvatlash:

■Kranning ishlash muddati davomida uzluksiz ishlashi va xavfsizligini ta'minlash uchun doimiy texnik xizmat ko'rsatish va qo'llab-quvvatlash xizmatlari ko'rsatiladi.
