Ikki girder temir temir yo'l o'rnatilgan goliatan kran



Ikkita girder temir yo'llari bilan o'ralgan Goliat

A Ikki girder temir temir yo'l o'rnatilgan goliatan kran, ko'pincha a deb ataladiIkki gucher tokcha kran, og'ir va katta yuklarni ko'tarishni va tashishni talab qiladigan sanoat muhitiga asoslangan mustahkam va og'ir materiallarni qayta ishlash tizimi. Yuqoridan kambag'al kranlardan farqli o'laroq, bu qorinka kranlari yer osti relsiallarida ishlaydi, ularni kemalar, po'lat maydonlar, qurilish joylari va yirik to'qima joylar kabi ochiq qo'llanmalar uchun juda mos keladi.

Ushbu turdagi kran xususiyatlariIkki parallel bogderlarBu ko'tarish mexanizmini qo'llab-quvvatlaydi, barqarorlikni va yuk ko'tarish hajmini oshirib, ko'tarish balandligini oshirdi. Butun struktura o'rnatilganrels yerga yotqizilganYuk ko'tarish operatsiyalarini amalga oshirishda belgilangan yo'lni kesish uchun kran.

---

Asosiy xususiyatlar

Ikkita girder dizayni:Juda og'ir yuklarni ko'tarish uchun yuqori kuch va yuk taqsimlashini ta'minlaydi.

Temir yo'l o'rnatiladigan tizim:Katta ish joylari ustidan aniq chiziqli harakatga ruxsat beradi.

Yuqori ko'tarish qobiliyati:Odatda, dizaynga qarab 10 tonnadan 200 tonnagacha yoki undan ko'proq masofada joylashgan.

Moddaning tebranishi:Loyiha talablari va ish joyining cheklovlarini qondirish uchun moslashtirilgan.

Mustahkam qurilish:Qattiq mehnat sharoitlariga, shu jumladan tashqi muhitga bardosh berish bilan shug'ullanadi.

Ixtiyoriy xususiyatlar:Anti-Sirga qarshi texnologiyalar, avtomatlashtirish tizimlari, masofadan boshqarish pulti, ortiqcha yukni himoya qilish va ob-havo zaryadlanishi.

---

Arizalar

Kemasilding va kestirlar

Po'lat zavodlari va metall yarmarkalar

Qurilish materiallari bilan ishlash

Yirik ishlab chiqarish ob'ektlari

Konteyner terminallari va logistika hovlislari



Asosiy tarkibiy qismlar: dvigatel, rulman, vitrox, motor, tishli

Ishlab chiqarilgan joyi: Xenan, Xitoy

Kafolat: 2 yil

Og'irligi (kg): 50000 kg

Video chiquvchi tekshirish: taqdim etilgan

Mashinasozlik to'g'risidagi hisobot: taqdim etilgan

Ilova: Tashqarida

Kalit so'zlar: Benery kran

Yuklash hajmi: 50ton

Sayohat tezligi tezligi: 44,6m \/ min

Uzoq sayohat tezligi: 47.1M min

Boshqarish usuli: kabine

Elektr ta'minoti: kabel Rel

Steel Track: QU80

Quvvat: 3- fazasi AC 50HZ 380V





1. Asosiy kuchs

Kranning orqa milialini hosil qiluvchi ikkita parallel gorizontal nurlar.

Qisqichbaqa (trolley) va yuk ko'tarish mexanizmini qo'llab-quvvatlang.

Yuqori yuk ko'tarish quvvati va uzunligini oshirish uchun mo'ljallangan.



Vazifalar

Yuk ko'tarish mexanizmini qo'llab-quvvatlash: yuk ko'tarish vazifalarini bajaradigan trolley va ko'tarilishni yashaydi.

Barqarorlik: yuklarni tenglashtirish orqali kran barqarorligini ta'minlaydi.

Samaradorlik: ish joyida yuk harakatini optimallashtirish uchun mo'ljallangan.

Dizayn masalalari

Yuk ko'tarish talablari: maksimal yuklanish va dinamik kuchlarga qarab hisoblangan kran bilan uchrashadi.

Spark va bo'yi: ish maydoni va kerakli ko'tarish balandligi bilan izohlanadi.

Xavfsizlik omillari: defiltatsiya chegaralari, charchoqqa chidamliligi va sanoat standartlariga muvofiqligini (masalan, ayol, Cma) o'z ichiga oladi.

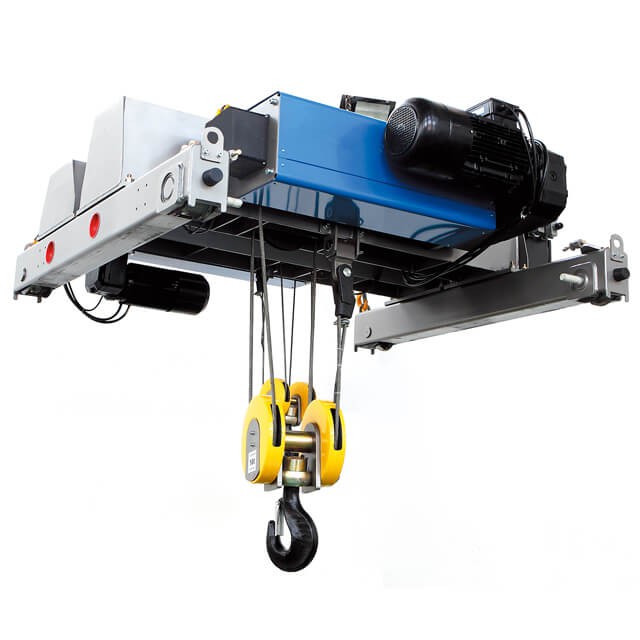

Yuk ko'tarish mexanizmi

O'z ichiga oladiElektr histyoki Winch, motor, baraban va simli arqon yoki zanjir.

Yuklarning vertikal ko'tarish va tushirish uchun javobgar.

Cheklovlar va ortiqcha yukni himoya qilish bilan jihozlangan.

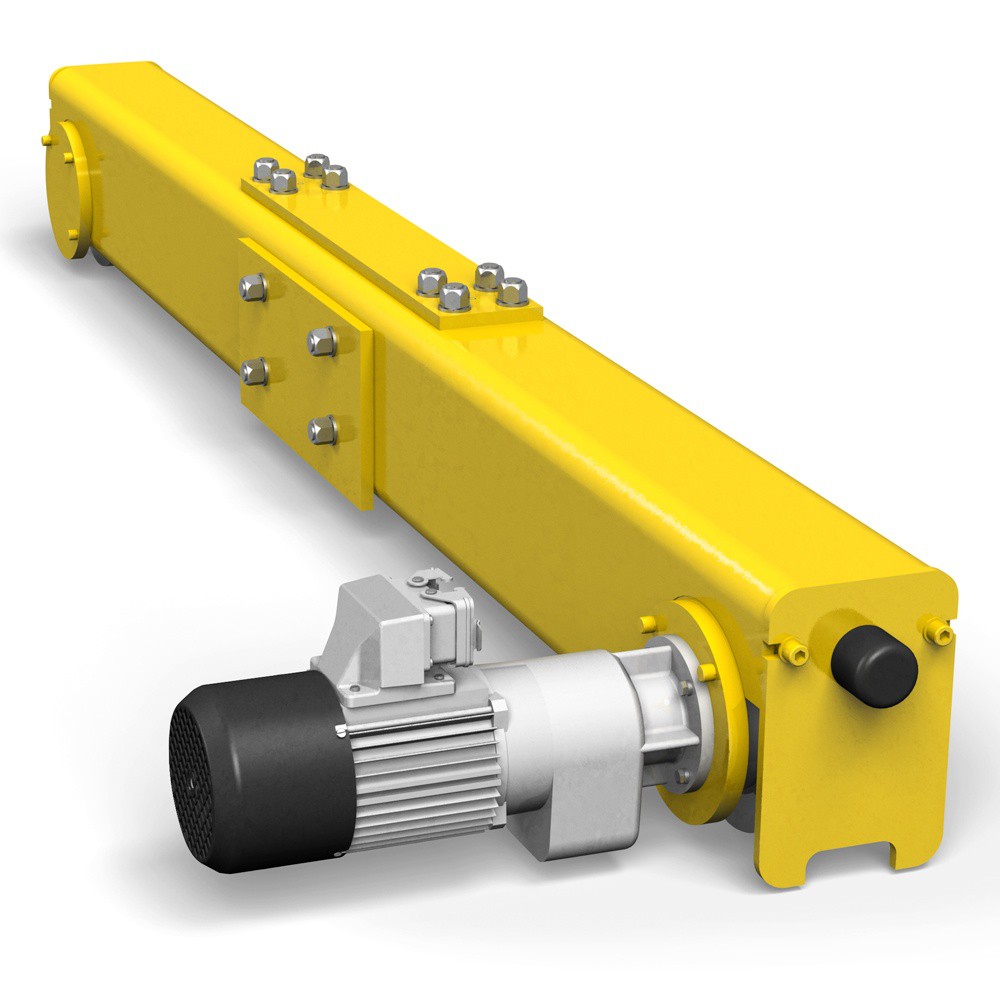

3.endiya karraglari \/ botqoqlari

Har bir oyog'ining pastki qismida joylashgan.

Uyrulbu erga relslar bo'ylab sayohat qiladi.

Uzoq sayohat harakati uchun elektr motorlari tomonidan boshqariladi (temir yo'l bo'ylab kran harakat).

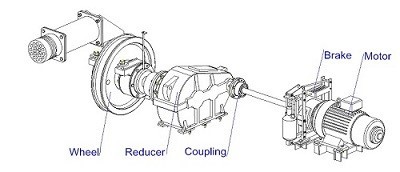

4.Crane sayohat mexanizmi

1) ish printsipi

Grankaning ramkalari joylashtirilgan relklar joylashtirilgan holda, dvigatelga o'rnatilgan relklar orqali g'ildiraklar va qizilchalardagi g'ildiraklarni faollashtiradi. Kranning dizayniga qarab borish. Ikkita asosiy girderning ikki karrashi mexanizmi, ularda xavfsiz, muvozanatli va samarali ishlashni ta'minlaydigan qo'shimcha reldlar va motorli nogiron va motorli tizimlarni o'z ichiga oladi.

2) Operatsion mexanizmining kran funktsiyalari

Gorizontal harakat: Sayohat mexanizmining asosiy vazifasi - bu butun kran shakllarini yerga yoki o'rnatilgan maydonning yon tomonlariga yoki yon tomonga joylashtirilgan relslar yoki yo'llar bo'ylab siljitish.

Qo'llab-quvvatlash va barqarorlik: Sayohat mexanizmi relslar yoki treklarda ishonchli qo'llab-quvvatlanadi. Bu kranning og'irligini taqsimlashga yordam beradi va harakat paytida barqarorlikni ta'minlaydi.

Quvvatni uzatish: ko'chma sayohat mexanizmi g'ildiraklar yoki tishli tizimlarni boshqaradigan elektr motorlar tomonidan quvvatlanadi. Bu motorlar elektr energiyasini mexanik energiyaga aylantiradi, oldinga yoki orqaga kranni rag'batlantiradi.

Yuklarni taqsimlash: Sayohat mexanizmi kranning g'ildiraklari va treklari bo'ylab yukni kranning g'ildiraklari va treklari va kran va uning tarkibiy qismlarini ta'minlashga yordam beradi.

5.troley sayohat mexanizmi

1) tuzilish kompozitsiyasi

Trolley ramka: Odatda ramka odatda yukni qo'llab-quvvatlash va ish paytida stresslarni bartaraf etish uchun yuqori quvvatli po'latdan yasalgan.

G'ildirak to'plami: Trolley asosiy girder relslarida ishlaydigan g'ildiraklar bilan jihozlangan. Ushbu g'ildiraklar ko'pincha chidamlilik va ta'sirchanlikni ta'minlash uchun qotib qolgan po'lat yoki temir po'latdan yasalgan.

Drayv qurilmasi: Trolleyning harakati uchun zarur bo'lgan kuchni berish uchun ishlatiladigan elektr motorlari trolleyning harakati uchun zarur bo'lgan kuchni berish uchun ishlatiladi. Motorni vites qutisiga ulash uchun ishlatiladi. Motorni vites qutisiga ulang va g'ildiraklarga silliq uzatishni ta'minlang.

.

2) Trolley operatsion mexanizmining funktsiyasi

Gorizontal harakat: Trolleybusning ko'chma mexanizmining asosiy vazifasi - trolleyni asosiy og'ir ishchilar uzunligidagi gorizontal ravishda o'tkazish. Ushbu harakat kranni kerakli yuk joyiga qo'yishga imkon beradi.

Yuklab olish: Asosiy ishlov berish orqali trolley yuk ko'tarish va tovarlarni ko'tarish va uzatish uchun zarur bo'lgan yukni yuqori darajadagi yukni yuklashga yordam beradi.

Quvvatni uzatish: Sayohat mexanizmi odatda trolleyning harakati uchun zarur moment va tezlikni ta'minlash uchun elektrotall va tishli tizimlaridan foydalanadi. Motors kran dizayni va talablariga qarab, AC yoki DC bo'lishi mumkin.

Relslar va g'ildiraklar: Trolley asosiy ishlov berishga o'rnatilgan relslarda yuguradi. Trolleydagi g'ildiraklar ushbu relslar bo'ylab sayohat qilish, silliq va barqaror harakatni ta'minlash uchun mo'ljallangan. G'ildiraklar lateral harakatni oldini olish va tekislashning oldini olish uchun flepsiyalar bilan o'rnatilishi mumkin.

Xavfsizlik mexanizmlari: ko'chma ish mexanizmi cheklovlar, tormoz tizimlari kabi xavfsizlikka oid xususiyatlar bilan jihozlangan, bu esa baxtsiz hodisalarning oldini olish va kranning xavfsiz ishlashini ta'minlash.

6.Crane g'ildiragi

1) g'ildiraklar funktsiyasi

Quvvatni yuklash: Ikkita asosiy girder kranda, har bir g'ildirak kranning katta qismini qo'llab-quvvatlaydi. Yuk ko'tarish paytida ham statik va dinamik yuklarni boshqarish uchun g'ildiraklar muhandis bo'lishi kerak.

Materiallarni qayta ishlash va xavfsizlik: kran g'ildiraklarning dizayni xavfsiz ishlashni ta'minlashi kerak, ayniqsa og'ir yoki katta yuklarni qo'llashda. Operatsiya paytida shovqin va tebranishlarni minimallashtirish uchun g'ildiraklar muhandis bo'lishi kerak.

Terma temir yo'l: kran g'ildiraklar muayyan temir yo'llar (masalan, tekis yoki egri izlar) ustida ishlash uchun mo'ljallangan. G'ildirak flotining o'lchami va shakli temir yo'l pufagiga mos keladigan va uzluksiz ishlashni ta'minlash uchun mos kelishi kerak.

2) Dizayn talablari

Materiallar va dizayn: kran g'ildiraklar odatda yuqori darajadagi po'latdan yoki quyma temirdan yasalgan og'ir yuklarga va oqimlarni tashish bilan bog'liq bo'lgan og'ir yuklar va stresslarga ega. Dizayn ko'pincha to'g'ri moslashishni ta'minlash va g'ildiraklarning izlarini chiqarilishiga yo'l qo'ymaslik uchun garovni o'z ichiga oladi.

7.Crane kancasi

Ikkita asosiy girderning ikki karra karirasi kranlari og'ir yuklarni ko'tarish va tashish uchun ishlatiladigan zarur qismdir.

Dizayn va tuzilish

Material: Odatda yuqori quvvatli po'latdan yasalgan va og'irlikni ta'minlaydi va chidamlilikni ta'minlaydi.

Shakl: Kangi ko'pincha C-Shask yoki ko'tarish va zanjirlarni mahkam ushlash uchun aniqlangan uchi bor.

O'lcham va sig'im: u yirik sanoat kranlari uchun bir necha tonnadan bir necha og'izgacha bo'lgan kranning ko'tarilish quvvatiga mos kelishi uchun mo'ljallangan.

Ilgaklar turlari

Bitta kanca: Bir nuqtadan yuk ko'tarish uchun ishlatiladigan standart dasturlarda keng tarqalgan.

Ikki karra kanca: muvozanatli yuk kerak bo'lganda ishlatiladi, ko'pincha ko'tarish quvvatini yuqori darajadagi asosiy girtrda dizaynda.

Qisqichbaqasimon ilgak: Ganery kranlarida kanca qumolgichga yoki qutilar bo'ylab ishlaydigan Qisqichbaqaga o'rnatilishi mumkin.

Motor

Ikkala asosiy girtrning ikki karra kranining dvigateli - ko'tarish, sayohat qilish va trolley tizimini aylantirish uchun zarur bo'lgan kuchni beradi. Odatda, bu motorlar og'irlik va ko'chma talablarga qarab, yuzlab kilovattlarga qadar yuzlab kilovattdan yuzlab kilovattlarga qadar.

Motorslar o'zgaruvchan chastota drayverlari (VFDS) uzluksiz sozlash va energiya tejash tizimlari bilan jihozlangan bo'lishi mumkin, ular ortiqcha yukni himoya qilish, tormozlash tizimlari va favqulodda to'xtash joylari bilan jihozlangan.

Motor ishlatilayotgan elektr ta'minotida mavjud bo'lgan elektr ta'minotida mos bo'lishi kerak (masalan, 380V \/ 50hz, 480V \/ 60hz), ko'targich yoki trolleyning lashkarlari (kesishish).

.

Ovoz va engil signalizatsiya tizimi va cheklash tugmasi

1) Ovoz va engil signalizatsiya tizimi

Og'ir ishlash paytida odatda ishlatiladigan ikki karra qorin krana, ko'pincha xavfsiz operatsiyalarni ta'minlash uchun tovush va engil signalizatsiya tizimlari kabi xavfsizlik mexanizmlarini o'z ichiga oladi.

Ovozli signal (shoxlar \/ buzzer): Bu odatda ish joyida va atrofida odamlarni ogohlantiradigan o'ziga xos tovush chiqaradigan baland ovozli tovushlardir. Ovoz darajasi tezkor shovqinni tinglash uchun etarlicha yuqori bo'lishi uchun mo'ljallangan.

Chiroyli signal (miltillovchi chiroqlar \/ mayoqlar): yorqin chiroqlar yoki mayoqchalar kabi vizual signallar, masalan, signallarni vizual ravishda, ayniqsa shovqinli signallar etishmasligi mumkin.

2) cheklov

Ikkita asosiy girder girder kranining ikki karra boshidagi cheklov - bu belgilangan diapazondan tashqarida harakatlanishning oldini olish uchun ishlatiladigan xavfsizlik moslamasidir. Bu kran va uning atrofini himoya qilishni, shuningdek, ko'tarilgan har qanday yuklarni himoya qilishni ta'minlaydi.

Limitli kalitlarning asosiy funktsiyalari:

Joylashuvni boshqarish: Cheklov almashtirish - sayohat va to'qnashuvlarning oldini olish uchun kran aravacha, ko'tarish va boqishning pozitsiyasini nazorat qilish va boshqarish yordam beradi.

Xavfsizlik o'chirilishi: agar kran ruxsat etilgan chegaralaridan o'tilgan bo'lsa, cheklovni o'zgartirish Dvigatelni to'xtatish va zarar yoki xavfli vaziyatlarni oldini olish uchun cheklovni o'zgartirishni anglatadi.

Favqulodda vaziyat to'xtash joyi: Kranni maydalash yoki baxtsiz hodisalarni keltirib chiqarishi yoki sodir bo'lishiga to'sqinlik qilayotganda kranni o'chirish uchun favqulodda transport vositasi sifatida harakat qilishi mumkin.

Cheklovli almashtirish turlari Quyida:

Mexanik chegaralar

Elektron cheklovlar: aloqa qilmaslik uchun aloqada bo'lmaslik uchun, kontaktni aniqlab, yuqori chidamliligini ta'minlaydigan va ko'z yoshlarini pasaytirgan holda, yuqori chidamliligi va pasayish uchun foydalaning.

Totarish chegarasi kalitlari: Odatda, aylanish harakati kuzatilishi kerak bo'lgan dasturlarda qo'llaniladi, masalan ko'tariladi.

Chiziqli cheklovlar: Trolleyning harakatida odatda chiziqli sayohat kuzatiladigan ilovalar uchun ishlatiladi.

10.SAFTORETTSIYA ISHLAB CHIQARISH

1) 1. Haddan tashqari yukni himoya qilish moslamasi

Funktsiya: ko'tarish qobiliyatidan oshib ketadigan ko'tarish yuklaridan kranni oldini oladi.

2. cheklovlar

Funktsiya: operatsiyalar paytida belgilangan masofadan tashqari harakatlanishning oldini oladi.

3. Favqulodda Stop tugmasini bosing

Favqulodda vaziyatda operatorlarga kranni tezda o'chirishga imkon beradi.

4. To'qnashishga qarshi qurilma

Funktsiya: kran va boshqa tuzilmalar yoki uskunalar o'rtasidagi to'qnashuvlarning oldini oladi.

5. Yo'lni nazorat qilish

Vazifa: Nazorat qilinmagan operatsiyalar paytida yuk ko'tarish jarayonida yuk ko'tarilishini kamaytiradi, bu nazoratsiz bo'lishi mumkin.

6. tormoz tizimlari

Funktsiya: Harakatda bo'lmaganda kran statsionar holatda qolayotganini ta'minlaydi.

7. Xavfsizlik qulflari

Funktsiya: Agar ma'lum bir xavfsizlik holatlari bajarilmasa, kranning ishlashiga to'sqinlik qiladi.

8. Ogohlantirish signallari va signal chiroqlari

Funktsiya: Kranning harakatiga yaqin bo'lgan xodimlarni ogohlantiradi.

9. Zichlashgan qurilma

Funktsiya: Yuk almashinuvi taqsimlanishi yoki haddan tashqari yuklanishi tufayli kranni egilishdan himoya qiladi.

10. Motorlar uchun sovutish tizimi

Funktsiya: kengayish paytida motorlarni haddan tashqari qizib ketishiga to'sqinlik qiladi.

11. Masofadan boshqarish vositalari

Funktsiya: Operatorlarga xavfsiz masofadan kranni boshqarishga imkon beradi.

12. Kran monitoring tizimlari

Funktsiya: Og'irlik, tezlikni va pozitsiyani real vaqt rejimida monitoring qilish.

13. Yoritish va ko'rinishga yordam berish

Funktsiya: Operatorning aniq ko'rinishi, ayniqsa kam yorug'lik sharoitida aniq ko'rinishga ega.

11.Control rejimi

1) 1. Pendant nazorati

Ta'rif: kran operatori kran va ko'tarishni boshqarish uchun simli boshqaruv pendantidan foydalanadi.

Afzalliklari: foydalanish, iqtisodiy jihatdan samarali foydalanish va xavfsiz masofadan to'g'ridan-to'g'ri nazoratni ta'minlaydi.

Foydalanish: odatda operator kranga yaqin bo'lishi mumkin bo'lgan statsionar yoki yarim statsionar operatsiyalarda qo'llaniladi.

2. Radio Masofadan boshqarish

Ta'rif: operatorlar simsiz boshqaruv blokidan foydalanadilar, bu kran orqali radio signallari orqali ishlaydi.

Afzalliklari: qo'shimcha moslashuvchanlikni taklif etadi, chunki operator katta masofani bosib o'tish va qiyin joylardan foydalanish imkoniyatiga ega bo'lishi mumkin.

Foydalanish: Operatorning harakatchanligi juda muhim bo'lsa, ko'proq murakkab operatsiyalar va muhitlar uchun ideal.

3. Kabinani boshqarish

Ta'rif: Operator o'z-o'zidan kranda kranda o'tiradi va uni ta'qiblar, tugmalardan yoki boshqa boshqarish vositalari yordamida boshqaradi.

Afzalliklari: ish joyiga yaxshiroq ko'rinishni va kranni boshqarishda aniqroq aniqlik bilan ta'minlaydi.

Foydalanish: og'ir operatsiyalar uchun javob beradi yoki boshqarish va manevr qilish uchun yuqori darajadagi boshqarish kerak bo'lganda.

4. Avtomatlashtirilgan boshqaruv (yarim avtomatik va to'liq avtomatlashtirilgan)

Ta'rif: Kran dasturlashtirilgan buyruqlar tomonidan nazorat qilinadi yoki avtonom operatsiya uchun avtomatlashtirilgan tizimlar bilan birlashtirilgan bo'lishi mumkin.

Afzalliklari: inson aralashuvini pasaytiradi, aniqlikni yaxshilaydi va takroriy vazifalarni bajarishni kuchaytiradi.

Foydalanish: ko'pincha keng miqyosli operatsiyalar va uzluksiz ishlash zarur bo'lgan keng ko'lamli operatsiyalarda qo'llaniladi.

5. Gibrid nazorat

Ta'rif: Qo'lda ishlashni komissiyalash (masofaviy yoki kabinani boshqarish) kerak bo'lganda ishga tushishi mumkin bo'lgan avtomatlashtirilgan xususiyatlar bilan birlashtiring.

Afzalliklari: Qo'l va avtomatlashtirilgan rejimlarni maxsus vazifalar uchun almashtirish zarur bo'lgan operatorlarga ko'p qirralilikni taklif qiladi.

Foydalanish: Operatsion talablarga moslashishga mo'ljallangan tizimlarda keng tarqalgan.

12.Sketch



Asosiy texnik







Ikki goker temir yo'llarining afzalliklari goliate kran

Yuqori yuk hajmi

Ikkita girder dizayni juda og'ir yuklarni ko'tarishga imkon beradigan kuchaytirilgan kuch va barqarorlikni ta'minlaydi.

Uzunroq SPAN imkoniyat

Keng ish joylari uchun javob beradi; Ikki tomonlama qullar tarkibiy yaxlitlikni buzmasdan uzoqroqda ushlab turishadi.

Yuqori barqarorlik

Yuk ko'tarish operatsiyalari paytida ikki karra to'yinganlarni taqsimlash, pasayish operatsiyalari paytida pasayish va yaxshilashni yaxshilash.

Samarali yerning samarali foydalanishidan foydalanish

Temirlashtirilgan harakat Ochiq hovlilar yoki ustaxonalarda ustki joylarni ozod qilish, yuqoriga ko'tarilish yoki ustaxonalarni joylashtirish zarurligini yo'q qiladi.

Tashqi muvofiqlik

Ochiq va qattiq sharoitlar, shamolga chidamli komponentlar va shamol cheklovlari va yomg'ir qoplamlari kabi ta'minlanadigan xususiyatlar uchun ideal.

Ko'p qirrali operatsiya

Bir nechta ko'tarish nuqtalari, bir nechta ko'tarish yoki ixtisoslashgan qo'shimchalar uchun dasturning tahririni oshirish.

Texnik xizmat ko'rsatish qulayligi

Kalit tarkibiy qismlarining ochiq tuzilishi va foydalanish imkoniyati tekshiruv va texnik xizmat vazifalarini soddalashtiradi.

Keng ko'lamli operatsiyalar uchun xarajatlari

Qurilish inshootlari yoki ustunlar bilan taqqoslaganda, ayniqsa ochiq dasturlarda.

Tartiblanish usullari

Uzoq, kabinani yoki nonni boshqarish, operator xavfsizligi va moslashuvchanligini qo'llab-quvvatlaydi.

Maxsus muhandislik imkoniyatlari

Loyihaning o'ziga xos ehtiyojlarini bir-birlik, balandlik, tezlik va operatsion xususiyatlar bo'yicha aniq moslashtiradi.





Ikki girder temir yo'llari bilan qoplangan Goliate Cran-ning arizalari

Kemasilding va kestirlar

Qovoq qismlari, dvigatellar va anjuman kabi og'ir kema komponentlarini ko'tarish va harakatlantirish.

Tashqi havoda, keng miqyosli va yuqori aniqlikdagi operatsiyalar uchun ideal.

Po'lat zavodlari va metall yarmarkalar

Kuchli po'lat zanglar, indikator, strukturaviy po'lat va boshqa metall buyumlarni qayta ishlash.

Yuk ko'tarilgan, yuqori haroratli muhit uchun mos.

Qurilish maydonchalari

Transport va aniq beton segmentlarini, nurlar, qullar va og'ir qurilish materiallarini joylashtirish.

Og'ir texnika ishlab chiqarish

Ishlab chiqarish jarayonida yirik texnika, butlovchi buyumlar va jihozlarni yig'ish va ularga ishlov berish.

Konteyner terminallari va yuklar maydonchalari

Katta idishlar yoki yuk bo'linmalarini yopish va tashish.

Uzoq masofalarga nisbatan samarali materiallar oqimi.

Elektr stantsiyalari va infratuzilmasi loyihalari

Turbinalar, generatorlar, transformatorlar va boshqa katta qismlarga ishlov berish.

Temir yo'l va metro loyihalari

Yo'llarni ko'tarish va joylashtirish, shpallar va oldindan tayyorlangan tunnel bo'limlari.

Kon va moddiy qo'llanmalar

Olingan materiallarning harakati, qayta ishlash uskunalari va qo'llab-quvvatlash inshootlari harakati.





1. Dizayn va muhandislik

LLUEPRINT VA TA'LIM Dizayn: Muhandislik jamoalari og'irlik, sir, ko'tarish quvvati va ish muhitini hisobga olgan holda texnik xususiyatlarga asoslangan kranni dizayga etishadi.

Komponent xususiyatlari: asosiy ishchilar, oqibatlar, ko'tarish tizimi, trolley va elektr tarkibiy qismlari kabi komponentlar uchun batafsil texnik xususiyatlar tayyorlanadi.

2. Materiallarni tanlash va xaridlar

Temir materiallar tanlovi: asosiy kuchlar, ustunlar va boshqa muhim qismlar uchun yuqori kuchli po'latli po'lat materiallar tanlanadi.

Xaridlar: po'lat plitalar, qismlar, murvat va elektr qismlari kabi materiallar, sifat uchun tekshiriladi va tekshiriladi.

3. O'rtacha kesish va oldindan tayyorlash

Chiqish va shakllantirish: po'lat tarkibiy qismlar dizayn xususiyatlariga muvofiq dastlabki shakllarga kesilgan, shakllantirilgan va payvandlangan.

Oldindan uydirma montaj: nurlar va og'irliklar kabi tarkibiy qismlar, ular to'g'ri moslashayotganligini tekshirish uchun oldindan yig'iladi.

4. payvandlash va tarkibiy yig'in

Payvandlash: mustahkam belkuraklar, ustunlar va boshqa tarkibiy qismlar mustahkam doirani yaratish uchun payvandlanadi. Ixtisoslashgan payvandlash texnikasi kuch va chidamlilikni ta'minlash uchun ishlatiladi.

Strukturaviy yig'ish: asosiy kuch va oxir oqibat nurlari yig'ilgan, muvozanatli yuk taqsimoti uchun aniq moslashtirilgan.

Sifatni boshqarish: payvandlash tikuvlari va bo'g'imlari har qanday tarkibiy kamchiliklar uchun halokatli bo'lmagan sinovdan (masalan, ultratovush yoki rentgen sinovidan foydalanib tekshiriladi.

5. Ishlov berish va pardozlash

Ehtiyot qismlar: g'ildiraklar, trolley komponentlari kabi muhim qismlar va oqsoqollar to'g'ri va uzluksiz ishlash uchun ishlov beriladi.

Sirtni davolash: po'lat qismlar tozalanadi va zangni oldini olish va mustahkamlikni oshirishga to'sqinlik qilish uchun sirtli davolash usullari.

Rassomlik va qoplama: Ob-havo qarshiliklariga qarshi kurashish uchun himoya qoplamalari, yuqori paltolar bilan asterik bilan qo'llaniladi.

6. Kran tarkibiy qismlarini yig'ish

Asosiy girter anjuman: Ikkita asosiy og'ir ishchilar o'rnatilgan va moslashtirilgan.

Weam O'rnatish: oxirida krana ramkasini shakllantiradigan asosiy bantaklarga o'rnatiladi.

Yolg'och va trolleyni o'rnatish: Yuk mexanizmi va trolley asosiy girder relslariga o'rnatiladi va hizalang'ich va operatsion silliqlikni sinovdan o'tkazadi.

7. Elektr va boshqaruv tizimlarini o'rnatish

Sigir va kabel: elektr sim elektr stantsiyasi elektr ta'minoti, boshqaruv sektori va xavfsizlik tizimlari uchun o'rnatiladi.

Boshqarish paneli va xavfsizlik xususiyatlari: boshqaruv paneli chegara kalitlari, favqulodda to'xtash va ortiqcha yukni himoya qilish va sinovdan o'tkaziladi.

Boshqarish tizimi dasturlash: Kranning boshqaruv tizimi dasturlashtirilgan va to'g'ri ishlash uchun sinovdan o'tkaziladi.

8. Sinov va sifatni ta'minlash

Yuk sinovi: Kran yuklarni muammosiz hal qilishini ta'minlash uchun kran yuk sinovlariga duch keladi.

Operatsion test: harakatlarni, sezgirlik, tormoz tizimlarini va elektr operatsiyalarini tekshirish uchun funktsional testlar amalga oshiriladi.

Tekshirish va sertifikatlash: Kranlar xavfsizlik qoidalari va standartlariga muvofiqligini tekshirish uchun yakuniy tekshiruvlarga uchradi. Sertifikatlash tegishli organlar tomonidan berilishi mumkin.

9. Yakuniy o'zgarishlar va etkazib berishni tayyorlash

Yakuniy o'zgarishlar: uzluksiz ishlashni ta'minlash uchun har qanday kichik o'zgarishlar amalga oshiriladi.

Hujjatlar: foydalanish qo'llanmalar, texnik xizmat ko'rsatish bo'yicha ko'rsatmalar va sertifikatlashtirish hujjatlari etkazib berish uchun tayyorlanadi.

Qadoqlash va jo'natish: kreatni etkazib berish uchun ishonchli tarzda qadoqlanadi, barcha qismlar tranzit paytida himoyalangan.

10. O'rnatish va ishga tushirish (saytda)

Saytda yig'ish: agar kerak bo'lsa, kran mijozning joyida yig'iladi.

Seminar ko'rinishi:

Kompaniya aqlli asbob-uskunalarni boshqarish platformasini o'rnatdi va ishlov berish va payvandlash robotlarini 310 to'plam (sett) o'rnatdi. Reja tugagandan so'ng, 500 dan ortiq to'plam (to'plamlar) bo'ladi va uskunaning tarmoq stavkasi 95 foizga etadi. 32 payvandlash liniyalari foydalanishga topshirildi, 50 tasi o'rnatilishi rejalashtirilgan va mahsulotning avtomatlashtirish darajasi 85 foizga etdi.
