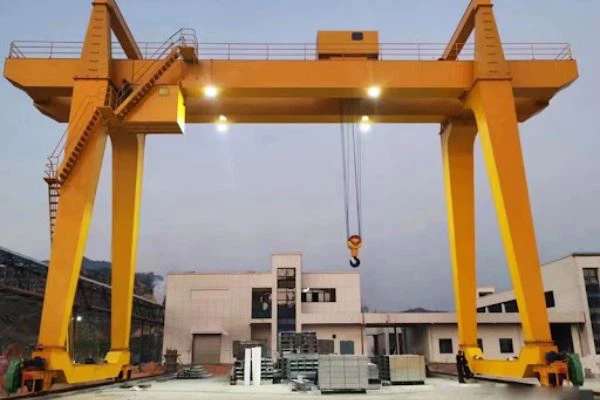

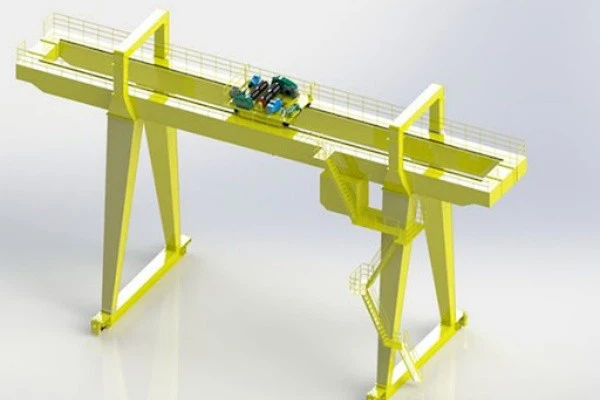

100 tonna gidravlik portal

Ikki qavatli portal kran sanoat, omborxona va qurilish sohalarida keng qo'llaniladigan, asosan og'ir narsalarni ko'tarish va ko'chirish uchun ishlatiladigan yuk ko'tarish uskunasining bir turi. O'zining noyob konstruktiv dizayni va yuqori ishlashi tufayli ikki qavatli portalli kran ko'p hollarda ideal ko'tarish echimi sifatida qabul qilinadi.

Ikki burchakli portal kran katta yuklarni ko'tarishi mumkin va odatda 10 tonnadan 500 tonnagacha bo'lgan og'ir narsalarni tashish uchun javob beradi. Gantry tuzilishi og'ir narsalarni boshqarishda kranni yanada barqaror qiladi, burish va silkitish xavfini kamaytiradi. Ushbu kran turli xil muhitlarda, jumladan, ichki va tashqi ish joylarida ishlatilishi mumkin va og'ir uskunalar bilan ishlash uchun javob beradi. Uning aravachasi asosiy nur bo'ylab erkin harakatlanadi, bu esa kattaroq ish diapazoniga erishishi va ish samaradorligini oshirishi mumkin. Strukturaviy dizayn oqilona va tarkibiy qismlarni almashtirish va saqlash oson, bu kundalik parvarishlash xarajatlarini kamaytiradi. Shu bilan birga, u masofadan boshqarishni, aqlli monitoringni va nosozliklarni tashxislashni qo'llab-quvvatlaydigan va ishlashning qulayligi va xavfsizligini yaxshilaydigan ilg'or elektr boshqaruv tizimi bilan jihozlangan.

3. Ikki qavatli portal krani yuqori yuk ko'tarish qobiliyati va barqarorligi bilan sanoat, qurilish va logistika sohalarida muhim yuk ko'tarish uskunasiga aylandi. Oqilona dizayn va konfiguratsiya orqali ikki qavatli portal krani ish samaradorligini samarali oshirishi, mehnat xarajatlarini kamaytirishi va bir vaqtning o'zida xavfsizlikni ta'minlashi mumkin. Bu turli xil og'ir narsalarni qayta ishlash ehtiyojlari uchun javob beradi va zamonaviy zavodlar va qurilish loyihalarida ajralmas uskunalardan biridir.

Asosiy komponentlar: vites qutisi, motor, tishli

Holati: Yangi

Kafolat: 2 yil

Og'irligi (KG): 100000 kg

Xususiyat: Gantry Crane

Ilova: ombor, portlar, hovli va boshqalar

Nominal ko'tarish momenti: 100kn

Boshqarish usuli: Tuproq tutqichini boshqarish (tugmachani bosish)

Imkoniyat:10-600t

Material: Q235B/Q345B

Yuk ko'tarish tezligi:1-15m/min

Yuk ko'tarish mexanizmi: Elektr Vinçli aravacha

Ish vazifasi: A5-A6





1. Asosiy nur

1) Ikki nurli portalli kranning asosiy nuri odatda ikkita parallel asosiy nurlardan iborat bo'lib, ular portal orqali bog'langan va trolley va ko'tarish mexanizmini qo'llab-quvvatlaydi. Asosiy nurning asosiy strukturaviy xususiyatlariga quyidagilar kiradi:

Asosiy nurning shakli: Asosiy nur odatda I-nur yoki quti shaklidagi tuzilishdan iborat. I-nurli dizayni asosiy nurni engil qiladi va yaxshi yuk ko'tarish qobiliyatiga ega, quti shaklidagi struktura esa yuqori qat'iylik va barqarorlikni ta'minlaydi.

Span: Asosiy nurning oralig'i odatda haqiqiy foydalanish talablariga va ish muhitiga muvofiq ishlab chiqilgan. Bo'shliqning o'lchami kranning umumiy barqarorligi va ish samaradorligiga ta'sir qiladi.

Ulagichlar: Asosiy nur strukturaning umumiy barqarorligini ta'minlash uchun konnektorlar orqali so'nggi nurga va portalga o'rnatiladi.

2) Funktsiya

Og'ir narsalarni tashish: asosiy nur og'ir narsalarni tashish uchun kranning asosiy komponentidir va yuk asosiy nur orqali kranning strukturaviy poydevoriga uzatiladi.

Qo'llab-quvvatlovchi trolleybus: Asosiy to'sin trolleybusning harakatlanishi uchun yo'lni ta'minlaydi, bu esa ko'tarish operatsiyasini bajarish uchun trolleybusning asosiy nurda erkin harakatlanishiga imkon beradi.

Barqaror struktura: Asosiy nur va portal o'rtasidagi hamkorlik kranning umumiy barqarorligini ta'minlaydi va ish paytida egilish yoki qulash xavfini oldini oladi.

Yuk ko'tarish tizimi

Yuk ko'tarish tizimi odatda bir nechta asosiy komponentlardan iborat bo'lib, asosan:

1) Dvigatel:

Odatda asenkron motorlar yoki servo motorlardan foydalangan holda, yuqori samaradorlik va ishonchlilik bilan ko'tarish tizimini quvvat bilan ta'minlaydi.

2) Reduktor:

Dvigatel va baraban o'rtasida ulangan, vosita tezligini kamaytirish va og'ir narsalarni ko'tarish ehtiyojlarini qondirish uchun momentni oshirish uchun ishlatiladi.

3) Baraban:

Ko'tarish uchun tel arqon yoki zanjirni o'rash va barabanning aylanishi orqali tovarlarni ko'tarish va tushirishni amalga oshirish uchun ishlatiladi.

4) ilgak:

To'g'ridan-to'g'ri yukni osib qo'yish va tashish uchun ishlatiladigan ko'taruvchi tel arqon yoki zanjirning oxiriga ulangan.

5) Yuk ko'tarish zanjiri yoki sim arqon:

Tovarlarni tashish uchun mas'ul bo'lgan ko'taruvchi zanjir yoki sim arqon xavfsizlikni ta'minlash uchun etarli kuchga ega va aşınmaya bardoshli bo'lishi kerak.



3.Endarava

1) tuzilishi

Oxirgi nur, odatda, ajralmas ramka tuzilishini hosil qilish uchun ikki nurli portalli kranning asosiy nurining ikkala uchiga ulangan ko'ndalang nurdir. Uning asosiy tuzilmaviy xususiyatlariga quyidagilar kiradi:

Transvers aloqa: oxirgi nur asosiy nurni ko'ndalang bog'lab, kran uchun zarur barqarorlik va qattiqlikni ta'minlaydi.

Qo'llab-quvvatlovchi tuzilma: oxirgi nur kranning ishlash mexanizmini (masalan, trolleybusning ishlash mexanizmi) qo'llab-quvvatlaydi va ish paytida butun tizimning muvozanatini ta'minlaydi.

Dizayn shakli: oxirgi nur odatda I-nur yoki boshqa po'lat qismlardan qurilgan va o'ziga xos shakli dizayn talablariga bog'liq.

2) Material

Yakuniy nurning materialini tanlash ham hal qiluvchi ahamiyatga ega. Odatda ishlatiladigan materiallarga quyidagilar kiradi:

Yuqori quvvatli po'lat: Q235, Q345 va boshqalar kabi. Ushbu materiallar yaxshi yuk ko'tarish qobiliyatiga va chidamliligiga ega va katta yuklarga bardosh bera oladi.

Korroziyaga chidamli materiallar: Qattiq muhitda foydalanilganda, xizmat muddatini uzaytirish uchun oxirgi nur zangga chidamli yoki korroziyaga chidamli materiallardan tayyorlanishi mumkin.



4.Kranning harakatlanish mexanizmi

1) tuzilishi

Kranni boshqarish mexanizmi asosan quyidagi qismlardan iborat:

Dvigatel: Kranni yo'l bo'ylab haydash uchun quvvat beradi, odatda asenkron vosita yoki shahar dvigatelidan foydalanadi.

Reduktor: Dvigatel va o'q o'rtasida ulangan, kran og'ir narsalarni ko'tarishi va muammosiz ishlashi uchun vosita tezligini kamaytirish va momentni oshirish uchun ishlatiladi.

G'ildirak: kranning pastki qismida o'rnatilgan g'ildirak yo'l bo'ylab harakatlanadi. G'ildirakni loyihalashda yuk ko'tarish qobiliyati va ishqalanish ko'rsatkichlarini hisobga olish kerak.

Ramka: Dvigatelni, reduktorni va g'ildiraklarni bog'laydigan, kranni va ko'tarish tizimini qo'llab-quvvatlaydigan kranning tizimli ramkasi.

2) ishlash printsipi

Kranni boshqarish mexanizmining ishlash printsipi quyidagicha:

Dvigatelni ishga tushirish: operator boshqaruv paneli yoki masofadan boshqarish pulti orqali motorni ishga tushiradi.

Reduktorni haydash: Dvigatelning aylanishi reduktorni ishga tushiradi va reduktor dvigatelning yuqori tezligini past tezlikda, yuqori momentli chiqishga aylantiradi.

G'ildirakning aylanishi: reduktor g'ildirakni aylantirish uchun boshqaradi va kran tovarlarni gorizontal ishlov berishga erishish uchun yo'l bo'ylab oldinga va orqaga harakat qiladi.

Tormozlashni boshqarish: To'xtaganda, kran xavfsiz tarzda to'xtashini ta'minlash uchun vosita tormoz tizimi orqali g'ildirakni to'xtatadi.

5. Trolleyning harakatlanish mexanizmi

1) Asosiy komponentlar

Trolley ramkasi: oqilona konstruktiv dizayn, yaxshi quvvat va qattiqlik, ko'tarish tizimi va yukni ko'tarish.

Dvigatel: trolleybusni quvvat bilan ta'minlaydi, yuqori samaradorlik va past shovqin talab qiladi.

Reduktor: trolleybusning silliq ishlashini ta'minlash uchun vosita tezligini sozlash uchun ishlatiladi.

G'ildiraklar: trolleybusning barqarorligi va moslashuvchanligini ta'minlash uchun dizayn yo'l standartlariga javob berishi kerak.

Cheklash tugmasi: xavfsizlikni ta'minlash uchun trolleybusning belgilangan maksimal va minimal harakat oralig'idan oshib ketishiga yo'l qo'ymaslik.

2) Xususiyatlari

Moslashuvchanlik: trolleybusning ishlash mexanizmi operatorning ko'rsatmalariga tezda javob berishi, tezkor harakatga erishishi va ish samaradorligini oshirishi mumkin.

Barqarorlik: yuqori yuk sharoitida ishlash mexanizmi barqaror bo'lib qoladi, tebranishlarni kamaytiradi va tovarlarning xavfsizligini ta'minlaydi.

Kuchli moslashuvchanlik: turli muhit va sharoitlarda ishlashi va turli operatsion ehtiyojlariga moslashishi mumkin.

Oson parvarishlash: trolleybusning ishlash mexanizmi oddiy tuzilishga ega, bu kundalik parvarishlash va tekshirish uchun qulay.

6.Kran g'ildiragi

1) Materiallar

G'ildirakning materialini tanlash juda muhimdir. Odatda ishlatiladigan materiallarga quyidagilar kiradi:

Yuqori quvvatli po'lat: Q235, Q345 va boshqalar kabi, ular yaxshi yuk ko'tarish qobiliyatiga ega va aşınmaya bardoshli va kranning og'irligi va yukiga bardosh bera oladi.

Quyma temir yoki qotishma material: Ba'zi hollarda g'ildirak yaxshi quvvat va aşınma qarshiligini ta'minlash uchun quyma temir yoki qotishma materialdan foydalanishi mumkin.

Yuzaki ishlov berish: G'ildirakning yuzasi odatda aşınma qarshilik va korroziyaga chidamliligini yaxshilash uchun issiqlik bilan ishlov beriladi yoki qoplanadi.

2) Funktsiya

Og'ir narsalarni tashish: g'ildirak kranning butun tuzilishini va uning yukini ko'taradi va yukni yo'l orqali erga o'tkazadi.

Mobil qo'llab-quvvatlash: g'ildirak kranni yo'lda erkin harakatlanishiga imkon beradi va shu bilan turli joylarda ko'tarish jarayonini yakunlaydi.

Shokni yutish effekti: g'ildirak ish paytida ma'lum zarba va tebranishlarni o'zlashtira oladi, uskunaning barqarorligi va xavfsizligini oshiradi.

7.Kran kancasi

1) Materiallar

Kancaning materialini tanlash uning mustahkamligi va chidamliligi uchun juda muhimdir. Odatda ishlatiladigan materiallarga quyidagilar kiradi:

Yuqori quvvatli po'lat: Q345, 35CrMo va boshqalar kabi, ular yaxshi kuchlanish va qattiqlikka ega va og'ir yuklarga bardosh bera oladi.

Yuzaki ishlov berish: kancaning yuzasi odatda issiqlik bilan ishlov beriladi va aşınmaya bardoshli va korroziyaga chidamliligini yaxshilash uchun buzadigan amallar bilan bo'yaladi.

2) Funktsiya

Og'ir narsalarni tashish: ilgakning asosiy vazifasi yuklarni tashish va ko'tarish, shuningdek, ko'tarish mexanizmi bilan hamkorlik qilish orqali og'ir narsalarni ko'chirishdir.

Ruxsat etilgan ulanish: ilgak narsalarni ko'tarish jarayonida tasodifan tushib ketmasligini ta'minlash uchun ularni mahkam o'rnatishi kerak.

Xavfsizlik himoyasi: Xavfsizlik qulfi dizayni yuk tashish paytida xavfsizligini ta'minlaydi.

Dvigatel

1) Turlari

Ikki nurli portalli kranlar uchun umumiy motor turlari quyidagilardan iborat:

Asenkron motorlar: yuqori samaradorlik va oddiy texnik xizmat ko'rsatish kabi afzalliklarga ega bo'lgan kranlarning haydovchi tizimida keng qo'llaniladi.

DC motorlar: ba'zi maxsus holatlarda qo'llaniladi, yaxshi tezlikni tartibga solish ko'rsatkichlari bilan, lekin yuqori texnik talablarga ega.

O'zgaruvchan chastotali motorlar: chastota konvertorlari bilan birgalikda foydalaniladi, tezlikni silliq tartibga solishga erishadi va turli ish sharoitlari ehtiyojlariga moslashadi.

2) ishlash printsipi

Dvigatelning ishlash printsipi quyidagicha:

Quvvatni yoqish: Dvigatel yoqilganda, stator aylanadigan magnit maydon hosil qiladi.

Magnit maydon ta'siri: Stator magnit maydoni rotorga ta'sir qiladi, moment hosil qiladi va rotorni aylantirish uchun harakatga keltiradi.

Yuk ko'taruvchisi: Rotorning aylanishi tovarlarni qayta ishlashni yakunlash uchun reduktor yoki mufta orqali trolleybus yoki avtomobil ishlaydigan mexanizmga uzatiladi.

Tormoz va tormozlash: To'xtash yoki sekinlashda vosita xavfsizlikni ta'minlash uchun tormoz tizimi orqali silliq to'xtashga erishadi.

.

Ovozli va yorug'lik signalizatsiya tizimi va chegara tugmasi

1) Ovozli va yorug'lik signalizatsiya tizimi

Funktsiya

Ogohlantirish funktsiyasi: Kran xavfli hududga harakat qilganda, ovozli va yorug'lik signalizatsiya tizimi operatorni va uning atrofidagi xodimlarni ogohlantirish uchun ovozli va miltillovchi chiroqlarni chiqaradi.

To'qnashuvning oldini olish: Kranning harakati paytida ovozli va yorug'lik signalizatsiyasi atrofdagi xodimlarga tasodifiy to'qnashuvlarning oldini olish uchun eslatib turadi.

Ish holatini ko'rsatish: Kran ishga tushirilganda, to'xtaganda yoki muayyan operatsiyalarni bajarganda, ovozli va yorug'lik signalizatsiya tizimi ish xavfsizligini ta'minlash uchun holat ko'rsatkichini ta'minlaydi.

2) Limit kaliti

Funktsiya

Lavozimni nazorat qilish: chegara tugmasi haddan tashqari harakatlanish natijasida etkazilgan zararni oldini olish uchun kran harakati tomonidan erishilgan ekstremal holatni kuzatish uchun ishlatiladi.

Xavfsizlik muhofazasi: Harakatlanuvchi qismlar belgilangan chegara holatiga yetganda, chegara tugmasi darhol quvvat manbaini uzib qo'yadi, uskunaning ishlashini to'xtatadi va baxtsiz hodisalardan qochadi.

Ishonchlilikni oshirish: Cheklovchi kalit uskunaning xavfsiz diapazonda ishlashini ta'minlashi va tizimning ishonchliligini oshirishi mumkin.

10. Xavfsizlik asboblari

(1) Haddan tashqari yukdan himoya qilish moslamasi

Funktsiya: Yukning kranning maksimal yukidan oshmasligini ta'minlash uchun yukni kuzatib boring.

Tuzilishi: Odatda sensorlar va signalizatsiya tizimlaridan iborat. Sensorlar real vaqtda yukni aniqlaydi va signal beradi va ortiqcha yuklanganda uskunani to'xtatadi.

(2) Limit kaliti

Funktsiya: kranning belgilangan maksimal va minimal zarbalardan oshib ketishiga yo'l qo'ymaslik uchun harakatlanish holatini kuzatib boring.

Tuzilishi: chegara tugmasi harakatlanuvchi qismlarga ulangan va ishga tushirilganda elektr ta'minotini uzish va uskunani to'xtatish uchun signal yuboradi.

(3) Favqulodda to'xtatish tugmasi

Funktsiya: Favqulodda vaziyatda elektr ta'minotini tezda uzib qo'ying va barcha ishlaydigan mexanizmlarni to'xtating.

Tuzilishi: Operator kerak bo'lganda uni tezda ishga tushirishini ta'minlash uchun odatda operatsion panelda yoki masofadan boshqarishda o'rnatiladi.

(4) Tormoz tizimi

Funktsiya: Kran to'xtaganda yoki uskunaning va yukning barqarorligini ta'minlash uchun ishlamay qolganda tormozlashni ta'minlang.

Tuzilishi: quvvat yo'qolganda yoki g'ayritabiiy sharoitlarda mashinani tezda o'chirib qo'yishni ta'minlash uchun vosita tormozlari va mexanik tormozlarni o'z ichiga oladi.

(5) Xavfsizlik qulfi

Funktsiya: Yukning xavfsizligini ta'minlash uchun ko'tarish paytida ilgak yoki tutqichning tasodifan tushib ketishining oldini oling.

Tuzilishi: Kancaga ulangan xavfsizlik qulfi avtomatik ravishda yopish uchun mo'ljallangan.

(6) Ovozli va yorug'lik signalizatsiya tizimi

Funktsiya: Uskuna xavfli hududga tushganda yoki g'ayritabiiy holatda bo'lsa, operator va uning atrofidagi xodimlarni ogohlantirish uchun signal eshitiladi.

Tuzilishi: U turli xil ish sharoitlariga ko'ra turli xil tovush va yorug'lik signallarini chiqaradigan signal va LED indikator nuridan iborat.

(7) Topraklamadan himoya qilish moslamasi

Funktsiya: Uskunaning elektr tizimining xavfsizligini ta'minlash va oqish natijasida kelib chiqadigan elektr toki urishining oldini olish.

Tuzilishi: Uskunaning korpusi shikastlanmaslik uchun oqish paytida samarali o'tkazuvchanlikni ta'minlash uchun topraklama simi orqali erga ulangan.

11. Boshqarish rejimi

(1) Qo'lda boshqarish

Tavsif: Operator to'g'ridan-to'g'ri qo'lda boshqarish moslamalari (rokerlar, tugmalar va boshqalar) orqali kranning turli ish mexanizmlarini boshqaradi.

Ilova: Kichik yoki oddiy kranlar uchun javob beradi, operatsiya nisbatan intuitivdir va u qisqa muddatli operatsiyalar uchun javob beradi.

(2) Elektr boshqaruvi

Tavsif: Kranning ishlashi elektr kalitlari yoki tugmachalari bilan boshqariladi va turli harakatlar elektr komponentlari tomonidan amalga oshiriladi.

Ilova: Odatda kichik va o'rta o'lchamli kranlarda qo'llaniladi, u oddiy ishlaydi, markazlashtirilgan boshqaruv uchun qulay va samaradorlikni oshiradi.

(3) Masofadan boshqarish pulti

Tavsif: Kranning harakati simsiz masofadan boshqarish pulti tomonidan boshqariladi va operator uni ma'lum masofada boshqarishi mumkin.

Ilova: Tez-tez harakatlanishni talab qiladigan holatlar uchun, ayniqsa cheklangan joy yoki xodimlar xavfsizligini ta'minlash kerak bo'lgan muhitlarda javob beradi.

(4) PLC boshqaruvi

Tavsif: Boshqarish uchun dasturlashtiriladigan mantiqiy kontroller (PLC) dan foydalanadi va avtomatik boshqaruvga erisha oladi.

Ilova: Murakkab avtomatlashtirilgan operatsiyalar uchun mos, kuchli dasturlash qobiliyatiga ega va ishlab chiqarish liniyalarini aqlli o'zgartirish uchun javob beradi.

(5) Kompyuter boshqaruvi

Tavsif: Kran ma'lumotlarni yozib olish, kuzatish va tahlil qilishni amalga oshirishi mumkin bo'lgan kompyuter tizimi tomonidan markazlashtirilgan tarzda boshqariladi.

Ilova: U asosan yirik kranlarda va yuqori darajadagi avtomatlashtirishga ega sanoat muhitida qo'llaniladi va real vaqtda monitoring va nosozliklarni tashxislash imkonini beradi.

12. Eskiz

Asosiy texnik





1. Yuqori yuk ko'tarish qobiliyati

Kuchli yuk ko'tarish qobiliyati: Ikki nurli portal kranlar odatda ikkita asosiy nur bilan quvvatlanadi, ular yanada mustahkam tuzilishga ega, og'irroq narsalarni ko'tarishga qodir va og'ir ishlarni bajarish uchun mos keladi.

2. Yaxshi barqarorlik

Strukturaviy barqarorlik: Ikki nurli dizayn umumiy barqarorlikni oshiradi, bu esa og'ir narsalarni ko'tarishda uskunaning egilishi va silkinishini samarali ravishda kamaytiradi, xavfsizlikni ta'minlaydi.

3. Yuqori ko'tarish balandligi

Yuqori ko'tarish balandligi: Asosiy nur va zamin orasidagi katta masofa tufayli u yuqori balandlikdagi operatsiyalar uchun mos bo'lgan katta ko'tarish balandligini ta'minlashi mumkin.

4. Keng ish diapazoni

Katta ish diapazoni: Ikki nurli portalli kran katta masofaga ega va kengroq ish maydonini qamrab oladi, katta ustaxonalarda yoki ochiq joylarda foydalanish uchun mos keladi.

5. Moslashuvchanlik va moslashuvchanlik

Turli xil konfiguratsiyalar: Turli xil ish muhiti va talablariga moslashish uchun turli xil ko'tarish moslamalari, kancalar va boshqa aksessuarlar ish talablariga muvofiq tanlanishi mumkin.

6. Yuqori xavfsizlik

Bir nechta xavfsizlik moslamalari: Operatorlar va jihozlarning xavfsizligini ta'minlash uchun chegara kalitlari, haddan tashqari yukdan himoya qilish moslamalari, favqulodda to'xtash tugmalari va boshqa xavfsizlik asboblari bilan jihozlangan.

7. Oson ishlash

Insoniylashtirilgan dizayn: Nazorat tizimi odatda operatorlar tomonidan monitoring va ishlashni osonlashtirish, mehnat zichligini kamaytirish uchun oqilona o'rnatiladi.

8. Oson parvarishlash

Oson texnik xizmat ko'rsatish va kapital ta'mirlash: Ikki nurli portalli kranning dizayni har bir komponentga texnik xizmat ko'rsatish va kapital ta'mirlashni qulayroq qiladi, texnik xizmat ko'rsatish xarajatlarini kamaytiradi.





1. Sanoat ishlab chiqarishi

Og'ir mashinalar ishlab chiqarish: Mashina ishlab chiqarish zavodlarida og'ir mashina qismlarini tashish va yig'ish uchun ikki nurli portal kranlar qo'llaniladi.

Metallurgiya sanoati: po'lat tegirmonlari va alyuminiy eritish zavodlarida ular ko'pincha yuqori harorat va og'ir yuklarning talablarini qondirish uchun po'lat ignalari va alyuminiy ingotlari kabi og'ir narsalarni ko'tarish uchun ishlatiladi.

2. Qurilish

Qurilish maydonchalari: qurilish maydonchalarida qurilish samaradorligini oshirish uchun beton yig'ma qismlar, po'lat konstruktsiyalar va boshqa qurilish materiallarini ko'tarish uchun ikki nurli portal kranlar qo'llaniladi.

Ko'prik qurilishi: Ko'prik qurilishida ular qurilishning muammosiz rivojlanishini ta'minlash uchun katta oraliqli komponentlar va jihozlarni ko'tarish uchun javobgardir.

3. Logistika va omborxona

Konteynerlarni yuklash va tushirish: Portlar yoki yuk hovlilarida logistika samaradorligini oshirish uchun konteynerlarni tashish, yig'ish va yuklash va tushirish uchun ikki nurli portal kranlardan foydalanish mumkin.

Omborni boshqarish: Katta omborlarda ular og'ir narsalarni tashish uchun ishlatiladi, narsalarni saqlash va olish samaradorligini oshirishga yordam beradi va tovarlarni boshqarishni osonlashtiradi.

4. Kemasozlik

Tersaneler: Kema qurish va ta'mirlashda ikki nurli portal kranlar xavfsiz va samarali ishlashni ta'minlash uchun korpuslarni, lyuk qopqoqlarini va boshqa og'ir uskunalarni tashish uchun ishlatiladi.

5. Quvvat va energiya

Elektr stantsiyasining qurilishi: Elektr sanoatida, ayniqsa shamol energiyasi va gidroelektrostantsiyalarni qurishda qurilish sifati va samaradorligini ta'minlash uchun yirik uskunalar va inshootlarni ko'tarish uchun ishlatiladi.

6. Konchilik va karerlarni qazib olish

Tog'-kon operatsiyalari: qazib olishda u ruda va asbob-uskunalar kabi og'ir narsalarni tashish va og'ir ish sharoitlariga moslashish uchun javobgardir.

Karer: Toshni qayta ishlash va qazib olishda ish samaradorligini oshirish uchun katta tosh bloklarini ko'tarish uchun ikki nurli portal kranlar ishlatiladi.





1. Dizayn bosqichi

Talabni tahlil qilish: mijozlar bilan ularning o'ziga xos ehtiyojlarini, jumladan, kranning yuk ko'tarish qobiliyatini, ish muhitini va ishlash usullarini tushunish uchun muloqot qiling.

Dastlabki loyihalash: Ehtiyojlarga ko'ra dastlabki loyihani amalga oshirish, dizayn chizmalarini chizish va asosiy komponentlarning texnik xususiyatlari va materiallarini aniqlash (masalan, asosiy nurlar, so'nggi nurlar, ko'tarish mexanizmlari va boshqalar).

Strukturaviy optimallashtirish: Strukturaviy mustahkamlik va barqarorlikni ta'minlash uchun chekli elementlar tahlili kabi texnik vositalar orqali dizaynni optimallashtirish.

2. Materiallarni tanlash

Materiallarni xarid qilish: Materiallar tegishli standartlar va sifat talablariga javob berishini ta'minlash uchun po'lat, qotishmalar va boshqalar kabi mos materiallarni tanlang.

Materialni tekshirish: Sotib olingan materiallarni fizik va kimyoviy xossalari dizayn talablariga javob berishini tekshirish.

3. Qayta ishlash bosqichi

Kesish va shakllantirish: Asosiy nurlar va oxirgi nurlar kabi strukturaviy qismlarni ishlab chiqarish uchun dizayn chizmalariga muvofiq materiallarda kesish, egish, payvandlash va boshqa jarayonlar amalga oshiriladi.

Ishlov berish: loyihalashtirilgan o'lcham va aniqlikka erishish uchun burg'ulash va frezalash kabi payvandlangan strukturaviy qismlarga ishlov berish.

4. Yuzaki ishlov berish

Tozalash va zangni olib tashlash: sirtdagi yog 'va zang kabi iflosliklarni olib tashlash uchun ishlov berilgan qismlarni tozalang.

Püskürtme yoki issiq daldırma galvanizatsiya: ularning korroziyaga chidamliligi va estetikasini yaxshilash uchun qismlarni püskürtün yoki galvanizlang.

5. Yig'ish bosqichi

Dastlabki yig'ish: turli komponentlarning mos kelishini va o'rnatilishini ta'minlash uchun turli qismlarni (asosiy nur, oxirgi nur, ko'tarish mexanizmi va boshqalar) oldindan yig'ing.

Sozlash va payvandlash: aniqlikni ta'minlash uchun oldindan yig'ilgan tuzilmani sozlang va keyin uni payvandlang va mahkamlang.

6. Elektr va boshqaruv tizimini o'rnatish

Elektr komponentlarini o'rnatish: motorlar, invertorlar, boshqaruv qutilari kabi elektr komponentlarini o'rnating va kabellar va simlarni ulang.

Boshqaruv tizimini disk raskadrovka qilish: boshqaruv tizimini, shu jumladan masofadan boshqarish pultlarini, PLC va boshqalarni o'rnating va dastlabki disk raskadrovkani bajaring.

7. Sinov va qabul qilish

Statik yuk sinovi: har bir komponentning mustahkamligi va barqarorligini tekshirish uchun kranda statik yuk sinovini o'tkazing.

Dinamik test: ko'tarish, yurish va boshqa funktsiyalarni o'z ichiga olgan kranning turli ishlashini tekshirish uchun dinamik testni bajaring.

Xavfsizlik samaradorligini tekshirish: barcha xavfsizlik moslamalari to'g'ri ishlayotganligini tekshiring, shu jumladan chegara kalitlari, ortiqcha yuk himoyasi va boshqalar.

8. Yakuniy yig'ish va qadoqlash

Yakuniy yig'ish: yakuniy yig'ishni yakunlash uchun sinov natijalari asosida kerakli tuzatishlar va optimallashtirishlarni amalga oshiring.

Qadoqlash tayyorlash: jo'natish uchun tayyor mahsulotlarni tozalang, püskürtün va qadoqlang.

9. Yetkazib berish va sotishdan keyingi xizmat ko'rsatish

Mijozlarga yetkazib berish: Ikki nurli portalli kranni mijozlarga etkazib berish va kerakli foydalanish qo'llanmalari va o'qitishni ta'minlash.

Sotishdan keyingi xizmat: foydalanish vaqtida uskunaning normal ishlashini ta'minlash uchun kafolat va texnik xizmat ko'rsatish.
